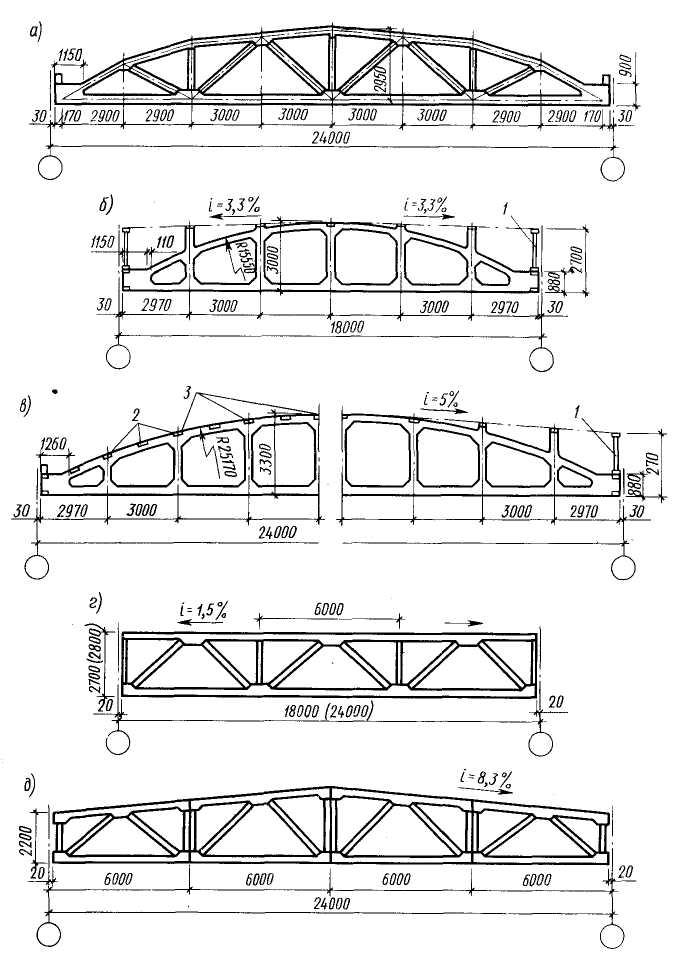

Стропильная ферма из уголков пролетом 18 м для промышленных зданий с «плоской» кровлей. Нижний пояс фермы горизонтальный; верхний пояс для {компенсации прогиба фермы под нагрузкой, во избежание застоя воды на кровле, имеет уклон 1,5%. Опорный фланец фермы передает опорную реакцию через фрезерованный торец на оголовок колонны или на опорный столик подстропильной фермы. Верхний и нижний опорные узлы фермы болтами крепят к опорным стойкам, располагающимся выше оголовка колонны в пределах высоты фермы. Для совпадения отверстий в опорном фланце фермы и в опорной стойке расстояние от фрезерованного торца опорного фланца до центра крайних отверстий необходимо зь: лер жать с отклонением не более ±1 мм. На чертеже этот размер с допускаемыми отклонениями 100+1 как наиболее важный взят в прямоугольную рамку. С этой же целью отверстия в фасонке верхнего опорного узла фермы делаю: на 7 мм больше диаметра болтов, соединяющих фасовку фермы с планкой опорной стойки {диаметр болтов — 20 мм, диаметр отверстий — 27 мм}. Между плоскостями опорной стойки и опорным фланцем фермы предусмотрен монтажный зазор б мм. Этот зазор компенсирует допускаемые отклонения на ширину опорной стойки и на длину фермы. На монтаже фактический зазор заполняют прокладкой, набор которых завод изготовляет совместно с другими конструкциями. Для удобства монтажа ферму изготовляют с минусовыми отклонениями по длине. Для того чтобы обратить внимание сборщиков фермы и контролеров ОТК на особенности допускаемых отклонений по длине фермы, эти размеры с допускаемыми отклонениями взяты в прямоугольные рамки.

Во избежание отгиба уголков верхнего пояса опорными реакциями плит покрытия в местах их опирания поставлены планки 19 и 20. Ферма находится в помещении с постоянной температурой выше — 40° С. С учетом температурного режима эксплуатации пояса фермы и стыковые элементы нижнего пояса запроектированы из мартеновской стали 14Г2-6 для сварных конструкций по ГОСТ 19281{2}—73. Фасонки фермы должны быть изготовлены из стали ВСтЗсп6 для сварных конструкций по ГОСТ 380—71*, а остальные детали — из стали ВСтЗлс6 для сварных конструкций по тому же ГОСТу.

Для упрощения формы фасонки верхних узлов фермы утоплены ниже уровня обушков поясных уголков на 10 мм. Учитывая особое значение, которое придается качеству сварных швов, соединяющих эти фасонки с поясными уголками у их обушков, на чертеже сделаны пометки «швы расчетные». Эти примечания должны повысить внимание сварщиков и контролеров ОТК к качеству швов.

На чертеже не даны размеры для установки прокладок между уголками, так как сборщики знают, что их следует расставлять равномерно по длине стержней. Чертеж благодаря этому меньше загружен размерами и более понятен.

Схема ферм типовая; решение узлов — традиционное. Это позволяет собирать ферму в типовом универсальном кондукторе.

Далее:

Специальные векторные поля

Чертеж связи из уголков по фермам

Что такое чертежи КМД и зачем они нужны. Разработка КМД в Екатеринбурге!

Повышение долговечности конструкций

Экономичность конструкций

Основные правила оформления деталировочных рабочих чертежей

Чертеж элементов кожуха горна доменной печи

Внесение изменений в чертежи КМД

Технологичность конструкций при монтаже

Чертеж стропильной фермы из уголков

Чертеж колонны промышленного здания

Инвариантное определение дивергенции

Частные случаи векторных полей

Стремительное развитие мобильной связи в 20 веке

Огравление $\Rightarrow $

Стропильные фермы деревянные:расчет и конструирование, усиление

• Стропильные фермы и балки: что лучше
• Преимущества использования
• Виды стропильных ферм
• Параметры расчета
• Особенности крепления узлов
• Монтаж под- и стропильных каркасов

Стропильные фермы деревянные, через жесткие конструкции которых нагрузка передается на несущие стены строения, пришли к нам из Европы. Расчет и конструирование под каждое здание производится индивидуально. Это не только упрощает устройство крыши и значительно ускоряет процесс, но обеспечивает также отличное качество и прочность.

Решетчатые деревянные фермы сегодня нередко изготавливаются в заводских условиях на деревообрабатывающих предприятиях. Материалом для них служит древесина, соответствующим образом высушенная и заранее обработанная специальными средствами.

Стропильные фермы и балки: что лучше ↑

Основой крыши любой конфигурации является опорная конструкция, состоящая из прямых сплошных балок, стропил либо стропильных ферм. Первыми можно перекрывать лишь ограниченное по величине пространство, примером могут послужить наслонные стропила в малых постройках. Если же необходимо перекрыть большие пролеты, то приходится использовать либо составные балки, либо различного типа. Обыкновенные фермы образуют размещенные с расчетным шагом (1,5–3,5 м) ребра, поддерживающие обрешетку, поверх которой настилают кровлю. Подъем стропил, равный отношению высоты фермы к ее длине, зависит от таких параметров, как материал покрытия и условия устройства сооружения. Из дерева обыкновенно устраивают для пролетов малых и средних размеров. Их устройство с увеличением пролета значительно усложняется и в подобных случаях более предпочтительны стальные.

Преимущества использования ↑

• их расчет и проектирование сложнее стропильных или балочных опор, однако они предполагают рациональный расход стройматериалов, поэтому экономически выгодны;
• использование клееного бруса, обеспечивающий им небольшой вес, позволяет применять конструкции в строениях с легким фундаментом, что приводит к снижению затрат и существенному сокращению сроков возведения дома;
• в отличие от балочных опорных систем, которые можно использовать на пролетах до 4,5 м, фермы приемлемы для перекрытия пролетов до 30 м;
• они универсальны и подходят для любого типа крыши, бесчердачного или с чердаком.

Виды стропильных ферм ↑

Визуально они похожи на решетку, в которой основная часть в разы больше высоты. По форме это многоугольники, чаще треугольник, или полусфера. Выбор треугольной формы не случаен – она обеспечивает необходимую для конструкции жесткость и неизменяемость. Выполненные в виде набора стержневых треугольников в решетчатой связке они особо эффективны для перекрытия пролетов с большой шириной.

Стропильная ферма висячего типа имеет только две, без промежуточных, точки упора, расположенных по краям на стенах. Верхние концы при этом сходятся на коньке кровли. Все концы, и верхние, и нижние работают на сжатие и изгиб. Они практически рассчитаны на пролет между внешними стенами без дополнительных опор на внутренние стены. Это дает возможность после их монтажа использовать пространство под крышей в качестве одной большой сборочной площадки.

Таким образом, внутренние перегородки можно устанавливать, не учитывая местонахождение несущих стен, то есть появляется полная свобода в планировке внутренней части дома. Однако горизонтальное распирающее усиление, которое передается стенам, получается в итоге достаточно большим. Для устранения прогибов и облегчения пояса (перекрытие в 6–9 м) дополнительно используют ригель. Для больших пролетов обычно оснащают бабкой и подкосами.

Параметры расчета ↑

Ни один из элементов такой конструкции не являются случайным. Каждый из них определяется точными инженерными расчетами с учетом всевозможных нагрузок, постоянных, временных и особых.

К первым относят вес самой кровли, обрешетки, к временным, соответственно, нагрузку на стропила от снега, ветра и полезную, если есть таковая. В СниП оговорены определенные положения, касающиеся временных нагрузок:

• снеговая нагрузка – ее величину принимают из расчета 180 кг/кв.м в горизонтальной проекции. Снеговой мешок, образовавшийся на крыше, может увеличить снеговую нагрузку до 400-500 кг/кв.м. Для кровель с уклоном больше 60° при расчетах во внимание не принимают.
• ветровая нагрузка – нормативно ее величина определена как 35 кг/кв. м. Рассчитывают ее для кровель с уклоном больше 30°.

Все указанные величины подлежат корректировке с поправкой на климатические условия местности.

Что же касается полезной нагрузки на стропила, ее учитывают, если установлены баки, вентиляционные камеры, подвешены потолки и т. д.

Особенности крепления узлов ↑

Несущую способность конструкций во многом определяют узлы, их надежность. Рассмотрим варианты креплений некоторых узлов в треугольных фермах пролетом:

• до 6 м

Коньковый узел. Стропильные ноги скрепляют скобами или накладками при помощи гвоздей, в половину дерева.

Соединение ноги и ригеля. Ригель ставят на высоте, равной половине высоты фермы и скрепляют с ногами при помощи болтов и гвоздей.

Опорный узел. Строительные ноги опираются прямо на стены.

Подобная конструкция больше подходит для малых строений с достаточно прочными стенами.

• 6–12 м

Коньковый узел. Крепление ног проводят аналогично, только между ними по середине дополнительно врезают бабку.

Срединный стык. Лучший вариант – закрепление за нижний пояс.

Оси элементов должны пересечься точно над центром подкладки.

Узел необходимо укрепить с помощью стяжного болта.

• 10–16 м

Должна быть усилена стойками и откосами.

Коньковый узел выполняют аналогично, а стык нижнего пояса перекрывают при помощи двух накладок на болтах.

Монтаж под- и стропильных каркасов ↑

Эти элементы стропильной системы обычно укладывают на весь пролет. Чаще всего их собирают либо на складе, либо прямо у места подъема. В любом случае к подъему их необходимо подготовить, в частности, потребуется временное усиление на время подъема. Дело в том, что элементы конструкции в нормальных условиях и при подъеме или кантовке испытывают противоположные нагрузки. Например, обычно нижний пояс бывает растянут, а при подъеме он сжимается. Чтобы этого избежать проводят усиление при помощи пластин и деревянных бревен, и выполнить его можно двумя способами.

• Защита от деформации и излома. Поперек к поясам крепят несколько бревен. Рекомендуется устанавливать их в плоскости подвесок и стоек. Подняв ферму из горизонтального в вертикальное положение,усиление снимают.
• Защита поясов от выпучивания в сторону. Усиление выполняют из горизонтальных труб или бревен. Их попарно прикрепляют к обоим поясам при помощи скруток из отожженной мягкой проволоки или специальных стяжных хомутов. Такое усиление оставляют пока ферма не будет установлена в проектное положение и закреплена прогонами и связями.

Непосредственно монтаж проводят в следующей последовательности.

Первыми ставят фронтонные. Их фиксируют при помощи крепежей или гвоздей. Для облегчения выравнивания промежуточных конструкций между торцевыми натягивают веревку.

После установки, каждую промежуточную конструкцию фиксируют к предыдущей ферме при помощи наклонных временных связок, которые необходимы для стабилизации и сохранения интервала между ними. Для этих целей подойдут доски 20х100 мм.

Для большей устойчивости по диагонали скрепляют металлической лентой, соединяя нижний край свеса первой и конек последней.
