Система стропил является важным элементом кровельной конструкции, от правильности расчета которой зависит надежность будущей кровли. В данной статье рассказано о том, как рассчитать и изготовить стропильную систему под металлочерепицу, особое внимание уделено тому, каким должен быть шаг стропил под металлочерепицу.

Стропильная система под металлочерепицурассчитывается еще на этапе проектирования крыши, при этом следует учитывать конструктивные особенности каркаса, форму будущей крыши и ветровые и снеговые нагрузки данного региона. Шаг стропил и их тип выбирается именно в зависимости от расчетных нагрузок на кровлю.

Стропильная система

Краткая инструкция по монтажу стропильной системы и расчету шага стропил приведена ниже.

В средней полосе России суммарная нагрузка на покрытие кровли со стороны снега и ветра принимается обычно равной 200 кг/м². В северных регионах данное значение может быть в два с половиной раза выше ввиду большого количество выпадающих осадков в виде снега.

Следует правильно выполнять расчет нагрузок, поскольку от этого напрямую зависит срок службы и надежность как самой системы стропил, так и совокупности элементов, из которых она состоит, т.е. ендова + стропила+ обрешетка и т.д.

Схема стропильной системы

В случае, если расчетная нагрузка составляет 200 кг/м², шаг между стропилами должен составлять 600-900 миллиметров. Рекомендуемые размеры деревянных стропил при этом составляют 150х50 или 100х50 мм.

В случае, если расчетная нагрузка на стропильную систему имеет более высокое значение, шаг стропил следует уменьшить до 500-600 мм.

При этом также рекомендуется изготовить поперечную дополнительную обрешетку, используя доски, толщина которых составляет 15-20 мм. Благодаря этому и сама система стропил,и ее элементы будут обладать требуемой жесткостью, а нагрузка на конструкцию будет распределяться более равномерно.

Важно: устанавливая стропила под металлочерепицу, необходимо выполнить их обработку специальными противопожарными и антисептическими препаратами для защиты от плесени, гниения и повреждения насекомыми.

Система стропил и ее гидроизоляция

Кровельный «пирог»

1. Пароизоляция
2. Слой утеплителя
3. Стропила
4. Промежуточная обрешетка
5. Контробрешетка
6. Слой гидроизоляции
7. Металлочерепица
8. Обрешетка
9. Потолок

Выполняя возведение стропил, следует учитывать, что наиболее оптимальный их шаг (3) составляет 600-900 миллиметров. Следует учитывать, что больший шаг стропил требует использования для выполнения обрешетки досок большего сечения.

Для стропил используются бруски, сечение которых должно составлять как минимум 150х50 миллиметров. Все доступное пространство между стропилами закрывают материалом утеплителя, при этом между утеплителем и гидроизоляцией следует оставлять зазор, обеспечивающий вентилирование утеплителя для его защиты от влаги.

Для этого к стропилам прибивают промежуточную обрешетку, высота которой составляет 50 мм.

Раскатывание гидроизоляции производится параллельно карнизу в горизонтальной плоскости. Нахлест следующего слоя составляет как минимум 150-200 мм в случае уклона кровли, превышающем 30º и 250 мм для угла наклона, составляющего от 12 до 30 градусов.

Важно: для хребтов вальмовых кровель данных нахлест следует увеличить дополнительно на 50 миллиметров.

Стыки гидроизоляционного материала располагаются под контробрешеткой, их нахлест должен составлять как минимум 100 мм, при этом можно обойтись без использования соединительной ленты.

Важно: нельзя производить крепление гидроизоляции «в натяг».
Следует обеспечить провисание как минимум 10-15 мм, которое должно быть равномерным по всей ширине слоя материала.
Расстояние между пленкой и утеплителем должно составлять как минимум 30 мм, не допускается касание друг друга данными слоями.

Существенным недостатком данного метода является выветривание тепла вместе с паром потоками воздуха. Поэтому более эффективной является гидроизоляция, обладающая высокой паропропускной способностью, при этом выдерживающая серьезное давление воды.

Такой тип гидроизоляции служит также ветроизоляцией, а при его укладке не нужно соблюдать расстояние от слоя утеплителя. Кроме того, отсутствует необходимость монтажа промежуточной обрешетки.

Обрешетка под металлочерепицу

Пример обрешетки

Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.

Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:

• Собственный вес кровли;
• Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
• Нагрузки снега и ветра и т.д.

Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м² натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.

На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т. д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.

Стропильная система – ендова

Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов.

Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:

1. Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
2. Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
3. Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
4. Далее выполняют укладку пленки гидроизоляции.
   Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:
   • Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
   • Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
   • Герметизация стыков полос осуществляется при помощи специальной ленты.
   • Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
   • Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.

Ендова — стропильная система

Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.

Монтаж обрешетки осуществляется в несколько этапов:

• В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
• Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
• Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
• Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
• В области конька укладывают подряд две доски обрешетки;
• В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.

Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.

Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

шаг, длину ската на двухскатную крышу

• Что учитывать при расчете конструкции
• Как рассчитать длину стропил и шаг

Стопила – это «скелет» любой кровли, ее основа, и от того, насколько точно она подобрана, рассчитана и поставлена, зависит ее жизнеспособность. Стропильная система может меняться от в зависимости функций крыши – будет ли это просторный чердак или мансарда, от типа покрытия – под натуральную черепицу – усиленная, а над сараем – совершенно облегченная.

Стопила – это «скелет» любой кровли, ее основа, и от того, насколько точно она подобрана, рассчитана и поставлена, зависит ее жизнеспособность. Стропильная система может меняться в зависимости от:

•  функций крыши – будет ли это просторный чердак или мансарда,
• типа покрытия: под натуральную черепицу – усиленная, а над сараем – совершенно облегченная.

Что учитывать при расчете конструкции ↑

Давайте прежде определимся с некоторыми из основополагающих моментов.

• Тип кровли. Стропильная система напрямую зависит от функциональных особенностей и формы кровли. Расчеты в случае двускатной или сложной многощипцовой крыши проводят по разной методике. Кроме того, ломаные кровли или вальмовые требуют для стабилизации системы дополнительных элементов (ригелей, подкосов, шпал и других).
• Размеры и площадь кровли.  Этими параметрами во многом определяется и тип кровли. Если площадь большая, то автоматически увеличивается также и шаг стропил, расстояние между ними. А это, естественно, приводит к увеличению сечения доски, используемой в качестве материала и «усилению каркаса» в общем.
• Прогон – это расстояние между несущими стенами, и чем он больше, тем больше изменяется конфигурация системы, тем больше требуется возводить дополнительных элементов, чтобы стабилизировать и усилить конструкцию.
• Материал покрытия. Для многих кровельных материалов стропильная система должна удовлетворять определенным условиям. К примеру, гибкую черепицу укладывают на частую обрешетку или сплошное основание, для керамической требуется усиленный каркас, поскольку она достаточно весит.
• Величина нагрузок.В первую очередь это важно в случае ветровой и снеговой нагрузки. Например, в снежных районах не так уж просто сделать кровлю со скатом меньше 45°, а с увеличением угла наклона и высоты крыши может увеличиться ветровая нагрузка. Так что, найти правильное решение требуемого баланса, но не в ущерб эстетичности и привлекательности не всегда просто, а иногда под силу только настоящим мастерам.

Разобравшись с отправными точками и вооружившись транспортиром, линейкой, карандашом и миллиметровой бумагой, можно рассчитать стропила для крыши. С точки зрения геометрии конструкция представляет собой систему треугольников или похожих фигур.

Для строительства нужно знать:

•  угол ската,
•  длину стропильной ноги,
•  сечение доски,
•  шаг стропил,
•  размеры и длины различных опорных элементов сложной кровли.

На миллиметровку переносят основные размеры коробки, строят также «профиль крыши». Опорная система обычно бывает наслонной и висячей. Первый вариант – более распространенный. В этом случае точкой опоры для стропильных ног служат опорная балка или стена дома. Конечно, подобная конструкция – легкая и довольно гибкая, но когда прогон большой, используют другой вариант системы – висячий, поскольку здесь строение усиливают и стабилизируют с помощью дополнительных точек опоры.

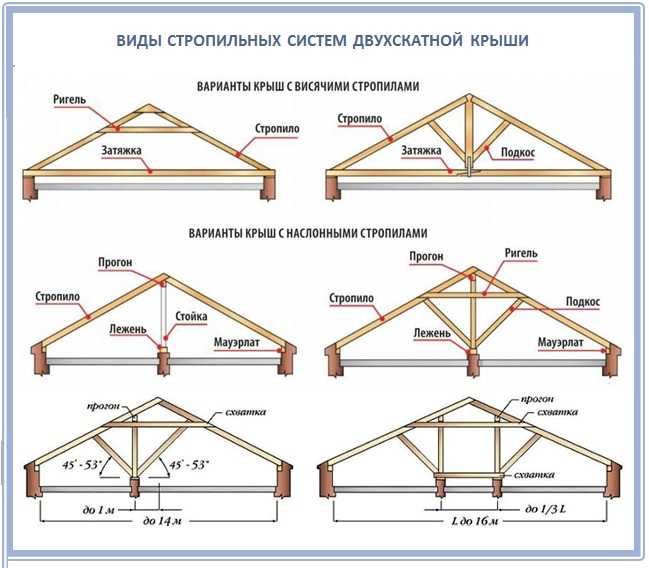

наслонные стропила

• Угол ската. Для правильного определения угла ската, недостаточно использовать геометрические параметры. Расчет проводят с учетом снеговой и ветровой нагрузок и типа кровельного покрытия.

Для этого используют специальные таблицы и программы.

Для металлических крыш этот предел уже составляет 30-35°. Большой угол решает проблему с водой и снегом, но одновременно это означает увеличение высоты и площади кровли, а следовательно и строительной сметы. Имея наклон, рассчитать высоту крыши и длину стропил не составляет труда.

Важно

Для черепицы расчет лучше начинать от 25-30°, иначе появится необходимость в существенной гидроизоляции.

Как рассчитать длину стропил и шаг ↑

• Расчет стропил для двухскатной крыши, а именно – подсчет их длины сводится к применению теоремы Пифагора, поскольку сама она – гипотенуза, а катетами являются соответственно высота крыши и половина ее ширины.

• Стандартная длина стропил – 4 и 6 метров, но этой величины при расчетах может оказаться и недостаточно.
• Стандартный шаг стропил – 60-80 см. Это расстояние оптимально для 6-метрового пролета (максимум в 8 м). При большем расстоянии возникает необходимость в дополнительных растяжках или стойках.
• Поперечная стяжка (ригель), установленный на уровне половины высоты стропила, значительно усиливает работу всей системы на «сжатие», тогда как дополнительные брусья, установленные поперечно между ногами стропил (различные затяжки) – на «растяжение».
• Начиная с пролетов в 7-9 м, к затяжкам дополнительно устанавливают подкосы и бабки, чтобы не дать стропильной ноге прогибаться. Длина затяжек обычно равна пролету, а для расчета ригелей, подкосов и бабок нужны более сложные подсчеты.

• Толщина доски.Этот параметр определяют, используя значения длины ноги и величины шага стропил, согласно установленным строительным нормам.

Посмотрите на видео, как устанавливаются стропила.

© 2022 stylekrov.ru

Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций

Администрация — Навыки, процедуры, обязанности и т. д. военного персонала

Продвижение —
Военный карьерный рост
книги и т. д.

Аэрограф/метеорология
— Метеорология
основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота

Автомобилестроение/Механика — Руководства по техническому обслуживанию автомобилей, механика дизельных и бензиновых двигателей, руководства по автомобильным деталям, руководства по деталям дизельных двигателей, руководства по деталям бензиновых двигателей и т. д.
Автомобильные аксессуары |

Перевозчик, персонал |

Дизельные генераторы |

Механика двигателя |

Фильтры |

Пожарные машины и оборудование |

Топливные насосы и хранение |

Газотурбинные генераторы |

Генераторы |

Обогреватели |

HMMWV (Хаммер/Хаммер) |

и т.д…

Авиация — Принципы полетов,
авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ |

Авиационные аксессуары |

Общее техническое обслуживание авиации |

Руководства по эксплуатации вертолетов AH-Apache |

Руководства по эксплуатации вертолетов серии CH |

Руководства по эксплуатации вертолетов Chinook |

и т.д…

Боевой —
Служебная винтовка, пистолет
меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование |

Одежда и индивидуальное снаряжение |

Боевая инженерная машина |

и т.д…

Строительство —
Техническое администрирование,
планирование, оценка, планирование, планирование проекта, бетон, кирпичная кладка, тяжелый
строительство и др.
Руководства по строительству военно-морского флота |

Совокупность |

Асфальт |

Битумный корпус распределителя |

Мосты |

Ведро, Раскладушка |

Бульдозеры |

Компрессоры |

Обработчик контейнеров |

дробилка |

Самосвалы |

Землеройные машины |

Экскаваторы |

и т. д…

Дайвинг —
Руководства по водолазным работам и спасению различного снаряжения.

Чертежник —
Основы, методы, составление проекций, эскизов и т. д.

Электроника —
Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компьютерным компонентам, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.
Кондиционер |

Усилители |

Антенны и мачты |

Аудио |

Батареи |

Компьютерное оборудование |

Электротехника (NEETS) (самая популярная) |

техник по электронике |

Электрооборудование |

Электронное общее испытательное оборудование |

Электронные счетчики |

и т.д…

Машиностроение —
Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение |

Армейская программа исследований прибрежных бухт |

и т. д…

Еда и кулинария —
Руководства по рецептам и оборудованию для приготовления пищи.

Логистика —
Логистические данные для миллионов различных деталей.

Математика —
Арифметика, элементарная алгебра,
предварительное исчисление, введение в вероятность и т. д.

Медицинские книги —
Анатомия, физиология, пациент
уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота |

Агентство регистрации токсичных веществ и заболеваний

Военные спецификации
— Государственные спецификации MIL и другие сопутствующие материалы

Музыка
— Мажор и минор
масштабные действия, диатонические и недиатонические мелодии, паттерны такта,
и т.д.

Основы ядра —
Теории ядерной энергии,
химия, физика и т.

Справочники Министерства энергетики США

Фотография и журналистика
— Теория света,
оптические принципы, светочувствительные материалы, фотофильтры, копирование
редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота |

Руководство по армейской фотографии, печати и журналистике

Религия —
Основные религии мира,
функции поддержки богослужений, свадьбы в часовне и т. д.

Основы обрамляющего квадрата

Обрамляющий квадрат является одним из
самые полезные и универсальные инструменты в столярном деле. Его можно использовать для
раскладку и раскрой рядовых стропил, вальмовых стропил, косоуров лестниц, этих
несколько пунктов — это только верхушка айсберга. Много книг написано
об использовании стального квадрата.

На этой веб-странице я расскажу о наиболее эффективных способах компоновки и
обрезать обычные стропила. Большинство кровельщиков считают свой угольник одним из наиболее важных инструментов, которыми они владеют, называя его точно настроенным инструментом.

При покупке нового квадрата сделайте ставку на качество, т.е.
Те, что за 12 долларов, просто не будут резать горчицу при обычном повседневном использовании.
квадрат, который я использую, — это модель Stanley из нержавеющей стали, которую я использовал
уже более 15 лет стоят 30 с небольшим долларов и стоят каждой копейки.

Я
мы обсудим три разных метода укладки обычных стропил с
квадрат. Я знаю, что есть еще много способов сделать это
задача, я, вероятно, использовал большинство из них в тот или иной момент.

Вы можете спросить пятерых разных плотников, как лепить и обрезать стропила, и получить столько же разных ответов. То, что работает лучше всего для вас, является методом, который следует использовать.

Мне нравится непредвзято относиться к столярным работам, потому что кто-то придет с идеей получше.

Для простоты я буду использовать тот же размер здания
во всех трех примерах. Первый метод — это то, как я научился почти
тридцать лет назад называли «снять его с шага», отнимающим много времени и утомительным, но
еще пригодится для небольшого слухового окна или односкатной крыши.

Спуск с обычных стропил с каркасным угольником

Сценарий: Вы подъезжаете к месту проведения работ в 6:40, зная, что
Ваша первая задача на день — обрезать обычные стропила на 24 фута.
гараж. Есть только одна небольшая проблема, ваш Мастер Строительства
калькулятор отсутствует. Не на приборке, а в бардачке.
или в кармане. Где ты мог потерять эту чертову штуку?
Хуже того, может быть, кто-то решил, что им это нужно хуже, чем вам, нет времени
беспокоиться об этом сейчас, люди будут ждать.

Вы все еще можете выполнить работу, может быть, не так быстро, как с мастером-строителем, однако в конце концов все будет хорошо.

Шаг 1: Определите пролет общих стропил. Измерьте общую ширину здания, для этого примера она должна быть 24 фута.

Шаг 2 :
Найдите прогон обычного стропила. Для простой двускатной крыши это половина
общая ширина здания. В этом случае для определения пробега
разделить 24′ разделить на 2 = 12′.

Шаг 3 : Определите уклон крыши. В данном примере это будет 6/12. Этот шаг означает, что на каждые 12 дюймов длины будет приходиться 6 дюймов подъема.

Шаг 4: Все действия, выполняемые с обрамлением
квадрат должен быть вдоль верхнего края стропила, поэтому поместите материал
соответственно. Начните с размещения квадрата на верхнем крае стропила
язык (кожная часть) на 6 дюймов и тело (толстая часть) на 12 дюймов нарисуйте
отвес (там, где стропила упираются в коньковую доску) также отметьте, где
сечение тела пересекает материал.

Теперь переместите обрамляющий квадрат
вниз по общему стропилу и выровняйте шпунт с предыдущей отметкой тела.
Поскольку длина стропила 12 футов, это действие будет повторяться 12 раз.
раз. После того, как вы проверили, повторив этот шаг 12 раз, отметьте
еще одна линия отвеса на 12-й отметке корпуса. Эта линия представляет собой
внешний край здания и вертикальный срез птичьего рта.

Далее,
Мне нравится добавлять хвост или выступ здания. Теперь отметьте свой
сиденье или ровный срез птичьего рта. Последний шаг — снять половину
толщина коньковой доски, возвращаясь к верхнему отвесному срезу
и его сокращение. Если вы используете коньковую доску толщиной 1 1/2 дюйма,
будет 3/4″.

Краткий обзор: Определение пролета, определение длины, определение шага, компоновка стропил, вырез и испытание.

Квадрат для каркаса с обычным калькулятором

Этот метод раскладки обычных стропил намного быстрее, точнее и проще, чем их установка с помощью квадрата для каркаса. Это метод, которым я пользовался много лет, пока Мастер Строительства
калькулятор пришел. Основные этапы укладки стропил
все то же самое только не надо сходить с площади дюжину
раз.

Шаг 1: Определите пролет простых стропил. 24′

Шаг 2 : Определите длину обычных стропил. 24 фута разделить на 2 = 12 футов

Шаг 3: Определите длину обычных стропил на один фут. Это можно найти на левой стороне корпуса рамы.
квадрат. То, что вы ищете, это стол на площади, похожий на
тот, что ниже. Это сокращенная версия того, что есть на самом деле.
квадрат из-за ограничения места на этой веб-странице.

Шаг в дюймах	12	11	10	9	8	7	6
Длина обычных стропил на фут длины	16,97	16,28	15,62	15	14,42	13,89	13,42
Длина вальмовых или ендовных стропил на фут длины	20,78	20,22	19,70	19. 21	18,76	18,36	18
Дифференциал Длина домкратов 16-дюймовые центры	22 5/8	21 11/16	20 13/16	20	19 1/4	18 1/2	17 7/8
Дифференциал Длина домкратов 24-дюймовые центры	33 15/16	32 9/16	31 1/4	30	28 7/8	27 13/16	26 13/16

Поскольку эта крыша имеет уклон 6/12, если посмотреть под номером 6 на
верхней строке вы должны найти число 13,42″. Часть .42 находится в
доли дюйма и должны быть преобразованы в футы и
дюймов позже.

Шаг 4: Определите длину стропила. Этот
шаг выполняется путем умножения пролета на длину на фут пробега.
В этом примере формула 12 х 13,42 = 161,04″ Итак, длина нашего стропила составляет 161,04 дюйма.

Шаг 5:
Преобразование десятичной точки в доли дюйма. В этом случае 0,04 дюйма
не имеет значения, так как это такая маленькая сумма, в конце концов, 0,125
всего 1/8 дюйма. В реальном мире вам редко везет, поэтому я дам вам
пример того, как преобразовать десятичные точки в доли дюйма. Если
у вас есть десятичная точка 0,625, введите 0,625 в свой калькулятор и
умножить на 8 или 0,625 x 8 = 5 , что равно 5/8″, поскольку вы умножили на 8. Если вы умножите на 16, ответ будет в 16 дюймах.

Шаг 6 : Разметка стропила. Как и прежде, начните с размещения каркаса
квадрат на вершине стропила, шпунт на 6 дюймов, корпус на 12 дюймов и отметьте верхнюю часть
разрез по отвесу. От верхнего края этой метки измерьте вдоль верхнего края
стропила 161 дюйм (13 футов 5 дюймов) и сделайте еще одну отметку карандашом.
квадрат на этой отметке, как и раньше, и начертите еще одну линию разреза по отвесу. Этот
линия представляет собой внешнюю часть здания, при необходимости добавьте хвостовую часть.
Следующим шагом будет разметка посадочного среза для птичьего рта, затем укорачивание верхнего вертикального среза.
на половину толщины коньковой доски.

Краткий обзор: Определение пролета, определение длины, определение шага, определение длины, компоновка стропил, вырез и испытание.

Framing Square and Construction Master

Этот метод является самым быстрым, простым и точным из
эти три метода разметки и резки обычных стропил. Любой, кто
действительно ли этот вид столярных работ должен научиться пользоваться калькулятором Construction Master. Я пользуюсь им уже более 15 лет и удивляюсь, как раньше обходился без него.

Если вы читали начало этой страницы, вы нашли упоминание о том, что кому-то это нужно еще хуже, чем мне. Мою куртку Carhart украли из местного водопоя
отверстие и мой калькулятор был в кармане. Может быть, я должен был уйти
до третьего пива, мы все знаем, как это бывает. В любом случае шаги
следить.

Шаг 1: Определите общий пролет стропил.

Шаг 2: Определите длину стропил.

Шаг 3: Определите длину стропила.

Шаг 4 : Разметка стропила.

Все
четыре из этих шагов намного проще выполнить с помощью строительного калькулятора. Все
вам действительно нужно знать, это пролет и шаг, чтобы сократить общий
стропила. Сделав это всего несколько раз, вы должны
удобно пользоваться калькулятором.

Вооружены информацией
12-футовый размах и шаг 6/12, вот как я могу определить
длина обычного стропила. Используя калькулятор Construction Master, я бы ввел 24 фута минус 1 дюйм 1/2, деленное на 2 = пробег 11 футов 11 дюймов 1/4, затем шаг 6 дюймов, затем диаг. 13 футов 4 дюйма 3/16.

Значит длина рядового стропила от наружной стены до конька
размер платы 13 футов 4 дюйма 3/16, однако доступно гораздо больше информации
только от ввода факторов бега и шага.

Вот несколько чисел, которые калькулятор сохраняет только из этих двух фрагментов информации. Выполнить
11 футов 11 дюймов 1/4, диаг. (обычное стропило) 13 футов 4 дюйма 3/16, высота 5 футов 11 дюймов 5/8, вальма или
Valley Rafter 17’10» 7/8, домкрат 1 11’10» 1/4, домкрат 2 10’4″ 3/8, , и он дает вам домкратные стропила до конца, пока не будет достигнуто 0, независимо от того, сколько есть

Вы все еще должны использовать кадрирование
квадрат для выкладки стропильных срезов, однако укорачивать не нужно
это для конька, так как я взял его в самом начале.

Анатомия каркасного квадрата

На сегодняшний день нет другого инструмента, который бы содержал ответы на вопросы.
распространенные проблемы с каркасом крыши, чем с квадратным каркасом. Это было бы
бесполезно для меня продолжать и говорить о многих достоинствах стали
квадрат. Я буду говорить с вами только о маленьких цифрах на обрамлении
квадрат, который вам понадобится для обычного каркаса крыши. Многие из
решения и числа устарели и редко используются современными плотниками.

Квадрат состоит из двух основных частей: корпуса и
язык. Корпус представляет собой квадратное лезвие шириной 2 дюйма и длиной 2 фута.
обычно используется для отметки уровня или горизонтальных разрезов на стропилах.
Язык представляет собой лезвие шириной 1 дюйм 1/2 и длиной 16 дюймов, которое обычно используется для
отметьте отвесные или вертикальные врезы на стропилах.

Тело и язык
пересекаются в пятке на внешнем крае квадрата. А также есть
спереди и сзади на площадь, которую я мог бы написать целую главу и
наверное только путаю вас и себя. По этой причине я включил
два изображения, чтобы лучше объяснить переднюю и заднюю часть.

Столы для стропил

Наиболее важным набором чисел на угольнике является
стропильные столы. Они расположены на лицевой стороне тела. Первое
четыре ряда цифр являются наиболее важными и единственными, которые я буду
крышка здесь.

Длина рядовых стропил на фут. Это
ряд представляет собой длину обычного стропила на фут прогона. Чтобы найти
нужное число смотрите под номером ската крыши вы находитесь
работа над. Например, если вы посмотрите под отметкой 6 дюймов снаружи
края тела вы должны найти 13.42. Если вы посмотрите под 9″ отметка =
15.

Длина бедра или долины на фут. Это
ряд представляет собой длину вальмового стропила или стропила разжелобка на фут прогона. Как
раньше, если вы посмотрите под номером 6″, вы должны найти 18, или число
9″ = 19,21.

Разница в длине домкратов в центрах 16″ и 24″. Есть
на самом деле по одному ряду для центров 16 и 24 дюймов. Эти два ряда
представлять, насколько длиннее или короче следующее нарожное стропило, чем
Предыдущая. Другими словами, если вам нужен более длинный, добавьте номер из
столбец, чтобы получить следующий. Если вы работаете на спуске
вычесть число. Как и раньше, если вы посмотрите под отметкой 6 дюймов на 16 дюймов.
центров, вы должны найти 17 дюймов 7/8. Менее 6 дюймов для центров 24 дюймов = 26 дюймов.
13/16.

Таблица для измерения раскосов

Инструмент для измерения раскосов может оказаться удобным, если вы строите настилы или
нужна постоянная, красивая скоба по любой причине. если вы посмотрите
близко к языку на задней стороне обрамляющего квадрата, вы
увидеть два маленьких числа, сложенных одно поверх другого с большим
одно число справа от этого меньшего набора чисел.

Первый набор чисел состоит из 24 чисел, расположенных друг над другом, за которыми следуют
число 33,94 дюйма. Другими словами, если вам нужен раскос для крыльца
или палуба, установленная под углом 45 градусов, отмерьте 2 фута от стойки и
2 фута вниз по стойке, а длина вашей скобы должна быть 33,9.4
дюймы.

Наконечники для обрамляющего угольника

Всегда используйте внешний край обрамляющего угольника, когда это возможно, чтобы избежать путаницы.

Получите хороший обрамляющий квадрат, дешевка из Wal-Mart не подойдет.

Используйте кнопки лестницы, чтобы ускорить метод ступенчатого обрамления и снизить вероятность ошибок.

По возможности используйте технику отступа на две ноги. Кому
выполнить эту задачу, просто удвоить все размеры на каркасе
квадрат.
