Как сделать строительные деревянные подмости (козлы) своими руками

Содержание статьи:

В этой статье я расскажу и покажу подробно на фотографиях, как сделать надёжные деревянные подмости (или, как их ещё называют, кОзлы) своими руками. На их сборку у нас ушло 100 минут. Их высота 1100мм (от верхней площадки до пола). Подмости рассчитаны на высоту потолков квартиры 3 метра.

Если Вам будет высоко, просто подрежьте ножки до нужной высоты, если низко, при изготовлении, отрежьте ножки соответствующей длины.

Вначале рассмотрим строительные материалы и инструмент, которые Вам будут необходимы для изготовления строительных деревянных подмостей.

Строительные материалы для изготовления подмостей своими руками

Доски:

  1. 5 досок (100Х30мм) 1470мм – верхняя площадка;
  2. 3 доски (100Х30мм) 500мм – поперечины для крышки;
  3. 2 доски (100Х30мм) 1480мм – полочка;
  4. 4 доски (100Х30мм) 1150мм – ноги;
  5. 2 доски (100Х30мм) 1700мм – поперечины косые большие;
  6. 2 доски (100Х30мм) 700мм – поперечины косые маленькие;
  7. 2 доски (100Х30мм) 500мм – верхние ступеньки;
  8. 2 доски (100Х30мм) 570мм – нижние ступеньки;
  9. 2 доски (100Х30мм) 100мм – колодки;
  10. 2 доски (50Х30мм) 1580мм – большие прямые поперечины.

Саморезы жёлтые:

  1. 32 самореза 4Х50 жёлтый;
  2. 71 саморез 5Х70 жёлтый.

Инструмент для изготовления подмостей своими руками

1. Карандаш столярный

Карандаш столярный необходим для разметки линий пропила на досках.

2. Рулетка строительная

Рулетка строительная используем для измерения длин досок перед нарезкой.

3. Лобзик

Лобзик может быть электрический или аккумуляторный. Используйте для поперечного и продольного разрезания досок для козла.

4. Ножовка по дереву

Ножовка по дереву применяется для разрезания досок, в случае отсутствия лобзика. Это замедлит скорость работы и увеличит нагрузку на организм, но это выход, когда нет лобзика.

5. Молоток

Молоток понадобиться для подбивания досок.

6. Шуруповёрт

Шуруповёрт используем для скрепления досок саморезами. Биту подбирайте специально для жёлтых саморезов.

При работе с электроинструментом, колющим и режущим инструментом обязательно соблюдайте ТЕХНИКУ БЕЗОПАСНОСТИ

Монтаж строительных деревянных подмостей (козлов) своими руками

1. Отрежьте 5 досок на верхнюю площадку подмостей по 1470мм.

2. Отрежьте 2 доски для изготовления полочки под верхней площадкой. Длина досок 1480мм. Они длиннее верхней площадки на 10 мм, чтобы прикреплённые в дальнейшем ноги шли немного под углом.

3. Отрежьте 3 поперечных доски по 500мм.

4. Прикрепите доски верхней площадки к поперечинам. Для этого поставьте на ребро две крайние поперечины (500мм), разложите на них пять досок верхней площадки.

Выровняйте доски по краям.

Прикрутите доски в ребро поперечин по краям. Затем найдите середину верхней площадки подмостей и скрутите по центру. (Используйте саморезы 5Х70мм).

Обратите внимание, что края досок верхней площадки лучше крепить двумя саморезами, а центр одним.

5. Снизу прикрепите две полочки (саморезы 5Х70мм). На них в дальнейшем будет очень удобно класть различный инструмент, чтобы он не путался под ногами при работе.

Вид сбоку.

6. Отрежьте 4 ноги для подмостей по 1150мм.

7. Прикрутите ноги подмостей в раскос. Расстояние между наружными гранями ног возле верхней площадки должно быть 500мм, а у основания 600мм (саморезы 5Х70мм).

8. Переверните подмости и обрежьте концы ног козлов, торчащие над верхней площадкой, как показано на рисунке (три обрезано, один торчит).

9. Прикрутите косые поперечины (1700мм) накрест снаружи (саморезы 5Х70мм). Торчащие концы обрежьте.

10. Прикрутите косые поперечины (700мм) короткие накрест изнутри (саморез 4Х50мм).

Затем прикрутите ступеньку (500мм) с двух коротких сторон на расстоянии 360мм от верхней грани крышки до верхней грани ступеньки (саморез 4Х50мм).

После этого прикрутите по две бабышки (100мм) для второй ступеньки на коротких сторонах на расстоянии 720мм от верхней грани (саморез 4Х50мм) и на них прикрутите вторую ступеньку (570мм) (саморез 5Х70мм).

11. Прикрутите две прямые поперечины на большие стороны (1580мм) (саморез 4Х50мм).

После этого подрежьте ноги, чтобы они были одинаковой длины.

12. И последний этап — зашкурьте наждачной бумагой места спила.

Ваши рабочие строительные деревянные подмости (козлы), сделанные своими руками готовы к работе! На их изготовление ушло всего лишь 100 минут.

Строительные козлы: размеры, фото, конструкция.

Конструкцию строительных козлов я взял из головы, просто прикинув высоту, на которой будет находиться крыша будущего сарая и как мне туда затащить 6-ти метровый 100х100 мм брус одному. Получилось, что для комфортной работы, учитывая мой рост, рабочая площадка строительных козлов должна находиться на уровне примерно 2-х метров.
Помимо размеров очень хотелось сделать их максимально легкими, так как приходилось двигать их одному, поэтому для работы в качестве материала я взял брусок 50х50 мм и доску-дюймовку для рабочей площадки.

Подробная фотосъемка во время постройки этой незамысловатой конструкции не велась, но думаю, что нижеприведенных фото будет вполне достаточно для осмысления. В итоге у нас должны получиться примерно вот такие козлы.

Итак, всё по порядку.
Для начала, на фото ниже приведены основные размеры конструкции козлов. Чертеж получился не очень, но главное что все видно.
Я делал эти строительные козлы не по чертежу, а по месту, поэтому основные размеры даны справочные (примерные), их конечно можно менять на свои.

Сборка конструкции козлов

Сначала я решил сделать две пары «ног» — опоры. Для этого отпилил в размер (по 2 метра) четыре бруска и чтобы было проще пропилить пазы (не путаться с углами пропилов) для ступенек прибил опоры будущих козлов к половым лагам сарая. Прибил, конечно, это я сказал сильно, просто нужно их зафиксировать забитыми не по самую шляпку гвоздиками, чтобы потом, эти гвозди можно было легко вытащить.
Прибил бруски, соблюдая размер между ними: вверху (0. 7 метра) и размер внизу (получилось 1.02 метра), после чего разметил и сделал пропилы под ступеньки. Размер между ступенями постарался сделать максимальным (для снижения количества ступеней и веса соответственно) но, чтобы забираясь туда колено к подбородку не тянуть – получился шаг в 30 см.
Пропилы делал неглубокие, примерно 1 см. Не нужно сильно ослаблять конструкцию!
Лишнее дерево выбрал стамеской. Пропилы конечно можно не делать, но мне нравиться, когда всё выглядит эстетично.

Размер пропила старайтесь сделать на пару миллиметров уже ширины бруска ступеней, чтобы они входили в пазы туго, не болтались.

Далее, прямо по месту замерял расстояние для ступенек, отрезал их от бруска и тут же привинчивал.

Обязательно, острый угол бруска, там, где будет ставиться ступня, закруглите рубанком. Ниже, на фото видно.

После того как все ступеньки прикручены снимаем эту «пару ног» с удерживающих гвоздей и изнутри этой лесенки ставим для надежности фиксирующую поперечину-раскос. Её я просто отмерил по месту, отпилил и прикрутил саморезами.

Со второй парной опорой всё гораздо проще – поставил две поперечных ступеньки и закрепил таким же фиксирующим откосом, как и первую пару ног, только в противоположном направлении.

С наружных сторон «ног» вверху, там, где будет крепиться площадка, делаем пропилы под боковые бруски площадки.

Изготавливаем рабочую площадку

Для этого нам понадобится два бруска (1.65 м) и дюймовые доски напиленные в размер ширины площадки (по 70 см). Собираем щит площадки фиксируя доски к брускам саморезами.

Важно! Между досками щита оставляйте небольшой зазор 5-10 мм, чтобы было, куда стекать дождевой воде.

Собираем воедино строительные козлы

Теперь осталось собрать три части воедино. Эти работы будет удобнее проводить «на боку».
Вставляем в пропилы брусков площадки верхние концы «ног-лестницы» и фиксируем их пока одним саморезом с каждой стороны, чтобы они могли как бы «болтаться» изменяя угол.

Ту же операцию проводим со второй парой «ног».

Ну вот, теперь можно поставить ещё пока недоделанные козлы в рабочее положение. Разводя или сводя опорные бруски меняем градус их наклона и добиваемся устойчивого положения козлов на земле.

Для закрепления результата следует сразу установить распорку-ограничитель между опорой со ступеньками и второй парой «ног», чтобы они не разъезжались.

Теперь можно закрутить еще по одному саморезу в местах крепления рабочей площадки к опорам, а также установить еще один боковой раскос-фиксатор. Лишние торчащие концы бруска-раскоса отпиливаем.

Теперь следует строительные козлы положить на бок и торцы брусков, которые опираются на землю срезать под нужным углом к земле.
Также, можно приделать небольшие перильца, это по желанию. Мне, как-то комфортнее ощущать хоть и слабенькую, но опору!



Всё, конструкция готова и в завершении её нужно обработать огнебиозащитой.

Сделанные таким образом строительные козлы служат мне уже третий год. При их непосредственном участии я построил не только сарай, но и дом из бруса о чем я как появится свободное время обязательно напишу. Вполне выдерживают вес двух человек, которые там даже копошатся.

Так что проверку они вынесли на «отлично», хотя получились, конечно, тяжеловаты – одному двигать их нелегко, хоть со временем древесина высохла.
Для передвижения по рыхлой земле или песку можно подкладывать под ножки куски линолеума, как на фото ниже.

Если остались вопросы пожелания, задавайте, ниже в блоке комментариев, я обязательно отвечу.

Строительные козлы своими руками

Любые ремонтные и строительные работы должны проходить на высоте. В смысле переносном — это по умолчанию, а бывает и такое, что приходится буквально подниматься выше своих возможностей. Физически. На высоту. И первое, к чему тянется рука — к стремянке. Все бы хорошо, только стремянка настолько ограничивает свободу действий, что не каждая работа стает возможной. А вот строительные подмостки, или козлы, совсем другое дело. На них и с помощником можно поместиться и пристроить необходимое оборудование или материал, который должен быть под руками. Козлостроительная промышленность еще не на достаточном уровне развития, поэтому приходится мастерить подмостки самостоятельно.

Содержание:

  1. Строительные козлы, что это
  2. Подмостки своими руками
  3. Конструкция строительных козел
  4. Разборные строительные козлы
  5. Площадка для работы

Строительные козлы, что это

Этимология термина козлы достоверно не известна, тем не менее, некоторые предположения сделать можно. Не конем же назвали подставку, позволяющую проводить строительные работы на небольшой высоте. Да и с кучерскими козлами эта штуковина имеет очень мало общего, поэтому оставим это этимологическое исследование для специалистов в области парнокопытных и филологов. Нас же интересует, как сделать строительные козлы своими руками. Или подмостки, если кому режет ухо ударение на первый слог.

Строительные козлы — практичное и многофункциональное решение, которое позволяет не просто находиться на определенной высоте, но и иметь свободу перемещения по уровню, заданному высотой опор козлов. И здесь козлы вне конкуренции. По материалам изготовления козлы могут быть:

  • деревянные строительные козлы;
  • металлические строительные козлы;
  • козлы комбинированные.

Рассмотрим вариант деревянный, поскольку он самый малозатратный как по материалам, так и по времени.

Подмостки своими руками

При желании можно устроить подмостки хоть на всю длину стены, если этого требует обстановка, взять с собой на высоту ведро, малярный инструмент, любые материалы и даже помощника. Таким образом, отпадает необходимость постоянно переносить подставку и инструмент, как в случае со стремянкой.

Но и это не все. Пара-тройка козел позволят устроить в мастерской небольшой переносной верстачок, снабдив его простейшими тисками или любым другим фиксирующим оборудованием. Это может быть и полноценный переносной стол для сборки или ремонта, порезки или раскроя, в конце концов, ничего не стоит превратить пару козлов в легкий садовый столик или столик для пикника. Чего же мы ждем? Давайте конструировать козлы.

Конструкция строительных козел

Одно из самых, на наш взгляд, практичных решений — складные строительные козлы. Дело в том, что практичные люди всегда предпочитают иметь все необходимое под рукой. А неразборные козлы занимают море места и рано или поздно просто путаются под ногами, когда никакого строительства или ремонта не планируется. Поэтому и такой вариант, разборный, придется ко двору всем практичным владельцам дачных домов или загородных коттеджей. Собственно, по нескольким фото совсем несложно догадаться, какая конструкция у этих четвероногих помощников.

Осталось только определиться с линейными размерами конструкции. А основной размер — это высота ножек. Опытным путем было установлено, что оптимальной высотой собранной конструкции станет рост мастера, который буде выполнять работы, минус 10-12 см. Количество распорок для жесткости тоже может быть произвольным, как и сечение бруса, из которого будет выполнена рама.

Верхние концы рам соединяются при помощи дверных навесов, а для того, чтобы ножки фиксировались, надо предусмотреть ограничитель. Это может быть и такая конструкция, как придумал тот гражданин в синих малоэстетичных джинсах, но проще всего не усложнять жизнь, а взять два отрезка стропильной ленты и зафиксировать ее на нижних распорках но таком расстоянии, чтобы козлы были устойчивыми.

Разборные строительные козлы

Теперь немного о технологии. Для фиксации элементов конструкции между собой можно, конечно, использовать старорежимную технологию сбивания гвоздями и загибания их с противоположной стороны. Только это абсолютно не практично и не так надежно, как сборка строительных козлов своими руками на саморезах при помощи спецсаморезов по дереву и отвёртки.



Да и для того, чтобы при необходимости разобрать нескладную конструкцию подмостков по окончании работ, придется вволю намахаться молотком и фомкой. Хотя может быть и конструкция более оригинальная, чем обычные строительные козлы неразборные.

Площадка для работы

Собственно, то, ради чего мы и собираем строительные козлы своими руками — площадка. В зависимости от характера выполняемых работ, размер площадки тоже подбирается индивидуально. Вес, который должна она выдерживать, должен быть никак не меньше, чем вес человека плюс нагрузка от инструмента и материалов. Словом, 150-170 кг будет вполне достаточно для любых строительно-ремонтных работ. Габаритные размеры площадки должны быть такими, чтобы она вписывалась в дверные проемы, а это не более 70 см, а длина ее не должна превышать полутора метров, иначе будет неудобно маневрировать.

Следовательно, для изготовления двух козлов, площадки и, возможно, пристенной стремянки, понадобится не более 12-15 метров обрезной доски, а это совсем немного для того, чтобы гарантированно получить удобного восьминогого помощника при любом ремонте и строительстве.

Читайте также Ручные культиваторы своими руками

Складные столярные козлы своими руками: чертеж с пошаговыми фото

Обрезая размещенную на этом приспособлении доску, вам не придется удерживать рукой падающую на пол отпиливаемую часть. Самодельные столярные козлы удобно складываются на хранение, а в рабочем состоянии принимают устойчивое положение, обеспечивая две точки опоры для заготовок.

Складные столярные козлы – фото.

Рассматриваемая конструкция не имеет сложных столярных соединений, а процесс изготовления своими руками пары таких приспособлений занимает несколько часов. Складные столярные козлы сподручно перевозить в автомобиле, на них удобно распиливать длинные доски или листы фанеры.

Подготовка деталей для столярных козлов

Для работы подойдут недорогие сосновые доски толщиной 20–40 мм. Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесина с незначительными дефектами. Для скрепления деталей столярных козлов понадобятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.

Сборное фото столярных козлов.

При определении размеров уделите внимание высоте конструкции, отталкиваясь от удобства работы. Для мастера ростом около 180 см подходит опора высотой в 80–85 см. Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите. Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.

Чертежи заготовок для складных козлов высотой в 860 мм.

Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании. Острогайте заготовки со всех сторон. Отдельным деталям потребуется дополнительная подготовка.

Отшлифуйте поверхности и закруглите углы кромок верхних перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.

С этой же целью обработайте и нижние торцы ножек. Сначала снимите рубанком фаски.

Подготовка заготовок для сборки складывающихся столярных козлов.

Затем зашлифуйте концы наждачной бумагой.

Подготовленная ножка.

Сборка самодельных козлов своими руками

Соберите по отдельности каждую часть столярных козлов. Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.

Зенкер со сверлом.

Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.

Разметка ножек.

Начните сборку с любого верхнего угла. Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.

Сборка стоек.

Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы. Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с обеих сторон.

Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.

Собранный каркас столярных козлов.

Разместите на собранном каркасе распорку и начертите линии отпила уголков.

Отрежьте лишние куски ножовкой и установите диагональную доску на место.

Закрепленная диагональная распорка.

Подобным образом соберите вторую половинку столярных козлов.

Соедините обе части петлями. Последние будет легко установить, если используются изделия калиточного типа. Под дверные петли придется в перекладинах выбрать углубления ручным фрезером или стамеской.

Размер выемки должен позволять кулаку петли свободно вращаться и не задевать древесину.

Установка петель.

Устанавливая навесные петли, помните, что крылья нужно разместить в «разнобой», чтобы штыри смотрели в разные стороны.

Прикрутите половинки петель на длинные перекладины.

Подберите тонкую рейку по высоте кулака.

Поставьте сверху короткую часть столярных козлов.

Фото сборки столярных козлов.

Просверлите направляющие отверстия и заверните винты.

Готовые козлы уже можно использовать по назначению в паре с верстаком одинаковой высоты.

Сделайте себе вторые складные козлы и распиливайте на них пиломатериал длиной до шести метров. Хранить складные конструкции можно на вбитых в стенку гвоздях, но лучше сделать нехитрые полочки, которые дополнительно будут использоваться для мелочевки.

Подвешенные на стену складные козлы.

В любой мастерской всегда найдутся подходящие для этой самоделки обрезки ДСП, а крепление такой полки-подвески несложно сделать из уголков.

Фото полки-подвески.

Понятно, что в специализированных магазинах можно выбрать пильные козлы на любой вкус, но стоимость качественных моделей «кусается». А на реализацию нашего проекта потребуется менее 20 метров досок с учетом обрезки растрескавшихся концов. В конечном результате вы оснастите свою мастерскую парой полезных помощников.

как сделать столярные складные деревянные подмости (чертежи + фото)

Недавно у меня возникла острая необходимость в строительных подмостках для оштукатуривания стен, и я решил сделать деревянные строительные козлы. Поделюсь своим опытом и фото по сборке из досок складной универсальной конструкции.

Чертежи

Первым делом я стал искать чертежи. Есть довольно много разных вариантов сборки, но мне понравились столярные козлы от участника «форумхаус» (вот эта статья https://www.forumhouse.ru/articles/house/6763).

Складные козлы.

Размеры собранных заготовок. Высота 85 см, ширина 90 см.

Размеры используемых деталей.

Человек, который сделал эти козла на фото выше, имеет большой опыт в столярке и по чертежам собрал своими руками очень круто. Но на это у него ушло примерно 6 часов.

Мне же подмости нужны были срочно и вымерять углы с транспортиром я не стал, а прикидывал на глаз и отпиливал все не нужное по месту. В целом я придерживался конструкции.

Необходимый инструмент

Для работы мне пригодились:

Болты М10х100. Ключ на 17

На мебельные болты М10х100 я использовал гайку М10 с нейлоновой уплотняющей вставкой и по три шайбы.

Также понадобится лента для стяжки, чтобы козлы не разъезжались. Я использовал сварную цепочку.

Сборка (фото инструкция)

Первым делом я на досках 45 мм сделал разметку и отпилил четыре заготовки под ножки . На расстоянии 27 см от верха просверлил дырки под болты. Опять же это расстояние вымерил на глаз, скрестив на полу две заготовки, как будто ножки козлов стоят в рабочем положении.

Заготовка из дерева

Затем скрепил ножки. На каждый болт пошло три шайбы: две по краям и одна между заготовками.

Высота моего строительного козла — 105 см.

Для связующих перемычек в дело пошли доски от поддона.

Далее две пары ножек поставил под нужным углом и зафиксировал досками от поддона, которые потом отрезал по месту. Получились высокие козлы для штукатурных работ. Размеры видно на фото ниже.

Скреплял все на универсальные саморезы.

Следующий этап сборки — вырезать в козлах выемку под поперечную доску, которая будет нести на себе подмости. Свою самодельную конструкцию я раскрыл в рабочем положении и настроил лазерный уровень.

Горизонтальную плоскость лазера поднял до того уровня, где встанет доска.

Сначала наметил центр, от него поворачивал лазер на 2,5 см вправо и влево, что бы наметить вырез под доску 50 мм. Пилил сразу по разметке лобзиком. Отрезать по месту получается всегда быстрее, чем заранее по чертежам делать заготовки.

Доска встала хорошо по уровню.

Чтобы ножки у козел не разъезжались, я скрепил нижние перекладины сварной цепочкой (можно каким-нибудь нейлоновым ремнем).

Складывается конструкция довольно легко.

Чтобы их изготовить, ушло примерно 3 часа, включая поход в магазин за крепежом.

Для работы на козлы положил 4 доски по 220 см. На следующей фото как раз процесс оштукатуривания котельной. На настил я брал с собой ведро с раствором на 20 л. Все крепко держится, испытания прошли успешно =)

Разборные малярные подмости.

Кстати, использовал эти козлы я и как верстак для столярных работ, и как опоры при размотке труб теплого пола. В общем, многофункциональные и нужные в быту штуки, а главное разборные и быстрые в изготовлении.


Надеюсь, что мой фото-отчет был вам полезен, задавайте вопросы в комментах, если что не понятно.

Предыдущая

ИнструментСтроительные терки: виды и особенности

Следующая

ИнструментВиды шпателей для штукатурки и декоративной отделки

Как самостоятельно соорудить строительного козла из дерева

Вы часто на даче что-то строите или чините? Почти каждый человек что-то ремонтирует, находясь за городом на своем участке. В помощь всегда приходят строительные козлы, которые помогают распилить досочный материал или собрать верстак. Мы поделимся с вами как можно соорудить их самостоятельно. Для этого необходимо взять доски, которые были в употреблении. Деревянный козел – это отличное сооружение, нужное вам на даче, прослужит долго и не потребует большого пространства для хранения.

Строительные козлы используются при:

  • различных работах строительного характера;
  • их применяют, когда пилят деревья;
  • служат в качестве дополнительного строительного стола.

Деревянные козлы представляют собой опору в виде горизонтальной площадки, на которую можно взбираться ногами повыше.

От вида приспособления, устройства имеют ограждения двух видов:

  • передвижные;
  • стационарные.

Есть такие виды строительных козлов:

  • цельные – это обычные и надежные деревянные стойки, но их невозможно компактно сложить;
  • складывающиеся – те, что подразумевают функцию сборки; они очень компактные и удобны при хранении; многофункциональные.

Главные плюсы складывающихся козлов:

  • небольшой размер и высокий уровень мобильности;
  • не требуют много места при хранении и универсальны;
  • удобно  переносить на новое  место и перевозить в автомобиле;
  • их можно регулировать по длине или ширине.

К основным минусам складной конструкции следует отнести:

  • неустойчивость;
  • сложная сборка.

Купить строительные козлы можно приобрести в любом строительном гипермаркете. Для основания в них используют алюминий и цена у них достаточно высокая. Гораздо дешевле сделать такую конструкцию самостоятельно. Лучше всего сделать козла из дерева, так как этот материал гораздо дешевле и с ним легче работать.

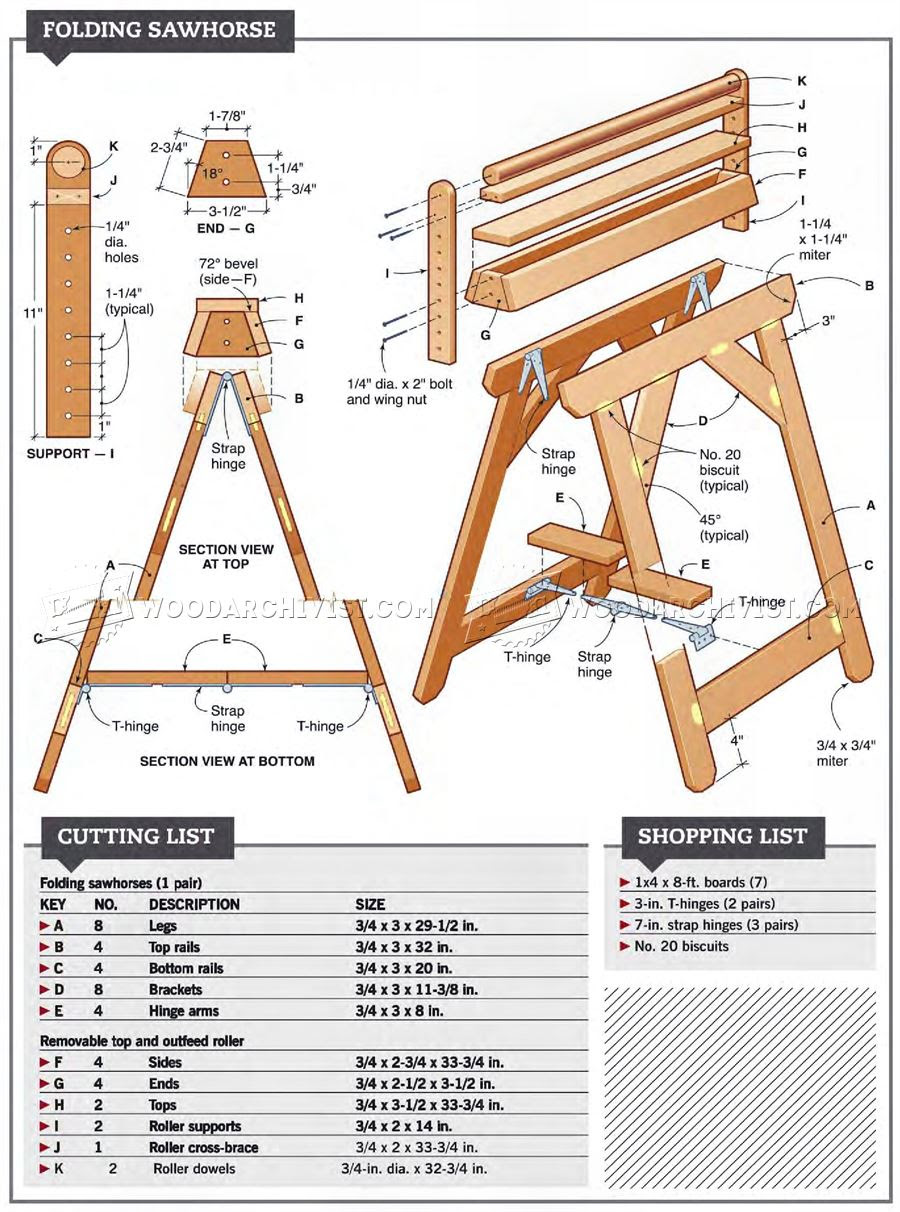

Первое, что необходимо сделать – это создать чертеж будущего оборудования.

Набросайте проект на листе, и все тщательно просчитайте в деталях. Это позволит понять, каким будет конструкция в реальности. Как говорится, семь раз отмерь и один отрежь.

Главное – это определить высоту будущего козла. Обычно отталкиваются от роста человека. Классическая конструкция включает высоту от 75 до 95 сантиметров. Ножки, которые служат основной опорой, имеют определенный угол при сборке.

Например, классический складывающийся козел для стройки включает:

  • ножки для опоры – четыре штуки по 95 сантиметров;
  • верхняя опора в виде перекладины – 90 сантиметров; одна штука;
  • распорки – две для каждой из сторон.

Помните об основном крепежном материале: саморезы, болты с гайками. Это даст возможность создать максимально крепкое приспособление, если при сборке ножек использовать болты и гайки.

Размер доски должен составлять примерно 130 мм. Не стоит брать для создания козла древесину материал с изъянами и дефектами.

Сборка строительных складывающихся козлов самостоятельно

Рассмотрим подробнее как своими руками собрать конструкцию поэтапно.

  1. С помощью специальной машинки или бумаги наждачной отшлифуйте дерево.
  2. Поставьте маркером разметки на материале. Для измерения используйте строительную рулетку.
  3. Распилите древесину на нужные части.
  4. Сделайте две ножки и с помощи дрели сразу просверлите в них отверстия.
  5. Сделайте 2 прута, чтобы подходили для ног. Это относится к соединительным элементам.
  6. Всуньте прут в уже готовое отверстие и соедините доски.
  7. Соедините прут с помощью шайбы и гаек для создания крепкой опоры двух ножек.
  8. Опустите опору на ровную поверхность и посмотрите, образуется ли наклонный угол градусов в шестьдесят пять.
  9. Затем выполните разметку угла, где нужно будет спилить в нижней части ножек. Важно чтобы они были устойчивы.
  10. Отрежьте согласно пометкам лишний материал.
  11. В верхнем месте отметьте, где нужно выпилить: шириной – примерно 30 мм, а глубиной – 60 мм.
  12. На время раскрутите ножки и распилите по меткам, которые вы нанесли в верхнем месте конструкции.
  13. Вновь соедините ножки, используя болтики и прут. Если все правильно соединено, то выпилы находятся в зеркальном отражении.
  14. В конечном варианте у вас получатся пары складных ножек. Сверху положите перемычку и закрепите саморезами.
  15. Тоже сделайте со второй частью перемычки, только установить ее необходимо ниже первой части.
  16. Сделайте аналогичные действия, только с другой стороны конструкции.
  17. Затем следует раскрыть козлы и установить ограничители, чтобы они не разъехались во время строительных работ.
  18. Сверху нужно установить перекладину в виде доски. Для того чтобы сложить козел, нужно всего лишь снять верхнюю доску и тогда оборудование легко сложится.

Складные козлы очень устойчивые и удобные в использовании. Если вы будете придерживаться правильной сборки этой конструкции, то вы создадите своими руками отличное опорное оборудование для различных видов работ. Главное терпение и желание создать конструкцию своими руками, а для тех, кто не хочет возиться, в магазинах представлен широкий ассортимент моделей строительных конструкций разных форм и видов.

А вы используете деревянное оборудование при строительных работах?

Задать
вопрос эксперту

Как сделать строительные козлы своими руками

Почти каждые ремонтные и строительные работы не обходятся без выполнения каких-либо операций на высоте. Рост среднестатистического человека не позволяет достать до потолка. Поэтому приходится использовать различные приспособления. Для выполнения точечных работ подойдет стремянка или даже обычный табурет. Но когда работы нужно выполнять на большой площади, при этом перемещаясь, то их будет недостаточно. Тогда на помощь приходят строительные козлы.

1 Строительные козлы — какие бывают

Если раньше средства подмащивания изготавливали только вручную, то сегодня их можно купить в магазине уже готовые. Магазинные козлы обычно изготовлены из алюминия, благодаря чему они одновременно легкие и прочные. Можно встретить как складные козлы, так и монолитные конструкции. Но у всех таких козел есть один огромный недостаток — они довольно дорогие. Именно поэтому тема изготовления строительных козел своими руками всегда остается актуальной.

Как мы уже отметили, козлы строительные или подмости бывают двух видов:

  1. Складные. Их преимуществом является высокая мобильность, компактность при хранении после окончания работ. Но с такими средствами подмащивания следует обращаться с крайней осторожностью. Перед выполнением работ на них, нужно убедиться в их очень устойчивости.
  2. Не складывающиеся. Они более надежные, так как в готовом виде представляют собой единую конструкцию.

Алюминиевые козлы сделать самостоятельно довольно сложно и очень затратно. Да и по стоимости материалов самодельная конструкция получится даже дороже, чем из магазина. Дерево — наиболее практичный и дешевый материал.

Для того чтобы собрать деревянные подмости, понадобятся следующие материалы:

  • чертеж;
  • рулетка;
  • ножовка или электролобзик;
  • столярный уголок;
  • карандаш простой;
  • шуруповерт;
  • саморезы;
  • доски;
  • болты, шайбы и гайки (для разборных козел).

Выбирать пиломатериалы нужно сухие и ровные, без трещин, сколов и сучков. Если они не соответствуют таким характеристикам, то годятся только на дрова.

2 Что нужно для изготовления

Для деревянных козел высотой 110 см понадобятся пиломатериалы следующих размеров:

Доски:

  • 1700х100х30 мм — 2 шт.;
  • 1500х100х30 мм — 7 шт.;
  • 1500х50х30 мм — 2 шт.;
  • 1100х100х30 мм — 4 шт.;
  • 700х100х30 мм — 2 шт.;
  • 500х100х30 мм — 7 шт.

Бруски:

  • 100х100х30 мм — 4 шт.

Саморезов нужно будет:

  • 4х50 — не менее 32 штук;
  • 4х80 — не менее 8 штук.

Метизы нужно подготовить с запасом, так как при сборке они могут погнуться и станут непригодными.

Перед началом работы подготовьте все доски согласно приведенному выше списку. Сделать это можно как самостоятельно, так и заказать на распилке. Для себя желательно составить чертеж, чтобы иметь представление о создаваемом объекте.

3 Схема сборки

Чтобы козлы получились надежными и удобными, нужно следовать следующей схеме изготовления:

  1. Сложите рядом на ровной поверхности пять досок 1500х100х30 мм и три доски 500х100х30 мм. Поставьте две короткие доски на ребра, чтобы расстояние между их краями было 1500 мм. Третью такую же доску поставьте посередине, отмерив расстояние на глаз. Уложите две длинные доски поверх коротких так, чтобы получился прямоугольник. Центральную доску длиной 500 мм выровняйте при помощи рулетки, чтобы она оказалась точно посередине. Проверьте ровность конструкции, уложите еще две доски 1500 мм и соедините их все между собой шурупами.
  2. Возьмите еще две доски 1500х100х30 мм. Переверните уже собранную конструкцию короткими досками вверх. Уложите длинные доски поверх, образовав прямоугольную рамку. Соедините все саморезами. Получится настил или рабочая поверхность.
  3. Подготовьте четыре доски 1100х100х30 мм. Прикрутите их к рабочей поверхности с торцов. Получилась конструкция, похожая на стол.
  4. Усиливаем конструкцию косыми поперечинами из досок 1700х100х30 мм и 700х100х30 мм и прямыми 1500х50х30 мм. Они прикручиваются к ножкам таким образом, чтобы проекции расположенных противоположно усилений пересекались (попросту говоря, находились в разных диагоналях).
  5. Последним этапом прикручиваются ступеньки, функцию которых будут выполнять доски 500х100х30 мм. Для удобства нижние ступеньки делаются с выступом, поэтому две такие доски прикручиваются к ножкам козел с колодками (бруски 100х100х30 мм). Высоту ступенек можно выбрать на свое усмотрение.

Итак, строительные козлы готовы. Так как работы даже на небольшой высоте представляют опасность, то изготовленная конструкция требует испытания. Для этого сверху нужно поместить груз больше того, который будет воздействовать на конструкцию во время работы. Подойдут любые тяжелые предметы. Если козлы прошли испытание — то смело можно ими пользоваться.

4 Другие варианты

Это самая простая конструкция строительных козел. При необходимости можно также самостоятельно изготовить и более сложные подмости. В этом случае без чертежа не обойтись. Вот один из таких примеров:

Набор инструментов и расходных материалов для изготовления такой конструкции идентичен, разница состоит лишь в их количестве. Стоит отметить, что таких козел потребуется как минимум два. Все зависит от площади рабочей поверхности. Следует помнить, что материал для поверхности нужно выбирать как можно толще, чтобы она могла выдержать работающих на ней людей.

Изготовление строительных козел совсем несложная работа. Для этого нужны всего лишь инструменты и немного материалов. Преимущество самостоятельной сборки козел — их можно сделать таких размеров, каких нужно.

10×14 Планы убежища для коз с хранилищем

Планы приюта для коз размером 10 × 14 с хранилищем, планы включают бесплатную загрузку в формате PDF, список покупок, список вырезок и пошаговые инструкции с чертежами.

Планы убежища для коз 10 × 14 с хранилищем — обзор

Передний план

Вид на этаж

Вид сбоку

Вид сзади

Планы убежища для коз 10 × 14 с хранилищем — Перечень материалов

Список покупок

Список покупок

Список покупок прилагается, так как пиломатериалы могут быть куплены разных размеров, изучите список распилов, чтобы выбрать, что лучше всего подходит для вас.

  • 2 — 4 × 6 — 14 ′
  • 3 — 4 × 6 — 10 ′
  • 7 — 2 × 4 — 16 ′
  • 4 — 2 × 4 — 14 ′
  • 8 — 2 × 4 — 12 ′
  • 7 — 2 × 4 — 10 ′
  • 59 — 2 × 4 — 8 ′
  • Фанера 3 — 1/2 «- лист 4х8»
  • Фанера 2 — 3/4 ″ — лист 4 ‘x 8’
  • 12 — т1-11 сайдинг наружный — лист 4 ‘x 8’
  • 4 — 1 × 6 — 8 ′
  • 8 — 1 × 4 — 8 ′

Оборудование

  • Палубные винты 3 1/2 ″
  • Винты для дек, 2 дюйма
  • гвоздь оцинкованный 3 1/2 ″
  • Гвоздь оцинкованный 2 ″
  • Гвозди отделочные оцинкованные 2 ″
  • Отделочные гвозди 2 1/2 ″
  • Петля 4 дверная
  • 1 — ручка двери
  • 2 — дверная защелка
  • гофрированные кровельные панели
  • саморезы для кровельных панелей

Список вырезов

Список вырезов

Этаж

  • 2 — 4 × 6 — 14 ′
  • 3 — 4 × 6 — 10 ′

Стены

Рама передней стенки

  • 2 — 2 × 4 — 14 ′
  • 9 — 2 × 4 — 7 ′ 4 1/2 ″
  • 4 — 2 × 4 — 6 ′ 6 ″
  • 6 — 2 × 4 — 7 ″
  • 2 — 2 × 4 — 3 ′ 3 ″
  • Фанера 1 — 1/2 «- 3 1/2» x 3 ‘3 «
  • 2 — 2 × 4 — 3 ′ 10 1/2 ″
  • Фанера 1 — 1/2 ″ — 3 1/2 ″ 3 ′ 10 1/2 ″

Каркас задней стенки

  • 2 — 2 × 4 — 14 ′
  • 11 — 2 × 4 — 5 ′ 8 1/2 ″

Рама внутри стены

  • 2 — 2 × 4 — 9 ′ 5 ″
  • 6 — 2 × 4 — 5 ′ 8 1/2 ″
  • Фанера 3 — 1/2 ″ — лист 4х8 ′ (нарезанный по размеру)

Правая / левая настенная рама

  • 4 — 2 × 4 — 9 ′ 5 ″
  • 12 — 2 × 4 — 5 ′ 8 1/2 ″

Стропила

  • 8 — 2 × 4 — 11 ′ 10 3/8 ″
  • 2 — 2 × 4 — 1 ′ 7 1/4 ″
  • 2 — 2 × 4 — 1 ′ 3 1/8 ″
  • 2 — 2 × 4 — 11 ″
  • 2 — 2 × 4 — 6 7/8 ″

Склад

  • 1-2 × 4 — 9 ′ 1 ″
  • Фанера 2 — 3/4 ″ — лист 4 ‘x 8’ (нарезанный по размеру)

Сайдинг

  • 4-2 × 4-8 ′ (обрезать по размеру)
  • 12 — наружный сайдинг t1-11 — лист 4 ‘x 8’ (нарезанный по размеру)

Крыша

  • 7 — 2 × 4 — 16 ′
  • 3 — 2 × 4 — 8 ′ (обрезать по размеру)

Дверь

  • 2 — 2 × 4 — 6 ′ 8 1/2 ″
  • 1-2 × 4 — 3 ′ 7 ″
  • 4 — 2 × 4 — 8 ′ (обрезать по размеру)
  • 5 — 1 × 6 — 3 ′ 7 1/2 ″
  • 2 — 1 × 6 — 2 ′ 11 1/2 ″
  • 1 — 1 × 6 — 3 ′ 11 1/2 ″ (40.Срезы под углом 5 градусов на концах в одном направлении)

Накладка

  • 8 — 1 × 4 — 8 ′ (обрезать по размеру)

Отрежьте два 4 × 6 до 14 футов в длину.

Отрежьте три штанги 4 × 6 до 10 футов в длину.

Соберите раму пола, как показано на рисунке выше, с помощью шурупов 3 1/2 ″.

Каркас передней стены:

Отрежьте два 2х4 до 14 футов в длину. Отрежьте девять штук 2 × 4 до 7 футов 4 1/2 дюйма в длину. Отрежьте четыре штуки 2 × 4 до 6 футов 6 дюймов в длину.Отрежьте шесть 2х4 до 7 дюймов в длину.

Отрежьте две 2 × 4 до 3 футов 3 дюйма в длину. Отрежьте один кусок фанеры 1/2 дюйма до размеров 3 1/2 дюйма на 3 дюйма 3 дюйма. Отрежьте два 2 × 4 до 3 футов 10 1/2 дюйма в длину. Отрежьте один кусок фанеры 1/2 дюйма до размеров 3 1/2 дюйма на 3 ’10 1/2 дюйма. Соберите головку с помощью гвоздей 3 1/2 ″, как показано на рисунке ниже.

Соберите переднюю стенку, как показано на рисунке выше, с помощью гвоздей 3 1/2 дюйма.

Каркас задней стенки:

Отрежьте два 2х4 до 14 футов в длину. Отрежьте одиннадцать 2х4 до 5 футов 8 1/2 дюймов в длину. Соберите каркас задней стенки, как показано на рисунке выше, с помощью гвоздей 3 1/2 дюйма.

Внутренний каркас стены:

Отрежьте два 2 × 4 до 9 футов 5 дюймов в длину. Отрежьте шесть штук длиной от 2 × 4’6 до 5 футов 8 1/2 дюймов. Соберите, как показано на рисунке выше, с помощью гвоздей 3 1/2 ″.

Отрежьте до нужного размера и прикрепите обшивку из фанеры 1/2 ″ к внутренней стене с помощью 2 ″ гвоздей.

Правая / левая настенная рама:

Отрежьте четыре штуки 2 × 4 до 9 футов 5 дюймов в длину. Отрежьте двенадцать 2 × 4 до 5 футов 8 1/2 дюймов в длину. Соберите, как показано на рисунке выше, с помощью гвоздей 3 1/2 ″.

Используйте гвозди 3 1/2 дюйма, чтобы прикрепить стены к каркасу пола.

Отрежьте восемь листов 2 × 4 длиной 11 футов 10 3/8 дюйма, отрежьте верхний и нижний концы, как показано на рисунке ниже.

Обрежьте верхний конец стропил, как показано на рисунке выше.

Обрежьте нижний конец стропил, как показано на рисунке выше.

Стропила устанавливаются на 24 ″ O.C., устанавливаются, как показано на рисунке выше, с помощью гвоздей 3 1/2 ″.

Отрежьте два 2 × 4 до 1 фута 7 1/4 дюйма в длину, два 2 х 4 до 1 фута 3 1/8 дюйма в длину, два 2 4 4 на 11 дюймов в длину и два 2 4 4 на 6 7/8 дюймов. длинный.Сделайте надрез в верхней части 2 × 4 и установите, как показано на рисунке выше.

Отрежьте от 2 × 4 до 9 футов 1 дюйм. Установите, как показано на рисунке выше, с помощью гвоздей 3 1/2 ″.

Вырежьте и снимите нижнюю пластину 2 × 4 с дверного проема, как показано на рисунке выше.

Отмерьте и отрежьте фанерный пол 3/4 ″ по размеру, установите фанерный пол с помощью 2 ″ шурупов.

Обрежьте блокировку 2 × 4 по размеру и установите спереди и сзади, как показано на рисунке выше.

Отрежьте по размеру и установите наружный сайдинг t1-11, используя 2-дюймовые гвозди.

Вырежьте дверной проем, вырезанный сайдинг будет использован для изготовления двери.

Отрежьте семь отрезков 2 × 4 длиной 16 футов для прогонов. Установите, как показано на рисунке выше, с помощью гвоздей 3 1/2 ″.

Отмерьте и разрежьте блокировку 2 × 4 и установите между прогонами, как показано на рисунке выше.

Установить металлические гофрированные кровельные панели.

Отрежьте две 2 × 4 до 6 футов 8 1/2 дюймов в длину, отрежьте одну 2 × 4 до 3 футов 7 дюймов в длину. Прикрепите 2 × 4 к дверному проему с помощью гвоздей 2 1/2 дюйма.

Используйте наружную обшивку t1-11 от дверного проема, чтобы построить складскую дверцу. Отмерьте и отрежьте 2 × 4 по размеру и установите, как показано на рисунке выше. Забейте гвоздями 2 дюйма через сайдинг и в 2 × 4.

Установить петли на дверь и установить дверь на укрытие.

Отрежьте пять штук 1 × 6 до 3 футов 7 1/2 дюймов в длину.Отрежьте две 1 × 6 до 2 футов 11 1/2 дюйма в длину. Отрежьте один от 1 × 6 до 3 11 1/2 ″ длиной, сделайте надрезы под углом 40,5 градусов на обоих концах в том же направлении. Установите, как показано на рисунке выше, используя винты для настила 1 1/2 ″.

Установить петли на ворота и установить в укрытие.

Отмерьте и отрежьте 1 × 4 до нужного размера для угловой отделки. Установите угловую отделку, используя 2-дюймовые гвозди.


Понравились эти планы приютов для коз 10 × 14 с хранилищем? Дайте мне знать, оставьте мне комментарий ниже.Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.


Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы. Нажмите здесь, чтобы загрузить.

Как построить простую стойку для коз

Стойка для коз — важное оборудование для владельцев молочных коз, особенно во время доения коз. Стойка удерживает коз, облегчая стрижку копыт, стрижку и лечение их лекарствами, но это почти необходимо, когда время дойки приближается: когда лань стоит на стойке, ее вымя легко доступно.

Стальные или алюминиевые стойки легко доступны у коммерческих поставщиков, но они могут быть дорогими. Кроме того, вы можете сделать свою собственную прочную и прочную доильную стойку из бревен за меньшие деньги. Для этого потребуется всего несколько инструментов и около дня усилий. Представленная здесь стойка для коз была разработана для коз стандартного размера, но я также использую ее для моих маленьких нигерийских карликовых коз.

Списки инструментов, резки и оборудования

Инструменты
  • электродрель
  • Сверло 1/8 дюйма
  • Сверло 11⁄32 дюйма
  • сверло 13⁄16 дюйма
  • Сверло Phillips
  • молоток или пневматический гвоздезабиватель
  • лобзик
  • шлифовальный станок и наждачная бумага
  • пила
  • квадрат
  • рулетка
Отрезы

При покупке пиломатериалов для строительства стойл для доения коз рекомендуется использовать пиломатериалы без обработки под давлением, чтобы избежать возможного загрязнения молока химическими веществами, используемыми для обработки пиломатериалов под давлением.

  • (1) 8 футов 2 на 4 (см. Примечание о длине ноги в шаге 1.)
  • (3) 10 футов 1 на 4
  • (1) 6 футов 2 на 2
  • (1) 10 футов 1 на 8
Оборудование

При сборке различных частей стойки для козла важно сначала скрепить части вместе (используя 1-дюймовые отделочные гвозди), чтобы убедиться, что сборка правильная и квадратная. Убедившись, что все собрано правильно, используйте сверло диаметром 1/8 дюйма, чтобы предварительно просверлить отверстия для шурупов рядом с точками, используемыми для скрепления пиломатериалов.Затем используйте 2-дюймовые винты для наружной палубы, чтобы скрутить все вместе и завершить строительство каждой секции.

  • (1) гвоздь для финишной обработки 1 дюйм (для прихватывания)
  • (1) коробка 2-дюймовые винты для наружной палубы
  • (4) 3-дюймовые винты для наружной палубы
  • (1) Болт размером 1⁄4 дюйма на # 20 на 2½ дюйма, с прорезью, полукруглой головкой
  • (1) Шестигранная гайка 1⁄4 дюйма на # 20
  • (2) плоские шайбы 1/4 дюйма
  • (1) 4-дюймовая защелка с крючком и проушиной

Шаг 1

Отрежьте пиломатериалы до размеров, описанных ниже.Примечание: ножки стойки для козла могут быть разной длины в зависимости от вашей породы. Я построил эту подставку для нигерийских карликовых козлов и хотел, чтобы ноги были длинными, чтобы мои маленькие козочки были выше. Позже я укоротила ноги до 12 дюймов вместо 21 дюйма, потому что моим козам было трудно встать на подставку, когда они были беременны. Извлеченный урок: разумнее начать с более короткой длины ног (12 дюймов для карликов или 14 дюймов для стандартных пород), или вы также можете укоротить ноги позже.

A (ножки): 2 на 4, разрезанные на (4) 21-дюймовые части
B (концевые части): 1-х 4, разрезанные на (2) 20 ½-дюймовые части
C ( боковые части), J1 и J2 (насадки): 1 на 4, разрезанные на (4) 36-дюймовые детали
D (распорки): 2 на 2, разрезанные на (3) 20 ½-дюймовые части
E (настилы): 1 на 8, разрезанные на (3) 36-дюймовых куска
F1 и F2 (направляющие ворот): 1 на 4, разрезанные на (2) 18½-дюймовых куска
G (головка опоры ворот): 1 на 4, разрезанные на (4) куска по 21 ½ дюйма
H (опоры главного затвора): 1 на 4, разрезанные на (2) куска размером 4 ½ дюйма

Шаг 2

На этом этапе мы соберем ножки и наконечники вместе.Прикрепите две ножки A и одну наконечник B вместе, чтобы ножки были на одном уровне с верхом наконечника и перпендикулярно друг другу, как показано на фото для шага 2. Повторите процесс для двух других ножек и наконечника.

Шаг 3

Прикрепите боковые части C к узлам ножек и наконечников.

Шаг 4

Прикрепите две D-распорки к боковым элементам так, чтобы центральные линии находились на расстоянии 12 дюймов друг от друга.

Шаг 5

Прикрепите три настила E к верхней части сборки, как показано на фотографии шага 5.Убедитесь, что сборка квадратная, затем просверлите отверстия сверлом на 1⁄8 дюйма рядом со всеми точками прихватывания. Используйте 2-дюймовые винты для деки, чтобы прикрутить узел.

Шаг 6

Возьмите направляющую передней заслонки, обозначенную F1, измерьте ее сверху с одного угла и отметьте 3 дюйма. Затем отмерьте сторону от того же угла до 5,5 дюймов и сделайте отметку еще раз. Проведите линию от первой отметки до второй и отрежьте этот угол пилой.

Возьмите обе направляющие заслонки головки и расположите две опоры заслонки головки поперек так, чтобы верхняя деталь G была ровной, а нижняя деталь G — на расстоянии 4 дюймов от концов F1 и F2, как показано на этапе 6.Закрепите на месте финишными гвоздями.

Шаг 7

Переверните узел и закрепите оставшиеся две детали G в том же месте, что и первые две, так, чтобы детали F1 и F2 оказались между деталями G, как показано на шаге 7. Просверлите отверстия и используйте 2-дюймовые винты для настила, чтобы скрутите узел с обеих сторон. Избегайте попадания винтов, идущих с первой стороны, при скручивании второй стороны.

Создайте отверстие для горловины в шейных шейках J1 и J2, выпилив лобзиком, начиная с 4 дюймов вниз и заканчивая 17 дюймами сверху.Отрежьте каждую на глубину 1,5 дюйма и изогните вырез сверху и снизу, как показано на фото для шага 7.

Отмерьте 3 дюйма от внутреннего угла J1 и сделайте отметку. Затем от этого же угла отмерьте 4½ дюйма и сделайте отметку. Проведите линию, соединяющую две отметки, и отрежьте этот угол в J1.

Отшлифуйте все углы и поверхности шейных частей, особенно J1, так как это подвижная часть заслонки головки блока цилиндров, и она должна свободно перемещаться.

Шаг 8

Поместите J2 между элементами G и выровняйте его вертикально на 1⁄2 дюйма от центральной линии элементов G и на 4 дюйма ниже дна.Закрепите на месте. Поместите J1 между деталями G и выровняйте его по вертикали на расстоянии 1 дюйма от J2 и на 4 дюйма ниже нижней детали G, как показано на шаге 8. Убедитесь, что J1 отшлифован в достаточной степени, чтобы он мог свободно перемещаться в воротах головки и что углы на F1 и J1 имеют правильную ориентацию.

Используйте сверло диаметром 11⁄32 дюйма, чтобы просверлить отверстие в нижних частях G и J1. Переключитесь на 13⁄16-дюймовую коронку и зенковайте отверстие с каждой стороны на глубину 1⁄4 дюйма, чтобы позволить круглому болту с прорезью и шестигранной гайке войти в углубление в сборке.Наденьте одну 1⁄4-дюймовую шайбу на круглый болт, вставьте в просверленное отверстие, наденьте еще одну шайбу на болт, установите шестигранную гайку и затяните.

Поместите опоры подающего устройства H на верхнюю деталь G, выровняв ее с концом G, и закрепите закрепкой. Убедитесь, что сборка правильная, и просверлите квадратные, а затем просверлите начальные отверстия (используя 1⁄8-дюймовую коронку) рядом с местами, где сборка скреплена. Прикрутите узел 2-дюймовыми винтами для деки.

Шаг 9

Поместите оставшиеся распорки D по центру H, как показано на шаге 9.Предварительно просверлите отверстия и прикрутите их 3-дюймовыми винтами для деки. Добавление распорок таким образом позволяет разместить съемную кормушку в головной заслонке. Недорогие сменные пластиковые кормушки можно купить в зоотехнических магазинах и использовать для кормления козьим зерном во время доения.

Шаг 10

Отшлифуйте все поверхности стойки для козла, чтобы они были гладкими, и закруглите все углы, чтобы они не были острыми. Поместите сборку ворот головки (с распоркой опоры питателя, направленной в сторону от основания стойки) так, чтобы нижняя часть G находилась поверх E.Прикрепите узел ворот в сборе к стойке в сборе, предварительно просверлив отверстия, а затем с помощью 2-дюймовых винтов для настила прикрутите F1, J2 и F2 к основанию стойки. (Не вкручивайте J1.)

Шаг 11

Прикрепите два угловых кронштейна и крючок, как показано на шаге 11. Можно добавить дополнительные проушины, чтобы верхушки J1 и J2 не соприкасались, когда крючок и проушина закрыты, если козы с более толстой шеей будут использовать подставку.

Теперь, когда у вас есть готовая стойка для козла, вам просто нужно добавить животное! Если вам нужна прочная и долговечная стойка для доения коз, эта конструкция обеспечивает именно это.Стойка, показанная в этой статье, была построена в 2010 году, и до сих пор остается прочной!

23 вдохновляющих сарая и укрытия для коз, которые подойдут для вашей усадьбы

Был ясный осенний день, когда мы подъехали к крутой горной дороге. Я посмотрел мимо фермерского дома и увидел ее. Самая красивая белая карликовая коза, которую я когда-либо видел.

Тогда мы знали, что это наша коза. Поиграв с ней несколько минут, стало ясно, что она должна стать первым козлом в нашей семье.Мы погрузили ее, заплатили мужчине и взяли с собой нашу любимую козу (позже мы назвали ее няней).

Ну, друзья, это было почти 4 года назад. Вы можете поверить, как быстро летит время? Теперь мы перешли от 1 козы к 7 козам. Это не включает детей, которые прошли через нашу ферму.

Но я узнал одну вещь о разведении коз: если вы сделаете их счастливыми, они никогда не захотят уезжать. Что означает меньше проблем для вас. Все начинается с предоставления им идеального убежища.

Итак, я собираюсь предложить вам несколько различных вариантов, чтобы вы могли выбрать, какое укрытие лучше всего подойдет для вашей фермы и ваших коз.

Вдохновляющие сараи для коз

Вот они:

1. Аляскинские козьи иглу

Вы живете в более холодном климате? Возможно, у вас уже есть один из этих иглу, который висит вокруг вашей собственности, потому что он использовался как старый собачий домик?

Что ж, если вы ответили утвердительно на любой из этих вопросов, то это может быть надежным вариантом для вас.Это может показаться немного «без излишеств», но излишества обычно для нас. По моему опыту, козам все равно.

Загляните в этот приют для коз

2. Приют для мелких животных

Этот вариант больше предназначен для вдохновения, так как для него не существует учебного пособия. Если у вас есть столярные навыки в прошлом, вы можете посмотреть на него и построить что-то похожее на картинке.

Но если вы новичок в строительстве и хотели бы обойти идею «сделай сам», это на самом деле дает вам цены и инструкции о том, как его заказать.

Загляните в этот приют для коз

3. Большой приют для коз

Этот приют — отличный вариант, если вы хотите время от времени выводить своих коз. В нем также достаточно места для нескольких маленьких коз и даже пары коз более крупных пород.

Тем не менее, это тоже больше для вдохновения, поскольку нет руководства по его созданию. Поэтому вам придется использовать картинку, чтобы помочь себе (или одаренному другу-плотнику) создать свою собственную версию.

Посетите приют для коз

4.Сарай для коз из поддонов

В этом посте вы увидите несколько домиков для коз, сделанных из поддонов. Мне нравится все, что сконструировано из поддонов, и я думаю, что большинству из вас тоже понравится.

Почему? Потому что поддоны обычно бесплатны или очень дешевы. Так почему бы не дать своим козам приют как можно ближе к бесплатному?

Загляните в этот приют для коз

5. Козий хлев

Это еще один сарай, в котором нет руководства о том, как его построить. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Тем не менее, он кажется чрезвычайно функциональным и хорошо продуманным.

Так что, если вы не собираете что-то самостоятельно, то этот можно купить. Но если вы предпочитаете создавать что-то самостоятельно, подумайте об этом для своей будущей сборки.

Посмотрите этот приют для коз

6. Разработанный приют для коз

В создание этого маленького домика для коз вложили много мыслей. Здесь есть приподнятая грядка, которую любят козы. У него также есть пандус, который помогает им подниматься и спускаться. Им также интересно спрыгнуть с этого места.

Кроме того, в нем есть место для доения или родов.Все зависит от того, какую цель вы предпочитаете. Опять же, нет учебника по его созданию, но изображение очень подробное.

Обратите внимание на этот приют для коз

7. Конструкция для коз на двойном поддоне

Этот приют для коз выглядит как отличный вариант для большинства владельцев коз. Во-первых, он экономичен, так как изготавливается из поддонов.

Тогда у него есть отличный учебник с множеством картинок, которые помогут вам на этом пути. Так что, если вы ищете функциональную и недорогую сборку, это может быть она.

Загляните в этот приют для коз

8. Приют для коз из бережливого лома

Этот приют для коз действительно выглядит круто. К нему подключено несколько маленьких домиков, поэтому козы могут использовать его не только как укрытие, но и как место, где можно поиграть и спрятаться.

Однако это также очень рентабельно, поскольку вам покажут, как построить его из древесных отходов. Использование того, что у вас уже есть, вероятно, самый экономичный способ построить что-либо.

Посетите приют для коз

9.Сарай для коз с стойлами

Этот сарай для коз — еще один, который предназначен для вдохновения или покупки. Ссылка ниже приведет вас на сайт, если вы хотите просто купить свой сарай для коз.

Однако, если нет, то картина, надеюсь, вдохновит вас построить очень функциональный сарай для коз с двумя стойлами. Похоже, отличный сарай для вашего пастбища.

Загляните в этот приют для коз

10. Игровая площадка и приют для коз

Что может быть лучше, чем получить двое по цене одного, когда вы что-то строите? С этой сборкой вы действительно получите тройку к одному.

Таким образом, у вас будет не только приют для коз, но и отличная игрушка для лазанья. Тогда, если вы выращиваете цыплят, им тоже найдется место.

Загляните в этот приют для коз

11. Простой приют для коз

Это еще один приют, который дает вам возможность купить его, а не строить. Но это выглядит так просто, я уверен, что если у вас есть столярный опыт, вы, вероятно, сможете в этом разобраться.

Так что, если вам нужен простой приют для коз, то этот вариант вас действительно заинтересует.Кроме того, кажется, что его достаточно легко передвигать.

Посмотрите этот приют для коз

12. Goat Tower

Эта башня выглядит очень забавной для козла. Также кажется, что у него есть отверстие наверху, чтобы его можно было использовать в качестве укрытия.

Итак, если вы хотите устроить козам забавное место для сна, подумайте о том, чтобы создать это для них.

Загляните в этот приют для коз

13. Козий сарай «Gotta Goat»

Я восхищаюсь этим козьим сараем довольно давно.Когда я узнал, что мы переезжаем и мне нужно будет построить новый сарай для коз, я наткнулся на этот. К сожалению, мне еще не нужно его строить.

Но если есть возможность, значит надо. Этот сарай великолепно выглядит, он очень функциональный и, к тому же, кажется крепким.

Посмотрите на этот приют для коз

14. Трехсторонний дом

Этот маленький козий домик кажется действительно простым и довольно недорогим в постройке. Все, что вам нужно сделать, это обрамить три стороны.

Затем вы обрамите крышу, прикрепите металл, и все готово.Нет ничего проще.

Посетите этот приют для коз

15. Кровати для коз

Мы говорили о том, чтобы построить идеальный дом для коз для ваших коз и фермы. Но что, если у вас есть идея для приюта, но вам нужно место, где козам будет комфортно спать?

Что ж, вот тут-то и приходит на помощь эта идея. Вы используете старые покрышки, чтобы козам было место, чтобы залезть внутрь и поспать. Это удерживает их от земли, что является их предпочтением.

Загляните в приют для коз

16.Деревянный приют для коз

Этот маленький приют для коз просто великолепен! Он имеет три стороны и переднюю часть, защищающую от ветра. Кроме того, он выглядит довольно крепким.

Кроме того, их легко скопировать, так как они делились фотографиями процесса строительства. Это также должно дать вам представление о материалах.

Посмотрите этот приют для коз

17. Деревянный вигвам

Этот небольшой деревянный форт можно легко собрать на зиму.К нему не прилагается учебное пособие.

Так что вам придется использовать свое воображение. Но после прочтения блога, из которого он был взят, блоггер кажется действительно дружелюбным. Может быть, она ответит вам на несколько вопросов, если вы наткнетесь на препятствие.

Посмотрите этот приют для коз

18. Небольшой приют для домашнего скота

Этот приют для домашнего скота подойдет для большинства коз любого размера. Моя самая большая коза сейчас — нубийка, и я думаю, что она все еще могла бы в нее вписаться, судя по картинке.

Итак, если вам нужна идея, которая кажется достаточно простой для воплощения, вы можете изучить этот вариант.

Загляните в этот приют для коз

19. Поднятая кровать для коз

Как только вы найдете идеальное убежище, вы захотите построить для своих коз идеальную кровать. Да, они могут спать на земле.

Но козы очень любят выспаться. Вот где они наиболее счастливы. Несмотря на то, что эта кровать не очень высокая, она все равно подойдет.

Посмотрите этот приют для коз

20. Сарай для коз с кроватью-чердаком

На самом деле это мой козий навес с кроватью-чердаком из нашей предыдущей усадьбы. Нашим козам это очень понравилось! Им понравилась кровать, и она отлично защищала их от непогоды.

Но мне понравился тот факт, что мы смогли построить его практически без денег и переработать то, что у нас уже было. Этот также предлагает учебное пособие.

Посмотрите этот приют для коз

21. Коттедж для козочек

Этот маленький коттедж очарователен.В нем есть крытая спальная зона для ваших коз. А также крытая площадка для их кормления.

Однако это сработает только для козлят или очень маленьких домашних козочек. Просто помните об этом, выбирая, какое укрытие лучше всего подойдет для вашей фермы.

Посмотрите этот приют для коз

22. Сарай для коз

Этот навес для коз отлично подходит для миниатюрных козочек. По словам человека, который его разместил, они сказали, что он довольно легко вмещает 3 миниатюрных козла.

Кроме того, его легко чистить.Похоже, у них был сарай, а затем добавили навес сбоку, чтобы у коз было открытое место для кормления и место для поиска полного укрытия, когда это необходимо.

Посмотрите этот приют для коз

23. Приют для коз, сделанный своими руками

В этом приюте для коз есть полное руководство, которое поможет вам со сборкой. Это также отличный вариант для большинства коз.

Итак, если вам нужен простой сарай, в который козы могут входить и выходить, то это то, что вы искали.Это обеспечит необходимую защиту, но при этом не будет чрезмерно сложным.

Посмотрите этот приют для коз

Что ж, теперь у вас есть более 20 вариантов различных приютов для коз. Надеюсь, один из них подойдет вашим козам и приусадебному участку.

Но теперь я хочу получить известие от вас. Какой ваш любимый приют для коз и почему? Что вы ищете в приюте для коз? Что следует искать в приюте для коз, если вы опытные родители коз? Вы объясните почему?

Нам нравится слышать все ваши мысли и комментарии, поэтому, пожалуйста, поделитесь своими впечатлениями в отведенном ниже месте.

Была ли эта статья полезной?

Да Нет ×

Мы ценим ваши полезные отзывы!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Планы приюта для коз | MyOutdoorPlans

Этот пошаговый проект по деревообработке своими руками составляет около 8 × 10 планов приюта для коз бесплатно . В проекте есть инструкции по строительству базового приюта для коз.Это сверхпрочная конструкция, которая простояет много лет подряд. В конструкции имеется большой проем для доступа к передней части сарая. Обязательно ознакомьтесь с остальными планами , чтобы увидеть альтернативы и другие проекты для вашего сада.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были прямыми и без видимых дефектов (трещин, узлов, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе.Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проектов, выполненных на основе этих планов

Построить приют для коз — так просто!

Планы приюта для коз

Строительство приюта для коз

  • A — 2 шт. Пиломатериалов 4 × 4 — длиной 96 ″, 2 шт. — длиной 120 ″ SKIDS
  • B — 2 куска пиломатериалов 2 × 4 — длиной 120 ″, 7 кусков — длиной 81 3/4 ″, 2 куска — длиной 44 1/2 ″, 2 куска — длиной 6 1/4 ″ ПЕРЕДНЯЯ СТЕНКА
  • C — 2 шт. Пиломатериалов 2 × 4 — длиной 89 ″, 5 шт. — длиной 57 ″, 1 шт. — длиной 5 1/2 ″, 1 шт. — длиной 11 3/4 ″, 1 шт. — 18 1 / 4 ″ длиной 2x БОКОВАЯ СТЕНКА
  • D — 2 куска бруса 2 × 4 — длина 120 ″, 8 шт. — длина 57 ″ СПИНКА СТЕНА
  • E — 2 куска фанеры 3/4 ″ длиной 48 ″ x 84 3/4 ″, 1 шт. — 24 ″ x 84 3/4 ″ длиной, 2 шт. — длиной 48 ″ x 60 ″, 1 шт. — 24 ″ x 60 ″ В длину, 2 шт. — ”48 ″ x 75 ″ в длину, 2 шт. — 48 ″ x 87 3/4 ″ в длину СТЕНЫ
  • F — 9 кусков пиломатериалов 2 × 4 — длина 120 ″ РАФТЕРЫ
  • G — куски фанеры 3/4 ″ длиной 31 1/2 ″ x 48 ″, 2 шт. — длиной 48 ″ x 96 ″, 1 шт. — длиной 24 ″ x 31 1/2 ″, 1 шт. — 24 ″ x 96 ″ длинные КРОВЕЛЬНЫЕ ЛИСТЫ

Один день

Как построить приют для коз

Сборка салазок

Первым этапом проекта является сборка основания под сарай для коз.Вырежьте детали из бруса 4х4.

Делаем надрезы

С помощью циркулярной пилы сделайте надрезы на обоих концах балок. Очистите выемку зубилом, убедившись, что углы прямоугольные.

Пристройка каркаса задней стенки

Далее нужно собрать стены для приюта для коз. Вырежьте детали из бруса 2х4. Просверлите пилотные отверстия в пластинах и вставьте винты 2 1/2 ″ в шпильки. Используйте информацию из диаграммы, чтобы выполнить работу профессионально.Убедитесь, что углы прямоугольные для профессионального результата.

Строительство каркаса фасадной стены

Постройте переднюю стену из бруса 2 × 4. Как вы заметили на планах, вам необходимо создать дверной проем для легкого доступа. Сделайте двойной заголовок 2 × 4 для увеличения прочности конструкции. Убедитесь, что края выровнены, а также если углы квадратные.

Монтаж передней и задней стенок

Установите переднюю и заднюю стенки на салазки, как показано на схеме.Просверлите пилотные отверстия в нижних пластинах и вставьте винты 3 1/2 ″ в салазки. Используйте временные скобы, чтобы закрепить стены на месте после того, как выровняете их с помощью спиртового уровня.

Пристройка боковых стен

Постройте боковые стены из бруса 2 × 4. Просверлите пилотные отверстия в пластинах и вставьте 2 винта 3 1/2 ″ в шпильки. Сделайте точные измерения перед тем, как закручивать винты, чтобы работа была выполнена профессионально.

Монтаж боковых стенок

Установите боковые стены в приют для коз, как показано на чертежах.Убедитесь, что края выровнены, и убедитесь, что углы прямоугольные. Просверлите 3 1/2 ″ винта через пластины в салазках. Кроме того, вставьте винты 2 1/2 ″ в соседние стены, чтобы повысить жесткость конструкции.

Установка передних панелей

Установите фанерные панели 3/4 дюйма на переднюю часть сарая для коз. Тщательно выровняйте края и прикрепите панели к каркасу с помощью шурупов или гвоздей 1 1/4 дюйма. Сделайте надрезы в панели вокруг дверного проема.

Строим заднюю стенку

Прикрепите фанерные панели 3/4 ″ к задней стене, как показано на схеме.Для профессионального результата не оставляйте зазоров между панелями. Используйте винты или гвозди 1 1/4 дюйма, чтобы закрепить панели на рамах через каждые 8 ​​дюймов вдоль рамы.

Стропила

Постройте стропила из бруса 2 × 4. Обрежьте один конец стропил под углом 75 градусов.

На высшем уровне

Как нетрудно заметить на планах, нужно сделать выемки до верха стропил. Отметьте линии реза и выполните работу с помощью циркулярной пилы.

Делаем нижнюю выемку

Также сделайте выемки в нижней части стропил, используя информацию из схемы.

Монтаж стропил

Поместите стропила в верхнюю часть конструкции. Используйте информацию из схемы, чтобы правильно расположить стропила. Просверлите пилотные отверстия в стропилах и вставьте винты 3 1/2 ″ в верхние пластины.

Установка стропильных опор

Установите опоры по бокам сарая. Отрежьте верхнюю часть опор под углом 75 градусов.

Установка боковых панелей

Прикрепите фанерные панели 3/4 ″ к сторонам сарая для коз.Обрежьте верхнюю часть панелей под углом, чтобы они правильно встали на место.

Монтаж кровельных листов

Одним из последних этапов наружного проекта является крепление кровельных листов к стропилам. Используйте листы фанеры с гребнем и пазом 3/4 дюйма. Между листами не оставляйте промежутков. Просверлите пилотные отверстия и вставьте 2 ″ винта вдоль стропил через каждые 8 ​​″.

В качестве альтернативы вы можете прикрепить к стропилам гофрированные металлические листы, если хотите сэкономить деньги и время.

Боковые свесы

При установке листов убедитесь, что вы оставили выступ 3 1/2 дюйма с обеих сторон навеса.

Монтаж кровли

Покройте крышу битумной бумагой, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Затем установите битумную черепицу, начиная с низа крыши. Читайте здесь подробнее о том, как установить битумную черепицу.

Планы приюта для коз

Заполните отверстия и вмятины шпаклевкой для дерева и дайте ей высохнуть в течение нескольких часов. Используйте наждачную бумагу зернистостью 120-200, чтобы разгладить поверхность. Помните, что вы можете отрегулировать дизайн и размер приюта для коз в соответствии со своими потребностями.Ознакомьтесь с остальными планами сарая здесь и планами других животных здесь .

Верхний совет: Если вы хотите улучшить внешний вид проекта и защитить компоненты от гниения, мы рекомендуем вам нанести краску или морилку.

Этот проект по деревообработке представлял собой около бесплатных приютов для коз 8 × 10 . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.НРАВИТСЯ с нами в Facebook и Google +, чтобы мы первыми публиковали последние проекты и добавляли для вас бесплатные планы деревообработки.

Планы сарая для 3 мелких животных Завершить строительство сарая на столбе

Этот набор планов включает в себя чертежи зданий для трех небольших амбаров, которые использовались для укрытия лам, альпаков, коз, овец, викунаний, собак, домашних птиц и миниатюрных лошадей на приусадебных участках и в контактных зоопарках. Все они имеют полностью оборудованные чердаки с подъемными или спускаемыми лестницами, наружными дверцами люков и подъемниками в стиле сарая для подъема громоздких предметов, таких как тюки сена и мешки с кормом.Посмотрите на фотографии несколько примеров небольших сараев, которые можно построить из этого набора планов. Эти мини-сараи, спроектированные архитектором, были спроектированы так, чтобы соответствовать и превосходить требования норм во всех штатах, кроме Флориды. Если вы живете во Флориде, не заказывайте эти планы. Их построили по всей остальной части Соединенных Штатов.

Вот что сказали некоторые люди:

«Я просто хотел поблагодарить вас за грандиозные планы… Наш маленький сарай — предмет зависти для всех!» — Н.И Дж. — Литл-Рок, Арканзас

«Все любят наш сарай и комментируют, как он возвращает старые времена настоящих сараев». — AS, Мэриленд

«Спасибо за планы. Мы закончили строительство нашего сарая в августе … вписывается в остальную часть наших зданий! Мы используем его как сарай для коз с двумя загонами для обкатки и внутренний пандус, позволяющий козам выглядывать за дверь сеновала. Планы были очень хорошо прорисованы, и им было легко следовать ». — KH, Poplar Grove, Illinois

«Берг построил бизнес по проектированию культовых фермерских построек, помогая людям строить сараи, соответствующие их потребностям и размерам, часто сохраняя при этом исторический стиль» — Out Here Magazine

Особенности:
• Постройте любое из трех Различные приюты для мелких животных
• Укрывайте своих животных в сарае, который выглядит как сарай
• Во всех этих сараях есть чердаки
• Постройте свой с помощью экономичной конструкции сарая на столбах
• На принтах изображены планы этажей, высоты, разрезы, детали и Характеристики

Оценить это описание

Считаете ли вы приведенное выше описание полезным? Сообщите Etsy.

Да, это полезно

Нет, это бесполезно

Планы приюта для коз — на что нужно обращать внимание при разведении коз

Конструкции сарая для коз

Конструкции козьих навесов

Козы прекрасно приспособлены к различным местностям и суровым погодным условиям без помощи человека. Тем не менее, содержание молочных коз, чтобы они давали отличное молоко, требует минимизации стресса, вызываемого аномальной жарой и холодом, ветром и влажностью.Идеи приюта для коз должны быть в состоянии объединить все эти защитные функции.

Планы убежища для коз намного лучше, если они будут построены из дерева, поскольку металлические и каменные материалы склонны накапливать воду, что приводит к значительному снижению заболеваний, связанных с влажностью. Открытые помещения идеальны, поскольку они достаточно большие и не вызывают сильных сквозняков. Укрытия практически необходимы, когда температура достигает значений ниже пяти градусов по Цельсию. Программы приюта для коз должны также иметь эффективные вентиляционные отверстия, чтобы остановить накопление аммиака из-за разложения подстилки, фекалий и мочи.Изоляция является дополнительной важной частью пола, поскольку козы склонны лежать на холодной земле, что часто приводит к простуде.

Идеи убежища для коз должны также защищать от очень палящих температур. Козы склонны к снижению, когда температура поднимается выше 32 градусов по Цельсию. Козы с рогами или особи из тропиков могут гораздо лучше адаптироваться и испытывать меньшее напряжение. Укрытия в жарком климате должны обеспечивать хорошую изоляцию и хорошую циркуляцию воздуха через открытые перегородки.Деревья — идеальные охладители и солома или стог сена, поскольку кровля может обеспечить утепленную тень. Металлические крыши также могут быть приемлемы, если они окрашены белой краской, отражающей дневной свет. В некоторых странах крыши покрыты почвой, которая является прекрасным изолятором. Но они раздувают траву и могут пригласить коз на крышу кормиться.

Козам необходимо предоставить достаточно места, чтобы они могли получать удовольствие от физических упражнений. Проблемы с забором могут быть менее серьезными, если там достаточно места и много свежего корма.Заборы должны обеспечивать максимальную циркуляцию воздуха в жаркую погоду, но также должны обеспечивать некоторую защиту в холодные месяцы. Столбы ни в коем случае не на расстоянии пяти метров. Дно также должно иметь подкладку, чтобы дети не поползли снизу. Куриная проволока, колючая проволока и проволока для индейки могут вызвать защемление головы или рога. Вертикальные деревянные колонны или кусочки бамбука также могут привести к застреванию животных.

Конструкции сарая для коз

Конструкции козьих навесов

Конструкции сарая для коз

Конструкции козьих навесов

Конструкции сарая для коз

Конструкции козьих навесов

Конструкции сарая для коз

Конструкции козьих навесов

Конструкции сарая для коз

Конструкции козьих навесов

Конструкции сарая для коз

Конструкции козьих навесов

Конструкции сарая для коз

Конструкции козьих навесов

чертежей — оборудование для овец и планы размещения

20 долларов за 1-ю страницу, 5 долларов за каждую дополнительную страницу

Щелкните здесь , чтобы просмотреть весь список чертежей.

Чтобы сделать заказ, свяжитесь с Ресурсным центром университета по телефону (970) 491-6198 или по бесплатному телефону 877-692-9358 или напишите нам по электронной почте [email protected] .

Номер Дата Страницы Описание
5733 1952 2 Вместимость овец, 32 овцы или 18 стойл
5805 1955 1 Шерстяной ящик для завязывания флиса
5809 1955 1 Разделительные желоба для овец
5810 1955 1 Загрузочные желоба для овец
5811 1955 2 Сарай для овец
5812 1955 2 Конструкция опор для овец
5813 1955 2 Сарай для овец
5861 1958 1 Автоматическая кормушка для овец типа A
5863 1958 1 Комбинированный брудер для ягнят и кормушка для овец
5867 1960 1 Транспортные ящики для овец
5874 1960 2 Сарай для овец
5877 1960 1 Весовой ящик для овец
5905 1960 1 Овцеводство
5910 1960 1 Кормушка для сена и зерна на 10 овец
5911 1960 1 Шерстяные упаковочные стеллажи
5912 1960 1 Стойка Ewe
5913 1960 1 Кормушка для овец
5914 1960 1 Портативная кормушка для овец
5915 1960 1 Кормушка для баранины
5917 1960 1 Панели ограждения и кормушки для овец
5918 1960 1 Оборудование для овец Зерновые желоба
5919 1960 2 Сарай для овец и ягнят
5924 1961 1 Загрузочный желоб с регулируемой высотой для овец.
5926 1961 1 Приют для овец
5999 1966 3 Портативный погружной V-образный вырез для овец
6006 1967 1 Прижим для овец
6019 1967 3 Загон для овец
6043 1968 1 Загон для овец
6047 1968 1 Стул для овец
6058 1968 1 Ворота для резки овец
6096 1970 1 Сарай и загон для овец
6142 1972 1 Переносная ванночка для ног для овец
6236 1975 1 Переносное оборудование для обработки овец
6316 1979 1 Стол для резки
6321 1979 1 Загрузочный желоб для овец для двухэтажного грузовика
6323 1979 1 Распылительный желоб для овец
6328 1979 1 Кормушка для овец Fenceline

.

Добавить комментарий

Ваш адрес email не будет опубликован.
