инструкция по расчету оптимальных комфортных размеров (фото и видео)

Для производства лестниц используют различные материалы, создают нестандартные конструкции, подчёркивающие индивидуальность помещения, удовлетворяющие вкус владельца. Однако все модели без исключения объединяет основное предназначение: обеспечение удобства спуска и подъёма.

Строительство домов, перепланировка своими руками — распространённое явление. Изобилие современных материалов позволяет беспрепятственно создавать самые сложные конструкции. Лестницы не являются исключением.

На фото – проектирование лестниц.

Конструкция должна соответствовать установленным стандартам по следующим критериям:

• высота;
• ширина;
• высота подступенка.

Возможные ошибки проектирования

Фото – рекомендуемые параметры лестниц.

Прежде чем приступить к непосредственному выполнению работ, необходимо ознакомиться с наиболее распространенными ошибками, сопровождающими монтаж лестниц собственными усилиями.

Неверная высота ступеней

Согласно стандартам максимальная высота ступенек не может превышать 190 мм. На практике доказано неудобство конструкций с нарушением рекомендуемых размеров. Слишком высокие ступени особенно неудобны для пожилых людей и маленьких детей.

Максимально допустимые показатели:

• для жилых помещений — 190 мм;
• для нежилых — 170 мм.

Внимание! Ели особенности планировки не позволяют соблюдать стандарт высоты ступени лестницы, допускается коррекция с увеличением до 200 мм.

Неодинаковый размер

Различная высота может стать причиной несчастного случая. Нормальный ритм ходьбы и разные ступени — несовместимые понятия, не стоит экспериментировать.

Стандарты

На фото – стандартные названия элементов лестницы.

Строительство и отделочные работы независимо от предназначения здания осуществляются в соответствии с определёнными нормами и правилами, которые распространяют свое действие и на лестницы. В соблюдении установленных правил заинтересованы в первую очередь пользователи, так как от этого непосредственно зависит безопасность.

Это достаточно сложная архитектурная конструкция.

Следует отметить, что установленные требования можно корректировать в зависимости от специфических особенностей планировки.

• Одним из наиболее значимых стандартов является угол наклона, который колеблется в пределах от 27 до 45 градусов. Результатом превышения стандартов станет слишком крутой подъём.
• Высота ступенек лестницы регулируется вторым стандартом.
• Ширина ступени должна соответствовать размеру ступни, оптимальная ширина 280 -320 мм. Увеличение может стать причиной затруднительного шага. Если её уменьшить, неудобно будет спускаться.
• Ещё один стандарт касается ширины лестничного марша, 600 – 700 мм является оптимальным вариантом для беспрепятственного передвижения одного человека, и этот показатель считается минимальным. Наиболее распространённой величиной считается промежуток от 900 до 1000 мм, комфортная конструкция удовлетворит людей с различной массой тела и особенностями фигуры.

Поднимаясь, человек независимо от комплекции тратит в два раза больше энергии, чем при обычной ходьбе по ровной поверхности. В результате ряда экспериментов квалифицированные специалисты пришли к выводу: для создания идеальной конструкции необходимо удвоить показатели размера подступенка — прибавить ширину ступени, поскольку этот расчёт соответствует среднему шагу.

Расчёты

Необходимая ширина лестничного марша

Практикуется применение нескольких формул расчёта. Профессионалы рекомендуют не экспериментировать, а воспользоваться поверенными размерами, исключающими неприятные последствия.

Значительно проще разрабатывать проект, используя общепризнанные формулы. Для человека, принявшего решение самостоятельно осуществлять монтаж конструкции лучше выбрать самый простой вариант, который поможет избежать путаницы и ошибки. Как известно, цена исправления ошибок всегда значительно выше затрат на тщательную предварительную проработку.

Итак, наиболее распространённая формула для расчёта ширины и высоты рядовых ступеней: а+b = 450 ± 20 мм, где:

• b — ширина ступени (проступи),
• а — высота ступени (подступенка).

Запомнить её предельно просто, конечный результат удовлетворит ваши требования относительно благоустройства помещения.

Ширина проступи должна обеспечивать возможность уверенно опереться полной стопой о поверхность. Количество рассчитывается исключительно в индивидуальном порядке для каждого помещения и, прежде всего, зависит от соотношения наклона и высоты этажа.

В идеале берётся первоначальное графическое изображение предполагаемой конструкции с её последующим перенесением на бумагу. Графическое изображение существенно облегчает использование формул. Традиционно чертежи делают на миллиметровой бумаге или листке в клетку.

Деревянная лестница

На фото – варианты лестниц, вид сверху.

Наиболее распространённый вариант, привлекающий простотой монтажа и возможностью беспрепятственно осуществлять работы самостоятельно без специальных навыков -деревянная конструкция.

Существует два вида деревянных лестниц:

• маршевые;
• винтовые.

Винтовые встречаются довольно редко, как правило, являются выходом из положения для ограниченного пространства, также их используют для создания оригинальных интерьеров. Эти конструкции ограничивают многие возможности. К примеру, заносить массивную мебель практически невозможно.

Для создания деревянной винтовой лестницы необходимо проводить сложнейшие расчёты, малейшая ошибка может привести к неутешительным последствиям. Если вы остановили свой выбор именно на этом варианте, рекомендуется обратиться к профессионалу за разработкой проекта.

Маршевые являются сравнительно простой конструкцией, позволяющей максимально проявить инициативу.

Основным элементом любого проекта являются ступени, которым необходимо уделить повышенное внимание. Они состоят из подступенка (вертикальной) и проступи (горизонтальной) плоскостей. На проступь наступают ногой, подступенок — вертикальная балка, расположенная под ступенькой, выполняет функцию поддержки.

Практикуется создание конструкций без подступенка, однако эти варианты отличаются незначительной прочностью и надежностью, подвергаются деформации.

Существуют различные виды ступеней для лестницы:

• радиусные;
• поворотные;
• прямоугольные.

Деревянные винтовые лестницы: нюансы самостоятельного строительства

Количество ступеней и их ширина

Прежде всего, необходимо определиться с количеством ступеней и высотой подступенка. Эти показатели являются основой, взаимосвязаны между собой. Для измерения высоты конструкции необходимо определить расстояние от чистового пола нижнего этажа до пола следующего этажа.

Внимание! Деревянную лестницу устанавливают исключительно на чистовой пол.

В качестве примера возьмем конкретные величины, так значительно легче разъяснить правила расчёта.

Итак, инструкция по расчёту:

• расстояние до потолка — 250 см;
• межэтажное перекрытие в сочетании с полом — 35 см = 285 см;
• высота подступенка — 17 см.

Начинаем расчёт с использованием показателя подступенка (стандартные размеры от 15,2 до 19,7 см).

Расчёт количества ступеней осуществляется по следующей формуле:

• высоту лестницы делим на высоту подступенка;
• в нашем случае 16,76 = 285/17, округляем результат до 17 штук.

Существует два варианта дальнейших действий, компенсирующих округление результата формулы.

1. забежная (первая ступень) будет значительно меньше остальных (17 см).
2. осуществить точный расчёт и использовать соответствующий показатель, что значительно проблематичнее.

Высота подступенка

Фото лестниц с разным углом наклона.

Высота подступенка лестницы определяется в зависимости от сферы применения конструкции:

• I категория: внутриквартирная.

1. Высота подступенка 155 — 220 мм.
2. Глубина 245 — 260 мм.
3. Также практикуется изготовления элементов высотой 165 — 200, при глубине 220 — 300 мм.
4. Исключения составляют лестницы, предназначенные для людей с ограниченными способностями, проекты разрабатываются в соответствии с действующими нормативами, к изучению которых следует подойти с максимальной ответственностью.

• II категория: для общественных зданий.

1. Высота подступенка: 135 — 180 мм.
2. Глубина проступи: 280 — 340 мм. Для этой категории обязательно учитываются требования, обеспечивающие удобство перемещения людей с ограниченными возможностями.

• III категория – прочие.

1. Высота подступенка: 150-190 мм.
2. Глубина проступи: 250 — 320 мм.

Общие указания

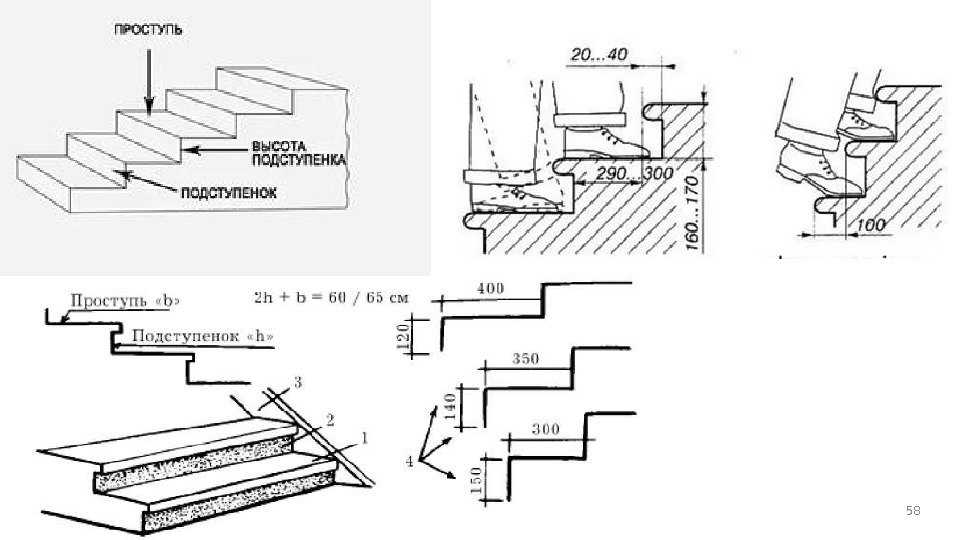

На фото – соотношение высоты и ширины.

Формула проектирования: (2R + G) = 2 подступенка + проступь, где:

• 2R — удвоенная высота подступенка;
• G — глубина проступи.

Результат независимо от категории должен быть в пределах 550 мм-700 мм.

Для помещений с нестандартной планировкой (потолками) с целью выравнивания ступеней возможно немного снизить уровень пола верхней площадки. Порожек делать не рекомендуется, идеальным вариантом считается слегка наклонный пол, в виде пандуса.

Учитывая, что для округления результатов формулы жертвуют миллиметры, уклон не будет бросаться в глаза, не доставит неудобств в передвижении.

Для изготовления ступеней и подступеней используют деревянные доски:

• для подступеней наиболее распространенная толщина — 3 см;
• для ступеней — 4 см.

Древесина легко поддается обработке, соответственно, вы с лёгкостью можете корректировать размеры, используя специальные инструменты. Для создания надёжной, долговечной конструкции ступени и подступени рекомендуется крепить саморезами и клеем.

Даже в результате самых точных расчетов возникает необходимость подгона отдельных элементов, при этом главное не торопиться, так как недостаток компенсировать значительно проблематичнее.

Заключение

Используемая стандартная высота ступеней лестницы избавит вас от неприятных последствий, максимальная экономия возможна при точном расчёте необходимых материалов.

Используйте формулы, учитывайте рекомендации профессионалов, и результат будет радовать функциональностью и безупречным внешним видом на протяжении длительного периода, не требуя дополнительного вмешательства. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Высота и ширина ступеней лестницы гост

Автор stairsekb На чтение 12 мин. Просмотров 633 Опубликовано 18.06.2021

Содержание

При устройстве лестницы важную роль в безопасности играют не только ступени, но и ограждающие конструкции. Поэтому в ГОСТе прописаны и их идеальные размеры.

Чтобы грамотно сделать удобную и безопасную конструкцию, необходимое если и не придерживаться в точности, то обращать внимание на следующие рекомендации ГОСТа.

Как правило, в регламентирующих документах рекомендованный угол лестниц для использования в быту и для эксплуатации в общественных зданиях составляет 30-45 градусов. Но есть и иные варианты.

Основные рекомендации ГОСТ

Подъемные элементы конструкции состоят из проступи и подступенка. Проступь определяет ширину ступени, а подступенок – ее высоту. Нормы и правила, прописанные в ГОСТе, помогут определиться с правильными размерами данных элементов.

Также можно ориентироваться на «золотой шаг», который характеризуется наиболее комфортными размерами ступеней лестницы. В данном случае величина шага составляет 63-64 см, а выбранный угол наклона должен быть равен 30 градусам. Идеальное соотношение ширины проступи и высоты ступени будет равно 29 см на 17 см.

Помимо наклона на выбор размеров элементов влияет и количество ступеней. Один марш должен содержать от трех до 16 элементов. Если количество подъемных элементов больше десяти, то рекомендуется сделать маршевую площадку. Желательно, чтобы оно было нечетным. Таким образом, человек будет начинать и заканчивать восхождение или спуск одной и той же ногой, что считается более комфортным.

Например, если угол составляет 33 градуса, ширина ступени определяется как 26 см, а ее высота – 17 см. Если наклон 37 градусов, ширину уменьшают до 34 см, а высоту, наоборот, увеличивают до 18 см. При наклоне лестницы в 45 градусов и ширина, и высота соотносятся 1:1, то есть 20 см на 20 см.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.

Отметим, что правильно сооруженная лестница без подступенков не теряет ни в безопасности, ни в удобстве эксплуатации.

Особое внимание уделяется ступеням. Стандартный их вариант состоит из двух фрагментов.

Винтовые конструкции

Исключением в плане указанных параметров могут быть лестницы, выполненные в винтовом варианте исключительно из дизайнерских соображений. Тогда и ширина самой конструкции, и глубина ступеней выбираются в более комфортных для эксплуатации параметрах.

В частном доме, ради экономии пространства, нередко ширину проступи уменьшают до 25, а то и до 20 см. Однако в этом случае рекомендуется проектировать лестницу со сквозными ступенями, то есть не закрывать подступенки материалами. Иначе лестничной конструкцией пользоваться станет крайне неудобно: ширины ступенек на марше для уверенной опоры на проступь будет хватать разве что детям.

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Если рост и, соответственно, длина шага пользователя выходят за стандартные пределы, стоит изменить данные и вместо суммы ширины проступи и высоты подступенка, равной в среднем 450 мм, взять большее или меньшее значение.

Если есть возможность устроить двухпролетную или с забежными ступенями лестницу, задача расчета с одной стороны усложняется, с другой – позволяет получить стандартную высоту ступени без уменьшения проступи.

Размеры ступеней лестницы: ГОСТ и СНиП

Для упрощения расчетов можно привести статистически выведенные данные по удачному соотношению высоты и ширины ступеней.

Строительные нормы дают рекомендации по оптимальному подбору параметров, но следует учитывать – это именно рекомендации, по крайней мере по отношению к частным домам.

Важно учитывать, что длина проема и длина горизонтальной проекции (длина марша) совпадают не обязательно. Это связано с тем, что необходимо обеспечить высоту пространства над головой пользователя не менее 2 м. При высоте межэтажного перекрытия 2,7 м первые три или даже четыре ступени можно расположить за пределами проема, а при высоте 2,5 м – только одну-две.

В том случае если предполагается переносить крупногабаритные предметы, а также для свободного встречного движения двух людей длина ступеней должна быть не менее 125-150 см.

Следующим важным параметром является ширина ступени. Данный показатель, как и высота ступени, зависит от угла наклона лестницы и числа ступеней в марше.

При проектировании, помимо несущих нагрузок на опорные конструкции, очень важно правильно рассчитать оптимальные размеры ступеней лестницы, влияющие на комфортное и безопасное использование конструкции.

Высота ступеней лестницы в своем доме

Комфортным размером считается показатель в 25-30 см. При таком значении проступь способна полностью вместить стопу взрослого человека. Допускается снижать данный показатель на технических лестницах с нерегулярным использованием.

Данные параметры одинаково относятся как к маршевым лестницам, так и к винтовым.

При проектировании лестницы вы непременно столкнетесь с необходимостью расчета ступеней. Чтобы определить размеры ступеней для вашей лестницы, необходимо придерживаться стандартов, определенных в ГОСТ и СНиП, тогда конструкция получится безопасной и комфортной для передвижения. Размер ступеней однотипно определяется практически на любой лестнице, исключением являются уникальные дизайнерские решения, однако эти размеры также приближены к общепринятым стандартам.

Не маловажным критерием в выборе длины ступени является площадь помещения, в котором расположена лестница.

Схематическое изображение основных параметров, необходимых для расчета высоты ступени

Для того чтобы определить высоту ступеньки, используются специальные формулы и правила. Подобные методики позволяют провести вычисления с учетом стандартов ГОСТ. Это значительно облегчает процесс проектирования и позволяет сразу вывести более-менее подходящие цифры. Таким образом, удобная высота для каждой ступени лестницы может быть рассчитана одним из следующих методов:

Для определения высоты ступенек лестницы, соответствующей СНиП, учитываются следующие данные:

Прочие стандарты

Высота лестничных ступеней или, другими словами, высота подступенка – это один из важнейших параметров, на основании которого строится весь проект лестницы. Согласно ГОСТ определена стандартная высота для ступеней лестницы, она находится в пределах 12-25 см.

Для правильного расчета высоты ступени используются специальные формулы

Высота ступени лестницы согласно ГОСТ является одним из базовых параметров для проектирования удобного и безопасного подъема. При этом также важно учитывать нормы СНиП и соотносить данные с другими характеристиками проекта. Рассмотрим подробнее, какой должна быть оптимальная высота для ступени лестницы того или иного плана.

Для удобства принято брать значение в 15-17 см для уличных маршей. Для внутренних лестниц нужно сократить площадь, занимаемую под их строительство, поэтому устанавливается немного большее значение, а именно 17-22 см.

Эта тема интересная, и стоит чуть подробнее узнать, какой должна быть оптимальная высота для ступеней лестничной конструкции того или иного плана. Поэтому, перед тем, как перейти к конкретике, необходимо ознакомиться с видами ступеней, которые могут использоваться при монтаже лестничного объекта. Высота ступенек лестницы или, иными словами, высота под ступенькой – это один важнейший параметр, основываясь на котором, составляется весь проект школьной, домашней или любой другой лестницы.

При выборе лестницы для дома обязательно следует обращать внимание на высоту ступеней

Оптимальная высота ступеней лестницы в своем доме и виды конструкций

Если стандарт будет искажен, по такой лестнице будет очень сложно и некомфортно передвигаться. Кстати, от правильного расположения и монтажа зависит, и безопасность, и расход энергии.

Это:

Сделать интерьер загородного дома оригинальным и необычным можно при помощи лестницы Гусиный шаг. Подробнее о таком типе лестницы в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-gusinyj-shag.

Обратите внимание: формула расчета ступеней лестницы представлена в одной из предыдущих наших статей.

Строительство подобных объектов имеет определённые стандарты, на которые следует опираться при возведении лестницы:

Что нам предписывают ГОСТ и СНиП?

Ссылаясь на СНиП, можно увидеть:

Но практический опыт показывает, что безопасность и удобство смогут обеспечить немного иные размеры.

Предусматривая при возведении лестницы угол наклона, стоит отметить, что рекомендаций норм строительных стандартов в этом вопросе не установлено. Однако, уклон лестницы определяется соотношением проступи и подступенка, и делая упор на максимум и минимум высоты и глубины ступени, то угол наклона колеблется в пределах 33 – 45 градусов. Для лестниц пологих (внутренних) оптимальным считается значение до 38 градусов, а для лестниц крутых (подсобных, чердачных) — до 45 градусов.

Согласно все тем же требованиям безопасности, не только размеры и геометрию лестничных маршей надо учитывать при монтаже изделий. Очень важно также знать количество ступенчатых конструкций на одно здание. Стандартно в одном здании должно быть не менее двух лестниц (основная и дополнительная, предназначенная для возможной эксплуатации людей). В зданиях секционного типа допускается одна лестница на секцию, при этом очень важно организовать переход между секциями (обычно выше 6-го этажа).

Опираясь на СНиП, можно спроектировать и смонтировать изделия, удобные для перемещения снизу вверх и в обратном направлении, прочные и безопасные. Их соблюдение особенно необходимо при возведении ступенчатых конструкций в зданиях общего пользования, отличающихся интенсивным движением. В случае наличия соответствующих требований в ГОСТ, необходимо сопоставить оба документа и учесть следующие характеристики:

Каждый из материалов привлекателен по-своему, но и недостатков эти покрытия не лишены. Это касается всех покрытий, за исключением C3 технологии облицовки лестниц, разработанную и запатентованную компанией «Инноформа» из Твери. Среди достоинств C3-лестниц можно выделить:

Требования к ограждающим конструкциям

Облицованная по технологии C3 лестница, выглядит внешне безупречно, при этом вы можете подобрать цветовое решение в соответствие с выбранным дизайном основной конструкции. Особо стоит остановиться на рельефном рисунке, делающим C3-лестницы узнаваемыми. Но этот шаг производитель предпринимает не только ради эстетического совершенства, лестницы, облицованные по данной технологи, не скользят при любой погоде. В этом уже убедились заказчики из многих регионов России, включая те, где климат сложно назвать мягким.

При проектировании и монтаже лестничных конструкций, следует учитывать множественные факторы, но безопасность людей интересует в первую очередь. Чтобы передвигаться по ступеням было комфортно, они должны иметь «правильный» размер проступи и подступенков, при этом должен соблюдаться угол наклона и расстояние между ступенями и перекрытием. Что касается основных нормативных актов, то это, в первую очередь, некоторые ГОСТы:

Помимо требований ГОСТ при устройстве ступенчатых конструкций, их монтаже и облицовке лестниц на улице и внутри помещений, применяют также Строительные Нормы и Правила, или СНиП. В них можно найти методические указания, которые необходимо учитывать при монтаже и облицовке лестниц. Некоторые требования ГОСТ и СНиП пересекаются, но когда речь идет о комфорте и безопасности людей именно требования СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» обязательны к исполнению.

Среди требований нормативных актов также важно учесть, что максимальное количество ступеней в одном марше не должно превышать 18 единиц, при этом рекомендованная глубина проступи 250 мм, при этом высота подступенка считается идеальной, если она не ниже 150 и не выше 200 мм, хотя разумные отклонения допускаются. Обычно все ступени лестницы имеют одинаковую высоту, в некоторых случаях допускается несовпадение, но в пределах 5 мм.

Если заранее грамотно рассчитать высоту и ширину ступеней лестницы, тогда она будет комфортной и безопасной для всех членов семьи

Следует отметить, что зачастую, в частных домах используются винтовые лестницы.

Числовые параметры размеров лестничных конструкций любого назначения оговариваются рядом нормативных документов, требования которых обеспечивают безопасность и эргономичность лестниц.

Ширина и высота ступенек лестницы: параметры эргономичности

Лестница в доме должна быть безопасной и практичной, поэтому важно правильно выбрать высоту ступеней Лестницы относятся к строительным конструкциям, обеспечивающим безопасность и комфортность передвижения. Поэтому к размерам лестничных конструкций, материалам из которых они изготовлены и самой технологии строительства предъявляются повышенные требования эргономичности, надежности и безопасности.

Но их параметры также устанавливаются требованиями СНиП. Кроме того, при проектировании и строительстве лестниц в своих домах необходимо придерживаться нормативных требований к размерам.

Эргономичность и безопасность лестничных конструкций обеспечивается следующими параметрами: размерами лестницы, которые соответствуют требованиям СНиП и ГОСТ; оптимальным соотношением между различными элементами лестничной конструкции; материалом, из которого изготовлена лестница; соблюдением технологии изготовления и установки лестничных элементов. Что касается размеров основных компонентов лестницы и соотношений между ними, то здесь существуют конкретные, полученные, эмпирическим путем пропорции.

Выполнение этих требований позволяет спроектировать и построить удобную, безопасную в эксплуатации лестницу, построенную с минимальным расходом строительных материалов.

2.4.7. При повороте пандуса или его протяженности более 9 м не реже чем через каждые 9 м рекомендуется предусматривать горизонтальные площадки размером 1,5 x 1,5 м. На горизонтальных площадках по окончании спуска следует проектировать дренажные устройства. Горизонтальные участки пути в начале и конце пандуса следует выполнять отличающимися от окружающих поверхностей текстурой и цветом.

2.4.6. Пандус обычно выполняется из нескользкого материала с шероховатой текстурой поверхности без горизонтальных канавок. При отсутствии ограждающих пандус конструкций следует предусматривать ограждающий бортик высотой не менее 75 мм и поручни. Зависимость уклона пандуса от высоты подъема рекомендуется принимать по таблице 12 Приложения N 2 к настоящим Методическим рекомендациям. Уклон бордюрного пандуса следует, как правило, принимать 1:12.

2.4.9. В зонах сопряжения земляных (в т.ч. и с травяным покрытием) откосов с лестницами, пандусами, подпорными стенками, другими техническими инженерными сооружениями рекомендуется выполнять мероприятия согласно пункту 2. 1.5 настоящих Методических рекомендаций.

Также данный список нормативных документов, предназначенный для качественного производства и установки деревянных лестниц, может быть дополнен стандартами ГОСТ 21.101-97 и ГОСТ Р53254-2009.

После проведения расчетов специалисты разрабатывают чертеж, производимый в трех проекциях, притом на верхней, как правило, размещается нарисованный план объекта. Также в чертеже указывается направление движения, описываются металлические и деревянные детали.

Список используемых нормативных актов

Производители придерживаются в своих работах следующих нормативных актов:

Первый содержит в себе общие требования, касающиеся проектной нормативной базы, второй – технические характеристики внешних изделий. Для лестниц приставного типа предназначен свой ГОСТ – Р53254-2009.

Эргономичность и устойчивость – главные условия, предъявляемые к деревянным лестницам, основательно расписанные в соответствующих государственных документах. Нормативы подразумевают учет каждого элемента конструкции, вплоть до размера ступенек, высоты проема и наклонного угла всей лестницы. Требования к созданию и монтажу надежного деревянного механизма можно найти в ГОСТах по лестницам из древесины.

Требования к лестницам. Общие рекомендации по высоте, перемычке, ступеням и подступенкам

🕑 Время чтения: 1 минута

Лестница является важным компонентом здания, помогающим перемещаться между двумя этажами. Неправильно спроектированные лестницы могут привести к серьезным травмам и даже смерти, если необходимые правила и строительные нормы и правила не соблюдаются должным образом. Следовательно, проектирование лестниц в соответствии с установленными правилами важно с точки зрения безопасности.

В этой статье мы обсудим общие рекомендации по высоте, проступи, подступенку и высоте лестницы.

Содержание:

• Высота или подъем лестницы
• Ширина лестницы
• для лестницы
• Вертикальный подъем для лестницы
• Высота подъема
• Глубина протектора
• Общие точки, чтобы запомнить, в то время как строительные ступени
• 26 2
• . Лестницы

  Подъем — общая высота всей лестницы, от самой низкой точки до самой высокой точки. Подъем является важным измерением для определения места и места приземления.

  Как правило, площадка должна быть предусмотрена на каждые 12 футов (365,8 см) подъема в соответствии с нормами пожарной безопасности. Нет другого кода для длины подъема или высоты лестницы, кроме площадки, поскольку каждая лестница индивидуальна и зависит от высоты этажа.

  Ширина лестницы

  . таблицу выше. Если ширина лестницы больше минимальной указанной ширины, на лестнице должны быть установлены поручни. Установленные поручни не должны выступать более чем на 4 ½ дюйма с каждой стороны.

  Рис. 1: Ширина лестницы.

  Узкие лестницы затрудняют перенос предметов вверх и вниз по лестнице. Недостаточно широкие лестницы могут быть опасны во время пожарного выхода, так как могут затруднить эвакуацию.

  Высота лестницы

  Расстояние в чистоте между линией наклона, примыкающей к ступеням, и полом вышеназванного этажа называется высотой. Минимальный размер над головой составляет 6 футов 8 дюймов.

  Рис. 2: Высота лестницы.

  Вертикальный подъем для лестниц

  Лестницы не могут быть продолжены без площадки или уровня пола, разделяющего лестничный марш. Согласно спецификациям правил, максимальная вертикальная высота 147 дюймов (12 футов 3 дюйма) должна быть обеспечена между площадками или уровнями пола для лестничного марша.

  Если расстояние между уровнями пола превышает 147 дюймов, лестничный пролет потребует ровной площадки где-то посередине, чтобы разбить лестничный пролет.

  Рис. 3: Вертикальный подъем лестницы .

  Высота подступенка

  Расстояние по вертикали между двумя соседними ступенями называется высотой подступенка. Высота подступенка, предписанная нормами, не более 7 ¾ дюймов в высоту. Все стояки должны быть одинаковой высоты. Самый высокий стояк не может отличаться от самого маленького более чем на 0,37 дюйма.

  Рис. 4: Высота подступенка.

  Подступенки могут иметь наклон до 30 градусов от нижней стороны протектора. Они могут быть сплошными, открытыми или иметь любой рисунок, при условии, что пробелы не позволяют пройти сфере диаметром 4 дюйма. Это предотвращает застревание головы маленьких детей между стояками.

  Максимальная высота подступенка должна составлять 19 см для жилых высотных зданий и 15 см для других зданий, их количество не должно превышать 12 на пролет.

  Глубина протектора

  Глубина протектора измеряется по горизонтали между вертикальными плоскостями переднего выступа соседних протекторов и под прямым углом к ​​передней кромке протектора.

  Размер ступени (минимум 10 дюймов / 25,4 см) определяется средним размером стопы взрослого человека, хотя необязательно, чтобы вся стопа помещалась на ступени, чтобы подниматься по лестнице было комфортно и безопасно. .

  Рис. 5: Глубина протектора.

  Минимальный размер протектора составляет 11 дюймов. Если под материал протектора делается выступ, то минимальную глубину протектора можно принять равной 10 дюймам или 25,4 см.

  Выступ носа должен быть не более 1 ¼ дюйма и не менее 3/4 дюйма. Опять же, допуск ступеней или выступа должен быть не более 0,37 дюйма.

  Общие моменты, которые следует помнить при строительстве лестниц

  1. Поручни должны быть на высоте не менее 100 см от центра ступени.
  2. Внутренние лестницы должны быть полностью изготовлены из негорючего материала.
  3. Парадная лестница и пожарная лестница должны быть непрерывными от первого этажа до уровня террасы.
  4. Через лестничную клетку не должны проходить электрические шахты/каналы переменного тока, газовые трубы и т. д. Лифт не должен открываться на лестничной площадке.

  Подробнее: Типы лестниц, используемых в строительстве

  Подступенки и ступени лестницы Размеры и чертежи

  Здания

  >

  Детали лестниц

  Реакция на движение человеческого тела, размеры и взаимосвязь подступенков а гусеницы регулируются, чтобы сделать вертикальное движение безопасным и легким. Крутые лестницы делают подъем более утомительным и опасным, в то время как пологие лестницы неудобны и неэффективны для нашего человеческого шага. Строительные нормы и правила были созданы для контроля минимальных и максимальных размеров подступенков и проступей.

  В качестве общего практического правила для достижения удобного соотношения между размерами подступенка и проступи можно использовать следующие формулы:
  ‍
  Проступь (дюймы) + 2x Подступенок (дюймы) = 24–25 дюймов (26 дюймов для наружных лестниц). )
  Подступенок (дюймы) x Шаг ступени (дюймы) = 72–75 дюймов

  • ‍ ‍ Размеры подступенка и ступени должны быть постоянно одинаковыми в целях безопасности; строительные нормы и правила ограничивают отклонение до 3/8″ | 10 мм
  • Нижняя сторона стояков должна быть наклонной или иметь угол не менее 60° между выступами и горизонтальной поверхностью
  • Открытые подступенки не допускаются в соответствии с рекомендациями ADA


  В ответ на движения человеческого тела размеры и взаимосвязь подступенков и ступеней регулируются, чтобы сделать вертикальное движение безопасным и легким. Крутые лестницы делают подъем более утомительным и опасным, в то время как пологие лестницы неудобны и неэффективны для нашего человеческого шага. Строительные нормы и правила были созданы для контроля минимальных и максимальных размеров подступенков и проступей.

  В качестве общих эмпирических правил для достижения удобного соотношения между размерами подступенка и проступи можно использовать следующие формулы:
  ‍
  Проступь (дюймы) + 2 подступенка (дюймы) = 24–25 дюймов (26 дюймов для наружных лестниц)
  Подступенок (дюймы) x проступь (дюймы) = 72–75 дюймов Размеры подступенка и ступени должны быть постоянно одинаковыми в целях безопасности; строительные нормы и правила ограничивают отклонения до 3/8″ | 10 мм

  Нижняя сторона подступенков должна быть наклонной или иметь угол не менее 60° между выступами и горизонтальной поверхностью
  Открытые подступенки не допускаются в соответствии с рекомендациями ADA


  Обновление до PRO

  * В разделе «

  Высота:

  Ширина:

  Глубина:

  Длина:

  Вес:

  Высота рока | 180 мм макс.
  Глубина протектора: 11 дюймов | мин. 280 мм
  Выступ носа:  1,5 дюйма | 38 мм макс.
  Радиус выступа: .5″| 13 мм макс.

  Свойства

  Связанные коллекции

  Связанные теги

  Поделиться

  Текст от

  Брайан Мэддок

  Обновлено

  8 апреля 2020 г. Доступно в форматах DWG (CAD, Imperial и Metric), SVG, JPG. Доступно в форматах 3DM (Rhino), OBJ (NURB), SKP (Sketchup)

  Обновление до Dimensions Pro

  Блокировщик рекламы

  Наслаждаетесь бесплатными рисунками? Мы тоже!
  Реклама помогает финансировать нашу работу.
  Поддержите проект, отключив
  или добавив блокировщик рекламы в белый список при просмотре Dimensions.Guide. Спасибо!

  Детали лестницЗдания

  Просмотреть всю коллекциюОбзор

  Детали лестниц относятся к стандартным требованиям для каждого из различных компонентов лестничного марша.

  Categories: Разное

  Добавить комментарий Отменить ответ

  Ваш адрес email не будет опубликован. Обязательные поля помечены *

  Комментарий *

  Имя *

  Email *

  Сайт

  Тип здания	Минимальная ширина
  Жилые	1.00 — 1.25 M
  9	7.00 — 1.25 M
  1.00 — 1.25 M
  7.0040	1,5 м
  Сборка	2,00 м
  Образование	1,50 М
  Института	2,00 М
