Способы соединения стропил между собой по длине и в коньке

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию, состоящую из рядов элементов, которые должны быть надежно соединены между собой. На стропила действуют временные и постоянные нагрузки в виде кровельного материала, ветра и снегового покрова. Именно от качества крепления элементов друг с другом зависит надежность и долговечность всей кровли.

При рассмотрении технологии монтажа кровли, особое внимание следует уделить способам соединения стропил. Рассмотрим несколько основных соединительных узлов – узел соединения в коньке и узел стыкования во время наращивания.

Выполнение узла стыкования стропил во время сращивания

В том случае, когда расстояние между стенами здания слишком большое и длины деревянных элементов не хватает, не стоит тратить время и деньги на приобретение новых строительных материалов. Для увеличения длины стропильных элементов можно воспользоваться способом сращивания. Такое решение позволит не только использовать имеющиеся материалы, но и получить конструкцию без увеличения ее толщины. Для увеличения длины стропил используются следующие методы: встык, внахлест, косого прируба, в три доски, с опорой на прогон.

Видео о сращивании стропил

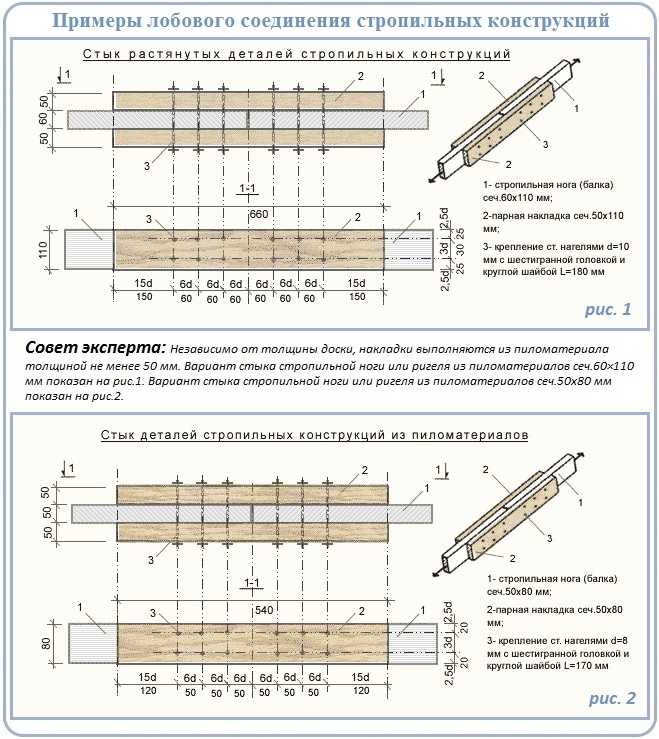

Сращивание методом встык

Для выполнения данного вида сращивания стропил в месте их соединения, деревянные элементы необходимо обрезать под углом 90^о. После этого края необходимо плотно соединить друг с другом и закрепить с помощью крепежного элемента. В качестве крепежного элемента используются накладки из дерева или металла, которые фиксируются гвоздями или саморезами соответствующей длины. Накладки устанавливаются с двух сторон стропила. Саморезы и гвозди прибиваются только в шахматном порядке.

Сращивание методом внахлест

Особенностью сращивания методом внахлест является то, что нет необходимости выполнения точного среза торцевых частей стропил. Деревянные элементы накладываются один на другой. Чаще всего для закрепления стропил используются гвозди. Забиваются они по всей длине нахлеста в шахматном порядке. Также в качестве крепежного элемента могут быть использованы шпильки с гайками или шайбами.

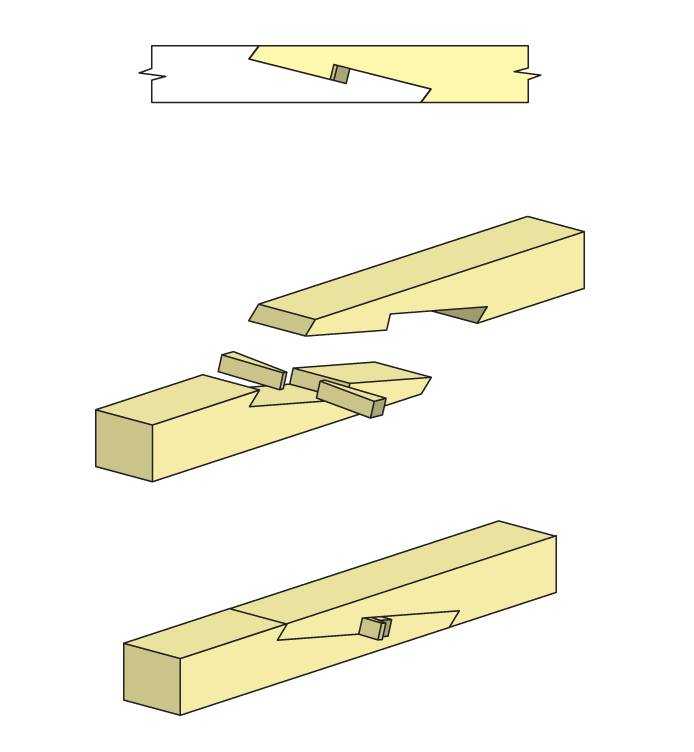

Сращивание методом косого прируба

Для сращивания методом косого прируба, концы стропила обрезаются под углом 45^о. После обрезки краев, их необходимо состыковать, и просверлить сквозное отверстие, которое необходимо для дальнейшего крепления с помощью болта. Стяжка стропильных элементов выполняется болтами с шайбами. Болты необходимо использовать диаметром 12 мм или 14 мм.

Сращивание методом в три доски

Для увеличения длины стропильной ноги, при использовании метода сращивания в три доски, потребуются доски, прокладки и крепежные элементы. Для того чтобы сделать сращивание, необходимо часть стропильной ноги уложить между двумя досками внахлест. В данном случае размер наложения элементов должен быть не менее 1 метра. Крепление деревянных элементов осуществляется путем забивания гвоздей в шахматном порядке. Промежуток между двумя досками заполняется прокладками, изготовленными из дерева.

Толщина деревянных прокладок должна быть равна толщине центральной доски. Таким образом удастся выполнить максимально жесткую стропильную ногу.

Сращивание методом с опорой на прогон

В том случае, когда все стропила наращиваются на одинаковом расстоянии относительно кровельного свеса, сращивание выполняется методом с опорой на прогон. Для этого необходимо установить горизонтальный прогон на стойках. Стойки могут опираться на внутреннюю часть несущих конструкций или же на колонны.

[stextbox id=”alert”]Соединение двух частей стропильной ноги осуществляется с помощью скоб. После этого конструкция дополнительно прибивается к прогону с применением гвоздей. Такой способ сращивания позволит добиться оптимальной жесткости стропила.[/stextbox]

Выполнение узла соединения стропил в коньке

Одним из основных узлов стропильной системы является место соединения элементов в коньке. Это одна из тех частей, которая отвечает за прочность всей конструкции. Ее неправильное выполнение, как правило, влечет за собой возникновение аварийной ситуации. От крепления стропил в коньке зависит, будут ли стропильные ноги расходиться к низу под воздействием собственного веса. Для выполнения узла соединения стропил в коньке используются следующие способы: встык, на прогон, внахлест.

Соединение стропил в коньке встык

Для того чтобы выполнить соединение стропил в коньке встык, необходимо срезать деревянные элементы под углом, который будет соответствовать углу наклона ската. Для соединения стропил между собой необходимо использовать гвозди. Забивать гвозди следует таким образом, чтобы образовался угол. Такой способ позволит крепежному элементу проникнуть в противоположную часть деревянного бруса. Для придания конструкции большей надежности используются накладки из металла и дерева. Чтобы закрепить накладку из дерева потребуются гвозди, а накладку из металла – болты.

Соединение стропил в коньке на прогон

При выполнении данного вида соединения, упор стропильных элементов осуществляется на брус конька крыши. Соединение стропил в коньке на прогон подходит только в том случае, если расстояние между стенами большое и длина стропил превышает более 4,5 м, а также, если владелец не планирует использовать чердачное помещение по назначению или оно отсутствует вовсе. Ведь для установки конькового бруса потребуется монтаж опор.

Следует также учитывать, что данный вид соединения потребует немалого количества строительных материалов. Технология крепления стропил между собой, практически не отличается от технологии соединения стропильных элементов встык. Единственное отличие – установка стропил выполняется по отдельности.

Соединение стропил в коньке внахлест

Наиболее распространенным способом соединения стропил в коньке является соединение внахлест. В данном случае стык будет находиться на боковой поверхности, а не на срезе конька. В качестве крепежного элемента используются болты или шпильки с шайбами. Ни в коем случае нельзя использовать гвозди!

Вышеперечисленные способы соединения стропил между собой по длине и в коньке позволяют получить надежную стропильную конструкцию. От надежности стропильной конструкции зависит безопасная эксплуатация кровли в любых условиях. С помощью данных методов можно создать крышу любой сложности, при этом используя стандартные строительные материалы и крепежные элементы.

по длине, внахлест, встык, узлы, между собой, по ширине

У крыши дома две главных цели: защита дома от неблагоприятных погодных условий и сохранение внутри дома тепла. Основой несущей способности крыши, которая может выдержать и вес кровельного материала, и сильные удары ветра, и вес снега зимой или потоки дождя летом, служит система стропил.

Варианты стропильных конструкций.

Длина стропила прямо зависит от расстояния от конька крыши до верхней части стены. Довольно часто при устройстве стропильной системы получается, что имеющейся в наличии стандартной длины бруса или доски недостаточно для устройства стропильной системы. В этом случае применяют наращивание или сращивание стропил.

Наращивание или сращивание – в чем разница?

Основными элементами стропильной системы крыши являются вертикальные стойки, подкосы и наклонно уложенные стропильные ноги. Стропильные ноги верхними концами укладываются на специальную балку-прогон, закрепленную на вертикальных стойках, а нижними – на уложенный на стену специальный опорный брус – мауэрлат. Сечение элементов стропильной системы прямо зависит от предполагаемой нагрузки на крышу, а их длина – от геометрических размеров ската.

Элементы стропильной системы.

Эти два параметра – сечения и длина – не всегда соответствуют нужным параметрам, и приходится усиливать или удлинять конструкцию. Увеличение сечения элементов стропильной системы называется наращивание стропил, а увеличение длины – сращиванием стропил по длине. Оно выполняется, если нужно увеличить длину стропильных ног.

Несмотря на схожесть в названиях, это две совершенно разные строительные операции. Наращивание стропил – это когда усиливают какой-то, чаще всего вертикальный, элемент конструкции, соединяя вместе 2 одинаковых по длине бруса или доски. Проще говоря, нарастить – это соединить два одинаковых элемента в один для усиления его прочности. При сращивании элементы удлиняют, соединяя между собой торцы кусков одного диаметра так, чтобы общая их длина соответствовала расчетной длине стропильных ног.

Вернуться к оглавлению

Основные правила сращивания стропильных ног

Удлиняются стропила врубкой с дополнительной фиксацией места соединения болтами, гвоздями и (или) скобами. Врубку нужно сделать, чтобы две части стропила максимально плотно прилегали друг к другу. Если есть возможность выбора, нужно всегда выбирать наиболее простой способ врубки. Место врубки нужно дополнительно скрепить, чтобы она смогла выдержать все нагрузки, а при необходимости и усилить металлическим креплением.

Сращивание стропил можно выполнить 3 способами: соединением встык, сращиванием “косым прирубом” и удлинением внахлест. Окончательный выбор способа делают непосредственно во время монтажа стропильной системы. При выборе нужно обязательно учитывать квалификацию выполняющего сращивание, имеющийся в наличии строительный материал (доска или брус) и вид крыши (скатная, полувальмовая или вальмовая). Независимо от выбранного способа, для удлинения стропил понадобятся инструменты:

Инструменты для сращивания стропильных ног.

• топор;
• пила-ножовка;
• поперечная пила;
• лучковая пила;
• молоток;
• киянка;
• рубанок;
• шерхебель;
• долото;
• стамеска;
• ручная или электродрель с набором сверл.

Несмотря на довольно внушительный список инструментов, в самом процессе сращивания нет ничего сверхсложного.

Для сращивания встык соединяемые торцы брусков или досок обрезают под углом строго в 90º. В месте стыковки торцов с двух сторон крепятся накладки длиной минимум 50 см. Накладки крепятся гвоздями в шахматном порядке – минимум 8 гвоздей на накладку (по четыре в каждый из соединяемых торцов). В последнее время гвозди все чаще заменяют длинными саморезами или же, если соединяются торцы досок, взятыми на болты с гайками металлическими пластинами.

Важная деталь: для предохранения места соединения от случайных боковых нагрузок в торцах соединяемых частей высверливаются отверстия, в которые вставляется железный штырь. Более простой, но и более трудоемкий способ – стыковка с шипом.

Схема сращивания стропильных ног.

При этом способе на торце одной части вырезается шип, а на торце другой – выдалбливается паз. Вставленные друг в друга, они, как и железный штырь, будут препятствовать боковым нагрузкам.

Чтобы срастить стропилину “косым прирубом”, соприкасающиеся торцы частей стропила подрезают под углом в 45º, после чего срезы накладываются один на другой, и посредине места соединения скрепляются болтом диаметром 12 или 14 мм. Для этого в месте крепления высверливается сквозное отверстие, размер которого должен соответствовать диаметру болта. Если отверстие будет больше, в месте крепления появится люфт, создающий дополнительную нагрузку на прогиб.

Техника удлинения стропил внахлест подразумевает нахлест одной части стропил на другую минимум 1 м, затем, как и в случае использования способа “встык”, соединенные элементы скрепляются гвоздями в шахматном порядке. Иногда для крепления используют металлические шпильки, на которые с обоих концов закручивают гайки с шайбами. Этот способ хорош тем, что не нужно соблюдать идеальную точность в торцах соединяемых элементов.

Соединение внахлест чаще применяют при использовании в качестве стропильных ног досок. Соединение в “косой прируб” обычно используют при удлинении бруса большого сечения. Соединение встык можно использовать в обоих случаях.

При любом способе сращивания место стыковки становится своеобразным пластичным шарниром.

Но поскольку стропилина должна быть равномерно жесткой по всей своей длине, то сращивание нужно выполнять на расстоянии, не превышающим 15% длины пролета от точки опоры, на которую устанавливается стропилина (прогон, мауэрлат или промежуточная опора).В этом случае прогиб стропилины в месте соединения будет максимально приближаться к нулевой отметке.

Вернуться к оглавлению

Спаренные и составные стропила

Схема усиления стропильных систем дополнительными подкосами.

Эти два вида стропил, выполненные из досок, удлиняют довольно часто. Для их удлинения обычно используют способ “внахлест”. Спаренные стропила устраиваются из двух или больше досок, которые соединяются широкими сторонами и сшиваются в шахматном порядке гвоздями.

Чтобы увеличить длину такого стропила, его стыкуют с такой же спаренной системой. В случае стыковки одна доска в каждой системе должна выступать над другой как минимум на 1 м, и именно эти доски и скрепляются между собой. Такой способ стыковки позволяет создать надежную общую конструкцию стропильных ног, не уступающую по прочности стропилам из цельного бруса, что позволяет применять такие стропила при устройстве вальмовых и полувальмовых типов крыш.

Для составного стропила нужны три доски. Между двумя одинаковыми по длине досками укладывается третья, той же ширины, что и первые две. Причем укладывается она не на всю длину этих двух досок, а заходит в них минимум на 1 м, но обычно для большей надежности такой заход делают на треть их длины.

Схема вариантов удлинения стропил.

В итоге получается стропильная нога, с одной стороны состоящая из двух отстающих друг от друга досок, а из другой стороны из одной, находящейся посредине между первыми двумя. Место вхождения доски между двумя прошивается в шахматном порядке гвоздями или болтами.

В оставшийся промежуток между двумя досками вставляются вкладыши из обрезков доски, по ширине и толщине равные доске вкладышу, и крепятся гвоздями, причем в этих местах соблюдение шахматного порядка крепления необязательно. Длина таких вкладышей должна быть не меньше двойной ширины досок. Устанавливают такие стропила одинарной доской на прогон, а двойной – на мауэрлат.

Но все же составные стропила существенно уступают спаренным стропилам по прочности и надежности. Такой вид стропильной системы можно без опаски применять для возведения скатных крыш, а вот для вальмовых и полувальмовых типов крыш их использование нежелательно.

Если при возведении крыши возникает необходимость удлинить стропила, нет нужды вызывать мастеров- профессионалов. Эта работа вполне по силам тому, кто умеет обращаться с топором, рубанком и долотом. Главное – лучше делать это медленно, но правильно, чем быстро, но абы как. И тогда у вас получится прочная и надежная крыша, а созданная вами конструкция стропил прослужит вам верой и правдой не одно десятилетие.

Удачи! Надежной крыши вашему дому!
