Соединение автоматов в щитке проводами: Соединение автоматов в щитке гребенкой и перемычками

критерии выбора и марки проводов

Электрический щит содержит в себе коммутационные компоненты и автоматические устройства, а также аппаратуру для подключения и распределения потребителей по сети. Для оптимального выполнения своих обязанностей нужно правильно подобрать установочные провода и корректно их проложить. Выбор нужных проводников и правильное подключение повысит безопасность электропроводки и обеспечит ее длительное функционирование.

Содержание

  1. Состав электрощита и его устройство
  2. Выбор провода
  3. Необходимые инструменты
  4. Монтаж и соединение
  5. Подготовка перемычек и схема подключения
  6. Основные правила прокладки проводов

Состав электрощита и его устройство

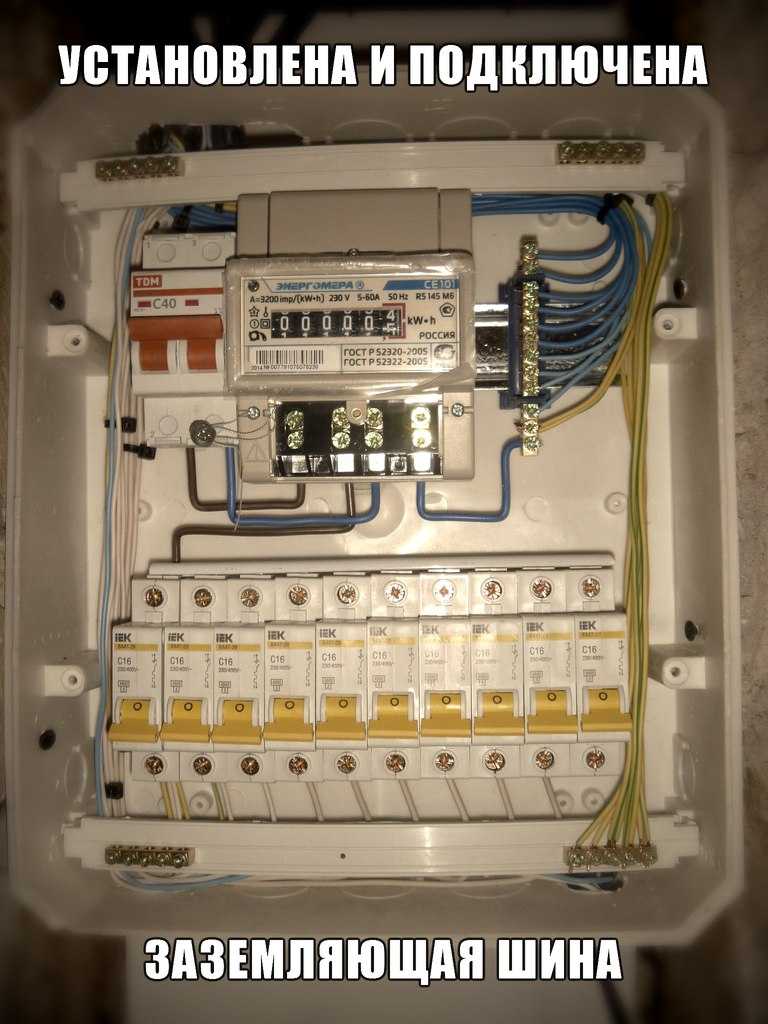

Состав распределительного электрощитка в квартире

Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

  • Счетчик электроэнергии.
  • Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
  • УЗО.
  • Дифавтоматы.
  • Таймер.
  • Реле напряжения и контроля фаз.
  • Прочая автоматика для управления и контроля.

Корпус обязательно должен заземляться, как и металлические дверцы и токоведущие части. В ином случае при утечке тока щиток будет нести потенциальную опасность для жизни и здоровья человека. Щиток следует запирать на ключ, чтобы не допускать доступа посторонних лиц и предотвратить поражение электрическим током.

Выбор провода

Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс  выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.

Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

  • ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
  • ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
  • ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв. мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Важно заранее рассчитать сечение провода для монтажа в электрощитах для соединения автоматов и длину. Опираться в расчетах следует на вводный автомат.

Необходимые инструменты

Стриппер для снятия изоляции

Чтобы надежно сделать подсоединение в щитке, нужно заранее приобрести специальные инструменты. Они должны быть профессиональными и иметь изолированные рукоятки. К обязательным инструментам относятся:

  • Перфоратор.
  • Болгарка.
  • Отвертки, в том числе индикаторная для проверки отсутствия напряжения на проводах.
  • Ножик.
  • Прибор для зачистки изоляции.
  • Пассатижи.
  • Кусачки.
  • Переносной светильник.

После подготовки инструмента можно приступить к монтажу.

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено. Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света.

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

  • Фаза – серый, черный.
  • Ноль – синий.
  • Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Не рекомендуется подключать в одну колодку более двух проводов. Если этого избежать не получается, кабели должны иметь одинаковое сечение.

Подготовка перемычек и схема подключения

Изготовление перемычки безобрывным способом

Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.

Во время работы нужно следить за следующим:

  • Изоляция не должна попасть в прижим.
  • Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
  • Сначала затягивается верхний винт, после – нижний.

Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.

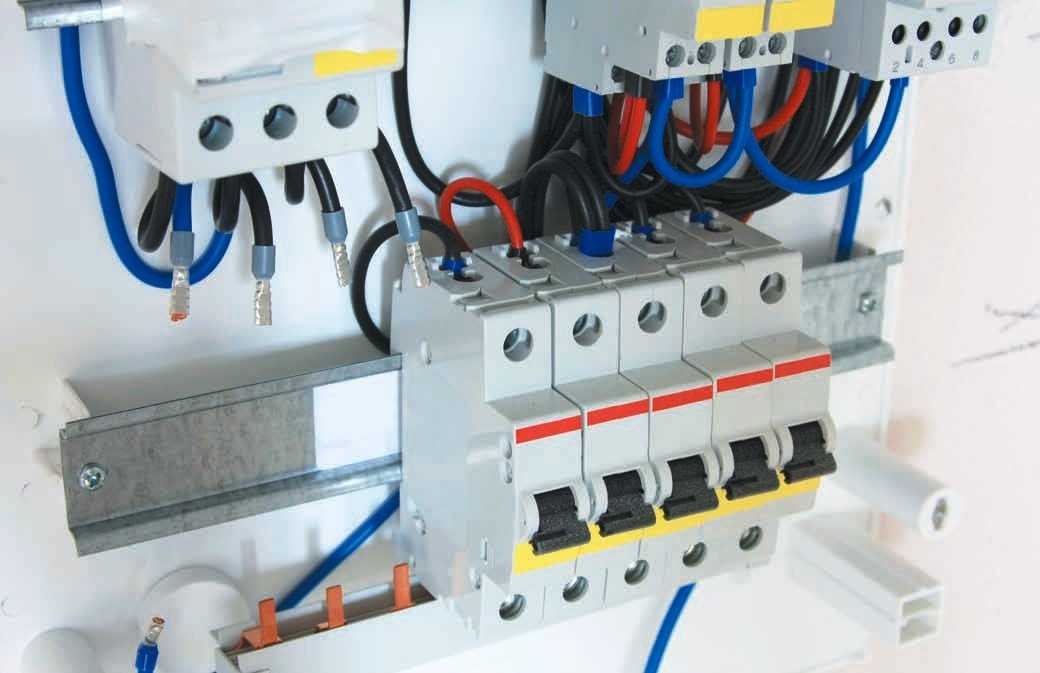

Соединение автоматов

Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.

Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.

Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.

Основные правила прокладки проводов

Все соединения проводки в электрощитке должны быть изолированны

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Основные требования:

  • Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
  • Провода не должны пересекаться, между ними обязательно должно быть расстояние.
  • Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
  • Следует создать план расположения проводников.
  • Провода не должны касаться металлических деталей и элементов строительных конструкций.
  • Все соединения в распределительной коробке должны быть надежно заизолированы.
  • Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Во время работы нужно обязательно следовать технике безопасности. Мастер должен быть в защитных диэлектрических перчатках и очках.

Как подключить автомат правильно — Электролаборатория ЛАБСИЗ

В этой статье рассмотрим методику как правильно подключать
обычный автомат, а также устройство защитного отключения или дифференциальный
автоматический выключатель.

К какому контакту автоматического выключателя нужно подключать подачу
напряжения

Автомат оснащен парой контактов подвижным и неподвижным. Но
если ознакомиться с нормативной документацией, то в «Правилах устройства
электроустановок» написано «при одностороннем питании присоединение
питающего проводника, кабеля или провода к аппарату защиты должно выполняться,
как правило, к неподвижным контактам». Как видно из этого документа,
кабель питания должен подсоединяться к неподвижным контактам. Эта рекомендация
также справедлива ко всем дифференциальным автоматам и другим средствам защиты.
Если посмотреть на строение автоматического выключателя, неподвижный контакт
это верхняя клемма. Подвижный контакт это нижние клеммы. У автоматов
большинства изготовителей неподвижный контакт как раз размещен в верхней части.
Эту же информацию можно обнаружить на электрических схемах, которые обозначены
на корпусе защитных устройств. На работу автоматического выключателя совершенно
не влияет, с какой стороны к ним будет подключено напряжение, сверху или снизу.
Он будет функционировать правильно при любой стороне подключения, то есть
присоединение к верхним неподвижным контактам нужно только для того, чтобы это
стало общим правилом для всех электриков. Фаза находится сверху и все знают
что, если отключить выключатель то это обесточит нижние клеммы.

Как установить автоматический выключатель на din-рейку в щитке.

У каждого автомата имеется внизу специальная защёлка из
пластика. Защелку аккуратно оттянуть, поставить автомат на din-рейку и нажать
обратно до клика. Теперь можно приступать к его подключению.

Подключаем провод к автомату.

Для подключения используют провода с жесткой моножилой и
гибкие многожильные провода. Сначала рассмотрим подключение к автомату кабеля с
моножилой. Берем провод и снимаем с него изоляцию на полтора-два сантиметра.
Далее помещаем его в зажимную клемму выключателя и зажимаем соединение
отверткой, обеспечивая этим хорошее пятно контакта. Здесь важно не совершить
ошибку, когда снят слишком малый отрезок изоляции. При зажатии жилы в клемме
автомата контакт попадает не на саму металл провода, а непосредственно на
изолирующий материал. В результате получается ненадежное соединение, которое
приведет либо к перегоревшему защитному устройству, либо к пропаданию
электричества в доме или квартире. Найти потом такую ошибку очень сложное и это
может занять много времени. Все защитные устройства в щитке исправны, кабеля
без повреждений, а света в здании нет. Поэтому присоединение автомата нужно
выполнять проводом правильно очищенным от изоляции и некритично, если из над
клемами будет немного просматриваться очищенный провод. Здесь можно дать еще
одна рекомендацию для улучшения контакта жилы с клеммой зажима можно на
окончании кабеля сделать u-образную петельку. Это повысит поверхность
соединения провода с клеммой и соединение получится более надежным. Но для
этого придется снять немножко больше изоляции. Если проектом требуется
соединить группу автоматических выключателей на din-рейке и от единственного
провода, то для этого используют гребенчатую шину, или «гребенку».
Для подключения однополюсных автоматических выключателей используют однофазную
шину, для двухполюсных двухфазную, для трехполюсных трехфазную шину.
Подключение фазного провода можно осуществить через специальный разъем, который
зажимается вместе с гребенкой в клемме автомата. Гребенку устанавливается в
верхний зажимы автоматов и специальный разъем вместе с гребенкой зажимается в
одной из клемм. Далее в этот разъем зажимается фазный провод. Если шины под
рукой нет, можно сделать такую гребенку самостоятельно из моножильного кабеля.
Для этого берем отрезки провода одного сечения. Еще правильнее изготовить
перемычку из цельного куска проводника. Чтобы это сделать, не срезая изоляции,
изгибаем перемычку нужного размера под количество соединяемых автоматов, потом
снимаем изолирующую оболочку на длину полтора-два сантиметра. В результате
получается надежная перемычка нужного размера. Не рекомендуется соединять
устройства защиты в щите перемычками с разным сечения жилы, а также не стоит
зажимать в одной клемме автомата провода разной марки, так как провод с большим
сечением закрепится надежно, а провод с меньшим будет болтаться и искрить. В
результате будет недостаточный контакт, который быстро приведет к оплавлению
изоляции провода и полному выгоранию автомата в области клемм.

Как подключать к автомату многопроволочный провод

Часто при разводке в щитах использует гибкий многожильный
провод, им проще и удобнее работать. Однако основная ошибка, которую при этом
совершают это зажимают в клемах автомата многожильный кабель без наконечника.
Если подключать провод без оконцовки, то отдельные проволочки передавливаются и
обрываются. Это ведет к снижению сечения провода и к плохому контакту. Поэтому
подключение такого провода необходимо осуществлять с помощью наконечников НШВИ.
Он одевается на многожильный провод с помощью специальных пресс-клещей
обжимается. Если необходимо в одном зажиме автомата подключить два многожильных
провода то используются наконечники НШВИ-2. От обычного наконечника для одного
провода они отличаются тем, что форма у него прямоугольная. Так удобно заводить
два многожильных провода. Они также обжимаются пресс клещами. Использование
таких наконечников дает возможность легко делать перемычки для групп автоматов.
При сборке распределительных щитков запрещено паять или лудить многожильные
провода. Пайка со временем начинает «расплываться», контакт
ухудшается и чтобы такое соединение оставалось надежным его регулярно нужно
подтягивать и проверять, а как показывает время, про это редко вспоминают.
Место пайки начинает нагреваться под действием тока, припой расплавляется и
место соединения еще больше разбалтывается. В итоге клемма начинает искрить.
Такой способ подключения может привести к серьезным проблемам, поэтому, если
при монтаже используются многожильные провода то для их оконцовок надо
обязательно пользоваться кабельными наконечниками НШВИ. Эти правила также
применимы к подключению УЗО дифавтоматов и других автоматов защиты.

Понимание назначения заземляющего провода в экранированных кабелях

Заземляющий провод – это оголенный многожильный провод, переплетенный с оберточной фольгой внутри экранированных кабелей. Этот провод играет важную роль в облегчении работы кабеля. Давайте посмотрим, как заземляющий провод помогает в работе экранированных кабелей:

1. Обеспечение эффективного заземления

Заземляющий провод обеспечивает непрерывное соединение с низким сопротивлением с металлическим экраном кабеля, что приводит к очень эффективное заземление.

Провод остается в контакте с металлической стороной экранирующей ленты по всей длине кабеля. Это помещает заземляющий провод в идеальное положение для подключения экранированного кабеля к клемме заземления.

Для кабеля это означает, что он эффективно защищен от скачков напряжения, которые неизбежно возникают время от времени. Любое избыточное электричество находит путь через заземляющий провод в землю, не причиняя вреда машинам, подключенным к проводу.

2. Удаление нежелательных электрических помех

Металлический экран кабеля может быть действительно эффективным только в том случае, если есть способ замкнуть его цепь внутри кабеля. Заземляющий провод является важной частью завершения этой цепи, что в конечном итоге позволяет перенаправить нежелательные электрические помехи на землю.

Этот тип электрических помех может привести к серьезному повреждению электрооборудования, если его не контролировать. На видеоизображения влияет шум, они выглядят размытыми или с полосами по всему экрану. Звук может включать жужжание и гудение. Целые цифровые сети могут быть затронуты и принудительно отключены. Электрические измерительные приборы могут показывать неправильные показания. Приложения для сбора данных могут работать со сбоями, что приводит к разрывам в загрузках и потерям данных.

По всем этим причинам необходимо как можно полнее устранить электрические помехи, что достигается в экранированных кабелях с помощью заземляющих проводов.

3. Предотвращение реакции металлов

Луженые медные проводники обычно используются для изготовления дренажных проводов. Этот тип оловянного покрытия предотвращает возникновение реакций между медной жилой провода и находящимся рядом с ней алюминиевым экраном.

Отсутствие такой реакции означает, что экранированные кабели можно использовать гораздо дольше. Часто, когда два реактивных материала помещаются рядом друг с другом внутри провода, сочетание тепла и электричества внутри провода может вызвать химическую реакцию, которая разъедает внутреннюю часть провода и сокращает его жизненный цикл. Экранированные кабели защищены от такого события благодаря составу заземляющего провода.

Зачем нужны дренажные провода Almor

Как видите, назначение дренажного провода в экранированных кабелях очень важно и является очень важной частью механизма, который делает экранированные кабели столь эффективными для защиты электрических приборов.

В вооруженных силах неисправный кусок проводки может стать разницей между успешной миссией и неудачной. У других поставщиков кабелей вы получаете проводку, произведенную за пределами США. Это означает, что кабель разработан без учета американских стандартов качества.

Такие кабели часто не соответствуют стандартам, потому что они не могут справиться с энергетическими потребностями США, которые часто значительно отличаются от требований других стран.

Наша цель Almor – создавать продукты, специально предназначенные для удовлетворения потребностей американского покупателя. Вот почему мы следим за тем, чтобы вся наша продукция производилась в США. Мы также изготавливаем силовые кабели на заказ, которые часто необходимы для выполнения узкоспециализированных военных проектов.

Если вам нужно увидеть прототипы того или иного кабеля перед тем, как сделать выбор, мы будем рады выслать их вам. Как только вы будете удовлетворены техническими характеристиками, мы изготовим остальную часть партии и предоставим вам ваш собственный набор кабелей. Запросите свой следующий индивидуальный заказ от Almor Power Cables сегодня!

двигатель — Экран кабеля ЭМС, используемый в качестве провода защитного заземления, отличная идея или нет?

спросил

Изменено
1 год, 9 месяцев назад

Просмотрено
284 раза

\$\начало группы\$

Чтобы сэкономить на кабелях, наша компания использует 3-жильные кабели ЭМС для подключения электрических машин к их ЧРП. Некоторые люди в нашей компании считают, что нам действительно следует использовать специальный заземляющий провод, многие считают, что использование экрана в качестве заземления (по крайней мере, для проводов диаметром < 6 мм²) вполне нормально. В последнее время у нас были проблемы с подшипниками машин, которые эксплуатировались 1-2 года: рифление, дорожки качения в виде стиральной доски, как описано в документации SKF.

Может ли эта проблема быть связана с отсутствием провода заземления? Есть ли другие веские причины для использования заземляющего провода?

Мы также часто не используем нагрузочные реакторы после прокладки кабеля ЭМС. Мы используем приводы Danfoss (тип FC102), которые, как говорят, имеют встроенные фильтры, способные пропускать около 75 метров кабеля без необходимости дополнительной фильтрации.

  • двигатель
  • заземление
  • ЭМС
  • частотно-регулируемый привод

\$\конечная группа\$

3

\$\начало группы\$

Экран нельзя использовать в качестве замены 4-го провода защитного заземления, в этом ваши коллеги ошибаются. Экран предназначен только для предотвращения излучения электромагнитных помех от источника частотно-регулируемого привода.

Существуют ли другие веские причины для использования заземляющего провода?

Да. Причины безопасности.

Если в VDF уже есть фильтр, то его может быть достаточно. Подшипники тоже расходный материал, а может и б/у моторы тоже очень дешевые и некачественные, так как выбрали не тот и более дешевый кабель VS. человеческие жизни.

Изображение взято из руководства Danfoss FC102, без сомнения кабель должен иметь 4 провода. Ребята, которые проложили не тот кабель, — шарлатаны, опасные люди.

\$\конечная группа\$

6

\$\начало группы\$

Ужасная идея и, возможно, незаконная в большинстве стран мира.

Основания:

  • PE должен проводить ток короткого замыкания, поэтому его сечение должно быть не меньше сечения фазного провода; есть исключения, но в целом это правило;
  • PE обычно (в зависимости от того, где вы живете) предъявляет довольно специфические требования к разъемам и соединениям, поэтому его нельзя отсоединить или оставить отключенным по ошибке или неполному соединению разъема;

Это правда, однако, что экран имеет для привязки к защитному заземлению из соображений электромагнитной совместимости.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
