Что такое слаботочный кабель

Слаботочными называют кабели, которые рассчитаны на работу под низким напряжением с низкой силой тока. Обычно в качестве порогового указывается напряжение 25 вольт. Из этой статьи вы узнаете, для чего используют слаботочные кабели, как они классифицируются и маркируются.

Где используют слаботочные кабели

Слаботочным называется любой кабель, который используется не для электропитания. Примеры:

• Телефонная связь.
• Интернет.
• Системы сигнализации и видеонаблюдения.
• Телевидение.
• Пожарные системы.
• Радиоточки.

Также с помощью слаботочных кабелей подключаются к компьютеру устройства ввода и манипуляторы, а к смартфону – наушники.

Гарнитура подключается к планшету с помощью слаботочного кабеля

Какие бывают слаботочные кабели

Самыми популярными считаются оптоволоконные, коаксиальные и телефонные кабели.

Особенности оптоволоконного кабеля

Оптоволоконный кабель передает оптический сигнал или фотоны света. Обеспечивает высокую скорость передачи информации: до 10 Гбит в секунду. Поэтому оптоволоконный кабель считается современным стандартом для построения проводных компьютерных сетей.

Основным функциональным элементом оптоволоконного кабеля являются оптические волокна, по которым передается информация. Они производятся из пластика или стекла. Волокна находятся в пластиковой оболочке. Пространство между волокном и оболочкой заполняется влагозащитным материалом.

В оптоволоконном кабеле может быть несколько жил, каждая из которых содержит до 12 оптических волокон.

Оптические жилы в кабеле защищены от внешних воздействий несколькими элементами:

• Влагозащитная пленка. Это внутренний слой, который предупреждает попадание в жилы влаги.
• Броня. Защищает кабель от механических повреждений. Выполняется из стали, пластика, кевлара или других материалов.
• Наружный слой. Это полимерная оболочка, которая защищает кабель от механических воздействий и воды.

Оптический кабель можно укладывать в дополнительных защитных трубках или коробах.

Оптоволоконный кабель

Что представляет собой коаксиальный кабель

Коаксиальный кабель представляет собой центральный проводник и систему экранов, которая расположена соосно. С помощью коаксиального кабеля телевизоры соединяются с антенной.

Проводник коаксиального кабеля может быть одно- или многожильным. Чаще это медная проволока, но также встречается коаксиальный кабель с проводником из алюминия или различных сплавов.

Проводник защищен от влаги и механического воздействия внутренним слоем из полимеров. Внутренний защитный слой окружен экраном из оплетки или фольги. Он выполняет функцию внешнего проводника, а также защищает внутренний проводник от электромагнитных помех.

Коаксиальные кабели классифицируют по волновому сопротивлению. Кабель с сопротивлением 50 Ом используют в радиотехнике, а кабель с сопротивлением 75 Ом подходит для передачи радиосигнала. Кабель с сопротивлением более 75 Ом применяется в импульсной технике.

Коаксиальный кабель

Какие бывают телефонные кабели

Для телефонной связи используют два типа кабеля: устаревший телефонный распределительный кабель или более современный кабель типа «витая пара».

Телефонный распределительный кабель бывает двухжильным и четырехжильным. Из-за характерного внешнего вида его называют «лапша».

Провод «лапша»

Более современный вариант телефонного кабеля – витая пара. Представляет собой несколько скрученных пар кабеля, которые экранированы одним или несколькими защитными слоями. Скручивание защищает жилы кабеля от электромагнитных помех.

Кабель типа «витая пара»

Витую пару обжимают и подключают к розеткам и устройствам с помощью разъема 8P8C.

Разъем 8P8C

Читайте также: Опрессовка наконечников проводов: порядок и частые ошибки

Как маркируют кабели

Для маркировки витой пары используют код, состоящий из латинских букв. В нем могут быть следующие условные обозначения:

• TP – витая пара, тип кабеля.
• U – нет защитного экрана.
• S – защитный экран из оплетки.
• F – защитный экран из фольги.

В коде используется разделитель «/» для обозначения внешнего и внутреннего экрана. Буквы до разделителя относятся к внешнему экрану, буквы после разделителя – к внутреннему.

Код S/FTP обозначает витую пару с наружной защитой из оплетки и внутренней защитой из фольги. Код UTP обозначает витую пару без внутренней и внешней защиты. Код U/FTP обозначает витую пару без внешнего экрана и с внутренним экраном из фольги.

Также в коде указано количество пар. В зависимости от производителя может использоваться условное обозначение CAT1, CAT2 и так далее, где цифра обозначает количество пар. Также эта информация может быть указана в виде цифры или цифры и буквы PR: 2 PR.

Также витую пару маркируют с помощью цвета: кабель черного цвета можно использовать вне помещений, кабель серого цвета годится для использования в помещениях. Кабель оранжевого цвета – огнеустойчивый.

Для маркировки оптоволоконного кабеля используют буквенно-цифровой код, например ОКТГЛА-4Д-М8-2.5. Вот расшифровка:

• Первые две буквы – тип кабеля. ОК – оптический кабель.
• Третья буква обозначает защиту: Т – самонесущий, С – стальная лента, Б – стальная проволока.
• Четвертая буква обозначает тип оболочки: Н – огнеустойчивая, Г – огнеустойчивая безгалогеновая, Т – устойчивая к коррозии.
• Пятая и шестая буквы обозначают дополнительную защиту: П – периферический стальной экран, З – защита из алюминия и полиэтилена, Л – облегченный, А и С – встроенные армирующие элементы, Д – влагозащищенный.
• Седьмая цифра обозначает количество пар в трубке, а восьмая буква – тип центрального элемента (Т – трубка, С – стальной модуль, Д – диэлектрический модуль).
• Девятая буква обозначает длину волны оптического волокна: М – 50 мкм, В – 62,5 мкм, Е – 1310 нм, Н – 1550 нм, А – 1620 нм.
• Десятая цифра обозначает количество волокон.
• Одиннадцатая цифра обозначает допустимое растягивающее усилие.

Читайте также: Чем отличаются кабель и провод?

Заключение

Слаботочными называют кабели, которые используются не для электропитания. К ним относятся телефонные, телевизионные, оптоволоконные кабели для подключения к интернету. В качестве телефонных в настоящее время чаще всего используют кабель типа «витая пара». Компьютерные сети работают на витой паре или оптоволоконных кабелях.

Дополнительную информацию о слаботочном кабеле можно получить в TZ Group по телефону 8 (800) 555-9652.

Как устроены силовые и слаботочные системы

Понадобятся следующие инструменты: отвертки, маркер, перфоратор, тестер.

Понадобятся следующие материалы: дюбели, гофра, кобеля, распаечные коробки, клипсы.

Силовая электрика

«Рисунок» на обработанную штукатуркой стену наносят по чертежу, который делается предварительно, на нем отмечаются места расположения розеток, осветительных устройств, выключателей и прочих приборов.

Есть нормы, которые следует соблюдать, к ним относится и обязательное помещение проводов в гофро-рукав. Для большей части розеток подходят провода, сечение которых 2,5 квадратных миллиметров. У такого кабеля, есть даже соответствующая маркировка 3Х2,5 (3 означает, что под одной оболочкой провода поместили три жилы-фазы, «земля» и нейтраль). Как правило, для осветительных приборов идет провод такого же типа, только с сечением 1,5 квадратных миллиметра. Для бойлеров и духовых шкафов подходят провода, имеющие диаметр 4 квадратных миллиметра. А для других устройств должны подойти провода с сечением 2,5 квадратных миллиметра, например, это могут быть кондиционеры, вентиляторы, теплые полы, обогреватели и другое.

Провода проводят или по полу, или по потолку. Если прокладываться они будут по потолку, тогда нужно будет использовать распаечные коробки.

Заранее распределяется, где в квартире будут находиться все крупногабаритные и стационарные электроприборы. Вместе с этим определяется, сколько будет электрических групп, которые могут разделяться на розеточные, осветительные и для отдельных устройств, таких как кондиционер, духовка и другие. Все группы для удобства нумеруются. Помечается место, куда будет устанавливаться распределитель электричества или иными словами щит. Именно от этого места пойдут все необходимые провода до розеток. Один такой провод подойдет только к одной из групп, зато самих групп может быть абсолютно любое количество по необходимости. Но в любом случае, один тянущийся из щита провод – это одна электрическая группа.

Провод протягивается до нужного места, причем, если будет один элекропотребитель, тогда провод проходит без разрыва, однако, если будет приходиться много потребителей на одну группу, тогда он буде раздваиваться или расстраиваться благодаря распаечной коробки. Соединение между проводами – это ваги (самозажимные клеммники).

Существуют специальные действующие инструкции, которые утверждены в установленном порядке, в соответствии с ними в обязательном порядке следует проводить соединение, оконцевание и ответвление жил проводов и кабелей, для этого могут использоваться такие процедуры, как пайка, сварка, опрессовка, сжатие.

При этом один клеммник не должен соединять больше чем пять проводов между собой.

Там, где провода и кабели соединяются и ответвляются, должен присутствовать к ним доступ, чтобы в любой момент можно было их осмотреть и при необходимости отремонтировать.

В тех местах, где провода и кабели ответвляются и соединяются не должно присутствовать механических натяжений.

В местах, где соединяются и расходятся жилы кабелей и проводов или же соединительных и осветительных сжимов должна присутствовать изоляция, которая ни чем не будет уступать изоляции жил в целых местах данных кабелей и проводов.

Распаечную коробку часто устанавливают над входным проемом в помещение. Каждый провод протягивается вдоль стен, на поворотах поворачивается под углом в 90 градусов. Между проводами и стеной, вдоль которой они прокладываются, должно быть расстояние не меньше 10 сантиметров, а то и больше. Провода трассируются к тем местам, где будут устанавливаться различная электро фурнитура (выключатели, розетки, осветительные приборы, регуляторы). Проводку выполняют, учитывая возможные перемещения в тех местах, где происходят пересечения с осадочными и температурами швами, которые должны обеспечить возможность без проблем распознать проводки по цвету:

• голубой обозначает средний проводник или нулевой рабочий электрической сети;
• двухцветная комбинация из зеленого и желтого проводов обозначают защитный и нулевой проводник;
• двухцветная комбинация из зеленого и желтого проводов, имеющих эти цвета по всей длине, а на концах имеющие голубые метки, наносящиеся во время монтажа, обозначают совмещенный нулевой защитный и нулевой рабочий проводник;
• коричневый, черный, фиолетовый, красный, розовый, серый, белый, бирюзовый, оранжевый цвета дают возможность обозначить фазные проводники.

У нулевых рабочих проводников изоляция обычно ничуть не хуже, чем у изоляции фазных проводников.

Нельзя проводить провода в шахтах и вентиляционных шахтах, можно только лишь допустить, чтобы пересекались эти каналы и шахты одиночных кабелей и проводов, которые будут заключены в стальные трубы.

В тех местах, где есть стыковка, ответвления и присоединения жил, принадлежащих кабелям и проводам, нужно заранее продумать, чтобы оставался запас кабеля или провода. Благодаря ему, при необходимости, возможно будет сделать присоединение, ответвление или повторное соединение.

Провод доводят с одной стороны до распределительного щита, а с другой ― до доски, куда будут подключаться электроприборы. А если это будет выключатель или розетка, в стену ставят установочную коробку.

К защитным проводникам подсоединяют металлические каркасы перегородок, рам и дверей, которые предназначаются специально для проведения кабелей.

Электрика слаботочная

К слаботочной электрике относится все, что не вошло в систему электроснабжения. К первой относят телефон, телевидение, интернет, видеонаблюдение, пожарная сигнализация и прочее. Слаботочные кабели никогда не проводят рядом с силовыми кобелями, они должны находиться в разных гофрах.

Работу выполняют параллельно с прокладыванием системы электроснабжения, находящихся все в тех же гофрах. Только в этом случае гофру-рукав применяют, чтобы защитить кабель от возможных повреждений, а это имеет особую важность для кабеля от интернета.

Провода от интернета представляют собой витую пару, всего в них по четыре пары, провод от телевидения является коаксиальным, из меди с оплеткой, провод от телефона может быть либо интрнет-проводом, либо отдельным четырехжильным проводом. Провод, позволяющий подключить сигнализацию, может быть тоже витой парой.

Проводку устанавливают, ориентируясь на чертеж, сделанный предварительно. Заблаговременно определяют места, где будет располагаться впоследствии электрооборудование, выводят провода в штробе. Все присутствующие слаботочные кабеля подводят к слаботочному щиту – пространству в коробе из гипсокартона, где они будут впоследствии использоваться соответствующими службами.

НИ В КОЕМ СЛУЧАЕ НЕЛЬЗЯ!

Проводить в одной гофре силовой и слаботочный кабели.

Особенности работ:

Нельзя применять советские распаечные коробки. Распайка должна проводиться в глубоких подразетниках выключателей.

В том месте, где находится электрический щит, провод должен находиться по всей длине и достигать пола, к этому еще нужно прибавить один метр, а вот для розеток предусматривают запас в 50 см от самого подразетника. Основываясь на чертежи, для светильников выпускают гофру на самое маленькое отверстие. Если предусмотрено несколько осветительных приборов, тогда делают еще и шлейф, то есть провод доводят до одного из светильников, после сего ставят перемычки.

Неважно, сколько розеток на стене, к ним все равно нужно будет подводить один провод, розетки, относящиеся к одной группе, имеют общее соединение между собой.

Если необходимо развести слаботочные системы, лучше это осуществить по полу.

По каким критериям определяется качество и готовность конечной работы:

• Распаечная коробка установлена по уровню в соответствии с чертежом, имеет оголенный, выведенный на два сантиметра проводом, который готов к любым тестированиям;
• Провода, которые заглублены в канавки, закрыты благодаря гипсовому раствору, благодаря этому восстанавливается целостность стены и ее первоначальная гладкость;
• Провода должны быть чистыми, ровными и оголенными на конце, не допускается соединений, трещин.
• Квартира должна корректно снабжаться электричеством;
• Все задуманные точки оказались в нужных местах;
• Работоспособность проведенной системы была успешно проверена тестером;
• Провода имеют правильную коммуникацию;
• Использовались провода с необходимыми сечениями;
• Запасы, которые необходимо было оставить, имеют правильные размеры, то есть 1 м или 50 см;
• Каждый провод подписан, а группы имеют подпись с двух сторон;
• У каждого провода окончание оголено на 2 см;
• Слаботочные и электрические провода не находятся в одной гофре;
• После того, как был проведен монтаж силовой системы, необходимо проводить испытания. Проверять целостность и фазировку жил кабеля. Проверка целостности и совпадений обозначенных фаз жил кабеля, которые имеют подключение. Сопротивление изоляции измеряется. У изоляции сопротивление не должно быть меньше чем 0,5 Мом. Причем измерения проводятся и до, и после того, как кабель прошел испытание повышенным напряжением;
• Следует проверить приспособления, которые предназначены для подвешивания светильников. Если они способны выдержать в течение десяти минут, без каких либо деформаций и повреждений груз, который равен пятикратной массе будущего осветительного прибора. А если хотите установить сложную многоламповую люстру, масса которой может быть от 25 кг, тогда проверяется грузом, который в два раза тяжелее люстры и плюс к этому 80 кг.

Низковольтная проводка — что вам нужно знать

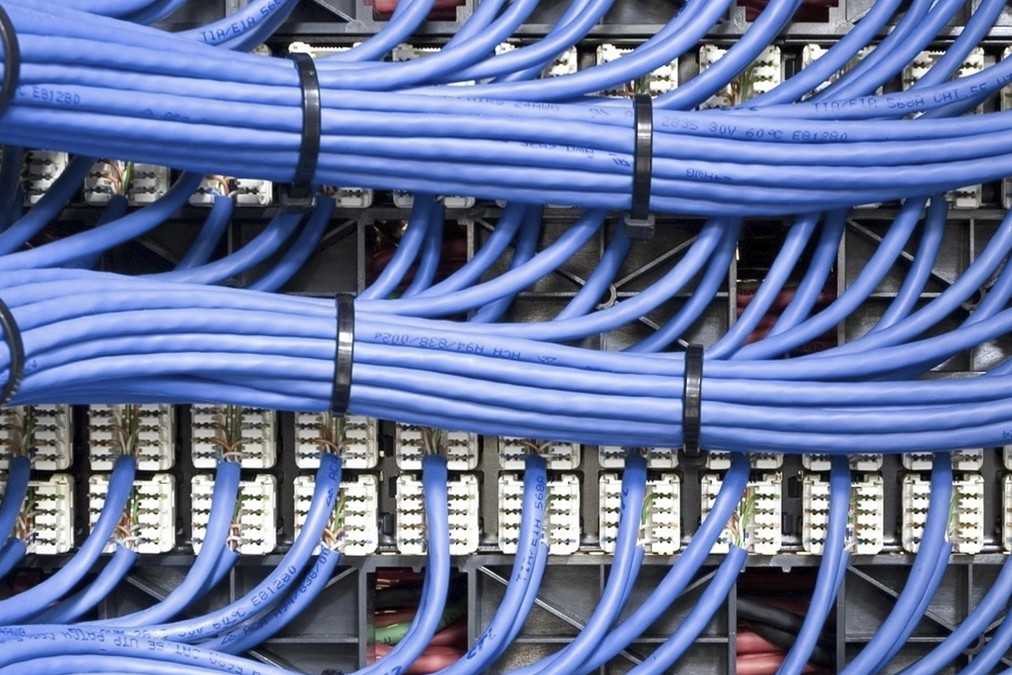

Низковольтная проводка

Многие из сегодняшних домовладельцев не могут представить себе дом без высокоскоростного Интернета и Wi-Fi, средств домашней автоматизации для таких удобств, как как освещение и музыка, так и современные системы безопасности с камерами.

Вот почему многие застройщики выполняют установку структурированной кабельной системы в стандарте нового строительства или предлагают ее в качестве опции. И хотя некоторые из основ остаются теми же, установка низковольтной проводки — это совсем другое дело. Независимо от того, управляете ли вы электротехническим проектом или являетесь домовладельцем, это руководство поможет вам лучше понять, как работает низковольтная проводка и как может помочь подрядчик-электрик.

Кратко о низковольтной проводке

Итак, чем монтаж структурированной кабельной системы отличается от монтажа стандартной электрической кабельной системы? Большинство настенных кабельных розеток работают от электричества 120 В или 240 В. Но низковольтная проводка не проводит такой же ток, как розетки, светильники и выключатели, обычно устанавливаемые в домах. Проводка низкого напряжения рассчитана на напряжение 50 вольт или менее. Обычными низкими напряжениями являются 12 В, 24 В и 48 В.

Низковольтная проводка часто используется для интеллектуальных дверных звонков, телефонов, элементов управления открыванием гаражных ворот, термостатов отопления и охлаждения, ландшафтного освещения, датчиков и элементов управления системой сигнализации (камеры системы безопасности, датчики движения), аудиовизуальной проводки (аудиосистем объемного звучания). , кабельное телевидение, домофоны), интернет-сеть и Wi-Fi, а также светодиодное или низковольтное освещение.

Инфраструктура, в которой работает низковольтная проводка, называется структурированной кабельной системой. Структурированная система электропроводки строится на отдельной сети от большей части проводки дома. В большинстве случаев сначала монтируется основная электрическая система дома, а затем низковольтная проводка.

Оптимальная производительность структурированной кабельной системы зависит от хорошего проекта. Хороший проект учитывает вопросы воздушного потока и охлаждения, допускает избыточность, выбирает правильные кабели для работы и планирует прокладки кабелей. Некоторые из наиболее распространенных типов кабелей, используемых в низковольтной проводке, включают:

1. Кабель с неэкранированной витой парой (UTP) — сегодня в домах чаще всего используются кабели категории 6 или 6a.
2. Волоконно-оптический кабель — Используется для длинных дистанций. С ним сложно работать, для этого требуются специальные обжимные инструменты и разъемы.
3. Провод динамика — используется для аудиосистемы всего дома и домашнего кинотеатра.
4. Провод термостата
5. Коаксиальный кабель (коаксиальный) — наиболее распространенными типами, используемыми в домашних условиях, являются RG-59/U (жила 0,64 мм и один экран), RG-6/U (жила 1,024 мм с двойным экраном). и /RG-6/UQ (сердечник 1,024 мм со счетверенным экраном.
6. Провод системы безопасности — обычно 18 и 24AWG, с двумя или четырьмя проводниками.

Структурированная кабельная система проста, эффективна, легко адаптируется и организована. Конкретные провода можно быстро определить. Он также гибкий и его легко изменить или добавить. Он может передавать данные с высокой скоростью при одновременном снижении затрат на электроэнергию и техническое обслуживание.

Вот некоторые из наиболее важных деталей, которые подрядчики-электрики должны изучить перед установкой структурированных кабельных систем.

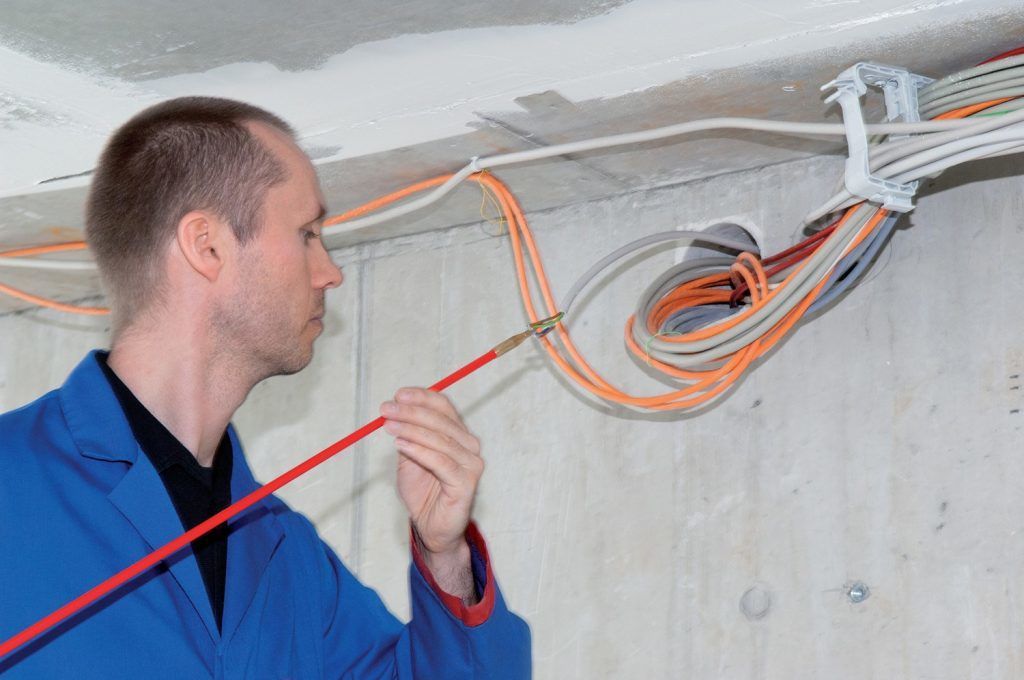

Вы не можете тянуть провод низкого напряжения так же, как электрический провод. Низковольтный провод очень хрупкий. Неосторожное обращение может привести к его повреждению, вытягиванию витка и ухудшению характеристик кабеля. Рекомендуется максимальное усилие натяжения 25 фунтов, хотя у каждого производителя есть собственный стандарт, которому вы должны следовать.

Еще один важный момент: низковольтный провод, такой как оптоволоконный кабель, не может изгибаться под углом 90 градусов. Если вам нужно повернуть его в другом направлении, вам придется сформировать петлю. Опять же, посмотрите на стандарты производителя, чтобы определить максимальный радиус петли. Волокна кабеля склонны к перекручиванию или разрыву, что может ухудшить качество сигнала.

Провода низкого напряжения должны быть проложены на расстоянии не менее фута от основных электрических проводов дома, параллельно всем кабелям. Более высокое напряжение на электрических кабелях может создавать помехи сигналам, которые могут повлиять на кабели передачи данных. Если вы не можете избежать прокладки низковольтных проводов поперек электрических проводов, их следует устанавливать под углом 90 градусов. И, как правило, длина медных кабелей не должна превышать 100 метров, хотя есть и исключения.

Отличная возможность роста

Ожидается, что к 2022 году мировой рынок структурированных кабельных систем достигнет 17 181,2 млн долларов США. Рынок особенно устойчив в США из-за высокого спроса на подключение к Интернету, а также из-за того, что здесь расположены штаб-квартиры многих технологических гигантов.

Это открывает большие финансовые возможности для подрядчиков по электроснабжению. Несмотря на жесткую конкуренцию со стороны других установщиков кабелей, таких как подрядчики по установке электронных систем, установщиков систем сигнализации и установщиков домашних развлечений, подрядчики по электроснабжению во многих отношениях находятся в лучшем положении, чтобы воспользоваться этой прибыльной возможностью.

Почему? Генеральные подрядчики любят работать с компаниями, с которыми они знакомы, и с компаниями, с которыми у них был хороший опыт работы на предыдущих местах работы. Генеральные подрядчики знают о важности отношений, построенных на доверии. Кроме того, подрядчики по электроснабжению являются основной частью проекта и уже находятся на строительной площадке, устанавливая основные электрические компоненты. Например, их не заменит установщик сигнализации.

Еще одна причина, по которой генеральные подрядчики предпочитают отдавать все кабельные системы подрядчикам по электроснабжению, заключается в практической выгоде. Наличие подрядчика по электроснабжению в качестве единой точки контакта вместо работы с несколькими установщиками может сэкономить генеральному подрядчику до 20 процентов стоимости электромонтажных работ.

Стоит ли вам прыгать на подножку?

Тот факт, что это было бы выгодно генеральным подрядчикам, не обязательно означает, что подрядчики-электрики должны присоединиться к нам. Как мы видели, установка основной электрической системы сильно отличается от установки системы низкого напряжения. Без надлежащей подготовки и опыта использование этой новой возможности может привести к провалу сети. И это может поставить черную метку на профессиональной репутации вашей компании. Это также требует смещения фокуса: ваша компания должна будет стать более ориентированной на обслуживание клиентов при работе с клиентами.

Электропроводка низкого напряжения работает в соответствии с другим набором правил и руководящих органов (IEEE, ANSI, EIA, TIA и BICSI), чем электрическая проводка, которая соответствует стандартам, установленным NEC. Лицензирование низковольтных сетей варьируется от штата к штату и даже от города к городу в некоторых штатах.

Индустрия структурированных кабельных систем также сталкивается с конкуренцией со стороны других технологий домашних сетей, таких как связь по линиям электропередач и беспроводные системы. Оба менее дороги в установке и требуют минимального профессионального опыта установки.

Тем не менее, структурированная кабельная система — это бизнес-возможность, которую подрядчики-электрики не должны упускать из виду. Для этого потребуется лицензирование, страховка, профессиональные сертификаты и возможность протестировать и сертифицировать установку системы.

Но при наличии соответствующей подготовки и аккредитации подрядчики по электромонтажным работам могут успешно конкурировать с другими установщиками кабелей.

Если вы предпочитаете окунуть пальцы ног в воду, а не нырнуть прямо в нее, рассмотрите возможность сотрудничества с подрядчиком по низковольтному оборудованию в качестве субподрядчика. Таким образом, вы можете изучить веревки, прежде чем принимать решение. Роль и обязанности подрядчиков по низковольтному оборудованию расширились и теперь включают в себя проектировщика системы, интегратора и специалиста по устранению неполадок приложений, а также установщика. Подрядчики, работающие с низким напряжением, могут очень охотно передать часть работы по установке подрядчикам-электрикам. Это может быть беспроигрышным для всех.

Каждая компания должна принять решение сама. Но в будущем подрядчики-электрики с опытом и образованием в области структурированных кабельных систем будут иметь сильное конкурентное преимущество по сравнению с подрядчиками-электриками, у которых нет этого инструмента в своем наборе инструментов.

Что такое низковольтный провод?

Низковольтный провод встречается по всему дому и на улице. Он используется для освещения, дверных звонков и даже передает высокоскоростной интернет-сигнал. Независимо от того, подключаете ли вы новое устройство или наткнулись на необычный провод, прикрепленный скобами к плинтусу, вы можете иметь дело с одним из множества низковольтных проводов.

Что такое низковольтный провод

Низковольтная проводка представляет собой изолированную проводку с неметаллической оболочкой, по которой проходит напряжение 50 В и менее. Для сравнения, стандартные настенные розетки в комнатах и ​​коридорах имеют напряжение 120 В.

Низковольтная проводка обычно используется в доме для термостатов, дверных звонков, телевизионного кабеля и сетевого кабеля. Низковольтный провод чаще всего находится вне дома с низковольтными системами ландшафтного освещения.

Калибры для низковольтных проводов

Американский калибр проводов (AWG) — это стандартный способ определения толщины или калибра электропроводящего провода. Меньшие числа указывают на более толстые провода; более высокие числа указывают на более тонкие провода.

AWG относится к одножильному сплошному проводу. Для многожильных проводов, которые обычно используются в низковольтной проводке, по-прежнему используется AWG. Диаметр нескольких жил, сложенных вместе в поперечном сечении, эквивалентен обозначению одножильного сплошного провода.

Провод 14-го и 12-го калибра используется в доме для устройств с более высоким напряжением, таких как освещение и розетки. Калибр проводов для низковольтных устройств варьируется от 12 до 24.

Распространенные типы низковольтной проводки в доме

Провод термостата

Тонкий провод 18-го калибра в пучках из двух, трех, четырех или пяти проводов используется для подключения настенных термостатов к удаленно расположенным блокам ОВК (печи и кондиционеры).

Наконечник

Не все термостаты подключаются низковольтным проводом. Сетевые термостаты контролируют напряжение 120 В или 240 В, которое проходит между электрощитом и нагревательным прибором.

Провод дверного звонка

Также называемый проводом звонка, длинные отрезки тонкого провода 18 или 20 калибра в пучках по два используются для подключения проводных дверных звонков к дверному звонку или базовому блоку, часто расположенному далеко в центре дома. Он также используется для подключения трансформатора к системе.

Проводка ландшафтного освещения

Двухжильный провод 12, 14 и 16 калибра используется для низковольтной ландшафтной проводки. Провод обычно закапывается в землю в непосредственном контакте с землей.

Светильники вдоль трассы впиваются в непрерывный провод со специальными низковольтными вставными соединителями, что устраняет необходимость резать провод и сращивать фары.

Сетевая проводка

CAT5, CAT5e, CAT6 и CAT6A — это сетевые кабели Ethernet, предназначенные для передачи широкополосного доступа в Интернет.

• CAT5 : Самый ранний тип сетевого кабеля, выпущенный в 1999 году, провод CAT5 был быстро вытеснен более эффективным вариантом, кабелем CAT5e. Кабель CAT5 иногда также передает голосовые и видеоданные.
• CAT5e : «e» означает «расширенный», поэтому кабель CAT5e с витой парой 24-го калибра передает данные в 10 раз быстрее и на большие расстояния, чем кабель CAT5. CAT5e обычно тестируется на частотах до 100 МГц, хотя некоторые производители заявляют о частоте до 350 МГц.
• CAT6 : Кабель CAT6 имеет большую полосу пропускания, чем CAT5e, и способен обрабатывать частоты до 250 МГц. Его абсолютная максимальная скорость составляет 10 гигабит в секунду в идеальных условиях на расстоянии до 165 футов.
• CAT6A : «A» означает «дополненный» улучшенным кабелем CAT6, обеспечивающим скорость 500 МГц (10 гигабит в секунду) или выше, при длине до 328 футов.

Телевизионный кабель

Коаксиальный провод RG-6 с одним проводом 18-го калибра, идущим по центру, используется для кабельного телевидения.

RG-59 — более старый коаксиальный кабель общего назначения с проводом 22-го калибра. Поскольку другие кабели лучше подходят для более высокочастотных сигналов, кабель RG-59 в основном используется на открытом воздухе для камер видеонаблюдения, для аналоговых телевизионных антенн или проложен под землей.

Телефонный провод

Низковольтный телефонный провод категории 3 с проводами 24-го калибра, по четыре или шесть в связке, до сих пор можно найти во многих домах. Кабель категории 3 может передавать как голос, так и данные (с полосой пропускания до 16 МГц).

Совет

По данным CDC, почти 64% взрослых и 74% детей живут в семьях, где есть только беспроводная связь. В то время как сокращение телефонных линий кажется тенденцией, стационарные телефоны по-прежнему используются для вспомогательных технологий или по другим причинам безопасности.

Как идентифицировать низковольтные провода

Проводка низкого напряжения имеет некоторые характеристики, которые отличают ее от проводки для устройств более высокого напряжения. Часто, но не всегда, низковольтный провод изготавливается из более тонкой проволоки. Иногда его закапывают в землю в непосредственном контакте с землей или прикрепляют скобами непосредственно к открытым местам (провода с более высоким напряжением никогда не должны подвергаться воздействию).

Проводка низкого напряжения обычно имеет более тонкую оболочку или оболочку. Например, провод 12-го калибра используется как для бытовых приборов на 120 В, так и для ландшафтного освещения более низкого напряжения. Но оболочка у них разная: прочная оболочка из ПВХ 19толщиной мил для бытового тока и более тонкой, более гибкой виниловой оболочкой для ландшафтной проводки.

Лучший показатель, но все же не окончательный: низковольтный провод часто идентифицируется по клеймам на боковой стороне оболочки или кожуха.

Таким образом, телефонный провод может иметь штамп «CAT 3 24 AWG» вместе с другими словами и цифрами. Или сетевой провод может иметь маркировку «CAT 6 RoHS CM 24 AWG» (RoHS означает, что провод не содержит свинца и других опасных веществ).

Риски безопасности низковольтных проводов

Низковольтная проводка обычно не представляет угрозы безопасности, но может быть. Проводка низкого напряжения часто пересекается с устройствами, которые имеют более высокое напряжение.
