Изготовление изоляции различных цветов в многожильных проводах и кабелях призвано облегчить проведение электромонтажных работ. Цветовая маркировка служит однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля/провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции различных предприятий-изготовителей.

Для установочных проводов и кабелей единые правила цветовой маркировки изложены в ГОСТ 31947-2012 «Провода и кабели для электрических установок на напряжение до 450/750 В включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был введен взамен ГОСТ 6323-79 для применения в странах-участницах СНГ и Таможенного союза. ГОСТ 31947-2012 в качестве нового требования ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации.

Согласно ГОСТ 31947-2012, изолированные жилы многожильных проводов и кабелей всегда должны иметь отличительную расцветку, причем эта расцветка должна быть сплошной. Каждая изолированная жила обязана быть одного и того же цвета по всей длине, кроме жилы, обозначенной комбинацией зеленого и желтого цветов. При этом желтый и зеленый цвета не могут быть использованы по отдельности – исключительно в комбинации «зеленый-желтый», которая используется только для обозначения жилы заземления.

ГОСТ 31947-2012 не рекомендует использовать красный и белый цвета.

Предпочтительная схема расцветки выглядит так:

• Для трехжильных проводов и кабелей: зеленый-желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: зеленый-желтый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятижильных кабелей: зеленый-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Синий цвет применяется для обозначения нулевой жилы.

Что касается распределения на жиле с зелено-желтой расцветкой, то должно выполняться следующее условие: на любом участке жилы длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70% поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимы и прочны. При этом условии допустима маркировка жил окрашиванием верхнего слоя изоляции.

Что касается оболочки, которая может быть наложена поверх изолированных жил проводов и кабелей для придания проводу плоской, а кабелю практически круглой формы, то, согласно ГОСТ 31947-2012, ее цвет не нормируется.

Для силовых кабелей единые правила цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия». Именно этот ГОСТ ввел систему обязательной единообразной цветовой маркировки жил с целью их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменил собой ГОСТ 16442-80).

Согласно ГОСТ 31996-2012, изолированные жилы кабелей обязаны иметь отличительную расцветку, которая должна быть или сплошной, или в виде продольной полосы шириной не менее 1 миллиметра.

Цвет изоляции жил многожильных кабелей должен соответствовать следующей таблице:

По согласованию с заказчиком допустимо другое сочетание цветов изоляции основных жил.

Изоляция одножильных кабелей может быть любого цвета из числа приведенных в таблице – также по согласованию с заказчиком.

Изоляция жилы заземления (PE) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой – остальную часть. Изоляция нулевой жилы (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должны быть указаны: буква N – при наличии в кабеле нулевой жилы, буквы PE – при наличии жилы заземления, буквы N, PE – при наличии в конструкции кабеля и той и другой жилы. Например: ВВГ нг(А)- LS 3х1,5ок (N, PE)-0,66 или ППГнг(А)-HF 4х95мс (N)-1.

По согласованию с заказчиком допускается маркировка основных изолированных жил цифрами. Однако даже в этом случае изоляция жилы заземления должна быть зелено-желтой, изоляция нулевой жилы – синей, и на них не может быть нанесена цифровая маркировка.

цвета, оранжевый, какие куда, reverse, желтый, красный, для чего он, синий, ill, розовый

Содержание

1. Оранжевый провод
2. Желтый провод
3. Желтый и красный провод
4. Синий провод
5. Сине-белый провод
6. Розовый провод

Для коммутации головного акустического оборудования используются жгуты кабелей, покрытых изоляцией различных оттенков. Цветовое обозначение проводов магнитолы позволяет корректно подключить проигрыватель и дополнительные устройства. Цветовая гамма защитного слоя стандартизирована в соответствии с требованиями ISO, что обеспечивает совместимость разъемов на магнитолах и автомобильных жгутах.

Оранжевый провод

Оранжевый провод предназначен для изменения интенсивности подсветки дисплея совместно с лампами элементов, расположенных на панели приборов. Кабель подсоединяется к положительному выводу потенциометра регулировки или к патрону лампы подсветки штатной розетки или прикуривателя. На части машин обеспечивается автоматическое снижение яркости при активации габаритных огней или фар головного освещения. Если пользователь не планирует использовать функцию, то идущий от магнитолы кабель скручивается и аккуратно фиксируется на жгуте или штекере.

На некоторых магнитолах шнур имеет обозначение ill или lamp, цвет изоляции в этом случае произвольный. Возможно использование 2 отдельных кабелей, обеспечивающих подачу отрицательного и положительного питания. При этом минусовый шнур не связан с кузовом автомобиля.

Желтый провод

Желтый провод имеет увеличенное сечение жилы и утолщенную изоляцию, предназначается для коммутации головного устройства с аккумулятором, подача питания производится в постоянном режиме. Благодаря увеличенному диаметру обеспечивается подача тока без риска перегрева элемента. Для защиты оборудования от короткого замыкания в цепи имеется штатный предохранитель ножевого типа. Устройство размещается в гнезде на задней стенке магнитолы, номинал зависит от мощности встроенного усилителя.

При использовании отдельного провода, выведенного к положительной клемме батареи, рекомендуется дополнительно защитить цепь. Предохранитель монтируется в отдельном корпусе на расстоянии 300-400 мм от клеммы аккумулятора. Прокладка кабеля выполняется вдоль штатных жгутов проводки, для соединения шнуров в единую магистраль используются пластиковые хомуты. Для ввода в салон применяются штатные отверстия, имеющиеся в моторном щите автомобиля.

Желтый и красный провод

Желтый и красный провода отвечают за подведение положительного питания. Отличием красного провода (имеющего увеличенное сечение) является способ коммутации через замок зажигания. При повороте ключа в положение ACC обеспечивается подача положительного сигнала 12 В, обеспечивающего работоспособность устройства. Допускается прямое соединение кабеля с положительным полюсом аккумулятора, но в этом случае магнитола остается в активном состоянии и способствует ускоренной разрядке батареи.

Кабель с изоляцией красного цвета обеспечивает сохранение настроек головного устройства при отключенном зажигании. При некорректном подключении происходит сброс параметров проигрывателя, которые приходится настраивать заново после каждого запуска силового агрегата автомобиля. Для подсоединения к отрицательному полюсу батареи (кузову) применяется проводник, покрытый изоляцией черного цвета. Кабель выводится к ближайшему болту «массы», приваренному к кузову. Крепление производится при помощи клеммы, которая поджимается 6-гранной гайкой.

Синий провод

Синий провод обеспечивает подачу управляющего сигнала к антенному усилителю или электроприводу, который выдвигает штырь приемника сигналов из полости крыла. Если автомобиль не оснащается подобным оборудованием, то кабель аккуратно скручивается и изолируется. Цвета проводов, расположенных на блоке электрического привода антенны, зависят от модификации автомобиля.

Также синяя изоляция применяется для защиты шнура, который нужен для управления внешним усилителем. Подобная цветовая схема используется на головных устройствах Sony. При активации проигрывателя через кабель «ремоут» подается управляющий импульс, обеспечивающий начало работы внешнего усилителя и акустики. После выключения двигателя и прекращения работы магнитолы автоматически обесточивается и усилитель, обеспечивая сохранение заряда аккумуляторной батареи транспортного средства.

Сине-белый провод

Голубой и белый цвета изоляции применяются для маркировки кабеля, используемого для управления слаботочным внешним оборудованием. Положительный сигнал появляется на кабеле только после включения головного акустического устройства. Допустимый ток, передаваемый по шнуру, не превышает 200 мА. При повышенной нагрузке происходит перегрев и необратимое разрушение электронных контроллеров, расположенных внутри проигрывателя. Если пользователь намерен коммутировать мощное оборудование, то требуется ввести в цепь разгрузочное реле.

Розовый провод

В наборе проводов для автомагнитолы может встречаться кабель, покрытый защитным слоем розового цвета. Элемент применяется на головных устройствах, способных воспроизводить видео. Используется для коммутации внешней камеры заднего вида, обеспечивая трансляцию сигнала. При использовании подобного оборудования требуется обеспечить совместимость сигналов, в противном случае изображение на дисплее будет перевернутым.

Для обеспечения питания камеры применяется провод Reverse, позволяющий включить трансляцию сигнала при использовании передачи заднего хода. Шнур коммутируется к цепям подачи питания на лампы заднего хода. При использовании штатного парктроника возможно подсоединение кабеля к разъему контроллера.

В конструкции головного устройства может использоваться дополнительный жгут, обеспечивающий снижение громкости звучания при включении передачи заднего хода. Этот же кабель, покрытый изолятором желто-черного цвета, отвечает за отключение трансляции при поступлении телефонного звонка. Если автомобиль не оснащен блоком для подключения мобильного телефона, то шнур не используется.

Также в состав жгута входит 8 кабелей, предназначенных для коммутации тыловых и фронтальных громкоговорителей. При использовании компонентной акустики требуется подсоединять элементы на общий канал, при этом контролируя сопротивление и мощность. Все отрицательные выходы от катушек колонок должны подаваться на соответствующие разъемы усилителя.

Не допускается объединение полюсов в единую магистраль и замыкание узлов на кузов автомобиля.

Для установки низкочастотных динамиков применяется отдельный провод, проложенный самостоятельно. На некоторых автомобилях сабвуфер является штатным устройством, размещенным в нише для запасного колеса или внутренней полости его диска. Для коммутации используются отдельные кабели, цвет изоляции зависит от модели транспортного средства.

На штатных магнитолах встречается плоский шлейф, предназначенный для передачи информации на дисплей, выведенный в отдельный карман на панели приборов. Жгут состоит из большого числа проводов, покрытых изоляцией белого и серого цвета. За счет защитного слоя обеспечивается монолитность изделия. Шлейф крепится специальными зажимами, обеспечивающими надежный контакт и защиту от влаги.

Некоторые головные устройства Pioneer имеют дополнительный кабель, предназначенный для подключения охранного комплекса. Шнур подсоединяется к штекеру, точка коммутации имеет обозначение Alarm. Использование на автомобиле цифровой шины CAN или K-Line требует подключения в цепь и магнитолы. Для этого применяются отдельные шнуры, выведенные в общий коммутационный разъем.

• Подключение пищалок к магнитоле
• Как улучшить прием радио в автомобиле
• Не работает магнитола в машине
• Как настроить музыку в машине

Цветовые коды проводки — Коды США, Великобритании, Европы и Канады, Когда применять

Цветовые коды проводки, используемые для электропроводки, имеют особое значение с разными цветами для разных типов и назначений цепей. Электрики и подрядчики понимают эти коды. Для тех, кто хочет учиться, простое руководство может помочь понять их значение. В этом посте мы обсудим, что такое цветовые коды проводки, региональные цветовые коды проводки в США, Великобритании, Европе и Канаде и когда мы должны применять эти коды.

Электрические материалы, используемые в доме …

Пожалуйста, включите JavaScript

Электрические материалы, используемые в домашней электропроводке.

Цветовые коды проводки

Каждый цвет, используемый для электропроводки, говорит нам о типе и назначении провода. Это стандартизация, которой следуют в регионах для лучшего понимания и возможности отслеживания. В некоторых странах соответствующий руководящий орган определяет все допустимые цвета проводки, но в других требуется, чтобы только несколько конкретных типов проводки имели определенные цвета.

Таким образом, значение того или иного цвета провода может варьироваться в зависимости от страны. Но вот полезное руководство по значению разных цветов, используемых в разных частях мира для распространенных типов электропроводки переменного тока (переменного тока).

Рис. 1. Цветовые коды проводки

Цветовые коды проводки в Соединенных Штатах Америки (США)

Американские подрядчики по электротехнике и электрики должны соблюдать требования Национального электротехнического кодекса (NEC) в отношении цветовой маркировки проводов. Обычно они используются для силовых проводов в «ответвленных цепях».

NEC определяет белый или серый цвет для нейтрального провода и зеленый/зеленый с желтой полосой/медный провод для заземления. Любые другие цвета, кроме этих, могут быть использованы для других линий электропередач. Однако в соответствии с местной практикой стандартные цветовые коды проводки можно разделить на две основные категории. К ним относятся:

• Цветовые коды проводов США для источника переменного тока
• Цветовые коды проводов США для источника постоянного тока

Цветовые коды проводов США для источника переменного тока

Цветовые коды проводов, применяемые в США для источника переменного тока, могут быть разделены на три подгруппы. -категории в зависимости от характера и диапазона питания переменного тока. Их:

• Цветовые коды проводов переменного тока 120/208/240 В
• Цветовые коды проводов переменного тока 277/480 В
• Цветовые коды проводов питания постоянного тока

Цветовые коды проводов переменного тока 120/208/240 Вольт в основном используются в домашних и офисных условиях. Цветовые коды проводов для этой категории следующие:

• Однофазный, линейный (горячий) — черный или красный
• 3-фазный, фаза 1 — черный
• 3-фазный, фаза 2 — красный
• 3-фазный, фаза 3 — Синий
• Нейтраль — белый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Цветовые коды в США

Обычно используются в промышленных двигателях и оборудовании. Цветовые коды:

• 3 фазы, фаза 1 – коричневый
• 3 фазы, фаза 2 – оранжевый
• 3 фазы, фаза 3 – желтый
• нейтральный – серый
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Рис. 3 — Цветовые коды проводки переменного тока 277/480 В в США

Цветовые коды проводки в США для источника постоянного тока

многие аккумуляторные системы используют питание постоянного тока вместо питания переменного тока (переменного тока). NEC США определяет зеленый/зеленый с желтой полосой/медный провод заземления. Любые другие цвета, кроме этих, могут быть использованы для других линий электропередач. Однако в соответствии с местной практикой стандартные цветовые коды проводов следующие:

2-проводной незаземленный источник постоянного тока

• Положительный (+ve) – красный
• Отрицательный (-ve) – черный

2-проводный заземленный источник постоянного тока

3-жильный заземленный источник постоянного тока

• Положительный (+ve) — красный
• Средний провод (центральный ответвитель) — белый
• Отрицательный (-ve) — черный

Общий

с зеленым заземлением Желтая полоса или оголенный провод

Рис. 4. Цветовые коды проводки постоянного тока в США

Цветовые коды проводки в Европе, включая Великобританию (IEC)

Большинство европейских стран, включая Великобританию, в настоящее время следуют условные обозначения цветов для ответвленных цепей переменного тока, установленные Международной электротехнической комиссией (МЭК). Большинство европейских стран следуют цветовому коду проводов, установленному IEC. Первоначально опубликованный как IEC 60446, этот стандарт был включен в IEC 60445 в 2010 году. Цветовые коды проводки согласно IEC можно разделить на следующие две категории:

• Коды цветов проводов в Европе (IEC) для питания переменного тока
• Коды цветов проводов в Европе (IEC) для питания постоянного тока

Коды цветов проводов в Европе (IEC) для питания переменного тока

Коды цветов проводов в Европе (IEC ) для питания переменного тока:

• Однофазный, линия (горячий) — коричневый
• 3 фазы, линия 1 — коричневый
• 3 фазы, линия 2 — черный
• 3 фазы, линия 3 — серый
• нейтральный – Синий
• Основной – Зеленый с желтой полосой

Рис. 5. Цветовые коды проводов питания переменного тока в Европе (IEC)

Цветовые коды проводов в Европе (IEC) для питания постоянного тока

2-проводной незаземленный источник питания постоянного тока

• Положительный (+ve) – коричневый
• Отрицательный (-ve) – серый

2-проводный заземленный источник постоянного тока

3 Проводные заземленные DC Supply

• Положительный (+VE)-коричневый
• Средний проволока (центральный крана)-Blue
• отрицательный (-Ve)-серый

Common

-Серый

Зеленый с желтой полосой

Рис. 6 – Цветовые коды проводки в Европе (IEC) для питания постоянного тока

Цветовые коды проводки в Канаде

Электротехнические нормы Канады (CEC) регулируют цветовую кодировку электропроводки в Канаде. Цветовая маркировка кабеля питания переменного тока почти аналогична маркировке, используемой в США, за исключением исключения оголенной меди из заземляющего провода. В Канаде применяются следующие требования к цветовым кодам проводов:

• Однофазный, линейный (горячий) — черный или красный
• 3-фазный, фаза 1 — красный
• 3 фазы, фаза 2 – черный
• 3 фазы, фаза 3 – синий
• Нейтраль – белый
• Заземление – зеленый или зеленый с желтой полосой

Когда применять цветовую кодировку проводки к проводу

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции другого цвета. Если кабели больше, чем № 6 AWG, они обычно покрыты черной изоляцией. При монтаже следует нанести цветовую маркировку с помощью цветной изоляционной ленты, обернув ее вокруг провода. Другой способ сделать это — использовать этикетки или цветные термоусадочные трубки.

Коричневый провод, Синий провод и Провод с зеленой полосой — что это? Что черное и горячее, а что белое?

Опубликовано Gabriel C 13.11.2016 в
Светодиодные фонари

Коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а что белое?

Вот вопрос, который мы получаем; Коричневый провод, синий провод и провод с зеленой полосой — что это? Что черное и горячее, а что белое?

Если вы читаете это, скорее всего, вы недавно приобрели осветительный прибор, такой как светодиодный светильник для парковки или складское освещение, и пытаетесь установить его в США. (обычно это мусор, но мы доберемся до этого) Свет просто использует международные стандарты проводки. Как будто метры и футы или литры и галлоны были недостаточно плохи, теперь у нас есть различия в проводке. Проводка с коричневыми, синими и зелеными полосами на самом деле более распространена во всем мире, чем наша черная, белая и зеленая.

Большинство коммерческих светильников, таких как светодиодные настенные блоки и светодиодные светильники для высоких пролетов, используют стандартные для США цветовые коды: черный, белый и зеленый. Даже в наших жилых светильниках используются черный, белый и зеленый цвета.

Если вы купили дешевый фонарь с международными цветами и без сертификата безопасности, велика вероятность, что он не прослужит долго. Также имейте в виду, что у вас не будет страховки, и вы несете ответственность за любой ущерб, который она причинит. Наши фонари имеют рейтинг безопасности UL, и у нас есть полная страховка ответственности. Каждый год мы проходим аудит, чтобы убедиться, что мы покупаем и продаем только безопасные надежные светильники.

Если у вас есть приспособление, соответствующее международным стандартам, хорошая новость заключается в том, что подобрать его очень просто. Коричневый — это ваш горячий провод, поэтому вы хотите подключить его к черному проводу вашего здания. Синий отрицательный или возвратный, так что он перейдет к белому. Зеленый с желтой полосой — это земля, и она пойдет к зеленому зданию.

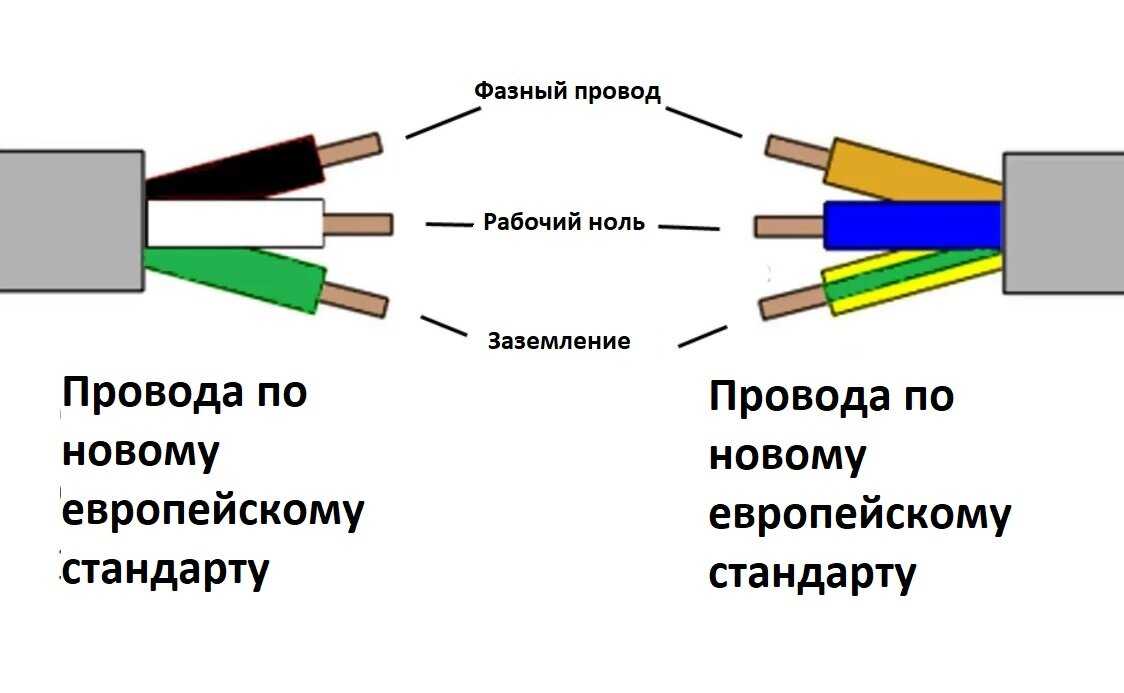

Коричневый к черному

Синий к белому

Зеленый к зеленому с желтой полосой

Если вы работаете от 220 вольт или выше, то у вас, вероятно, будет несколько проводов под напряжением, соединяющихся с коричневым и синим проводом прибора. Помните, что вы должны использовать более высокое напряжение только в случае необходимости. Большинству новых светодиодных фонарей не требуется столько энергии, и 110 В вполне достаточно. Единственная реальная причина — это очень длинные пробеги, например, прокладка проводки на 200 с лишним футов для освещения спортивных площадок или там, где в здании уже есть провода для 480 В переменного тока, и вы должны их сохранить.

Наглядную версию руководства по подключению см. на прикрепленном изображении. Не забывайте всегда отключать питание на выключателе, а не только на выключателе. Всегда закрепляйте соединения с помощью подходящих гаек для проводов или других соединителей. Безопасность прежде всего.

Предыдущий пост

Следующий пост

R Басби

Дата
14.09.2017

Ответить

У меня светодиод с двумя прозрачными проводами (на одном проводе есть надписи) и по плохой инструкции это должен быть провод, который подключается к нашему белому общему проводу. Другой, я должен предположить, подключается к черному или горячему проводу США. Это не работает, как и обратная проводка. Должен ли я просто выбросить его?

Рик

Дата
25.01.2019 15:06:00

Выбросить! Не из наших! У нас всегда будет 3 провода, заземление это необходимая мера предосторожности. Наши также легче установить со стандартными цветами проводки.

Дэнни самый длинный

Дата
02. 11.2017

Ответить

Что такое коричневый провод он горячий или вырос и черный провод поставить новый свет вверх

счет

Дата
16.08.2018

Ответить

Привет Мне нужна помощь, я получил светодиодные наружные светильники с датчиком движения, которые необходимо заменить датчиком движения человеческого тела PIR.
Светодиодные наружные светильники с датчиком движения поставляются с черным, белым и желто-зеленым проводом, а детектор датчика — с красным, синим и
похоже на коричневый провод. подскажите пожалуйста как подключиться друг к другу? Большое спасибо!!!

ЭДВАРД

Дата
25.01.2019

Ответить

ПОМОГИТЕ!
Пишу из Италии, где недавно купил светодиодный светильник «DuraLamp» и лампочку для небольшого тамбура в подвале, отделяющего его от подземного гаража. Устройство довольно простое, из него выходит один КОРИЧНЕВЫЙ и один СИНИЙ провод.
Я подключил соответствующие КОРИЧНЕВЫЙ и СИНИЙ и заглушил ЗЕЛЕНО-ЖЕЛТЫЙ (земля или земля) провод, идущий из моего дома.
Все это сделано, я повесил свет и вуаля, он работал… но когда я выключил лампу, лампочка постоянно горела очень тускло. Хотя я могу жить с этим, я знаю, что он не должен этого делать.
Может у кого есть предложения?

Рик Р.

Дата
25.01.2019 15:09:00

Эдвард, Мы рекомендуем вам связаться с производителем прибора для получения помощи в устранении неполадок. Если вы хотите полностью заменить светильник, свяжитесь с нами по телефону 800-674-9420 или по электронной почте [email protected] Спасибо, Рик Р.

Джим Г.

Дата
25.03.2019

Ответить

Привет. Я купил светильник с проводкой только коричневого и синего цветов, и я хочу подключиться к проводке корпуса, состоящей из черного, белого и медного/заземляющего проводов. Провода какого цвета соединять между собой?

Рик Р.

Дата
25.03.2019 11:27:00

Джим, Все наши светильники имеют провода заземления. Если бы вы купили фонарь в другом месте, у которого не было заземления, я бы очень осторожно относился к его использованию. Цвета обычно должны быть от коричневого до черного и от синего до белого, но я бы проконсультировался с производителем приобретенного вами прибора, чтобы быть уверенным, поскольку мы ничего не знаем об этом приборе.

Дэррил Коррея

Дата
10.11.2019

Ответить

Привет, ребята!
У меня есть люстра с коричневым проводом, внутри которого два провода, я полагаю, горячий и нейтральный. Проблема в том, что они оба имеют одинаковый коричневый цвет, из-за чего невозможно сказать, кто есть кто. Может ли кто-нибудь помочь мне идентифицировать два?
Спасибо
Дэррил

Рик

Дата
11.11.2019 15:32:00

Дэррил,
Наша команда экспертов по обслуживанию клиентов была бы более чем рада помочь вам, если бы это касалось одного из наших продуктов, с которым они прошли обучение. К сожалению, мы не можем обеспечить поддержку чужого продукта. Возможно, вам придется обратиться за помощью к электрику, чтобы определить правильный провод заземления для вашего приложения.

Чалмос С. Алдай

Дата
29.12.2019

Ответить

Привет: Примерно два года назад я установил пять новых 110-вольтовых, двухтрубных 4-футовых люминесцентных светильников T8 с «электронными» балластами, в последовательную линию (балласты для каждого из пять светильников подключены параллельно линии) в моем жилом гараже. Год назад я снял люминесцентные лампы Т8 и заменил их светодиодными. Все они прекрасно работали до тех пор, пока примерно месяц назад три из пяти светильников не «погасли». Я заменил светодиодные лампы новыми лампами того же типа. Никакого просветления не получилось. Затем я заменил эти светодиодные лампы на люминесцентные лампы T8. Тот же результат; нет подсветки. Не устанавливая контрольный измеритель в цепи, я пришел к выводу, что три электронных балласта «плохие». Что вы предлагаете мне сделать, чтобы решить эту проблему, а не удалять и заменять мои текущие приспособления? Как мне «подключить балласты», как я читаю в большом количестве сообщений в Интернете, чтобы повлиять на то, чтобы мои светодиодные трубки работали так, как задумано? Или, что я должен сделать, чтобы, как вы указываете, заменить балласты на «драйверы»? Спасибо за ваше своевременное общение и руководство. С нетерпением жду Вашего ответа.

Рик

Дата
31.12.2019 8:22:00

Избавьтесь от балластов. В светодиодах не используются балласты, и они только приводят к более высокому энергопотреблению и короткому сроку службы светодиодов. Светодиодные трубки T8 можно приобрести как совместимые с балластом, но мы всегда рекомендуем избегать этого варианта, поскольку вы просто оттягиваете неизбежное. Используйте светодиодную трубку типа B или типа A + B T8 с внутренним драйвером и избавьтесь от этих балластов.

Миках

Дата
9/23/2021

Ответить

У меня есть лампа с сине-коричневым зеленым цветом, и я покупаю для этого светодиодный драйвер, почему у светодиодного драйвера нет заземления, куда идет земля от света?

Хуан

Дата
23.09.2021 13:35:32

Лампы от водителя к панели питаются постоянным током, а не переменным током и поэтому не имеют заземления. Светодиоды на самом деле требуют постоянного тока и работают от источника постоянного тока.
