Схема подключения плиты: Как подключить электроплиту самостоятельно

Содержание

схема с проводом своими руками


Современная кухонная электрическая плита – это многофункциональное устройство, отвечающее всем техническим требованиям сегодняшнего дня. Как правило, электроплиты устанавливаются в городских квартирах, что объясняется ужесточившимися правилами использования газовых коммуникаций в городском коммунальном хозяйстве и расширенным функционалом самих электроплит. Прежде чем отвечать на заглавный вопрос нашей статьи о правилах подключения электрической плиты к сети, рассмотрим более подробно виды, принцип работы и отличительные особенности данных приборов.

Электрическая плита

Конструктивные особенности

По сфере применения электроплиты, как и любая другая кухонная техника, разделяются на две группы:

  1. профессиональные плиты;
  2. электроприборы для домашней установки.

Это во многом определяет их мощность. Плиты с подключением к сетевому напряжению в 220 В – маломощные. Мощные запитываются к сети в 380 В.

Подключение электрической плиты

Следует сказать, что в современных многоквартирных домах изначально может быть заложен кабель с подводящим напряжением в 380 В.

Способ управления электрической плитой в зависимости от модели и производителя (Hansa, Веко, Gorenje и так далее) может быть:

  • механическим;
  • сенсорным.

По видам установки и конструкции различают электроплиты для кухни:

  • отдельно стоящие;
  • встраиваемые;
  • настольные.

Принципы работы названных устройств (электрических плит) напрямую связаны с их техническими особенностями, и выглядит это следующим образом.

Эмалированная плита

Эмалированные плиты. Нагревательный элемент выполнен в виде круга небольшого диаметра из чугуна или же чугунной спирали открытого типа. Приборы такого типа могут быть комбинированными, то есть иметь как газовое, так и электрическое подключение.

Стеклокерамическая кухонная плита – более современный аналог эмалированной печки с небольшими изменениями в форме нагревательных элементов, перекрытых специальным жаропрочным стеклом по всей варочной поверхности.

Индукционные плиты. Вместо стандартных нагревателей используется электромагнитная (индукционная) катушка, создающая высокочастотные токи. Для приготовления пищи на плитах индукционного типа нужна специальная посуда.

Необходимые условия

Прежде всего, доводим до сведения наших читателей то, что подключение электрической или газовой плиты, являющейся потенциально опасным прибором, требует определенных профессиональных знаний и навыков и производится строго с соблюдением всех правил по технике безопасности, относящихся к электро- и газовым приборам.

Правила подключения плиты

В первую очередь следует оценить качество имеющейся в доме (квартире) электропроводки. Подвести (если не имеется) отдельный кабель электропитания и установить в силовом щите отдельный автомат (выключатель, пробки). Подобрать провод нужного сечения (в зависимости от мощности плиты) и длины. Установить силовую розетку.

Схема подключения электрической плиты

Схема подключения состоит из нескольких этапов.

  1. Подбор необходимых материалов (кабель, розетка и т.д.).
  2. Установить в электрощите автономный электроавтомат и протянуть отдельный силовой кабель для плиты.
  3. Смонтировать силовую розетку.
  4. Подключить плиту одним из трех методов в зависимости от возможностей прибора и сетевой электропроводки.
  5. Произвести запуск устройства.

Схема подключения электрической плиты

Силовая розетка

Как правило, трудностей с прокладкой и выбором кабеля нужного сечения не возникает, так как необходимые параметры потребляемой электроплитой мощности указаны в ее эксплуатационной инструкции, а электропровода имеют соответствующую маркировку. Учитывая то, что практически все плиты продаются без вилки, то выбор силовой розетки зависит от примененного для подключения кабеля.

При этом она (розетка) должна отвечать следующим требованиям:

  • По номинальным характеристикам вилка и розетка (продаются в паре) соответствуют техническим характеристикам электроавтомата и количеству жил в кабеле.
  • Изделие должно быть качественным и сертифицированным.
  • Соответствовать по типу установки проложенному для нее проводу – открытая или скрытая проводка.

В остальном же установка силовой розетки для электрической печи ничем не отличается от монтажа обычных сетевых розеток.

Подключение электрической плиты своими руками 3 способами

Говоря о трех способах подключения, мы подразумеваем количество имеющихся фаз.

  • однофазное подключение;
  • двухфазное;
  • трехфазное.

В современных многоквартирных домах, как основное, предусмотрено однофазное подключение. Осуществляется оно по следующей схеме:

  1. У плиты снимается задняя панель, которая открывает доступ к клеммам, дублирующим все три вида подключений.
  2. Определяются клеммы однофазного подключения электроплиты (отмечены в инструкции производителя прибора).
  3. Выбираем фазу (всегда провод красного цвета). Через входящие в комплектацию медные контакты закрепляем все три жилы фазы на клеммы номер 1, 2 и 3.
  4. На 1 и 2 клемму крепим – ноль.
  5. 3 – земля.

Все соединения осуществляются только через прилагаемые перемычки из меди.

Двух- и трехфазное подключение за небольшим исключением повторяют основное, однофазное. Схемы таких подключений находятся на наклейке, находящейся на задней панели электроплиты.

Особенности подключения отдельных марок электрических плит

Все модели кухонных плит с электрическим питанием в качестве основного подключаются по однофазной схеме. Отдельные бренды (Hansa, Веко, Gorenje) предусматривают в качестве дополнительного трехфазное подключение. В данном случае все зависит от имеющейся в доме электросети. В остальном каких-либо существенных различий нет.

Видеоинструкция подключения электрической плиты Hansa (Веко, Gorenje) своими руками.

Подключение электроплиты

Содержание

  • Алгоритм подключения
    • Шаг 1. Выбираем провода
    • Шаг 2. Делаем розетку
    • Шаг 3. Подключение к плите
  • Общие схемы подключения к сети
  • Итоги

С каждым годом всё большее количество людей решается на подключение электроплиты. Это и не удивительно. Современные технологии, используемые при их создании, позволяют добиться немалой экономии.

Представим, что вы уже приобрели электроплиту, и вам нужно её подключить. В таком случае необходимо в первую очередь внимательно прочитать инструкцию. Именно там указывается рабочая схема подключения.

Внимание! Электроплиты потребляют большой объём электрической энергии в сравнении с другими бытовыми приборами, и это необходимо учитывать при подключении по схеме.

Алгоритм подключения

Перед тем как перейти к непосредственному подключению электроплиты по схеме, необходимо ознакомиться с рядом документов:

  • ПУЭ 7,
  • ПТЭЭП,
  • технический паспорт.

Только после этого вы сможете правильно воспользоваться данной инструкцией. В противном случае вы рискуете не только потерять гарантию на электроплиту, но и подвергнуть себя опасности.

Шаг 1. Выбираем провода

Провод питания согласно схеме, должен быть независимым. Проще говоря, его необходимо напрямую пустить в распределительный щиток. В противном случае проводка может просто перегореть, спровоцировав, таким образом, пожар.

Если у вас в доме нет выделенной линии, то вы можете использовать такие типы проводов:

  • ВВГ,
  • ПВС,
  • ВВГ-нг,
  • ШВВП.

В свою очередь, чтобы осуществить подключение электроплиты от розетки согласно схеме, нужно использовать кабель типа ПВС. Если вы его не сможете найти, то подойдёт и КГ. Кстати, последний обладает куда большей устойчивостью к изломам. В процессе эксплуатации он может изгибаться множество раз. Вреда от этого не будет.

Когда вы подбираете сечение кабеля для подключения электроплиты, то в расчёт необходимо взять три основных параметра:

  • количество фаз,
  • напряжение сети,
  • потребляемую мощность.

Просто посмотрите в таблицу ниже и подберите подходящий для подключения электроплиты по схеме кабель. При этом лучше предусмотреть небольшой запас мощности, так как перепады в сети — это обычное дело.

Также при подключении электроплиты по схеме своими руками необходимо знать о некоторых нюансах. Во-первых, все операции нужно проводить независимо от автоматического выключателя. Во-вторых, номинал подачи тока должен быть выше на одну единицу, чем потребление аппарата.

Технические характеристики электроплиты вы можете найти в соответствующей документации, которая должна идти к прибору в комплекте поставки. Также все параметры указываются на корпусе.

Внимание! Автоматический выключатель должен принадлежать к группе C.

При подключении электроплиты по схеме необходимо озаботиться о наличии УЗО. Оно позволит защитить вас и вашу семью от удара электричеством в процессе эксплуатации прибора.

УЗО нужно установить неподалёку от автовыключателя. Подключение устройства защитного отключения возможно только после установки автоматического выключателя. Особое внимание уделите винтовым зажимам. Они должны быть надёжно зафиксированы.

Шаг 2. Делаем розетку

В идеале у вас на кухне уже должна быть розетка, через которую можно осуществить подключение электроплиты согласно схеме. Но к сожалению, разъёмами нужной мощности оборудованы далеко не все квартиры, поэтому иногда об этом приходится позаботиться самостоятельно.

Внимание! Вам нужна розетка, которая сможет обеспечить питание электротехники с мощностью свыше 3 кВт.

В большинстве случаев на кухне устанавливается однофазная розетка. Её более чем достаточно, чтобы обеспечить подключение электроплиты по стандартной схеме. При этом минимальный номинальный ток должен составлять не менее чем 32 А. В идеале необходимо 40.

Розетка, которую вы будете использовать для подключения электроплиты по схеме должна быть сделана с качественных материалов. Также должен обеспечиваться электрический контакт.

Очень важно чтобы количество жил было таким же, как и количество проводов. Ни при каких обстоятельствах нельзя соединять провода вместе, чтобы стало возможным подключение к одному контакту. Это может привести к пожароопасной ситуации.

При подключении разрешается использовать только медный провод. При этом сечение провода должно соответствовать табличным показателям. Саму розетку нужно установить на ровной поверхности. При этом материалов с высокой горючестью поблизости быть не должно.

Совет! При установке на кирпичную стену желательно использовать прокладку, чтобы основание розетки не треснуло.

Нельзя устанавливать розетку для подключения электроплиты по схеме возле рукомойника. Это не соответствует правилам безопасности. Брызги могут попасть на оголённый кабель и вызвать замыкание.

Также розетка не должна быть установлена слишком близко к железным трубам. Это же относится к дверным и оконным проёмам. От правильного выбора места для установки зависит безопасная эксплуатация прибора.

Когда вы закончите установку розетки для подключения электроплиты по схеме, проверьте изоляцию. Кабели не должны быть повреждены. Только после этого включайте плиту.

Внимание! В идеале цвета проводов в вилке должны совпадать с цветами кабелей в розетке.

Отдельное внимание уделите винтовым зажимам, они должны быть закреплены должным образом. Мало того, при установке розетки, для подключения электроплиты необходимо каждый многожильный кабель дополнительно пропаять. Пайку нужно делать там, где они крепятся к контактам.

В том, насколько правильно вы подключили провода, вам позволит убедиться мультиметр. Как только предварительная проверка завершится, можно будет включить автоматический выключатель.

Шаг 3. Подключение к плите

Чтобы подключить электроплиту к кабелю питания, вам, конечно же, понадобится схема. Точный рисунок подключения должен быть в техническом паспорте. После того как вы его найдёте нужно будет найти на задней панели маленькую крышку и открутить её. Под ней вы найдёте клеммы проводов.

Теперь можно закрепить провода для подключения электроплиты согласно схеме. Но перед этим необходимо закрепить все кабели. В противном случае неаккуратным движением вы их просто вырвите.

Внимание! Для креплений на корпусе электроплиты есть специальные зажимы.

Подключение проводов зависит от количества фаз. Для сопряжения нужно использовать медные перемычки. Обычно они идут вместе с клеммной колодкой. По имеющейся у вас схеме установите соединения. После этого затяните винты.

Обычно в документации или на самой крышке имеется схема, с помощью которой вы сможете подключить плиту. При этом цвета подключаемых кабелей в идеале должны соответствовать друг другу.

В первую очередь нужно подключить заземление. Обычно этот провод имеет салатовый цвет (смесь желтого и зелёного). После этого можно подсоединить нейтраль. Синий кабель подключается третьим. Только после этого можно переходить к фазным проводам. Последовательность следующая:

  • коричневый,
  • чёрный,
  • чёрный.

В процессе подсоединения необходимо сохранять предельную осторожность, так как неправильный контакт может привести к выходу из строя плиты или проводки. В конце работ крышка закрывается.

Общие схемы подключения к сети

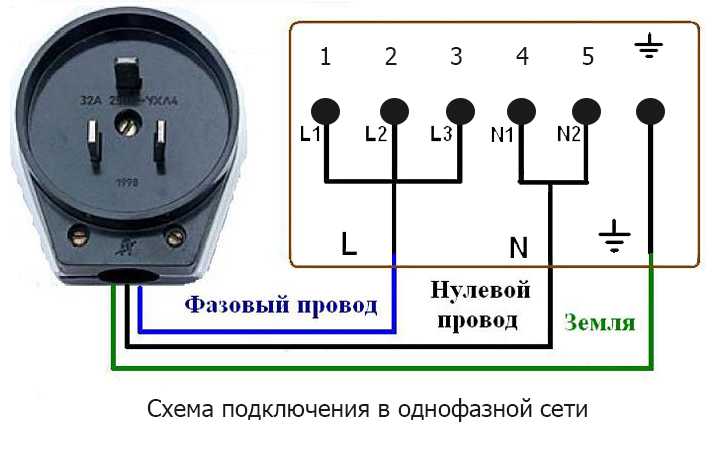

Пожалуй, это самая простая схема подсоединения к однофазной сети, для того чтобы подключить питание вам понадобится:

  1. Установить перемычки на клеммы L1 и L2, L2 и L3.
  2. К L2 подсоединить коричневый провод под фазу.
  3. Установить перемычку на N1 и N2.
  4. К N2 подключить нейтраль.
  5. На заземляющий контакт выводится провод заземления.

При этом вы должны помнить, что это общая схема. Во многих схемах, которые идут вместе с документацией могут быть другие названия клемм. Мало того, даже их количество может быть разным.

Если вам нужно будет подключить плиту к трёхфазной сети, то схема будет немного отличаться. У вас будет три фазы, которые нужно просто подсоединить к трём клеммам L1-L3. При этом в процессе монтажа никакие перемычки не нужны. N1 и N2 вместе с PE подключаются к советующим контактам.

С двухфазной сетью нужно будет установить перемычку на L1 и L2. После этого вы сможете подключить к ним фазу A. Соответственно на C будет выходить L3. Все остальные провода можно подключать по аналогии с предыдущими сетями.

Итоги

Подключить электроплиту к сети не так-то уж и сложно. Мало того, это возможно в квартирах и домах, где по проекту не были предусмотрены розетки такого типа. Но чтобы это стало возможным необходимо использовать качественные комплектующие и учитывать важные нюансы вроде количества фаз в сети.
