Схема подключения обратного осмоса

Ассортимент устройств для очистки воды велик, но, по нашему мнению, лучше всего со своей функцией справляются фильтры обратного осмоса. Инструкция по работе обратного осмоса необходима для изучения хотя бы потому, что очистка воды данным методом является сегодня наиболее близкой к совершенству. С помощью него вода избавляется практически от всех примесей, вирусов, бактерий, нитратов и других вредных веществ.

В установке и дальнейшем использовании фильтра с обратным осмосом есть ряд особенностей, о которых важно знать. Все они изложены в прилагаемой в комплект к фильтру документации. Но, как показывает практика, далеко не все пользователи её читают, да и информация бывает изложена не всегда понятно. Поэтому случаются поломки. Как правило, именно из-за незнания нюансов работы и установки системы обратного осмоса потребители остаются ею недовольны. Проблемы также бывают от непонимания самой сути — что такое обратный осмос. Инструкция, которую подготовили мы, понятным языком расскажет обо всех моментах, на которые стоит обратить внимание, если вы уже приобрели фильтр с системой обратного осмоса или только собираетесь это сделать.

СИСТЕМА ОБРАТНОГО ОСМОСА. ИНСТРУКЦИЯ ПО НАЗНАЧЕНИЮ И ПРИНЦИПАМ ЕЁ РАБОТЫ

Обратным осмосом именуют процесс, в котором поток воды разделяется на две части, отличающиеся по составу. Одна часть — это очищенная вода, а вторая – вода с отфильтрованным загрязнением. За это разделение жидкости отвечает специальная мембрана с микроскопическими отверстиями. Их размер составляет 0,0001 микрон. Перед попаданием в мембрану вода проходит через картриджи предварительной очистки, очищаясь от взвешенных частиц, хлора и органических соединений. Далее, проходя под давлением через мембранный фильтр, вода окончательно «расстаётся» со всеми видами примесей и органики, в том числе с бактериями и вирусами. После прохождения через мембрану вода готова к употреблению и поступает в накопительный резервуар. Всё, что было «отсеяно» мембраной, сливается в канализацию.

Важно понимать, что через поры мембраны могут просочиться только частицы, соответствующие размеру молекулы воды или меньше. Крупные загрязнители через мембранный фильтр не проникнут, но могут засорить его поры, поэтому перед тем, как подвергать воду процессу обратного осмоса, ее необходимо подготовить. Именно этому механическому удалению загрязнения служат три предварительных фильтра системы, установленные до мембраны: два фильтра с отверстиями в 5 и в 1 микрон и установленный между ними фильтр с угольным наполнителем.

В итоге степень очистки воды обратным осмосом достигает 98%. Помимо вредных примесей вода теряет и природные вещества, придающие ей уникальный вкус и свойства. Для устранения этого недостатка очищенная вода перед подачей в кран проходит ещё через один фильтр из биокерамики — минерализатор, обогащающий жидкость полезными минералами, приближая воду к её естественному состоянию. Бывают также постфильтры с ультрафиолетовым излучением. Самым простым считается постфильтр с активированным углём и кокосовой скорлупой. Без таких модулей можно обойтись, но тогда вода из системы обратного осмоса будет не такой вкусной и полезной.

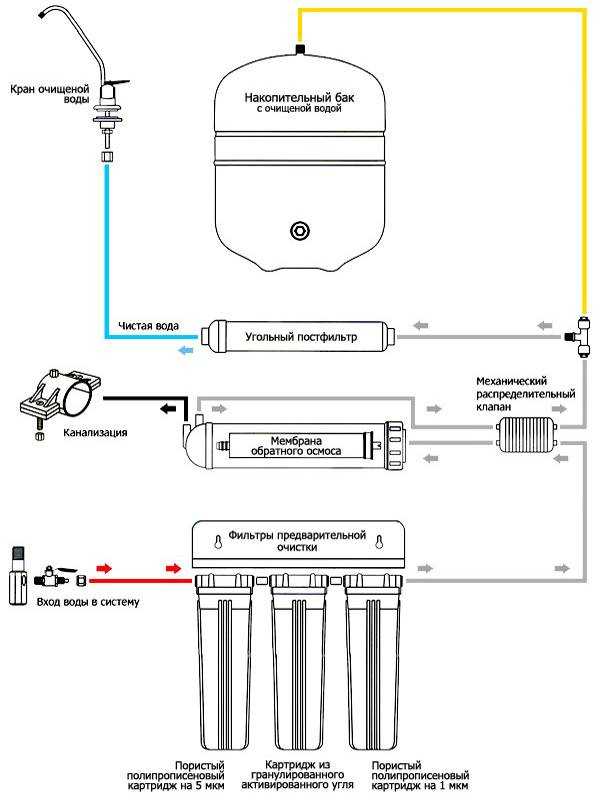

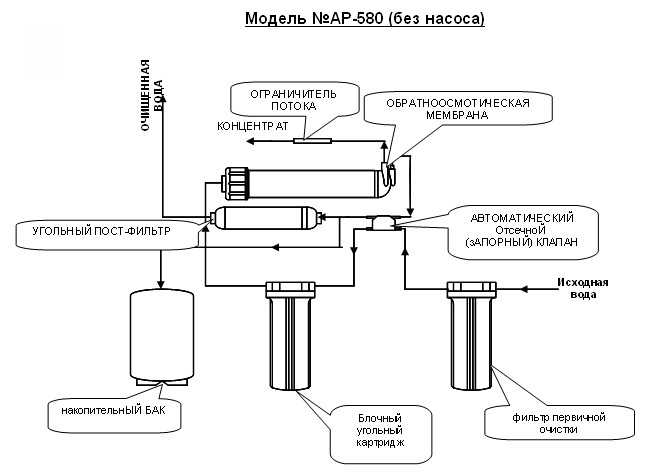

На следующей схеме показана типовая схема подключения и работы системы обратного осмоса с обозначением всех её основных элементов:

В базовую комплектацию фильтра с обратным осмосом входят все необходимые для эффективной очистки воды элементы. В случае, если загрязненность воды превышает норму или система водопровода не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Чаще всего потребители сталкиваются с низким напором воды в системе. В этом случае в систему обратного осмоса интегрируется насос, повышающий давление воды. Для оптимальной работы фильтра давление должно быть в пределах от 2,5 до 6 атм.

УСТАНОВКА ФИЛЬТРА С ОБРАТНЫМ ОСМОСОМ

Перед тем как идти в магазин, определитесь с производительностью мембраны и решите, какие дополнительные модули вам нужны. Если вода в вашем доме характерно жесткая, то фильтров предподготовки должно быть не менее трех. Если же вода мягкая, количество фильтров предподготовки может быть меньшим.

Много вопросов вызывает самостоятельная установка обратного осмоса. Инструкция, прилагаемая к фильтру, понадобится вам, чтобы правильно установить фильтр у себя дома без особых усилий. Система собирается по схеме, как конструктор. Все элементы соединяются между собой, а крепить нужно только держатели для фильтров. Как правило, системы обратного осмоса имеют в комплекте всё необходимое, даже крепежные элементы.

Состав комплекта может отличаться в зависимости от модели и включать следующие элементы:

— мембрана обратного осмоса;

— колбы предварительной очистки с тремя фильтрами: два механических и один угольный;

— постфильтр;

— кран чистой воды;

— ключ для замены фильтров;

— ключ для корпуса мембраны;

— набор тройников-коннекторов;

— крепежная панель для крана;

— набор гибких шлангов и др.

В связи с тем, что разнообразие обратноосмотических систем очень большое, для детального изучения последовательности действий по монтажу фильтра настоятельно рекомендуем вам осуществлять работу по установке, строго следуя инструкции, прилагаемой к вашей модели фильтра. Здесь указан порядок действий по установке наиболее распространённого фильтра с пятиступенчатой очисткой и накопительным баком.

1 этап — изучите схему движения воды, которая будет циркулировать в вашем фильтре от момента подключения до сброса отфильтрованной жидкости и поступления в кран чистой воды.

2 этап — определите место установки, учитывая размеры всей системы обратного осмоса.

3 этап — установите кран чистой воды.

4 этап — перекройте воду и подготовьте врезку системы к водопроводу.

5 этап — подготовьте врезку системы к трубе слива в канализацию.

6 этап — установите накопительный бак и подключите к нему вентиль.

7 этап — закрепите весь фильтрационный блок, предварительно расположив и соединив между собой все входящие в комплект фильтры.

8 этап — наполните и промойте фильтр.

Обратите внимание, что использовать очищенную воду можно только после второго наполнения накопительного бака.

Постоянно сверяясь с руководством конкретной модели, где отражены все технические особенности именно вашего фильтра, и осуществляя сборку фильтра с системой обратного осмоса по данной инструкции, вы обязательно достигнете цели.

Если же вы хотите доверить установку фильтра профессионалам, обратитесь к специалистам нашей компании. В каталоге нашего магазина подберите тот фильтр обратного осмоса, который обеспечит в вашем доме наличие кристально чистой воды в течение долгих лет.

подключение фильтра для очистки воды, монтаж водяного фильтра, как установить, подключить к водопроводу

Содержание:

Монтаж фильтра грубой очистки
Установка фильтра картриджного типа
Особенности установки фильтра для воды под мойку
Система обратного осмоса
Видео

Всем известно, что вода из центральной водопроводной системы содержит большое количество примесей. При этом речь идет о механических загрязнениях, которые содержат частицы самых разных размеров, о химических веществах органического и неорганического происхождения, о вирусах, бактериях и других микроорганизмах. Решить проблему загрязнений в водопроводной воде можно с помощью фильтра. Однако приобретение изделия – это не самый важный шаг, необходимо правильно выполнить его установку на трубы водопроводной системы.

Монтаж фильтра грубой очистки

У фильтра грубой очистки есть еще одно название – грязевик. Дело в том, что подобное устройство предназначено для задержки самых крупных частиц механических примесей. Конструкция фильтров грубой очистки имеет несколько вариантов, однако установка всех видов выполняется по одной схеме.

Главным условием, которое необходимо соблюдать при монтаже устройства, можно назвать расположение фильтра сразу после входа в квартиру или дом. Второе условие – установка до счетчика, но после запорной фурнитуры.

Монтажный процесс нельзя назвать очень сложным. Корпус фильтра имеет резьбу, посредством которой прибор накручивают на трубу. Для герметизации резьбового соединения на трубу можно намотать уплотнитель.

Выполняя установку фильтра на воду, необходимо правильно выбрать его расположение. Это обусловлено разными типами фильтра: перпендикулярный и косой. Однако, независимо от типа устройства крышка отстойника всегда должна находиться снизу. В противном случае фильтрация воды будет выполняться в обычном режиме, но примеси станут причиной выхода изделия из строя. Читайте также: «Как выбрать фильтр для воды – виды, различия, особенности очистки, преимущества и недостатки».

Установка фильтра картриджного типа

С помощью фильтра грубой очистки можно очистить воду от крупных механических примесей, однако после этого в воде остается большое количество включений другой природы. В частности речь идет о мелкой механической взвеси и различных растворенных веществах. Для дальнейшей очистки воды используются картриджные устройства для фильтрации. Подобные приборы имеют головную часть, которая фиксируется на водопроводной трубе, и стакан, в который вставлен фильтрующий картридж.

Существует несколько видов наполнителей для фильтра, каждый из которых выполняет очистку воды от загрязнений определенного происхождения. Это могут быть угольные, адсорбирующие, ионообменные наполнители или позволяющие выполнить более тонкую очистку от механических примесей (детальнее: «Фильтр для воды тонкой очистки – виды, назначение, правила выбора»).

Схема установки фильтров для очистки воды во всех случаях одинакова и не зависит от типа наполнителя. В частности предполагается выполнение следующих действий:

Перед тем как установить фильтр для воды необходимо определить место его расположения. При этом важно учесть, что устройство не должно мешать или подвергаться механическим воздействиям.

Далее выбирают правильную высоту расположения, здесь принимают во внимание необходимость регулярной замены картриджа. Поэтому чтобы свободно снимать стакан, нужно выдержать расстояние от фильтра до нижней поверхности не меньше 10 см. Зная, как менять фильтр для воды, это можно сделать самостоятельно.

Выбрав оптимальный вариант расположения, приступают к монтажу фильтра для воды. Для начала перекрывают воду в системе и открывают ближайший кран. Такие действия позволят вывести всю воду, которая заполняла трубы.

Затем нужно вырезать участок трубы для установки фильтрующего устройства.

Непосредственно перед местом расположения фильтра приваривают кран, с помощью которого будет ограничиваться подача воды в фильтр.

Для присоединения головной части устройства используют муфты, по окончании установки места соединений подвергают тщательной проверке. Для более герметизации соединений можно воспользоваться дополнительными уплотняющими материалами.

Выбранный тип картриджа освобождают от упаковки и вставляют в стакан, который в дальнейшем закрепляют на голове устройства.

После установки фильтра для воды проводят тестирование системы и нового устройства. Для этой цели открывают запорный кран на входе водопроводной трубы в дом и водозаборный кран. Подача воды позволит выявить дефекты в месте установки картриджного фильтра.

Особенности установки фильтра для воды под мойку

Конструкция фильтра под мойку более сложная, чем предыдущие варианты, в его составе имеется несколько фильтрующих элементов. Поэтому необходимо знать, как подключить фильтр для воды. Собирать устройство перед установкой не нужно, а непосредственно монтаж заключается в присоединении к трубе и фильтру некоторых частей.

Процесс выглядит следующим образом:

Выполняют соединение крана и тройника, проверяют герметичность соединения.

Полученный элемент соединяют с патрубком для холодной воды.

Закрепляют фильтр на стене, оставляя расстояние до пола не меньше 10 см.

На столешнице краник для чистой воды.

Выполняют подключение фильтра для воды к водопроводу.

Проверяют работоспособность установленного фильтра и герметичность соединений.

Система обратного осмоса

Использование системы обратного осмоса позволяет получить на выходе максимально очищенную воду.

Монтаж устройства выполняется по аналогичной схеме, что установка фильтра тонкой очистки воды, но есть несколько особенностей. В первую очередь речь идет об обустройстве слива грязной воды, это связано с конструкцией фильтра и принципом его работы. Вода под напором проходит через обратноосмотическую мембрану, при этом молекулы воды двигаются дальше, а все примеси остаются. Образующийся в результате очистки концентрированный раствор необходимо сбрасывать в канализацию.

Чтобы врезаться в трубу канализационной системы, в ней делают отверстие. Для обеспечения плотного прилегания винты хомутов туго затягивают.

Еще одна особенность – это необходимость установки накопительного бака при подключении фильтра для воды, который требуется для нормального протекания процесса обратноосмотической фильтрации. Накопительный бак собирает очищенную воду, что обеспечивает бесперебойную подачу воды, несмотря на медленный процесс очистки через мембрану.

На входе в бак устанавливается шланг от фильтра, на выходе из бака – шланг для подачи воды в кран. Также на баке необходима установка запорного крана, который прекращает подачу воды.

Запуск системы после установки водяного фильтра подразумевает выполнение следующих действий:

Кран на баке закрывают и подают воду.

Далее открывают краник чистой воды и ждут некоторое время.

Поступившую воду сливают.

Затем краник для чистой воды перекрывают и открывают запорный кран на баке. Поступившую жидкость следует вылить, чтобы промыть бак.

Как установить систему обратного осмоса (+ схема установки)

Автор: Gene Fitzgerald // Последнее обновление: 6 октября 2022 г. Если вы покупаете продукт или услугу по такой ссылке, мы получаем комиссию без каких-либо дополнительных затрат для вас. Узнайте больше о нашем процессе обзора продуктов или ознакомьтесь с нашим раскрытием сведений об аффилированных лицах FTC .

Итак, вы решили добавить в свой дом систему фильтрации воды обратного осмоса, потому что не хотите больше подвергаться воздействию неприятных загрязнителей воды.

Вы нашли в Интернете отличную модель и купили ее пару дней назад. Сегодня утром система прибыла в большой, тяжелой коробке. Вы открыли упаковку, чтобы взглянуть на нее и…

Ого, вы не ожидали, что в системе будет столько разных частей. Надеюсь, у вас есть навыки, чтобы настроить все правильно. В конце концов, вы не обученный сантехник. Но, учитывая затраты на наем профессионала, для вас в приоритете выполнить установку самостоятельно.

Не волнуйтесь, мы вас прикроем! В этом руководстве содержится вся информация, необходимая для беспроблемной настройки.

Содержание

Установка диаграмма
Где установить
Как установить систему обратного осмоса
, вызывая профессиональную

Ключевые выводы

Как установить систему обратного осмоза:

9000
–moise. в вашей столешнице или раковине. Кран должен располагаться с учетом удобства. Нужен ровный участок.
Сливное седло – Установите на сливную линию раковины. Поместите выше и как можно дальше от слива посудомоечной машины и мусоропровода.
Клапан подачи – перекройте подачу холодной и горячей воды под раковиной. Сбросьте давление в водопроводных линиях, открыв кран. Снимите трубку с клапана холодной воды и установите новый клапан подачи. Снова подсоедините трубку.
Резервуар для хранения – Установите в пределах 10 футов от крана обратного осмоса. Оберните резьбовое отверстие сверху тефлоновой лентой. Закрутите клапан/соединитель бака.
Модуль обратного осмоса. Установите и подсоедините трубки с цветовой маркировкой к клапану подачи воды, клапану бака, сливному седлу и крану обратного осмоса.
Установите фильтрующие элементы (предварительные фильтры, мембрану обратного осмоса, постфильтр).
Откройте клапан питательной воды и кран обратного осмоса, но держите клапан бака-накопителя закрытым. Проверьте все соединения на герметичность.
Дайте системе вымыть мусор.
Закройте кран обратного осмоса и откройте вентиль накопительного бака.
Дать баку наполниться, затем слить. Повторите этот шаг.

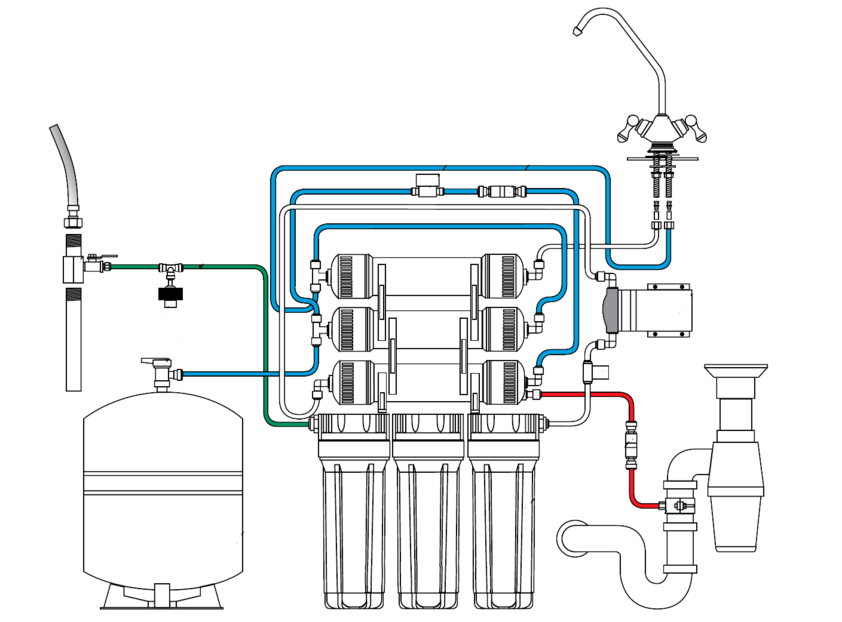

Схема установки системы обратного осмоса

Мы создали эту схему установки системы обратного осмоса, чтобы лучше показать, как отдельные компоненты должны соединяться друг с другом.

Где установить

Установка под кухонной мойкой является стандартным, хотя и не всегда самым удобным решением из-за ограниченного пространства. Другими вариантами являются подвал, гараж или подсобное помещение, подводящий водопровод к кухонной раковине (может потребоваться нагнетательный насос).

Важно, чтобы вы устанавливали его на линии холодной воды после любого другого оборудования для очистки воды, такого как система умягчения. Кроме того, не устанавливайте в местах, где возможна температура замерзания.

Как установить систему обратного осмоса

Пришло время узнать, как подключить новую систему обратного осмоса под мойку. С небольшой подготовкой и необходимыми инструментами это действительно не так сложно осуществить.

Кроме того, каждая система должна поставляться с подробными инструкциями по установке. Если этого недостаточно, вы можете найти множество полезных видео на YouTube.

Отдельные шаги могут отличаться от продукта к продукту, а также зависят от конкретной системы водопровода. Поэтому следующие инструкции даны в качестве общего руководства. Вся сантехника должна быть выполнена в соответствии с государственными и местными нормами.

Подготовка

Возможно, уже слишком поздно, но прежде чем приобрести систему обратного осмоса , убедитесь, что под кухонной раковиной достаточно места для установки фильтрующего модуля и резервуара.

Кроме того, вам необходимо убедиться, что на самом деле существует линия подачи холодной воды, которую вы можете использовать в качестве источника питания (что, конечно, почти всегда так).

После того, как система будет доставлена, распакуйте ее и еще раз проверьте, все ли компоненты находятся на своих местах. Таким образом, вы знаете, нужно ли вам отрегулировать трубы и т. д., прежде чем вы сможете начать саму установку.

Инструменты

Заранее соберите все необходимые инструменты и компоненты. Наличие всего выстроенного в линию может спасти вас от многих разочарований. Следующий список не претендует на полноту:

Руководство по установке системы обратного осмоса
Модуль обратного осмоса
Бак для хранения воды
Кран
Картриджи фильтра + мембрана обратного осмоса вентиль бака, штуцер крана, седло сливного отверстия
Power Drill
¼ ”(⅜”) (½ ”) сверло (размер зависит от используемого типа смеси)
Окружающая отвертка
Трубчатая резак
. Установка
Начнем с установки смесителя обратного осмоса, который вскоре обеспечит вас чистой питьевой водой с прекрасным вкусом.
Прежде всего, вам нужно решить, где вы хотите ее разместить – если только у вашей раковины еще нет дополнительного отверстия, которое вы хотите использовать (может быть закрыто хромированной пластиной). Если нет, то придется просверлить новое отверстие в раковине или столешнице. Кран должен располагаться с учетом удобства. Нужен ровный участок.
Обратите внимание: в зависимости от материала вам может потребоваться специальный тип сверла, чтобы предотвратить появление царапин или сколов.
Отметьте место кернером. Затем осторожно отшлифуйте достаточное количество поверхностного материала, чтобы безопасно разместить сверло ¼ дюйма. Теперь осторожно просверлите отверстие и двигайтесь очень медленно, когда собираетесь попасть в любой металл (капля масла может творить чудеса). Для отверстия диаметром ⅜” или ½” сначала просверлите направляющее отверстие ¼”.
Когда вы закончите, удалите оставшуюся металлическую стружку, которая может повредить поверхность, и зачистите острые края.
Вставьте шток крана в отверстие и закрепите его снизу с помощью шайб и шестигранной гайки. Затем подсоедините быстроразъемный фитинг и затяните его гаечным ключом.
Поздравляем, вы только что выполнили самое сложное задание!
2.
Установка дренажного хомута
Следующим шагом является установка дренажного хомута, также известного как переходник дренажной линии, на дренажную линию.
Седло/адаптер следует размещать выше и как можно дальше от слива посудомоечной машины и мусоропровода, чтобы избежать засорения и защитить вашу систему обратного осмоса от потенциального загрязнения и загрязнения. Более того, он должен быть как минимум на 6 дюймов выше р-ловушки.
Просверлите отверстие диаметром ¼ дюйма в верхней или боковой части дренажной линии (никогда не внизу). Закрепите сливные хомуты болтами, совместив отверстие хомута с отверстием в трубе. Будьте осторожны, чтобы не перетянуть.
3. Установка подающего клапана
На третьем этапе мы установим впускной подающий клапан, который соединяет вашу систему обратного осмоса с линией холодной воды.
Сначала отключите подачу холодной и горячей воды. Если клапаны не работают, перекройте всю воду в вашем доме. Затем сбросьте давление в водопроводных линиях, открыв соответствующие выпускные отверстия. Снимите трубку с клапана холодной воды. Установите новый подающий клапан (может потребоваться переходник) и затяните его гаечным ключом. Не забудьте закрыть клапан подачи на данный момент.
Подсоедините шланг холодной воды к новому клапану (может потребоваться переходник) и снова включите подачу воды.
Дополнительная литература:
Кувшин с фильтром для воды против обратного осмоса | Ultimate Showdown
4. Установка резервуара для хранения воды
Вы хотите разместить резервуар для воды в пределах 10 футов от крана с питьевой водой, чтобы не потерять значительное давление. (Имейте в виду, что в зависимости от размера бак может весить более 25 фунтов, когда он заполнен доверху.)
Перед установкой на место оберните около 6 слоев тефлоновой ленты вокруг резьбового порта сверху. Затем закрутите клапан бака или соединитель бака. Они должны легко навинчиваться и должны быть затянуты только вручную.
Кстати, во многих системах накопительный бак также можно положить на бок без ущерба для эффективности фильтрации. Это удобно, если у вас мало места в кухонном шкафу.
5. Установка + подключение модуля обратного осмоса
При установке модуля обратного осмоса, который является дополнительным, имейте в виду, что время от времени вам потребуется заменить мембрану обратного осмоса + фильтры и, возможно, выполнить другие задачи по техническому обслуживанию . Другими словами, под системой должно быть достаточно места.
Для подключения модуля используется трубка с цветовой маркировкой. Большинство систем поставляются с быстроразъемными фитингами. Просто вставьте трубки в соответствующие фитинги до упора. Вы можете проверить соединение, осторожно потянув назад.
FYI: Остатки воды в трубках означают, что система была протестирована производителем. Держите полотенце наготове!
Желтая линия питательной воды – Наденьте желтую линию подачи на ранее установленный клапан питательной воды с одного конца (затяните гайку на пол-оборота от руки). Подключите другой конец к порту подачи модуля обратного осмоса. При необходимости обрежьте леску, чтобы она не перегибалась.
Зеленая линия резервуара – Подсоедините зеленую линию к клапану резервуара и выпускному отверстию системы фильтрации.
Черная дренажная линия – Подсоедините черную линию к сливному седлу и ограничителю потока модуля обратного осмоса. Отрежьте линию так, чтобы вода могла течь вниз без петель.
Синяя линия подачи крана – Подсоедините синюю линию к быстроразъемному фитингу крана обратного осмоса и к выпускному отверстию постфильтра.
Профессиональный совет: обрезанные соединения обеспечивают максимальный поток воды. В то же время дополнительные трубки могут пригодиться, если систему когда-либо потребуется переместить.
6. Установка фильтра + мембраны
Почти готово!
Вставьте различные предварительные фильтры и мембрану обратного осмоса в соответствующие гнезда в соответствии с прилагаемыми инструкциями:
Для фильтров предварительной очистки: снимите корпус фильтра, вставьте фильтр и снова завинтите корпус со всеми уплотнительными кольцами на месте. Осторожно затяните ключом для фильтра.
Для мембраны обратного осмоса: снимите крышку корпуса и осторожно вставьте цилиндр в гнездо до упора. Затем снова наденьте крышку, убедившись, что все уплотнительные кольца сидят плотно.
Обычно первым фильтром является осадочный предварительный фильтр, за ним следуют угольные предварительные фильтры и, наконец, мембрана. Затем идут постфильтры.
7. Запуск системы
Наконец, пришло время запустить вашу новую систему обратного осмоса. Вот как:
Откройте клапан питательной воды и кран обратного осмоса, но держите клапан резервуара для хранения закрытым. Вы услышите булькающие звуки. Это просто воздух выходит из системы.
Проверьте все соединения на наличие утечек. Наше руководство по устранению неполадок обратного осмоса может помочь.
Примерно через 10–15 минут из дозатора начнет капать вода – не беспокойтесь, если первая струйка воды будет темноватого цвета. Это всего лишь углеродистые частицы, которые вымываются. Закройте кран и откройте клапан накопительного бака, чтобы бак наполнился.
Заполнение бака занимает от 3 до 10 часов в зависимости от давления и качества поступающей воды. Как только он наполнится, вы больше не услышите, как вода течет в канализацию. Это когда вам нужно открыть кран питьевой воды, чтобы промыть всю установку.
Когда вода снова упадет до капель, накопительный бак будет пуст. Закройте кран и дайте баку снова наполниться.
Промойте второй раз, открыв кран.
Некоторые производители рекомендуют промывать новую систему 2-3 раза перед использованием. Как только вы это сделаете, настройка будет завершена, и ваша вода будет готова для питья.
Видео установки
Видео говорит больше, чем тысяча слов!

Вызов специалиста
Не все чувствуют себя комфортно при установке системы обратного осмоса в стиле «сделай сам». Если вы тоже предпочитаете обратиться к специалисту, мы рекомендуем вам просто связаться с местным сантехником в вашем районе.
Стоимость установки зависит в первую очередь от типа системы, которую вы хотите установить:
Настольная система, бесплатная – Настольные системы обратного осмоса очень портативны и могут быть установлены и сняты со стандартного кухонного крана за считанные секунды. Установка не требуется. → список лучших систем обратного осмоса для столешниц
Система под раковиной, стоимость: 150-400 долларов США долларов США – Как мы видели, стандартные системы под раковиной требуют надлежащей установки – то, что вы можете сделать самостоятельно в течение 1-2 часов, если вы технически грамотны. Стоимость аутсорсинга должна варьироваться от 150 до 300 долларов США, а в особых случаях может достигать 400 долларов США.
Система для всего дома. Стоимость: 500 долларов США+ долларов США. Трудно оценить стоимость установки систем очистки воды обратного осмоса для всего дома, поскольку они обычно более сложны. Кроме того, дополнительные расходные материалы, такие как клапаны и трубки, увеличивают затраты. Несколько сотен до 500 долларов США, вероятно, являются минимальным минимумом. Опять же, поговорите с сантехниками или подрядчиками в вашем районе. И если вы ищете систему для добавления в свой дом , ознакомьтесь с нашим руководством по покупке системы обратного осмоса для всего дома/коммерческого использования .
На что обратить внимание
Если у вас еще нет сантехника, которому вы доверяете, просмотр местных отзывов в Интернете станет отличной отправной точкой. Вот некоторые популярные сайты, которые вы можете использовать:
Angie’s List
Yelp
HomeAdvisor
Google Reviews
Скорее всего, вы сэкономите кучу денег у более чем одного водопроводчика. Сообщите им, что вы уже приобрели систему, но вам нужна помощь с настройкой. Спросите об их опыте и рекомендациях.
Если у вас есть какие-либо вопросы или мысли о том, как установить систему обратного осмоса, не стесняйтесь оставлять комментарии ниже!
Об авторе Джин Фицджеральд
Джин Фицджеральд работает в BOS с самого начала. Она руководит созданием контента и полностью погрузилась в индустрию очистки воды в домашних условиях только для того, чтобы сама стать экспертом. Помимо BOS, Джин любит читать книги по философии и социальным вопросам, заниматься музыкой и ходить в походы.
Узнайте больше о Джине и остальных членах команды BOS .
Как установить 10-дюймовый или 20-дюймовый фильтр для воды Big Blue Whole House [ВИДЕО]
Привет! Добро пожаловать на страницу руководства по установке MWF 10-дюймового и 20-дюймового фильтра для воды Big Blue Whole House — Одинарный — Двойной — Тройной — Инструкция по установке . Ниже вы найдете все, что вам нужно знать об этом продукте.
Если вам нужна версия в формате PDF, пожалуйста, нажмите здесь для загрузки в формате PDF
Пожалуйста, убедитесь, что сантехник прочитал эту инструкцию по установке перед установкой.
MWF Big Blue Системы фильтрации воды для всего дома
Благодарим вас за то, что доверили нам свои потребности в фильтрации воды.
Прочтите и выполните следующие действия по настройке вашего Продукта.
Если вам нужна помощь, позвоните нам по телефону 1800-769-300, свяжитесь с нами через наш веб-сайт www.mywaterfilter.com.au/contacts/ или напишите нам по адресу [email protected]
Детали
Размеры
Перед началом работы
Вещи, которые вам понадобятся:
Сантехник
Резьбовая лента
Гаечный ключ
Набор инструментов
Дрель
Шаровые краны
Колено
Водопроводная труба
1. Потратьте некоторое время на то, чтобы убрать с дороги все предметы, чтобы обеспечить безопасное и чистое место для установки фильтра для воды. Убедитесь, что в рабочей зоне нет предметов, о которые можно споткнуться, или чего-либо, что может причинить вред.
2. Распакуйте и убедитесь, что вы получили товар в хорошем состоянии. Если он был поврежден при транспортировке, пожалуйста, не пытайтесь установить или собрать устройство. Предупредите нас немедленно или как можно скорее, чтобы мы могли оказать необходимую помощь.
Руководство по простой установке

Установка
1. Оцените место, где будет установлена большая синяя система фильтрации всего дома. Найдите желаемое положение, в котором фильтр можно надежно зафиксировать.
2. Большой синий кронштейн системы фильтрации всего дома имеет 2 отверстия для крепления к стене. Закрепите фильтр для воды на стене или раме крепкими шурупами или болтами.
3. Желательно, чтобы вся домашняя большая синяя фильтрующая система устанавливалась на стене дома. При установке на раму надежно забетонируйте раму в земле. Убедитесь, что большая синяя фильтрующая система всего дома закреплена на прочной конструкции, так как она будет тяжелой, когда заполнена водой, и вам необходимо сделать ее достаточно прочной, чтобы выдерживать очень плохие погодные условия, такие как циклоны и т. д.
4. Установите большой синий фильтр для всего дома в соответствии с направлением потока. Крышки имеют маркировку «In» и «Out» на верхней части корпуса или слева направо. Эти системы поставляются предварительно собранными. Однако, если направление потока справа налево, скобу необходимо снять с системы и повернуть на 180 градусов, а затем снова подсоединить.
5. Впускной патрубок будет подсоединен к входному отверстию на фильтрующей системе. Выходная сантехника из большой синей фильтровальной системы всего дома будет подключена к распределительной системе через порт «Out». В это время могут быть установлены перепускная труба и запорный клапан, запорные клапаны на входе и выходе и манометры.
Примечание: Не используйте герметик на резьбе, так как он расширится и вызовет трещины и повредит черные колпачки всего дома. Пожалуйста, используйте только ленту с нитками.
6. После завершения установки еще не открывайте кран на водопроводной сети, сначала полностью откройте внешний кран, ближайший к большой синей фильтрующей системе всего дома.
7. Медленно откройте вентиль на главной линии и дайте воде заполнить большую синюю фильтрующую систему всего дома. После заполнения вода будет вытекать из открытого крана, расположенного ближе всего к фильтру для воды. Дайте воде стечь в течение 10 минут перед использованием. Изначально из крана будет вытекать сажистая вода, поэтому вы можете собрать первую черную воду, вытекающую из фильтра, в ведро, так как это будет очень сажистая вода.
8. После того, как большая синяя система фильтрации всего дома заполнится водой, нажмите красные кнопки выпуска воздуха в верхней части корпусов фильтров, чтобы выпустить весь воздух, оставшийся внутри большой синей системы фильтрации всего дома. Это гарантирует, что внутри не останется воздушных карманов.
9. Проверьте корпус на наличие утечек и при необходимости отремонтируйте.
ВНИМАНИЕ:
ВАЖНО: ПОЖАЛУЙСТА, НЕ ИСПОЛЬЗУЙТЕ И НЕ ДОЛЖНЫ использовать какой-либо герметик на резьбе этого фильтра для воды. Пожалуйста, используйте ТОЛЬКО сантехнический скотч. Если вы используете какие-либо герметики, они имеют историю расширения после подключения водяного фильтра и могут привести к поломке впускных и выпускных отверстий, и они начнут протекать в течение дня или около того. Пожалуйста, сообщите сантехнику или установщику, что герметики нельзя использовать ни в какой форме — вы можете использовать только ленту с резьбой.
Максимальное/минимальное давление
Требуемое минимальное рабочее давление будет определяться типом картриджа, установленного внутри этого фильтра для воды. Картриджи с отложениями обычно не замедляют поток воды, если они не забиты отложениями, но картриджу из угольного блока мелкого размера может потребоваться небольшое давление, чтобы протолкнуть воду через картридж. Напор загородной воды работает хорошо. Максимальное рабочее давление составляет около отметки 80 фунтов на квадратный дюйм. Если у вас давление выше 80 фунтов на квадратный дюйм, вам следует установить клапан ограничения давления перед водяным фильтром, чтобы гарантировать отсутствие избыточного давления в системе.
Установка манометров
Соблюдайте осторожность при установке манометров, наклеивайте монтажную ленту только на резьбу манометра. Затяните, обращая особое внимание на то, чтобы нити не перекрещивались. Затяните манометры до упора. Если резьба каких-либо манометров кажется тугой, просто поверните манометр вперед, насколько это возможно без приложения большого усилия, затем поверните манометр в другую сторону, чтобы ослабить затяжку, затем снова поверните манометр вперед, пока не установите манометр, как требуется. ЗАПРЕЩАЕТСЯ использовать какие-либо герметики на резьбе манометра.
Направление потока воды
Обратите внимание: Эти фильтры для воды предназначены для потока воды слева направо. Если вы хотите, чтобы фильтр для воды протекал в другую сторону, вам потребуется снять кронштейн, повернуть его на 180 градусов и снова установить кронштейн, чтобы после установки весь корпус фильтра для воды был установлен правильно.
Схема установки и настройки
Схема 1: MWF 20” x 4,5” Тройная система фильтрации воды для всего дома Big Blue
Схема 2: MWF 20” x 4,5” Тройная система фильтрации воды Big Blue для всего дома в комплекте с кондиционером для жесткой воды
Схема 3: MWF 20” x 4,5” Тройная система фильтрации воды Big Blue для всего дома в комплекте с кондиционером для жесткой воды и положительно заряженным водяным магнитом
Диаграмма 4: MWF 20” x 4,5” Тройная система фильтрации воды Big Blue для всего дома в комплекте с защитой от жесткой воды и активатором кинетической воды
ПРИМЕЧАНИЕ: 2 конических ниппеля, прилагаемых к Home Edge, ДОЛЖНЫ использоваться для вкручивания в Home Edge, иначе гарантия не будет распространяться. Пожалуйста, прочтите инструкции и условия гарантии в коробке Home Edge.
Схема 5: MWF 20” x 4,5” Тройная система фильтрации воды Big Blue для всего дома в комплекте с GRANDER
ПРИМЕЧАНИЕ: Блок GRANDER® может быть установлен сразу после фильтра для всего дома для максимальной очистки воды. Пожалуйста, ознакомьтесь с информацией об установке Grander в электронном письме и внутри коробки.
Как заменить картриджи:

1. Перекрыть подачу воды.
2. Откройте кран, ближайший к большому синему фильтру всего дома, и спустите через кран все давление.
3. С помощью прилагаемого инструмента для открывания корпуса снимите корпус, повернув его против часовой стрелки.
4. После ослабления с помощью инструмента корпус можно снять вручную. Поверните корпус против часовой стрелки. Вращайте, пока корпус не будет полностью удален.
ПРИМЕЧАНИЕ: Если давление не сброшено, корпус фильтра будет очень трудно ослабить. Крайне важно, чтобы давление воды было сброшено, прежде чем пытаться снять корпус фильтра.
5. Снимите старый фильтр и выбросьте его. Обязательно обратите внимание на ориентацию картриджей.
6. Установите новые большие синие картриджи для всего дома в корпуса фильтров.
ПРИМЕЧАНИЕ: Во время замены картриджа можно выполнить профилактическое обслуживание. Смажьте уплотнительное кольцо и резьбу корпуса пищевой силиконовой смазкой.
7. Убедитесь, что центральное отверстие картриджа совпало с выступом в основании каждого корпуса. Убедитесь, что картридж расположен по центру и вертикально, когда вы поднимаете корпус в резьбу крышки головки для замены. Держите одну руку под корпусом, пока вы завинчиваете большой синий корпус фильтра всего дома, поворачивая его по часовой стрелке. Делайте это до тех пор, пока он не станет тугим. При правильной смазке он очень легко завинчивается без инструмента.
8. Вставьте инструмент для корпуса в корпус фильтра. Затяните корпус фильтра до упора. Не затягивайте до чрезмерного затягивания. Не заставляйте.
9. Пока не открывайте кран на водопроводной сети, полностью откройте ближайший к фильтру для воды всего дома кран.
10. Медленно откройте вентиль на магистрали и дайте воде течь. Как только корпуса заполнятся водой, нажмите красные кнопки выпуска воздуха в верхней части корпусов фильтров, чтобы выпустить воздух из большой синей системы фильтров всего дома. Это обеспечит отсутствие воздушных карманов внутри
11. Дайте воде вытечь из открытого крана, ближайшего к фильтру для воды, в течение 10 минут, пока вода BLACK Carbon не будет смыта и вода снова не станет прозрачной. Возможно, вы захотите собрать первый поток воды в ведро, так как это может быть очень черная вода из-за угольной пыли из новых угольных картриджей.
