Как подключить электроплиту правильно, схема подключения электрической плиты

Сегодня мы рассмотрим электророзетки для кухонной плиты, а так-же правильное подключение электрической плиты своими руками.

Бытовые приборы и в особенности кухонные плиты потребляют значительное количество электроэнергии, что требует обязательное заземление корпуса. Комплектация отечественных плит при продаже чаще всего представляет собой разъемы РШ-ВШ – пара из электрической розетки и вилки. Этот вид разъема был создан еще в советские времена. По способу установки розетки он относится к изделиям открытой проводки, но в наше время его модифицировали и для скрытой проводки.

Конструктивное решение пары исключает возможность неправильного подключения при использовании. Максимально заявленный рабочий ток – 32 ампера (средняя мощность 7 кВт). Однако суммарная мощность нагревательных устройств современных электроплит составляет в среднем 8-10 кВт и выше, что для данного разъема неприемлемо. Одновременное включение всех устройств послужит фатальным исходом разъема. Сегодня производство РШ-ВШ на Украине, цена и качество продукции не высоки.

Электророзетки для кухонной плиты

Достаточно неплохи пары вилки-розетки белорусского производства. Они имеют современный дизайн и больше подходят для импортных электрических плит, в комплект к которым шнуры и вилки не входят.

Белорусские разъемы

Белорусские разъемы выдерживают большие объемы электрической мощности, чем 32А, удобней в пользовании и при монтаже. Устанавливаются в двух вариантах, как для скрытой, так и для открытой проводки. По цене немного дороже украинских, но значительно дешевле европейских.

Разъем французского образца

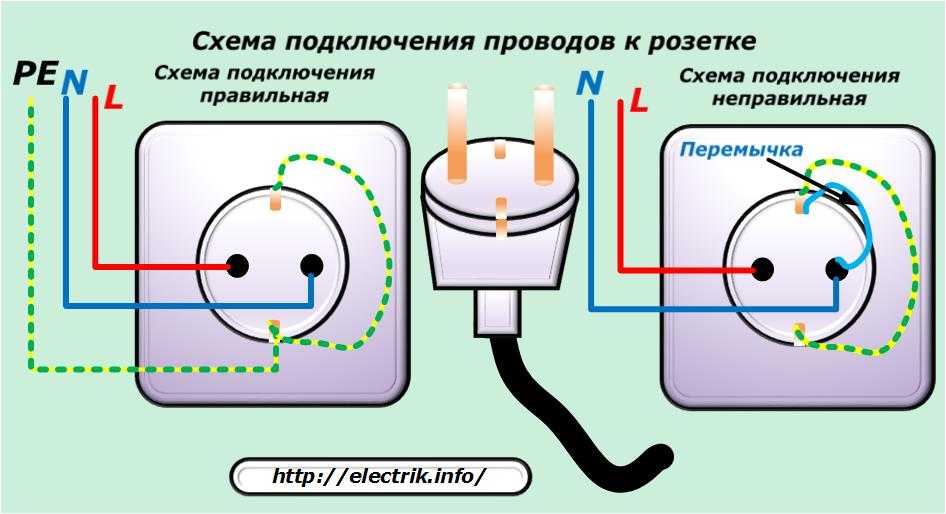

Розетки для электроплит устанавливаются так же, как обыкновенные электророзетки. При монтаже для скрытой проводки выдалбливают углубление в стене, в которое устанавливают с помощью специального раствора на основе гипса коробку-подрозетник любой формы. По направлению к подразетнику в стене выдалбливают штробу и в нее укладывают питающие провода, присоединяя их к клеммам розетки. Очень важно присоединить заземляющий провод строго на клемму с обозначением.

Затем механизм розетки крепится специальными винтами в подрозетнике, в завершение работы одевается крышка. Монтаж с открытой проводкой сопровождается креплением механизма розетки непосредственно к несущей поверхности стены без дополнительного подрозетника. Обязательно подключают заземляющий провод.

В квартирах новой постройки провод заземления виден сразу, его изоляция зеленого (желто-зеленого) цвета. В старых домах все провода однотонны и, как правило, белые. Что бы найти нужный провод, сперва в квартире отключают электроэнергию полностью. Дальше берут омметр и один его щуп цепляют за радиатор отопления или водопроводную трубу, а вторым поочередно касаются концов питающих проводов. Если провод заземляющий, омметр покажет незначительное сопротивление, не более пары десятком Ом, на остальных проводах сопротивление окажется бесконечно сильным. Таким образом, обнаруженный заземляющий провод отмечается маркером или изолентой для дальнейшей простоты в отличии. Порядок подключения оставшихся проводов не важен. Смотрите статью про новые и старые способы соединения электрических проводов, будет полезна для всех. Теперь рассмотрим как выглядит схема подключения электрической плиты в фото примерах и описанием.

Для подключения электрической плиты понадобится:

1. Разъемы. При наличии розетки, необходима только соответствующая вилка.
2. Моток провода ПВС 3*4 мм² . Гибкий, трехжильный, длина 1,5-2 м.

На задней панели под пластиковой крышкой электрической плиты расположен клеммник, имеющий несколько медных перемычек. Открыв крышку, можно увидеть рядом с ним картинку, обычно изображающую 3 варианта подключения:

1. трехфазная питающая сеть – L1,L2,L3.N.PE.
2. двухфазная питающая сеть – L1,L2.N1,N2.PE.
3. однофазная питающая сеть – L1.N.PE.

Подходящий вариант – третий, мы по нему сможем подключить электроплиту правильно. Перемычки устанавливаются в соответствии с рисунком. Затем на проводе ПВС с двух сторон снимают верхнюю оболочку на 75 мм и изоляцию с концов жил на 30 мм, заделывают их кольцом. Жила с изоляцией зеленого цвета крепится к заземляющей клемме PE, оставшиеся поочередно к клеммам L1 и N (фаза и ноль). Предпочтительнее присоединять провода для фазных проводников с изоляцией коричневого или белого цвета, а для нулевых голубого цвета, но это не критично.

Зачистка и подключение проводов электрической плиты.

После присоединяется электрическая вилка. Провод с зеленой изоляцией крепится к контакту заземления, остальные – к фазному и нулевому.

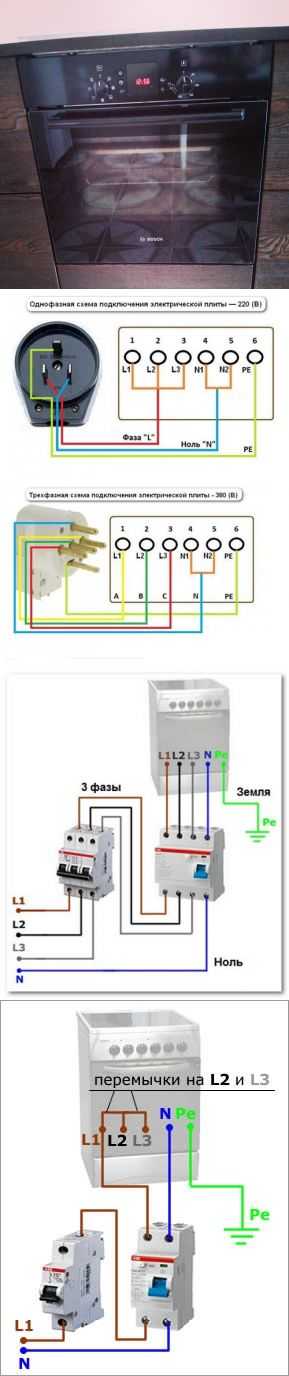

Схема подключения вилки розетки электроплиты и клеммника.

Мультиметром проверяется правильность подсоединения: сопротивление между заземляющим контактом вилки и металлическим корпусом печи показано нулевое. Само собой разумеющимся является совпадение заземляющих контактов вилки и розетки. Если все как полагается, клеммник закрывают крышкой. Смотрите как установить розетку правильно.

Рекомендовано снять с розетки напряжение, пред тем как вставлять в нее вилку, отключив автомат в электрическом щитке. Сделав это, проверяют касанием индикаторной отвертки металлической поверхности корпуса плиты отсутствие фазы. Если порядок, проводится дальнейшая проверка во всех режимах работы.

Кухонная электрическая плита в какой-то степени стационарное устройство, поскольку годами не сдвигается с одного и того же места. И на самом деле есть вариант подключения ее без розетки. Он представлен на рисунке ниже. Электрическая плита подключается через керамический или карболитовый клеммник, находящийся в распределительной коробке.

Схема подключения электрической плиты через карболитовый или керамический клеммник.

При наличии трехфазной линии питания подключать электрическую плиту лучше всего к ней. Это необходимо особенно при больших нагрузках на плиту, например в маленьких уютных ресторанчиках суммарная мощность устройств гораздо выше 10 кВт, что однофазному разъему не под силу долго выдержать. Трехфазный разъем РШ-ВШ рассчитан на максимальный ток в 25А и позволяет запитать устройство мощностью до 15 кВт. Причем будет достаточно медного кабеля с сечением 2,5 мм². Для расчета необходимого сечения провода воспользуйтесь нашим бесплатным онлайн калькулятором.

Схема подключения электроплиты к трехфазной линии питания.

пошаговая инструкция по монтажу и подключению своими руками

Отдельно стоящие электрические плиты, несмотря на популярность встраиваемой кухонной техники, все еще остаются востребованными. Они дешевле, но при этом не уступают интегрированным агрегатам по техническим характеристикам и дизайну. А установка занимает немного времени и не требует особой подготовки.

Правильный монтаж и соблюдение требований по эксплуатации – условия длительной исправной службы, поэтому собственники жилья нередко вызывают мастера из обслуживающей организации или просто знакомого электрика. Но можно неплохо сэкономить, сделав все самостоятельно. Согласны?

Но что для этого нужно и как правильно это сделать? Мы поможем разобраться с поставленной задачей — в нашей статье подробно опишем, как выполнить подключение электроплиты своими силами. Также разберем нюансы выбора проводки и защитного оборудования, рассмотрим способы заземления, схемы подключения. Эта информация может пригодиться вам и не только при монтаже плиты, но и в дальнейшем, во время ремонта или замены техники.

Содержание статьи:

• Схемы подключения электроплиты
• Требования к защитному автомату и проводке
• Пошаговое руководство по подключению
  • Шаг #1 — выбор места установки
  • Шаг #2 — расчеты и планирование работ
  • Шаг #3 — установка защитного автомата
  • Шаг #4 — если нужен гибкий провод
  • Шаг #5 — подключение проводов по схеме
  • Шаг #6 — тестирование на работоспособность
• Выводы и полезное видео по теме

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

• традиционный способ розетка/вилка;
• присоединение проводов в клеммной коробке в стене;
• прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная , запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Требования к защитному автомату и проводке

Прежде чем приступать к подключению, следует выяснить, соответствует ли проводка потенциальной нагрузке и установлен ли в электрощите отдельный автомат защиты. Если каких-то элементов для монтажа нет или они не подходят по номиналу, рекомендуем купить их заранее вместе с плитой.

На мощные электроприборы не только выделяют отдельную линию, но и ставят индивидуальную двойную защиту: в идеале это комплект .

Вместо этой пары для экономии места в щитке нередко применяют .

Схема установки защитного оборудования в электрощите. Через автоматику на розетку подают фазу, нулевой провод через УЗО протягивают к нулевой шине, а землю – к общей заземляющей шине

При покупке автомата решающий критерий – номинал, который выбирают по максимальному значению потребляемого тока. Обычно это 40-50 А, но уточнить технические данные лучше в паспорте плиты. Рекомендуем подробнее ознакомиться с .

Для гарантии безопасности номинал подбирают в сторону увеличения – так при работе на максимальных нагрузках защита не будет постоянно срабатывать. Предположим, что максимальное токовое потребление – около 45 А, следовательно, необходим автомат на 50 А.

Для  принцип тот же – в сторону увеличения, то есть в пару с автоматом на 50 А ставят УЗО на 63 А.

С  тоже особых сложностей нет. Алюминиевый кабель не подходит – лучше его вообще не применять для устройства домашней электропроводки. Это небезопасно, да и по характеристикам он уступает медному аналогу. Поэтому останавливаемся на медном проводе с сечением, соответствующим мощности и потребляемому току.

При выборе провода также учитывают характеристики сети и способ прокладки проводов. По современным требованиям, новые городские квартиры изначально оснащают проводкой, соответствующей всем нормам. А в старом жилье, возможно, проводку придется менять

Если в процессе подготовительных работ провода придется все же покупать, ориентироваться нужно на параметры мощности плиты:

• 3-5 кВт – сечение провода 2,5 мм²;
• 5-7,5 кВт – 4 мм²;
• 7,5-10 кВт – 6 мм².

Для трехфазной сети применяют 5-жильный провод 2,5 мм².

Если вы еще не решили, какую модель плиты купите, но уже затеяли замену проводки, можно смело покупать провод ВВГнг 4 мм² – если расстояние от плиты до щитка не более 12 м, и ВВГнг 6 мм² – если электрощит находится дальше. Современные плиты с духовками достаточно мощные, так что не прогадаете.

А сейчас разберем, в каком порядке лучше выполнять все действия.

Пошаговое руководство по подключению

Проще всего производить установку, когда все готово: силовой контур выведен на отдельный автомат, а на кухне, в удобном месте, установлена розетка или подготовлены провода для прямого подключения. Все соответствует нормам и требованиям, остается только соединить провода по схеме.

Но на практике мы сталкиваемся с другими ситуациями: в старой квартире при установке нового мощного оборудования зачастую нужно менять всю проводку, в новом жилье – неудобно расположены розетки. Поэтому рассмотрим возможные варианты.

Шаг #1 — выбор места установки

Для плиты необходимо выбрать участок для «постоянного пребывания», так как вряд ли вы будете переставлять ее на другое место. Обычно это решается в процессе заказа или покупки кухонного гарнитура.

Место для плиты выбирают с учетом правила «рабочего треугольника»: когда она, холодильник и мойка находятся в общей зоне, на сравнительно небольшом расстоянии друг от друга

С учетом требований безопасности основание под плитой должно быть прочным и стабильным. Каких-то отдельных мероприятий по теплоизоляции или защите стен производить не надо – современные приборы максимально защищены от различных рисков.

Если в новой квартире уже установлена силовая розетка, постарайтесь, чтобы плита находилась как можно ближе к ней. Короткие провода и отсутствие удлинителей – это тоже одно из условий безопасности.

Шаг #2 — расчеты и планирование работ

Лучше заранее распланируйте все этапы работы, чтобы понять, сколько времени потребуется на подготовку. Возможно, придется полностью менять проводку, а заодно и сделать косметический ремонт – стоит только начать.

Для удобства составьте список, что необходимо купить – провода, защитный автомат, вилку, розетку, гибкий провод. Не исключено, что вам потребуется что-то одно или вообще ничего, так как все уже есть

В многоквартирных домах запрещено самостоятельно формировать или дополнять электрические щиты, поэтому для установки отдельного автомата заранее договоритесь с электриком из обслуживающей компании. Он же подскажет, какое устройство лучше приобрести.

Учтите, что внутренний – процесс длительный и трудоемкий. Приходится искать специальный инструмент или нанимать рабочих, чтобы проштробить стены. Все эти нюансы нужно учесть перед началом работ.

Дальнейшие шаги предполагают, что с проводкой все в порядке.

Шаг #3 — установка защитного автомата

Купив автомат, сначала подыщите для него наиболее удачное место на дин-рейке. Это удобнее сделать, если у вас отдельный электрощит, не совмещенный со щитами соседей, что характерно для домов старой постройки.

Автомат для плиты обычно входит в так называемую «кухонную» группу, которая состоит из защитных устройств и для других мощных агрегатов – например, бойлера. Маломощные приборы обычно подключают к одной линии и запитывают на общий автомат

Если вам все же пришлось самостоятельно производить установку, в первую очередь обезопасьте себя – отключите подачу питания.

Закрепив устройство на дин-рейке, поочередно закрепите провода. Сначала  питающую фазную жилу, подведите ее к верхней зажимной клемме и прижмите винтом. Старайтесь, чтобы изоляция не попала в зажим. Затем зафиксируйте нулевой проводник и землю на соответствующих шинах.

Шаг #4 — если нужен гибкий провод

Более простое подключение – скрытое, когда провод питания напрямую соединяется с клеммами на плите. Но мы разберем способ посложнее, с монтажом гибкого провода с вилкой, чтобы можно было пользоваться розеткой и при необходимости отключать плиту прямо на кухне.

Гибкий провод в комплекте не идет, так как предполагается прямое, более безопасное подключение. Но и сам электрошнур, и вилку можно приобрести в магазине за небольшую сумму

Некоторые производители заботятся о своих покупателях, поэтому комплектуют приборы вилками и схемами их подключения.

Силовые вилки имеют разборную и понятную конструкцию. Для подключения проводов сначала откручиваете фиксирующие винты, снимаете крышку со штырьками-контактами, убираете фиксирующую планку.

Находите три клеммы: заземление обычно расположено сверху или снизу, а по бокам – нуль и земля. Чтобы понять, как распределить жилы, протестируйте розетку, в которую будете вставлять вилку.

Тестирование легче всего провести индикаторной отверткой. Если ее поместить в отверстие с нулевым проводником, она не отреагирует, а при соединении с фазой индикатор загорится

При соединении проводов к клеммам нужно соотнести фазу розетки с фазой вилки, чтобы при включении они совпадали. Когда это выясните, можете присоединять проводники. Удалите изоляцию с кабеля примерно на 5 см, заведите его в корпус вилки.

Проводники тоже зачистите на пару сантиметров. Концы многожильных проводов лучше обжать наконечниками. Если нет такой возможности, можно скрутить и обмотать вокруг контактов.

Осталось закрепить провода в соответствующих клеммах, а затем установить на место крышку вилки со штырьками. Провод для плиты готов, осталось его зафиксировать на корпусе.

Шаг #5 — подключение проводов по схеме

Для правильного подключения выбираем нужную схему. Если вы владеете городской квартирой, потребуется схема для 1-фазной сети.

Где расположено место подключения проводов? На задней стенке плиты есть небольшая ниша, закрытая крышкой. Металлическая крышка прямоугольной формы держится на нескольких винтах или защелке. Снимаем крышку, находим клеммники.

Место подключения можно найти и по табличке со схемами соединения проводников к клеммам. Она обычно расположена над клеммами или сбоку от них. У некоторых моделей все схемы – только в монтажной инструкции

Соединяем клеммы перемычками согласно выбранной схеме, распределяем проводники гибкого шнура по клеммам, вставляем их в зажимы и закручиваем. Если провода многожильные, рекомендуем предварительно обжать их специальными клеммными наконечниками. Простая скрутка и обмотка не защищены и опасны.

Болты нужно подтянуть потуже, чтобы контакт был максимально плотным. Это защитит провода от случайных искр и обгорания.

Старайтесь соблюдать цветовую маркировку при подключении вилки и клемм плиты. Так вы уменьшите вероятность путаницы, при которой, в лучшем случае, плита просто не заработает, в худшем — замкнет

После подключения всех проводников к клеммам прикрутите на место крышку, а провод, чтобы он не болтался, закрепите специальным фиксатором – пластиковым приспособлением, расположенным рядом.

Шаг #6 — тестирование на работоспособность

Перед тем, как включить автомат, убедитесь, что все соединения надежно закреплены. Затем поочередно включите автомат и вилку в розетку. Попробуйте воспользоваться авторозжигом. Если пламя загорелось – все подключения выполнены правильно.

Если плита не работает – где-то нет контакта. Придется перепроверить все места соединений, включая электрощиток, вилку и клеммы на электроплите. Возможно, провода перепутаны или подключены не все.

Рекомендуем по окончании работ, если они выполнены в полном объеме самостоятельно, все же пригласить электрика. Приступать к использованию плиты можно только после его профессионального одобрения – тогда и вы будете на 100% уверены, что все сделано правильно.

Выводы и полезное видео по теме

Подробный инструктаж с пояснениями + пайка проводов:

Как правильно соединить вилку с проводом – наглядно и исчерпывающе:

Как видите, подключение электрической плиты имеет свои сложности, но при знании необходимой информации его можно выполнить самостоятельно. Конечно, главным подспорьем является техническая документация – схемы подключения и рекомендации производителя по выбору устройств.

Сейчас вы обладаете знаниями, которые могут пригодиться во время ремонта или замены оборудования. Не забывайте, что для подключения обязательно нужно проверить характеристики проводки и установить автоматическую защиту.

Если вам известны интересные и полезные нюансы установки электроплиты – присоединяйтесь к обсуждению ниже в комментариях. Напишите, с какими сложностями вы столкнулись при подключении своей модели, каких ошибок вам удалось избежать.
