Установив оконные блоки из ПВХ, помните, с годами пластик получает структурные изменения, теряет пластичность. Слабнет крепеж, уплотнения пропускают воздух. Незначительны поломки пластиковых окон устраняются, надолго продляя живучесть конструкции

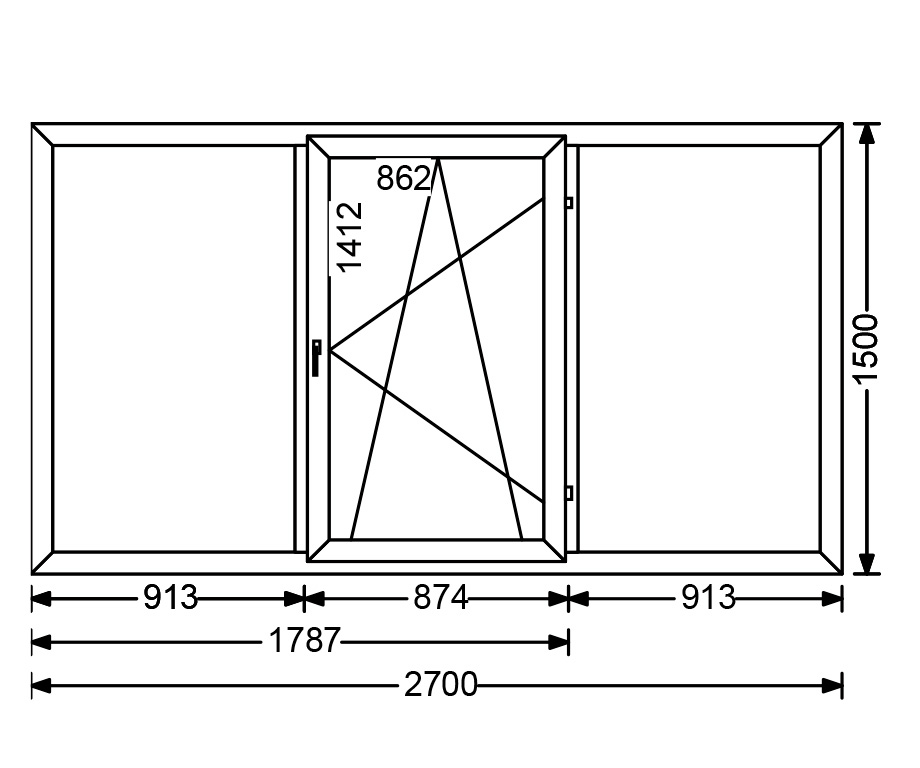

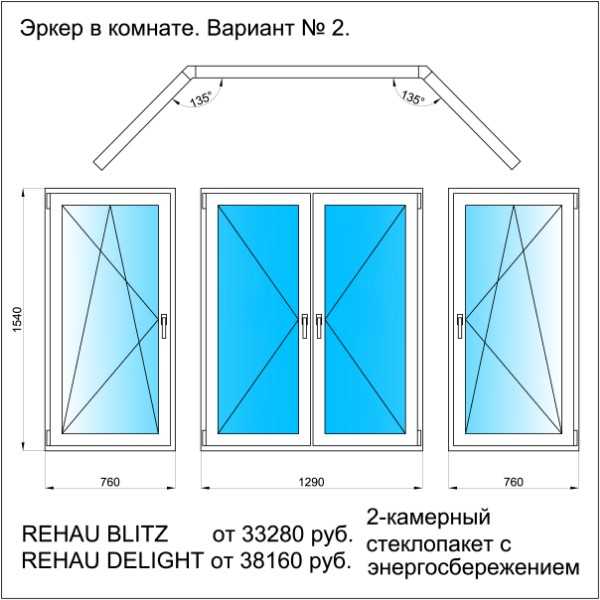

Схема пластикового окна

Для изготовления оконных конструкций используют модифицированный ПХВ, не выделяющий токсичных веществ, не поддерживающий горения. Основной частью является рама, состоящая из неподвижной части и створки. Каркас изготовлен из многокамерного профиля, в котором крепится многослойный герметичный стеклопакет. Конструкция устанавливается в блоки, закрепленные в проеме. Внизу выполняется подоконник, откосы и отлив.

• уплотнительной резиной в контуре подвижной части;
• фурнитурой, крепежными элементами, обеспечивающими движение створки;
• штапиком для уплотнения и фиксации стеклянных листов в пакете.

Наибольшему механическому износу подвержены элементы подвижной створки окна. В боковых навесах появляется люфт за счет выработки гнезда. Со временем возникнут трудности при открывании, вследствие перекоса. Петли, ручки, прижимные эксцентрики поднашиваются, требуется замена. Используемый замок на ручке требует ревизии. Случается, выходит из строя поворотно-откидной механизм, и подвижную панель невозможно установить для проветривания.

Частой причиной ремонта окон бывает попадание внутрь стеклопакета влаги, вызывающее запотевание, промерзание окна. Иногда в конструкции появляется плесень.  Некачественное уплотнение подлежит замене.

Выбирая оконный блок, нужно обращать внимание на качество фурнитуры для пластиковых окон. Крепеж и сопряженные поверхности выполняются из высокоуглеродистой стали, декорируются накладками из пластмассы. Ежегодное смазывание движущихся деталей, уплотнений, продлит их службу.

Выбор конструкции с учетом надежности

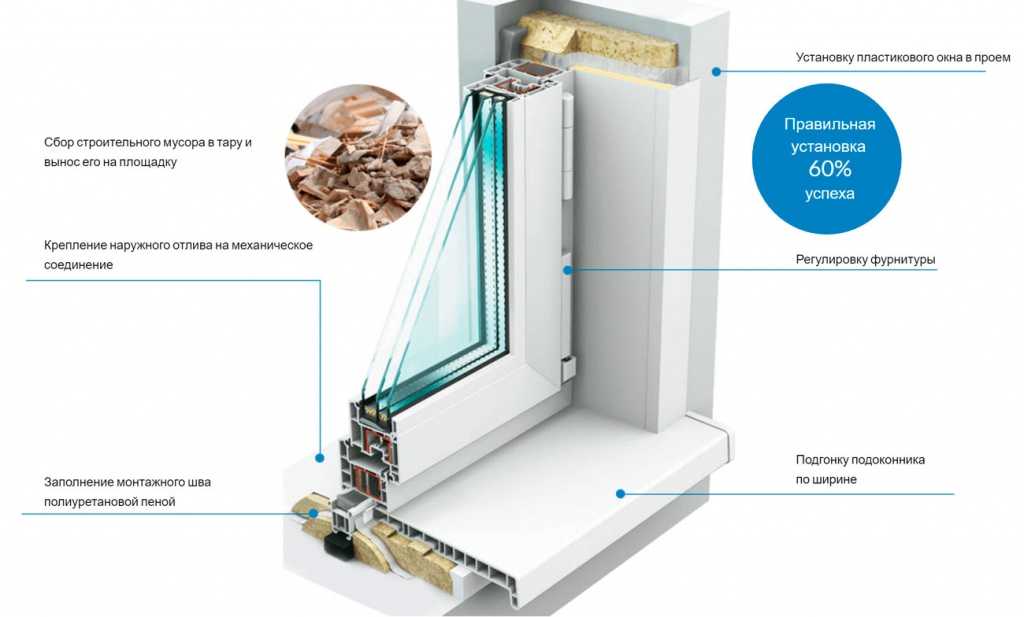

Прочность и надежность пластикового окна зависит, от качества монтажа и фурнитуры. Управляющие механизмы должны иметь оптимальные допуски, учитывать климатические условия, быть долговечными. Случилось, створка заедает, чтобы закрыть ее требуются усилия. Неисправность будет усугубляться со временем. Только профессиональный ремонт снимет проблему.

Выбирая фурнитуру, нужно использовать продукцию авторитетных производителей, для замены узла вызывать опытных мастеров.

Примером надежных оконных систем, служит фурнитура Roto NT от компании «Оконные решения». Изделия созданы из высокотехнологичных материалов, обеспечивают безопасность, эстетичны.

Возврат к списку

Рассчитаем ваши окна за 7 минут

Если не успеем, вы получите дополнительную скидку 5%

Чтобы узнать точную цену

отправьте ваши контакты и мы свяжемся с вами

Нажимая кнопку «Отправить», вы даёте согласие на обработку персональных данных согласно Политике конфиденциальности

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

• Шестигранный ключ 4 мм. Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
• Насадки для отвертки в форме звезды (маркировка Т, ТХ). Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
• Крестовая отвёртка (размер 3 или 4). Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
• Пассатижи или плоскогубцы.
• Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности.

КОГДА СЛЕДУЕТ ЗАНЯТЬСЯ РЕГУЛИРОВКОЙ ПЛАСТИКОВЫХ ОКОН?

Отлаживать нормальную работу конструкций нужно сразу, как вы заметили любые нарушения:

• туго движутся створки;
• заметны их проседания или же перекосы;
• нарушена герметичность закрытия, то есть видны щели либо дует из окна;
• трудно переключать режимы;
• разболталась ручка или периодически ее заклинивает.

С любой из перечисленных проблем вы сможете справиться самостоятельно, главное — сделать это вовремя, чтобы не столкнуться с дорогостоящим и затяжным ремонтом.

Рассмотрим, как это сделать.

Проблемы с оконной ручкой

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

Существуют общие советы по изменению положения створки, если нарушено закрывание:

• Створка задевает раму верхним торцом: створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
• Створка задевает раму нижним торцом ближе к ручке: створку поднимают и поворачивают в сторону верхней петли.
• Створка задевает раму в середине торцевой части (там, где ручка): конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

• Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
• Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижней части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
• Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

ЗАМЕНА УПЛОТНИТЕЛЯ

Так как продувание окон может возникать из-за изнашивания уплотнительной резинки, не забывайте контролировать ее состояние. Она представляет собой прокладку из различных материалов (каучук, силикон или же термопластик) трубчатого строения. Ее главная задача — уплотнение стыков, что увеличивает защитные свойства профиля.

С течением времени даже материал наивысшего качества потребуется сменить. Регулярное воздействие разных температурных показателей, воды, пыли приводит к потере резиновым уплотнителем своих функциональных свойств — изоляционных. Обычно такая проблема возникает через 5-7 лет после установки пластиковой оконной конструкции (балконной двери).

Изначально образовываются трещины, которые уже не способны препятствовать проникновению влаги. При низких температурах влажная резинка сильно подвержена разрывам, из-за чего беспрепятственно попадает в помещение ветер, холод, пыль, шум.

Кроме того, нарушение герметичности может стать причиной доступа воды к деталям окна, а это в свою очередь уменьшает срок его эксплуатации. Избежать этого поможет своевременная замена прокладки.

Ссохшийся или поврежденный уплотнитель меняется просто. Нужно вынуть старую резинку из паза, а после аккуратно поставить новую, не растягивая (это важно). Чтобы она дольше поддерживала необходимый уровень изоляции, протирайте и несколько раз за год смазывайте ее силиконовой смазкой. Старайтесь не пользоваться агрессивными чистящими средствами, которые могут навредить детали.

СМАЗКА ПЛАСТИКОВЫХ ОКОН

Немалая часть нарушений, требующих регулировки механизмов ПВХ-окон, возникают по причине их плохой смазки. Естественно, в новых изделиях фурнитура обработана составом в достаточной степени для их нормального функционирования. Но со временем эти вещества теряют важные свойства под действием различных факторов, к тому же сокращается их количество. Особенно интенсивно такие процессы протекают в домах, находящихся вблизи оживленных автомобильных дорог, промышленных предприятий, иных источников загрязнения.

Мельчайшие частицы мусора и пыль откладываются на деталях конструкции, попадая в смазку, а это значительно ухудшает ее качественные характеристики. Механизмы подвижных элементов изнашиваются быстрее. Поэтому, занимаясь корректировкой пластиковых окон, позаботьтесь и об их смазывании.

Чтобы не допускать преждевременного изнашивания фурнитуры, рекомендуется проводить процедуру ежегодно. В идеале делать это дважды: перед наступлением зимы и до прихода летнего сезона. Также уделите несколько минут, и нанесите смазывающее средство после обслуживания и настройки любых узлов (“ножниц”, петель, прочих).

Какими составами осуществлять обработку?

Конечно, лучшее решение — это специальные товары для ПВХ-окон. Их можно приобрести в специализированных магазинах либо сделать заказ у поставщиков и производителей оконных конструкций. Расфасованы они удобно — в небольшие флаконы с различными насадками, подходящими для работы с любыми элементами фурнитуры.

Что делать, если не удалось найти товар? Допускается использование технических вазелина и масел (к примеру, тех, что применяются для швейных машинок). Как вариант, подойдет силиконовая смазка и разные аэрозольные средства типа WD-40. Что касается пищевых, косметических и всех тех масел, что не предназначены для обработки механизмов, использовать их категорически запрещено!

Чтобы добиться высокой эффективности от процедуры, наносить состав надо на чистые и полностью сухие поверхности. Это значит, что после работы с какими-либо металлическими деталями, тщательно очистите их от накопившихся загрязнений, и протрите мягкой материей. Для обработки труднодоступных мест можно применить любую щетку, губку.

Что требует смазки?

     Смазывать нужно абсолютно все подвижные детали:

• цапфы;
• так называемые, “ножницы”;
• механизмы регулирования петель;
• разного рода крепления;
• защелки;
• прочие.

Не переусердствуйте с количеством смазочного средства. Достаточно нанести несколько капель на каждый узел. После этого дайте механизмам поработать в стандартном режиме. Это позволит составу распределиться равномерно.

Как уже отмечалось выше, резиновые уплотнители тоже нуждаются в обработке. Для них нужно выбрать специальный состав, который будет поддерживать эластичность резинки, предотвращая тем самым ее рассыхание. Проводить процедуру рекомендуется 2 раза в год, один из которых — осень, во время регулирования прижима конструкции, то есть переведения в зимний режим.

Периодическое смазывание всей нуждающейся в этом фурнитуры существенно увеличит период ее эксплуатации, убережет вас от неожиданного ремонта и частой регулировки. В ряде случаев она является профилактикой и даже альтернативой регулировочным процессам. Например, окно стало плохо закрываться. Прежде чем “хвататься” за инструменты, попробуйте смазать механизм. Иногда этого оказывается достаточно, чтобы решить проблему.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

частей окна: Схема окна | Марвин

How-To

Вы покупаете новые окна или в вашем доме есть окно, которое нужно отремонтировать? Этот всеобъемлющий глоссарий оконных деталей — отличное место для начала.

13 июля 2022 г.

Замена изношенных, протекающих окон в вашем доме высокоэффективными окнами Marvin может снизить ваши счета за электроэнергию и сделать ваши любимые помещения более комфортными. Новые окна Marvin могут идеально дополнять текущий архитектурный стиль вашего дома или способствовать амбициозному изменению дизайна. Чтобы помочь вам при покупке или ремонте окон, вот полезное руководство, в котором описываются различные компоненты окна и объясняются их функции.

Компоненты окон

Остекление

Остекление — это просто другое слово для стекла в двери или окне. Остекление современных окон состоит как минимум из двух слоев стекла, а иногда и из трех. Инертный газ, обычно аргон, вводят между слоями стекла для обеспечения дополнительной изоляции. К стеклу добавляются почти невидимые покрытия, помогающие контролировать количество света и тепла, проходящих через окно или отражающихся от него. Остекление можно улучшить с помощью оттенков и ламинирования, чтобы добавить конфиденциальности, предоставить декоративные возможности и повысить прочность. Узнайте больше об остеклении.

Открытие на дневной свет

Проем дневного света (DLO) относится к общему количеству стекла в окне, не включая перекладины створки и перила или оконную раму.

Створка

Часть окна, которая удерживает стекло, открывается и закрывается, называется створкой. Оконные створки и рамы могут быть изготовлены из нескольких различных материалов, включая дерево, алюминий, стекловолокно, композит и винил.

Стайлз

Стойки — это вертикальные оконные компоненты створки.

Рельсы

Направляющие – это горизонтальные оконные элементы створки. Две рейки, которые встречаются в середине двойных и одинарных окон, называются контрольными рейками.

Штормовой пояс

Штормовая створка представляет собой отдельную створку, состоящую из очень маленьких стоек и реек. Штормовые створки обычно не устанавливаются на заводе, а добавляются к существующим окнам, обычно однокамерным, чтобы повысить энергоэффективность и уровень комфорта, особенно в холодные зимние месяцы. Некоторые штормовые створки открываются и закрываются, в то время как другие стационарны, и их можно снимать сезонно или оставлять на месте круглый год. Использование штормовых створок на современных высокоэффективных окнах не требуется (не показано)

Прямое остекление

Некоторые панорамные или нерабочие окна вообще не имеют створки. Это так называемые окна с прямым остеклением. Стекло на прямом стеклопакете закреплено прямо в раме. Отсутствие перекладин и поручней создает больший проем для дневного света и беспрепятственный обзор. Узкая и гладкая эстетика окон с прямым остеклением делает их более популярными в современных архитектурных стилях и в коммерческих целях (не показано).

Штифт для наклона створки

Механизм, который позволяет наклонять створки на двустворчатых и одностворчатых окнах для облегчения очистки, называется штифтом наклона створки или иногда называется кулачковым шарниром.

Весы

Оконные противовесы — это механизмы в одинарном или двойном окне, которые уравновешивают створки, облегчая подъем створки и предотвращая ее захлопывание. Весы расположены по обеим сторонам окна и скрыты от глаз внутри боковых косяков. Несколько лет назад вес и балансировка шкивов были наиболее распространены. Эти простые устройства были сконструированы путем прикрепления шнура к свинцовому грузу, затем наматывания шнура на шкив и прикрепления оконной створки к другому концу. Современные блоки и полиспасты работают по тому же принципу, но натяжение обеспечивается пружинами, а не весами. Marvin предлагает новейшие технологии балансировки, позволяющие плавно работать даже самым большим створкам.

Части оконной рамы

Неподвижные элементы окна, которые охватывают либо створку на рабочем окне, либо стекло на прямом стеклопакете, называют рамой. Косяки, подоконники и молдинги являются основными компонентами оконной рамы. Окна с узкой рамой доступны для более современной эстетики и являются популярным выбором при замене существующих окон.

Головной косяк

Головной косяк является верхней частью рамы.

Боковой косяк

Боковые косяки — это вертикальные элементы рамы.

Порог

Подоконник – это нижняя часть рамы. Внешний край внешней части подоконника сужается, чтобы помочь слить воду.

Подкладка косяка

Накладки на косяки охватывают расстояние и закрывают пространство между оконной рамой и готовой внутренней стеной. Накладки на косяки обычно изготавливаются из дерева и могут быть установлены на заводе или на месте. Штукатурка или гипсокартон иногда наносятся непосредственно до оконной рамы, что устраняет необходимость в облицовке откосов (не показано).

Удлинитель косяка

Удлинители косяка представляют собой тонкие деревянные планки, устанавливаемые на край облицовки косяка в тех случаях, когда облицовка косяка недостаточно широка, чтобы выровняться с готовой поверхностью стены (не показано).

Ручка управления

Ручка управления на створке или навесном окне — это механизм, используемый для открывания и закрывания створки. Показанный здесь тип рабочей рукоятки называется кривошипной рукояткой. Поворот рукоятки в одном направлении выдвигает рабочий рычаг и открывает створку, а поворот рукоятки в другом направлении втягивает рычаг и закрывает створку. Эта ручка складывается, когда не используется. Некоторые створки, навесы и окна бункера имеют ручки без кривошипа, которые используются для простого открытия и закрытия окна вручную.

Рабочий рычаг

Приводной рычаг крепится как к оконной раме, так и к створке на створчатых, маркизных и мансардных окнах. Это механизм, который работает вместе с рукояткой управления, чтобы открывать и закрывать створку. Он также удерживает створку в открытом положении.

Фиксирующая ручка

Ручка или замок с рычажным приводом, который можно найти на различных типах окон, называется запорной ручкой. При закрытии запорные ручки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности.

Кулачковый замок

Кулачковый замок представляет собой замок поворотного типа, который можно найти на различных типах окон. При закрытии кулачковые замки предназначены для плотного стягивания двух створок вместе для повышения безопасности и энергоэффективности. Lift Lock — это современная альтернатива традиционной системе кулачкового запирания для двустворчатых и одностворчатых окон.

Хранитель

Хранитель — это неподвижная половина кулачкового замка.

Мунтин Барс

Вплоть до середины 19 века большие стеклянные панели были хрупкими и дорогими в изготовлении, поэтому стержни обвязки соединялись вместе, чтобы создавать большие стеклянные поверхности из отдельных меньших оконных стекол. Когда важна историческая точность, окна по-прежнему могут быть сделаны с решетчатыми решетками или иногда называются аутентичными разделенными облегченными (ADL) (не показано).

Бары Lite с имитацией разделения

Поскольку большие оконные стекла теперь прочнее, дешевле в производстве и более энергоэффективны, стержни для оцинковки в значительной степени были заменены стержнями Simulated Divided Lite (SDL), которые опираются на поверхность стекла.

Распорки

Распорные планки можно установить между двумя кусками стекла в том же месте, что и смоделированные разделенные световые панели. Распорки помогают воспроизвести внешний вид настоящего разделенного облегченного материала.

Решетки

Решетки представляют собой стержни, создающие эффект разделенных стекол, но съемные для легкой очистки стекла. Также доступны решетки между стеклом (GBG). Как следует из названия, GBG представляют собой декоративные планки, постоянно устанавливаемые между стеклянными панелями для легкой очистки и минимального обслуживания (не показаны).

Корпус

Наличники окон и дверей предназначены для скрытия зазоров между оконной или дверной рамой и поверхностью внутренней стены. Устанавливается на облицовку косяка и на чистую поверхность стены. Корпус обычно устанавливается плотником на месте.

Корпус кирпичной формы

Корпус кирпичной формы или кирпичная лепнина — это внешняя отделка, предназначенная для маскировки зазора между оконной или дверной рамой и внешней поверхностью стены. Форма для кирпича толще, чем большинство профилей внутренней отделки кожуха, и обеспечивает буфер между окном/дверью и кирпичом или другой облицовкой, окружающей их. Кирпичная лепнина часто, но не всегда, устанавливается на заводе (не показано).

Экраны

Экраны представляют собой прозрачную плотно сплетенную сетку, чаще всего из металла или стекловолокна. Экраны блокируют насекомых и мусор, такие как летающие семена и падающие листья, но при этом пропускают свет и воздух в дом. Некоторые экраны установлены в узкую рамку, которую можно снять для чистки.

Устройство контроля открытия окна

Устройство контроля открытия окна (WOCD) предназначено для предотвращения травм при падении детей младшего возраста, не позволяя им открыть окно достаточно широко, чтобы вылезти. WOCD могут быть требованием строительных норм и правил* для окон, расположенных вблизи внутреннего этажа и высоко над внешним уровнем. Чтобы соответствовать этим требованиям, WOCD должны:

• Ограничить чистое отверстие до 4 дюймов или менее
• Иметь возможность отключиться, чтобы сохранить существующие возможности эвакуации
• Требуются два независимых действия для отключения
• Автоматический сброс при закрытии окна после выпуска
• Устанавливается на заводе и интегрируется в оконную конструкцию

*Строительные нормы различаются в зависимости от региона. Обратитесь к местному строительному чиновнику, чтобы узнать точные требования правил в вашем регионе.

Ограничитель створки

Ограничитель створки — это дополнительное устройство, которое можно настроить для ограничения расстояния, на которое будет открываться оконная створка, но эти устройства не предназначены для удовлетворения требований кодекса, в отличие от устройств управления открыванием окна (не показаны).

Тройное стекло

Многие окна могут быть построены с тремя стеклами вместо двух. Как и в стандартном двойном остеклении, пространство между стеклами изолировано аргоном, а на стеклянные поверхности можно наносить различные покрытия Low E для достижения различных требований к производительности. Тройное остекление иногда выбирают для повышения энергоэффективности в чрезвычайно суровых климатических условиях или в качестве решения по снижению шума.

Стеклянная прокладка

Отдельные стекла разделены стеклянными прокладками. Эти распорки также предотвращают утечку газовой изоляции.

Остановить формование

Глухой упор, разделительный упор и упор створки — это распространенные типы упорных молдингов, которые можно найти на окне. Функция большинства упорных молдингов состоит в том, чтобы удерживать створки в безопасности и выравнивать их в оконной раме.

Обшивка

Для продуктов Marvin под облицовкой понимается цветной экструдированный алюминий, используемый для покрытия внешних частей деревянных створок и рам. Облицовка окон и дверей сочетает в себе неприхотливость и долговечность отделки алюминия со стабильностью и изоляционными свойствами дерева.

Штапик остекления

Полоски из профилированного дерева, винила или алюминия, используемые для удержания стекла внутри створки, называются штапиком. Штапик на внутренней стороне створки часто называют заклейкой. Штапик Ogee и Ovolo предлагает более традиционный профиль, а квадратные штапики доступны для чистого, более современного вида (показан Ogee).

Защита от атмосферных воздействий

Герметизирующая прокладка помогает герметизировать зазоры между различными компонентами оконной створки и рамы. В прошлом защитная изоляция могла изготавливаться из ковкого металла, такого как латунь, но современная защитная изоляция обычно изготавливается из упругого и гибкого материала, такого как силикон, резина, винил или пена.

Стойка

Когда два или более окон соединены друг с другом, область, где встречаются два боковых косяка, называется импостом (не показан).

Капельница для окна

Капельница, также называемая головным фартуком, представляет собой сформированный металлический или виниловый фартук, который устанавливается в верхней части окон и дверей. Капельница предназначена для отвода воды из окна или двери и предотвращения ее проникновения в дом.

Плавник для гвоздей

Ребра гвоздя, иногда называемые монтажными фланцами, представляют собой тонкие полоски, установленные по периметру окна. Цель прибивания ребер – прикрепить окно к обшивке стены и удерживать его на месте во время установки прокладок и винтов. Плавники также работают в сочетании с гидроизоляцией и атмосферостойким барьером (WRB), чтобы предотвратить проникновение ветра и воды.

Грубое отверстие

Отверстие в стене, в котором установлено окно или дверь, называется черновым проемом (РО). Окна сделаны немного меньше, чем грубые проемы, чтобы оставить место для незначительных корректировок и обеспечить пространство для изоляции по периметру окна и окружающего его стенового каркаса.

Эксплуатация

Буквы OX или XO обозначают работу оконных блоков, если смотреть извне здания, если смотреть внутрь. Буква O означает стационарное, а буква X означает рабочее.

Передача/качание

Направление, которое открывается створчатым окном, называется направлением. Створчатые окна имеют маркировку FCL (от бордюра слева) или FCR (от бордюра справа). Если вы смотрите на окно, стоя снаружи, у окна FCL петли будут слева, а у окна FCR — справа. На чертежах и в оконных каталогах передача часто обозначается двумя наклонными линиями. Сторона, где две линии сходятся, указывает сторону окна с петлями. Эта информация относится только к поворотно-откидным окнам. Доступны распашные створчатые окна, но они не так распространены, как распашные.

Сопутствующее содержание

Узнать больше

Подробнее о Marvin Окна

От классических двустворчатых окон до створчатых окон лучших в отрасли размеров — Marvin предлагает варианты стилей окон и выбор высококачественных материалов для любого проекта.

Узнать больше

Узнать больше

Варианты дизайна окон и дверей

Marvin предлагает множество вариантов дизайна для персонализации ваших окон и дверей, отражающих уникальную архитектуру, характер и индивидуальность вашего дома.

Узнать больше

Узнать больше

Приступить к замене окон и дверей

Замена окон и дверей не должна вызывать стресса. Марвин может помочь вам понять каждый шаг и сделать ваш проект замены успешным.

Узнать больше

126 Комплект для замены пластиковой направляющей стеклоподъемника | Комплекты MercedesSource Продукт

В этот комплект входит следующее:

• 2 прочных пластиковых направляющих с новыми заклепками
• Специальный инструмент для установки заклепок
• Небольшой контейнер с синтетической смазкой (самая лучшая смазка для пластиковых направляющих)
• Полные иллюстрированные инструкции по установке новых направляющих в формате PDF* (инструкции по снятию дверной панели не включены — см. ниже)

ВАЖНОЕ ПРИМЕЧАНИЕ : Размер заклепок в нашем комплекте подходит для отверстий под рычаги большинства седанов W126, но некоторые из ранних моделей имели заклепки меньшего размера. На картинке ниже вы можете увидеть разницу между диаметром заклепки и отверстием в рычаге заднего стеклоподъемника. Если вы обнаружите, что это относится к вашему регулятору, вам нужно будет просверлить отверстие с помощью 9/ 32-дюймовое сверло (или вы можете использовать сверло 1/4 дюйма, а затем небольшой круглый напильник, чтобы увеличить отверстие до тех пор, пока заклепка не проскользнет внутрь. Не делайте отверстие слишком большим, иначе вы не сможете закрепить заклепка плотно вставлена ​​в отверстие.

______________________________________________________________________________

Как просмотреть цифровые инструкции в формате PDF:

После завершения покупки этого продукта вы ​​сможете загрузить цифровые инструкции сразу после входа в систему и на странице вашей личной учетной записи (нажмите «Моя учетная запись»). Любые PDF-файлы будут отображаться в разделе «Мои руководства в формате PDF». Вам будет разрешено три загрузки, поэтому сохраните файл на своем компьютере для резервного копирования.

_______________________________________________________________________________

Первым признаком неисправности является то, что ваше окно не движется на полную мощность и даже может заклинить. Скорее всего, вы услышите, как работает мотор стеклоподъемника, но стекло не будет двигаться! Немедленно снимите дверную панель и осмотрите, чтобы предотвратить дальнейшее повреждение. (Если вы не знакомы со снятием дверной панели или стеклоподъемника, я рекомендую вам приобрести мое руководство на 126 Обслуживание и ремонт дверей ) После снятия панели посмотрите на нижнюю направляющую окна, чтобы убедиться, что задний рычаг регулятора не соскочил с направляющей. Если это так, скорее всего, проблема будет в сломанной пластиковой направляющей.

ПРЕДУПРЕЖДЕНИЕ: Если вы не будете осторожны при приклепывании штифта к рычагу регулятора, можно повредить пластиковую направляющую во время сборки. Если стукнуть по штифту при лежащей на плоской поверхности задвижке, то пластик натянется, и он может расколоться при установке в оконный канал.

Новая направляющая установлена ​​и регулятор готов к возврату в автомобиль:

ДВОЙНОЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ:  Если ваша новая направляющая затормозила и была установлена ​​правильно, это не проблема с направляющей. Если окно заедает из-за отсутствия смазки или погнутого регулятора, это может привести к чрезмерной нагрузке на пластиковую направляющую.
