Четырехскатная крыша своими руками. Расчет, чертежи, схемы

Содержание статьи:

• 1
  Подготовительные работы
• 2
  Этапы постройки четырехскатной крыши своими руками
• 3
  Монтаж кровли
• 4
  Преимущества четырехскатной крыши

Чаще всего четырехскатную крышу для дома выбирают из-за внешней привлекательности, не учитывая, что у этой конструкции есть и другие преимущества: способность выдерживать большие ветровые нагрузки, повысить уровень защищенности стен от влаги, позволить оборудовать жилые помещения в чердачном пространстве.

Четырехскатная крыша своими руками. Фото

Четыре ската считаются оптимальным вариантом для регионов с сильными ветрами и большим объемом осадков. Принимая решение построить четырехскатную крышу самостоятельно, необходимо учесть, что эта конструкция требует точных чертежей и повышенного внимания при замерах и разметке.

Четырехскатная крыша своими руками. Фото

Подготовительные работы

Основное отличие четырехскатной (вальмовой) крыши с четырьмя скатами от конструкции с двумя скатами – отсутствие необходимости в устройстве боковых фронтонов. Четырехскатная конструкция состоит из двух трапециевидных и двух треугольных скатов, последние заменяют фронтоны.

Далее поэтапно рассмотрим, как сделать четырехскатную крышу своими руками.

Под крышей может располагаться просто чердачное помещение или жилая мансарда. Строительство четырехскатной крыши начинается с определения ее предназначения и подбора материалов с учетом особенностей климата. Количество осадков и силу ветра важно учесть при выборе углов скатов, толщины материалов для деревянных составляющих и вида кровли.

Важно! Уклон скатов может варьировать от 5-и до 60°. Чем сильнее ветры и больше осадков, тем больше уклон.

Деревянные составляющие должны быть толще, чем для двухскатной конструкции. Если уклон не превышает 18°, для кровли подойдут рулонные материалы. При уклоне 18-30° лучше выбрать металлическую или керамическую черепицу.

Рассчет четырехскатной крыши своими руками. Фото

При завершении первого этапа должна быть создана точная схема устройства кровли. Вы должны знать, какие материалы и в каких объемах необходимо купить.

Этапы постройки четырехскатной крыши своими руками

Для устройства четырехскатной крыши используется древесина хвойных пород без дефектов с влажностью 18-22%. В первую очередь устраивается основание, равномерно распределяющее нагрузку на несущие конструкции. По периметру здания укладывается слой гидроизоляции и монтируется мауэрлат – цельный брус 10х15 см или 15х15 см. Соединения делаются в накладку, для связки углов используются металлические скобки, пластины и уголки.

Следующий шаг строительства четырехскатной крыши – установка лежней. Это брус, который служит опорой для стоек и располагается на основании. Далее на лежни монтируются стойки (брус 10х10 или 10х15 см) с шагом стропил (не более 2-х метров), устанавливается коньковая балка (10х20 см), временно опирающаяся на специальные стойки.

Важно! Необходимо с повышенным вниманием отнестись к углу монтажа стоек.

При устройстве четырехскатной крыши необходимо учесть, что она состоит их 4-х плоскостей. Для скатов в виде трапеций требуются боковые стропила, для треугольных — диагональные (накосные). Это цельный брус 10х15 см или 10х20 см, который монтируется с шагом 50-150 см. При необходимости стыковки монтируются накладки, закрепляются в нескольких местах.

Четырехскатная крыша своими руками. Фото

В точках, где стропила опираются на основание, нужно сделать врубки и закрепить конструкцию элементами из металла. Сверху стропила упираются в брус конька, соединенный со стойками при помощи пазов. Для усиления конструкции рекомендуется использовать диагональные опоры, подкосы, стальные соединительные элементы.

Монтаж кровли

Завершающий этап постройки четырехскатной крыши своими руками – монтаж гидроизоляционного слоя, контробрешетки, обрешетки (или сплошного настила). На стропила укладывается гидроизоляционный материал. Его предназначение – исключить разрушение стропильной системы из-за попадания влаги из чердачного помещения под кровельный материал. Пленка укладывается внахлест и для герметичности скрепляется липкой лентой.

Следующий шаг – устройство контробрешетки. Это брус или доска, обработанная антисептиком. Крепится к стропилам, позволяет зафиксировать гидроизоляционный материал, создает воздушную подушку между кровельным материалом и изоляцией.

Для обрешетки используются сухие доски шириной 4-5 см, которые крепятся к контробрешетке на расстоянии 25-30 см друг от друга. Если не планируется обустройство жилых помещений в чердачном пространстве, то далее монтируется кровельный материал.

При устройстве теплой мансарды на стропила с внутренней стороны при помощи степплеров монтируется пароизоляционный материал (пленка, фольга, пергамин), предотвращающий попадание влаги из теплого помещения в утеплитель. На пароизоляцию укладывается теплоизоляционный материал толщиной 15-20 см.

Далее процесс монтажа не отличается от устройства кровли для чердачного пространства без жилых помещений.

Преимущества четырехскатной крыши

Постройка четырехскатной крыши позволяет:

• переоборудовать чердачное пространство в жилую мансарду, то есть, увеличить полезную площадь дома;
• повысить уровень устойчивости к внешним воздействиям в виде ветра и дождя, тем самым увеличиваются показатели прочности кровли и продлевается срок ее эксплуатации;
• сделать внешний вид дома более привлекательным.

Несмотря на то, что планирование и процесс устройства требует больших временных и материальных затрат, устройство четырехскатной крыши своим руками возможно при наличии базовых навыков плотника. В хозяйстве должны быть: бензиновая, дисковая пила или ручная, дрель, стамески, молотки, уровень, шнур, рулетка. Перед началом работ желательно внимательно посмотреть подходящее по содержанию видео.

чертеж, проект, схема и план стропил вальмовой крыши

Презентабельный внешний вид, надежность, долговечность – все это  четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Содержание

• 1 Основные разновидности четырехскатных крыш
• 2 Создание проекта четырехскатной крыши
• 3 Воздействие нагрузок на систему стропил
• 4 Монтаж и установка стропильной системы
• 5 Завершающий этап возведения четырехскатной крыши

Основные разновидности четырехскатных крыш

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а  у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов  требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного  материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

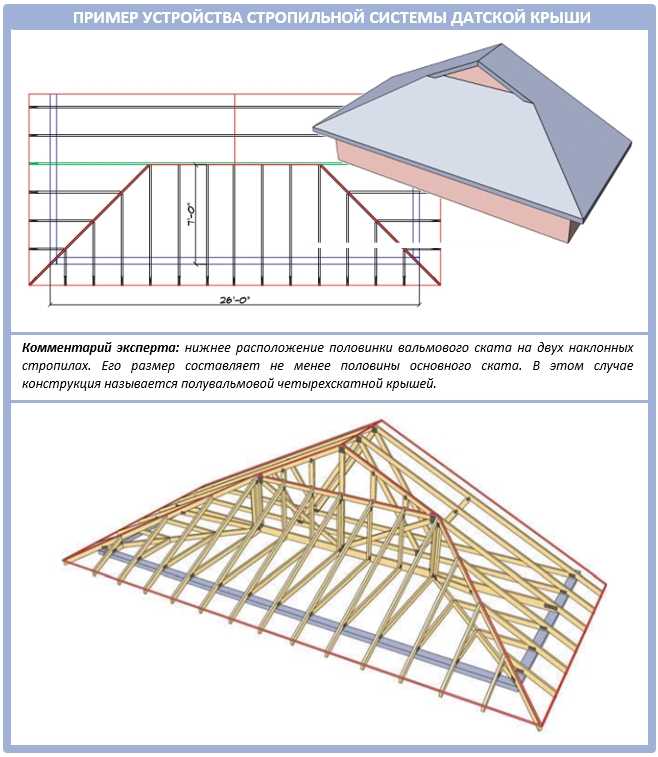

• Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.

• Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать,  осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия;  14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами,  проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они  заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т. д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная  рейка и т.д.

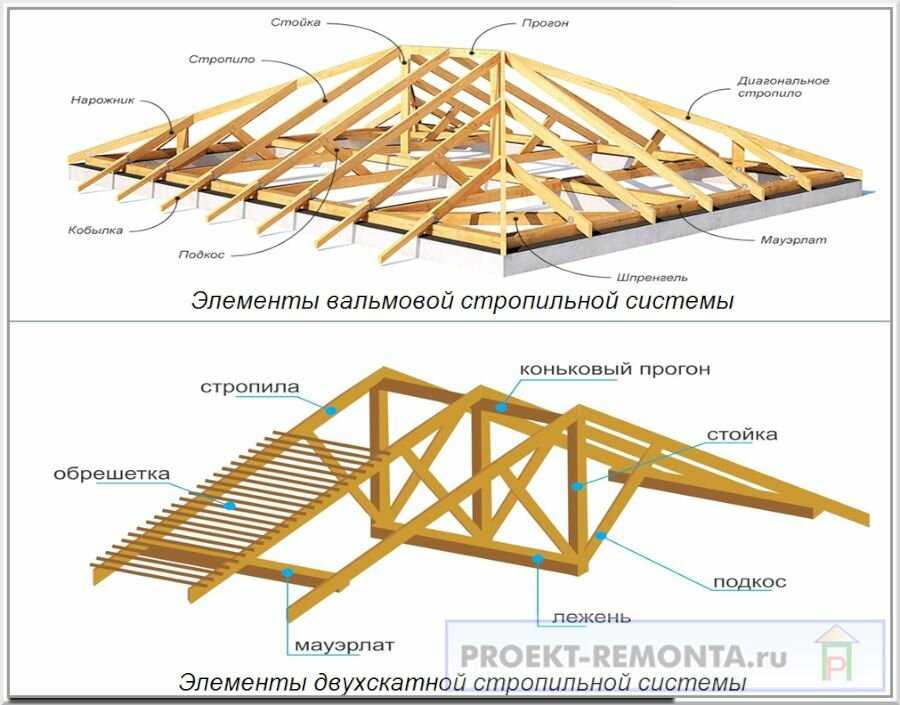

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии  устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать  верхний  венец сруба.

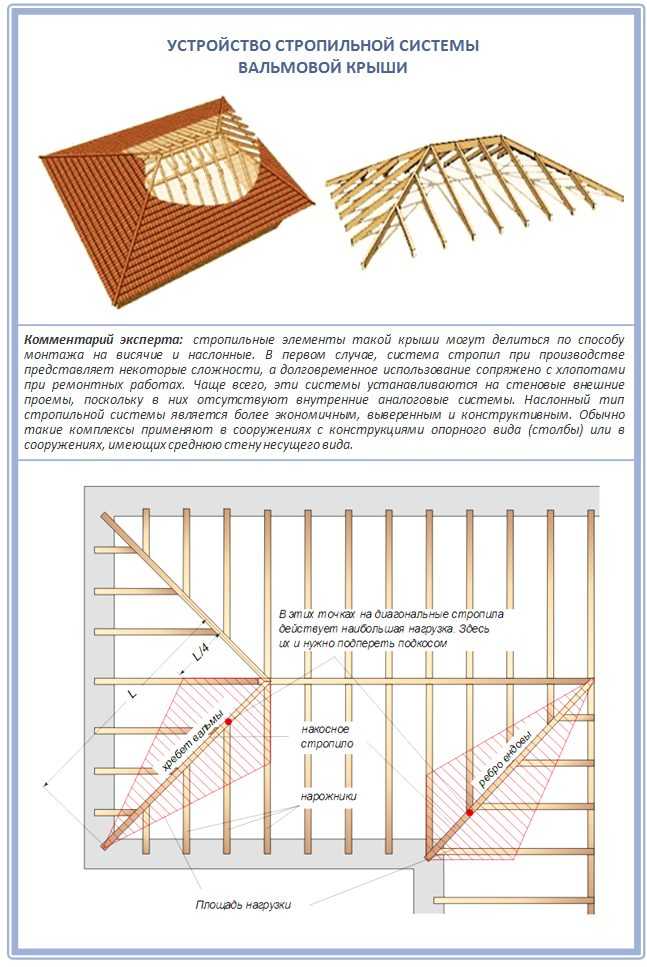

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек. Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши  регулируется посредством  длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки  от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться.  Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки. Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

• дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
• наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
• совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
• для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
• повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм.  Главное, чтобы материал был высококачественный и хорошо просушенный.

Обрешетка крыши

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

План двускатной крыши 12×20 | HowToSpecialist

Этот пошаговый проект деревообработки составляет около бесплатных планов садового сарая 12 × 20 . Это ЧАСТЬ 2 проекта большого сарая, где я покажу вам, как построить двускатную крышу. Вырежьте все компоненты, а затем закрепите их на верхней части сарая для получения профессионального результата. Ознакомьтесь с остальными проектами для получения подробных инструкций о том, как сделать каркас и двери для сарая. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины. Посмотреть все мои планы премиум-класса можно в магазине.

Изготовлено по этому плану

12 × 20 Планы на крыше Gable

Здание A 12 × 20 сарай

Материалы

• H -4 кусочки T1-11 сайдинг-31 3/4 ″ x48 ″, 2 штуки-45 1 /2″x48″ длина САЙДИНГ
• I  – 2 шт. пиломатериала 2×4 – длина 98 дюймов, 1 шт. – длина 144 ″ 11x ФЕРМЫ
• I – 4 шт. бруса 2×4 – длина 25 1/4″, 2 шт. – длина 38″ ОПОРЫ
• Дж — 4 шт. фанеры 3/4″ — длина 34″x96″, 8 шт. — длина 48″x96″ КРЫША
• K — 350 кв. футов толя, 350 кв. футов битумной черепицы КРОВЛЯ
• L – 4 куска бруса 2×4 – длина 98″, 14 кусков – длина 6 1/2″ 2xOVERHNAG
• M – 4 шт. пиломатериала 1×6 – длина 100″, 2 шт. – длина 260″ ОБИВКИ

• 30 пиломатериалов 2×4 – 10 футов
• 12 пиломатериалов 2×4 – 12 футов
• 8 пиломатериалов 1×6 – 12 футов
• 12 кусков фанеры 3/4″ — 4’x8’
• 2 куска фанеры 1/2″ – 4’x8’
• 3 шт. сайдинга T1-11 – 4’x8′
• 350 кв. футов толя, 350 кв. футов битумной черепицы
• стропильные стяжки
• 1 винт 5/8″, 2 винта 1/2″, 3 винта 1/2″
• наполнитель для дерева, клей для дерева, морилка/краска

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, электролобзик
• Меловая линия, рулетка, спиртовой уровень, столярный карандаш
• Буровое оборудование и буровые долота

Время

• Один день

Убедитесь, что вы  следите за мной на YOUTUBE и Facebook  , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете  Поддержать меня  без дополнительных затрат.

Строительство двускатной крыши для сарая 12×20

Изготовление стропил

Первым этапом проекта является изготовление стропил для сарая 12×20. С помощью торцовочной пилы сделайте надрезы на обоих концах планок.

Сборка фермы

Положите стропила на ровную поверхность и не оставляйте между ними зазоров. Обрежьте нижние стропила для ферм, используя инструкции, описанные на схеме.

Косынки

Для косынок используйте фанеру толщиной 1/2″. Прикрепите косынки к стыкам. Просверлите направляющие отверстия и вставьте винты 1 5/8″, чтобы плотно зафиксировать косынки на месте. Добавьте клей в стыки.

Установка ферм

Установка ферм в верхней части навеса 12×20. Поместите фермы через каждые 24 дюйма по центру и используйте спиртовой уровень, чтобы отвесить их. Используйте стропильные стяжки, чтобы надежно закрепить стропила на месте.

Концевые опоры фронтона

Установите опоры 2×4 на торцы фронтона, чтобы можно было установить панели. Просверлите карманные отверстия на обоих концах опор и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте.

Установка торцевых панелей фронтона

Используйте сайдинг T1-11 для торцов фронтона. Отрежьте панели нужных размеров и форм, а затем зафиксируйте их гвоздями 6-8d.

Строительство навесов

Соберите навесы для сарая из бруса 2×4. Просверлите направляющие отверстия в стропилах и вставьте шурупы 2 1/2″ в блоки.

Установка выступов

Прикрепите выступы к передней и задней части сарая. Выровняйте края заподлицо, просверлите направляющие отверстия и вставьте винты 3 1/2″ в концы фронтона.

Монтаж кровельных листов

Следующим этапом проекта является прикрепление 3/4-дюймовых фанерных листов к верхней части крыши. Выровняйте края заподлицо, а затем закрепите их на стропилах через каждые 8 ​​дюймов с помощью шурупов 1 5/8 дюйма. Убедитесь, что вы не оставляете зазоров между листами для результата гнезда. Вы можете использовать и другие схемы укладки листов.

Изготовление обшивки крыши

Используйте доски 1×6 для обшивки крыши. Обрежьте оба конца планок под углом 60 градусов.

Установка накладок на крышу

Установите накладки спереди и по бокам крыши. Используйте гвозди, чтобы плотно зафиксировать планки на месте.

Монтаж кровли

Следующим этапом работы по деревообработке является покрытие крыши войлоком. Как вы можете видеть на изображении, вам нужно убедиться, что полосы толя перекрываются не менее чем на 2 дюйма. Кроме того, вы должны зафиксировать толь на фанерных листах скобами.

Далее вам нужно установить черепицу на крышу большого сарая. Начните с нижней части крыши, установив первый ряд, как показано на рисунке. Используйте кровельные гвозди, чтобы прикрепить черепицу к кровельным листам.

Начните первый курс с полной таблетки, второй с 2 ​​1/2 таблетки, третий с 2 ​​таблетки, четвертый с 1 1/2 таблетки, пятый с 1 таблетки, шестой с половинной таблетки и седьмой с 3 таб. Закрепите черепицу кровельными прихватками.

Планы сарая 12×20

Если вы хотите построить каркас для этого сарая с фронтоном, вам следует ознакомиться с ЧАСТЬЮ 1 проекта. Проверьте ЧАСТЬ 3 проекта, чтобы узнать, как построить двойные двери. Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.

Умный совет:  Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете. Пришлите мне фото СЮДА . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .

Спасибо, что прочитали наш проект о бесплатных планах садового сарая 12 × 20 , и я рекомендую вам ознакомиться с остальными проектами. Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.

<< Предыдущая  | Далее >>

Создание крыши Dickey

Справочный номер:
КБ-01111

Последнее изменение:
16 июля 2021 г.

Информация в этой статье относится к:

ВОПРОС

В нашем районе многие здания имеют то, что известно как Дики-Роофс. Как я могу создать такую ​​крышу в Главном Архитекторе?

ОТВЕЧАТЬ

Крыша Дики — это стиль вальмовой крыши , который характеризуется глубокими пологими карнизами в сочетании с более крутой верхней крышей. Они часто имеют голландские фронтоны или мансардные окна, и в результате их иногда называют «шапками ведьм». Этот стиль был разработан архитектором Ч. В. Дики специально для соответствия местному климату и культуре Гавайев, но он хорошо подходит для любого жаркого места с проливными дождями.

В этом примере будет создана крыша Dickey с широкими пологими карнизами, двумя более крутыми верхними скатами и голландским фронтоном.

Создание базовой двухскатной крыши

1. Выберите Build> Roof> Build Roof   из меню.
2. На панели КРЫША диалогового окна Построить крышу :
   • Укажите значение Шаг в качестве желаемого малого шага для карниза. В этом примере используется 3 из 12.
   • Укажите значения Карниз и Свес двускатной крыши . В этом примере используются карнизы шириной 24 дюйма.
   • Щелкните OK , чтобы закрыть диалоговое окно и установить эти значения в качестве значений по умолчанию без фактического строительства крыши.
3. Затем нарисуйте внешние стены строения. В этом примере создается прямоугольная структура с небольшим выступом.

4. Выберите Сборка> Стена> Прямая внешняя стена   из меню, затем нажмите и перетащите прямоугольную рамку выделения вокруг конструкции, чтобы выбрать сразу все внешние стены.
5. Нажмите кнопку редактирования Открыть объект   и на панели КРЫША диалогового окна Спецификация стены :
6. Установите флажок рядом с Верхний шаг и укажите желаемое значение Верхнего шага. В этом примере используется 6 из 12.
7. Укажите, где вы хотите, чтобы крыша переходила от нижнего к верхнему уклону. В этом примере переход происходит на расстоянии 36 дюймов 90 244 дюйма от базовой линии 90 245 . 90 226 90 036
8. Откройте диалоговое окно Build Roof еще раз, выбрав Build> Roof> Build Roof , отметьте Build Roof Planes и нажмите OK .

9. Выберите 3D> Создать вид в перспективе> Полный обзор перспективы  из меню, чтобы увидеть результаты на данный момент. Закройте обзор и вернитесь к виду плана этажа, когда закончите.

В то время как два ската крыши могут быть созданы автоматически в Chief Architect, три не могут; поэтому вам нужно будет нарисовать самые верхние плоскости крыши вручную. Первым шагом является определение высоты, на которой они должны начинаться.

Чтобы найти высоту перехода верхнего тона

1. Выберите 3D> Создать ортогональный вид> Обрезанное поперечное сечение   из меню, затем нажмите и перетащите стрелку камеры, которая начинается перед конструкцией и заканчивается сразу за коньком » data-tooltip=»» aria-haspopup=»true»> крыши .

2. В сгенерированном виде фасада выберите в меню CAD> Линия> Нарисовать линию  , затем нажмите и перетащите, чтобы нарисовать линию CAD, привязанную к коньку крыши, где будет добавлен третий уклон.

3. Нарисуйте вторую линию CAD  ниже и параллельно первой. Убедитесь, что он заходит в плоскость крыши.
4. Выберите в меню CAD> Dimension> Manual Dimension  , затем щелкните и перетащите размерную линию между двумя линиями CAD.

5. Используйте линии и размеры САПР в качестве ориентиров, чтобы определить, где должен начинаться самый верхний шаг.
6. Нажмите кнопку Select Objects  , затем нажмите на плоскость крыши, чтобы выбрать ее. Используйте маркер изменения размера на верхнем краю, чтобы перетащить его вниз, пока он не привяжется к нижней линии САПР.

7. Выберите Окно > Поменять местами виды , чтобы вернуться к виду в плане, не закрывая вид фасада.

Чтобы нарисовать самые верхние плоскости крыши

1. Выберите Build> Roof> Roof Plane  из меню, затем нарисуйте плоскость крыши, примыкающую к ребру конька плоскости крыши, которую вы только что изменили. Для этого:
   • Щелкните и перетащите вдоль ребра конька плоскости крыши.
   • Отпустите кнопку мыши и переместите указатель мыши вверх по склону, в сторону хребта.
   • Когда указатель привязывается к линии конька противоположной плоскости крыши, щелкните один раз.
2. Выберите только что созданную плоскость крыши и нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация плоскости крыши , а на панели КРЫША убедитесь, что высота базовой линии заблокирована, а затем измените .0244 Шаг до 8 дюймов 12.
3. Не снимая выделения с плоскости крыши, с помощью маркеров редактирования удлините боковые ребра, пока угол не совпадет с краем плоскости крыши под ним.

4. Создайте полный обзор перспективы , чтобы увидеть результаты на данный момент. Когда закончите, закройте представление.

5. Если высота новой плоскости крыши соответствует вашим требованиям, перейдите к шагу №6. Если нет:
   • Удалить  новая плоскость крыши.
   • Вернитесь к виду фасада и попробуйте другую высоту перехода шага.
   • Нарисуйте новую самую верхнюю плоскость крыши , как описано выше.
   • Если вас устраивают пропорции верхней части крыши, вы можете закрыть вид фасада, не сохраняя его.
6. Добавьте дополнительное ребро к плоскости крыши рядом с самой верхней стороной плоскости крыши, чтобы они могли встретиться в геометрически правильной долина . Для этого:
   • Нажмите на соседнюю плоскость крыши, чтобы выбрать ее, затем нажмите кнопку редактирования Break Line .
   • Нажмите на край плоскости крыши, где с ней встречается угол самой верхней плоскости крыши, чтобы создать новый маркер редактирования угла в этом месте.
7. Используйте инструмент редактирования Соединение плоскостей крыши  , чтобы соединить самую верхнюю плоскость крыши с плоскостью крыши, примыкающей к ее стороне. Для этого:
   • Выберите ребро плоскости крыши вверх по склону из нового маркера редактирования, созданного на шаге 6.
   • Нажмите кнопку редактирования Соединение плоскостей крыши  .
   • Щелкните один раз по соседнему краю самой верхней плоскости крыши. Программа автоматически соединит две плоскости по геометрически правильной линии.
8. Затем сделайте отраженную копию самой верхней плоскости крыши с другой стороны конька. Для этого:
   • Выберите плоскость крыши и нажмите кнопку редактирования.
   • Нажмите кнопку редактирования Reflect About Object  , затем наведите указатель мыши на линию конька самой верхней плоскости крыши.
   • Когда пунктирная ось отражения отображается поверх линии хребта, щелкните один раз.
9. Повторите шаг 6 выше, чтобы соединить эту новую плоскость крыши с плоскостью, примыкающей к ее стороне.

После того, как самые верхние плоскости крыши будут установлены, под ними можно добавить голландский фронтон.

Чтобы добавить голландский фронтон

1. Перейти На один этаж вверх  и включить справочный дисплей . Обратите внимание, что часть крыши, на которую накладываются самые верхние плоскости крыши, представлена ​​треугольником.
2. Выберите в меню CAD> Линия> Нарисовать линию , а затем:
   • Нажмите и перетащите, чтобы нарисовать линию вдоль нижней части треугольника.
   • Нарисуйте вторую линию, параллельную первой, в области треугольника.
3. Выберите вторую линию САПР и используйте отображаемый временный размер, чтобы расположить ее так, чтобы ее расстояние от первой линии равнялось глубине карниза , который требуется для голландского фронтона.
   • В этом примере используется 12 дюймов.
4. Выберите Сборка> Стена> Прямая внешняя стена   и нарисуйте стену, привязанную ко второй линии САПР.
   • Если текущий этаж — чердак, сообщение подтвердит, действительно ли вы хотите рисовать на этом этаже. Щелкните OK .
5. Не снимая выделения со стены, нажмите кнопку редактирования Открыть объект и на панели ОБЩИЕ диалогового окна Спецификация стены установите флажок рядом с Стена чердака и нажмите OK .
