схема установки и типы оборудования

Насос — сердце системы, автоматика — ее мозг. Самостоятельно запуск не случится: либо это придется делать лично, либо переложить заботу на умные устройства. Что касается установки простейшей автоматики своими руками, сложного в этом ничего нет: составляющие есть в продаже, к ним прилагаются инструкции — остается смонтировать автоматику для скважинного насоса по схеме, то есть банально соединить детали.

• Принцип работы автоматики для скважинных насосов
• Первое поколение автоматики
• Второе поколение автоматики
• Третье поколение автоматики
• Установка автоматики для скважинного насоса
• Выбор автоматики для насоса

Если наружный насос можно включить самому, полить огород, наполнить бочку и выключить, со скважинным иначе: установка автоматики необходима — это этап обустройства скважины. Приборы не покупают заранее, а выбирают вместе с насосом: нужно знать, какие защитные схемы уже интегрированы в оборудование (защита от сухого хода, перегрева в современных моделях уже есть; как правило, прилагается поплавок).

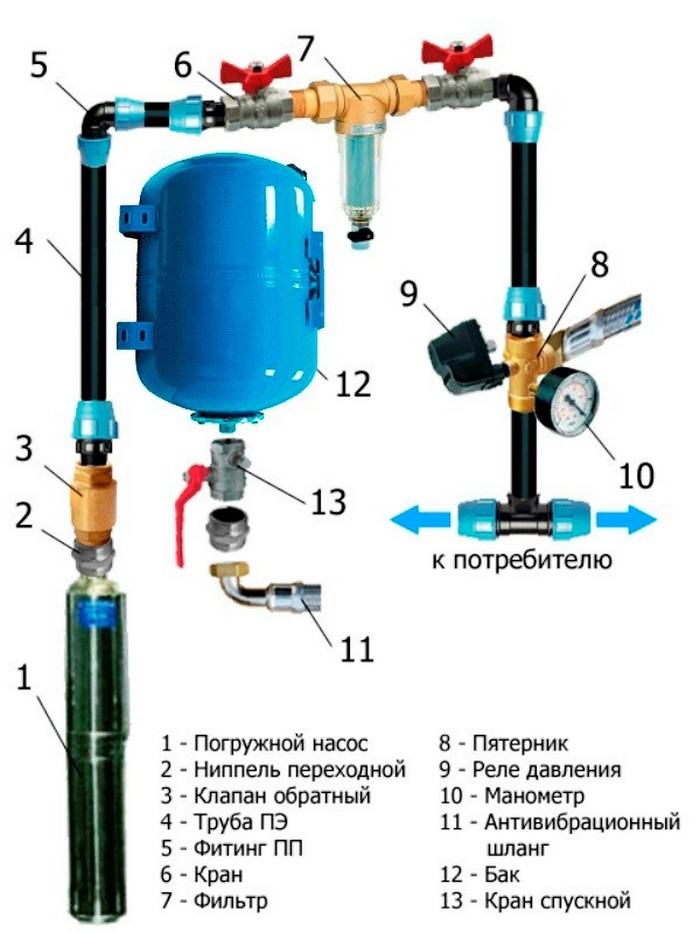

Схема установки автоматики для скважинного насоса

Как всякая электроника, автоматика бывает нескольких поколений (пока трех), но принцип ее работы одинаков. Поколение выбирают, отталкиваясь от задач. Простейшая автоматика обеспечивает своевременное включение/отключение оборудования в зависимости от давления в накопительном баке и аварийное отключение (при недостатке воды в источнике). Современные электронные устройства не только защищают насос, контролируют его запуск, но и оптимизируют работу всей системы, обходящейся без гидроаккумулятора.

Первое поколение автоматики ↑

Первое поколение автоматики — простейшие устройства, которые автоматизируют подачу воды и защищают скважинный насос:

• блокиратор сухого хода,
• выключатель-поплавок,
• реле давления.

Блокиратор сухого хода прост: если нет жидкости, он отключает оборудование. Почти ту же роль играет поплавок, реагирующий на снижение уровня воды. Устройства простейшие, но насос защищают хорошо.

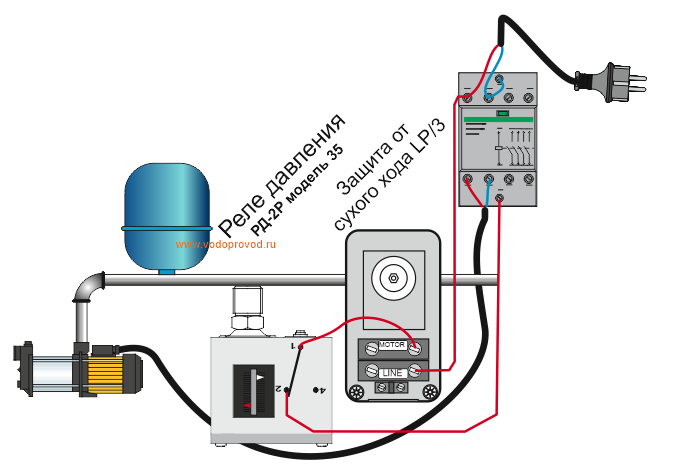

Защита от сухого хода, подключаемая к реле

Реле давления устанавливают на накопительный бак (без него автоматика I поколения не имеет смысла). Реле бывают уже с манометром (если нет, то манометр тоже понадобится).

Гидроаккумулятор — составляющая насосной станции. Именно в нем нагнетают требуемое давление, распространяемое на всю систему. За уровнем давления следит реле.

Принцип прост. При открытии крана:

• вода уходит из бака,
• давление снижается,
• реле запускает насос,
• вода поступает в бак и давление повышается,
• при достижении заданного значения реле отключает оборудование.

При настройке реле задают два пороговых значения — минимальное и максимальное. Как только давление достигает минимума, реле включает насос, при наборе максимума — отключает.

Первое поколение автоматики в основном используют в обустройстве неглубоких скважин. С большой глубиной все серьезнее.

Второе поколение автоматики ↑

Блок управления II поколения — электронное устройство, принимающее сигналы от датчиков, отдающее соответствующие команды. Датчики автоматики устанавливают на скважинном насосе и в трубопроводе, что дает возможность исключить из системы накопительный бак.

Система работает в режиме реального времени. При открытии крана:

• вода уходит из трубопровода;
• давление снижается;
• датчик регистрирует падение уровня, отсылает информацию на микросхему;
• блок управления включает насос;
• вода поступает в трубопровод;
• при достижении максимального давления датчик дает сигнал на микросхему;
• блок отключает оборудование.

Хотя система совершеннее, принцип ее работы тот же: достижение минимального уровня давления — включение насоса, достижение максимального — отключение.

Помимо традиционного набора функций автоматику II поколения снабжают следующими опциями:

• температурный контроль,
• аварийное выключение,
• блокировка сухого хода (не нужна, если есть в насосе),
• отслеживание уровня жидкости,
• рестарт.

Если простейшая автоматика дешевая, то здесь уже цены повышаются, и это вполне можно отнести к минусам (дороже I, но не дотягивает до III поколения, что несколько снижает целесообразность приобретения БУ из-за одного лишь отказа от гидроаккумулятора).

Блок управления

Третье поколение автоматики ↑

Из устройств III поколения собирают мощные, надежные, энергоэффективные системы автоматики для скважинных насосов. Несмотря на сохранение основополагающего принципа, разница между традиционными простейшими и современными приборами солидная. Солидна и стоимость последних, но вложенные средства они отрабатывает на все 100 %, в том числе значительно увеличивая срок службы насоса и создавая серьезную экономию энергии за счет тонкой настройки.

Скважинные насосы оснащают стандартными двигателями. При включении они начинают качать воду на полную мощь, потребляя указанный максимум электроэнергии. Своими руками отрегулировать двигатель нереально, поскольку наблюдается постоянная разность значений: требуется разное количество воды, зависящее от забора — каждый раз перенастраивать скважинный насос (находящийся на глубине) не представляется возможным. Автоматика III поколения выполняет эту функцию легко — на двигатель подается ровно столько энергии, сколько потребуется для достижения заданного давления: для восполнения небольшого расхода система включает оборудование на малых оборотах.

Схема установки блока управления (срезать ватермарку)

Помимо тонкой регулировки напряжения, подаваемого на двигатель, автоматика III поколения оснащена всеми стандартными опциями и расширенными защитными: предохраняет прибор от перепадов напряжения, перегрева, сухого хода и прочее. Систему можно настроить на работу в различных режимах, что позволяет организовать водоснабжение по нестандартной, но оптимальной для конкретного дома схеме, изобилующей нюансами. Накопительный бак не требуется: датчики устанавливают непосредственно в трубопроводе, оборудовании и других местах. Получаемые с датчиков данные обрабатывает блок управления.

Простейшую автоматику для скважинного насоса вполне можно установить своими руками: монтаж сложностей не вызывает. Поплавок, блокиратор сухого хода в основном уже есть в приборах (если блокиратора нет, его можно установить).

Схема установки реле давления

Дополнительно приобрести нужно только гидроаккумулятор, реле давления, обратный клапан, предотвращающий потерю давления за счет оттока жидкости. Реле устанавливают на бак или на разводной коллектор. На трубу, по которой вода поступает в гидроаккумулятор, также монтируют очистные фильтры. Обратный клапан ставят на насос (чаще всего).

Подключение сводится к простым действиям:

1. Сборка системы.
2. Установка гидроаккумулятора.
3. Монтаж реле давления.
4. Подача питания (если нужно).
5. Настройка верхнего порогового значения давления (путем вращения гайки).
6. Настройка нижнего порогового значения давления.
7. Пуско-наладка: тест и при необходимости дополнительная настройка.

Давление в гидроаккумуляторе накачивают простым насосом. В этом и состоит роль человека (больше ничего не требуется — далее система работает сама).

Установку автоматики II и III поколений своими руками проводить не рекомендуется. Тонкая настройка блока управления, правильное размещение датчиков — сфера деятельности специалистов. Устройства сложные, требуют специфических знаний и навыков. Лучше один раз оплатить монтаж автоматики, чем своими руками вывести из строя дорогостоящий электронный блок управления. Что касается выбора, то надо брать либо первое, либо третье поколение: установка устройств второго как оборудование скважины автоматикой не выглядит целесообразной.

схема подключения к скважине, автоматике и электросети

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Содержание

1. Как подсоединить помпу к скважине и водопроводу
2. Электрическая схема подключения
3. Без автоматики
4. Через реле давления
5. С помощью блока управления
6. Возможные ошибки при подсоединении оборудования

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Способ подсоединения без автоматики нельзя считать правильным. Он только представляет общий принцип подключения напорного устройства для скважины. Если не ставить автоматику, управляющую работой насосного оборудования, оно может сломаться при холостом ходе.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Запускать скважинную помпу можно лишь после проверки и регулировки давления в накопителе. Показатель должен быть равным 0,9 части значения при включении.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Электродвигатель глубинной помпы при запуске качает жидкость на максимальной мощности, что не всегда нужно при небольшом ее расходе. Усовершенствованный автомат запускает мотор с мощностью, необходимой для требуемого объема забора и расхода воды. Это способствует экономии электричества и продлению эксплуатации напорного оборудования.

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

Преимущества подключения автоматики для управления скважинным насосом

Что делает человек, купивший или построивший частный дом, загородный коттедж, загородный дом в районе, где нет централизованной сети водоснабжения? Правда, заказывает бурение скважины и покупает погружной или другой тип насоса. Правильно подобранная в соответствии с условиями эксплуатации и установленная согласно рекомендациям производителя, автоматика для колодца и любого другого насоса обеспечит множество преимуществ использования оборудования и гарантирует полный комфорт использования добытой из скважины воды.

Содержание

• 1 Роль автоматики для глубинного насоса
• 2 Автоматика первого поколения
• 3 Автоматика второго поколения
• 4 Автоматика третьего поколения
  • 4.1 Проблема дискретной работы насоса


    7

  • 3 4.2 Преимущества автоматики третьего поколения
• 5 Особенности подключения автоматики к насосу
• 6 Заключение

Роль автоматики для глубинного насоса

Отдельные устройства или централизованная станция управления насосами решают целый комплекс задач. Домашнее обеспечение бесперебойной работы оборудования . В зависимости от построенной схемы водоснабжения в частном доме или коттедже могут применяться устройства первого, второго или третьего уровня управления, которые еще называют поколениями. Однако вне зависимости от выбранной схемы автоматика позволяет:

• надежно защитить скважинный насос от перегрузок и других нештатных режимов работы;
• стабилизировать подачу воды;
• устранить избыточную добычу скважины;
• для обеспечения нормального давления воды в системе для ее комфортного потребления;
• исключить возможность случайных протечек;
• гарантируют работу водопроводной сети в штатном режиме.

Но самое привлекательное, что делает автоматика, это почти полное неучастие человека в управлении и контроле системы водоснабжения.

Некоторые устройства, которыми оснащен насос, могут быть полезны даже при ручной регулировке. Например, в системе, построенной на напорном баке большой емкости, поднятом на значительную высоту для подачи воды самотечным способом.

Автоматика первого поколения

Первый уровень защиты, или устройства первого поколения имеют самое широкое применение. Защищают насос, способны ликвидировать избыточную добычу скважины. Использование установок первого поколения позволяет организовать полностью автоматическую работу систем, построенных как дополнение к существующей сети водоснабжения. Подключение автоматики к глубинному насосу с применением промежуточного гидроаккумулятора позволяет получить производительную и надежную насосную станцию ​​с разборными частями.

Представлены устройства первого уровня:

• реле давления;
• поплавковые датчики контроля уровня;

Блокировки

• для работы насоса всухую.

В зависимости от выбранного способа подачи воды можно использовать только часть устройств из списка. Так, для защиты насоса в системах с полностью ручным управлением требуется блокировка пробного запуска . Это гарантирует, что насос не сломается при истощении источника или превышении максимального кавитационного давления, когда в отбираемой жидкости образуются пузырьки. Большинство хороших насосов сразу оснащены подобными системами безопасности.

Поплавковые датчики пригодятся в двух случаях:

• для контроля уровня воды в баке, из которого она самотеком подается в систему трубопроводов дома;
• для предотвращения истощения малопродуктивной скважины.

Первое применение простое: в баке, расположенном на высоте, установлены два датчика. Один настроен на срабатывание при достижении максимального уровня жидкости, второй работает по противоположному принципу. Он сигнализирует о падении воды ниже установленного предела.

С помощью простейшего триггера Легко получить полностью автоматическую реакцию и наполнение бака без вмешательства человека. Однако достаточно установить только один датчик, который останавливает насос при достижении максимального уровня воды.

Защита колодца сведет к минимуму его обслуживание, предотвратит попадание земли и других примесей в забираемую воду. Если продуктивность (скорость пополнения водоносного горизонта) колодца меньше количества воды, набранной насосом, стенки цилиндрического отверстия в земле пересыхают. Самый распространенный случай с подобными характеристиками – водоснабжение из скважины с погружным насосом.

Уход жидкости с незащищенных стенок колодца вызывает разрушение и осыпание грунта. В худшем случае при определенных характеристиках грунта это может вызвать засор. Поплавковый датчик позволяет постоянно поддерживать уровень воды на безопасном уровне. Это защитит скважину, но владелец системы должен быть готов к тому, что насос уже не будет поднимать достаточное количество жидкости для ее комфортного потребления.

Контроль параметров системы водоснабжения требует сложности системы. К погружному насосу нельзя подключить реле давления. Поэтому используются только в паре с гидроаккумулятором . Это устройство создает компенсирующую подачу воды, одновременно регулирует давление в системе водоснабжения. Именно на контроле этого показателя и основана работа реле.

При достижении установленного значения блок управления выключает насос. Если оно падает ниже установленного значения, нагнетатель снова запускается.

Описываемые приборы и датчики не только автоматические для скважины с погружным насосом. Также их можно использовать при построении системы с водоотводом, поверхностными воздуходувками. Принцип работы автоматики не зависит от типа насоса.

Автоматика второго поколения

Если автоматика первого уровня предназначена для создания самостоятельной системы подачи воды в сеть трубопроводов, то устройства и датчики второго поколения предназначены для непосредственного подключения насоса к вводу в дом. Работа основана на контроле параметров сантехнического сооружения.

В перечень устройств второго поколения входят:

• блокировки пробного хода;

датчики температуры насоса

• ;
• электроника контролирует параметры подачи и потребления электроэнергии;

Датчики давления потока

• .

Самый сложный компонент из этого списка управляющая электроника . В зависимости от функционального уровня может:

• блокировать подачу питания на насос при внезапном аварийном скачке напряжения в сети;
• стабилизируют напряжение, плавные броски;
• защитить насос и питающую сеть от короткого замыкания;
• выполняют роль молниезащиты;
• контролировать температуру насоса и отключать его при превышении пороговых значений;
• контролируют уровень потребляемого тока, предотвращают перегрузки и другие нештатные режимы работы насоса.

Самые дорогие электронные системы способны обеспечить плавный пуск и поддержку мощности, передаваемой на нагнетатель.

В этом классе товаров есть определенное противоречие: чем сложнее система, тем проще ее обслуживать. При покупке простого устройства выход из центра микросхемы часто требует замены, по стоимости сравнимой с покупкой нового блока. Электроника автоматики смонтирована в едином шкафу управления, где размещены защитные УЗО и другие части коммутационной конструкции.

Реле давления потока устанавливается врезным способом в трубы водопроводной сети. Работа таких устройств вполне понятна: когда измеряемый показатель достигает установленного значения, подается команда на отключение насоса. Когда давление падает ниже установленного порога, запускается нагнетатель.

Проточные реле применимы в системах без гидроаккумулятора. Однако это устройство можно установить и с помощью автоматики второго поколения. Задачей гидроаккумулятора без собственного реле давления является создание компенсационного резерва жидкости, что позволяет уменьшить количество включений насоса при заборе воды из системы.

Установка насосной станции в скважину для прямого нагнетания воды в домовую систему, оборудованную автоматикой второго уровня, удобна с точки зрения простоты, надежности и комплексного управления. Однако показывает хорошие результаты. с достаточно большим выбором жидкости . Когда он мал, он может усугубить основную проблему автоматического управления насосом.

Автоматика третьего поколения

Устройства третьего поколения — самое дорогое решение. Однако их установка оправдана. Чтобы понять почему, стоит остановиться на основной проблеме насосных станций.

Проблема дискретной работы насосов

Надежность и долговечность насосной станции мало зависит от вспомогательных компонентов системы. Рабочее колесо турбинного колеса, остальные узлы рассчитаны на перекачку определенного количества жидкости. Основная часть, которая находится под переменной нагрузкой – электродвигатель.

Нормальный режим работы насоса — постоянный пуск . При этом наблюдается стабильное тепловыделение, потребление тока и износ механики. Самые опасные моменты запуска двигателя. Токи резко возрастают, происходит интенсивный локальный перегрев обмоток (пусковых или основных), ступенчато возрастает нагрузка на элементы цепей управления. Поэтому, чем меньше пусков испытывает двигатель, тем дольше он будет эксплуатироваться.

Преимущества автоматизации третьего поколения

Третье поколение автоматики максимально снижает дискретность работы двигателя насоса. Кроме того, электронные системы выполняют все функции средств автоматизации второго уровня в части защиты сети и двигателя.

Схема подключения насоса, а также других вспомогательных частей водопроводной конструкции не меняется, если для управления используются дорогостоящие системы третьего поколения. Главное, что они делают, это выполняют плавное управление скважинным насосом . Дело в том, что практически все продукты не предполагают изменение оборотов двигателя. При покупке дорогого насоса можно получить встроенные ступенчатые регуляторы давления/скорости, но все равно механика работы останется прежней: включение – выход на номинальную мощность – выключение.

Автоматика третьего поколения обеспечивает изменение частоты напряжения, подаваемого на насос , а также (в некоторых случаях) — его числовое значение. При этом пользователю предлагается несколько настраиваемых опций, по которым вода будет подаваться из скважины в дом насосом (или из другого источника). Например, можно установить режим минимальной производительности или предел минимального перепада давления. .

Владелец системы третьего поколения может тонко настроить работу двигателя насоса, добиваясь минимально возможного количества пусков в час, сутки, неделю. В этом случае дорогая электроника предложит все полезные функции для повышения эффективности и долговечности нагнетателя, такие как плавный пуск, контроль нагрева, поддержка мощности.

Подключение погружного насоса или другого типа устройства к конструкции управления третьего поколения полностью устраняет необходимость участия человека в работе любой системы водоснабжения. Кроме того, это значительно снизит общие затраты на электроэнергию.

Особенности подключения автоматики к насосу

Правила установки любого устройства управления и регулирования просты: автоматика подключается строго к скважинному насосу. в соответствии с рекомендациями производителя . Блокировки холостого хода, датчики измерения температуры устанавливаются на насос до его погружения в колодец или колодец.

Поплавковые устройства размещаются в колодце или накопительной емкости. Их подключение может производиться либо к соответствующему блоку распределения питания насоса, либо к прекращению подачи напряжения вне колодца. Аналогично работает реле давления. Он управляет непосредственно подачей напряжения на насос, размещен на гидроаккумуляторном блоке.

Единственное, что выпускается по одному сценарию — реле давления , настройка , проточная или расположенная на баке компенсатора.

1. Собирается система или монтируется проточное устройство.
2. Проверяется состояние элементов конструкции согласно требованиям завода-изготовителя.
3. Выполнено соответствующее переключение и подключение к сети электропитания.
4. Отрегулирован верхний предел диапазона срабатывания реле.
5. Дельта задается отдельным контроллером.
6. Вода подается в систему для устранения утечек.
7. Насос полностью запущен для проверки срабатывания реле.
8. При необходимости изменяются установленные параметры настройки.

Для регулировки реле предусмотрены гайки, небольшие поворотные блоки или головки под отвертку, гаечный ключ. В зависимости от производителя и модели прибора механика может различаться: задается верхний предел и дельта давления или регулируются оба предела диапазона срабатывания. Все подробности об используемом методе настройки можно найти в документации к оборудованию.

Важно! Для монтажа щита управления и настройки работы более сложных автоматических систем второго и третьего уровня необходимы навыки и знания электрика. Если подрядчик не уверен в своей квалификации, стоит привлечь к решению проблемы профессионала или нанять специализированную компанию.

Заключение

С помощью различных средств автоматического регулирования и управления можно построить устойчивую, надежную систему водоснабжения с использованием погружного или любого другого насоса. Выбор конкретного оборудования зависит от будущие условия эксплуатации . Для дачи или загородного дома, где живут один сезон, будет достаточно станции с автоматикой первого уровня. Более сложная система позволит постоянно в комфортных условиях потреблять большое количество воды. А тем, кто хочет получить гарантированную надежность, удобство, энергосбережение, стоит остановить выбор на дорогих автоматах третьего поколения.

схема подключения к колодцу, автоматике и электросети

Для подачи воды в дом из скважины или колодца требуется напорное оборудование. Чаще всего используются погружные модели, так как они просты в эксплуатации и неприхотливы. Для самостоятельного монтажа водопровода необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он правильно функционировал.

Содержание

1. Как подключить насос к колодцу и водопроводу
2. Схема электрических соединений
3. Без автоматики
4. Через реле давления
5. С помощью блока управления
6. Возможные ошибки при подключении оборудования

Как подключить насос к скважине и водопроводу

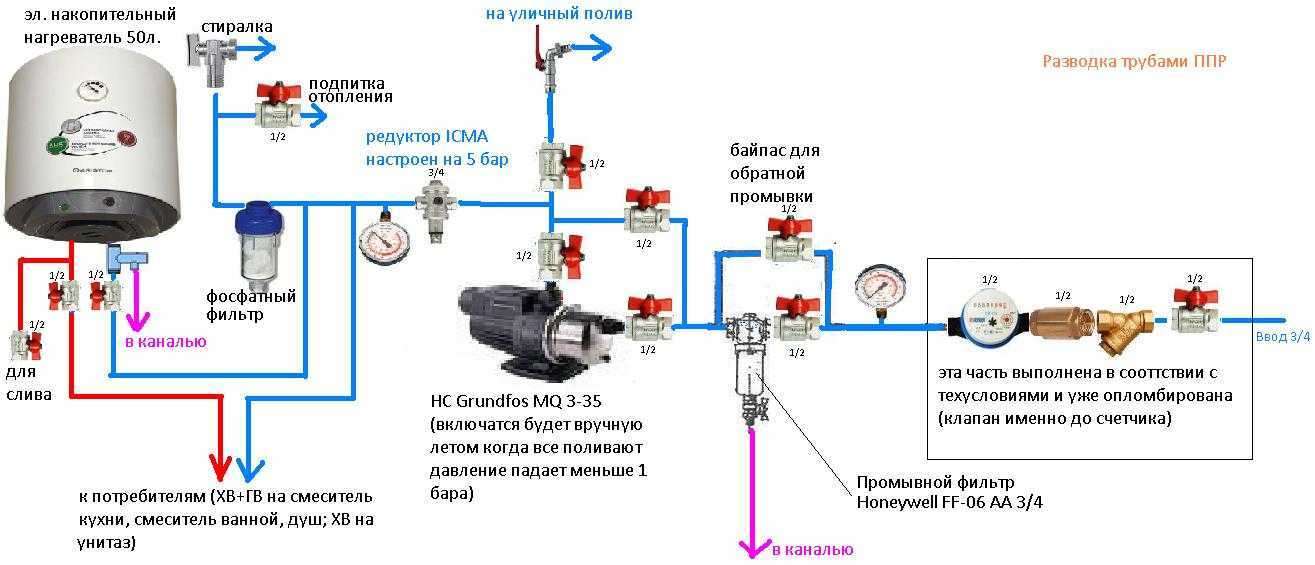

Система водоснабжения с погружным насосом

Тщательная очистка скважины требуется перед установкой погружного насоса. Для этого с помощью временного насоса из колонны откачивают жидкость до полного удаления песка и примесей. Для защиты напорного устройства от гидравлического удара на нем должен быть установлен обратный клапан.

Насос подключается к скважине в следующей последовательности:

1. Производится монтаж трубопровода. При подключении насоса к жесткой трубе между ним и магистралью, передающей воду потребителю, лучше вставить небольшой отрезок гибкого шланга для гашения вибрации электродвигателя.
2. К аппарату подсоединяется кабель, электропровод, шланг.
3. Устройство плавно опускается в колодец.
4. Когда насос достигает дна, он поднимается на полметра.
5. Кабель жестко закрепляется, кабель подключается к сети, шланг подключается к остальной системе и укладывается в фиксирующие каналы.

На устье колодца необходимо установить крышку для предотвращения попадания грязи и посторонних предметов в колодец.

Схема электрических соединений

Не рекомендуется подключение скважинного насоса без автоматики

В зависимости от потребностей пользователя и его финансовых возможностей можно выбрать один из способов подключения глубинного насоса к электрической сети.

Без автоматики

Без вспомогательных устройств управления насос подключается с помощью предварительно смонтированной электрической розетки с заземляющим контактом. Насос также заземлен. Для этого используется главная шина дома, которая подключается к существующему контуру заземления здания.

Для подачи электроэнергии в розетку используется трехжильный кабель. Напряжение питания погружного насоса 220В. Не используйте розетки на 380 или 150 вольт.

Способ подключения без автоматики нельзя считать правильным. Он лишь представляет собой общий принцип подключения напорного устройства для скважины. Если не установить автоматику, контролирующую работу насосного оборудования, оно может выйти из строя во время простоя.

Сквозное реле давления

Для удешевления комплекта напорного оборудования можно использовать схему подключения глубинного насоса только с реле давления без блока управления. Прибор отключает насос, когда давление достигает своего максимума, и запускает его, когда показатели снижаются до минимума.

Использование блока управления

Автоматика первого поколения

При выборе модели автоматики в первую очередь необходимо выяснить, какая защитная система уже поставлена ​​производителем в насос. Современные устройства уже защищены от перегрева и простоя. Иногда оборудование оснащается поплавковым механизмом. С учетом этих данных можно выбрать один из трех вариантов автоматики — простую, с электрическим блоком управления второго или третьего поколения.

Простейшая защита чаще всего используется для автоматического водоснабжения. Блок управления здесь собран из трех устройств:

• Блокиратор сухого хода. Он отключит устройство, работающее без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Выполняет те же функции, отключает насосное оборудование при снижении уровня воды, не давая ему перегреваться. Может показаться, что устройства примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидроаккумулятор. Без него не получится обеспечить автоматическую подачу воды. Гидравлический бак работает как гидроаккумулятор. Внутри находится рабочий механизм — диафрагма.
• Реле давления в комплекте с манометром. Это устройство позволяет настроить работу контактов реле.

Оснастить напорное оборудование своими руками несложной автоматикой несложно. Принцип работы системы прост: при расходе воды давление в гидробаке снижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в резервуар. Когда давление в гидроаккумуляторе достигает максимального значения, реле отключает агрегат. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в гидроаккумуляторе осуществляется с помощью реле. В приборе с помощью манометра задаются минимальный и максимальный параметры срабатывания.

Скважинный насос можно запускать только после проверки и регулировки давления в пласте. Показатель должен быть равен 0,9 значения при включении.

Автоматика второго поколения

В Автоматика второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а также внутри водопроводной сети и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который управляет системой.

Работа напорного оборудования при следующей схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость скапливается только в системе водоснабжения, где установлен один из датчиков.
2. При падении давления датчик посылает импульс на блок управления, который запускает насос.
3. После достижения нужного напора расхода воды в водопроводе аналогичным образом отключается насос.

Для установки такой автоматики необходимы базовые знания электротехники. Эта и предыдущая защита работают практически одинаково – по напору воды. Однако электрический блок с датчиками дороже по стоимости, из-за чего не так популярен среди потребителей. Даже при использовании автоматики нельзя использовать гидробак, хотя при отключении электроэнергии с ним без воды не останетесь. В драйве всегда есть резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежные, качественные и дорогие. Его установка позволяет существенно экономить электроэнергию за счет сверхточной регулировки электродвигателя. Схема подключения расширенной автоматики к погружному насосу для скважины очень сложная, поэтому для ее подключения следует обратиться к профессионалу. Зато обеспечивает полную защиту двигателя от различных поломок, например, перегрева при сухом ходе или перегорания обмоток при скачках напряжения в сети.

Агрегат питается от датчиков без гидробака. Эффективность достигается тонкой настройкой.

Электродвигатель глубинного насоса при запуске перекачивает жидкость на максимальной мощности, что не всегда необходимо при малом расходе. Усовершенствованная машина запускает двигатель с мощностью, необходимой для необходимого объема забора и расхода воды. Это способствует экономии электроэнергии и продлению срока службы оборудования, работающего под давлением.

Возможные ошибки при подключении оборудования

Типы обратных клапанов

Невозможно избежать поломки насоса при неправильном определении высоты его подвески.
