диодные лампочки со встроенным и выносным детектором, реагирующие на движение и освещенность, для дома и квартиры

Автор: Александр Старченко

На сегодняшний день использование лампочек с датчиком движения является экономичным вариантом замены обычных ламп в подъездах, лестничных площадках, и других общественных местах. Также подобные лампы находят применение в квартирах и частных домах – благодаря использованию датчика движения можно значительно снизить потребление электроэнергии, а также продлить срок эксплуатации самих ламп. Встраивание датчиков движения в лампы позволяет осуществлять автоматическое включение и отключение света при появлении движущихся объектов в зависимости от уровня освещенности.

Назначение датчика движения

Главное назначение датчика движения – посыл сигнала в блок управления светодиодной лампой на включение или выключение в зависимости от того, фиксируется ли им перемещение объекта в контролируемой зоне. Кроме того, устройство может изменять силу света – в полном соответствии с естественным уровнем освещенности в разное время суток. При этом инициация/гашение светильника происходит автоматически.

Для включения света, а затем выключения при обычном выключателе необходимо преодолевать определенное расстояние по помещению в темноте. С датчиком движения эта стадия полностью устраняется. К тому же светодиодная лампа со встроенным сенсором позволяет объединить в одном корпусе прибор освещения и детектор, что снижает итоговый бюджет и избавляет от необходимости дополнительных монтажных процедур.

Правила эксплуатации такой лампочка с датчиком просты. Она вкручивается по стандартному принципу в патрон люстры и выключатель переводится в состояние «вкл». При определении движения сенсора она зажигается, а при прохождении определенного времени (в зависимости от настроек параметров) гаснет.

Важно! Основной областью применения светодиодной лампы, оснащенной датчиком движения, являются объекты с периодической посещаемостью. Например, это крыльцо, лестница, подъезд, коридор, чердак, кладовая, санузел, придомовая территория. Помимо этого, устройство стало широко использоваться для жилой площади для основного или дополнительного освещения, как элемент системы «умного дома».

Настройка подключения

Для оптимизации функционирования выключатель с ДД нужно корректно настроить. Калибровка необходима по трем показателям – времени задержки отключения, восприимчивости и освещенности.

Настройка по времени

Длительность задержки – параметр сильно вариабельный: у одних моделей он равен 3 секундам, у других максимально возможное значение доходит до 10-15 минут. Сам регулятор обычно указан как “Time”. Калибровку можно произвести так: установив нужное значение, дождаться отключения света. Если временной интервал кажется слишком длинным или коротким, отрегулировать его в нужную сторону.

Степень освещенности

Ее регулятор есть только у моделей со встроенным фотореле. Он подписывается как “Lux”. Производя подключение, датчик ставят на максимальное значение, а когда начинает темнеет, убавляют до тех пор, пока свет не загорится.

Настройка чувствительности

Параметр обозначается “Sen”. Он определяет частоту ложных включений, связанных с движениями домашних питомцев. Владельцам крупных собак избежать таких срабатываний не получится, но для животных меньшего размера это реально. Калибровку начинают с выставления минимального значения и теста на себе и на животном. По мере надобности показатель прибавляют.

Полезные советы Схемы для подключения Принципы работы устройств Главные понятия Счетчики от Энергомера Меры предосторожности Лампы накаливания Видеоинструкции для мастера Проверка мультиметром

Принцип действия и конструкция

Принцип работы светодиодной лампы с датчиком на движение основан на зажигании света в ответ на появление в контролируемой области перемещающегося объекта. При этом сама детекция может осуществляться различными способами – инфракрасным, ультразвуковым и микроволновым. В большинстве случаев используются ИК-сенсоры. Они работают на свойстве любого тела излучать тепловые волны и функционируют по следующему алгоритму:

1. В обзорном поле появляется движущийся объект.
2. Инфракрасное излучение от него доходит до приемника – линзы системы Френеля.
3. Концентрируясь тепловые волны попадают на ИК-сенсор.
4. Инициированный чувствительный элемент посылает сигнал на блок управления.
5. Модуль питания подает электрический ток на светодиодную лампу, и она зажигается.
6. Если перемещение объекта в поле наблюдения не повторяется, через заданный промежуток времени (по настройке) питание прерывается, и лампочка потухает.

Светильник с датчиком движения иногда комплектуется фотореле. Благодаря ему сенсор начинает работать только при ухудшении естественной освещенности ниже определенного уровня. Сделано это для того, чтобы лампа не включалась днем, а только в сумерки и ночью.

Совершенные экземпляры светодиодных ламп рассматриваемой категории имеют встроенный датчик движения. По методу установки такой прибор освещения ничем не отличается от стандартной лампочки с цоколем Е27 – его нужно просто вкрутить в патрон, соответствующего типоразмера. При этом внешне их корпус выполняется в форме фонаря, плафона, люстры и прочих светильников.

В отличие от галогенных и люминесцентных аналогов, которые также иногда комплектуются детекторами, лед-лампы дополняются большим разнообразием дополнительного оборудования:

1. Фотореле.
2. Контроллер.
3. Блок для настройки яркости, чувствительности, времени работы.
4. Предохранители от замыкания и перегрева.

Независимо от комплектации светодиодные лампы с датчиком движения имеют ряд достоинств:

1. Обеспечение автономности включения освещения.
2. Универсальность применения.
3. Разнообразие по мощности.
4. Большой срок службы за счет периодичности работы.
5. Возможность регулировки датчика по углу наклона, времени, чувствительности.
6. Экономия более половины электроэнергии, затрачиваемой на подсветку.
7. Агрегация с системой сигнализации.

Как избежать ложного срабатывания

Во избежание ложного включения освещения в рассмотренных выше схемных решениях следуйте таким советам:

1. Не размещайте датчики возле деревьев или устройств нагрева.
2. Разрывайте всегда только фазу.
3. Следите, чтобы к датчику не проникали лучи света, к примеру, от лампы накаливания.
4. Крепите изделие с учетом типа (настенный, потолочный).
5. Не монтируйте устройство возле кондиционеров или окна, где имеет место движение воздуха.
6. Следите, чтобы стекло инфракрасного изделия было чистым и неповрежденным.

Следование указанным выше советам позволяет быстро и без ошибок подключить устройство для контроля освещения на лестнице, в квартире или на улице.

Виды ламп с детектором движения

В зависимости от назначения и особенностей конструкции led-лампы с датчиком движения бывают:

1. Стационарные.
2. Автономные.

Первые требует подключения к бытовой сети посредством провода, вторые более свободные и устанавливаются где-угодно, так как питаются от батареек, аккумулятора или солнечных панелей. Помимо этой классификации, светодиодные светильники подобного типа разделяются на оснащаемые встроенными и выносными детекторами. В последнем случае прибор, включающий сенсор соединяется с лампочкой с помощью проводника и требует отдельного питания.

По типу применяемого датчика они также разделяются на инфракрасные, ультразвуковые и микроволновые. Рассмотрим их более подробно.

Лампа с инфракрасным детектором

ИК-датчики относятся к пассивному типу детекторов, так как способны только принимать и анализировать тепловое излучение в области контроля.

Именно изменения интенсивности инфракрасного поля в рамках настроек прибора заставляют срабатывать чувствительный элемент и передавать сигнал по цепочке в управляющий модуль, а затем от него к светодиодной лампе, инициируя ее включение. Сфера их применения – преимущественно помещения, так как низкая термостойкость быстро выводит их из строя при использовании на улице.

Ультразвуковые и микроволновые варианты

Модификации датчиков, работающие в ультразвуковом и микроволновом диапазонах, принадлежат к активной разновидности. Это значит, что для идентификации движущегося объекта в зоне слежения они сначала испускают волны соответствующего своим настройкам диапазона, а затем принимают их. Кроме того, МК-детекторы способны проникать сквозь стены и перегородки, что весьма актуально в охранной сфере.

Главное их преимущество – независимость от состояния окружающей атмосферы, из чего следует, что их можно монтировать не только в помещении, но и снаружи. Помимо плюсов, ультразвуковые датчики на движение для светодиодных ламп имеют пару минусов – негативное воздействие на животных и ограниченная область детекции и низкая точность.

Обратите внимание! Некоторые современные модели светодиодных ламп оснащаются одновременно двумя типами датчиков на движение, например, инфракрасным и ультразвуковым. Это позволяет повысить надежность прибора и исключить ложное срабатывание.

Бесконтактные и сенсорные выключатели для светодиодной ленты — правила и ошибки подключения.

|

• Инфракрасные – реагируют на тепловое излучение, выделяемое человеком и теплокровными животными, из-за чего возможны ложные включения, особенно в случае крупных собак. Обладают демократичной ценой и большим радиусом рабочей зоны.
• Акустические – реагируют на звук: скрип двери, стук каблуков, хлопок в ладоши. Как и предыдущий тип, относятся к классу пассивных устройств. Поскольку звуковые колебания, возникающие в поле, могут иметь разное происхождение, сфера применения приборов данной группы очень ограниченна: они подходят для подвальных помещений частных домов, где источником звука всегда является приближающийся хозяин. Также такой выключатель можно подключить в коридоре общественного здания.
• Генерирующие микроволновое излучение и отслеживающие движение волн. Когда появляется подвижный объект, контакты замыкаются или размыкаются. Особо восприимчивые модели способны распознать приближение даже из-за преграды, поэтому они часто используются в системах охраны.
• Излучающие ультразвук. Принцип действия сходен с предыдущим типом, отличается только характер излучения. В квартирах и частных хозяйствах, где есть животные, использовать такие аппараты не стоит.

Топ лучших производителей

Наиболее популярные производители и лучшие модели светодиодных ламп, совмещенных с датчиком на определение движения, представлены в следующей таблице:

Производитель/Страна	Модели	Особенности
Feron/Китай	AL-559, FN1200	Одна из первых компаний, поставлявших лед-светильники на мировой рынок. Модели отличаются мощным световым потоком.
Steinel/Германия	RS 16L, RS LED D1	Выпускаются усовершенствованные лед-лампочки, оснащенные ИК-детекторами.
Euroelectric/Германия	ST, ST-69-2	Отличается высоким качеством светового потока, функционирует в широком диапазоне температур, подходит для установки вне помещения.
Hardt/Польша	Led-Hardt	Приборы предназначены для ЖКХ-сферы, имеют хорошую защиту от ударов, влаги и пыли.
Китай	Mighty Light- led	Автономный мини-светильник, питающийся от батареек. Имеет водостойкий корпус с датчиком движения и освещенности (фотореле).

Видео описание

В видео показана схема подключения лампочки через выключатель и датчик движения:

Схема подключения датчика движения вместо выключателя

Хотелось бы рассмотреть ещё один вариант, как подключить датчик. К примеру, такая ситуация – вы приобрели датчик, но не хотите проводить большой объем монтажных работ со штроблением стен и установкой дополнительных элементов. В этом случае можно демонтировать выключатель, а на его место установить прибор движения. Но учтите, что не со всеми лампочками эта схема работает.

Итак, как провести подключение в этом случае. Во-первых, необходимо будет приобрести дополнительно два элемента: диод и конденсатор. Первый – можно взять марки VDI 1N4007, второй – 2,2мкф на 400В.

Диод устанавливают между клеммами «А» и «N». Конденсатор надо впаять параллельно используемой лампочке. По сути, схема получается так, что через прибор движения будет проходить только фазный контур. А именно: заходить в клемму «L», а выходить с клеммы «N». При этом клемма «А» остаётся свободной. Но на ней сидит одна из ножек диода.

Кстати, к вопросу, как подключить датчик движения к прожектору светодиодному. Именно эта схема работает со светодиодами очень хорошо. При этом надо учитывать, что суммарная мощность лампочек, подключённых по этой схеме, не должна превышать 80 Вт.

Особенности установки ламп

Монтаж светодиодной лампы, укомплектованной датчиком на движение, допустим по следующим возможным вариантам электросхемы:

1. Параллельный.
2. Последовательный.
3. Комбинированный.

Первый способ позволяет включать светильник как с помощью выключателя вручную, так и автоматически посредством детектора, когда движущийся объект попадет в зону его контроля. При втором методе соединения лампочка сможет загораться, только при положении переключателя в состоянии «вкл». Третий дает возможность активизировать дополнительную подсветку в определенной области при постоянном основном освещении.

Сравнение моделей

В целях наглядности составим таблицу рассмотренных нами датчиков с характеристиками.

Схемы подключения и установка датчиков движения — инструкции и советы по выбору |

• Что можно объединить в систему освещения
• Чем вредны частые включения и выключения?
• Особенности установки
• Какие параметры влияют на выбор места установки
• Электрическое подключение
• Основные схемы

• Готовый комплект «2 в 1»
• Советы по подключению
• Несколько ДД для одного источника света
• Подключение функции регулировки

Правильно собранный комплект — это уже полноценная автоматизированная система освещения, а, значит, комфорт использования и экономия электроэнергии.

Но какие приборы можно совмещать? Покупать ли прожектор и отдельно датчик движения для него (далее ДД), или выбрать готовый комплект? Как в итоге правильно все это подключить?

Схемы всегда прилагаются в инструкции, а часто еще и на упаковочной коробке и крышке приборов. Однако на практике вопросы могут возникать.

Вариант 1 — что можно объединить в систему освещения

Для автоматизации подойдут не все модели. Конструкция для открытого размещения должна состоять из пыле и влагозащищенных элементов (как минимум со степенью защиты IP65), а также выдерживать широкий температурный диапазон (желательно от -40 до +50°С), и обладать стойкостью к воздействию УФ-лучей.

Существует и другой вариант: использовать ДД с IP44 (таких в продаже большинство), выполнив рекомендации производителей и разместив его строго под навесом.

Какой прожектор можно использовать с датчиком движения?

Самый лучший вариант для работы с ДД — светодиодный прожектор, так как включается мгновенно по сигналу и устойчив к частым включениям-выключениям. Подойдут также старые с лампами накаливания или с мощными галогенками.

А вот любые газоразрядные лампы (люминесцентные в т.ч.) в данном случае будут неэффективны: они не любят частых включений/выключений и, к тому же, разгораются не сразу, а постепенно.

Что касается выбора ДД: в 99% случаев в системах освещения используются инфракрасные модели. Они срабатывают на приличное расстояние (недорогие модели до 5-10 м, хорошие немецкие до 15 м), имеют легко регулируемые настройки, и доступны по цене.

Но, могут ложно срабатывать (например, на животных), но это корректируется в настройках чувствительности. А могут, наоборот, не сработать: на непрогретый автомобиль зимой или из-за физических преград — это предусматривается только правильной установкой.

Тут описаны причины: почему не работает датчик движения.

Куда ставить прожектор?

В первую очередь, исходя из его характеристик и параметров освещаемой территории.

Кронштейн для крепления чаще всего поставляется в комплекте. Определили участок, который нужно освещать, и место установки? Далее понадобится подвести кабель питания.

Подойдет провод марки ПВС сечением 0,5-1,5 кв.мм. Если речь идет об одном, достаточно ПВС 2х0,75 кв.мм. Прожектор подключается к кабелю уже после того, как смонтирован.

Обратите внимание: кабель, размещаемый на улице, необходимо спрятать в стойкую к воздействию ультрафиолета черную гофру, чтобы защитить изоляцию от разрушения.

Какие параметры влияют на выбор места установки датчика

Прежде всего придется учитывать угол обзора конкретной модели:

• настенные и вкручиваемые в патрон чаще всего имеют угол восприятия 120-150°;
• потолочные обеспечат обзор 360°;
• сменный угол обзора 360° и 180° — у моделей с двумя способами установки.

Зона обнаружения у конкретной модели и есть главным критерием, определяющим место монтажа. Соотнесите свои потребности в освещении и дальность срабатывания. Хорошие немецкие «добьют» и на 16 метров. Но, если двор небольшой, целесообразнее сэкономить и установить недорогую модель с действием на 3 метра.

Что надо знать об установке и эксплуатации

В зону видимости не должны попадать объекты, излучающие свет и тепло. Не устанавливайте вблизи деревьев, кустов, хозпостроек, которые могут перекрывать видимость.
При необходимости для удобного монтажа докупается переходник и пластиковые подкладки: для размещения в угол, на металлической двери. Все технические вопросы решаемы.

Как выполнить подключение датчика

На практике это несложно: этот элемент либо замыкает, либо размыкает электрическую сеть. В комплекте идут клеммники, причем чаще используются винтовые.

Прямо на корпусе выполнена маркировка со схемой. Вы можете обнаружить тиснение на пластике: буква L со стрелкой обозначает место подключения фазного провода, N — нулевого.

К обозначенному L со штрихом и стрелкой направлением «от колодки» выводу подключается провод, идущий к прожектору.

Если допустить ошибку и подключить некорректно (правильно фаза (L, коричневый провод) и ноль (N, синий)), устройство не будет работать, на что укажет не горящий индикатор.

Основные схемы подключения

 Схема подключения «ПОСЛЕ» выключателя.

Схема подключения датчика «ДО» выключателя.

Здесь ДД подключен непосредственно к сети, а свет через выключатель к ДД.

Если нужно включать свет через выключатель параллельно, чтобы освещение работало, независимо от движения объектов на территории.

Схема подключения с параллельным выключателем

При этом варианте всегда можно переключиться на ручной режим управления.

Эта же возможность подается в упрощенном виде в более функциональных европейских моделях премиум-сегмента (например, у производителя Theben), где используется отдельный выход для выключателя.

Вариант 2 — готовый комплект «2 в 1»

И, наконец, рассмотрим самый простой и потому распространенный вариант: когда прожектор с датчиком движения идут в едином комплекте заводской сборки.

В таком случае Вам нужно просто прикрепить конструкцию в заданном месте, подключить провода питания и выставить настройки под свои потребности.

Откройте крышку и соедените кабель к свободным клеммам а другой конец к ближайшей розетке. Синий — ноль, коричневый — фаза, желто-зеленый — заземление (его может и не быть). Еще в идеальном случае на группу в щитке ставится отдельный автоматический выключатель номиналом 6-10А.

Однако не всегда удобно использовать совмещенную конструкцию. Тогда целесообразнее установить датчик отдельно от прожектора на расстоянии нескольких метров, чтобы он срабатывал в одном месте, а свет включался в другом.

Например, на входе во двор (в зоне действия) улавливается движение, и над крыльцом включается прожектор — и вы идете по уже освещенной дорожке.

Советы по подключению

Рассмотрим часто встречающиеся ситуации с соответствующими рекомендациями.

Несколько датчиков для одного источника света

Чтобы подключить еще один, дополнительный ДД. Например, когда встроенный элемент не охватывает всю требуемую зону. Тогда выполняем подключение по схеме:

Схема подключения второго датчика движения

Еще один вариант — использовать специальные модели с возможностью подключаться в цепочку (в которых есть режимы Master/Slave). Например, такие есть у Theben в серии ThePrema.

Подключение функции регулировки освещенности

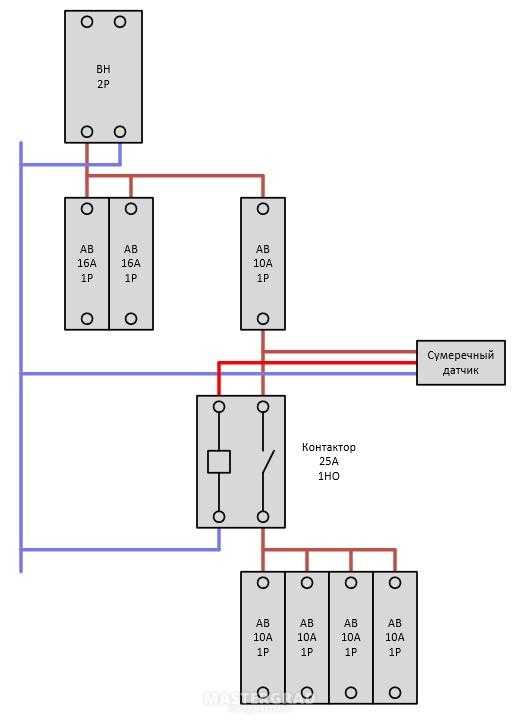

В большинстве случаев светоконтролирующий выключатель уже встроен в корпус. Если же функции регулировки освещенности нет, то можно установить выносное фотореле. Подключается так же, как ДД. Обратите внимание, что его нельзя направлять на источник света, чтобы избежать искажений восприятия и работы системы. Также можно к системе купить таймер отключения — если нужно, чтобы освещение работало по установленному расписанию.
