Самодельный бур на трактор: Бур на трактор своими руками (18 фото изготовления)

Содержание

Шило из старого перфораторного бура

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

  1. Монтажа ограждающих конструкций.
  2. Изготовления столбчатого фундамента.
  3. Высадки растительных культур.
  4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

  1. Навесными.
  2. Ручными.

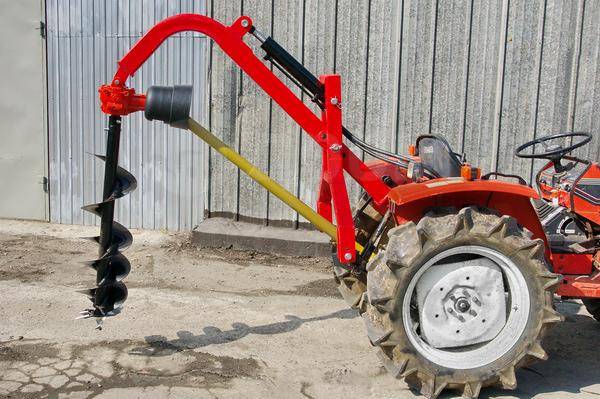

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Земляной бур из перфоратора — его положительные и отрицательные стороны

К положительным моментам стоит отнести то, что вам нет необходимости покупать дополнительное оборудование для бурения лунок. Однако стоит позаботиться о шнековых бурах для перфоратора, потому, что обычные буры, которые используются для сверления не подойдут.

К отрицательным моментам стоит отнести:

  • бур для земли из перфоратора не сможет сделать лунку большого диаметра;
  • используемые шнеки не позволят сделать глубокое отверстие в грунте;
  • стоит докупить специальный земляной бур на перфоратор;
  • мощность перфоратора небольшая, поэтому для тяжелых грунтов он не подойдет.

Также не стоит забывать о том, что для работы вам понадобится большое количество удлинителя для потребительской электрической сети. Да и отыскать в розничной продаже бур для земли на перфоратор будет сложно. Учитывая множество минусов лучше задуматься над тем, как сделать ручной бур самому.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Самодельный бур прост и состоит из трех основных элементов

  1. Штанга (металлическая труба или арматура).
  2. Ручка для оператора.
  3. Режущий элемент (ножи).

Основой будет являться штанга. К верхней ее части приваривается ручка для оператора. Как правило, такую ручку можно изготовить из трубы небольшого диаметра. К нижней части штанги крепятся ножи. Изготовление ножей займет немного больше времени, чем предыдущие операции.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.
Это интересно: как сделать садовый бур своими руками.
Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью. Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его.

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми. В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень. В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Такой вариант исполнения характеризуется крупными размерами и внушительным весом, поэтому его не совсем комфортно использовать в одиночку. Для удобной эксплуатации оборудование оснащают электрической лебедкой, а на тиристор монтируют радиатор.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Метки: земляной бур, садовый бур, бурить землю

Комментарии 136

Класс! Дайте поюзать, плз))) на пару выходных.

из 20 трубы подойдет изготовление

Я делал такой же, но с обычного металла. Делал круг и по полам резал. Штука хорошая…, но не везде…

Это деревья садить?)

раскосины еще сделай от этил лепестков к основной трубе, чтоб не прогибались. лучше будет резать.

он целиком 600 руб стоит

взял на заметку, на даче нужно забор ставить новый, старый упал. И дисков старых куча лежит. Спасибо

Имея и пользуя заводской бур (ниже на рисунке встречался такой) со сменными лопастями не один год, думаю, что зубья здесь бесполезные. Если бы их удалось пристроить на две режущие кромки, возможно эффект больший был бы. Не мешало бы сделать разъемную штангу на половине, удобство добавляет при неглубоком бурении.Но это чисто мое мнение.

Молодец! Спасибо беру на заметку, диск старый давно весит без дела.

Ну хоть не на перфоратор одели это)

Беру на вооружение, молодец!

Спасибо за идею! в закладки)

Да просто его не провернешь, если на чтото напоришся при бурении. Эти зубья будут только мешать. Видимо автор наступил на эти грабли и диск развернул обратно.

Зубцы вроде как не в ту сторону направлены? Или я что то не догнал?

Все нормально там. Смотрите следующие фото.

В прошлом году сделал для копки столбиков на забор. Теперь хочу усовершенствовать то есть добавить штангу для более глубокого бурения.

Отличный бур, у меня 2 штуки таких, один на 200 другой на 350. Я только диск разрезал не полностью а на половину и выгибал.

Мы с отцом такой же делали, лет 6 отработал на ура. Недавно отломилась одна половинка диска. Один совет: сразу глубоко загонять его не стоит

Самодельный бур на трактор

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

    Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

    Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

  • листовой стали толщиной от 4 мм;
  • пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

МТЗ-80 (82) – универсальный трактор, который успешно используется в строительстве, коммунальном хозяйстве, лесных разработках и, конечно, в сельском хозяйстве – как на крупных предприятиях, так и небольших фермах. Ямобур на базе МТЗ нечасто встречается в индивидуальных хозяйствах. Однако там, где идёт стройка, он используется весьма широко. Некоторые модели подходят для любых грунтов, другие имеют ограничения. Можно приобрести новый или подержанный экземпляр, но если объём работ невелик, можно сделать ямобур на МТЗ 82 своими руками.

Назначение ямобура

Оборудование предназначено для бурения отверстий различного диаметра и глубин. Используется при выполнении следующих видов работ:

  • закладка свайных фундаментов;
  • установка столбов (заборных или ЛЭП) и любых вертикальных конструкций;
  • посадка деревьев и кустарников;
  • строительство колодцев;
  • отбор проб грунта;
  • поиск мелкозалегающих водяных пластов.

Дополнительно трактор с ямобуром может оснащаться щетками, отвалами, лебёдками и пр., что позволяет эффективно решать сопутствующие задачи без привлечения дополнительной техники. Например, выполнять погрузочно-разгрузочные работы, транспортировать вынутый грунт или засыпать траншеи.

Принцип работы

В основе любого бура – стальной стержень с заостренным наконечником и винтовой лопастью. Наконечник облегчает углубление в грунт, а винтовая лопасть обеспечивает удаление грунта при поднятии бура. Бур углубляют вращательными движениями, лопасть нарезает землю, после чего бур выдергивают вместе с грунтом. Диаметр отверстия равен диаметру лопасти.

Чем выше винтовая часть, тем реже нужно поднимать бур, однако тем выше его вес и, следовательно, нагрузка на технику. Для МТЗ-82 максимальная длина бура составляет 3 м, диаметр – 80 мм.

Виды ямобуров

Бурильное оборудование для колёсных тракторов делится на две большие группы:

  1. Собственно ямобуры, предназначенные для бурения скважин глубиной до 3 м «сухим» способом (без очистки). При этом может использоваться обычный, наращиваемый или телескопический бур.
  2. Бурильно-крановые установки применяются для устройства скважин глубиной до 20 метров.
  3. Оснащаются подъёмным механизмом, что позволяет работать с большим объемом извлекаемого грунта.

По типу рабочего снаряда бурильные механизмы разделаются на:

  1. Ударно-канатные. В основе конструкции – желонка. Изготавливают её из круглой в сечении полой стальной трубы диаметров 80—120 мм и длиной 50—100 см. С одного торца приваривается металлическая ручка, с другого устанавливается металлический или резиновый клапан. Желонка закрепляется на раме с лебедкой и опускается в скважину под действием силы тяжести. При достижении дна язычок клапана открывается, желонка захватывает часть грунта, после чего ее поднимают наверх. Язычок клапана при этом закрывается, удерживая грунт внутри.
  2. Шнековые. К этому типу относится большинство ямобуров. Представляют собой стальные трубы с винтовой лентой диаметром 100—200 мм и длиной от 2 м. При вращении шнека грунт по резьбе поднимается наружу. По мере заглубления бур наращивают, добавляя металлические штанги.
  3. Роторные. Обеспечивают бурение с одновременным вымыванием грунта. Бур оснащается специальными твердосплавными коронками. Для подачи воды используют мотопомпы.
  4. По типу обрабатываемой почвы различают буры для мягкого грунта, твёрдого и скальных пород.

Последние два отн

чертежи на МТЗ, трактор, электрический, изготовление

Очень часто приходится делать ямы разной глубины и диаметра. Для этой цели как нельзя лучше подходит такой инструмент, как изготовленный ямобур своими руками. Для того чтобы сделать правильно этот инструмент, требуется знать его назначение и устройство. Задача по изготовлению ям в грунте на приусадебном участке является достаточно трудоемкой и тяжелой. Такие ямы могут использоваться для закладки фундаментов для различных небольших строений.

Схема устройства самодельного ямобура.

Использование инструмента позволяет упростить и облегчить подготовительный процесс. Изготовить самодельный ямобур достаточно просто, а польза от этого устройства в домашнем хозяйстве огромная. Этот инструмент имеет несколько разновидностей. В зависимости от габаритов приспособления устройства делят на несколько групп:

  • ручные;
  • мотобуры;
  • гидравлические.

Все эти типы инструментов отличаются между собой не только размерами, но и техническими возможностями. Помимо представленной классификации, эти агрегаты специалисты разделяют на два типа – горизонтальные и вертикальные.

Основное назначение, устройство приспособления и материалы для его изготовления

Устройство лезвия бура.

Инструмент применяется при выполнении большого количества операций на грунте. Агрегат позволяет подготавливать лунки для высадки деревьев и кустарников, которые обладают стержневой или смешанной корневой системой.

Агрегат используют для проведения выработки глины. Приспособление представляет собой незаменимое устройство при проведении заливки опорных оснований для лавок, столбов, опор для возведения навесов, парников и разнообразных видов ограждений и т.д.

Агрегат применяют при проектировании и сооружении компостных и выгребных, и сточных ям и колодцев. Агрегат можно применять при осуществлении измерения уровня залегания подземных грунтовых вод и при необходимости получения пробы грунта. Ямобур представляет собой незаменимое устройство при подготовке туннелей для проведения линий коммуникаций.

Ручное устройство в своем составе включает два главных конструктивных элемента, этими элементами являются рабочий орган и вертикальная стойка с рукояткой. Рабочий орган представляет круглый штырь. Для сборки этого штыря прикрепляется стальная полоса спиралевидной формы.

На нижнем конце спиралевидной полосы прикрепляется остро заточенное стальное лезвие из твердого сплава. При необходимости сделать углубление, имеющее большую глубину, то стойка бура может удлиняться при помощи дополнительных секций.

Для изготовления агрегата потребуется подготовить следующие материалы и инструменты:

Схема работы ямобура.

  • труба или прут из стали с диаметром 0,5 дюйма и длиной 2 метра;
  • металлический лист толщиной 1,5-2 мм;
  • кусок металла для изготовления лезвия;
  • аппарат для сварки;
  • плоскогубцы;
  • кусок резинового шланга для ручек;
  • электроточило.

Чтобы обеспечить более эффективную работу приспособления, нижняя часть расплющивается и заостряется в форме копьевидного наконечника.

Сделать ямобур достаточно просто, при этом изготовление устройства не занимает большого количества времени.

В процессе изготовления потребуется наличие у человека самых простых навыков работы с металлом.

Вернуться к оглавлению

Технология изготовления инструмента

На начальном этапе изготовления устройства осуществляется подготовка рабочей части ямобура. Для изготовления рабочего сегмента бура следует сначала определиться с его внешним диаметром. После выбора размера внешнего диаметра рабочей части из листа металла вырезается круг заданного диаметра. В центре круга требуется сделать отверстие, которое должно быть равным диаметру штыря.

Необходимые материалы для изготовления ямобура.

После изготовления полученное кольцо растягивается по высоте таким образом, чтобы сформировались лопасти шнека устройства. В случае если планируется бурение глубоких ям, то для изготовления рабочей части приспособления требуется подготовить несколько заготовок. Крепление заготовок к стойке требуется осуществлять при помощи сварки, сваривать элементы конструкции требуется с определенным шагом, который обеспечивает максимальную прочность конструкции.

После изготовления шнека агрегата можно приступать к изготовлению ножа устройства. Для того чтобы нож изделия имел высокую прочность и был очень острым, требуется для его изготовления применять сталь повышенной твердости. Такая твердость требуется для того, чтобы обеспечить легкость разрезания корней растений. Для этой цели лучше всего применять рессорную сталь, которая обладает высокой износостойкостью.

Размер изготавливаемого ножа приспособления должен строго соответствовать размерам изготовленного ранее шнека. Широкая сторона ножа затачивается для формирования режущей кромки. Для увеличения прочности режущего рабочего элемента его следует нагреть на огне до раскаления и приобретения красного цвета и после нагрева окунуть в машинное масло или холодную воду. Таким образом, осуществляется закалка рабочего элемента. После изготовления режущий элемент закрепляется при помощи сварки в нижней части шнека.

После изготовления ножа и его установки на рабочий элемент приспособления приступают к изготовлению наконечника. В случае применения в качестве стойки сплошного металлического стержня в нем на конце высверливается отверстие, в которое вставляется наконечник и закрепляется сваркой. В случае применения трубы отверстие высверливать не требуется, а наконечник вставляется в трубу и приваривается. Завершающим этапом изготовления является изготовление и закрепление рукоятки. Размер ручки должен быть таким, с которым удобно работать, на ручки одеваются для удобства куски резиновой шланги.

Вернуться к оглавлению

Усиление конструкции и изготовление механических самодельных буров

Схема усиления ямобура.

Усиление конструкции бура позволяет проводить процесс бурения до глубины 2-3 метров. Вращение бура в такой ситуации может осуществляться за счет применения карданной передачи, которая связывается с силовой установкой. Для этой цели применяется муфта между устройством привода и валом приспособления для бурения. Использование в качестве соединителя муфты обеспечивает предохранение инструмента от различных разрушений, возникающих в результате перегрузок и в случае возникновения аварийной остановки двигательной установки.

Механические, самостоятельно изготовленные буры, имеют вид тележки, опорой которых являются два колеса. На тележке монтируется двигательная установка и привод со всеми рабочими элементами системы.

Двигательная установка располагается на одном конце рамы, а монтаж кронштейна осуществляется на противоположном конце. За счет такого расположения элементов конструкции укрепляется вертикальная стойка агрегата для бурения с рукояткой, которая дает возможность управлять приспособлением.

Вернуться к оглавлению

Уход за буром и его использование

Для длительной службы бурового устройства за ним следует ухаживать определенным образом. После каждого применения агрегата требуется тщательно провести очистку приспособления от остатков земли. Помимо этого, следует контролировать, чтобы в процессе работы не происходило повреждение краев лезвий. В случае появления последних требуется оперативно их устранять, проводя зачистку и заточку рабочего элемента приспособления.

Для того чтобы обеспечить устойчивость к коррозийным процессам следует обеспечить регулярную обработку поверхности с помощью антикоррозийной краски.

Перед началом процесса бурения следует при помощи лопаты снять верхнюю часть грунта и слегка взрыхлить его поверхность. Проведение этих операций позволяет обеспечить легкое вхождение рабочего элемента бура в грунт. После этого вхождение инструмента в грунт обеспечивается вращением ручки по часовой стрелке. В процессе выполнения операции бурения время от времени следует вынимать бур из ямы для его очистки от скапливающейся земли. Буровые работы проводятся до момента, пока не пробурится яма необходимой глубины. В случае необходимости стойку инструмента удлиняют при помощи использования дополнительных колен.

При правильном использовании устройства и соблюдении всех правил хранения и эксплуатации приспособление способно служить на протяжении длительного времени.

плюсы и минусы земляных буров



Практически у каждого хозяина в наличии иметься перфоратор. Он функционально отличается от дрели тем, что можно совместить процесс сверления с долблением. Такой функционал позволяет сделать отверстие в самых твердых и прочных поверхностях. Иногда отечественные умельцы умудряются использовать перфоратор даже для бурения лунок в грунте.

Земляной бур из перфоратора — его положительные и отрицательные стороны

К положительным моментам стоит отнести то, что вам нет необходимости покупать дополнительное оборудование для бурения лунок. Однако стоит позаботиться о шнековых бурах для перфоратора, потому, что обычные буры, которые используются для сверления не подойдут.

К отрицательным моментам стоит отнести:

  • бур для земли из перфоратора не сможет сделать лунку большого диаметра;
  • используемые шнеки не позволят сделать глубокое отверстие в грунте;
  • стоит докупить специальный земляной бур на перфоратор;
  • мощность перфоратора небольшая, поэтому для тяжелых грунтов он не подойдет.

Также не стоит забывать о том, что для работы вам понадобится большое количество удлинителя для потребительской электрической сети. Да и отыскать в розничной продаже бур для земли на перфоратор будет сложно. Учитывая множество минусов лучше задуматься над тем, как сделать ручной бур самому.

Земляной бур своими руками

Для изготовления в домашних условиях такого оборудования как земляной бур, вам понадобится следующий инструмент:

  • небольшой сварочный аппарат;
  • «Болгарка»;
  • электрическая дрель.

Самодельный бур прост и состоит из трех основных элементов

  1. Штанга (металлическая труба или арматура).
  2. Ручка для оператора.
  3. Режущий элемент (ножи).

Основой будет являться штанга. К верхней ее части приваривается ручка для оператора. Как правило, такую ручку можно изготовить из трубы небольшого диаметра. К нижней части штанги крепятся ножи. Изготовление ножей займет немного больше времени, чем предыдущие операции.

Ножи могут быть изготовлены из таких материалов, как:

  • листовой металл – вырезается круг необходимого диаметра, края затачиваются и выгибаются;
  • диск пилы – диск распиливается на две части и под углом приваривается к штанге;
  • шнек от сельскохозяйственной техники или профессионального мотобура.

Изготовив такой ручной бур в домашних условиях, вам не нужно будет использовать не по назначению перфоратор.


Оценка статьи:

Загрузка…

Поделиться с друзьями:

Ямобур самодельный для трактора

Бур на трактор своими руками (18 фото изготовления)

Самодельный бур на минитрактор, сделанный своими руками умельцем Семёном Агарковым.

Предлагаем посмотреть подробный пошаговый фото отчёт по изготовлению самодельного бура для минитрактора.

За основу самоделки взят вот такой угловой редуктор.

Карданный шарнир шнека.

Шарнирные соединения.

Привод шнека на шнек бур.

Пика для бура.

Понижение оборотов с помощью цепной передачи.

Примерка самодельного приспособления.





Вот такой самодельный бур для своего минитратора сделал умелец, с его помощью можно бурить ямы под опорные столбы и столбчатый фундамент или ямы под посадку саженцев деревьев, кустарников.

Автор самоделки: Семён Агарков.

Как сделать ямобур своими руками: пошаговая инструкция

Соорудить что-нибудь, установить забор — для Конечно, дрель совершенно необходима. С его помощью дачники также проверяют уровень грунтовых вод. Ни для кого не секрет, что можно заплатить деньги чужому дяде, который приедет со своим инструментом и выкопает яму в земле. Вы также можете арендовать это оборудование. Но почему бы не сделать инструмент самостоятельно, и какова последовательность всех дальнейших действий? Далее вы найдете всю необходимую информацию о том, как сделать ямобур своими руками.

Инструмент — своими руками

Стандартный диаметр около 260 мм. Что ж, если мы решили сделать ямобур своими руками, то полет фантазий не ограничен. Диаметр ямобуры может быть самым разным, в зависимости от цели, для которой он создан, и от того, что они будут делать. Размеры полностью зависят от ширины лезвий. А, следовательно, какой бы размер ни был задуман, нужно набросать эскиз. Ремонт на даче — прекрасная возможность сделать батат-свеклу своими руками.Рисунки можно сделать самостоятельно.

Выбор правильной конструкции

Во-первых, мы различаем назначение сверла. Дрель бывает усиленной или обычной конструкции. Разница между этими двумя конструкциями ощутима:

  • вес;
  • объем;
  • возможность транспортировки;
  • широта использования;
  • удобство хранения.

Для типовой небольшой конструкции вам потребуются:

  • металл;
  • Острое лезвие из пружины станка.

Строительный сборник

Таким способом можно собрать настоящий Ямогор. Для этого привариваем лопатки к металлу из пружины станка, получаем готовые лопатки. Лезвия должны напоминать строение и устройство топора. Так, чтобы при сверлении лезвия не гнулись, а все упавшие корни подрезались. Такой ямобур, сделанный своими руками, подходит для рытья котлованов глубиной не более 1,5 метра.

Для более сложной конструкции ямобур дополняется трубкой большего диаметра или металлическим листом, который наматывается на круг из лопастей, образуя винт. Одно из этих усилителей прочно приваривается к главному валу или лопастям. Ямобур, сделанный своими руками по мощной схеме, отличается от бурового станка обычной конструкции своими лопастями, закрученными по типу винтовой лестницы. Это способ достичь большей силы. Лезвия не затупятся, а выгнуты, они все равно примут исходное положение и не сломаются.

Желательно сделать ручку у Ямобуры съемной, тогда в случае дополнительного увеличения высоты можно добавить дополнительные трубки или поменять ручку на большую.При изготовлении ручки для Ямобуры необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для создания дополнительного силового момента.

Совет: после того, как ямобур полностью собран своими руками, рекомендуется его раскалить докрасна и залить машинным маслом. Такая обработка придаст яморобору больше сил и гибкости.

Подготовительный этап

Как уже понятно, ручной ямобур — незаменимая вещь, без которой просто не обойтись в садовых, строительных или ремонтных делах. На дачном участке сеялка нужна для посадки саженцев и деревьев, для заливки опор фундамента, для замены столбов забора и т. Д. И, конечно, для экономии советуем не покупать и не сдавать в аренду, а делать своими руками. Он будет намного дешевле тех, что стоят на полках специализированных строительных магазинов. Но для любого начинания, особенно в необычном и еще не знакомом случае, вам понадобится хороший и подробный инструктаж.

Необходимо заранее подготовить все инструменты, которые могут понадобиться в процессе работы, чтобы потом не отвлекаться и не бегать по всякой мелочи.

Инструменты:

  1. Дрель.
  2. Наждачный диск.
  3. Фурнитура гладкая и ровная.
  4. Токарный станок.
  5. Лист стальной.
  6. Сварка.
  7. Отрезок газовой трубы.

Ямогор своими руками. Инструкция

  1. Надо в первую очередь выполнить все заготовки. Для этого из стального листа вырезаем будущие лезвия. Диаметр лопастей должен быть на 5 мм больше желаемых размеров ямы. В принципе, это может быть что угодно.Перед тем как приступить к работе, лучше определиться, что вы будете сверлить и какой ширины должны быть отверстия. Также можно делать лезвия разного диаметра.
  2. В каждом препарате

.

Самодельное изображение трактора. Изображение трактора малый

Похожие изображения

Самостоятельный специальный для тракторного прицепа,

Старый сельский самодельный трактор под открытым небом. Механизация сельского хозяйства. Вложение ручного труда.

Степанцминда Гергети, Грузия. Маленький старый самодельный двухколесный трактор

Копка картофеля на селе

Часть самодельного трактора крупным планом

Кормушка для птиц с изображением сельской местности

Сцепной механизм

Конкурс трактористов на буксировку груза 10 тонн, Дон-25, Ростов-на-Дону, Россия, 4 июня 2016 г.

Оригинальный старинный автомобиль

Миллионер, заработавший деньги, человек пишет на прозрачном экране

Бизнес-концепция самодельного человека. Молодой рабочий человек в оранжевом шлеме на белом фоне с эскизами.

Два веселых ребенка разговаривают по самодельному телефону

Самодельное светодиодное освещение в баночке на вечеринку.

Восхитительные сладости для пустыни собственного приготовления

.

Этика автономных автомобилей, самоуправления и проблема тележек

За последние несколько лет в автомобили было встроено все больше и больше автономных функций. А всего пару месяцев назад Tesla выпустила следующее видео, в котором хвастается своим достижением «полного самоуправления».

В статье Techopedia сообщается, что даже более ранние автомобили Tesla содержали «необходимое оборудование для автономного вождения», хотя активация этой способности зависела от обновления программного обеспечения.В статье также предусматривается разница между тем, как построенные сегодня автономные автомобили будут отличаться от автомобилей будущего.

В настоящее время автомобили Tesla оснащены необходимым оборудованием для автономного вождения, но для полной активации этой функции требуются обновления программного обеспечения. Хотя это позволит полностью автономное вождение, оно также позволит водителю-человеку взять на себя управление, когда ситуация требует вмешательства.

Однако следующему поколению автономных транспортных средств не потребуются рулевые колеса, педали или трансмиссии.Преимущество таких автомобилей заключается в возможности уменьшения количества аварий и предоставления необходимого транспорта для людей, не способных управлять автомобилем, таких как пожилые люди или люди с ограниченными возможностями зрения или физическими недостатками.

Но есть и потенциальный недостаток: необходимость в человеческом агентстве, которое устанавливает программирование автомобиля, чтобы предвидеть все возможные сценарии и направлять машину, чтобы выносить те суждения, которые люди должны делать, когда сценарий требует действий, которые неизбежно причинить вред в той или иной форме.

Хотя Tesla, возможно, является самым известным именем в области искусственного интеллекта для транспортных средств, она, безусловно, не единственный игрок на этом растущем рынке. Некоторые гораздо более почтенные имена в индустрии также участвовали в этом процессе.

СВЯЗАННЫЕ С: ИНТЕРЕСНАЯ ИСТОРИЯ ЭЛЕКТРИЧЕСКИХ АВТОМОБИЛЕЙ

Бернард Марр недавно написал о миллиардных инвестициях Toyota в беспилотные автомобили и искусственный интеллект. Компания поставила перед собой цели, которых она хочет достичь к 2020 году:

«Благодаря инвестициям Toyota в технологические стартапы, такие как Perceptive Automata, она надеется создать технологию, которая позволит автономным транспортным средствам более интуитивно, как у людей, когда они находятся в движении. Дорога больше похожа на то, как водители-люди взаимодействуют с пешеходами.”

История безопасности беспилотного вождения

Конечно, мы еще не достигли этого. Но вопрос в том, является ли это конечной целью и должны ли мы ее преследовать без полного рассмотрения последствий полностью независимого автомобиля.

Каждая ДТП и Смертность с самоуправляемым автомобилем В списках девять аварий с участием автономных транспортных средств, только четыре из которых привели к гибели людей. Однако, несмотря на утверждения в названии, список неполный, так как после публикации статьи в таких авариях были жертвы.

Последний случай со смертельным исходом, о котором сообщалось, был связан с автомобилем Tesla Model X 23 марта 2018 года. Водитель автомобиля погиб, когда он врезался в шлагбаум. Тесла обвинил это в том, что барьер мешал автономной системе вождения автомобиля:

«Причина, по которой эта авария была настолько серьезной, заключается в том, что амортизатор столкновения, барьер безопасности на шоссе, который предназначен для уменьшения удара о бетонный разделитель полосы движения, имел был раздавлен в предыдущей аварии без замены », — говорится в заявлении Tesla.

Компания добавила: «Мы никогда не видели такого уровня повреждений Model X при любой другой аварии».

К сожалению, на этом аварии беспилотных автомобилей Tesla со смертельным исходом не закончились. Ряд из них произошел в этом году.

Среди инцидентов был один 1 марта 2019 года. Национальный совет по безопасности на транспорте США (NTSB) подтвердил, что полуавтономное программное обеспечение автопилота использовалось на Tesla Model 3, когда он врезался в тягач с прицепом, пытавшимся пересечь границу. на шоссе Флориды, водитель автомобиля погиб.

Хотя они все еще относительно редки, по сравнению с дорожно-транспортными происшествиями, вызванными водителями-людьми, тот факт, что в результате беспилотных автомобилей происходят несчастные случаи и гибель людей, заставляет людей беспокоиться об их безопасности и программировании. Фактически, в этом году Quartz поставил под сомнение заявления Tesla о безопасности.

Как и в случае аварии Tesla, в большинстве аварий с автономными автомобилями погибает человек, сидящий на водительском сиденье. Тем не менее, были случаи, когда люди, находившиеся вне автомобиля, сбивались и убивались автономными автомобилями.

Самым печально известным инцидентом такого рода может быть инцидент с участием Uber в результате гибели Элейн Херцберг в марте 2018 года. 49-летняя женщина шла и толкала свой велосипед через Милл-авеню в Темпе, штат Аризона, когда ее сбила машина Uber.

Вы можете посмотреть видео инцидента, опубликованное полицией здесь:

В результате этого Uber принял политику, предусматривающую включение людей в свои автомобили. История сообщается здесь: Uber возвращает к работе беспилотные автомобили, но с водителями-людьми.

Это способ для Uber обойти проблему, с которой нам придется столкнуться, если и когда полностью автономные автомобили станут нормой: как запрограммировать их, чтобы они включали инстинкт сохранения человеческой жизни.

Программирование ИИ с заботой об этике

Как мы видели в другой статье «Наш дивный новый мир: почему развитие ИИ вызывает этические проблемы», огромная сила ИИ влечет за собой большую ответственность — убедиться, что технологии не позволяют ситуации хуже во имя прогресса. Изучение этики ИИ привлекло внимание людей, которые думают о том, что нужно сделать перед внедрением автоматизированных решений.

Один из этих людей, Пол Тагард, доктор философии, канадский философ и ученый-когнитивист, поднял некоторые из проблем, с которыми мы теперь должны столкнуться в отношении этики программирования в ИИ, в книге «Как создать этический искусственный интеллект».

Он поднимает следующие 3 препятствия:

  1. Этические теории очень противоречивы.Некоторые люди предпочитают этические принципы, установленные религиозными текстами, такими как Библия или Коран. Философы спорят о том, должна ли этика основываться на правах и обязанностях, на высшем благе для наибольшего числа людей или на добродетельных поступках.
  2. Этичное поведение требует удовлетворения моральных ценностей, но нет единого мнения о том, какие ценности подходят или даже о том, какие ценности являются. Без учета соответствующих ценностей, которые люди используют, когда действуют этично, невозможно согласовать ценности систем ИИ с ценностями людей.
  3. Чтобы построить систему ИИ, которая ведет себя этично, представления о ценностях, правильном и неправильном должны быть достаточно точными, чтобы их можно было реализовать в алгоритмах, но точность и алгоритмы крайне не хватает в текущих этических обсуждениях.

Тагард действительно предлагает подход к преодолению этих проблем, говорит он и ссылается на свою книгу Естественная философия: от социального мозга к знаниям, реальности, морали и красоте . Однако в ходе статьи он не предлагает решения, специально предназначенного для программирования беспилотных автомобилей.

Беспилотные автомобили и проблема тележки

В идеале водители избегают столкновения ни с чем, ни с кем-либо. Но можно попасть в ситуацию, в которой невозможно избежать столкновения, и единственный выбор — в кого или людей ударить.

Эта этическая дилемма известна как проблема тележки, которая, как и сама тележка, возникла более века назад. Обычно это представляется следующим образом:

Вы видите, как сбежавший троллейбус движется к пяти связанным (или иным образом недееспособным) людям, лежащим на рельсах. Вы стоите рядом с рычагом, который управляет переключателем. Если вы потянете за рычаг, тележка будет перенаправлена ​​на боковой путь, и пять человек на главном пути будут спасены. Однако на обочине дороги лежит одинокий человек.

У вас есть два варианта:

  1. Ничего не делать и позволить тележке убить пять человек на главном пути;
  2. Потяните за рычаг, отклонив тележку на боковую колею, где она убьет одного человека.

Конечно, действительно хорошего выбора здесь нет.Вопрос в том, какой из двух плохих вариантов меньше. Именно такую ​​дилемму Зеленый Гоблин представил Человеку-пауку в фильме 2002 года, пытаясь заставить его выбирать между спасением канатной дороги, полной детей, или женщины, которую он любит:

Быть супергероем, Человек-паук смог использовать свои способности прядения паутины и силу, чтобы спасти обоих. Но иногда даже супергероям приходится делать трагический выбор, как это было в фильме 2008 года « Темный рыцарь », в котором Бэтмен решил оставить любимую женщину во взорвавшемся здании.

Таким образом, даже те, кто обладает превосходными способностями, не всегда могут спасти всех, и такая же ситуация может применяться к автомобилям с поддержкой ИИ.

Тогда возникает вопрос: какой этический кодекс мы применяем, чтобы запрограммировать их на такой выбор?

Что должен делать беспилотный автомобиль?

MIT Technology Review привлек внимание некоторых исследователей, которые несколько лет назад формулировали ответы в своей книге «Как помочь самоуправляемым автомобилям принимать этические решения». Среди исследователей в этой области — Крис Гердес, профессор Стэнфордского университета, который изучал «этические дилеммы, которые могут возникнуть, когда самоуправляемое транспортное средство внедряется в реальном мире».»

Он предложил более простой выбор: иметь дело с ребенком, выбегающим на улицу, который заставляет машину что-то удариться, но позволяет ему выбирать между ребенком и фургоном на дороге. Для человека это не должно быть — мозговой ум, что защита ребенка важнее, чем защита фургона или самого автономного автомобиля.

Но что подумает ИИ? А что насчет пассажиров в автомобиле, которые могут получить травмы в результате такого столкновения?

Гердес заметил: «Это очень трудные решения, с которыми каждый день сталкиваются разработчики алгоритмов управления для автоматизированных транспортных средств.

В статье также цитируется Адриано Алессандрини, исследователь, работающий над автоматизированными транспортными средствами в Университете де Рома Ла Сапиенца в Италии, который возглавлял итальянскую часть европейского проекта CityMobil2 по тестированию автоматизированных транспортных средств. Смотрите видео об этом ниже:

Она инкапсулировала проблему тележки для водителей и беспилотных автомобилей в следующем суммировании:

«Вы можете увидеть что-то на своем пути, и вы решите сменить полосу движения, и как и вы, на этой полосе есть что-то еще. Так что это этическая дилемма ».

Еще один видный специалист в этой области — Патрик Лин, профессор философии из Калифорнийского политехнического университета, с которым работал Гердес. TED-Ed Линя рассматривает этические проблемы программирования беспилотных автомобилей для принятия решений о жизни или смерти, представленный в виде мысленного эксперимента в этом видео:

Если бы мы управляли этим автомобилем в ручном режиме, Какой бы способ мы ни отреагировали, это будет восприниматься как реакция, а не намеренное решение », — говорит Линь в видео.Соответственно, это будет пониматься как «инстинктивный панический шаг без предусмотрительности или злого умысла».

Совершенно реальная возможность гибели людей не в результате неисправности, а в результате следования программам машин — вот что делает так важным заранее продумать, как поступить с тем, что Лин описывает как «своего рода алгоритм нацеливания». »

Он объясняет, что такие программы будут «систематически отдавать предпочтение или дискриминировать определенный тип объекта, в который можно врезаться. «

В результате те, кто находится в« целевых транспортных средствах, будут страдать от негативных последствий этого алгоритма не по своей вине ».

Он не предлагает решения этой проблемы, но это предупреждение, о котором мы должны подумать. о том, как мы собираемся справиться с этим:

«Обнаружение этих моральных крутых поворотов сейчас поможет нам маневрировать по незнакомой дороге технологической этики и позволит нам уверенно и сознательно отправиться в наше прекрасное новое будущее».

Это, вероятно, докажет это даже более сложная задача для навигации, чем дороги, по которым должны ехать автономные транспортные средства.

.

Как сделать самодельный ямобур — Строительство домов и бань

Ручной ямобур своими руками: пошаговое описание, чертеж

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

Как сделать ямобур своими руками: пошаговая инструкция

Строительство чего-либо, установка забора — для всего этого, безусловно, необходим бур. С помощью него дачники также проверяют уровень подземных вод. Не секрет, что можно заплатить денежку чужому дяде, который придет со своим инструментом и выроет отверстие в земле. Можно также арендовать данное оборудование. Но почему бы не сделать свой собственный инструмент, и какова последовательность всех предстоящих действий? Далее вы найдете всю нужную информацию о том, как сделать ямобур своими руками.

Инструмент — собственноручно

Стандартный диаметр — около 260 мм. Ну, если мы решили сделать ямобур ручной своими руками, то здесь полет фантазий не ограничен. Диаметр ямобура может быть самым разным, смотря для каких целей он создается, и что им будут делать. Габариты полностью зависят от ширины лопастей. А, значит, какой бы размер ни был задуман, нужно набросать эскиз. Ремонт на даче — это прекрасный повод сделать ямобур своими руками. Чертежи вполне можно сделать самим.

Выбор подходящей конструкции

Во-первых, проводим разницу между назначением бура. Бур делается либо усиленной, либо обыкновенной конструкции. Разница между этими двумя конструкциями ощутима:

  • вес;
  • объем;
  • возможность транспортировки;
  • широта использования;
  • удобство хранения.

Для обычной небольшой конструкции понадобятся:

  • металл;
  • острое лезвие, сделанное из рессоры машины.

Сбор конструкции

Таким образом можно собрать уже настоящий обычный ямобур. Для этого к металлу привариваем лезвия из машинной рессоры, получаются готовые лопасти. Лопасти должны напоминать структурность и строение топора. Так, чтобы при бурении лопасти не сгибались, а все попавшие корешки были разрублены. Такой ямобур, своими руками сделанный, подходит для рытья ям глубиной не более 1,5 метра.

Для более сложной конструкции ямобур дополняют трубкой большего диаметра или металлическим листом, который обворачивают по кругу лопастей, создавая винт. Одно из этих усилений прочно приваривается к главному стержню или лопастям. Ямобур, изготовленный своими руками по мощной схеме, отличается от бура обычной конструкции своими лопастями, закрученными, как винтовая лестница. Этим самым достигается большая прочность. Лопасти не затупятся, а выгибаясь, все равно примут изначальное положение и не поломаются.

Ручку ямобура желательно сделать съемной, тогда в случае дополнительного увеличения высоты можно будет добавить еще трубки или поменять на ручку большего размера. При изготовлении рукоятки для ямобура нужно предусмотреть, что, возможно, в нее придется вставлять рычаг для создания дополнительного момента силы.

Совет: после того, как будет собран полностью ямобур своими руками, рекомендуется раскалить его докрасна и опустить в машинное масло. Такая обработка придаст больше прочности и гибкости ямобуру.

Подготовительный этап

Как уже понятно, ручной ямобур — незаменимая вещь, без которой просто не обойтись в садовых, строительных или ремонтных делах. На дачном участке бур нужен для высадки саженцев и деревьев, для заливки опор фундамента, для замены столбов забора и т.д. И, конечно, для экономии советуем не покупать или арендовать его, а сделать свой. Он обойдется значительно дешевле тех, что стоят на прилавках специализированных строительных магазинов. Но для любых начинаний, особенно в необычном и пока не знакомом деле, понадобится хороший и подробный инструктаж.

Обязательно нужно заранее приготовить все инструменты, которые могут понадобиться в ходе работы, дабы потом не отвлекаться и не бегать за каждой мелочью.

  1. Дрель.
  2. Наждачный круг.
  3. Гладкая и ровная арматура.
  4. Токарный станок.
  5. Стальной лист.
  6. Сварка.
  7. Кусок газовой трубы.

Ямобур своими руками. Инструкция

  1. Нужно в первую очередь выполнить все заготовки. Для этого из стального листа вырезаем будущие лезвия. Диаметр лезвий должен быть на 5 мм больше, чем желаемые размеры ямы. В принципе, он может быть любым. Перед началом работ лучше определиться с тем, что вы будете бурить, и какой ширины предполагаются отверстия. Можно также сделать лезвия разных диаметров.
  2. В каждом приготовленном лезвии нужно просверлить дырочки, куда будет входить арматура (основа для бура). При этом отверстия делаем на 1 мм больше, чем диаметр самой арматуры.
  3. Изготовить стальные втулки. Для этого понадобится токарный станок. Далее просверливаем 2 радиальных отверстия в приготовленной втулке. А в отверстиях нужно нарезать резьбу. Таким образом, через них с помощью болта или гайки будут соединены лезвия с основной арматурой.
  4. При помощи наждачного круга вырезаем маленький сектор на лезвиях. Наружные концы сектора вытягиваем таким образом, чтобы получить винтовую поверхность. Снизу вырез необходимо заточить под углом в 45 или 60 градусов. На этом этапе лезвия из заготовок превратились в готовые режущие лопасти.
  5. Наждачным кругом делаем лыски на арматуре глубиной около 3 мм. Лыски желательно делать, отступив от краев стойки 8-10 сантиметров.
  6. Нижний конец стойки тоже понадобится заточить. Угол заточки – 25-30 0 . Там же формируем канавки в виде спирали. Для этого нам нужно воспользоваться отрезным кругом.
  7. На конец стойки можно еще приварить сверло по металлу. Благодаря этому установка бура лучше будет входить в плотную почву и не поломается.
  8. К арматуре – стойке нашего бура — прикрепляем ручку, желательно съемную. На стойке рукоятку можно прикреплять с помощью втулки.

Совет: для бурения на глубину более 2 метров вам понадобятся дополнительные элементы. Эти элементы называют коленами. Их лучше изготовить из той же арматуры, что и основной стержень бура. Так, можно будет в любой момент добавить высоту буру и, наоборот, укоротить его.

Ямобур для трактора

Как и обычный ямобур своими руками, для трактора изготавливается инструмент с той же целью. Разница между ними лишь в том, что ручным буром управляет человек, а тракторный работает на моторной тяге. А значит, не придется звать на помощь соседа или еще кого-нибудь. Трактор поможет осилить даже самую твердую почву.

В отличие от ручного бура, к основному стержню нужно сделать крепеж для навеса и сцепления с трактором.

Ямобур электрический своими руками

Ямобур электрический – это все тот же обычный инструмент, только оснащенный электроприводом. Электрическая установка также облегчает труд человека. Электрический ямобур – это не всегда соединение с сетью. Зачастую в таких агрегатах используют в качестве источника энергии дизельное топливо, бензин или газ.

Электрический бур можно попробовать сделать из дрели (хорошо подойдет «Ребир» мощностью 2 кВт) и шнека. При этом у дрели имеется третий конус, а, значит, понадобится токарный станок, чтобы сделать углубления с одной и другой стороны. К переходнику нужно приварить сверло с третьим конусом, но сверлильную часть обрезать.

Конструкция получается весьма массивной, и одному вручную справляться тяжело. Поднимать оборудование лучше при помощи электрической лебедки, а на тиристор установить радиатор.

Механизированный ямобур своими руками: варианты конструкции и принципы ее расчета

Современный рынок насыщен разного рода строительными инструментами и приспособлениями. Возьмем, к примеру, ямобур: сегодня без труда можно найти устройство, стоимость которого вполне доступна, а заявленные характеристики полностью устраивают покупателя. Казалось бы, нет ничего проще: покупай и пользуйся. Но не всегда следует торопиться с подобным приобретением. Дело в том, что бюджетное оборудование на практике не всегда соответствует потребностям покупателя, а то и вовсе не способно выполнять возложенные на него функции: бур не спешит входить в грунт даже при сильном нажатии, обороты двигателя падают от большой нагрузки и т. д.

Покупать мощное и дорогостоящее устройство для небольшого объема строительных или садовых работ – не всегда целесообразно. Аренда – тоже удовольствие не из дешевых. Поэтому и стремятся умельцы применить уже имеющееся в их распоряжении оборудование для создания компактных бурильных установок.

Земляной бур из дрели

В большинстве случаев механизированный ямобур представляет собой силовую установку (мощная дрель или бензиновый двигатель), которая с помощью простого механического привода соединяется с обычным ручным буром. Бур можно изготовить самостоятельно.

В продаже можно найти готовый бур серийного исполнения.

Многие говорят, что покупали просто такой шнек и закрепляли к нему мощную низкооборотистую электрическую дрель.

Характеристики двигателя

Рекомендации, касающиеся количества оборотов силовой установки и других ее характеристик, заслуживают отдельного рассмотрения. Начнем с того, что силовая установка может соединяться с буром как напрямую, так и через дополнительный редуктор. Необходимость применения редуктора каждый определяет для себя сам. Как показывает практика, если номинальная мощность дрели составляет 2 кВт, то в применении редуктора нет необходимости (особенно, если установка не имеет специальной станины, и в процессе работы ее приходится держать руками).

Поначалу планировался редуктор, но после полевых испытаний со схемой – «дрель – шнек» решено от редуктора отказаться. Момент таков, что оператора она вообще не замечает (если бурить руками).

Показатель мощности – 2 кВт – взят нами не случайно. Именно такие дрели чаще всего используют участники нашего форума при изготовлении механизированных ямобуров.

Есть опыт строительства столбчатого фундамента с ростверком. Использовал дрель мощностью 2 кВт и шнек, рассчитанный на диаметр ямы – 30 см (диаметр бура где-то равен 29,3 см). Для более глубокого бурения использовал удлинитель из обычной стальной трубы. Грунт у меня на том месте – не сахар: земля, потом глина, потом линза какая-то с пляжным песком, потом опять глина с песком, а потом голубая глина (на глубине — 1.8 — 1.9 м).

Для того чтобы в земле получались отверстия требуемой глубины, пользователю пришлось соорудить компактную бурильную установку (со станиной, лебедкой и другими вспомогательными приспособлениями).

Но речь сейчас идет о мощности силового агрегата, и из представленного описания легко понять, на что способна дрель с номинальной мощностью 2 кВт (даже без редуктора).

Немного теории

Если рассматривать взаимосвязь между мощностью дрели (или бензинового двигателя) и крутящим моментом на валу бура, то она определяется следующей зависимостью:

  • N – мощность (Вт).
  • M – крутящий момент (Нм).
  • n – число оборотов (об/мин).
  • 9549 – специальный коэффициент.

Теоретически крутящий момент на рабочем валу такой установки при оборотах 500 об/мин должен составлять 38 Нм (64 Нм – при 300 об/мин). Но для расчета крутящего момента всегда необходимо учитывать потери, которые определяются КПД устройства. Все дело в том, что большинство производителей электроинструмента указывают лишь потребляемую мощность своих устройств, а мощность на выходе (на рабочем валу) на 1/3. 1/4 меньше потребляемой. Соответственно, меньше и крутящий момент. Дрель мощностью 2 кВт при 300 об/мин будет создавать на шпинделе крутящий момент, равный не 64 Нм, а примерно – 48 Нм.

Выбирая силовой агрегат для своего ямобура, можно рассматривать устройства с потребляемой мощностью менее 2-х кВт. Но тогда всерьез придется подумать о внедрении в конструкцию бурильной установки понижающего редуктора.

По поводу редуктора: редуктор — это хорошо, потому как он позволяет, не изменяя мощности, пропорционально изменять число оборотов и крутящий момент. То есть, уменьшая через редуктор число оборотов, мы пропорционально увеличиваем крутящий момент. А мощность в этом случае так и остается обобщенной характеристикой (константой).

Ориентируясь на крутящий момент, который создает дрель мощностью 2 кВт (без дополнительного редуктора), можно подобрать подходящее устройство для своего ямобура. Иными словами, зная мощность дрели, число оборотов ее шпинделя и передаточное число используемого редуктора, можно рассчитать значение крутящего момента, которое вы получите на выходе из силовой установки. Но следует понимать, что число оборотов бура нельзя сильно уменьшать.

Оптимальная частота оборотов во время бурения – от 60. 100 до 200. 300 об/мин. Режим зависит от типа грунта, способа бурения, разновидности буровых насадок, диаметра скважины и т. д.

В приведенной цитате упомянуты способы бурения. Их существует все два: непрерывное бурение и бурение с постоянным выносом грунта. Для непрерывного бурения установка должна обеспечивать наличие большого крутящего момента.

Во время бурения с постоянным выносом грунта шнек, вбурившийся в грунт на определенную глубину, поднимается на поверхность. В этом случае разрыхленный грунт, находящийся на рабочих лопастях шнека, также извлекается наружу.

Как мы уже говорили, выбирая силовой агрегат для бурильной установки, лучше ориентироваться на малооборотистую дрель мощностью 2 кВт (то есть на крутящий момент, который она передает на рабочий вал). Судя по многочисленным отзывам пользователей FORUMHOUSE, эти устройства успели себя неплохо зарекомендовать. Мощность бензиновых двигателей также должна соответствовать указанному показателю.

Редукторы для ямобура и их разновидности

Сборка любого самодельного механизма в большинстве случаев характерна применением подручных материалов, приспособлений и узлов, которые долго лежали без дела, потому как не находилось им достойного применения. Опыт наших пользователей подсказывает, что понижающую механическую передачу можно изготовить из самых разнообразных деталей: из запасных частей к отслужившему свой век мопеду, из незамысловатой цепной или червячной передачи, из подходящего редуктора неизвестного происхождения, случайно завалявшегося на старой полке в гараже и т. д.

Валялся у меня сломанный мопед, с него я и взял задний редуктор. Отпилил редуктор турбинкой (заднюю часть алюминиевого корпуса с редуктором), далее через шестереночную передачу закрепил к этому редуктору электродвигатель от старой электропилы мощностью 2 кВт. Двигатель с редуктором дали соотношение – 13:1 (на выходе получилось примерно 300 об/мин).

О цепной передаче: обладая известной долей смекалки, можно, не прилагая больших усилий, соорудить вполне надежный ямобур, обладающий достаточной мощностью. Представленная идея не нова, и многие с успехом применяют ее на практике (если в этом есть необходимость).

Нет редуктора, хотя планировалось его изготовление из цепи ГРМ ВАЗ 2101 и ее же звездочек. Передаточное число – 1: 2. Испытания показали, что не нужен он. Разве что на совсем твердых грунтах его использовать, но у нас таких нет.

Применение вышеперечисленных механизмов требует нестандартного подхода к сборке бурильной установки. Если же у вас в наличии есть небольшой серийный редуктор (или возможность недорого его приобрести), то задача становится значительно проще. Вот, к примеру, фотография редуктора, выставленная пользователем melomandk.

Вот такой редуктор нашел. Вот только передаточное число большое – равно или даже чуть больше 1:40. Размеры (по корпусу) – где-то 15 х15 см.

Как оказалось, устройство имеет вполне подходящие параметры.

Мой ямобур на базе именно такого редуктора. Пока я очень доволен. Двигатель – болгарка (3000 оборотов на выходе). Мощность болгарки – 2 кВт. Глину бурить не пробовал, но жесткую утрамбованную землю с включениями щебня и гнилых корней ямобур брал. Диаметр шнека – 160 мм, ножи на нем самодельные – из рессоры.

Вывод: конкретных рекомендаций, касающихся конструкции редуктора для самодельного садового ямобура, нет, но рабочих вариантов существует множество.

Станина

Если работы много, если бурить нужно глубоко, а держать установку в руках очень трудно, то имеющееся оборудование можно закрепить в специальную станину.

Конструктивное исполнение у самодельных станин, так же, как и у понижающих механических передач, может быть самым разнообразным. Но есть элементы конструкции, которые используются в подавляющем большинстве случаев.

Подъемный механизм

В качестве подъемного механизма можно использовать цепную передачу, установленную внутри центральной стойки. Подъем и опускание осуществляется либо с помощью дополнительного электродвигателя, либо с помощью ручки (как на фото от пользователя jumper_at_home).

Максимально заглублялись на 1,8 м (шнек + удлинитель). Глубже не требовалось. Лебедка самодельная – 2 шестерни и цепь от мотоцикла.

Для того чтобы плита с основным электродвигателем беспрепятственно двигалась по вертикальной трубе, на каретку можно устанавливать четыре ролика.

Как самостоятельно изготовить ручной ямобур

Строительство, создание забора — для всего этого будет необходим бур. При помощи этого инструмента дачники также проеряют уровень подземных вод. Не секрет, что можно заплатить деньги мастеру, который придет со своим приспособлением и сделает отверстие в земле. Можно также взять в аренду данное оборудование. Но почему бы не изготовить свой личный инструмент? В статье вы найдете все необходимые сведения о том, как создать ямобур своими руками.

Ямобур самодельный

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Выбор конструкции

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

  • Вес.
  • Размер и объем.
  • Возможность транспортирования.
  • Широта применения.
  • Простота хранения.

Для стандартной маленькой конструкции потребуется:

  • Металл.
  • Острое лезвие, созданное из детали машины.

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

  • Дрель.
  • Специальный круг.
  • Гладкая и подходящая арматура.
  • Токарный станок.
  • Лист из стали.
  • Сварка.
  • Кусочек газовой трубы.

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

    Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

    Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

  • листовой стали толщиной от 4 мм;
  • пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Как сделать ручной ямобур своими руками

Строитель 4 разряда

Для решения строительных задач нередко приходится применять специальный бур. Такой инструмент позволяет проверять, где находятся подземные воды, а также проделывать в грунте всевозможные отверстия, например под установку забора. И если для единичной работы можно попросить оборудование у знакомого или взять в аренду, то для более серьезных операций лучше изготовить ямобур своими руками.

Ручной бур поможет вам в решении различных строительных задач

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

  1. Монтажа ограждающих конструкций.
  2. Изготовления столбчатого фундамента.
  3. Высадки растительных культур.
  4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

  1. Навесными.
  2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Основные разновидности

При желании изготовить ручной ямобур своими руками нужно знать об основных типах подобного оборудования, принципе их работы и конструкции. Особым спросом пользуются инструменты садового назначения, оснащенные полукруглыми лопастями. Их приваривают под определенным углом и задействуют для проделывания отверстий в земле под какие-либо растительные культуры. Кроме этого, с помощью такого инструмента можно обустраивать шурфы для опор и сооружения беседок или легких построек и ограждающих конструкций.

Существуют и шнековые буры, которые отличаются удлиненным режущим элементом и массой преимуществ. Они необходимы для выкапывания глубоких ям под опоры. Конструкция прибора построена таким образом, что его не нужно часто доставать из земли, что существенно ускоряет процесс бурения.

Перед тем как приступить к изготовлению устройства, необходимо определить тип работ, для которых он будет предназначаться. Это позволит принять правильное решение и выбрать оптимальный вариант.

Наиболее простыми вариантами самодельных буров являются садовые приборы. Они отличаются минимальным весом и упрощенной конструкцией, которую можно изменять в зависимости от условий работы. Что касается обычных моделей, то они отличаются универсальностью и дешевизной. Зачастую их используют только для легкой почвы, ведь при проделывании углублений на глинистом грунте или суглинке они малоэффективны.

Изготовление ямобура своими руками

Чертежи и схемы ямобура существенно упростят процедуру изготовления прибора, поэтому им нужно уделять особое внимание. Главным конструктивным элементом каждого устройства является режущая часть, которая являет собой два полукруглых диска с заточенными краями.

Следующий узел — стержень, выполненный из профилированной трубы с квадратным сечением. В некоторых случаях его заменяют металлическим ломом соответствующей длины. Оптимальная высота конструкции должна составлять не меньше 1,5 метра.

Стержень нужно наращивать небольшими отрезками трубы, при этом важно заранее продумать способ их соединения. Также следует подумать, как будет выглядеть ручка. Как правило, она обладает Т-образной конструкцией и длиной 40 или 60 сантиметров. Изделие дополнительно оснащают наконечником в виде сверла, который размещается под лопастями. Его задача заключается в рыхлении субстрата, а также центрировании инструмента во время бурения.

Подготовка материалов

Разобравшись с конструкцией ямобура, можно приступать к подготовке материалов. Классическая модель создается из труб с соответствующим диаметром. При использовании профилированных изделий он составляет 20-35 мм.

Для создания режущих лопастей задействуется пильный диск от болгарки или листовая сталь. Последняя обладает толщиной 4 мм. По заявлениям опытных мастеров лопасти лучше создавать именно из пильных дисков. В таком случае не придется дополнительно проделывать режущие кромки. При этом боковые грани дополнительно затачиваются для более продуктивного рыхления почвы.

В качестве материала для изготовления сверла используется любой твердый металл. К тому же можно обойтись обычным заточенным стержнем, взяв отрезок прутка с большим диаметром. Также можно взять стальную полосу и слегка доработать ее, придав вид сверла. В некоторых случаях используются и комбинированные варианты.

Создавая ручку, желательно придавать ей форму круглой трубы с диаметром, который соответствует охвату ладоней. Главное требование к этому элементу — удобство использования. Мастер не должен ощущать дискомфорта при работе с прибором.

Режущие элементы

На этапе изготовления режущих элементов (лопастей) нужно определиться, какими они будут. Как правило, эти детали бывают:

Первый вариант подразумевает наличие на одном из концов стержня специальных полочек из толстой стали. Их располагают под наклоном, что требуется для разведения ножей в плоскости под углом 30 градусов.

Если создавать ручную модель или ямобур на трактор своими руками, чертежи и пошаговые инструкции могут стать самым полезным помощником. После ознакомления с ними становится понятно, что, присоединив полки, придется еще и обустроить крепежные отверстия. Дальше нужно проделать такие же отверстия в лопастях.

В центральной части дисков вырезают отверстия для плотного прилегания рабочих элементов к стержню. Однако такой вариант может рассматриваться только при использовании монолитных конструкций.

Применение листовой стали

Пытаясь понять, как сделать ямобур своими руками, нужно в точности соблюдать инструкцию и не отклоняться от чертежей. Если для изготовления лопастей будет использоваться высококлассная листовая сталь, то предварительно из бумаги нужно сделать шаблон. В центральной части окружности просверливается отверстие для дальнейшей установки стержня. Форма отверстия определяется типом стержня и может быть либо квадратной, либо округлой. При этом его диаметр слегка превышает величину стержня.

Дальше необходимо выбрать подходящий тип лопастей. Они могут быть с двумя половинками, или же представлять собой конструкцию разомкнутого круга со смещенными краями. Для обеспечения лучшей эффективности бурения края лучше развести под углом 30 градусов.

Для обработки тяжелых и плотных почвенных составов лопасти ямобура нужно дополнительно укреплять уголками из толстой стали. Дело в том, что под воздействием серьезных нагрузок они могут деформироваться и потерять свою эксплуатационную пригодность

Пильные диски и доработка прибора

Если ямобур предназначается для трактора, то в качестве режущего элемента можно использовать пильный диск. Главное, чтобы его диаметр соответствовал требуемым параметрам. Большинство современных дисков изготовлено из закаленной стали, которая характеризуется лучшими прочностными характеристиками и упругой конструкцией. Провести сгибание такого диска проблематично, поэтому его распиливают на две части, а затем разводят под требуемым углом.

Подобные самодельные ямобуры ручные характеризуются высоким показателем КПД и большим сроком службы. И даже если в роли режущего элемента используется старый пильный диск, он будет превосходно справляться со своей задачей, обеспечивая высокую скорость бурения.

Многие народные умельцы понимают, что насколько бы идеальным ни был чертеж или пошаговое руководство, практически все самоделки требуют определенной доработки. Если выкапывание отверстий будет осуществляться в плотных почвенных составах, то обойтись крупными лопастями не получится. Дело в том, что они не справляются с тяжелыми грунтами и быстро затупляются. Чтобы сделать прибор более продуктивным, на его стержень нужно приварить лезвия с разным размером.

В нижней части возле пики укрепляются маленькие лезвия, а через несколько сантиметров — более крупные. Оптимальное число ярусов — 3, а размер режущих элементов не должен превышать 50 сантиметров. Если это не так, то дальнейшая работа с инструментом будет некомфортной.

Электрические модели

При желании создать электробур для проделывания отверстий в земле нужно обладать определенными навыками в области электротехники. В качестве электрического привода может использоваться мотор редуктора, который гарантирует высокую скорость бурения. Кстати, для изготовления высокопродуктивного прибора можно переделать обычный ручной ямобур, созданный по вышеуказанной инструкции.

Также можно попробовать модернизировать перфоратор, оснастив его отрезным диском, к которому приваривается труба круглого сечения. У специалиста в токарном деле заказывается переходник для соединения электроинструмента с механической частью. Обрабатывая грунт таким инструментом, важно избегать корней, иначе они могут повредить его.

Если бур создается для мощного трактора, то лучше использовать прочные диски из закаленной стали или любого другого надежного метала. Их количество определяется числом витков, а размеры должны быть одинаковыми. В центральной части проделываются отверстия для стержня. С одной стороны диски свариваются, а затем немного растягиваются. С другой — они провариваются сварным швом. На крайних дисках нужно провести укрепление колец, а готовую конструкцию насадить на стержень. В конечном итоге нижний край приваривается к остальным деталям.

Также народные умельцы используют в качестве основы под будущий бур обычную электрическую дрель. Отлично зарекомендовала себя модель «Ребир», демонстрирующая мощность 2 кВт, которую дополняют шнеком. Из-за наличия у дрели третьего конуса, ее нужно дорабатывать токарным станком, проделывая углубления по обеим сторонам. К переходнику приваривается сверло с третьим конусом, а сверлильный участок обрезается.

Такой вариант исполнения характеризуется крупными размерами и внушительным весом, поэтому его не совсем комфортно использовать в одиночку. Для удобной эксплуатации оборудование оснащают электрической лебедкой, а на тиристор монтируют радиатор.

Полезные советы

Пытаясь своими руками изготовить качественный ямобур, нужно проявить терпение и в точности соблюдать инструкцию. При ответственном подходе за короткий промежуток времени можно создать неплохой инструмент, с помощью которого можно будет решить массу строительных и бытовых задач.

Важно понимать, что в некоторых моделях режущие элементы делаются съемными, а сами шурфы проделывают с помощью садовых буров. А уже для их дальнейшего расширения берется раскладывающийся нож со специальным землеприемником. Это гарантирует быстрое выполнение поставленной задачи с существенным снижением трудозатрат.

Как сделать ямобур на трактор своими руками

Главная » Блог » Как сделать ямобур на трактор своими руками

Бур на трактор своими руками

Самодельный бур на минитрактор, сделанный своими руками умельцем Семёном Агарковым.

Предлагаем посмотреть подробный пошаговый фото отчёт по изготовлению самодельного бура для минитрактора.

За основу самоделки взят вот такой угловой редуктор.

Карданный шарнир шнека.

Шарнирные соединения.

Привод шнека на шнек бур.

Пика для бура.

Понижение оборотов с помощью цепной передачи.

Примерка самодельного приспособления.

Вот такой самодельный бур для своего минитратора сделал умелец, с его помощью можно бурить ямы под опорные столбы и столбчатый фундамент или ямы под посадку саженцев деревьев, кустарников.

Автор самоделки: Семён Агарков.

Понравилась самоделка, поделитесь в соц. сетях

avto-samodelkin.ru

Найдено 555 видео

Free rider 2 code
Загружено 12 июня 2008
18 1i 18 1i 1t 1t,1u 1u 39 2j 4l 36 6f 3r 86 4d 9r 4v br 5j dk 63 fk 6k hr 75 k7 7n mo 8a pd 8t …
Free Rider 2 — Trails Track
Загружено 5 мая 2009
Random Track i made Code -1b 1l -u 1j -l 1k -d 1m -4 1k b 1j k 1o u 1m 16 1g 1e 1a 1n 14 22 10 2d 10 …
thierno moule sow
Загружено 24 апреля 2013
thierno moule sow soigne un vieu marrabou des djiné.
5 Biggest Unsolved Mysteries in the World
Загружено 11 декабря 2016
In this video, I will be your guide through the biggest mysteries that are still unsolved. We will take a look at 5 of those most intriguing events that are still …
How to: Make A Riding Lawn Mower FAST!
Загружено 14 апреля 2011
Here’s a video covering the pulley swaps, and custom tensioner pulleys I’ve built and installed on our off road and mudding tractors. Pulley swaps make you …

 1 2 3 »  Последняя

www.xitfilms.ru

Как сделать ямобур своими руками на трактор

ямобур может стоять и на машине и на тракторе. им ямы под столбы делают

Георгий Это транспортное средство? Или оборудование?

Tags: Как, сделать, ямобур, своими, руками, на, трактор

ямобур трактор МТЗ

008 самодельный ямобур на трактор МАСТЕР-ЯРД 244WD. олег хоменко. SubscribeSubscribedUnsubscribe 179179. Loading… Loading.

0:38. Тракторист зажигает! Ямобур для минитрактора.mp4 — Duration: 1:55. tractoruralets 66,260 views. 1:55. сделать бур своими руками …

ямобур может стоять и на машине и на тракторе. им ямы под столбы делают

Александр но здесь то все на тракторах ездят))

Ямобур на базе трактора МТЗ: навесной, аренда

Ямобур на базе МТЗ — особенности и конструкция. … Сейчас как раз задумываюсь купить портативную мини-установку для бурения. Ответить. Виктор :.

Как сделать ямобур своими руками: пошаговая аннотация

Ну, если мы решили сделать ямобур ручной своими руками, то здесь полет … Как и обычный ямобур своими руками, для трактора изготавливается …

uvlechenie.info

Ручной ямобур своими руками: пошаговое описание, чертеж :

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

www.syl.ru

Несокрушимая деревянная игрушка-трактор: 11 ступеней

В этом разделе я перечисляю материалы, которые использовал. Помимо шурупов и дюбелей, я использовал только те материалы, которые у меня были.
Обратите внимание, что дерево и дюбели легко заменяются на другие толщины / диаметры. Как и размеры винта. Я несколько раз укажу, какие размеры отверстий вам придется отрегулировать, чтобы приспособить винты разных размеров. Пожалуйста, дайте мне знать, если у вас возникнут какие-либо конкретные вопросы.

Дерево:
Вот список толщины всех деревянных деталей, которые я использовал.Точные размеры могут быть взяты из чертежей, показанных на следующем этапе:
Толщина 9,5 мм [0,374 дюйма] для «Верх трактора»
Толщина 13 мм [0,512 дюйма] для «Переднего колеса трактора»
Толщина 16 мм [0,630 дюйма] для «Прицепа» Ось «
толщиной 20 мм [0,787 дюйма] для« передней оси трактора »и« колес прицепа »
Толщина 25 мм [0,984 дюйма] для« стороны трактора »
Толщина 28 мм [1,102 дюйма] для« заднего колеса трактора »
30 мм [1,181 дюйма] толщина для «Тележки прицепа»
Толщина 38 мм [1,496 дюйма] для «Основного корпуса трактора»

Деревянные дюбели:
Эти или очень похожие размеры должны быть доступны в любом универмаге, таком как Lowes или Home Depot.Вы также можете найти их в магазинах для рукоделия или в Интернете. Изображение — это просто пример, чтобы показать, что они бывают разного диаметра.
Диаметр 8 мм [0,315 дюйма], общая длина около 2 м [7 футов] для «верхней опоры трактора», «вала рулевого колеса трактора» и «тяги прицепа».
Диаметр 10 мм [0,394 дюйма], общая длина около 0,6 м [2 ‘] для «Ось рулевого механизма трактора» и «Перила прицепа трактора»
Диаметр 25 мм [0,984 дюйма], общая длина около 50 мм [2 дюйма] для «Нижняя часть механизма рулевого управления трактора», «Верхняя часть механизма рулевого управления трактора» и «Рулевое управление трактора. Колесо «

Металл:
Пруток 15 мм [0.591 дюйм] шириной, 2 мм [0,079 дюйма] толщиной для «Тягово-сцепное устройство»
Пластина, толщиной 1 мм [0,039 дюйма] для «Тракторного сцепного устройства»
Стержень диаметром 6 мм [0,236 дюйма], длиной 44 мм [1,732 дюйма] для пальца сцепного устройства трактора «

Винты с шестигранной головкой:
Я показываю несколько примеров винтов с шестигранной головкой на картинке. Это не те, которые я использовал для этой игрушки, а скорее, чтобы дать вам представление о том, как выглядят эти винты. Я использовал :

Диаметр 2x 5 мм [0,197 дюйма], длина 35 мм [1,378 дюйма] с минимальной площадью резьбы 15 мм [0,591 дюйма]
2x 5 мм [0.197 дюймов] диаметр, длина 45 мм [1,772 дюйма] с мин. 20 мм [0,787 дюйма] без площади резьбы
2x 5 мм [0,197 дюйма] диаметром, длиной 60-70 мм [2,362-2,756 дюйма] с мин. 35 мм [1,378 дюйма] без площади резьбы

Винты 5 мм [0,197 дюйма] имеют номинальный диаметром 5 мм [0,197 дюйма] и диаметром сердечника 3,5 мм [0,138 дюйма]. Из-за этих размеров я просверлил все отверстия с зазором для винтов диаметром 6 мм [0,236 дюйма] и все пилотные отверстия для крепления винтов с диаметром 3,5 мм. мм [0,138 дюйма]. Если у вас шаткое сверло, используйте сверла чуть меньшего размера для пилотных отверстий, чтобы обеспечить плотную посадку.

Хорошая идея — проверить, насколько хорошо пилотное отверстие совместимо с винтом. Возьмите кусок дерева, просверлите отверстие. Вверните в него шестигранный винт. Он должен входить красиво и плотно. Если он выходит слишком неплотно, выберите размер поменьше. Если он будет слишком тугим, дерево может потрескаться. Выберите на размер больше.
Кроме того, я помню, что меня беспокоило, что резьба торчит в «опорную зону», на которой вращаются колеса. Мне удалось найти 5-миллиметровые [0,197 ”] винты с подходящей длиной вала, чтобы предотвратить ненужное трение.

Все метрические винты 5 мм [0,197 дюйма] можно заменить винтами с шестигранной головкой 1/4 дюйма. Согласно этой ссылке, номинальный диаметр составляет 6,35 мм [0,250 дюйма], а диаметр сердечника — 4,394 [0,173 дюйма]. Для винтов 1/4 дюйма отверстия с зазором должны составлять около 7 мм [0,276 дюйма = ~ 9/32 дюйма], а направляющие отверстия 4 мм [0,157 дюйма = ~ 11/64 дюйма].

Винты для крепления сцепных устройств:
Для крепления сцепных устройств к трактору и прицепу я использовал «Винты с овальной головкой для листового металла», потому что они были у меня в тайнике.
Приобрести их можно в любом удобном магазине, например, на дому или в магазинах.
Поскольку у меня нет изображения, просмотрите эту ссылку McMaster, которая показывает чертеж САПР с винтом такого же размера, что и тот, который я использовал для трактора.
Какие бы винты вы ни использовали, обязательно проверьте размеры отверстий и отрегулируйте их соответствующим образом.

Шайбы:
Я использовал 14 шайб M5. Они должны быть доступны в любом строительном магазине или здесь.
Вам необходимо заменить шайбы стандартными шайбами ​​1/4 «, если вы выбираете винты 1/4».
Кстати, хороший ресурс для поиска шайб, винтов и прочего — это сайт www.mcmaster.com. У них есть много разных вещей, часто с чертежами САПР, где вы можете проверить детали. Например, вот их страница для метрических шайб.

Ну да ладно | Экология с открытым исходным кодом

В последнее время мы мало ведем блог, потому что весна уже здесь, а мы на суше. Когда бьет весна, искры начинают летать снаружи.Мы строим Убежище, также известное как Factor e Farm.

На прошлой неделе мы пробурили нашу скважину с помощью базовой буровой установки Rockmaster. В третий день мы попали в воду.

Буровая установка называется роторной гидравлической буровой установкой , которая является наиболее распространенным методом бурения глубоких скважин. Этот метод бурения похож на сверлильный станок увеличенного размера: вращающееся долото на конце трубы сверлится в землю. Разница в том, что вода также с силой закачивается через бурильную трубу диаметром 1 дюйм вниз в ствол скважины, чтобы смягчить грунт, охладить буровое долото и отправить отходы бурения на поверхность.

На видео показан водяной насос, вращение бурового долота и выход воды из скважины. Хвосты оседают в отстойнике, и вода рециркулирует из отстойника в буровую коронку с помощью насоса большого объема на 50 фунтов на квадратный дюйм.

Бурение скважины — это настоящий опыт. Стоит поделиться несколькими моментами. Во-первых, следует отметить, что чистая вода имеет решающее значение для любого сообщества. Мы делимся этим опытом, чтобы помочь потенциальному застройщику сообществ понять, что на самом деле нужно для бурения скважины.Когда мы исследовали мелкомасштабное механическое бурение скважин более года назад, мы нашли очень мало полезной информации, поэтому мы пишем о своем опыте с надеждой, что он дает по крайней мере некоторые важные идеи по этой очень важной теме.

Мы говорим как важный , потому что способность пробурить скважину имеет решающее значение для обеспечения надежной и чистой воды на постоянной основе. Воду нельзя воспринимать как должное. Несмотря на то, что у нас поблизости была городская вода, мы не подключились к ней, потому что не хотели пить хлор или получать счета за воду.Мы узнали, что при наличии базового надлежащего оборудования бурение скважины — это очень полезное занятие. Посмотрим правде в глаза — вода везде под землей. Мы научились использовать его, так что нам больше не нужно полагаться на ограниченный запас водосбора на крыше. Это предложение действительно ограничено — у нас закончились из-за плохого управления прошлым летом, а зимой лопнули трубы.

Вырыть колодец — дорого — в среднем 10 тысяч долларов в США.

Мы начали наше приключение по бурению скважин более года назад с решения построить роторную гидравлическую буровую установку самостоятельно, чтобы избежать высоких затрат на найм кого-либо.Мы приобрели только критически важные компоненты: водяной вертлюг (240 долларов США), 4 буровых долота (240 долларов США) и бурильную трубу (5 долларов США за фут) у Rockmaster. Нам пришлось самостоятельно установить водяной насос и приводной двигатель, а также саму конструкцию буровой установки. Мы подумали, что сэкономить около 1500 долларов — это хорошая идея, построив буровую установку самостоятельно.

Я подошел к чертежной доске и придумал этот дизайн. (Вам не нужно пока вдаваться в подробности. Я буду критиковать это позже, в нашем резюме обучения ниже.)

Эта конструкция превратилась в практическую реализацию:

Эта конструкция приводилась в действие гидравликой трактора (обратите внимание, что эта гидравлическая система относится к гидравлике на синтетическом масле, а не к воде).Мы купили гидравлический двигатель (200 долларов США, Surpluscenter) для привода шнека с помощью гидравлических выходов трактора. Кроме того, мы купили водяной насос с гидравлическим приводом (150 долларов США, Surpluscenter) — такой, что вся система приводится в действие нашим трактором, а не отдельными бензиновыми двигателями. Использовали купленную бурильную трубу — металлическую трубу 1 дюйм с резьбовыми соединениями.

Система вышла из строя по нескольким причинам. Во-первых, водяной насос оказался недостаточно сильным. Во-вторых, механизм опускания был неудобным, так как для его работы требовалось два человека — по одному с каждой стороны.Кроме того, гусеница, направленная вверх-вниз, имела слишком большой провис, поэтому буровая головка могла слишком сильно перемещаться. Затем у нас возникли проблемы с надежным подключением воды к вертлюгу — у нас не было подходящей арматуры.

Мы узнали, что для того, чтобы сделать это правильно, вы сначала должны иметь твердое представление о дизайне, а затем вы должны проявить творческое мышление, когда что-то пойдет не так. Вкратце, вам необходимо решить следующие детали:

  • Достаточное давление насоса и надежное водопроводное соединение от насоса к вертлюгу — у вас должно быть достаточное давление, когда вы находитесь на 100 футов ниже
  • Узкая направляющая для перемещения буровой головки вверх и вниз по прямой
  • Направляющая для бурового долота у основания буровой установки, чтобы бурильная труба не колебалась
  • Правильная скорость вращения и мощность бурильной трубы — около 2 об / мин, двигатель около 5 л.с. для небольших буровых установок
  • Давление вниз, превышающее само по себе
  • Механизм зажима и подъема труб
  • Надежное крепление трубы к бурильной головке, чтобы выдерживать силу в несколько сотен фунтов — из-за веса бурильной трубы и любого сопротивления вытягиванию трубы вверх

Учитывая, что было слишком много деталей, чтобы проработать их, мы просто списали установку и купили полный комплект у Rockmaster примерно за 2300 долларов.Мы не хотели разрабатывать правильную арматуру, насосы и так далее.

Итак, когда прибыл Rockmaster, а фитинг насоса был плохим и протекал, я был в ярости. Они прислали нам замену, но оказалось, что она не работает. Потом нам заменили кожух ведущего мотора, который был погнут и мотор не указывал прямо вниз. После 4 сеансов этой мелочности мы запустили буровую установку — но не раньше, чем пришла зима — и поэтому мы проводим бурение в первую очередь весной. Все вместе Rockmaster были мне полезны, но мне потребовалось достаточно времени и разочарования, чтобы сделать вывод, что Rockmaster — отстой.Мы заплатили хорошие деньги, чтобы избежать именно таких проблем. Да, есть ряд деталей — но в целом система не настолько сложна, что .

Порядок рытья колодца:

  1. Найдите водяные жилки . Для этого мы искали воду. Я не знаю, как это работает, но гадательные жезлы явно перемещались в моих руках в определенных местах. Мы обследовали землю примерно каждые 10 ярдов, а затем перпендикулярно ей. Мы установили маркеры там, где чувствовали сигнал воды, и выбрали место, о котором мы с Бретани согласились.
  2. Выкопать отстойно-перекачивающий пруд оборотной воды . Это должно быть около 1-2 кубометров. Должен быть один пруд побольше, где оседают хвосты бурения, и пруд поменьше, из которого вода закачивается обратно в буровую штангу. Чтобы сделать это, мы просто сделали несколько укусов экскаватором — иначе несколько часов с лопатой.
  3. Выстелите пруды полиэтиленом или каким-либо гидроизоляционным материалом, чтобы вода не просачивалась в землю. .В нашем случае грунт достаточно глинистый, поэтому вкладыша не требуется.
  4. Наполните пруды водой. В нашем случае пруды наполнились сами собой после сильных дождей.
  5. Установите буровую установку на место .
  6. Настройте насос. Поместите всасывающую трубу и сетчатый фильтр в всасывающий бассейн и подсоедините выпускной патрубок насоса к водяному вертлюгу. Заправьте насос.
  7. Подсоедините самое маленькое долото к секции бурильной трубы и прикрепите к буровой головке.
  8. Начать сверление. Когда вы спускаетесь по одной секции трубы, отсоедините ее и добавьте еще одну секцию трубы. Это хорошо работает, когда два человека делают это с помощью гаечных ключей. Когда встречаются камни или более твердые слои почвы, полезно дополнительное давление вниз. В одном из заходов Бриттани пришлось наступить на буровую головку, чтобы помочь ей пробить камни. Продолжайте идти, пока не упадете в воду и, возможно, на 10-50 футов дальше. Мы спустились примерно на 60 футов и попали в воду. Мы собираемся в общей сложности 100 футов, чтобы создать хороший запас воды в 40 футов — или около 40 галлонов, если мы бурим скважину шириной 6 дюймов.
  9. Поднимите бурильную трубу. Для этого просто поднимите трубу с помощью лебедки на Rockmaster. Однако, когда вы отсоединяете трубу, вы должны удерживать ее, чтобы она не упала. Если труба упадет глубоко в скважину, ее будет сложно или невозможно извлечь, поэтому проект необходимо прекратить, а буровая штанга и долото потеряны. Компания Rockmaster не предоставила зажима для удержания трубы вверх. Мы сварили хомут, в который был вставлен болт. Когда болт затягивался, хомут удерживал трубу, и мы могли снимать отрезок трубы.Затем мы опустили буровую головку, чтобы прикрепить и поднять следующую секцию трубы. Это долгая и кропотливая работа — поэтому мы воспользовались помощью тракторного фронтального погрузчика. Мы отодвинули буровую установку, прикрепили трубу к фронтальному погрузчику и просто использовали погрузчик, чтобы поднять трубу. Это было намного быстрее, так что мы вытащили 70 футов трубы примерно за 1 час.
  10. Переключитесь на следующее сверло большего размера.
  11. Продолжайте 8-10, пока колодец не будет вырыт.
  12. Опустите кожух.Это все еще готовится.

Продолжение следует…

Как построить дровокол

Содержание руководства:

  1. Электродрель с ВОМ — что это?
  2. С чего начать сборку дрели-колу?
  3. Выбор комплекта резца для корончатого сверла
  4. Выбор привода сеялки
  5. Монтаж фрезы
  6. Работа сверлильного станка
  7. Сводка

]]>

Электродрель с ВОМ — что это?

Сверло-кола — это устройство, использующее вращательное движение и специальную конструкцию сверла для раскалывания бревен на более мелкие части.Обычно он состоит из базового комплекта, состоящего из подшипников с валом, шнека подходящего диаметра и рабочего стола. В зависимости от предполагаемого использования, делитель приводится в движение электродвигателем со шкивом или сельскохозяйственным трактором через вал отбора мощности (ВОМ).

Времена, когда топор рубили дрова, постепенно уходят в прошлое. Все чаще в мастерских, но также и в домашнем хозяйстве используются дровоколы, то есть инструменты, облегчающие раскол даже больших кусков дерева.Правильно сконструированный разветвитель поможет нам сэкономить много работы и времени, а также позаботиться о нашем здоровье, потому что долгие часы, проведенные за рубкой дров топором, негативно сказываются на нашем позвоночнике. Если мы отапливаем дом дровами и обрабатываем несколько или несколько десятков кубометров древесины каждую зиму, то колокол — идеальное решение для нас. Если мы выберем подходящую дрель для себя и двигателя, а потом построим колокольню на основе тщательно подобранных элементов, мы получим инструмент, который позволит наслаждаться долгими зимними вечерами у камина, без неприятных воспоминаний о проведенных часах. снаружи с ноющим позвоночником и с топором в руке.

Ниже представлена ​​доступная инструкция, которая позволит вам шаг за шагом собрать дровокол. Прочитав этот текст, вы сможете выбрать соответствующие элементы, необходимые для сборки устройства.

С чего начать сборку дрели-колу?

Самым популярным типом является дрель-резак, и здесь мы остановимся именно на нем. Первым шагом в создании нашего сплиттера должно быть точное определение наших потребностей. Мы лучше всех знаем, сколько древесины мы потребляем, какого диаметра обрабатываем бревна и сколько времени на это тратим.Зная, что именно нам нужно, мы можем приступить к выбору подходящего набора. В зависимости от диаметра обрабатываемых блоков нам нужно правильно подобрать сверло . Ниже представлена ​​таблица, показывающая соотношение диаметра деревянных блоков к размеру сверла:

Диаметр бревна Рекомендуемый минимальный диаметр сверла
до 20 см 60 мм
до 30 см 80 мм
до 40 см 90 мм
более 40 см 100 мм

Выбор базового комплекта дрели:

Зная, что нам нужно и чем мы должны руководствоваться, мы можем перейти к выбору правильного набора, который мы будем использовать при создании нашего дровокола.Независимо от того, строим ли мы сплиттер для трактора или электродвигателя, мы должны выбрать правильный комплект подшипников в зависимости от условий эксплуатации:

Набор основан на: Прочность Заявка
Подшипники самоустанавливающиеся в среднем дом
Малая ступица высокая дом / промышленность
Большая ступица высший дом / промышленность

Мы рекомендуем установить на ступице сверло для колки, не обязательно большого размера, если мы не выполняем крупномасштабную колку.Маленькая ступица имеет в несколько раз большую прочность, чем самоустанавливающиеся подшипники из чугуна, что приводит к меньшему количеству отказов и меньшим затратам на последующую эксплуатацию.

Выбор привода сверлильного станка:

Еще нам нужно знать, что дровоколы обычно приводятся в действие от электродвигателя или трактора . Если в нашем доме есть трактор, мы можем использовать его для сборки разветвителя, в то время как при его отсутствии лучшим решением будет использование электродвигателя.

Если мы выберем конструкцию электрического дровокола:

Мощность двигателя следует отрегулировать в соответствии с диаметром сверла, который мы выбрали, следуя инструкциям, описанным выше.

Мощность двигателя до 3 кВт 3-4 кВт 4-5 кВт 5-7 кВт
Рекомендуемый диаметр сверла 60-80 мм 80-90 мм 90-100 мм 150-170 мм
Рекомендуемый диаметр вала 30-35 мм 35-40 мм 35-40 мм 40 мм

Если мы уже выбрали подходящую сеялку и двигатель, нам остается выбрать шкивы в зависимости от оборотов двигателя.

Частота вращения двигателя

400-600
(тихоходный двигатель)

1400 2800
Передаточное число 1: 1 1: 2,55 1: 5,1
Малый шкив (например) инертный или установленный
непосредственно на двигателе
78 78
Большой шкив (e.г.) ​​ 200 400
Скорость сверления 400-600 550 550

Мы не рекомендуем монтировать дрель на двигатель 2800 об / мин из-за большого диаметра шкива, необходимого для сверла = 400 мм, на практике дешевле купить новый двигатель 1400 об / мин, чем вкладывать средства в такой дорогой шкив, который дополнительно увеличивает размер нашего делителя без надобности.

Для двигателей мощностью до 5,5 кВт мы рекомендуем комплект, состоящий из двигателя 1400 об / мин, большого шкива для сверла диаметром 200 мм и малого шкива для двигателя диаметром 78 мм, что обеспечивает оптимальную стоимость. оптимальной скорости сверления = 550 об / мин.

Для двигателей мощностью более 5,5 кВт будет лучше использовать большой шкив для сверла 250 мм и малый шкив для двигателя 98 мм, благодаря чему мы также получим оптимальную скорость сверления = 550 об / мин, однако это будет предотвращать проскальзывание ремней на колесе двигателя (с более слабыми двигателями эта проблема вряд ли возникнет).

Если у нас есть двигатель с другой скоростью, мы должны использовать следующие формулы для расчета передаточного числа шкивов и выбора диаметра шкивов, чтобы в итоге получить скорость 550 об / мин.

Сначала мы должны рассчитать передаточное число:
(ПЕРЕДАЧА ПЕРЕДАЧ) = (СКОРОСТЬ ДВИГАТЕЛЯ) / (ЦЕЛЕВАЯ СКОРОСТЬ РАЗДЕЛЕНИЯ)

Зная диаметр малого шкива и передаточное число, мы рассчитаем большой по следующей формуле:
(БОЛЬШОЙ ШКИВ) = (МАЛЕНЬКИЙ ШКИВ) * (ПЕРЕДАЧА ШЕСТЕРНИ)

Зная диаметр большого шкива и передаточное число, мы вычислим малый следующим образом:
(МАЛЕНЬКИЙ ШКИВ) = (БОЛЬШОЙ ШКИВ) / (ПЕРЕДАЧА ШЕСТЕРНИ)

Дополнительную информацию о выборе шкива см. В этой статье:
Как правильно выбрать шкив делителя для вашего двигателя?

Проверьте также наш отдел с готовыми наборами для изготовления разветвителя электродвигателя:

Строительный комплект для электрической дрели

Если выбрать конструкцию сеялки с приводом от трактора:

Из-за большой мощности трактора, которым мы располагаем, рекомендуемый диаметр сверл составляет 100 мм — 170 мм с отверстием под вал не менее 35 мм.Однако, если мы рубим бревна только меньшего размера, мы также можем использовать другое сверло меньшего диаметра.

Если установленный на тракторе резчик будет использоваться для колки так называемых «счетчиков», мы рекомендуем выбрать базовый комплект на основе большой ступицы с более прочным валом диаметром 40 мм.

Посмотреть готовые комплекты для изготовления сеялки-колуна трактора

Если мы еще не знаем, как будет работать наш сплиттер, или нам нужно универсальное решение:

В этом случае мы рекомендуем вам приостановить покупку подходящего комплекта или выбрать универсальный комплект, который оснащен шкивом и выходом для вала отбора мощности, благодаря чему он также адаптирован для работы с электродвигателем. как с трактором.

Следует отметить, что при использовании привода от трактора часто используются универсальные комплекты для привода дополнительных устройств. Соединяем их клиновыми ремнями, и оба устройства работают одновременно.

См. Универсальные комплекты сеялки для трактора и / или электродвигателя

Монтаж фрезы

Когда у нас есть все элементы, мы можем приступить к сборке дровокола. Разумеется, соответствующая таблица послужит основой всей конструкции.Мы можем изготовить его самостоятельно, согласно приложенному ниже чертежу, или использовать стол, который используется в других инструментах, например, от настольной пилы. Если мы решим сделать его сами, мы сможем адаптировать его к форме нашего сплиттера, что является несомненным преимуществом этого решения.

Очень важен предохранительный клин , который следует устанавливать под прямым углом к ​​сверлу. Его отсутствие может привести к серьезной аварии или разрушению раскалывающихся элементов.

На какой высоте должно быть сверло?

Вопреки распространенному мнению, не устанавливайте сверло на половине расколотого бревна.При сборке сверла на столе его следует устанавливать горизонтально таким образом, чтобы высота сверла составляла примерно 1/3 высоты расколотых бревен, но не менее 0,8 диаметра сверла (см. Рис. .). Благодаря этому для раскалывания бревна потребуется гораздо меньше усилий, а нагрузки, воздействующие на всю конструкцию разделителя, будут уменьшены.

Согласно правилам техники безопасности и охраны труда, каждый подвижный элемент устройства должен быть защищен соответствующими крышками .В случае фрезы для сверления необходимо установить соответствующие крышки для шкивов с клиновыми ремнями и сверла. Об этом нельзя забывать, потому что они являются незаменимым элементом сплиттера и обеспечивают безопасность и комфорт во время работы.

Собрав все элементы и подключив разветвитель, можно приступить к работе по дереву. Используя электродвигатель, мы можем без проблем работать в закрытых помещениях, что является большим преимуществом, особенно зимой, когда погода нам не союзник.Если мы решим использовать трактор, несомненным плюсом является мобильность кола и возможность использовать ее прямо в лесу, из которого мы берем бревна. Электроэнергия, конечно, нам тогда не понадобится, что тоже следует записать в плюс такого решения. Пользуясь дровоколом, помните о безопасности и гигиене труда .

Работа сверлильного станка

Если вы хотите узнать больше о безопасном использовании фрезы для сверления, перейдите к этой статье:

О чем нужно помнить при рубке дров? Правила эксплуатации и техники безопасности на дровоколе.

Сводка

Хотя выбор правильных элементов и создание собственного дровокола кажется сложным и трудоемким, следуя приведенным выше советам, мы можем сделать это быстро и эффективно. Время, которое мы уделяем этому, будет отличным вложением и очень быстро окупится, потому что обработка деревянных брусков с помощью разделителя займет гораздо меньше времени, чем раньше. Благодаря использованию дровокола мы экономим много времени и энергии, которые можно использовать любым способом, например, проводить время с семьей у горящего камина.И в этом вся суть, чтобы различные инструменты облегчили нашу жизнь и позволили нам извлечь из нее как можно больше.

Мини-трактор — Сделай сам — НОВОСТИ МАТЕРИ ЗЕМЛИ

Садоводство, лесозаготовки, уход за газонами и уборка снега — все это стоит больших денег, если только вы не построите мини-трактор МАТЬ своими руками. (См. Подробные схемы минитракторов в галерее изображений.)

В настоящее время популярность домашнего садоводства неуклонно растет. И мы подозреваем, что по мере ухудшения состояния экономики и по мере того, как все большее число людей начинает внимательно следить за зачастую сомнительно безопасными методами и материалами, используемыми при производстве выращиваемых в коммерческих целях фруктов и овощей, практика собственного выращивания станет еще более распространенный.

Естественно, если этот бум на заднем дворе продолжится, все больше и больше людей — как зеленых, так и новичков — будут искать способы облегчить свои обязанности по садоводству. . . и многие из них, более чем вероятно, окажутся в выставочных залах своих местных дилеров, присматриваясь к последней коллекции тракторов мощностью от 12 до 20 лошадиных сил размером с пинту.

И, конечно же, инфляция последних нескольких лет сказалась на производстве наружного энергетического оборудования. Тракторы, которые не так давно могли быть доступны примерно за 3300 долларов, сегодня не могут быть потрачены гораздо меньше, чем за 4500 долларов!

Не поймите нас неправильно.. . большинство этих механических мулов по-прежнему являются хорошей покупкой. Фактически, новейшие рабочие лошадки, как правило, оснащены функциями и улучшениями, которые позволяют их операторам выполнять повседневные работы по вспашке, вспашке и кошению с меньшими усилиями, чем требовалось, используя аналогичные машины всего несколько лет назад. К сожалению, суровая правда заключается в том, что простая экономика может помешать многим людям — особенно тем, кто только начинает работать с недавно приобретенным участком земли, — воспользоваться последними предложениями отрасли.

Однако есть альтернатива. Если вы [1] чувствуете себя комфортно при изготовлении металлических изделий, [2] владеете или имеете доступ к оборудованию, необходимому для изготовления деталей для такого предприятия (резак, аппарат для дуговой сварки, шлифовальный станок по металлу и дрель с большим патроном. являются одними из основных инструментов, которые вам понадобятся для начала) и [3] готовы потратить немало времени на планирование и сборку заведомо задействованного проекта. . . тогда вы можете построить мини-трактор своими руками, который будет не хуже (а в некоторых случаях намного лучше) тех, которые доступны сегодня от производителей.И вы можете сделать это по цене, которая не дотянется до отметки в 2000 долларов!

Интересно, что весь наш проект трактора возник из потребности, которую нужно было восполнить. Когда научный сотрудник Кларенс Гусен купил небольшой участок с намерением заселиться на нем, он обнаружил, что, как и многие люди в той же ситуации, зажат между желанием ввести землю в производство (что потребовало бы помощи небольшого трактора, который у него не было) и финансовое давление, которое обычно сопровождает приобретение собственности.

Что ж, решение Кларенса было очевидным: изготовив свой собственный компактный трактор, мастер решил — используя утилизированные автозапчасти, небольшой двигатель с воздушным охлаждением, ассортимент листового металла и стали, а также некоторые готовые компоненты — он Я бы мог иметь машину, которая была бы спроектирована самостоятельно, чтобы полностью удовлетворить его потребности, и при этом в конечном итоге платить лишь часть от текущей розничной цены.

Теперь вы можете задаться вопросом, почему он просто не купил подержанный трактор по разумной цене.. . и ответ заключается в том, что подавляющее большинство бывшего в употреблении оборудования, которое было доступно, было либо слишком большим (даже 28-сильный агрегат среднего размера сокрушил бы его сад), либо слишком дорогим (последняя модель дизельного мини -тракторы имеют значительную долю на рынке перепродажи), или просто не до той работы, которая стояла перед ним (некоторые так называемые садовые тракторы — это не что иное, как прославленные газонокосилки и просто не могут выдержать злоупотребления, которые связаны с работой даже небольшая усадьба).

Вдобавок (фигура Кларенса), рабочая лошадка, сделанная из набора легкодоступных компонентов, будет иметь решающее преимущество в том, что ее легко и недорого ремонтировать. Например, одной из ключевых частей мини-трактора Гусена является трансмиссия Volkswagen Beetle. . . бесценный предмет, который должен быть доступен по разумной цене на складах по всей стране.

ГАЙКИ И БОЛТЫ

Самым главным в уме Кларенса, когда он проектировал мини-трактор MOTHER, было его желание, чтобы все было простым и функциональным.Машина была построена на двух основных компонентах: упомянутой ранее трансмиссии VW. . . и горизонтально-оппозитный двухцилиндровый двигатель с воздушным охлаждением Kohler (модель KT17) мощностью 17 лошадиных сил. (Информацию о силовой установке Kohler можно получить в компании Kohler Co., Колер, штат Висконсин, или у местного дилера. Загляните в «Желтые страницы» в разделе «Двигатели — Бензин».)

Оба этих принципа тоже оказались отличным выбором. Коробка передач недорогая, удобная в обслуживании и компактная.. . в то время как конструкция двигателя, низкий профиль и надежность казались почти , а — для садовых работ. Однако, если вы решите изменить какой-либо из этих компонентов (возможно, потому, что у вас уже есть силовая установка или обычный дифференциальный привод), вы обнаружите, что, хотя детали кузова, скорее всего, придется перепроектировать, базовое шасси будет работать без доработок (правда, может потребовать некоторой незначительной «растяжки» ).

Из-за нехватки места мы не можем предоставить пошаговую информацию по по каждому аспекту конструкции трактора (это, вероятно, заняло бы большую часть этой проблемы), но мы можем дать вам довольно четкое представление о том, как это было собрано.. . и укажите некоторые области, в которых мы сэкономили деньги или изготовили нестандартную деталь из обычного оборудования.

Рама состоит из стальных труб размером 16 футов 1 на 3 дюйма, а поперечины крепления двигателя изготовлены из квадратной заготовки размером 1–1 / 4 дюйма. Узел переднего моста нашего трактора, который просто разрезан на 1 дюйм на 3 дюйма, сварен в форме дуги и усилен дополнительными трубчатыми стальными трубами толщиной 1-1 / 4 дюйма, поворачивается на центральной продольной оси, чтобы учесть неровную местность, на которой трактор обязательно встретится.

Система рулевого управления проста и рассчитана на неограниченный срок службы при надлежащем техническом обслуживании. Кларенс сформировал скошенные корпуса шпинделя из 5-1 / 4-дюймовых секций трубы Schedule 160 диаметром 21/2 дюйма, которые он приварил к концам оси, а сами шпиндели представляют собой 13-дюймовые куски 3/4-дюймовой холоднокатаной трубы. стальной стержень, изогнутый по форме, с резьбой на концах. Вместо того, чтобы использовать втулки шпинделя, как это делают некоторые производители недорогих тракторов, мы решили использовать конические роликоподшипники для дополнительной надежности и плавной работы.

Два рычага шпинделя были вырезаны из плоской пластины толщиной 1/4 дюйма и связаны вместе с помощью шаровых шарниров автомобильного рулевого механизма, навинченного на стальной стержень 7/16 дюйма. Тяга-тягач имеет аналогичную конструкцию и крепится непосредственно к штанге стандартного рулевого механизма Volkswagen. (Предложение: если вы сможете купить разбитый, сломанный или безмоторный жук VW по разумной цене, автомобиль, при условии, что его ходовая часть и рулевое управление в хорошем состоянии, вероятно, предоставит вам многие из запчастей, которые вы потребность в этом проекте по более низкой цене, чем те же предметы, если бы вы купили их отдельно.)

Перейдя к задней части будущего трактора, мы внесли некоторые изменения в коробку передач VW, чтобы она могла комфортно опираться на рельсы рамы. Поскольку самый популярный в мире автомобиль претерпел несколько изменений за свой многолетний срок службы, ваш юнкер может иметь не такие же размеры или передаточное число, как у нас. . . но все, что действительно имеет значение, — это то, что полуоси должны быть разрезаны или разрезаны и снова соединены. . . обеспечение такой общей ширины компонента, чтобы монтажные фланцы ступиц соприкасались с внешним краем рамы.

Чтобы усилить отдельные полуоси, мы разрезали каждую из труб длиной 5 дюймов (примерно того же диаметра, что и оси), затем разрезали обе части по длине. Ударяя половинки молотком по криволинейным поверхностям осей в сварных соединениях (для придания формы трубе), затем приваривая каждую половину манжеты отдельно к стыкам, к материалу вала с обеих сторон от них и к другой его половине, вы » У меня будет два трубчатых армирующих кольца. . . каждый из которых прикреплен к шарниру и валу.

В соответствии с предполагаемым использованием в качестве настоящего рабочего садового трактора, детище Гусена имеет довольно большие колеса сельскохозяйственного типа и покрышки. Передняя резина размером 16 x 6,50 x 8 см установлена ​​на ободах, приобретенных у компании Martin Wheel Company (Таллмэдж, штат Огайо). Для оснащения задней части пришлось комбинировать диски двух разных производителей. Каждое колесо состоит из центральной части обода VW и внешнего кольца грузового автомобиля размером 8,50 на 15 дюймов. Поскольку в первоначальном виде все колеса были заклепаны в местах соединений, было несложно отшлифовать и выколотить крепеж, приварить центры компонентов VW к внешней части колес грузовика и заполнить отверстия для заклепок. во внутренних гранях колесных дисков.

Поскольку трансмиссия Volkswagen предназначена для движения по шоссе, а не для сельскохозяйственных целей, нам пришлось снизить передаточное отношение между двигателем и коробкой передач в сборе до 8,85: 1. Для этого мы использовали серию шкивов с зубчатым ремнем, соединенных с 1-дюймовыми промежуточными валами, установленными в опорных подшипниках. Конечная передача представляет собой цепную звездочку и крепится к первичному валу сцепления.

(Примечание. Используемые нами зубчато-ременные приводы Gilmer являются надежными, но дорогими компонентами.Эти детали можно заменить обычными звездочками и цепями, но имейте в виду, что коленчатый вал двигателя может вращаться со скоростью, превышающей рекомендованную для некоторых цепей.)

Поскольку дюйм кривошипа изначально сопрягался с муфтой (и, конечно же, мы не использовали силовую установку VW), нам пришлось попросить машиниста изготовить переходную муфту и нарезать ее метчиком 28 мм с шагом 1,5. Мы также попросили его прорезать шпоночные пазы в приводных валах для установки шкивов и звездочек.

Затем, чтобы поддержать вал и его подшипник, мы вырезали и просверлили пластину 1/2 дюйма — используя колокол VW в качестве шаблона — перед сваркой участка трубы Schedule 40 диаметром 5 дюймов и длиной 1-1 / 2 дюйма. к его центру. Круглая плоская пластина размером 3/8 дюйма на 5-1 / 2 дюйма, приваренная к концу этой трубы, служила опорой для подшипника. . . и вся сборка была установлена ​​на нужное расстояние от колокола с помощью плоской металлической распорки 1/8 дюйма, вырезанной по шаблону и просверленной в соответствии с основной пластиной.

ЕСТЬ БОЛЬШЕ ЗА

Итак, мы описали «голый» трактор и ходовую часть. В следующем выпуске мы подробно расскажем о производстве топливного бака и деталей из листового металла покажет вам конструкцию ручного гибочного тормоза, который стоит намного меньше, чем коммерческая модель). . . доделать тормозную и электрическую системы. . . и расскажем, как мы построили трехточечную навеску и гидравлический подъемник, а также дополнительную коробку отбора мощности для использования со специализированным оборудованием.

Так что внимательно посмотрите на фотографии и иллюстрации в галерее изображений, которые сопровождают эту статью, и следите за выгодной покупкой небольших двигателей и компонентов Volkswagen. . . если повезет, вы сможете связаться с нами до того, как следующий выпуск дойдет до вашего дома!

ПРИМЕЧАНИЕ РЕДАКТОРА: Поскольку ограниченное пространство не позволяет детально описать каждый этап строительства этого проекта, научные сотрудники MOTHER находятся в процессе объединения — для тех из вас, кому может потребоваться больше деталей, чем самое необходимое, что появляется в журнале, — step -пошаговые иллюстрированные планы на наш трактор.Чтобы заказать набор, посетите наш магазин новостей Матери-Земли.

Продолжайте строить свой мини-трактор своими руками с помощью этих планов проекта:

• Как построить недорогой самодельный мини-трактор (часть 2)
• МАТЕРИНСКАЯ сельхозтехника: самодельные аксессуары для тракторов (часть 3)
• Изготовить самодельный тракторный отвал (часть 4)


ПРОИЗВОДИТЕЛИ САДОВЫХ ТРАКТОРОВ (12-20 ЛОШАДЕЙ)

Для тех, кто не хочет заниматься проектом такого масштаба, но рассматривает возможность покупки рабочего садового трактора, мы составили следующий список производителей.В идеале вам следует обратиться к местному дилеру для уточнения деталей. . . однако указанные ниже фирмы отправят информацию о продукте по запросу.

Allis-Chalmers Corporation
Газонное и садовое оборудование
Милуоки, Висконсин

Ariens Company
Brillion, Висконсин

The Bolens Corporation
Порт Вашингтон, Висконсин

Deere & Company
Don Schuberg
Подразделение потребительских товаров
Moline, Illinois

Engineering Products Company
Waukesha, Wisconsin

Ford, тракторы и навесное оборудование
Трой, Мичиган

Gilson Brothers Company
Плимут, Висконсин

Gravely International, Inc.
Клеммонс, Северная Каролина

International Harvester
Equipment Group, департамент
Чикаго, Иллинойс

J I Case, компания Tenneco
Подразделение наружного силового оборудования
Winneconne, Wisconsin

Kubota Tractor Corporation
Комптон, Калифорния

Massey-Ferguson, Inc.
Де-Мойн, Айова

Mitsubishi Tractor Division
Sumitomo Corporation of America
Нью-Йорк, Нью-Йорк

Sears, Roebuck and Company
Sears Tower
Чикаго, Иллинойс

Speedex Tractor Company
Равенна, Огайо

Wheel Horse Products, Inc.
Саут-Бенд, Индиана

Yanmar Tractor (США, Inc.)
Dept. TMEN, 476 Country Club
Bensenville, Illinois 60106


Первоначально опубликовано: июль / август 1982 г.

9412 Трехточечная сеялка для нулевой обработки зерна

9412-10 10 (3) 11.5 (3,51) 24 (846) 3 876 (1,758) От 5 до 10 л.с. / фут при глубине заделки семян
9412-12.5 12,5 (3,8) 15 (4.57) 37 (1 304) 5,110 (2,318) От 5 до 10 л.с. / фут при глубине заделки семян

LAMMA 365 — Новости — Мастерская: посев травы в кукурузу самодельной сеялкой

Увидев междурядный посев в Германии, Оливер Макинтош из WJ и LA Mackintosh сказал, что он увидел достоинства этой практики и решил построить свою собственная междурядная сеялка.

Это было в 2015 году и было частью его последней годовой диссертации в Университете Харпера Адамса, посвященной здоровью почвы и эрозии.

Бизнес-фермы недалеко от Донкастера, Йоркшир, с площадкой по переработке отходов, возделыванием сельскохозяйственных культур и сбором кукурузы для внутрихозяйственного блока AD, что может быть богатым на события, говорит г-н Макинтош, с большим количеством насыщенных торфяных полей, с которыми придется бороться в октябре. В этом году компания собрала 1 400 га кукурузы.

Чтобы решить проблемы, связанные с уборкой кукурузы и обеспечить структуру влажной почвы, г-н Макинтош приступил к созданию своей собственной машины, поскольку в то время на рынке Великобритании ее не было.

Он объясняет; «Модель, которая сейчас используется на ферме, — это второй дизайн. Я хотел доказать, что идея сработает в первую очередь, поэтому сделал ее по дешевке, с частями, собранными со всего двора и поднятыми в секонд-хендах ».

Первая конструкция, способная сеять восемь рядов, была построена с использованием старой рамы сеялки Stanhay и сошников Suffolk. Они были получены от буровой установки, которая не была продана на ежемесячной распродаже оборудования Cheffins, но была закуплена после мероприятия г-ном Макинтошем.Когда сеялка была разобрана, а междурядная машина собрана и готова к валкованию, первая посевная трава была посеяна в июне 2015 года.

«Идея сработала, и в междурядьях между кукурузой росла трава, — говорит г-н Макинтош. «Однако это было отнюдь не идеально. Сошники Suffolk не проникают в твердую почву, а при движении за трактором они просто кладут посевной материал сверху. Это привело к неравномерному всходу, и, поскольку за сошником не было уплотнения, некоторые из них просто попали в воздушные карманы и не всплыли.

«Этот урожай, области, которые были засеяны и хорошо всходили, прошли лучше, что вселило в меня достаточно уверенности, чтобы переосмыслить и переделать сеялку».

Была закуплена вторая рама, такая же, как и раньше, но был выбран другой сошник. Дисковые сошники Weaving теперь присутствуют на текущей модели — по словам г-на Макинтоша, это гораздо лучший выбор. Г-н Макинтош говорит, что при использовании двухдискового сошника семена помещаются на более равномерную глубину и засыпаются землей, которая падает обратно в пустоту, прорезанную дисками.В задней части сошников находится резиновое колесо, которое укрепляет посевную прорезь.

«Рама имеет небольшие колебания на каждом из гидравлически складывающихся крыльев, поворачиваясь посередине, обеспечивая ограниченное копирование контура. Сошники защищены пружиной от твердых предметов », — говорит он.

Для подачи и распределения семян травы по 16 сошникам используется сеялка Stocks TurboJet с восемью выходами. В каждом ряду установлены два сошника на расстоянии 250 мм друг от друга, оставляя одинаковое расстояние между всеми посаженными растениями.На трубе от сеялки установлен Y-образный элемент, позволяющий равномерно распределять посевной материал между сошниками.

Фермеры строят сверхточную систему GPS с ограниченным бюджетом

Все больше фермеров обращаются к системам GPS, чтобы повысить точность их полевых операций и облегчить жизнь операторам.

Но несмотря на то, что цены на некоторые более простые системы начинают снижаться, стоимость настройки машины для полного автоматического управления может быть невероятно высокой.

Кроме того, обычно есть сборы, которые нужно платить, если вы хотите разблокировать определенные функции и годовые подписки для наиболее точных сигналов коррекции, которые имеют решающее значение для таких работ, как бурение.

См. Также: 6 вариантов бюджетной системы GPS-наведения для фермеров

Однако во всем мире есть ряд фермеров, которые исключают посредников, разрабатывая свои собственные системы.

В некоторых случаях их отправной точкой является программное обеспечение с открытым исходным кодом под названием AgOpenGPS, созданное канадским фермером Брайаном Тишлером.

Тот факт, что это «открытый исходный код», означает, что любой может использовать и изменять его по своему усмотрению. И что очень важно, любые успешные изменения, которые они вносят, могут быть представлены для улучшения его работы.

Для менее технических специалистов существуют также несколько более простые в использовании платные системы, такие как программное обеспечение Cerea испанского производства, MachineryGuide из Венгрии и EFarmer из Нидерландов.

По сути, все эти программы могут быть загружены на планшетный компьютер, подключены к простому приемнику GPS, а их встроенная световая панель может использоваться для более точного управления автомобилем.

Но с некоторыми ноу-хау (совсем немного в некоторых случаях) они могут быть адаптированы для работы с полной системой автоматического рулевого управления с поправкой RTK с точностью до пары сантиметров.

Двумя такими предприимчивыми людьми являются сын фермера Сомерсета Чарльз Квик и австрийский фермер Андреас Ортнер.

Оба использовали программное обеспечение, подобное этому, чтобы их тракторы работали на полном автоматическом управлении с точностью RTK, но каждый из них использовал несколько иной подход. Вот как они это сделали.

Чарльз Квик © Джеймс Эндрюс

Charles Quick, Keirles Farm, Thurloxton, Taunton, Somerset

Во время учебы в Ноттингемском университете Чарльз Квик сумел создать свою собственную очень впечатляющую систему автоматического управления и сеть RTK.

На общую сумму 1200 фунтов стерлингов он переделал ферму Massey Ferguson 7480 Dyna VT мощностью 145 л.с. (которая не была готова к автоматическому управлению), чтобы она управлялась сама собой без каких-либо двигателей, прикрученных к рулевому колесу.

Он также будет управлять с точностью до 3 см, выполнять автоматические повороты на разворотной полосе и обеспечивать управление секциями для таких орудий, как опрыскиватель и разбрасыватель удобрений.Также нет постоянной абонентской платы, чтобы заставить его работать.

Чтобы купить коммерческую версию этой установки, вы можете посмотреть счет на сумму более 10 000 фунтов стерлингов, плюс потенциально выложить несколько сотен фунтов в год на подписку на сигналы.

Г-н Квик начал свой проект в начале прошлого года, когда он решил пройти годичный курс информатики в середине своей степени по растениеводству.

Изначально ему было поручено создавать компьютерные игры, которые он находил «довольно скучными», поэтому он отправился на поиски чего-то более интересного.«Я предпочитаю программирование, которое можно использовать в реальном мире», — говорит он.

Когда он и его отец Эндрю подумывали об инвестировании в систему GPS для своей фермы площадью 280 га недалеко от Тонтона, Сомерсет, Чарльз обратил на это свое внимание.

К осени он запустил свое творение и начал его опробовать. «У меня есть несколько неприятных моментов, когда я использовал его для сверления, но я не настраивал его полностью», — говорит он.

Теперь, когда чувствительность рулевого управления определена, все работает хорошо, с редкими сбоями, — говорит он.

Сама система состоит из трех частей: планшетного компьютера с программным обеспечением AgOpenGPS, системы RTK с базовой станцией и приемником и блока управления гидравлическим рулевым управлением.

Описание специфики требует некоторого времени, так что налейте себе глотка, дорогие читатели.

Техник

Для планшета г-н Куик выбрал стандартный Acer Switch Alpha 12. На него было загружено программное обеспечение с открытым исходным кодом, и настройки были скорректированы так, чтобы он взаимодействовал с остальной частью установки.

Планшет Acer © Джеймс Эндрюс

RTK-часть головоломки немного сложнее. Он использует базовую станцию ​​во дворе, которую он собрал сам, используя дешевую антенну и старый сверлильный диск, который действует как заземляющий слой, чтобы гарантировать получение чистого сигнала.

Самодельная базовая станция © Джеймс Эндрюс

Базовая станция © Джеймс Эндрюс

Он подключен к простому GPS-приемнику Ublox, который генерирует сигнал коррекции RTK, который, в свою очередь, передается через Интернет через мини-компьютер, известный как Raspberry Pi.

См. Также: Как обновить свой парк до системы автопилотирования за 20 000 фунтов стерлингов

Со стороны трактора есть GPS-приемник Ublox, который принимает этот сигнал через соединение 4G планшетного компьютера. Затем он загружается в программное обеспечение AgOpenGPS и используется для повышения точности его позиционирования.

Наконец, программное обеспечение отправляет сигнал положения в его особенно умную самодельную гидравлическую систему рулевого управления, которая автоматически поворачивает колеса, чтобы трактор оставался на одной линии.

Датчик угла поворота рулевого колеса © Джеймс Эндрюс

Другой мини-компьютер под названием Arduino формирует мозг для системы рулевого управления.Это дешевое и удобное устройство, с которого часто начинают работать программисты начального уровня, и его можно купить примерно за 20 фунтов стерлингов.

Компьютер Arduino и блок GPS © Джеймс Эндрюс

Сигнал положения, а также показания датчика угла поворота рулевого колеса на оси и датчика наклона в кабине передаются в Arduino. Затем программа мистера Куика определяет, где должен находиться трактор, и посылает еще один сигнал на электрогидравлическое пропорциональное значение.

Тройник гидроцилиндра рулевого механизма © James Andrews

Он подключается непосредственно к цепи рулевого управления трактора и при получении сигнала перекачивает масло в одну или другую сторону гидроцилиндра, тем самым поворачивая колеса в правильном направлении.

Сам клапан питается от гидравлического контура трактора, чувствительного к нагрузке, и включается и выключается с помощью резервного переключателя на подлокотнике трактора.

Проблемы прорезывания зубов

Поскольку комплект находится в зачаточном состоянии, было несколько недоработок и ошибок, которые необходимо исправить. Это означает, что он немного чувствителен к отключению от сети и часто требует ручного ввода, чтобы напомнить ему, к какому USB-порту подключен каждый из элементов.

Что касается рулевого управления, настройки чувствительности также были «немного сбиты с толку», поэтому трактор либо пере-, либо недокорректировал.Но после корректировки настроек в программном обеспечении AgOpenGPS г-н Куик смог идеально их подрезать.

Теперь единственная проблема — это компенсация наклона, точность которой составляет около 10 см. «Мне нужно поработать над математикой, чтобы улучшить это», — говорит он.

Кроме того, с точки зрения безопасности автоматическое рулевое управление не отключается автоматически, когда водитель берет руль. Это означает, что он будет пытаться вернуться в линию, даже когда водитель будет тянуть за руль.

Однако нажатие кнопки на подлокотнике полностью отключает его, а в аварийной ситуации кабель питания к гидравлическому клапану также можно вытащить.

Эту кнопку подлокотника также можно использовать на разворотной полосе, чтобы водитель мог взять на себя управление и выполнить поворот, но программное обеспечение также способно сделать это само.

В этом полуавтономном режиме трактор будет двигаться по полю, при этом водителю не нужно прикасаться к колесу или нажимать какие-либо кнопки.

Что дальше?

Чтобы увеличить расстояние, на котором будет работать его система, г-н Куик также рассматривает возможность модернизации своего передатчика и приемника GPS.

Нынешние устройства Ublox L1 обычно работают на расстоянии до 10 км от базовой станции, но версии L2 более высокого уровня увеличивают это расстояние примерно до 30 км.

Он также надеется запрограммировать устройство на выполнение изогнутых линий A-B. По его словам, на данный момент программа работает только с прямыми линиями, что не идеально для некоторых областей неправильной формы.

«Я разговаривал об этом с Брайаном Тишлером на днях, и оказалось, что это очень сложная часть программирования, поэтому, если кто-либо из крупных производителей захочет поделиться этим со мной, я был бы очень благодарен!»

Mr Quick также собирает вторую систему, которая будет работать с фермерским трактором Massey Ferguson 6290.

Поскольку у этого трактора нет гидравлической системы с измерением нагрузки, он планирует соединить рулевой клапан с золотниковым клапаном, который можно настроить на постоянную подачу.

Он также рассматривает возможность адаптации этого комплекта, чтобы он подходил к их комбайну Lexion 630 Montana.

Гидравлический клапан © Джеймс Эндрюс

Несмотря на успех и относительно низкую стоимость системы, г-н Квик не уверен в том, что продавать ее другим фермерам.

Это отчасти потому, что им было бы трудно помочь им в решении любых проблем, с которыми они столкнулись, но также и потому, что это не в духе программирования с открытым исходным кодом.

«Мне не нужно было платить за программное обеспечение, с которым я начинал, поэтому, когда я доведу его до совершенства, я могу поделиться планами на свою систему, чтобы другие люди могли попробовать».

Andreas Ortner, Грац, Австрия

Андреас Ортнер

Андреас Ортнер управляет пахотной и свинофермой площадью 50 га недалеко от Граца в холмистой юго-восточной австрийской земле Штирия.

Он выращивает кукурузу, ячмень, пшеницу и сорго, большая часть которых скармливается его свиньям, и разработал собственную систему наведения и системы автоматического управления RTK.

Они установлены на всех трех тракторах John Deere, в том числе на John Deere 7530 мощностью 180 л.с., 6354 на 150 л.с. и 6320 на 110 л.с.

Машины 6534 и 6320 используются для разбрасывания удобрений, опрыскивания и других легких работ и имеют простую настройку визуального руководства.

Но его буровой трактор 7530 оснащен самодельной системой автоматического рулевого управления RTK, которая может работать с точностью около 2 см.

См. Также: 7 бюджетных систем наведения GPS на тесте

Изначально все системы Ортнера были основаны на готовом программном обеспечении под названием Cerea, но, как и Чарльз Квик, он работал с AgOpenGPS и постепенно переходит на его использование.

Это программное обеспечение загружается на серию планшетных компьютеров и ноутбуков на базе Windows (по одному на каждый трактор), включая Trekstor, Chuwi и Panasonic, все из которых стоят менее 300 фунтов стерлингов.

Для простой настройки он подключается к базовому GPS-приемнику, но для более точной версии на буровом тракторе 7530 ему требовался корректирующий сигнал RTK.

Это была система под названием Reach, созданная российской фирмой Emlid. Он использует базовую станцию ​​GPS во дворе для отправки сигнала коррекции через Интернет.

Приемник на тракторе принимает сигнал через точку доступа Wi-Fi, состоящую из беспроводного маршрутизатора с сим-картой, установленной в кабине трактора.

Затем он загружается в планшетный компьютер, на котором запущено его программное обеспечение для навигации Cerea или AgOpenGPS, через простое соединение USB.

Для установки автоматического управления он прикрепил антенну GPS-приемника к кронштейну, установленному на передней навеске трактора. Очевидно, это обеспечивает более быструю корректировку курса, чем установка на крыше.

Но для тракторов с более простым ручным управлением он расположил его на крыше, чтобы обеспечить лучший обзор неба. Он, по-видимому, также более точен, поскольку расположен ближе к водителю.

Что касается элемента автоматического рулевого управления на 7530, г-н Ортнер выбрал моторизованную систему, которая поворачивает рулевое колесо трактора, а не более сложную установку, встроенную в гидравлику.

Он работает аналогично EZ-Steer компании Trimble, но вместо того, чтобы покупать его, он решил сделать свой собственный.

Большинство компонентов для этого было получено от канадского специалиста по электронике Phidgets, включая двигатель, кодировщик и блок управления.

После сборки он был прикреплен к рулевому колесу и подключен к планшету с программным обеспечением Cerea или AgOpenGPS. Затем он отправляет сигнал направления рулевого управления обратно на устройство.

В целом система стоила менее 2000 фунтов стерлингов, в том числе около 400 фунтов стерлингов за комплект Reach RTK, 150 фунтов стерлингов за программное обеспечение Cerea, 250 фунтов стерлингов за компоненты для построения системы рулевого управления и около 300 фунтов стерлингов за каждый из планшетов Windows.

Emlid также предлагает более сложную версию Reach под названием Reach RS. Эти устройства являются автономными, а аккумулятор и антенна размещены в водонепроницаемом корпусе.

Они стоят менее 600 фунтов стерлингов и могут напрямую связываться с планшетом, на котором установлено программное обеспечение GPS, через Wi-Fi или Bluetooth.

Что дальше?

Хотя нынешняя система работает хорошо и обеспечивает точность рулевого управления около 2 см, г-н Ортнер рассматривает возможность тестирования более дорогой системы GPS с двумя антеннами.По его словам, это должно обеспечить еще более точные заголовки с точностью до сантиметра.

Он также запрограммировал мини-компьютер Arduino для управления платой реле для автоматического управления секциями своего опрыскивателя. Он получает свои команды от программного обеспечения Cerea, запущенного на его планшете с Windows.

Г-н Ортнер также работает с Emlid и AgopenGPS над разработкой и улучшением их программного обеспечения. «Для меня это хобби, и мне нравится помогать в AgOpenGPS, потому что это открытый исходный код», — говорит он.

AgOpenGPS

Для всех, кто хочет узнать больше об AgOpenGPS, есть обширные обсуждения на Северо-Американском форуме комбайнов.

Добавить комментарий

Ваш адрес email не будет опубликован.
