Самодельный рекуператор для загородного дома с КПД 80% / Хабр

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

Теоретическая часть очень проста.

Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.

Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.

Подумав и порисовав

я приступил к закупкам материалов и изготовлению устройства.

Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.

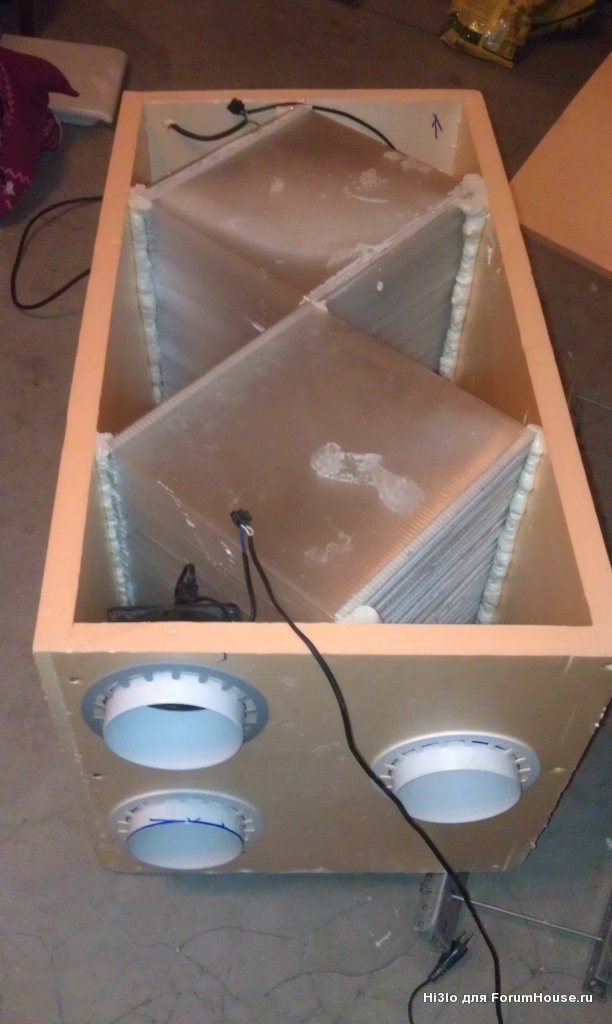

Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели

и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.

Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.

Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t[рек]-t[внешн])/(t[внутр]-t[внешн]) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой «мощности» рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

Видео процесса создания рекуператора:

чертежи- Инструкция и Фото +Видео

Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению. Невозможно представить себе комфортное проживание в загородном доме без грамотно обустроенной вентиляционной системы, так как именно она является залогом того, что в вашем доме будет здоровый микроклимат. И, тем не менее, большинство владельцев с настороженностью относятся к тому, чтобы установить вентиляцию, так как боятся получить непомерные счета за электрическую энергию. Если такие же сомнения стали терзать и вас, советуем рассмотреть такое устройство для частного дома, как рекуператор.

Это небольшой по габаритам агрегат, который совмещается с приточно-вытяжной вентиляцией и он исключает перерасход электрической энергии в зимнее время, когда для воздуха потребуется дополнительное прогревание. Самый доступный и эффективный вариант – это сделать рекуператор воздуха своими руками.  Что это за устройство, и по какому принципу оно работает? Об этом мы и поговорим.

Содержание:

• 1 Принцип действия и особенности агрегата
  • 1.1 Понятие процесса
  • 1.2 Эффективность устройства
  • 1.3 Основные разновидности конструкции
• 2 Рекуператор своими руками
  • 2.1 Инструменты и приспособления
  • 2.2 Чертежи
  • 2.3 Расчет устройства
• 3 Заключение

Принцип действия и особенности агрегата

Понятие процесса

Итак, что представляет собой рекуперация тепла? Это особый процесс теплообмена, при котором не прогретый воздух с улицы нагревается благодаря выходящему потоку воздуха из помещения.

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

• Цены на энергоносители.
• Цена установки устройства.
• Затраты, которые связаны с обслуживанием устройства.
• Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке».

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(t_пост –  t_улицы)/(t_комн –  t_улицы)

• t_пост – это температура поступившего воздуха (после рекуперации).
• t_улицы – температура на улице.
• t_комн – температура в доме по рекуперации.

Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

• Пластинчатые.
• Роторные.
• С отдельными теплоносителями.
• Трубчатые.

Конструкция	КПД	Особенности
Теплообменник пластинчатого вида с перекрестным током	От 60 до 80%	Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным током	От 70 до 80%	Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластиках	От 80 до (!) 90%	Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типа	От 85 до 95%	Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменник	От 75 до 85%	Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

• Большой вес.
• Требуется регулярный ремонт и техническое обслуживание.
• Сложно починить устройство своими руками, сделать его вновь работоспособным.
• Воздушные массы смешиваются.
• Зависимость от электроэнергии.

Обратите внимание, что устройство вентиляции с трубчатыми элементами, а еще отдельными теплоносителями почти нельзя сделать в домашних условиях, даже если у вас будут все чертежи и схемы.

Рекуператор своими руками

Рекуператор воздуха сделать несложно, если подобрать верную конструкцию. Самой простой с точки зрения выполнения будет пластинчатая система. У такой модели есть и большие плюсы, и не менее заметные минусы. Если говорить о преимуществах, то даже сделанный своими руками рекуператор воздуха для частного дома даст вам:

• Высокий уровень КПД.
• Не потребуется привязка к электричеству.
• Простота и надежность конструкции.
• Доступность материалов и функциональных элементов.
• Длительный срок эксплуатацию.

Но перед тем, как начать делать рекуператор воздуха своими руками, уточните все преимущества и недостатки модели. Главный недостаток – это обледенение при сильном морозе. На улице уровень влажности не настолько высокий, как в комнате, и если на нее не воздействовать, она начнет превращаться в конденсат. При морозе высокая влажность будет способствовать образованию наледи.

Есть несколько способов того, чтобы защитить устройство рекуператора от обмерзания. Это специальные решения небольшого размера, которые отличаются эффективностью и способом реализации:

• Воздействие термическим путем на конструкцию, и благодаря этому наледь не будет задерживаться внутри системы (при этом КПД будет уменьшено на 20%).
• Отвод воздушных масс от пластин механическим путем, получается принудительный отогрев льда.
• Дополнение вентиляционной системы целлюлозными кассетами, которые будут поглощать  избыточную влагу. Она будет перенаправлена в жилье, и при этом не только будет устранен конденсат, но и получится эффект увлажнения.

Большинство специалистов сошлись на мнении, что целлюлозные кассеты на сегодняшний день – это лучшее решение. Они будут функционировать при любой погоде за окном, и при этом не будет потребление электричества, не потребуется канализационный отвод и контейнер для конденсата.

Инструменты и приспособления

Итак, что следует подготовить перед тем, как начать сборку домашнего агрегата пластинчатого вида? Специалисты советуют обратить свое внимание на такие материалы:

1. Листы алюминия (подойдет поликарбонат или текстолит). Обратите внимание на то, что чем тоньше будет материал, тем лучше будет теплообмен. Приточная вентиляция в таком случае будет функционировать лучше.
2. Деревянные рейки (с шириной 1 см и толщиной 0,2 см). Они должны быть помещены между соседними пластинками.
3. Минеральная вата (толщина до 4 см).
4. Фанера или металл для изготовления корпуса устройства.
5. Уголок.
6. Клей.
7. Метизы.
8. Герметик.
9. Вентилятор.
10. 4 фланца (под сечение трубы).

Важно! Диагональ корпуса обязательно должна соответствовать ширине теплообменника. Что касаемо высоты, то она должна быть отрегулирована под общее число пластин и их толщину при связке с рейками.

Чертежи

Листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании  уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления.  Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

Расчет устройства

Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

Ǫ=0,355 * L * (t_комн –  t_нач. )

• Ǫ – производительность (м³/сек).
• L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м³/час  на того, кто  в помещении постоянно, и 25 м³ на тех, кто находится в помещении временно).
• (t_комн –  t_нач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

КПД=(t_рекуп –  t_улич)/ (t_дом –  t_улич)

• Температура, поступающая с улицы до рекуперации (t_улич).
• Температура, поступающая в дом после рекуперации(t_рекуп).
• Температура, выходящая из дома до рекуперации (t_дом).

Заключение

Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.

Как собрать — Воздухо-воздушный теплообменник с поперечным потоком своими руками HRV

Сообщение блоггера LouDawson.com Лу Доусона | 12 февраля 2016 г.

Готовый теплообменник, расположенный под потолком офисной мастерской. Фактический теплообменник покрыт блестящей пузырчатой ​​изоляцией, белая трубка, выступающая влево, является впускным отверстием для внутреннего воздуха, она удлинена, чтобы предотвратить короткое замыкание входных/выходных вентиляционных отверстий. Два вентилятора с регулируемой скоростью — это черные объекты, расположенные на концах. Нажмите на все изображения, чтобы увеличить.

Моя студия-офис-мастерская, где мы занимаемся горнолыжным снаряжением и многим другим, переделана, чтобы сделать ее достаточно герметичной. Ему нужна вентиляция. Летом здесь, в нашем умеренном климате, я могу просто открыть окно и подпереть коробчатый вентилятор, если мне нужно больше, чем нормальный приток инфильтрационного воздуха. Но платить за обогрев атмосферы планеты во время наших горных зим не входит в наш бизнес-план. Решение : воздухо-воздушный теплообменник свежего воздуха, также известный как вентилятор с рекуперацией тепла или «HRV». Но хочу ли я продавать свою душу за дорогое коммерческое устройство, которое, как я слышал, перестает работать всего через несколько лет? Забудь это. Сделай сам на помощь.

Я придумал этот дизайн «сделай сам» с помощью сиденья из штанов, основываясь на многолетнем опыте работы с сантехническими и вентиляционными деталями, а также на знакомстве с основами теплообмена воздух-воздух. Это просто. Легко переосмыслить. Мой дизайн рассчитан на долгие годы, это не временный научный эксперимент.

Суть : Установите что-то, что направляет поток воздуха снаружи рядом с воздухом, выдуваемым из помещения — вы меняете местами два потока — и позволяете одному воздушному потоку нагревать/охлаждать другой, чтобы вы «восстанавливали» энергию. Для этого вам нужен «элемент» или «ядро», которое хорошо проводит тепло, способ прохождения воздуха рядом с ядром и оболочка, вмещающая все это. Вентиляторы с регулируемой скоростью, изоляция и беспроводные термометры дополняют конструкцию этого HRV.

Мой проект делает все это достаточно просто. Сердцевиной этого теплообменника является 3-дюймовый алюминиевый ребристый расширяемый воздуховод-«осушитель». Алюминий обладает высокой теплопроводностью, поэтому является хорошим материалом для сердцевины теплообменника. Корпус-оболочка представляет собой 4-дюймовую тонкостенную белую водопроводную трубу из ПВХ CL200. (Обратите внимание, комментаторы предполагают, что жесткая алюминиевая воздуховодная труба будет работать так же, как расширяемый воздуховод сушилки, и с ней будет легче работать. Я согласен. Если вы строите, используйте жесткий воздуховод, возможно, с наклеенными пенопластовыми точками для прокладок.)

Тестирование временной затяжки буровой установки через окно на холодный наружный воздух здесь, в Колорадо, моя конструкция с самого начала работала довольно хорошо. Наверное, можно было бы короче. Наличие слишком большой площади поверхности ядра на самом деле ничему не вредит, это просто сбивает с толку ваши наблюдения за эффективностью, потому что поступающий воздух продолжает «закаляться» за пределами равномерного обмена энергией. Все это можно контролировать с помощью скорости воздуха, а также размера, так что не зацикливайтесь на размере. Укоротить теплообменник легко, удлинить сложнее.

Спецификация трубы важна. Обычный график 40 ПВХ имеет слишком толстые стенки, чтобы обеспечить достаточное воздушное пространство вокруг алюминиевого сердечника воздуховода. «Дренажная» или «канализационная» труба ПВХ имеет достаточно тонкие стенки, чтобы создать воздушное пространство, но не имеет внешнего диаметра обычной трубы сортамента 40, что ограничивает ваши варианты фитингов. Труба из ПВХ класса 200 имеет такой же внешний диаметр, как и труба сортамента 40, но с более тонкой стенкой, поэтому вокруг сердцевины достаточно места для потока воздуха. Идеально. (Другие типы труб могут быть лучше, но их поиск в нашей горной долине занимает много времени, см. примечания ниже).

Сборка

Длина, которую я выбрал, несколько произвольна (оболочка 8 футов). Тестирование показало, что этот размер полностью соответствует моему выбору вентиляторов (см. список деталей ниже) и, возможно, может работать с большими объемами воздуха. Вам понадобится место, где вы сможете установить что-то такой длины, не испортив интерьер; место с температурой окружающей среды, близкой к вашей жилой площади. В доме может подойти подвал или подвал. На чердаке будет слишком жарко летом и слишком холодно зимой. Для жилого использования творческий подход к местоположению может быть столь же важен, как и фактическое проектирование, поскольку вам необходимо учитывать такие вещи, как распределение свежего воздуха. Более того, расположение вентиляционного отверстия, которое втягивает воздух в помещении у потолка, использует стратифицированный более теплый воздух, который в противном случае просто хранит неиспользованную энергию. Здесь, в моем однокомнатном магазине размером 25 x 20 футов, я просто забрался к потолку сбоку от деревянной балки, идущей по центру комнаты. Это работает, поэтому выглядит красиво. Если бы это не сработало, я бы оставил его там, чтобы смирить себя.

Имейте в виду, что вам нужно будет сделать примерно 5-дюймовое круглое отверстие во внешней стене, убедиться, что требуемое расположение отверстия не прорезает элемент каркаса стены, и, конечно же, подумайте о косметике и солнечном обогреве вашего дома. вентиляция (подробнее об этом ниже). Внутренние вход и выход разделены достаточно далеко, чтобы избежать короткого замыкания вентиляции. Внешние вентиляционные отверстия также должны быть разделены, это не так критично, как в помещении, поскольку снаружи воздух обычно немного дует.

Начните с 8-футового куска 4-дюймовой трубы из ПВХ, желательно на верстаке, а не на коленях.

1. Возьмите 4-дюймовые тройники из ПВХ. Сделайте заглушки, вставив 5-дюймовый кусок 4-дюймового ПВХ в одну сторону ваших 4-дюймовых Т-образных фитингов. Забейте трубу из ПВХ пластиковым или резиновым молотком, пока соединение не станет плотным. Не переусердствуйте (позже может понадобиться перевернуть) и ничего не склеивайте. Более того, будьте осторожны, чтобы ничего не испортить или иным образом не повредить, поэтому вы можете вернуть большую часть деталей в свой крупный магазин, если вам не понравится результат. Ваши резиновые муфты 3×4 будут установлены на 5-дюймовых кусках 4-дюймового ПВХ, но пока не устанавливайте муфты 3x4s.

Ваши «заглушки» будут выглядеть вот так. Резиновая гибкая муфта 3×4 центрирует 3-дюймовый сердечник трубы внутри 4-дюймовой оболочки, так что воздух может обтекать сердечник.

2. Растяните алюминиевый воздуховод примерно на 7 футов. Прикрепите 3-футовый кусок 3-дюймового ПВХ к одному концу алюминиевого профиля (это ваша внутренняя сторона) и 18-дюймовый кусок 3-дюймового ПВХ к другому концу алюминиевого профиля. Я сделал несколько соединительных втулок из алюминиевых соединителей воздуховодов сушилки и заклеил стыки клейкой лентой. Вы не сможете получить доступ к этим соединениям для обслуживания, и если они выйдут из строя, система не будет работать, поэтому подумайте о том, чтобы затянуть несколько проволочных стяжек поверх клейкой ленты или иным образом добавить страховку.

Растягивание вентиляционного канала сушилки, используемого в качестве сердцевины. Будьте осторожны, чтобы не сжать или сжать, держите его красивым и круглым.

3. Вставьте получившуюся сердцевину в 4-дюймовую оболочку из ПВХ.

4. Наденьте торцевые заглушки (из шага 1) на концы сердечника и запрессуйте 4-дюймовые Т-образные фитинги на концах 4-дюймовой оболочки.

5. Распылите немного воды на выступающую 3-дюймовую трубу и наденьте резиновые муфты 3×4 так, чтобы они соединили 3-дюймовую ПВХ-трубу с 4-дюймовой.

Стыки сердечника сделаны из алюминиевого листа и ленты Gorilla Tape. Добавьте много ленты для хорошей герметизации. Я не использовал кремний, так как хотел, чтобы все было обратимо, если я разберу его, чтобы проверить наличие проблем с плесенью и уплотнением.

6. Важный шаг: вам нужно что-то, чтобы держать воздушное пространство между ядром и оболочкой открытым. В некоторых сборках, которые я видел на Youtube и в других местах, используются куски липкой пены и тому подобные вещи, чтобы отделить одну поверхность от другой. Мне хотелось чего-то более стабильного и механического, поэтому я вкрутил несколько десятков крепежных винтов в кожух трубы из ПВХ на тщательно рассчитанной глубине, чтобы они служили прокладкой для основного компонента. Убедитесь, что три винта на каждом конце корпуса поддерживают 3-дюймовую трубу из ПВХ. Таким образом, как только фитинг 3×4 затянут, 3-дюймовый ПВХ поддерживается и стабилизируется. См. список деталей для размеров крепежных винтов, которые я использовал, но из-за точного выбора материалов обязательно оцените свою собственную установку и выберите винты правильного размера. Я поместил шайбы под головки винтов, чтобы настроить точную глубину проникновения.

Обратите внимание, что вы используете «винты», потому что у них плоский конец, который не проткнет алюминиевый сердечник, если вы будете осторожны с глубиной и повернете оболочку так, чтобы вы вставляли винты сверху, позволяя сердцевина, чтобы отойти от винта, как вы вставляете. Я разобрал свой прототип и осмотрел его, винты не повредились, но я был очень осторожен, вставляя их.

Чтобы разместить крепежные винты для центрирования сердечника, начертите на корпусе триаду прямых линий, используя верстак в качестве ориентира, просто проведите маркером по прокладке, в этом случае я устанавливаю маркер на рулон ленты.

Измерение по трем рядам винтов на равном расстоянии, так что внутренний сердечник хорошо и равномерно отделен от оболочки, создавая воздушное пространство для потока.

Крепежный винт с шайбами ​​для точного ввинчивания. Важно, чтобы эти винты не делали отверстий в сердечнике.

Поместив винты в направляющие отверстия, они легко ввинчиваются в пластик.

7. Теперь у вас должен получиться длинный кусок 4-дюймовой трубы с 3-дюймовыми заглушками, выступающими с обоих концов. Чем длиннее заглушка уходит внутрь вашего жилого помещения, тем короче — к дневному свету.

8. Установите теплообменник так, чтобы наружный конец (с более короткой 3-дюймовой трубой) выходил на дневной свет. В моем случае я прорезал довольно аккуратное отверстие в наружном сайдинге здания, снял Т-образный фитинг с внешнего конца моего теплообменника, вставил 4-дюймовый ПВХ через отверстие, затем заменил Т-образный фитинг снаружи, чтобы он действовал как воротник, плотно прилегающий к сайдингу здания, чтобы помочь привести в порядок внешний вид вещей. Наклоните весь теплообменник в сборе не менее чем на 1/4 дюйма на фут наружу, чтобы любой конденсат быстро стекал наружу. Вам понадобится какая-то система поддержки в помещении. Я установил на стороне потолочной балки, для чего потребовалось просто использовать скобы для одной трубы и винты. Вы можете повиснуть на балке пола в подвале с помощью сантехнических ремней. Все, что работает, просто помните, что все это должно быть установлено, и вам нужно подумать о том, как вы обеспечите вентиляцию входа и выхода в жилое пространство с минимальными изгибами труб.

Это хорошее место, чтобы упомянуть «короткое замыкание», имея в виду ситуацию, когда ваш входящий вентиляционный воздух попадает в ваш выходной поток, не смешиваясь с объемом вашего жилого воздуха. В помещении предотвратите это, подумайте о расположении вентиляционных отверстий на расстоянии не менее 3 футов друг от друга. В моем случае я хотел использовать более теплый стратифицированный воздух под потолком, поэтому я поместил выходное отверстие высоко, а входное — ниже.

9. Наружная отделка проста.

A) Загерметизируйте место вокруг трубы в том месте, где она проходит через стену, используя что-то двустороннее на случай, если вам придется снимать буровую установку для обслуживания. Если вы ожидаете много влаги, возможно, добавьте кусок листового металла, который будет служить защитой от дождя над отверстием в стене.

B) Если вы еще этого не сделали, отрежьте конец 3-дюймовой трубы, чтобы сделать наклонное отверстие, обращенное вниз. C) Закройте 3-дюймовое отверстие сеткой от насекомых. D) Вставьте примерно 24-дюймовый штуцер из 4-дюймового ПВХ в наружный тройник.

C) Добавьте что-то вроде «колокола» к наружному вентиляционному отверстию. Я использовал дорогую муфту 4×6 из ПВХ увеличенного размера, что-то из мира вентиляции из листового металла будет намного дешевле и, вероятно, подойдет. Идея состоит в том, чтобы создать держатель пылевого фильтра с большой площадью поверхности. Вырежьте круглый кусок дешевого печного фильтра и вставьте его в 6-дюймовую сторону вашего «колокола».

D) Вкрутите несколько шурупов для листового металла в запрессовочные соединения наружной трубы, чтобы они не разошлись во время расширения и сжатия. Опять же, не используйте клей, держите все обратимым и удобным для подачи воздуха.

10. Установите вентиляторы в помещении. Установите короткий 4-дюймовый отрезок на открытую 4-дюймовую сторону внутреннего Т-образного фитинга, обрежьте 4-дюймовый фланец, чтобы он подходил для вентилятора, и установите вентилятор, чтобы он втягивал воздух в жилое пространство. Аналогичным образом установите 3-дюймовый фланец на открытую 3-дюймовую трубу, выступающую из конца сборки. Этот вентилятор вытягивает воздух из помещения и выдувает его наружу через сердечник теплообменника. Используйте крепежные винты довольно малого диаметра, чтобы прикрепить 120-мм вентиляторы, и вы можете сделать диагональные отверстия во фланцах из ПВХ, чтобы они совпадали с отверстиями в вентиляторах. Я использовал маленькие гайки с накаткой, чтобы снимать и заменять вентиляторы без инструментов.

Фланец из ПВХ идеально подходит для крепления 4-дюймового вентилятора. При поиске убедитесь, что фланец крепится к трубе таким образом, чтобы как можно меньше ограничивать поток воздуха. См. список деталей для предложений.

11. Установите два термометра в небольшие отверстия, просверленные в трубе из ПВХ. Один датчик снаружи в конце вентиляционного отверстия, обеспечивающего воздух в помещении (тот, что с пылевым фильтром). Это будет ваша температура воздуха на входе снаружи — обычно такая же температура, как и температура окружающей среды снаружи, хотя расположение наружных компонентов теплообменника в солнечном месте может вызвать колебания температуры. Установите датчик номер два сразу за вентилятором приточного воздуха.

Говоря о расположении наружных вентиляционных отверстий, в моем случае я запускаю этот теплообменник только тогда, когда на улице холодно, поэтому я подумал, почему бы не установить его там, где наружное вентиляционное отверстие нагревается от солнца, для небольшого дополнительного солнечного нагрева моего попадание воздуха? Точно так же, если вы беспокоитесь о том, что солнце может повлиять на работу вашего теплообменника, разместите наружную вентиляцию в тени.

12. Важно изолировать корпус теплообменника, сделанного своими руками, чтобы не было ложного теплообмена, когда входящий воздух забирает тепло из окружающей среды через внешнюю стенку трубы теплообменника. На мой взгляд достаточно тонкого слоя утеплителя. Я сделал куртку из пузырчатой ​​пленки с фольгой от Lowe’s, скрепив швы клейкой лентой. Мне нравится этот материал, потому что он огнестойкий (я думаю о пожарной безопасности во всех своих проектах «сделай сам», поскольку они обычно настолько далеки от параметров любых строительных норм и правил). Для бюджетной изоляции просто оберните пузырчатой ​​пленкой. Обратите внимание, что мы используем нашу обычную пластиковую трубу для внешней оболочки, которая замедляет паразитный теплообмен. Но вам нужен слой изоляции, особенно при экстремально высоких или низких температурах наружного воздуха. Поскольку наш теплообменник в основном предназначен для использования в холодную погоду, я установил его на высоте потолка, чтобы любой паразитный теплообмен брался из более теплого стратифицированного комнатного воздуха, вероятно, с почти нулевыми чистыми денежными потерями на счетах за отопление. Если вы сомневаетесь, просто добавьте еще один слой изоляционной пленки.

Окончательная установка перед обертыванием корпуса двумя слоями фольгированной изоляции.

13. Тест. Запускайте вентиляторы, когда температура в помещении и на улице значительно различаются. Следите за показаниями термометров. Надеюсь, вы будете удивлены, насколько хорошо это работает. Я был.

Наружная вентиляция, на солнечной стороне моей студии-магазина-офиса. Солнечное тепло зимой повышает эффективность и предотвращает образование плесени. Вентиляционное отверстие из помещения наружу экранировано (сверху) для защиты от насекомых или мелких людей, вход внутрь помещения фильтруется печным фильтром в «колпаке», сделанном из сантехнического фитинга. Эта странная конфигурация связана с тем, что вход и выход необходимо разделить, чтобы предотвратить короткое замыкание и смешивание входящего и выходящего воздуха. К сожалению, эта конфигурация со стороны моего магазина, выходящей на улицу, но должна быть на солнечной стороне для повышения эффективности и смягчения любых проблем с конденсацией. Для красоты я, вероятно, накрою все это деревянным балдахином, чтобы это не выглядело так, как будто я занимаюсь тем, что мы вежливо называем «комнатным садоводством в Колорадо».

ПЕРЕЧЕНЬ ЗАПЧАСТЕЙ

Термометр с несколькими датчиками от Amazon, один. $56.00

Полужесткий гибкий алюминиевый воздуховод 3″ x 8-0, продукт № L301 от Lowe’s (используется для сердцевины, которая является ключом к реализации этого проекта), 10 долларов США, один.

4″ A-2000 PVC (стенка тоньше, чем у сортамента 40), 12 футов, 22 доллара США (от поставщика сантехники).

3″ A-2000 PVC (стенка тоньше, чем у сортамента 40), 6 футов, 10,00 долларов США (из отдела сантехники).

4-дюймовые тройники из ПВХ, 40 шт., 2 шт., не удалось найти в магазине Lowe’s, по 11 долл. за штуку в магазине сантехники.

6″ x 4″ Переходная муфта Sch 40 (используется для фильтра на входе блока снаружи) $11,00

(Важно, чтобы два фланца ниже, используемые для крепления вентиляторов, надевались НАД вашей трубой, чтобы не было ограничения воздушного потока из-за толщины внутренней муфты. Все соединения в этом проекте крепятся с трением, клей не используется. , поэтому, если фитинг необходимо стабилизировать, ввинтите винт из листового металла в направляющее отверстие. Оставьте большинство фитингов с посадкой с трением, чтобы можно было легко разобрать теплообменник для последующей очистки, обслуживания или модификации.)

Фланец из ПВХ (соединитель для унитаза, фланец для унитаза) для монтажа НАД 3-дюймовой трубы для монтажа вентилятора на 3″ ПВХ, артикул Lowe’s 253221, 4 доллара США, один

Фланец из ПВХ, как указано выше, для монтажа НАД 4-дюймовой трубы, артикул Lowe’s 253231, 5 долларов США, один

(Эти резиновые соединители работают очень хорошо, но они немного дороги, но необходимы для легкой сборки проекта.)
Резиновые «без втулки» Гибкие соединительные фитинги из ПВХ диаметром 4 дюйма x 3 дюйма с хомутами для шлангов, артикул Lowe’s 23478, $9,30 за штуку, две

Небольшой кусок фильтрующего элемента печи, вырежьте круг, чтобы запрессовать его на наружном конце блока.

Это модель вентилятора Cooltron, которую я использовал, заявленная мощность 56 CFM на максимальной скорости.

А это регулятор скорости вентилятора.

Сверло для установки центрирующих винтов керна, 9/64 позволяет нарезать крепежные винты, используемые в качестве центрирующих опор для керна. Не используйте винты с острыми концами, так как они могут проникнуть в сердцевину.

Крепежные винты 3/4 дюйма 10/24 с крестообразным шлицем 20 плоских шайб 3/16 дюйма, чтобы винты не выступали слишком далеко внутрь, используйте по две на каждый винт. 40

Предупреждение о плесени: Любой воздухо-воздушный теплообменник может привести к образованию плесени в ваших воздуховодах, какая бы часть ни производила конденсат (в нашем случае воздуховод, перемещающий воздух из помещения наружу, является местом, где может образовываться конденсат). Хотя нас это мало беспокоит, поскольку воздух в вытяжном пространстве нашего теплообменника выдувается наружу, предотвращение появления плесени всегда является хорошей идеей. Тестирование покажет реальность этого, но, по крайней мере, мы думаем, что просто держать аэрозольный баллончик с плесенью увлажнителя для профилактики и время от времени распылять его на вентиляторы, чтобы решить проблему, а также позволить солнцу испечь нашу внешнюю вентиляцию. Говоря о загрязнении, не забудьте в конечном итоге установить фильтр тканевого типа на входном (внутри помещения) конце вашей вентиляции, а также разместить экранную проволоку над другим наружным вентиляционным отверстием (с наружного воздуха в помещение). К счастью, наш дизайн начинается с большого 4-дюймового входа; Я увеличил это до фитинга диаметром 6 дюймов, который держит круглый кусок фильтра печи.

http://www.engineeringtoolbox.com/ventilation-heat-recovery-d_244.html

AC Infinity AI-120SCX Вентилятор с регулируемой скоростью для охлаждения шкафа, одиночный 120 мм

ПРИМЕЧАНИЯ
Насколько я понимаю, теплообменник эффективная приведет к тому, что входной воздух будет иметь температуру, близкую к комнатной. По-видимому, это легко сделать с холодным наружным воздухом и теплым, влажным воздухом в помещении, если вы замедлите движение воздуха настолько, чтобы обеспечить неторопливый обмен тепловой энергией между двумя объемами воздуха.

В реальных условиях вы хотите, чтобы ваш теплообменник был достаточно эффективным, но тратить целое состояние и занимать место для чего-то сверхэффективного может оказаться нецелесообразным. Возможно, лучшее эмпирическое правило заключается в том, что до тех пор, пока воздух, поступающий с улицы, достаточно близок по температуре к температуре воздуха в помещении, у вас все в порядке. Если разница становится слишком большой, то либо разница температур снаружи и внутри слишком велика, либо вам нужно замедлить работу вентиляторов, либо построить теплообменник с большей площадью поверхности сердечника (или и то, и другое). Кроме того, по мере увеличения разницы температур снаружи и внутри помещения производительность может ухудшиться. Моя установка работает невероятно хорошо при перепадах около 30 градусов по Фаренгейту, но я уверен, что увижу падение производительности при 10 градусах на улице и 68 в помещении.

В случае с этим проектом испытания показали поразительную эффективность при температуре внутри помещения около 67 градусов, а снаружи около 38 градусов. Входящий воздух имел температуру 66,4 градуса, корпус был хорошо изолирован для предотвращения паразитного нагрева корпуса от окружающего воздуха внутри помещения. Оказалось, что мой первый выбор вентиляторов на 45 кубических футов в минуту временами был слишком ограничен для вентиляции, в которой я нуждался, преодолевая сопротивление трения воздушного потока, поэтому в моей окончательной сборке используются вентиляторы с регулируемой скоростью с заявленной производительностью 56 кубических футов в минуту (ссылки для тех, кто ниже). Обычно я не запускаю вентиляторы на максимальной скорости, и кажется, что они перемещают достаточно воздуха, поэтому, возможно, в конце концов я мог бы использовать вентиляторы 45 CFM. Как бы то ни было, поэкспериментировать с разными вентиляторами не составит труда (у меня они крепятся винтами с накатанной головкой, так что я могу поменять их за считанные минуты).

Я также уделял пристальное внимание производительности холодным зимним утром в Колорадо, иногда около нуля по Фаренгейту. Производительность была в порядке.

ВАЖНО: Расположите элементы управления вентилятором так, чтобы к ним был легкий доступ. Помните, что вы — мозг этой установки, а не микропроцессор, как в коммерческих теплообменниках. Например, предположим, что у вас всю ночь было отключено отопление, сейчас в вашем жилом помещении прохладно, а снаружи на приточном вентиляционном отверстии оказалось теплее, потому что сегодня солнечное утро? Просто выключите вытяжной вентилятор (тот, который выталкивает воздух из вашего жилого помещения) и включите приточный вентилятор на полную мощность, чтобы высосать этот бесплатный нагрев в помещении. Кроме того, вместо того, чтобы запускать эту штуку 24/7, подумайте о том, чтобы подключить своих поклонников к таймеру, который полностью отключит ваш обменник в самое холодное (или самое жаркое) время дня. Например, я настроил свой так, чтобы он выключался около 23:00 и просыпался утром примерно за час до того, как обычно сажусь за свой стол.

Кто-то может спросить: «Может ли инженер вычислить все эти вентиляторы с рекуперацией тепла с помощью математики, чтобы я знал, какая длина, какие вентиляторы CFM и тому подобное?» Возможно, это можно сделать с помощью сложного компьютерного моделирования и полевых измерений. Но в практическом смысле нет. Инженер должен знать точную CFM движения воздуха внутри воздуховодов, а также точную площадь поверхности вашей активной зоны. Даже тогда у них не было бы точного способа объяснить турбулентность воздушного потока. Паразитное охлаждение или нагрев агрегата комнатным воздухом также трудно рассчитать. Вероятно, лучший способ усовершенствовать эти единицы — просто использовать краудсорсинг для экспериментов.

Одно измерение, которое вам, вероятно, понадобится, — это CFM, которое вы получаете, когда все работает и ваши температуры выглядят хорошо. Приблизительно измерить CFM можно, поместив пластиковый мешок для мусора известного объема на воздухозаборник в помещении, подсчитав, сколько секунд требуется для заполнения, а затем выполнив математику.

Я полагаю, что человек, располагающий достаточным количеством времени, мог бы разработать конструкцию моего теплообменника свежего воздуха, используя полностью «дренажно-канализационный» ПВХ, известный как тонкостенный DWV. Сделать это было бы превосходно. Crux приобретает фитинги, такие как фланцы крепления вентилятора. Следующая сборка, которую я сделаю, я попробую DWV — это, вероятно, сэкономит не менее 50 долларов по сравнению со сборкой, которую я сделал с использованием местных безрецептурных материалов. См. http://www.pvcfittingsonline.com/fittings/dwv.html

Управление скоростью вращения вентилятора необходимо для настройки производительности и уровня шума.

Таймер тоже важен, на мой взгляд, нет причин перемещать слишком много воздуха.

Мультисенсорный комнатный-наружный термометр также необходим, иначе вы просто угадаете производительность.

Автор: Лу Доусон, 12 февраля 2016 г. | Рубрики Взломы, Хижины — Хижины — Домики
Теги: hrv, модификации, ремонт, установка, магазин, лыжи, инструменты,

« Романтика снега

Эффективная кабина PV, компьютер на колесах или фургон »

Комментарии

Теплообменник, создающий свежий воздух

Перейти к содержимому

Поиск

Вырежьте и просверлите твердую древесину.

Следующий

Разрежьте квадратную доску размером ¾ дюйма на 18 отрезков по 12 дюймов и 18 отрезков по 24 дюйма. Более короткие куски должны быть ровно 12 дюймов, но это нормально, если толщина пропилов приводит к тому, что ваши 24-дюймовые отрезки будут немного короче.

На расстоянии 1-1/8″ от одного конца каждой из 12-дюймовых деревянных секций просверлите 8 центрированных отверстий диаметром 5/8″ на расстоянии 3″ друг от друга. Уменьшите диаметр, если ваша древесина меньшего размера.

Сделать рамки.

СледующийПредыдущий

Используйте деревянные детали, чтобы сделать 9 прямоугольных рамок, с отверстиями в 12-дюймовых деталях, входящими и выходящими из рамы, а не спереди назад, и расположенными вверх ногами относительно друг друга. Используйте быстросхватывающуюся эпоксидную смолу с 4 зажимами для фоторамки, чтобы закрепить углы. Пронумеруйте кадры, чтобы идентифицировать их.

Изготовить торцевые панели.

СледующийПредыдущий

Вырежьте 2 куска мазонита (или АБС-пластика, или фанеры), каждый размером 12″×12¾”. Просверлите каждую часть столбиками отверстий 5/8″.

Отверстия в ваших рамах должны точно совпадать с колонками отверстий в торцевых панелях. Чтобы убедиться в этом, прикрепите рамку к панели в каждой позиции стойки, а затем просверлите отверстия в панели через отверстия в раме, чтобы они совпадали.

Нанесите фольгу.

СледующийПредыдущий

Накройте обе стороны рамок со 2 по 8 прямоугольниками фольги с помощью двустороннего скотча. Накройте рамки 1 и 9 пленкой только с одной стороны, обращенной внутрь.

ПРИМЕЧАНИЕ: Небольшие утечки воздуха по краям фольги не очень важны, но разрывы фольги могут привести к слишком большой утечке.

Установите панели.

СледующийПредыдущий

Прикрепите рамку 1 вдоль одной стороны торцевой панели, совместив отверстия и повернув фольгу внутрь. Используйте три шурупа № 6 с плоской головкой 1″–1¼” сверху, посередине и снизу. Аналогичным образом присоедините другую торцевую панель к раме 1, перевернув ее относительно первой торцевой панели.

Затем прикрепите все остальные рамы на место, ориентируя и совмещая их отверстия, как вы сделали с рамой 1. Когда вы дойдете до рамы 9, его сторона из фольги должна быть обращена внутрь.

Приложите.

СледующийПредыдущий

Трудная часть позади. Теперь упакуйте свои рамки, обрезав верхнюю, нижнюю и боковые панели и приклеив их на место. Для нашего тестового варианта мы просто использовали пенопласт, но для чего-то более прочного, чтобы установить в доме, прикрутите или приклейте мазонитовые панели, а затем покройте их пенопластом для изоляции.

Установите вентиляторы.

СледующийПредыдущий

Сделайте 2 коллектора для вентиляторов, один загерметизируйте над верхним набором отверстий и один над нижним набором на конце коробки, которая будет находиться внутри дома. Один вентилятор будет дуть внутрь, а другой наружу. Мы сделали единую трапециевидную вытяжку, вырезав, согнув и склеив пенопласт, а затем использовали еще один кусок пенопласта в качестве разделителя внутри.

Плотно установите вентиляторы на концах коллектора. Мы обмотали их скотчем больше для воздухонепроницаемости, чем для того, чтобы удерживать их на месте. Вот и все!

Время испытаний!

СледующийПредыдущий

Сначала измерьте температуру снаружи и внутри. Для хорошего теста вам нужна разница между ними не менее 20 ° F. Поместите теплообменник в открытую дверь или окно и заблокируйте открытое пространство вокруг него, чтобы предотвратить блуждающие потоки воздуха.

Мы нацелились на экранированное окно, замаскированное пенопластом. Экран мог увеличить количество отработанного воздуха, который удваивался и снова втягивался внутрь. Чтобы свести к минимуму это, вы можете отвести выходящий воздух в сторону с помощью небольшой перегородки или кожуха.

Включите вентиляторы и измерьте температуру поступающего воздуха. Она должна постепенно приближаться к внутренней температуре. Если у вас есть регулируемая скорость вращения вентилятора, попробуйте разные скорости, чтобы найти ту, которая больше всего нагревает поступающий воздух.

Предыдущий

Лучше всего наш обменник работал, когда вентиляторы работали на 100%. Вот наши результаты на этой скорости:

Испытание 1 — Наружная температура: 42,6°F; Внутренняя температура: 71,4°F; Температура входящего воздуха: 62,2°F

Испытание 2 — Наружная температура: 45,3°F; Температура внутри: 67,1°F; Температура входящего воздуха: 58,2°F

Испытание 3 — Наружная температура: 41,0°F; Внутренняя температура: 67,4°F; Температура входящего воздуха: 58,1°F

Ваш теплообменник будет особенно полезен в достаточно герметичном доме с хорошей герметизацией окон и дверей. Летом он может экономить электроэнергию, обеспечивая вентиляцию, не теряя при этом прохлады от рециркуляционного кондиционера. Зимой идеально сочетается с невентилируемой газовой колонкой. Этот тип обогревателя сохраняет всю свою тепловую энергию внутри дома, а теплообменник избавляется от углекислого газа и подает кислород. Вместе они образуют идеальное партнерство. Загрузите схемы теплообменников по адресу http://www. makezine.com/18/heatexchanger.

Tagged энергоэффективный теплообменник с теплообменником свежего воздуха Wind

Charles Platt

Чарльз Платт является редактором журнала Make, который
опубликовал более 50 своих статей. Доступны шесть его книг.
от Make: Books

Make: Electronics, вводное руководство, теперь доступно во втором издании.

Make: More Electronics, сиквел, который значительно расширяет возможности
первая книга.

Энциклопедия электронных компонентов, тома 1, 2 и 3 (третий
написано в сотрудничестве с Фредриком Янссоном).

Make: Tools, в котором используются те же методы обучения, что и в Make:
Электроника для изучения и объяснения использования инструментов мастерской.

Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Настройки файлов cookie

Наши веб-сайты используют файлы cookie для улучшения вашего просмотра.
