Как развести интернет по квартире своими руками: инструменты и материалы

Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Содержание

• Смысл выделенного канала
• Что представляет собой провод?
• Как выбрать
• Прокладка по периметру
• Разводка

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.

Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.

Что представляет собой провод?

Обзор и настройка модема D-Link Dir-320

Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.

Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.

Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.

Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.

Как выбрать

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.

Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:

• витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
• переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
• рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
• схема разводки интернета по квартире должна быть с однопроволочными жилами;
• предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.

Прокладка по периметру

Генератор ников

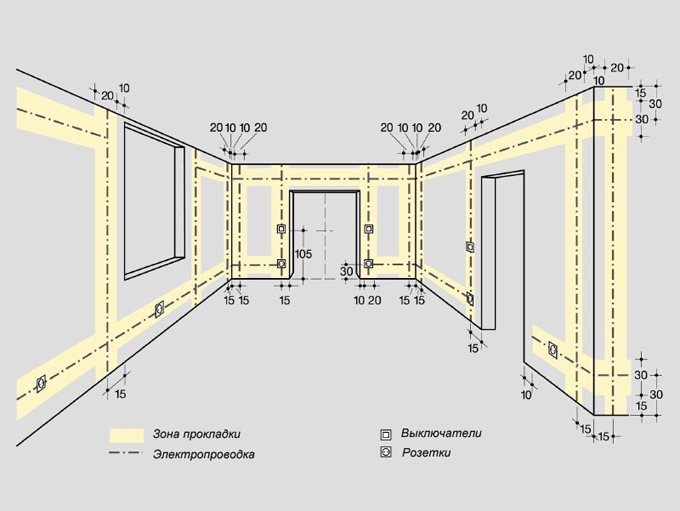

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.

Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

• необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
• во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
• не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
• наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
• для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
• для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Разводка

Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.

Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.

Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.

Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.

Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.

Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.

Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Разводка интернет кабеля

Во время ремонта квартиры, возникает ситуация когда нужно грамотно проложить проводку под Интернет. В данной статье я попробую доступно объяснить, как это делается.

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

1. Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)
2. Через ТВ-кабель (осуществляется телевизионными организациями)
3. Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
4. Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

В любом случае с коридорной площадки в вашу квартиру должен прийти сетевой или оптический кабель, от которого можно начинать разводку по квартире. Если нет не того и не другого, то проложить кабель придется самостоятельно, чтобы в будущем не портить отделку помещения.

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь и проведите два сетевых кабеля UTP 5e, от щитка до будущего места расположения сетевого оборудования или слаботочного щита. В любой момент без особых проблем Вы сможете  использовать их для подключения: Интернета, телефона, домофона и т. п.

Для доступа Интернета, в зависимости от вида подключения используется различное оборудование – модем, маршрутизатор и т.д. Для него желательно найти удобное и доступное место. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие «серверной комнаты». Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

«Серверная» или слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире. Отсюда происходит разводка сетевых кабелей по всей квартире.

Куда и сколько прокидывать сетевых кабелей:

1. К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.
2. К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.
3. К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая «лапша» или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла «витая пара». Так что если вам надо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

В места куда прокладывается сетевой кабель планируйте специальные сетевые розетки. Очень удобно когда они монтируются в блоке с силовыми или другими розетками (ТВ, АУДИО).

Многие не желают тратить много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi безусловно удобен и несомненно нужен! Но не смотря на его удобство существует множество факторов, которые в будущем переменят ваше мнение в пользу использования стационарных сетевых точек. Прежде всего это скорость. Если для Интернета сигнала WiFi более чем достаточно, то для цифрового телевидения, или при передачи локальной информации, скорость заметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только WiFi, уместно в небольшой квартире с минимальным количеством пользователей.

Еще пару слов о прокладке сетевого кабеля.

При прокладке под штукатуркой используйте гофрированные трубки, для защиты изоляции кабеля. Изгиб кабеля не должен быть слишком сильным, иначе может заметно повлиять на скорость передачи информации. В идеале, радиус изгиба сетевого кабеля, должен быть не меньше 8 внешних диаметров прокладываемого кабеля.

Минимально допустимое расстояние между силовыми (электрическими) и сетевыми кабелями должно быть не менее 5 см (при горизонтальной прокладке)  и 30 см (при вертикальной прокладке).

Полное руководство по домашней сети Ethernet — LazyAdmin

Хотя беспроводные и ячеистые сети с каждым годом становятся все лучше, ничто не сравнится с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить в своем доме.

Единственная проблема с проводным Ethernet-соединением заключается в том, что вам придется протягивать кабели через весь дом, предпочтительно через стены. Если вы не ремонтируете свой дом, то это может быть проблемой.

Я делал это дважды в своих домах, один раз, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью готов, когда мы его купили.

В этой статье я помогу вам выбрать правильные материалы, проведу вас через процесс прокладки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где мы хотим наши проводные Ethernet-соединения, но и где они соединяются и как туда добраться.

Я разбил планирование на несколько этапов:

1. Сделайте простой план вашего дома .
   Это действительно помогает визуализировать все проводные сетевые подключения.
2. Определите расположение соединений Ethernet .
   Имейте в виду, что дети вырастают и могут получить компьютер или игровую приставку в своей комнате. Придумайте место для сетевого принтера и, конечно же, не забудьте про точки доступа.
3. Где разместить маршрутизатор и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это более удобно, или провести все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, таким образом, вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь прокладывать кабель?
   Чердак и подвальное помещение являются хорошими местами для прокладки кабелей по всему дому.
5. Сколько портов Ethernet на место?
   Рекомендуется использовать два разъема Ethernet на место. Кабели UTP не стоят так дорого, а дополнительные затраты на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам гораздо больше работы и, возможно, денег.

   Только для точек доступа, конечно, достаточно одного ethernet-гнезда.

Кабели можно прокладывать через воздуховоды ОВК или любой другой воздуховод. Но имейте в виду, что для этого вам может понадобиться использовать кабели plenum cat 6.

Средство проектирования домашней сети

Центр проектирования Unifi поможет вам спланировать установку домашней сети. Инструмент позволяет размещать сетевое оборудование и рисовать все провода. Это немного больше работы, но может действительно помочь вам в планировании проводки вашей домашней сети.

Вы можете использовать план этажа в качестве нижнего слоя для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных функций Unifi Design Center заключается в том, что вы также можете видеть покрытие вашей беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительную, если это необходимо.

Если вы хотите узнать больше о размещении точек доступа, прочитайте эту статью, в которой я подробно расскажу о лучших местах для точек доступа.

Лучший Ethernet-кабель для проводки вашей домашней сети

Итак, когда наш план завершен, мы собираемся посмотреть, что нам нужно. И, конечно же, самая важная часть — это сетевой кабель. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медным покрытием). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, которое может быть достигнуто только с полностью медными кабелями.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели будут нагреваться сильнее, а при большей длине они будут подавать на устройство меньшую мощность. Другая проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к разрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В настоящее время кабели UTP Cat 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много путаницы в отношении разницы между Cat 6 и Cat 6a. Последний дороже, почти в 2 раза, но нужен ли он вам?

	СКОРОСТЬ	Пропускная способность	ЦЕНА 500 FT / 150 MTR
CAT 70019
CAT 70019
CAT 70019
CAT 70019		7777777777777777777 гг.0080	250 МГц	ок. $ 55,-
Cat 6a	10 Гбит/с	500 МГц	ок. $ 99,-

Как видите, со скоростью кабеля Cat 6 что-то происходит. Поддерживает 10 Гбит, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит/с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Теперь, почему это важно? Вы можете сравнить пропускную способность с полосами на шоссе. По обоим шоссе вы можете двигаться со скоростью 70 миль в час, но у Cat 6 только 2 полосы, а у Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой же купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно. Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит/с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Одножильный и многожильный

Одножильный кабель UTP имеет один сплошной провод на проводник. В кабеле UTP 8 проводников, поэтому сплошной кабель UTP состоит из 8 одножильных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для проводки вашей домашней сети вы хотите использовать цельные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и коммутационные панели. Многожильные кабели используются только для изготовления соединительных кабелей, коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать цельный кабель UTP заключается в том, что вы можете покупать сплошные кабели UTP только оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели Plenum Cat6

Как упоминалось ранее, Вы можете проложить домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха, но для этого вам может понадобиться специальный тип кабеля Ethernet, кабели категории 6. Эти кабели категории 6 имеют специальную оболочку для предотвращения распространения огня. не более 5 футов.

Убедитесь, что вы ознакомились с местными нормами пожарной безопасности, чтобы узнать, существуют ли требования к кабелям, которые вы можете использовать в воздуховодах ОВКВ. Кабели Plenum дороже, чем обычные кабели Cat6.

Вертикальный кабель категории 6

Как и в случае с кабелем для воздуховодов HVAC, в некоторых странах требуется использовать вертикальный кабель категории 6 (CMR) в гипсокартонных стенах или между полами. Кабели CMR, как и Plenum, являются огнестойкими, чтобы предотвратить распространение огня, например, между этажами. Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран подходят для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местные правила пожарной безопасности на предмет требований в вашем регионе.

Лучшие бренды Ethernet-кабелей

На рынке представлено множество различных брендов Ethernet-кабелей, какой же выбрать? Имейте в виду, что вам понадобятся кабели Cat6 с сплошными медными проводниками .

Также я рекомендую приобрести кабель 23AWG . Медные провода кабеля 23AWG толще, что лучше при использовании питания через Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG имеют ширину 0,52 мм.

Я перечислил несколько лучших марок кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

• TRUecable CAT6 — 500FT CMR — 23AWG
• MONOPRICE CAT6 — 500FT CMR — 24AWG
• Southwire Cat6 — 500 -футов но это действительно не рекомендуется. Свисающие кабели Ethernet некрасиво выглядят, с ними непросто работать, а найти правильный кабель сложнее. Но что еще более важно, кабели UTP со сплошными жилами хрупкие и их нельзя слишком сильно сгибать .

  Посмотрите видео ниже, чтобы узнать, как подключать настенные розетки, гнезда Keystone и патч-панели:

  Патч-кабели, которые вы используете между патч-панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (не ломая провода).

  Так что гораздо лучше использовать патч-панель. Теперь эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также есть патч-панели, которые можно монтировать на стену и которые намного меньше.

  ^{Патч-панель на 12 портов без крышки}

  На рынке доступно несколько вариантов. Это действительно зависит от того, сколько у вас подключений, какой лучший вариант. Для подключения до 12 Ethernet-соединений мне очень нравятся следующие настенные патч-панели:

  .

  233 отзыва

  12-портовая экранированная патч-панель TRENDnet Cat6A, 10G Ready, совместимость с Cat5e, Cat6, Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, укладка кабелей, настенный монтаж, черный, TC-P12C6AS

  • ИНТЕРФЕЙС УСТРОЙСТВА: 12 портов RJ-45 с позолоченными контактами 8P/8C 50 микрон предназначен для устранения электромагнитных помех (EMI) и перекрестных помех, обеспечивая максимальную производительность и целостность данных.
  • СОВМЕСТИМЫЕ КАБЕЛЬНЫЕ СОЕДИНЕНИЯ: кабели Cat5e, Cat6 и Cat6A
  • НАСТЕННЫЙ МОНТАЖ: Коммутационная панель имеет прочный металлический корпус, который можно монтировать на стене.

  Если вам нужно более 12 портов, вы можете использовать два из них или выбрать патч-панель на 24 порта и использовать монтажный шарнир высотой 1U.

  Настенные розетки Ethernet

  Итак, для другого конца кабелей Ethernet нам понадобятся настенные розетки Ethernet. Розетки в США в целом отличаются от европейских. В США вы можете получить настенные розетки со съемными гнездами трапецеидального искажения. Это значительно облегчит установку.

  Распродажа

  1 408 отзывов

  Настенная панель VCE Ethernet с 1 портом (внесена в список UL), настенная розетка категории 6, розетка RJ45, линейный переходник Keystone, белая (2 шт.) вы можете врезаться, как эти гнезда Keystone Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

  Розетки Ethernet для поверхностного монтажа

  Вы не всегда можете использовать настенную розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

  ^{Эта точка доступа находится на потолке внутри шкафа.}

  Использование разъемов RJ45 на цельном кабеле UTP

  Цельные кабели UTP не предназначены для обжима разъема RJ45. Но это не значит, что это невозможно. Только вам нужно купить правильные вилки RJ45, разница заключается в лезвиях разъема RJ45

  Как вы можете видеть на изображении выше, лезвие в середине проткнет многожильный медный провод, что невозможно сплошными медными проводами. При использовании сплошных медных проводов лезвиям придется снимать изоляцию сбоку, чтобы она соприкасалась с медными проводами.

  Инструменты, необходимые для домашней проводки Ethernet

  У нас есть все наши сетевые продукты, но вам также потребуются некоторые специальные инструменты, чтобы начать прокладку домашней сети Ethernet:

  • Инструмент для обжима Ethernet — если вы собираетесь подключать RJ45 заглушки

  Распродажа

  3 116 отзывов

  Инструмент для обжима TRENDnet, инструмент для обжима, обрезки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный инструмент для обрезки и снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- СТ68

  • Инструмент для пробивки кабеля – для пробивки кабеля в разъемах Keystone и коммутационной панели
  • Тестер сетевого кабеля – (дополнительно)
  • Основные инструменты для самостоятельной работы – например, дрель, отвертка и т. д.
    1
    1

  Прокладка кабелей

  Со всеми инструментами и деталями мы можем начать прокладку кабелей. Большую часть времени вы используете два или более кабеля Ethernet в одном и том же месте. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

  Надежнее проложить один кабель, отрезать его по длине, вытянуть, сделать второй (или больше) кабель и снова соединить их вместе.

  Убедитесь, что у вас достаточно дополнительной длины на каждом конце кабеля . Вы хотите красиво проложить кабели к патч-панели. Также неплохо иметь дополнительную длину со стороны настенной розетки на случай, если что-то не так с подключением.

  Цвет кабеля Ethernet Заказ

  После того, как вы протянули все кабели, пришло время подключиться к штекерам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидальных искажений и коммутационной панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

  568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

  Заказ цвета кабеля Ethernet для 568B IS:

  1. Белый/Оранжевый
  2. Оранжевый
  3. Белый/Зеленый
  4. Синий
  5. Белый/Синий
  7. Белый/Браун
  8. Браун
  • белый/коричневый0002 Если у вас в руке есть вилка RJ45, держите зажим вниз, тогда левая сторона будет контактом 1. делать. Просто убедитесь, что вы зачистили кабель достаточно далеко на 5 см / 2 дюйма. Это значительно облегчит укладку проводов в правильном порядке.

    В этом видео очень хорошо показано, как подключать разъемы RJ45:

    Подключение разъемов трапецеидального искажения

    Разъемы трапецеидального искажения довольно просто подключить. На них есть цветовой код, точно указывающий, куда какой провод должен идти. Просто проложите кабель по правильному проводнику и подключите его с помощью перфоратора. Видео ниже объясняет/показывает это очень хорошо:

    Убедитесь, что вы следуете цветовому коду на разъеме трапецеидального искажения или коммутационной панели, который соответствует 568B или 568A, если вы используете его дома.

    Проверка домашней сети Ethernet

    После того, как вы протянули и подключили все кабели Ethernet, пришло время их протестировать. Теперь есть два способа проверить кабель: с помощью кабельного тестера (наилучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

    Вы можете подумать, что самый быстрый способ — просто подключить ноутбук с одной стороны, а другую подключить к коммутатору. Если есть доступ к интернету, то кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

    Синий и коричневый провода используются только для сетевых соединений 1 Гбит. Так что теоретически при правильном подключении оранжевого и зеленого проводов можно получить подключение к сети. Но только при скорости сети 100Мбит.

    Кабельные тестеры

    Кабельный тестер проверяет каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить, правильно ли подключены кабели Ethernet и нет ли в них неисправностей.

    Каждый провод обозначается индикатором на кабельном тестере. Если лампочка не загорается, то у вас неисправный контакт.

    Лучшим решением будет отрезать защитную оболочку или штекер RJ45 и начать сначала.

    Подведение итогов

    Я надеюсь, что эта статья помогла вам приступить к проекту подключения домашней сети Ethernet. Убедитесь, что вы покупаете качественные кабели и разъемы для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet требует много работы.

    Если у вас есть какие-либо вопросы или предложения, просто оставьте комментарий ниже.

    Вам также могут понравиться следующие статьи:

    • Лучшая настройка домашней сети
    • Более длинные кабели Ethernet: что вам нужно знать
    • Схема домашней сети
    • Защита домашней сети Это не дорого, это отнимает много времени, включает в себя базовые навыки «сделай сам» и создает беспорядок.

      Именно поэтому лучше всего это делать, когда у вас совершенно новая постройка или капитальный ремонт.

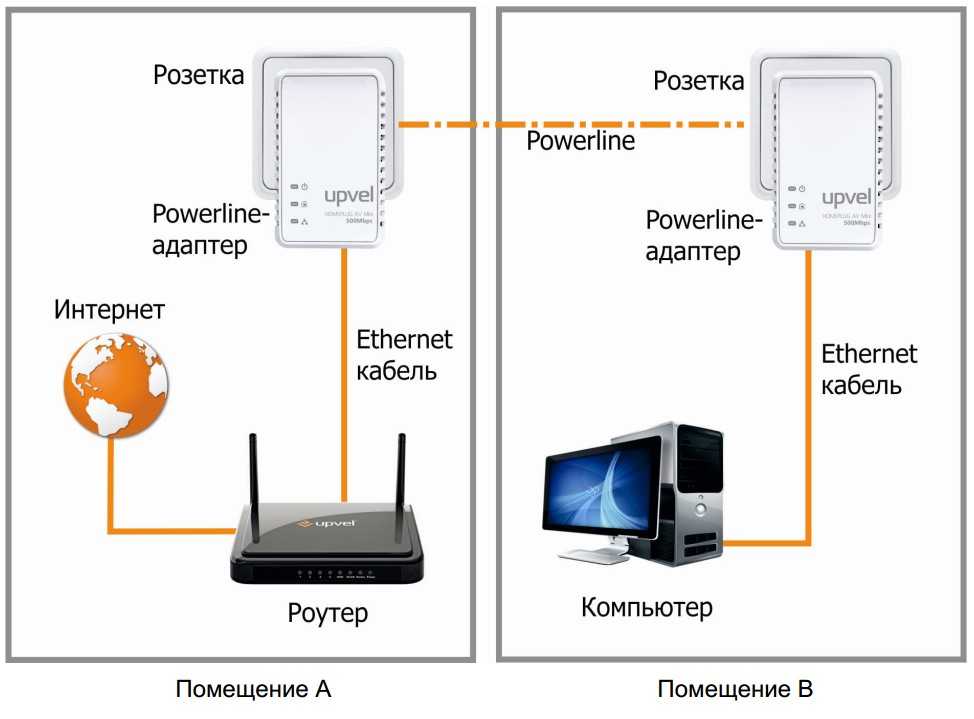

      Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

      Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

      Начало работы

      Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

      • Будет ли у вас центральная точка распространения? и Где он будет расположен.
      • Сколько комнат вы будете подключать?
      • Каковы маршруты проводки?
      • Сколько розеток (выходов Ethernet) в каждой комнате?
      • Расположение сокетов?
      • Ethernet-кабель — кабель Cat5, 6 или 7? (рекомендуется категория 6)
      • Будете ли вы использовать патч-панель?
      • лучший способ проложить кабель Ethernet?

      Далее вам нужно составить список того, что вам понадобится.

      • Основные инструменты напр. сверла и т. д.
      • Сетевые инструменты для обжима кабелей.
      • Ethernet-кабель UTP (Cat 5, 6 или 7)
      • Розетки и коннекторы.
      • Ethernet-коммутатор или коммутаторы.

      Ref : Каковы требования к домашней сети?

      Обзор сетевых компонентов

      Кабель – Для домашних сетей кат. 6 , вероятно, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

      Одножильный и многожильный кабель — Смотри здесь. Для магистральных кабелей используйте сплошные кабели.

      Разъемы RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

      Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

      Настенные лицевые панели – Эти настенные розетки.

      Гнезда Keystone Это гнездовые соединители, которые обычно монтируются в настенную панель или коммутационную панель. Они являются частью настенной розетки,

      Keystone Штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

      Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

      Типы коммутационных панелей и настенных розеток

      Настенные розетки и коммутационные панели старого типа имели проводные соединения как часть розетки/панели, тогда как более новые, как правило, имеют отверстия для штекерных разъемов. Если вы посмотрите пару видео, вы увидите эти два типа.

      Варианты проводки домашнего Ethernet

      Там

      Есть два основных варианта, как показано на схеме выше.

      Кабели от всех настенных розеток можно вывести в центральное место. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

      Другим вариантом является использование нескольких выключателей, возможно, по одному на этаж, и подключение этих выключателей к центральному местоположению.

      Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель прокладывается не внутри стены.

      Что находится в центральной локации

      Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

      У вас есть два варианта концов кабеля:

      • Провод в коммутационную панель (самая профессиональная)
      • Подсоедините разъем RJ-45.

      Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в небольшой сети.

      Вам нужна патч-панель?

      Центральное место, скорее всего, будет содержать ваш ISP Router (кабельный модем), но не обязательно.

      Примечания:

      Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключаются.

      Стандарты проводки

      Это то, какой цвет кабеля подключается к какому контакту на разъемах.

      Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

      568A чаще встречается в Европе и странах Тихоокеанского региона

      568B чаще встречается в США.

      Пример сметной стоимости

      2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

      • Длина кабеля около 12 м до каждой розетки
      • 16 прогонов = 192 м
      • 8 настенных пластин
      • 16 домкраты для трапецеидальных искажений

      Коммутатор

      • минимум 16 портов, но предпочтительнее 24 порта.
      • Патч-панель 2*24 панели с портами позволяют расширять — Опционально
      • Разъемы RJ45
      • Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

      Если настенные панели имеют две клеммы, то это означает двойное гнездо для кабеля и трапецеидального искажения?

      Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = приблизительно 74 фунтов стерлингов
      Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов
      Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов 5 – 32 фунта стерлингов
      Итого = приблизительно 154 фунта стерлингов
      Дополнительно
      Патч-панель*2 (24 порта) по 22 фунта стерлингов за штуку = 44 фунта стерлингов
      соединительных кабелей (0,3 м) *16 по 8 фунтов стерлингов за упаковку из 5 штук – 32 фунта стерлингов
      Всего 230 фунтов стерлингов
      Потребуется:
      Инструменты для перфорации и обжима, кабельные стяжки, сверла и т. д.

      Полезные видеоролики

      Домкрат Keystone и настенная пластина

      Как подключить настенную розетку

      На видео показана настенная розетка с кабельными наконечниками сзади

      Завершение Cat5 и Cat 6 Cable с использованием разъемов RJ45

      КЛЮЧЕСКИЙ ПЛАВОСТИ И ПАНКА ПАНКА

      .

      Стойки для домашней сети

      Хотя это и не является абсолютно необходимым, стойка для домашней сети делает установку домашней сети профессиональной.

      Стеллажи бывают открытыми и закрытыми. им 19ширина в дюймах, а высота указана в единицах U, где 1U = 1,75 дюйма (44,45 мм).

      Пример ниже имеет высоту 6U. Глубина может быть важна, поэтому вам нужно понимать, что будет внутри.

      Коммутатор TP-Link, показанный ниже, подойдет, так как его глубина всего 44 см.



      Кроме того, важна высота шкафа, так как вы можете решить разместить внутри ИБП, как показано в этом видео.

      Коммутатор для монтажа в стойку

      На приведенном ниже снимке экрана показан коммутатор TP-Link для монтажа в стойку.
