Размер ступеней лестницы по ГОСТу

Автор Кровельщик На чтение 9 мин Просмотров 1.3к.
Обновлено 10.09.2017

Лестница является важным средством вертикальной коммуникации. Существует огромное количество вариантов исполнения. В многоквартирных жилых домах, производственных, общественных и административных зданиях чаще всего монтируются железобетонные марши, так как они лучше всего удовлетворяют требованиям пожарной безопасности.

При проектировании частного дома открывается широкий простор для фантазии, который ограничивается лишь желаниями и возможностями будущего владельца.

Содержание

1. Формы лестниц
2. Нормы эвакуации
3. Эргономические требования
4. Разновидности ступеней
5. Размеры ступеней
6. Выполнение замеров и конструирование

Формы лестниц

Выбранная форма лестницы во многом зависит от назначения, месторасположения, высоты помещения и архитектурных особенностей здания.

Одномаршевая лестница

Самый простой тип. Применяется достаточно редко, так как не подходит для помещений нормальной высоты: по расчёту количество ступеней получается слишком большим. Иногда лестницы такой формы выполняются с промежуточной площадкой;

Двухмаршевая лестница

Самый распространённый вид. Может выполняться как привычной формы, так и Г-образной. Очень удобна, потому что позволяет сократить количество ступеней в одном марше, но занимает большую площадь;

Винтовые и криволинейные, поворотные лестницы

Помогают сэкономить полезную площадь, но могут нести повышенную опасность для детей и пожилых людей;

Комбинированные лестницы

Одновременно имеют как марши, так и изгибы и скругления. Позволяют, сохраняя удобство эксплуатации, создавать уникальные интерьеры.
Нормы и стандарты проектирования лестниц.

Лестница должна удовлетворять выполнять следующие функции:

1. Обеспечивать удобную и безопасную вертикальную коммуникацию;
2. Обеспечивать эвакуацию людей в случае аварийных ситуаций;
3. Удовлетворять эстетическим и экономическим требованиям.

Безопасная эксплуатация лестницы зависит от того, насколько правильно она запроектирована. Все нормы проектирования прописаны в СНИП (Строительные нормы и правила).

Нормативный документ регламентирует следующие параметры лестниц и ступеней:

1. Наименьшая и наибольшая ширина лестничного марша по ГОСТ.
   Если лестница выполняет функцию эвакуационного пути, ведущего с одного этажа жилого здания (двухэтажное строение), её ширина должна составлять не менее 90 см, при большей этажности — 105 см. Для внутриквартирных лестниц ширина марша может быть всего лишь 80 см. Максимальный размер — 140 см. Для общественных и административных зданий ширина лестницы должна быть от 135 до 240 сантиметров.
2. Габариты лестничных площадок.
   Лестницы с большим количеством ступеней должны быть оборудованы промежуточными площадками. Ширина лестничной площадки по требованиям эвакуации должна равняться ширине марша, но не меньше 1. 2 метра. Если площадь здания позволяет, ширина площадки может быть больше ширины марша лестницы.
   Длина лестничной площадки должна быть равна ширине двух маршей при двухмаршевой лестнице плюс просвет 10 см. Просвет необходим, чтобы была возможность протянуть пожарный гидрант. Если лестница одномаршевая, промежуточная площадка не расширяется, а остаётся равной ширине марша.
3. Наименьшая и наибольшая высота ступеней.
   Все ступени должны быть одинаковых размеров. Исключение составляют первая и последняя ступень. При невозможности вписать целое количество, можно сделать их чуть ниже остальных. Наименьшая высота подступенка 12 см, максимальная 20 см для внутриквартирных лестниц и 19 см для многоквартирных зданий.
4. Уклон лестницы.
   Угол наклона лестницы должен быть от 26 до 45 градусов. Основные лестницы жилых многоквартирных и общественных зданий должны иметь уклон 1:2. Вспомогательные и ведущие в подвал лестницы могут располагаться под углом 33 — 36 градусов.
5. Минимальное и максимальное количество ступеней в одном марше.
   Количество ступеней марша должно быть не менее 3 и не более 16. При количестве ступеней меньше трёх целесообразно устраивать пандусы.

Нормы эвакуации

На путях эвакуации в зданиях не следует устанавливать винтовые лестницы и забежные ступени. Такой вариант возможен только при возведении внутриквартирной лестницы или лестницы в частном доме.

Ширина проступи и высота подступенка в пределах марша и лестничной клетки должны быть постоянны, чтобы не сбивать человека с шага и не замедлять эвакуацию.

В жилых и общественных зданиях для безопасной эвакуации в случае аварийной ситуации лестничная клетка должна иметь естественное освещение. В частном доме также не стоит забывать об освещении, но оно может быть и искусственным.

Ширина марша лестницы, находящейся на путях эвакуации, должна быть не менее 1. 2 м для зданий, в которых на одном этаже, кроме первого, находится более 200 человек. В детских и дошкольных учреждениях, домах престарелых и больницах ширина лестницы должна составлять не менее1.35 м.
Для всех остальных случаев минимальная ширина марша — 0,9 м. Лестницы, ведущие к одиночным рабочим местам, могут быть шириной 0.7 м.

В зданиях высотой более 28 метров (примерно 10 этажей) следует предусматривать незадымляемые лестничные клетки.

Эргономические требования

Лестница — конструкция повышенной опасности. Чтобы человек не подвергался излишним рискам, она должна быть максимально удобной.
На лестницах, в которых меньше трёх ступеней, легко оступиться, а при количестве ступеней свыше шестнадцати подъём становится слишком утомительным.

Для вычисления максимально удобного соотношения ширины проступи и высоты подступенка используют среднюю длину шага взрослого человека, которая составляет приблизительно 60 — 64 сантиметра. Отсюда вывели формулу:

2 * высота подступенка + ширина проступи = 64 см

Также существует формула, по которой сумма двух слагаемых должна быть в пределах 43 — 47 сантиметров. Соблюдение этой пропорции гарантирует безопасность, а для удобства стоит придерживаться правила:

ширина проступи — высота подступенка = 12 см

Кроме того, ширина проступи должна быть такой, чтобы взрослый человек без проблем смог опереться на неё ногой.Оптимальным станет размер 30 сантиметров. При меньшей ширине проступи по лестнице будет трудно спускаться, а большая ширина станет сбивать с шага.

Для ширины проступи 30 сантиметров высота подступенка должна быть 15. Это значит, что уклон лестницы равняется 1:2 или 27 градусов.

Удобнее, если количество ступеней в марше будет нечётным, тогда человек будет начинать и заканчивать движение с одной ноги. Лучше, чтобы высота между любой ступенью лестницы и потолком была не менее 2 метров.

Разновидности ступеней

Существует несколько видов классификации ступеней.

По форме в плане ступени подразделяют на:

• рядовые, имеющие в плане прямоугольную форму. Такие ступени используются в маршевых лестницах;
• забежные, сложной формы, позволяют создавать винтовые и криволинейные лестницы.

Сочетания рядовых и забежных ступеней образуют комбинированные лестницы.

Второй вид классификации — по наличию подступенка. Подступенок — это вертикальная плоскость ступени. Горизонтальную поверхность, на которую опирается нога во время подъёма, называют проступью.

Существуют три типа ступеней:

1. открытые без подступенка. наиболее распространенные лестницы с такой ступенью выполняются из дерева и металла;
2. закрытые с подступенком. Такие ступени можно встретить на любой лестничной клетке многоквартирного дома;
3. полузакрытые. Подступенок такой ступени лишь частично закрывает просвет между проступями.

[youtube id=»yrqxQO_Nb0s» align=»center» mode=»normal»]

Размеры ступеней

Как уже говорилось, самым лучшим сочетанием будет высота подступенка 15, а ширина проступи 30 сантиметров. Нормативные документы разрешают использование ступеней с другими размерами, удовлетворяющими условию безопасной эксплуатации.

Удобнее всего использовать ступени со стандартными размерами. Это значительно удешевит конструкцию и облегчит монтаж. Нестандартные ступени стоит рассматривать только в тех случаях, когда типовые материалы абсолютно неприменимы.

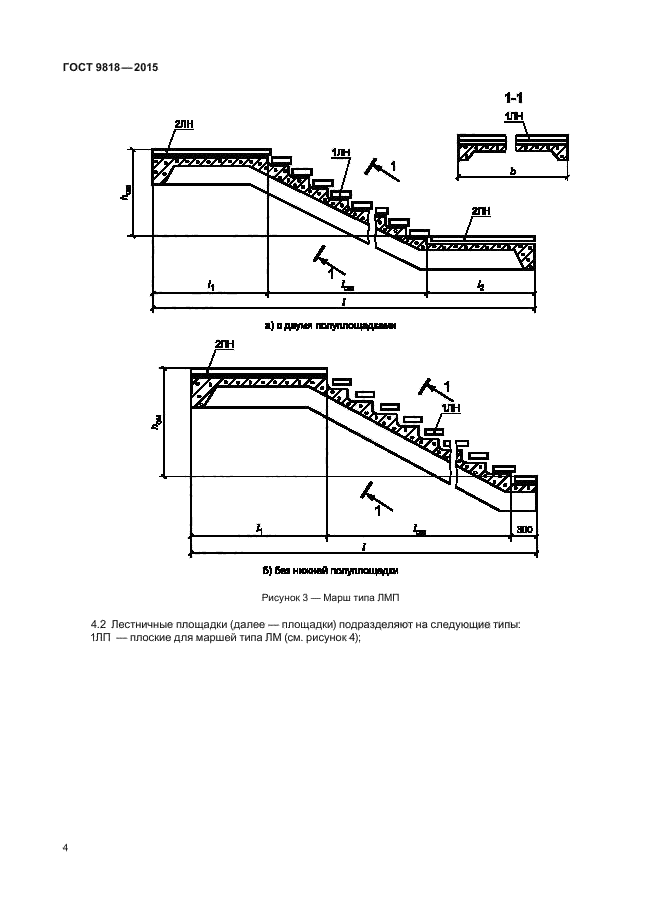

При выполнении лестницы из железобетона можно выбрать уже известные размеры ступени или ступени с высотой 17, а шириной 26 сантиметров. Среди специалистов такие ступени называются «подвальными». Они менее удобны из-за большей высоты, но более компактны. Железобетонные ступени производятся по серии и имеют стандартную длину.

Ступени шириной 30 сантиметров выпускаются длиной 0.9, 1.05, 1.2, 1.35, 1.5, 1.65 и 2.25 метра. Подвальные ступени могут быть длиной 0.9, 1.05 или 1.2 метра.
Заводы ЖБИ могут выпустить изделия по размерам заказчика, но это будет очень дорого стоить.

При выполнении лестницы из дерева или металла, намного проще отойти от гостовских размеров.

Ограничить размеры деревянных ступеней могут только размеры сырья. Большинство производителей могут выполнить ступени длинной от 90 см до 5 м. Ширина изделия может быть в переделах от 20 см до 2 м. Шаг размеров в плане 10 см. Толщина доски предлагается 2, 3 или 4 см.

Лестницы из непопулярных материалов, например, из стекла триплекс, изготавливаются по индивидуальным размерам.

Выполнение замеров и конструирование

Лестница — конструктивный элемент здания, но при возведении частных домов о ней задумываются, чаще всего, только после окончания общестроительных работ.

Для того, чтобы смонтировать лестницу в уже готовый каркас здания, понадобится провести следующие мероприятия:

1. Выполнить обмерные работы;
2. Подобрать размеры проступи и подступенка, ширину лестницы;
3. Сделать эскиз.

Обмерные работы включают в себя:

1. проверить горизонтальность перекрытий с помощью уровня;
2. проверить перпендикулярность стен с помощью угольника;
3. выяснить высоту помещения и толщину перекрытия с помощью рулетки или дальномера;
4. измерить основные размеры в плане, необходимые для построения чертежа (длина и ширина помещения, привязка будущей лестницы к стенам).

Для выполнения измерений необходимо иметь:

1. рулетку или дальномер;
2. угольник;
3. строительный уровень.

При использовании рулетки понадобится дополнительная пара рук, измерения с помощью дальномера можно выполнять в одиночку.

Чтобы без проблем вписать лестницу со стандартными размерами? высота этажа должна быть кратна 0,15 метра. Чаще всего в жилых зданиях она составляет 2.7, 3.0 или 3.3 метра. Высота этажа — это сумма высоты помещения в чистоте и толщины перекрытия, иными словами, расстояние от пола одного этажа, до пола следующего.

Рассчитать количество ступеней очень просто, нужно высоту помещения разделить на высоту подступенка. Получившееся число необходимо округлить в большую сторону, это значит, что если получилось, например число 18.7, то количество ступеней лестницы будет равным 19.

При устройстве стандартной маршевой лестницы получившееся количество ступеней следует разделить на два марша, необязательно одинаковых. Главное, чтобы количество ступеней в одном марше не было меньше трёх и больше шестнадцати.

Например, принято решение использовать ступени шириной 30 см и высотой 15 см. Ширина двухмаршевой лестницы принимается 90 см. Так для высоты помещения 2.7 м и толщины стандартного перекрытия из железобетонных плит с цементно-песчаной стяжкой 0. 3 м получится такой расчёт:

• (2.7+0.3):0.15=20 шт. — всего ступеней;
• 20:2=10 шт. — ступеней в одном марше;
• 10*0.3=3 м — длина одного лестничного марша;
• 3+0.9 = 3.9 м — длина всей лестницы с учётом минимальной ширины площадки;
• 0.9*2=1.8 м — ширина лестницы.

При проектировании лестницы в жилых многоквартирных зданиях нормы пожарной безопасности требуют устройства зазора между лестничными маршами не менее 10 см, это значит, что к получившейся ширине лестницы нужно добавить еще 0.1 м.

Результатом работы должен стать чертеж с изображением будущей лестницы в плане и в разрезе. Такой эскиз можно выполнить вручную на миллиметровой бумаге.

Выполнить проект лестницы для частного дома самостоятельно вполне посильная задача.

Для этого потребуется выполнить несколько несложных задач:

1. Определиться с материалом лестницы;
2. Выбрать размеры ступеней;
3. Выполнить необходимые замеры;
4. Рассчитать габариты конструкции;
5. Нарисовать эскиз.

Конструирование лестницы для общественного или многоквартирного жилого здания более сложная задача, которая должна выполняться на стадии проектирования всего дома, поэтому лучше доверить такую работу профессионалам.

Требования к пожарным лестницам по ГОСТ 53 254-2009

При строительстве многоэтажных зданий, домов и сооружений необходимо предусматривать специальные пути, обеспечивающие выход людей в безопасное место при возникновении пожаров и других чрезвычайных ситуаций. Одним из средств эвакуации и доступа на кровлю являются наружные пожарные лестницы. Требования к их производству, монтажу, эксплуатации установлены в госстандартах, в частности, в ГОСТ Р 53254-2009.

Разновидности конструкций

Изготавливаются две разновидности лестниц:

• маршевые.
• вертикальные;

Маршевые, считающиеся самыми безопасными, могут использоваться для спуска и подъёма на большую высоту, от 20 м. Устанавливаются и в местах перепада высоты крыши более 20 м. Предназначены для массовой эвакуации людей и доступа пожарных к месту возгорания. Состоят из чередующихся маршей и площадок.

Вертикальные конструкции используются при тушении пожара и подъёма обслуживающего персонала на крышу. Они состоят из двух продольных параллельных тетив из металла, жёстко соединённых поперечными ступенями. Устанавливаются на зданиях высотой от 10 до 20 метров и в местах перепада высоты крыши от одного до 20 м. На высоте более 6 м имеют ограждающую конструкцию, предотвращающую падение.

Требования к установке эвакуационных конструкций

Государственные стандарты, в которых указаны основные положения по местам установки пожарных лестниц:

• ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли»;
• СНиП 2.01.02-85 «Противопожарные нормы».

У зданий высотой более 10 м (от уровня земли до парапета или карниза) предусматриваются выходы на кровлю по конструкциям, смонтированным на наружной стене.

Жилые дома, административно-бытовые и общественные здания, имеющие чердачные покрытия, на каждые 100 метров длины должны иметь выход на крышу. Здания с бесчердачными покрытиями — один выход на каждые 1000 квадратных метров покрытия.

Склады и производственные здания оборудуются пожарными лестницами через каждые 200 м периметра или чаще.

В местах, где перепад высоты крыши более одного метра, обязательно должны быть установлены лестницы.

Допускается не устанавливать конструкции для эвакуации на главном фасаде здания, если:

• ширина здания не более 150 м,
• со стороны, противоположной главному фасаду, установлена линия противопожарного водопровода.

Если здание одноэтажное и имеет площадь менее 100 кв.м, оно может не иметь выход на кровлю.

Пожарная лестница на крышу. ГОСТы и СНиПы

Компания «СТК Конструкция» изготавливает эвакуационные конструкции по ТУ 5262-002-92716048-2012 в соответствии с ГОСТ Р 53254-2009, ГОСТ 23118-2012, ГОСТ 23120-78, о чём свидетельствует сертификат соответствия. Производство ведётся в заводских условиях. Для обеспечения долговечности и прочности соединений сварку проводим на специальном оборудовании.

Наши лестницы выполнены из негорючих материалов и надёжно защищены от коррозии.

Монтаж, размещение конструкций выполняется по СНиП 3.03.01-87, ГОСТ 23118 и Проекту Свода Правил «Системы противопожарной защиты. Эвакуационные пути и выходы».

Требования к сварным швам установлены в ГОСТ 5264 и СНиП 3.03.01-87. На их поверхности недопустимо наличие ржавчины и окалины. Также не допускаются острые выступы, кромки, заусенцы на стыках элементов конструкции.

Класс защитного покрытия по ГОСТ 9.032 должен быть не ниже пятого. Остальные требования к защите от коррозии — по этому же стандарту и СНиП 2.03.11-85.

Эвакуационные сооружения должны надёжно крепиться к стене здания и обеспечивать требуемую прочность и жёсткость во время приёмочных испытаний и за всё время эксплуатации.

Предъявляются особые требования и к материалу изготовления настилов площадок, ступеней — он должен обеспечивать прочное сцепление подошвы с основанием, чтобы во время движения человек не поскользнулся, не травмировался и не упал с высоты.

Вертикальные лестницы

Вертикальные конструкции, расположенные на высоте более 6 метров, изготавливаются с ограждением. Оно состоит из полукруглых дуг, приваренных к тетивам. В этом своеобразном тоннеле из жёстких металлических прутков намного безопаснее опускаться и подниматься на высоту.

Предъявляются следующие требования к размерам:

• Минимальная ширина лестницы — не менее 0,6 метров.
• Расстояние от земли до верхней ступеньки — не менее 1,5 метров. Допускается нижнюю секцию сделать выдвижной, если в рабочем состоянии обеспечивается её надёжная фиксация.
• Площадки для выхода на кровлю выполняются длиной 0,8 м и более. Она должна быть огорожена перилами, располагаться вровень с кровлей или чуть выше.

Размеры элементов вертикальных лестниц

Элементы ограждения вертикальных лестниц и их размеры

Таблица 2. Размеры элементов ограждений

B, мм (не менее)	l, мм (не более)	R, мм (не более)	α
800	500	400	45° — 60°

Маршевые лестницы

К эвакуационным конструкциям этого типа предъявляются следующие требования:

• ширина ступени — 0,25 м и более;
• высота ступени — 0,22 м и менее;
• высота ограждений лестницы — 1,2 м и более;
• зазор между маршами и поручнями — 75 мм и более;
• уклон лестниц не более 1:1;
• расстояние лестницы от оконных проёмов — 1 м и более.

Для удобства передвижения не разрешается устанавливать ступени с разной высотой, шириной. Рекомендуется в одном марше делать нечётное число ступеней, так как при подъёме или спуске человеку удобнее делать первый и последний шаг с одной и той же ноги. Оптимально, когда все марши не отличаются друг от друга длиной и количеством ступеней.

Требования к ширине лестницы зависят от вида здания и числа людей:

• Лечебные учреждения, клубы, кинотеатры, здания с количеством человек более 200 на наиболее населённом этаже — 1,35 м и более.
• Остальные общественные здания, здания кинотеатров и клубов, ведущие в помещения, не предназначенные для зрителей и посетителей, здания лечебных учреждений, ведущие в места, где не бывает пациентов — 1,2 м и более.
• Для других зданий — 0,9 м и более.

Дверь выхода из здания на лестницу может открываться в любую сторону, наружу или внутрь.

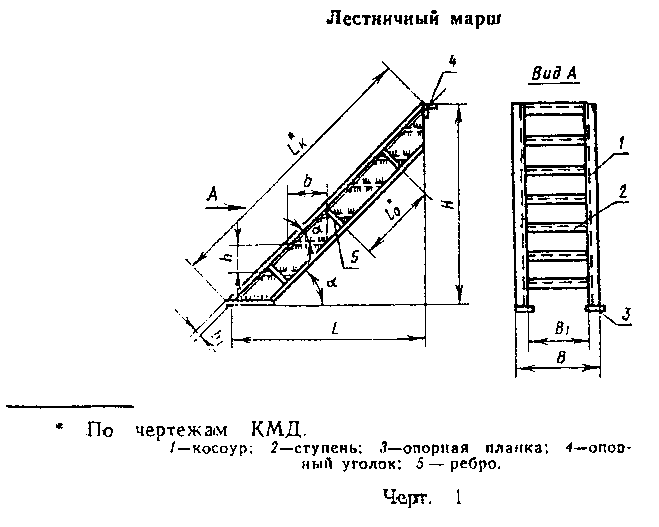

Размеры элементов маршевых лестниц

Марши

Таблица 3. Размеры элементов маршей

α град.	b, мм (не менее)	B, мм (не менее)	B1, мм (не менее)	h, мм (не более)
45°	200	500	600	200
60° и 80. 5°	200	500	600	300

Ограждения

Элементы площадок лестниц маршевых и вертикальных

Элементы ограждения площадок

Таблица 6. Размеры элементов ограждения

h, мм (не менее)	h1, мм (не менее)	Н, мм (не менее)
15	140	1000
* — размеры не регламентируются.

Виды настилов площадок и ступеней лестниц

Требования по эксплуатации

После монтажа, при вводе объекта в эксплуатацию, все наружные пожарные лестницы подвергаются испытаниям. Несущие элементы конструкций должны выдерживать рабочие нагрузки, величина которых приведена в ГОСТ Р 53254-2009. Далее минимум один раз в 5 лет проводятся периодические испытания.

В период эксплуатации конструкции для эвакуации нужно поддерживать в исправном состоянии. Раз в год, можно чаще, необходимо проводить внешний осмотр на отсутствие повреждений, следов коррозии. По результатам проверки составляется акт.

После того, как обнаружены какие-либо повреждения, нужно провести ремонт и внеплановое испытание на прочность.

Ежегодное обследование, испытание проводятся организациями, имеющими в штате специально обученный персонал, поверенные измерительные инструменты и аттестованное оборудование.

Компания «СТК Конструкция» предлагает купить пожарные лестницы ГОСТ 53 254-2009. Мы производим все виды пожарных и эвакуационных конструкций в заводских условиях на современном оборудовании и гарантируем (при правильном монтаже) прохождение приёмочных и последующих периодических испытаний.

высота и ширина ступеней на второй этаж в частном доме, стандарт по ГОСТ

Параметры лестницы обусловлены ее конструкцией и материалом, из которого она изготовлена. Особенно важно правильно произвести расчеты, так как ошибки могут угнетающе сказаться на состоянии лестницы: как минимум она будет выглядеть не эстетично, как максимум последствия могут быть опасны для здоровья. О том, как самостоятельно спроектировать лестницу и выполнить ее монтаж, пойдет речь в этой статье.

Особенности

Лестница представляет собой конструкцию, основной функцией которой является обеспечение связи между двумя этажами. Он присутствует в каждом доме, независимо от его высоты. В обычных многоэтажных многоквартирных домах можно встретить только межэтажные лестницы, а в частных домах есть как подвальные, так и чердачные конструкции.

В последнее время наметилась тенденция, при которой многие жилые дома частного характера состоят всего из пары этажей. В таких домах часто обустраивают лестницу, имеющую один общий пролет. Разумеется, это же правило касается и тех зданий, высота которых более двух этажей.

Однако необходимо понимать, что в таких зданиях лестница не может быть цельной от первого до последнего этажа. Между этажами (например, первым и вторым) сооружаются специальные площадки, которые разграничивают марши и создают свободное от ступеней пространство. На нем может отдохнуть и перевести дух встающий человек. Это важная отличительная черта лестницы в частном многоэтажном доме.

Часто на загородных участках имеются различные уличные сооружения, например, беседки, вход в которые также оборудован лестницей. Их особенность в том, что все параметры уличных конструкций существенно отличаются от внутренних. Например, уменьшается угол наклона ступеней, поэтому марши становятся удобными и безопасными в эксплуатации даже без перил.

Часто уличные конструкции не оснащаются перилами, но это допустимо только для лестничных конструкций небольшой высоты.

В зависимости от функциональности, размеров, условий эксплуатации и необходимой практичности выбирается материал, который будет использован для изготовления лестничной конструкции. Материалы разные, и их производители предоставляют широкий ассортимент: от бетона до натурального дерева. Более того, лестница изготовлена ​​из нескольких материалов. Часто это характерно для комбинированных конструкций, о которых будет подробно рассказано ниже.

Для лестниц в частном доме подходят такие материалы, как дерево или специальная плитка, поскольку эти материалы универсальны, условия в помещении намного проще, они не требуют использования специального сырья.

Если установка лестницы производится на улице, необходимо учитывать климатические условия: сырье должно быть достаточно устойчивым к атмосферным воздействиям. Часто используют бетон, металл или даже стекло.

Разные виды лестничных полотен имеют свои особенности, но независимо от того, какой тип ступенчатой ​​конструкции вы планируете обустраивать, все размеры для лестниц в частный дом стандартны. Конечно, они могут варьироваться, но все размеры имеют свои пределы , которых необходимо придерживаться при строительстве.

Размеры всех элементов рассчитываются заранее, на этапе составления чертежа. Это необходимо сделать во избежание несчастных случаев.

Нормативные требования

Основной функциональной характеристикой лестницы является удобство подъема по ней. Именно это требование лежит в основе проектирования всех ступенчатых конструкций. По показателям СНиП лестничный марш состоит не менее чем из трех и не более чем из восемнадцати ступеней.

Лучшим решением будет использование нечетного количества ступенек в марше, так как человеку удобно начинать и заканчивать подъем по ступеням одной и той же ногой. Однако это пожелание не является строгой нормой.

ГОСТ

также освещает конструкцию лестниц и включает параметры высоты и ширины марша, которые зависят от угла наклона лестницы. Учитываются типы ступеней и настилов, а также оборудование и правила монтажа. В соответствии с данным нормативным документом при угле подъема 45 градусов уклон лестницы (ее крутизна) должен быть не менее 1:2 и не более 1:1. Этот параметр рекомендуется составлять около 1:1,75, что соответствует углу 35-37 градусов.

Лестницу лучше оборудовать с большим углом наклона, так как подъем и спуск по крутой лестничной конструкции может быть опасен и будет представлять трудности не только для малоподвижных граждан, но и для детей и стариков. Не следует забывать и о пространстве между ступенями и потолком, это расстояние должно быть не менее двух метров.

Также нужно помнить о балясинах и балюстрадах, выполняющих функцию ограждения и перил. Расстояние между отдельными частями этих элементов может варьироваться в зависимости от параметров лестницы, материалов и конструктивного решения. Однако если в доме есть маленькие дети, щели между балясинами следует заделать, например, закаленным стеклом. Он достаточно прочный и способен выдержать опору, что обеспечит безопасность малышей.

Виды конструкций

Существует множество разновидностей ступенчатых конструкций, которые зависят от расположения лестницы.

Одномаршевые

Представляют собой прямую лестницу. Не пользуются особой популярностью, так как не вписываются в комнату стандартной высоты. Такие конструкции часто используют для спуска в подвал или на улицу при подъеме на небольшую высоту, например, в беседку.

Если разовая лестница достаточно длинная, то стоит оборудовать на ней специальное промежуточное пространство, чтобы не сильно заморачиваться во время подъема и иметь возможность передохнуть.

Двухмарчевые

Являются наиболее распространенным типом лестниц. Они встречаются в большинстве зданий, как жилых, так и общественных. Существует несколько подвидов этих лестниц, которые отличаются только формой: Существуют как стандартные модели, так и изделия в форме буквы «Г».

Подняться на них даже на большую высоту не составит труда, так как пролеты разделены специальными платформами. Однако среди недостатков необходимо упомянуть о том, что для установки такой лестницы требуется большая площадь.

Винтовые лестницы

Подходят для небольших помещений, так как экономят место. Существенным недостатком является то, что зачастую такие конструкции очень узкие, а сами ступени крутые. Из-за этого такая конструкция представляет опасность для малоподвижных горожан, маленьких детей и пожилых людей.

Лестницы комбинированные

Состоят из разных элементов, которые могут быть встроены в конструкцию в нескольких вариациях. Это позволяет создать уникальную лестницу, которая будет функциональной и безопасной. Он украсит окружающую территорию своей необычной формой.

Стандартные размеры

В том случае, если конструкция предполагает использование большого количества ступеней, то предпочтительнее оборудовать специальные промежуточные межэтажные пространства. Лучшим решением будет создание широкого сайта. Его параметры равны ширине двух маршей с добавлением дополнительных 10-20 сантиметров.

Различные нормативные требования влияют на конструкцию лестниц и предписывают им определенные параметры, например, СНиП допустимая норма варьируется от 80 до 140 сантиметров по отношению к ширине ступеней .

Важно помнить, что для одновременного прохода двух человек по лестничному маршу требуется большее расстояние. При этом ширина лестницы должна быть не менее одного метра.

Для лестниц, используемых в качестве эвакуационных, существуют отдельные параметры, при которых нормы марша должны быть не менее 90 сантиметров.

В зависимости от функциональности лестницы также учитывается перемещение крупногабаритных предметов. Особенно это важно учитывать на так называемых поворотных лестницах. Полезная ширина таких конструкций должна быть не менее одного метра, иначе перевозка вещей будет проблематичной.

Необходимо обратить внимание на такой параметр, как глубина протектора. Его особенность заключается в том, что он варьируется в зависимости от длины элемента: к внутренней части протектор сужается, создавая нечто вроде проема, а к внешней стороне расширяется. Исходя из этого, за основу всегда берется среднее значение, то есть центральная линия. Именно это учтено при проектировании.

По ГОСТ минимальный размер проступи должен быть 25. Подставляя этот параметр в формулу Блонделя, можно рассчитать ее высоту. это 19.5 см, и это считается идеальным показателем. Конечно, не обязательно соблюдать точные значения при самостоятельной установке лестницы в частном доме. Однако учет нормативов сделает конструкцию максимально безопасной, удобной и комфортной в использовании.

Оптимальная высота ступеней варьируется в пределах 12-25 см. В частных домах высотой более двух этажей этот параметр не должен быть больше 20 см.

Большое внимание следует уделить расстоянию между балясинами. Наибольшее значение достигает 15 сантиметров. В противном случае лестницы теряют свою первоначальную опорную функцию.

Поскольку лестница состоит из отдельных модулей, необходимо учитывать и их размеры. Показателем этих элементов является межосевое расстояние между модулями, которое колеблется от 225 до 300 мм в зависимости от того, учитывается ли самая верхняя ступенька.

В нормативных документах приоритет отдается безопасности ступенчатой ​​конструкции. Безопасным считается только при сумме размеров проступи и подступенка 46 см, например: 23 и 23, 28 и 18. Такие расчеты называются «формулой безопасности», в которой наилучший показатель принято считать 29 и 17. Однако необязательно следовать этому параметру, важно лишь придерживаться числа 46 см, потому что на практике реализовать идеальные показатели в отдельных проектах достаточно сложно.

Как рассчитать?

Самостоятельно рассчитать размеры лестницы и спроектировать ее не представляет особой сложности, для этого необходимо знать параметры проступи (спецнакладки ступени) и размер подступенка. Также важным элементом среди расчетов будет ступенчатый шаг, так как от него зависит удобство эксплуатации лестницы и ее безопасность. Как мы помним, гарантом безопасности является сумма двух показателей, которая должна быть 46, идеальное соотношение 29.+ 17. Однако в зависимости от условий монтажа и пространственных параметров соотношение может быть изменено в ту или иную сторону.

Еще одним важным параметром является высота помещения. Это число нужно разделить на высоту ступени, полученные дробные числа впоследствии округлить до целых. В таких случаях, как правило, допускается нестандартное исполнение первой ступени — она ​​называется взлетно-посадочной. С ним доступ к ступеням становится более удобным.

Перед выполнением чертежа необходимо рассчитать оптимальные параметры лестницы, исходя из ширины проступи (обозначается b) и высоты ступени (h) . Эти показатели необходимо вставить в формулу Блонделя, взявшего за основу своих расчетов средний человеческий шаг: b + 2h. Минимальное значение – цифра 60 см, максимальное – 65 см. В среднем это 63 сантиметра, из этого показателя необходимо вычесть высоту подступенка, умноженную на два. Если используется проступь, то необходимо учитывать ее размеры, которые достигают 50 мм.

Еще одним важным фактором, влияющим на длину лестницы, является площадь помещения, отведенного под лестницу.

При работе с чертежом его переносят на плоскость в виде прямоугольника, одна сторона которого является проекцией длины марша, а другая равна ширине марша. Проекцию можно рассчитать следующим образом: глубину ступеней умножить на их количество.

После проделанных расчетов можно переходить к расчету длины лестничного марша. Сумма квадратов ширины марша и проекции его длины равна квадрату длины лестницы. Чтобы получить окончательный результат этого числа, необходимо только извлечь квадратный корень. Значение этого параметра часто получается нецелым, и, как было сказано выше, необходимо округлить полученное число.

Завершающим этапом является определение косого угла лестницы. Для этого берется соотношение высоты этажа и длины марша, для этой пропорции вычисляется синус, а затем и сам угол.

Сегодня многие специалисты подробно описывают конструкции лестниц. Вы можете обратиться к их работам, чтобы узнать информацию о зависимости ширины и высоты ступеней лестницы, высоты этажа, постоянной ширины проступи и других параметров.

В основном выделяют несколько типов высоты этажа: от 2250 мм, что соответствует подвальным помещениям, до 3000 мм. Каждое значение имеет свое количество ступеней – от 12 до 17, высоту ступени (118-176 мм) и ширину проступи, соответствующую 260-290 мм.

Распространенные ошибки

Основной недостаток заключается в том, что некоторые отечественные мастера, решившиеся на самостоятельное строительство лестницы, игнорируют правила и нормы ГОСТ и СНиП, обязательные для ознакомления. В этих документах приведены основные правила расчетов, и, спроектировав конструкцию в соответствии с нормативными требованиями, можно не беспокоиться о безопасности.

При серьезных отклонениях от указанных параметров не стоит реализовывать такую ​​идею, так как это может оказаться опасным для здоровья.

Вместо этого нужно корректировать проект, дорабатывая и дорабатывая отдельные детали. Но лучше создать новый проект, проведя все расчеты заново или несколько изменив конфигурацию лестницы.

Как было отмечено выше, высота ступени не должна превышать 19 см, однако многие мастера-самоучки игнорируют это требование, делая ступени слишком высокими. Это затрудняет движения и делает их неудобными, особенно для маленьких детей и пожилых людей. Для них такая конфигурация может быть довольно опасной и привести к авариям.

Еще одно упущение – конструкция ступеней разных размеров. Причиной этого является просчет при составлении чертежа и расчете основных размеров элементов лестницы. На этом этапе необходимо отказаться от экспериментов, и в результате лестница будет удобна в использовании и прослужит долгие годы.

Наконечники

Многие хозяева любят использовать натуральные материалы для отделки своего дома, это касается и ступенчатых конструкций. Различные типы лестниц, независимо от материала, также нуждаются в защите. Для них лучше использовать специальные пропитки и лаки на спиртовой основе, которые уберегут материал от воздействия опасных факторов окружающей среды, например, чрезмерной влаги. Также специальные составы помогут избежать коррозии, растрескивания и гниения.

Перед тем, как приступить к заливке пола, необходимо несколько раз проверить расчеты, определяющие размеры будущей лестницы.

Правильная конструкция должна быть с шагом 16-18 см, а это подразумевает создание проема определенной ширины. В том случае, если нет времени считать дверной проем, то лучшим решением будет оставить его достаточно большим, чтобы можно было встроить в него лестницу и избежать проблем с установкой маршей и перил. При таком подходе конструкция будет удобной и не будет создавать опасности при использовании.

Таким образом, становится понятно, как спроектировать и построить лестницу своими руками, но важно помнить, что необходимо придерживаться установленных технических норм. Соблюдение их убережет от несчастных случаев и позволит насладиться надежностью, удобством и качеством лестницы.

Ошибки проектирования лестницы в деревянном доме подробно описаны в видео ниже.

Как сохранить лестницу в соответствии с кодом

Стандартная ширина лестницы, высота и глубина подступенка и другие параметры

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 01.03.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен
Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s
Редакционный процесс

The Spruce / Ashley Poskin

Критические размеры, такие как стандартная ширина лестницы, высота подступенка и глубина проступи, не являются предметом догадок, когда вы переделываете или строите дом. Размеры лестниц определяются общепринятой практикой и строительными нормами, которые часто основаны на общепринятых практиках. Эти правила направлены на то, чтобы сделать лестничные клетки максимально безопасными, поэтому их ни в коем случае нельзя игнорировать или обходить стороной.

В то же время измерения кодов лестниц допускают некоторую гибкость, поскольку большинство измерений сопровождаются минимумами или максимумами. Ярким примером является стандартная ширина лестницы. Лестничный кодекс гласит, что лестница должна быть шириной 3 фута или шире. Пока соблюдается стандарт ширины в 3 фута, вы можете расширить ширину лестницы настолько, насколько пожелаете.

Смотреть сейчас: Как сохранить лестницу до кода

Предлагаемые стандарты не только помогут вам построить безопасную лестницу, но и помогут построить удобную лестницу, которой вы сможете пользоваться изо дня в день в течение многих лет. Однако не все размеры лестниц одинаковы во всех частях страны. Обязательно узнайте в своем органе, выдающем разрешения, строительные нормы и правила, применимые к вашему населенному пункту. Многие сообщества полностью принимают Международный строительный кодекс, а другие вносят в него изменения. В любом случае, местный кодекс — это то, что вы должны соблюдать, чтобы пройти проверки.

Следующие требования к лестницам относятся к прямым лестницам. Винтовые лестницы и винтовые лестницы предъявляют несколько различных требований к кодам.

Ширина лестницы: 36 дюймов, минимум

Ширина лестницы относится к расстоянию между сторонами, если вы поднимаетесь или спускаетесь по лестнице. Согласно IRC, это расстояние должно быть не менее 36 дюймов и не включает поручни.

Высота подступенка лестницы: 7 3/4 дюйма, максимум

Подступенок — задняя, ​​вертикальная часть ступени. Высота подступенка лестницы определяется расстоянием, на которое вы перемещаете ногу вверх или вниз от одной ступеньки до соседней. Это должно быть не более 7 3/4 дюймов.

Эта спецификация кода была разработана для предотвращения того, чтобы лестница была слишком высокой при подъеме по лестнице или слишком низкой при спуске. Кроме того, размеры подступенка всех ступеней должны быть как можно ближе к одинаковым. Наибольшая высота подступенка в лестничном пролете не может превышать наименьшую более чем на 3/8 дюйма. Лестница, в которой есть заметное различие между подступенками, представляет угрозу безопасности.

Если лестница имеет открытые подступенки, открытое пространство между ступенями не может быть достаточно большим, чтобы через него могла пройти 4-дюймовая сфера. Другими словами, пространство должно быть чуть меньше 4 дюймов в высоту.

Лестничные ступени (прогоны) Глубина: от 10 до 11 дюймов, минимум

Ступенька — это плоская горизонтальная поверхность, по которой вы ходите. Глубина ступени — это расстояние от переднего края или выступа (выступа ступени, выступающего за нижний подступенок) одной ступени до передней кромки или носа следующей ступени, измеренное по горизонтали. Это расстояние должно быть не менее 10 дюймов. Тем не менее, ICC отмечает, что если ступени не имеют выступов, а ступени имеют сплошные, а не открытые подступенки, минимальная глубина проступи составляет 11 дюймов.

Подступенки лестницы должны быть достаточно глубокими, чтобы у большей части вашей ноги было достаточно места для отдыха на лестнице. Глубина ступеней лестницы больше важна для спуска, чем для подъема по лестнице. Кроме того, размеры проступи каждой ступени лестницы должны быть как можно ближе к идентичным. Наибольшая глубина проступи в лестничном пролете не может быть больше наименьшей глубины проступи более чем на 3/8 дюйма.

Выступы должны выступать не менее чем на 3/4 дюйма и не более чем на 1 1/4 дюйма за нижний стояк. Самый большой выступ носовой части не может быть более чем на 3/8 дюйма больше, чем самый маленький выступ носовой части.

Высота лестницы: 6 футов, 8 дюймов, минимум

В любой точке лестницы у пользователя должно быть полное вертикальное расстояние не менее 6 футов 8 дюймов между верхней частью ступени лестницы и нижней частью потолка.

У любого, кто поднимается или спускается по лестнице, должно быть достаточно места над головой без необходимости пригибаться.

Лестничные площадки

Каждая лестница должна иметь площадку вверху и внизу. Ширина лестничной площадки, измеренная перпендикулярно направлению движения, должна быть не менее ширины лестницы. Минимальная глубина, измеренная в направлении движения, составляет 36 дюймов.

Лестничное освещение

Ступени и площадки всех прямых лестниц должны иметь искусственный источник света, способный освещать ступени и площадки не менее чем до 11 люкс (приблизительно 1 футовая свеча). Для любой лестницы с шестью или более подступенками на каждом уровне этажа должен быть настенный выключатель для управления источником света.

Общие термины для лестниц

• Косоур:  Корус – это весь пилообразный элемент, на который опираются подступенки и проступи. Вам понадобится не менее двух на каждую лестницу. Некоторые вспомогательные лестницы, такие как лестницы в подвал или лестницы на палубу, могут не использовать конструкцию с пилообразными стрингерами. Вместо этого они могут использовать сплошные боковые стрингеры, которые закрепляют ступени с помощью металлических соединителей.
• Подступенок: Подступенок – это вертикальный размер каждой лестницы. Подступенки могут быть закрытыми или оставлены открытыми, как в лестницах на палубу или в подвальные лестницы. Доска, закрывающая заднюю часть ступени, также называется подступенком.
• Проступь: Проступь – это горизонтальная часть каждой лестницы, иногда называемая маршем. Это поверхность, на которую ступает пользователь.
• Площадка: Площадка — это площадка между двумя лестничными пролетами. Это также пространство для подхода вверху и внизу лестницы.
• Выступ: Часть ступени, выступающая над стояком внизу.
• Ширина лестницы: Ширина относится к длине подступенков и ступеней от одной стороны к другой.
