Габариты стандартных размеров дверных проемов, как рассчитать габариты проема

Чаще всего в строительстве жилых и общественных зданий обустраивается стандартный дверной проем, однако перед покупкой нового межкомнатного или входного полотна следует корректно измерить его габариты. В ином случае не избежать дополнительных расходов по переоборудованию проема или по изменению размера двери.

Какие габариты имеют стандартные дверные проемы?

Современные производители предлагают следующие стандартные размеры дверных проемов и типы дверей:

Наиболее распространен типоразмер дверного полотна с высотой 2000 мм. При этом параметре размер ширины может составлять 600, 700 или 800 мм. В продаже часто встречаются готовые изделия с параметром 1900 см по высоте и шириной 550 мм, но двери 60 см с высотой в 200 см распространены больше всего. Толщина коробки при этом может быть раной 15-50 мм.

ГОСТ размеров проема 6629-88 содержит следующую информацию:

Что учесть при монтаже полотна в стандартный проем?

При установке дверей в обязательном порядке учитываются не только стандарт габаритов полотна, коробки и проема. Большое значение имеют и другие факторы:

• проходят ли в пределах проема коммуникации;
• нужно ли оборудовать каркас для простенка или обшивки из гипсокартона;
• точный показатель толщины стены;
• какой ширины потребуется наличник;
• существует ли необходимость установки порога и его высота.

Стандарты проемов дверей необходимы для упрощенного выбора полотна и коробки. Типовые изделия с легкостью монтируются в стандартизированные проемы. В случае постройки дома по индивидуальному проекту возможно ширина и высота проема двери между комнатами будут нестандартными. Для этого потребуется заказывать изготовление двери и коробки к ней по индивидуальным размерам. При этом точность и корректность измерения габаритов проемов имеет важное значение. Правильно производить измерения по следующему алгоритму.

Как рассчитать габариты проема?

В ряде случаев возникает необходимость рассчитать размер дверного проёма под конкретные габариты межкомнатного или входного полотна. Тогда необходимо будет произвести определённые вычисления. К примеру, вы планируете установить полотно с габаритами 2000×800 мм при толщине дверной коробки в 25 мм. Размер ширины проёма в этом случае будет равным:

800 + 25+25 = 850 (мм).

Учитываются в расчетах обе горизонтальные стойки дверной коробки, поэтому показатель прибавляется дважды.

В расчете также учитываются зазоры для монтажа 15-20 мм, которые следует оставить с обеих сторон двери. К полученному ранее значению прибавляем эти величины:

850 + 15 + 15= 880 (мм).

Показатель в 800 мм – это стандартная ширина дверного проема, которая чаще всего используется при изготовлении межкомнатных изделий, которые идеально вписываются в условия типовых построек.

Высота дверного проема вычисляется по аналогии, исходя из габаритов порога и величины зазоров для монтажа. Таким образом, размер высоты полотна суммируется с толщиной короба, высотой порога и размером зазора (10-20 мм):

2000 + 25+10+15= 2050 (мм).

В результате вычислений мы получаем, что для полотна габаритами 2000×800 мм потребуется стандартный проем двери 2050×880 мм.

Стандартная толщина типовых проемов в жилых и общественных строениях, не зависимо от материала стен, составляет 75 мм. Соответственно большинство дверных коробок на рынке имеет такую же толщину. При несоблюдении рекомендации по размерам можно столкнуться с проблемами при монтаже наличников и неэстетичному внешнему виду двери.

Стандартные размеры межкомнатных дверей с коробкой

Правильная установка межкомнатной двери возможна лишь в том случае, когда ее геометрические параметры соответствуют конфигурации и нормативным размерам дверного проема. Подгонка, подрезка коробки или полотна ничем хорошим не заканчиваются. Будет испорчено само изделие, больше того, нарушится плотность прилегания периметра дверного короба к стеновым конструкциям, снизится звукоизоляционная и тепловая защита помещения.

Все просто, когда надо укомплектовать квартиру в типовом здании, например в хрущевке, построенном из заводских ЖБИ изделий. В панельном здании столкнуться с отклонениями от ГОСТ и СНиПов практически невозможно, поскольку такое строительство жестко контролируется на всех стадиях, начиная с заводских цехов.

Совсем другое дело, если речь идет об индивидуальных застройках по специально разработанным проектам или о реконструируемых зданиях. При проектировании именно таких домов у архитекторов и дизайнеров есть возможность воплотить свои необычные замыслы и заложить дверные проемы с особыми габаритными размерами. Для необычных решений придется изготовить межкомнатные двери по индивидуальным размерам.

Стандартные размеры дверных проемов

Полный набор требований к параметрам стандартных межкомнатных дверей и проемов для них изложен в ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий».

• Высота внутренних дверей любого типа одинакова: 2100 мм с учетом рамы. Размер дверного полотна в чистом виде имеет в высоту 1900-2000 мм.
• Ширина заполнения в типовых изделиях для одностворчатых конструкций бывает 900 мм, 800 мм, 700 мм и 600 мм. По этому параметру обычно ориентируются при выборе места установки двери. Наиболее широкие ставят в комнаты, средние – на кухню и самые узкие предназначаются для ванной и туалета. Двустворчатые двери по ширине больше одинарных в 1,5-2 раза, имеют размер 1200-1500 мм.
• Толщина полотна и коробки зависит от материала изготовления, конструкционного решения дверного блока. От этой величины и физических характеристик сырья зависит вес готового изделия.

Масса дверного блока имеет большое значение, поскольку несущая способность стен бывает разной, как и обрамление проемов. При выборе нужно помнить, что для основной стены подойдет дверь любой толщины, а вот с перегородкой следует быть внимательнее, особенно с тяжелыми деревянными дверями. Слишком тонкая перегородка может не выдержать массивную конструкцию.

Стандартные размеры межкомнатных дверей и как они соотносятся с габаритами дверных проемов можно посмотреть в следующей таблице:

Приведенные параметры применимы не только к обычным конструкциям с распашными створками. На них ориентируются изготовители откатных модификаций купейного типа, а также маятниковых аналогов.

Как видно из таблицы, габариты стандартного проема достаточны для того, чтобы дверь с типовыми размерами вписалась в него с максимальной точностью и минимальными зазорами. Это позволяет более тщательно загерметизировать периметр дверной коробки, тем самым избавить помещение от проникновения посторонних шумов и сохранить в нем тепло.

Как замерить размеры дверного проема

Чтобы верно определить размер межкомнатной двери вместе с коробкой, необходимо выполнить замеры проема для ее установки. В новостройке предварительные работы нужны по минимуму, а вот при выполнении капитального ремонта или просто замены столярки надо сделать следующее:

• аккуратно демонтировать старый дверной блок, стараясь не разрушить стенные конструкции;
• ликвидировать имеющуюся отделку до основы;
• снять напольное покрытие и подготовительные слои до плиты перекрытия;
• на боковых сторонах проема сделать отметку уровня чистого пола в соответствии с проектом.

Теперь можно приступать непосредственно к замерам, которые выполняются в крайних точках каждого параметра и один-три раза между ними. Ширина замеряется вверху, внизу и посередине. Высота определяется от уровня чистового напольного покрытия до верхней точки вдоль каждого бокового откоса и обязательно в средней точке. Толщину простенка вымеряют по всему периметру через определенные промежутки. Эти действия нужны для того, чтобы определить минимальную величину каждого параметра. Это и будут ориентировочные габариты дверного блока.

Когда к установке планируется дверь раздвижной конструкции или купе, то размеры полотна такого изделия должно быть равным или несколько шире габаритов проема. Они, собственно, и состоят из одного или нескольких полотен, перемещающихся на роликах по направляющим рельсам или швеллерам. Дверная коробка здесь не нужна, а проем достаточно облицевать подходящими к интерьеру отделочными материалами.

Как подобрать межкомнатную дверь по размерам

Для лучшего понимания, попробуем теоретически подобрать межкомнатную дверь по размерам проема. После выполненных замеров согласно изложенным рекомендациям имеем проем с габаритами 91*205 см. Навскидку к этому проему должен подойти стандарт двери для комнат с шириной полотна 80 см. Проверим предположение расчетом:

• к чистому проходу прибавим две толщины короба 3 см*2 = 6 см;
• предусмотрим технологический зазор по 1,5 см с каждой стороны, получается еще + 3 см;
• итого ширина дверного блока составит: 80+6+3= 89 см;
• к стандартной высоте полотна в 200 см надо добавить 3 см дверной коробки и 1,5 см монтажного зазора, получится 204,5 см, но это размер без порога.

Если предполагается установка порожка, то общая высота блока должна определяться с учетом толщины этой детали. Пользуясь такими простыми измерениями и подсчетами, можно правильно подобрать размер стандартной межкомнатной двери без коробки или с рамой.

«Узнать» нужный дверной блок легко по маркировке:

• Первые два буквенных обозначения говорят о внешности изделия: П – полотно без коробки, Д – дверь, О – остекленная, Г – глухая.
• Далее следует пара цифр – это высота проема (но не двери) в дециметрах.
• Следующие два знака – ширина дверного проема.
• Еще один буквенный указатель – Л или П, то есть дверь правая или левая.
• Завершает маркировку обозначение действующего стандарта.

Пример верного маркирования выглядит так: ДГ21-10Л ГОСТ 6629-88. Это значит, что перед покупателем дверной блок с глухим полотном для проема размером 21*10 дм, с левым открыванием, изготовленный в соответствии с требованиями указанного норматива.

Изготовление дверей нестандартных размеров

Оснащение современных предприятий инновационным оборудованием, а также новейшие технологические разработки позволяют изготавливать разнообразные межкомнатные двери нестандартных размеров и форм. Типовые же решения предусматривают только прямоугольные одинарные двери и двупольные, в ограниченном количестве типоразмеров.

Однако бум строительства частных домов, усиленная реконструкция старинных особняков и многоэтажек, сдача в эксплуатацию зданий только с несущими конструкциями внесли свои коррективы в действительность. Появилась острая нужда в изделиях с непривычными габаритами и конфигурацией.

Пришла мода на арочные и сдвижные конструкции. Весьма популярными стали двери-купе и складные изделия гармошкой. Они не «съедают» пространство, могут быть незаметными, если установлены заподлицо со стеной. Удобны для таких помещений, как гардеробная, кладовая и другие комнаты, вход в которые лучше не делать на виду.

Повод для заказа дверных блоков в индивидуальном порядке

Нестандартные межкомнатные двери нельзя купить в готовом виде, их нужно заказать на производстве. Это делается в следующих случаях:

• Ремонт в квартире с очень высокими потолками более 3.5 м. Здесь межкомнатные двери должны быть больше размеров типовых изделий, поскольку стандартные конструкции будут смотреться немного нелепо.
• Воплощение в жизнь эксклюзивного дизайнерского проекта при новом строительстве или перестройке существующих помещений, с разрушением старых перегородок и возведением новых.
• Когда необходимо воссоздать старинный интерьер в зданиях с глубокой историей.
• При необходимости деления слишком просторной комнаты на две небольших стандартный дверной проем может оказаться непропорциональным, тогда появляется решение установить межкомнатную дверь с минимальным размером.
• Элементарная ошибка строителей, которые должны были сделать проем под обычную дверь, а он получился значительно шире или выше, либо то и другое.

По небольшому перечню причин понятно, что подобных жизненных ситуаций может быть гораздо больше. И очень хорошо, что всегда есть возможность изготовить нестандартную межкомнатную дверь на заказ, причем большинство предприятий охотно работают по эскизам заказчика.

Что нужно для заказа нестандартных дверей

Не секрет, что цены на дверные конструкции, изготовленные в индивидуальном порядке, несколько выше типовых. Поэтому особенно важно не только выбрать либо придумать красивый дизайн, но грамотно рассчитать размер дверного блока. Не имея такого опыта, надежнее довериться специалистам, а для замеров вызвать менеджера от предприятия-изготовителя.

При выполнении работы по размерам заказчика производитель ответственности за неправильные замеры не несет. Все риски ложатся на заявителя, но лишние расходы не нужны никому. Поэтому все нюансы по габаритам, конфигурации, материалам лучше обговаривать на месте будущей установки двери с представителем фабрики.

Разновидности нестандартных межкомнатных дверей

Нетиповые дверные блоки любых размеров изготавливаются из многих видов строительных материалов: древесины, МДФ, стекла, пластика, металла. Они могут быть:

• одинарными, двойными, полуторными;
• прямоугольной, арочной либо сложной конфигурации;
• распашными, раздвижными, складывающимися с различным количеством створок;
• радиусными для установки на изогнутые поверхности стен.

В конструктивном плане используются самые разнообразные приемы: необычное расположение планок в каркасных вариантах, вставки из витражного стекла, триплекса с резными узорами или строгими раскладками. Для отделки применяют шпон дорогих древесных пород, восковое и лакированное покрытие, способ ламинирования. Красивое эмалевое окрашивание также пользуется спросом, а для поклонников ретро-стиля – отделка под старину с патиной.

Нестандартные межкомнатные двери дороже типовых, для изготовления требуют больше времени. Но эти неудобства с лихвой окупаются возможностью создать совершенно уникальный интерьер, придать ему нотку исключительности и необычности.

как выполняется маркировка

Обозначение ворот и ворот на чертежах, применяемых в строительстве, следует выполнять в соответствии с ГОСТ 21.201-2011. В соответствии с этим документом необходимо использовать специальную графику.

На тех чертежах, которые выполнены в масштабе 1:400 и мельче, дверные полотна и направление их открытия не показаны. Если масштаб изображаемых дверей и ворот 1:50 и более, то при изображении на строительных чертежах необходимо указывать такие элементы, как четверти, пороги и т. д.

Обозначения дверей на чертежах по ГОСТ

На чертежах масштаба 1:50 и более двери должны быть указаны в обязательном порядке. Пример схемы обозначений можно увидеть ниже:

Такое обозначение двери на чертеже должно присутствовать на всех схемах. Например, в таблице хорошо видно, что раздвижная система обозначается в виде прямоугольников с идущими к ним параллельными линиями, а вот распашная система изображается прямоугольниками и линиями, идущими под углом и т. д.

Какие документы регламентируют

Производители В настоящее время необходимо изготавливать стандартные деревянные двери, предназначенные для установки в жилых и служебных помещениях, руководствуясь, прежде всего, нормами, предусмотренными ГОСТ 6629.-88 и ГОСТ 475-78. Исключение в данном случае составляют конструкции, собранные из ценных пород дерева. Такие двери не относятся к группе стандартных дверей. Также, используя другие нормативные документы, производители собирают и конструкции специального назначения. Это могут быть, например, эвакуационные модели, пожарные и т.п.

В нашей стране обозначения дверей на чертежах регламентированы по ГОСТ 21.201-2011. В то же время по стандартам такие элементы обычно не отмечают на схемах, выполненных в масштабе 1:400 и меньше. Двери указывают только на чертежах масштаба 1:50 и крупнее. При этом по ГОСТу на схеме положено обозначать не только саму такую ​​конструкцию, но и направление открывания полотна, а также наличие подоконника.

Кроме того, на схемах с помощью специальных значков часто отмечается тип двери. Разумеется, такие обозначения дверей на чертежах по ГОСТу тоже регламентированы. Все проектные организации в нашей стране должны соответствовать таким стандартам.

Нормы обозначения дверей и окон на чертежах по ГОСТ 11214-86 могут применяться и в России. Этот документ определяет, среди прочего, требования к конструкции таких строительных элементов. Также данный ГОСТ регламентирует размеры и способы соединения блоков стандартных окон и дверей.

Правила составления схем

Двери на чертежах следует изображать в виде стенных проемов. Заштриховывать их запрещается, но необходимо наносить в виде перпендикулярных линий. Кроме того, при создании чертежа необходимо соблюдать следующие правила:

• Толщина основных линий не более 0,8 мм;
• Надписи над обозначениями выполняются шрифтом № 7;
• Пояснения к легенде пишутся шрифтом № 5.

Помимо условного обозначения, по маркировке можно определить полные характеристики двери, например, наличие порожка, тип конструкции. Она, согласно установленным нормам, должна присутствовать на чертежах межкомнатных и входных дверей.

Требования к качеству деревянных дверей

Мы выяснили, какие обозначения на чертежах по ГОСТ дверей предусмотрены. Но какие требования к изготовлению таких конструкций? По стандартам ГОСТ 475-78 такие конструкции могут изготавливаться с незначительными отклонениями от стандартных размеров. При этом в документе указываются максимальные допуски.

Также по ГОСТ 475-78 деревянные двери могут изготавливаться из следующих материалов:

• хорошо высушенная древесина;
• фанера;
• металлопрокат;
• пластиковые узлы;
• стекло и клей.

При этом для тех моделей, которые впоследствии будут эксплуатироваться в условиях повышенной влажности, предполагается использование древесины хвойных пород. Для дверей, предназначенных для установки в обычных помещениях, по ГОСТу допускается использовать лиственный материал.

Основные виды продукции

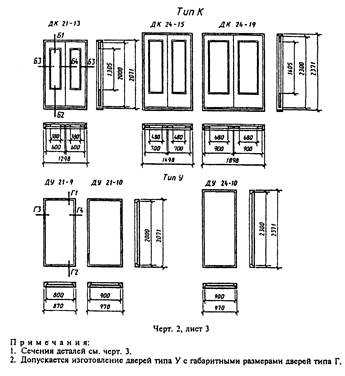

Обозначение дверей различных конструкций на чертежах по ГОСТ имеет следующую расшифровку:

• «Г». Состоит из одного или двух полотен и монтируется внутри здания. Изделие может комплектоваться коробкой, гайкой и крышками;
• «О». По типу аналогичны предыдущему варианту, но дополнительно могут иметь стеклянные вставки;
• «К». Маятникового типа, где дверь качается. Конструкция в основном состоит из двух полотен и без подоконника;
• «У» Входной тип изделия с усиленным каркасом и шторкой. Устанавливается на входе в частный дом или квартиру.

Виды отделки

Обозначение дверей на чертежах по ГОСТ на фасаде или в подъезде обычно применяют в виде прямоугольников со створкой под углом. В маркировке таких конструкций, помимо прочего, может присутствовать и тип их отделки. Различают несколько видов последних для металлических входных дверей:

1. Порошково-полимерное напыление. Это самый дешевый вид покрытия с достаточно высокой степенью надежности. Его главные преимущества – долговечность и прочность.
2. Молотковое покрытие. В этом случае дверь окрашивается специальной краской. Отличительной особенностью такого покрытия является устойчивость к механическим воздействиям. Также к его достоинствам можно отнести привлекательный внешний вид.
3. Антивандальное покрытие. Эта разновидность обычно используется для отделки дверей общественных и коммерческих зданий. К этой группе покрытий относятся, например, вагонка и панели МДФ.

Маркировка конструкции

Понятно, как на чертежах обозначаются двери различных конструкций, но теперь стоит разобраться с маркировкой. Компании по производству дверей выпускают полотна различных размеров и это должно быть указано в чертежах и маркировке в обязательном порядке.

Согласно ГОСТ производитель указывает размеры полотна для проема, для которого оно предназначено, и это также указывается на схеме рядом со значком двери. Кроме того, модель изделия «О» или «Г» может иметь две створки неодинаковой ширины, и тогда возле дверей на чертеже по ГОСТ указываются дополнительные буквы «П» и «Л», что означает правое и левое холст. Также, если конструкция оборудована подоконником, то это указывается в виде буквы «П».

Требования к металлоконструкциям

Согласно ГОСТ, такие модели должны быть изготовлены из стали с ровной и гладкой поверхностью, без трещин и сколов. Допустимая кривизна материала, используемого для сборки полотна, составляет 0,5 мм.

Уплотнительные прокладки в таких дверях должны быть установлены ровно, без зазоров по всему периметру рамы. Безусловно, металлические двери, выпускаемые современными предприятиями, должны, кроме всего прочего, быть еще и устойчивыми к разного рода неблагоприятным факторам внешней среды. То есть в процессе эксплуатации на них не должны появляться ржавые пятна, грибок, царапины, сколы и т.п.

Петли на таких дверях допускается крепить как с помощью сварки, так и механическими стяжками. На завершающем этапе производства двери данного типа предполагается покрывать дополнительным защитным слоем с предварительной грунтовкой. ГОСТ, помимо прочего, разрешает использовать древесину при изготовлении таких дверей в качестве отделочного материала. При этом детали из бруса и досок, используемые для этой цели, согласно стандартам должны иметь шероховатость не более 60 мкм и влажность не более 8-12 %.

Дополнительные обозначения

Все обозначения дверей для внутренней установки окрашены в соответствии с ГОСТ, а что касается наружных конструкций, то здесь могут присутствовать следующие обозначения:

1. «С» — служебные;
2. «Н» — изделие тамбурного типа или входная;
3. «L» — Ленивая или люковая модель.

Если рядом с дверьми на чертеже по ГОСТу указана одна из перечисленных букв, то буквы, обозначающие тип конструкции, например, «Г», «О» и т.п., переносятся несколько дальше.

При маркировке номера обычно указываются в третьей позиции как на чертеже внутренних помещений, так и на входных конструкциях. В обоих случаях цифры обозначают размер проемов. Как уже было сказано, после них могут сразу следовать буквы, которые обозначают любые второстепенные характеристики модели двери. Помимо вышеперечисленных, могут быть и следующие:

1. «Т» — дверь противопожарная;
2. «С» — непрерывное заполнение модели;
3. «С» — имеет сплошное внутреннее наполнение, оснащена цилиндровым замком и порогом;
4. «Щ» — щитовая модель;
5. «П» — правая створка или подоконник;
6. «Л» — крыло левое;
7. «Б» — влагостойкая ткань.

Если дверь металлическая, то в разрезе на чертеже она штрихуется прямыми параллельными линиями с наклоном 45 градусов, но расстояние между штрихами будет зависеть от масштаба плана. Если изделие деревянное, то его штрихуют круговыми линиями, то есть тем, как идут волокна в дереве, показывая, таким образом, реальное расположение слоев дерева в полотне.

Двери

Двери являются одним из самых распространенных элементов зданий и сооружений. Они могут иметь самые разнообразные конструкции, но наиболее распространенными являются:

• Однополые
• Двусторонние
• Качающиеся
• Откатные

По материалу изготовления классифицируются на:

Деревянные

Для установки дверей в дверные проемы устанавливаются коробки. Если для этой цели используется дерево, то такие конструкции изготавливаются из брусков, а затем крепятся к стене. Деревянные полотна обычно изготавливаются из такого материала, как клееные панели. Нередко для этой цели используют ДСП, которые отделаны облицовочными материалами.

Каркасы металлических дверей и обвязка их дверей изготавливаются из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного вида и защиты от коррозии. Дверное полотно металлических дверей содержит один или два стальных листа, каркас и ребра жесткости.

Конструктивными элементами стеклянных дверных полотен являются обвязка из алюминиевого или стального профиля и дверное полотно из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).

Согласно действующим нормам и стандартам все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу. Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при возникновении различных чрезвычайных ситуаций (например, пожаров).

Для крепления дверных коробок в проемах используются деревянные пробки, обработанные антисептиками. Они устанавливаются непосредственно в железобетонные панели на этапе изготовления этих конструкций. Если двери внешние, то их устанавливают вместе с порогами, а если внутренние, то без них.

Для подвешивания полотен на дверные коробки используются петли. Если дверь открыта настежь, то демонтировать ее с петель очень легко и просто. Для того чтобы двери не открывались и не захлопывались, используются специальные приспособления, которые называются «дипломат». Они служат для удержания двери в закрытом состоянии, а если и открываются, то плавно, без ударов, возвращаются в нее. Кроме того, двери оснащены врезными замками, защелками и ручками. Входные двери часто оснащаются кодовыми замками.

Пример обозначения на чертежах

Стоит показать на примере, как расшифровывается информация на чертежах деревянных конструкций:

1. ДК 24-19. «D» указывает на то, что изделие является дверным, а «K» — на распашной. Первая цифра 24 означает высоту проема 24 дм, а 19 соответственно ширину 19 дм;
2. ДО 24-15П. Двустворчатая правая дверь с подоконником, а буква «О» означает, что конструкция выполнена из стекла, либо с небольшими стеклянными вставками;
3. ДГ21-7ЛП. Изделие состоит из одного левостороннего полотна с подоконником. Рассчитан на высоту проема 21 дм и ширину 7 дм.

Чертеж – это не просто чертеж с изделием, но и схема, содержащая все данные для производства и эксплуатации. Для его разработки потребуется большой опыт инженера, чтобы правильно обозначить на чертежах модели раздвижных, распашных или складных дверей, указать все технические характеристики и так далее.

Цель

Ворота — это функциональные строительные конструкции, служащие для ограничения доступа с их помощью на ту или иную территорию.

Могут выполнять как сугубо утилитарную, так и декоративную роль. В последнем случае они часто не имеют створок и представляют собой просто арку. Если ворота предназначены для проезда транспортных средств, то их размеры учитываются при их проектировании и производстве.

По своей конструкции ворота бывают распашными, распашными, раздвижными, раздвижными, подъемно-поворотными и подъемными. Самыми простыми по конструкции и наиболее распространенными являются распашные и откатные ворота. Бывают также распашные ворота, в которых шторы выполнены из листов резины или эластичного прозрачного пластика. Они чаще всего устанавливаются в промышленных зданиях и позволяют значительно снизить потери тепла.

Как сделать дверные проемы на плане дома в AutoCAD (алгоритм)

Для создания дверных проемов в AutoCAD я использовал следующий алгоритм (вы можете использовать любой удобный для вас способ создания дверных проемов на плане):

Выбрать инструмент «Линия» на панели инструментов «Рисование» на вкладке «Главная» ленты инструментов и нарисуйте первую стену дверного проема.

Примечание

Вы можете не увидеть построенный сегмент в AutoCAD, потому что он будет закрыт изображением (фоном) плана дома. Настройте порядок рисования объектов в Автокаде, а именно выберите картинку и нажмите правую кнопку мыши. В контекстном меню выберите строку «Порядок отрисовки» — «Отправить на задний план».

Выберите инструмент Копировать из панели инструментов Модификация на вкладке Главная Ленты инструментов и скопируйте стену дверного проема на расстояние 810 мм, т.е. на величину ширины дверного проема. Отследить перпендикулярные углы, полярные углы в AutoCAD вам понадобится полярная привязка или режим ORTO.

Выделите два отрезка, изображающие дверной проем на плане дома, и сгруппируйте их для удобства работы с дверным проемом и размещения его по позициям согласно плану первого этажа коттеджа. Группировать объекты в AutoCAD можно из контекстного меню. Щелкните правой кнопкой мыши и выберите в контекстном меню строку «Группа» — «Группировать».

С помощью команд «Копировать» и «Повернуть» в AutoCAD скопируйте дверные проемы и разместите их согласно чертежу плана дома.

ГОСТы на мебель

Дата：      Категории：Качество и рынки

ГОСТы на мебель

ГОСТ 12029-93 Мебель. Стулья и табуретки. Определение прочности и долговечности
ГОСТ 13025.1-85 Мебель бытовая. Функциональные размеры модулей хранения
ГОСТ 13025.2-85 Мебель бытовая. Функциональные размеры мебели для сидения и лежания
ГОСТ 13025.3-85 Мебель домашняя. Функциональные размеры столов
ГОСТ 13025.4-85 Мебель мебельная. Функциональные размеры зеркал мебельных
ГОСТ 14314-94 Мебель для сидения и лежания. Метод испытания мягких деталей на прочность
ГОСТ 16371-93 Мебель. Общие технические условия
ГОСТ 17340-87 Мебель для сидения и лежания. Методы испытаний деревянных кроватей на прочность и долговечность
ГОСТ 17524.1-93 Мебель для предприятий общественного питания. Функциональные размеры столов
ГОСТ 17524.2-93 Мебель для предприятий общественного питания. Функциональные размеры Мебель для сидения
ГОСТ 17524.4-93 Мебель для предприятий общественного питания. Функциональные размеры шкафов для официантов
ГОСТ 17524.5-93 Мебель для предприятий общественного питания. Функциональные размеры прилавков баров, столовых и буфетов
ГОСТ 17524.8-93 Мебель для предприятий общественного питания. Функциональные размеры тележек
ГОСТ 17743-86 Технология деревообрабатывающего и мебельного производства. Термины и определения
ГОСТ 18176-79 Мебель упаковочных ящиков. Технические условия
ГОСТ 18310. 1-85 Мебель для предприятий торговли. Функциональные размеры шкафов
ГОСТ 18310.2-85 Мебель для предприятий торговли. Функциональные размеры стеллажей
ГОСТ 18310.3-85 Мебель для предприятий торговли. Функциональные размеры киосков
ГОСТ 18310.4-85 Мебель для предприятий торговли. Функциональные размеры касс, подъемно-поворотных кресел, корзин и покупательских тележек

ГОСТ 18325-80 Мебель лабораторная для работы с радиоактивными веществами. Общие требования
ГОСТ 18723-73 Мебель для предприятий бытового ремонта и других служб. Функциональные размеры стоек приема заказов на ремонт и изготовление одежды и ремонт обуви
ГОСТ 19120-93 Мебель для сидения и лежания. Диваны-кровати, кушетки, мягкие кресла, пуфики, скамейки, табуретки. Методы испытаний
ГОСТ 19178-73 Мебель для предприятий бытового ремонта и других услуг. Функциональные размеры приемных, стоек заказов и стульев по ремонту бытовых машин, изделий из металла, бытовой радиоэлектронной аппаратуры
ГОСТ 19194-73 Мебель. Метод определения прочности крепления разъемных ножек
ГОСТ 19195-89 Мебель. Методы испытаний крепления дверей с вертикальной и горизонтальной осью вращения
ГОСТ 19301.1-94 Мебель для детей дошкольного возраста. Функциональные размеры столов
ГОСТ 19301.2-94 Мебель для детей дошкольного возраста. Функциональные размеры стульев
ГОСТ 19301.3-94 Мебель для детей дошкольного возраста. Функциональные размеры кроватей
ГОСТ 19882-91 Мебель каркасная. Методы испытаний на устойчивость, прочность и деформируемость
ГОСТ 19917-93 Мебель для сидения и лежания. Общие технические условия
ГОСТ 19918.3-79 Мебель для сидения и лежания. Метод определения остаточной деформации неподрессоренных мягких элементов
ГОСТ 20400-80 Производство мебели. Термины и определения
ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости
ГОСТ 22046-2002 Мебель для учебных заведений. Общие технические условия
ГОСТ 23190-78 Мебель книготорговая. Общие требования
ГОСТ 23508-79 Мебель книготорговая для складских помещений. Общие технические условия
ГОСТ 24053-80 Плиты древесностружечные. Детали для мебели. Метод определения коробления
ГОСТ 24220-80 Ткани мебельные. Технические условия
ГОСТ 26682-85 Мебель для дошкольных учреждений. Функциональные размеры
ГОСТ 26756-85 Мебель для предприятий торговли. Общие технические условия
ГОСТ 26800.1-86 Мебель конторская. Функциональные размеры столов
ГОСТ 26800.2-86 Мебель конторская. Функциональные размеры кресел
ГОСТ 26800.3-86 Мебель офисная. Функциональные размеры стульев
ГОСТ 26800.4-86 Мебель офисная. Функциональные размеры секций шкафа
ГОСТ 28102-89 Мебель корпусная. Методы испытаний штанг платяных
ГОСТ 28105-89 Мебель корпусная и столы. Методы испытаний выдвижных ящиков и полувыдвижных ящиков
ГОСТ 28136-89 Мебель корпусная навесная. Методы испытаний на прочность
ГОСТ 28777-90 Мебель. Методы испытаний детских кроватей
ГОСТ 28793-90 Мебель. Таблицы. Определение устойчивости
ГОСТ 30209-94 Мебель каркасная. Раздвижные двери. Методы испытаний
ГОСТ 30210-94 Мебель. Методы испытаний кроватей двухъярусных
ГОСТ 30211-94 Мебель. Стулья. Определение устойчивости
ГОСТ 30255-95 Мебель, пиломатериалы и полимеры. Метод определения формальдегида и других летучих химических веществ в воздухе климатических камер
ГОСТ 30255-95 Мебель, пиломатериалы и полимеры. Метод определения формальдегида и других летучих химических веществ в воздухе климатических камер
ГОСТ 31093-2003 Краски и лаки мебельные. Общие технические условия
ГОСТ 4976-83 Лаки мебельные НЦ-218, НЦ-222, НЦ-243 и НЦ-223. Технические условия
ГОСТ 5679-91 Вата герметико-мебельная. Технические условия
ГОСТ 6799-2005 Изделия стеклянные мебельные. Технические условия
ГОСТ Р 50051-92 Мебель. Стулья. Определение устойчивости
ГОСТ Р 50052-92 Мебель каркасная. Раздвижные двери. Методы испытаний
ГОСТ Р 50053-92 Мебель.
