размеры, гидроизоляция, строительство в фото-отчете

Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.

Проводку надо монтировать до того, как начнете класть/заливать стены

Содержание статьи

• 1 Размеры смотровой ямы в гараже
• 2 Из каких материалов делают
• 3 Способы гидроизоляции
  • 3.1 Наружная защита
  • 3.2 Внутренняя гидроизоляция
  • 3.3 Устройство кессона
  • 3.4 Приямок для сбора воды
• 4 Утепление смотровой ямы в гараже
• 5 Как сделать смотровую яму в гараже
  • 5.1 Из кирпича: пошаговый фотоотчет
  • 5.2 Особенности изготовления стенок из бетона

Размеры смотровой ямы в гараже

Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:

Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра.  Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.

Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.

Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.

На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки  ямы делать из армированного бетона.

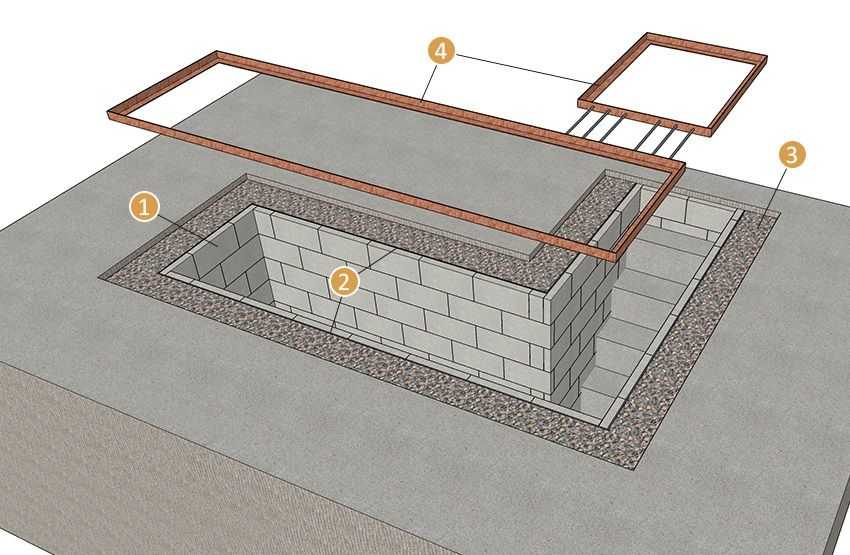

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

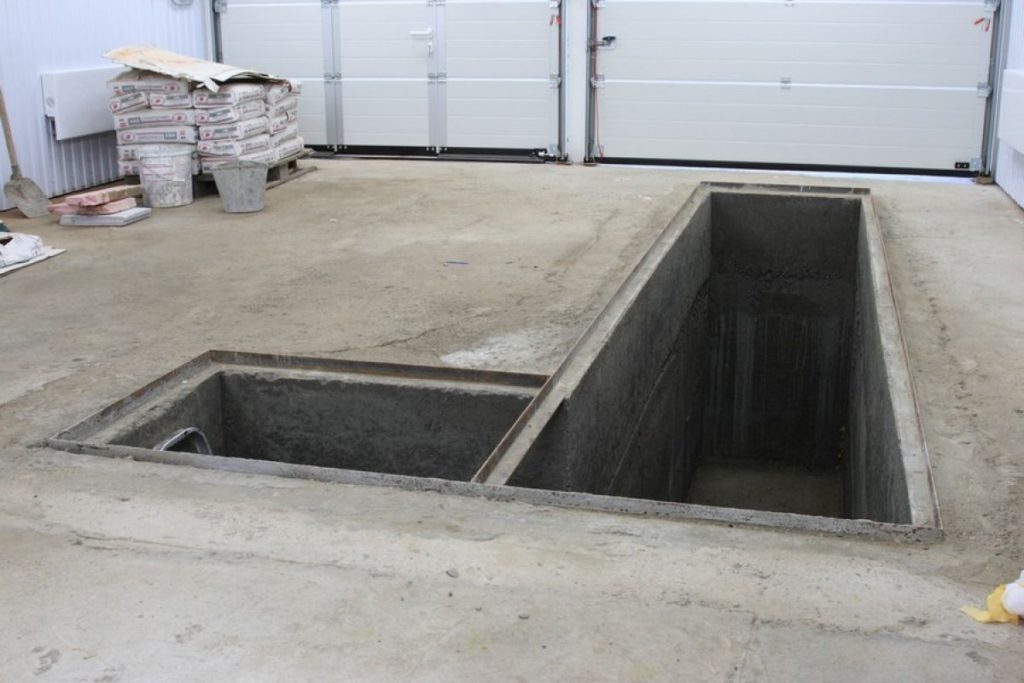

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.).  Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она  и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Забетонировали, кессон придавили грузом

Теперь вода в кессоне

Это металлический кессон для приямка

Сделали гидроизоляцию, из приямка откачиваем воду погружным насосом. Одновременно собираем армирующий каркас для бетонных стен смотровой ямы

Выкопан приямок, установлена опалубка

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Как сделать смотровую яму в гараже

После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.

Из кирпича: пошаговый фотоотчет

Начали копать котлован

Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.

Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.

Выстилаем дно и стенки гидроизоляционной пленкой

Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.

На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.

Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.

Строится смотровая яма в гараже: пол залит бетоном

Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.

Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.

Возводим стенки в плокирпича

На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.

Как сделана нища в яме

Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.

Короб из металла

Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.

Швеллера с двух сторон смотровой ямы в гараже

Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.

Уголок уложен приварены закладные

Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.

Заливка пола в гараже — уровень бетона по верхней кромке уголкаЗабетонирована вторая сторона

Особенности изготовления стенок из бетона

При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.

Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.

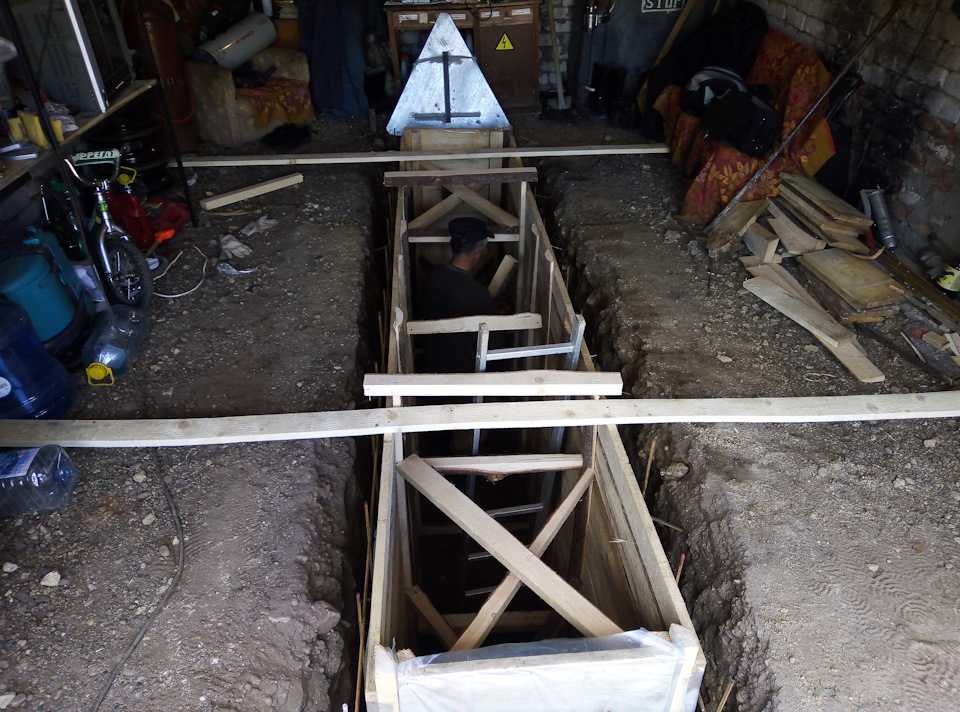

Пример опалубки для бетонной смотровой ямы в гараже

Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.

Размеры смотровой яма в гараже | Самоделки на все случаи жизни

В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.

Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.

Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.

Что такое смотровая яма?

Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.

Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.

Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

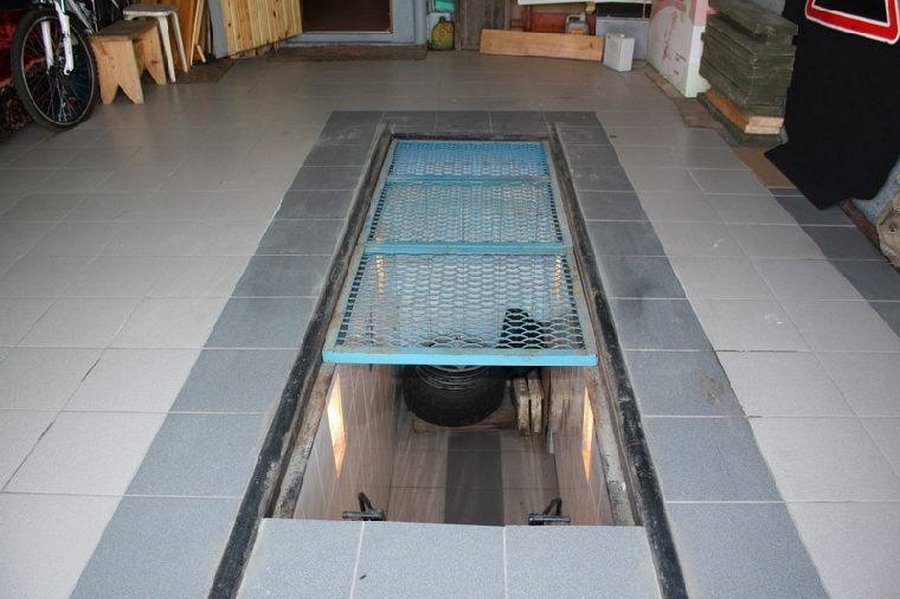

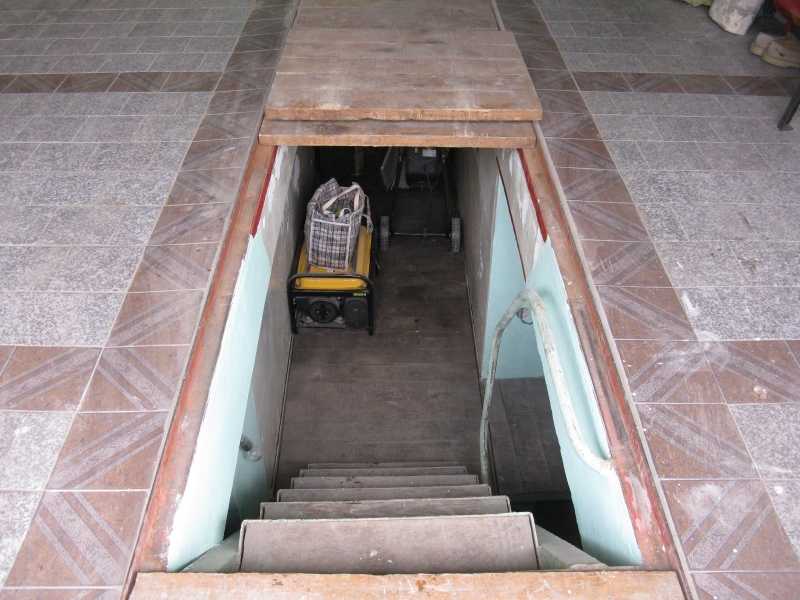

Смотровая яма в гараже — фото:

Конструкция и постройка

Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.

Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.

Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.

Размер смотровой ямы в гараже

Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.

Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.

Таким образом, размеры ямы в гараже для стандартного автомобиля:

• длинна — 5 метров;
• ширина — 80 сантиметров;
• высота/глубина — 2 метра.

Схема смотровой ямы в гараже — ширина:

Гидроизоляция

В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.

Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.

По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.

Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.

Помимо отделки специальными материалами для обеспечения гидроизоляции, следует дополнительно использовать щит, которым закрывают яму, чтобы влажность не распространялась по помещению, и тем самым не наносила вред автомобилю.

Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.

Материалы и технология

Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.

Для гидроизоляции лучше брать качественный материал, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.

Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.

Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.

При постройке необходимо позаботиться о страховой рейке. Страховая рейка блокирует попадание колес автомобиля в смотровую яму. Второй плюс — вода с колес собирается в углублении, и не попадает вниз. Выполнить рейку необходимо в виде буквы T, используя металл. Она должна быть выполнена прочно, выдерживать вес автомобиля.

Заключение

Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.

Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.

Полезное видео

Смотрите видео о смотровой яме в гараже:

Смотровая яма в гараже своими руками: Размеры

Смотровая яма в гараже должна соответствовать размерам, подобранным под конкретный автомобиль и определенного человека. В целом, нет каких-то стандартных размеров при изготовлении ямы, есть только рекомендации, которые нужно учитывать чтобы конструкция вышла как можно более удобной и долговечной.

Размеры ямы

Первое, что нужно учитывать при создании смотровой ямы — это рост человека, который будет проводить в ней время за ремонтом автомобиля. Существует мнение, что глубину ямы нужно делать чуть больше, чем рост мастера, но это мнение ошибочно. Если яма будет в глубину больше, чем высота человека, находящегося в ней, то ему постоянно прийдется держать руки на весу высоко над головой, выполняя и без того тяжелую работу.

[attention type=yellow]Поэтому, оптимально изготавливать неглубокую яму. Расстояние от дна ямы до поверхности пола в гараже должно быть в среднем на 10 сантиметров меньше, чем рост человека, работающего в ней. Так, с учётом возвышения дна кузова автомобиля над полом на расстояние дорожного просвета, достигаются наиболее комфортные условия для выполнения продолжительного ремонта.[/attention]

Что касается ширины, то общепринятым минимумом в данном вопросе является показатель 0,7 метра. При проектировании пространства со стенами, размещенными ближе друг к другу, чем 70 см следует понимать, что об удобстве перемещения в такой узкой яме можно будет забыть.

В то же время, и 0,7 метра ширины не дают использовать смотровую яму с максимальной эффективностью. Для этого её ширину нужно рассчитывать в пределах от 85 см и до метра, в зависимости от расстояния постановки колёс в автомобиле. Тут принимается во внимание фактор нагрузки, создаваемой автомобилем на края ямы посредством колёс.

Если грунт под гаражом недостаточно твёрдый, то лучше не рисковать и разместить края ямы подальше от колёс. Либо следует планировать толщину и прочность стен такими, чтобы никакие нагрузки на конструкцию не были бы опасны.

Технология изготовления своими руками

Рассмотрим способ самостоятельного создания смотровой ямы на примере конструкции с показателями длины, ширины и высоты 4.7х0.8х1.5 метра.

Первым делом был вырыт котлован на необходимую глубину, с учётом толщины бетонной стяжки, которая будет укладываться на дно ямы. Ширина стен также была рассчитана на заливку бетонных стен впоследствии.

Размеры смотровой ямы в гараже

Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:

• ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;
• ВСН 01–89 «Предприятия по обслуживанию автомобилей»;
• ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;
• МГСН 5. 01–94 «Стоянки легковых автомобилей»;
• ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».

Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.

Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.

Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.

Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.

Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.

По периметру на уровне пола в опалубку закладывается страховочная рейка. Ее можно сварить из металлического уголка 60 мм. Барьер не даст колесам провалиться в дыру и защитит углубление от воды на полу. Он же служит опорой для досок настила, закрывающего яму.

Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно.

При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.

Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.

Смотровая яма в гараже своими руками: размеры, фото

Если вы хотите обустроить свой гараж таким образом, чтобы он обладал максимальной функциональностью, то его пространство необходимо дополнить смотровой ямой. При этом вы сможете не только хранить в нем свой автомобиль, но и складировать вещи, ремонтировать и осматривать машину.

Особенности смотровой ямы

Если будет обустраиваться смотровая яма в гараже своими руками, размеры нужно выбрать еще на первом этапе. Но важно подумать, так ли уж вам необходима такая составляющая. Еще два десятилетия назад наличие этого элемента в гараже не обсуждалось, однако с развитием СТО появилась категория автовладельцев, которые не видят смысла самостоятельно производить обслуживание машины. Смотровая яма в гараже своими руками из железа может быть обустроена. Но если вы не хотите тратить время и силы на самостоятельный технический осмотр, то она вам будет не нужна. Некоторые утверждают, что углубление в гараже может негативно повлиять на элементы машины, ведь со дна поднимаются испарения. Это верно только лишь в том случае, когда работы производятся не по технологии. Ведь важно утеплить яму, сделать ее удобной для собственного использования. Снабдив подпольное пространство герметичной крышкой, вы можете быть уверены в том, что даже плохо утепленная яма не будет источником испарений.

Когда нет возможности обустроить смотровую яму

Смотровая яма в гараже своими руками может быть обустроена не во всех случаях. Это будет зависеть от линий залегания подземных вод. Если их уровень выше 2 метров, то проведение подобных работ будет нецелесообразно, это обусловлено тем, что пространство будет наполняться водой. Но если есть необходимость, даже самые критические условия могут быть преодолены методом наличия хорошей дренажной системы, а также качественный гидроизоляции. Смотровая яма в гараже своими руками из бетона достаточно часто строится, ее тоже необходимо дополнить дренажом, но эта задача достаточно сложна, заниматься ею должны исключительно знающие люди на этапе возведения гаража. Если предстоит создавать данную систему на существующей застройке, это может сопровождаться приложением большого количества сил и средств. Помимо прочего, такие манипуляции не всегда оказываются эффективными.

Если залегание грунтовых вод под существующей постройкой указывает на то, что от ямы стоит отказаться, то к данной подсказке необходимо прислушаться. Альтернативным решением может выступить оборудование лежачей ямы, которая вполне может заменить полноценную в некоторых случаях. Если будет обустраиваться смотровая яма в гараже своими руками, то необходимо пригласить соответствующих специалистов, которые будут способны проанализировать уровень залегания подземных вод. Если вы решили потратить наименьшее количество денежных средств на проведение данных манипуляций, то осуществить проверку можно самостоятельно, однако это займет гораздо больше времени. Для этого следует выкопать котлован, однако сразу же бетонировать его не стоит. Нужно дождаться сезона паводка, подойдет и сильный дождь. После этого вы сможете оценить его последствия.

Габариты смотровой ямы

Если вам кажется, что смотровая яма — достаточно стандартная часть гаража, вы можете ошибаться. Такое устройство может обладать несколькими вариантами. Его можно совместить с погребом и подвалом, сделать узкое углубление, которое будет эксплуатироваться с помощью приставной лестницы, а также устроить лежачую яму, которая была упомянута выше. Габариты следует выбрать в зависимости от мастера, который наиболее часто будет пользоваться ямой. Важно учесть и размеры автомобиля, а также его предполагаемое размещение. Ширина не должна оказаться меньше 80 сантиметров, в качестве оптимального параметра можно выбрать 1 метр. В глубину яма должна иметь размеры от 1,8 до 2 метров. Этот параметр является самым важным, а зависеть он будет от роста человека. Наиболее подходящим вариантом считается глубина, которая больше роста мастера на 15 см. Наиболее часто в качестве длины использует размер пределах 2 метров. Если будет обустраиваться смотровая яма в гараже своими руками, то при планировании необходимо учесть, что упомянутые показатели приведены не для самого котлована. Выкапывать его необходимо с припусками в 50 см на ширину и длину. Что касается глубины, то увеличить ее нужно на 25 см. Если вы планируете теплоизолировать стены, то размеры котлована необходимо увеличить на ширину утеплителя, наиболее часто этот показатель равен 50 миллиметрам.

Обустройство пола

После того как котлован будет подготовлен с учетом выбранных размеров, можно заняться полом. Если грамотно подходить к проведению строительства, то вопросов с сыростью в процессе эксплуатации возникать не будет. Таким образом, необходимо учесть, что смотровая яма в гараже, своими руками обустроенная, должна быть снабжена вентиляцией. Для этого в полу оставляется отверстие, через которое под землю и на поверхность вводится гибкий шланг. Он представляет собой воздуховод, на который надевается крышка. Первоначально необходимо засыпать подготовку для бетона. Она будет представлена двумя слоями, первый из которых предполагает наличие гравия, тогда как второй — песка. Первый слой засыпается толщиной в 10 сантиметров, второй — в 5 сантиметров. Каждый из них должен быть полит водой и хорошо уплотнен. Поверхность пола следует обработать глиной и уложить слой гидроизоляции. Далее монтируется арматура и производится бетонирование. Как только слой раствора наберет свою прочность, следует положить еще один слой гидроизоляции, только после мастер может начинать финишную отделку.

Альтернативный вариант обустройства пола

Если вы не хотите чрезмерно утруждать себя, то можно пойти более легким путем, для этого дно смотровой ямы достаточно выложить кирпичом. Однако этот подход можно считать рациональным только лишь в том случае, если подземные воды располагаются на достаточной глубине. Это обусловлено тем, что хорошей гидроизоляции при этом добиться не удастся.

Выбор материалов для гидроизоляции

Если вами будет обустраиваться самодельная смотровая яма в гараже своими руками, размеры ее вы можете выбрать самостоятельно. Однако важно подумать и над гидроизоляцией. На рынке таких материалов представлено великое множество, но следует учесть, что выбранный вами должен обладать эффективностью. Это особенно важно по той причине, что яма будет подвергаться сильным нагрузкам в вопросе переизбытка влажности. Однако важно исключить вариант переплаты. Руководствуясь упомянутыми соображениями, из ряда имеющихся продаже материалов можно особенно выделить полимерные мембраны, которые представлены в однослойном варианте. Их толщина может варьироваться от 1,5 до 2 миллиметров. Что касается двухслойных мембран такого типа, то их толщина максимально может быть равна 3,1 миллиметра. Этот материал характеризуется стойкостью и долговечностью. Но он обладает наиболее внушительной ценой по сравнению с другими. Вернее, обойдется дорого установка, которая предполагает необходимость наличия специальных инструментов и определенных навыков.

Если есть желание сэкономить, то следует выбирать битумные материалы, к ним относятся рубероид и битумная смазка. Устанавливать их достаточно легко, однако не стоит рассчитывать на срок службы, который превышает 20 лет. Сооружаемая смотровая яма в гараже своими руками, размеры которой были упомянуты выше, может быть гидроизолирована битумными составляющими. Материал реализуется в рулонах, его вы сможете нарезать по необходимым габаритам, а после наклеить с обеспечением нахлеста в 15 см. Можно осуществить склеивание методом нагревания или с помощью битумного растворителя. Альтернативным решением двух вышеупомянутых способов считается гидроизолирующая смазка. Она изобретена сравнительно недавно и стоит недорого. Наносить ее достаточно просто. Поверхность должна быть влажной, тогда материал полностью пропитает бетон и защитит его от переизбытка влажности.

Утепление смотровой ямы

Смотровая яма в гараже своими руками (фото которой представлены в статье) утепляется достаточно редко. Специалисты утверждают, что неопытные мастера напрасно пренебрегают данной манипуляцией.

В особенности это касается тех гаражей, которые отапливаются. Если произвести теплоизоляцию, то вы минимизируете расходы на обогрев.

Утеплитель необходимо наклеивать на кирпич или бетон, после стены и пол могут быть подвергнуты декоративной отделке. Если при проведении гидроизоляционных работ вы можете сомневаться в выборе определенного материала, то в роли утеплителя специалисты советуют использовать пенополистирол. Однако важно учесть маркировку. Таким образом, для пола отлично подойдет ПСБ-С-35, тогда как для стен может быть использован ПСБ-С-25.

Строительство стен

Если обустраивается смотровая яма в гараже самодельная, то для ее стен можно выбрать одно из двух наиболее распространенных решений. Одно из них предполагает использование бетона, тогда как другое — применение кирпича. Если есть желание, то оба варианта могут быть оштукатурены или обложены плиткой, а также стекловолокном. Подготовка перед использованием бетона или кирпича выглядит одинаково. Поверхность стен покрывается слоем глины, на которую застилается плотный полиэтилен. На следующем этапе производится монтаж опалубки, толщина при этом должна быть равна пятнадцати сантиметрам.

Рекомендации специалиста по возведению стен своими руками

Когда выполняется самодельная смотровая яма в гараже своими руками, возведение стен должно сопровождаться выполнением двух условий. Одно из них предусматривает необходимость наличия страховочной рейки. В качестве ее задачи выступает предотвращение попадания колеса машины в яму. Помимо прочего, она препятствует попаданию воды с колес непосредственно в яму. Ее следует выполнить в виде планки, которая напоминает по форме буквы Т. В ее основе содержится металл, а укрепить элемент необходимо к опалубке, расположив его вровень с поверхностью пола. Эта планка будет выступать в качестве опоры для крышки. Среди дополнительных составляющих — ниши и выступы в стене, они станут полками для различных инструментов и нужных вещей. Мастер сможет оценить удобство таких выступов при первом же использование ямы по назначению.

Освещение

Если будет выстраиваться смотровая яма в гараже своими руками, освещение ей просто необходимо. Некоторые мастера выступают против наличия осветительных приборов внутри. Ряд автолюбителей использует переносные лампы, которые обладают мощным аккумулятором. Однако если учесть уровень комфортности, то о наличие внутреннего освещения стоит задуматься. Если есть желание обустроить все по правилам, то стоит руководствоваться СНиПом, которые указывают на то, что напряжение в розетке внутри ямы не должно превышать 36 В. Для такого напряжения можно найти специальные лампы. Использовать стандартные 220 вольт внутри категорически запрещено, так как они могут стать угрозой для жизни.

Крышка ямы

Когда обустраивается смотровая яма в гараже своими руками, из досок можно создать надежную крышку. Для этого следует использовать древесину, толщина которой равна 50 мм. Однако будет достаточно толщины в 35 миллиметров. Обусловлено это тем, что доски не будут испытывать постоянной нагрузки. Крышка может выполняться из разных материалов, это будет зависеть от того, из чего формировалась окантовка ямы. Если это стальной уголок, то крышку можно выполнить из нескольких щитов. В их нижней части можно зафиксировать маленькие ролики. Щиты могут быть сформированы из деревянных планок, ширина которых варьируется от 30 до 35 миллиметров. Когда выполняется смотровая яма в гараже своими руками из кирпича, то крышку можно сформировать по принципу роллет. Для этого следует использовать доски, толщина которых равна 40 миллиметрам, тогда как длина будет соответствовать ширине ямы. На каждой доске с двух концов нужно сделать пазы, в которые продевается стальной трос. Между ним и планкой следует установить пружины, которые будут обеспечивать мобильность. Трос фиксируется на последней доске, тогда как с противоположного конца устанавливается ручка. Необходимо будет только лишь немного потянуть за неё, что позволит открыть яму настолько, насколько это необходимо для проведения определенного рода работ. Вообще же для изготовления любой части ямы и ее составляющих можно использовать почти все материалы.

Смотровая яма в гараже своими руками: как это делается правильно? 78 фото обустройства ямы

Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.

О том, как сделать смотровую яму самостоятельно пойдет речь ниже.

Расчет размера смотровой ямы

Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.

Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.

Начальный этап

После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.

Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.

Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.

Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.

Гидроизоляция и утепление

Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:

• однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
• материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
• гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.

»

Гаражные ворота какого размера мне нужны? | Направляющая

4 марта 2020 г.

Опубликовано в:

Советы по покупке гаражных ворот

Содержание

Если вы приняли решение заменить свои гаражные ворота, у вас есть широкий выбор удивительных гаражных ворот на рынке. Вы можете найти гаражные ворота, которые идеально подходят для вашего дома с точки зрения цвета, стиля и функций. Просматривая варианты, убедитесь, что вы нашли тот, который идеально подходит для вашего гаража. Как найти гаражные ворота подходящего размера для ваших нужд? Следуйте этому простому руководству.

Каков стандартный размер гаражных ворот?

Стандартный размер гаражных ворот полностью зависит от типа вашего гаража. Наиболее распространенными размерами гаражных ворот являются одноавтомобильные, двухавтомобильные и трехавтомобильные.

Гараж на одну машину

В некоторых небольших домах есть гараж на одну машину, стандартная ширина которого составляет 8 футов (2,4 метра). Некоторые из них имеют ширину 9 футов (2,7 метра) для небольшого дополнительного пространства. Если вы используете свой гараж на одну машину для нестандартного транспортного средства, такого как тележка для гольфа, он может быть на пару футов меньше.

Гараж на две машины

Стандартная ширина гаража на две машины примерно в два раза больше ширины гаража на одну машину. Обычно они имеют ширину 15 или 16 футов. (4,6-4,9 метра). Этого пространства достаточно, чтобы одна машина могла сесть или выйти, в то время как другая машина припаркована — при условии, что она припаркована, чтобы обеспечить достаточный просвет. Не рекомендуется пытаться въезжать или выезжать из гаража на обеих машинах одновременно, так как дорожный просвет будет весьма ограничен.

Гараж на три машины

Гараж на три машины обычно имеет ширину 32 фута или около 9,8 метра. Если гараж на две машины в два раза шире, чем гараж на одну машину, может показаться, что гараж на три машины должен быть только на треть шире, чем гараж на две машины. Однако важно учитывать величину зазора, необходимого между автомобилем посередине и автомобилем с обеих сторон. Можно купить гаражную дверь шириной около 32 футов, чтобы вместить гараж на три машины, но домовладельцы часто предпочитают устанавливать две стандартные гаражные ворота шириной 15 или 16 футов.

Независимо от ширины или других размеров, высота любых стандартных гаражных ворот составляет 7 футов (2,1 метра). Кроме того, 8-футовые двери (2,4 метра) не являются редкостью, а все, что выше, считается нестандартным размером.

Гаражные ворота какого размера мне нужны?

Гаражные ворота какого размера подходят для вашего дома? Ответ зависит от размера вашего гаража.

Если у вас есть стандартный гараж на две машины, вам, вероятно, понадобятся гаражные ворота высотой 15 или 16 футов. Если у вас есть стандартный гараж на три машины, вам могут понадобиться две такие двери или очень широкие гаражные ворота шириной около 32 футов.

Вам нужно будет измерить проем гаража, чтобы определить необходимую ширину и высоту.

Как измерить дверь гаража

Измерение вашего гаража, чтобы найти правильный размер гаражных ворот, вероятно, является одним из наименее привлекательных аспектов покупки новых гаражных ворот, но это может быть просто. Вот что вам нужно сделать:

1. Возьмите рулетку и измерьте ширину дверного проема гаража.
   Измерьте изнутри, горизонтально слева направо. Обратите внимание, чтобы увидеть, является ли отверстие с любой стороны неровным, а не ровным и однородным сверху вниз.

   Даже если вы не видите никаких неровностей, измерьте в нескольких разных местах вдоль стороны двери гаража, чтобы убедиться, что вы получили правильное число. Если у вас есть гараж на две машины, и вы получили измерения, далекие от стандартных 15 футов или 16 футов, вы можете захотеть измерить еще раз.

2. Измерьте высоту дверного проема, начиная с самой высокой точки и спускаясь к полу. Вы должны придумать число около 7 футов.
3. Сделайте несколько других измерений для целей установки. Это включает в себя ширину между проемом для гаражных ворот и фактической стороной вашего гаража, высоту над головой (расстояние между верхней частью дверного проема и потолком) и самим потолком (расстояние от проема в верхней части гаража). область гаражных ворот в задней части гаража).

Эти измерения могут помочь принять некоторые важные решения, например, нужны ли вам пружины растяжения или торсионные пружины в качестве части механизма открывания гаражных ворот.

Позвольте Easy Open Door установить новую гаражную дверь сегодня

После того, как вы сняли все свои размеры, вы готовы найти свою новую дверь! Если вы находитесь в районе округа Сан-Диего, Easy Open Door может помочь вам найти подходящую дверь для вашего дома и установить ее для вас быстро и точно.

Мы являемся главным авторизованным дилером® продуктов Clopay® с доступом к некоторым из доступных гаражных ворот высочайшего качества. Вы можете убедиться в этом сами, загрузив фотографию своего гаража в Clopay Door Imagination System и попробовав различные стили гаражных ворот.

Когда вы найдете подходящую дверь для своего дома, свяжитесь с нами, чтобы получить оценку и запланировать услугу по установке новой двери. Мы позаботимся о том, чтобы это было именно то, что нужно!

Запросите бесплатное предложение!

Поиск в блоге

Ищи:

Архивы

Архивы
Выбрать месяц Март 2022 Декабрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Март 2021 Декабрь 2020 Август 2020 Июль 2020 Июнь 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Апрель 2019 Март 2019 Ноябрь 2018 Сентябрь 2018 Июль 2018 Май 2018

000 Каковы стандартные размеры гаражных ворот в жилых домах

Ваш новый внедорожник почти идеален, верно? Он супермощный, в нем куча места и весело смотреть на всех остальных в дороге. Но когда вы получаете свою модную новую машину домой, проблема быстро становится очевидной. Пронести его через маленькую дверь гаража непросто. На самом деле, это слишком близко для комфорта. Итак, каково решение? Вы рискуете задеть крылья каждый раз, когда въезжаете в гараж или выезжаете из него? Вы паркуетесь на улице, оставляя своего ребенка незащищенным от непогоды? Или вы возвращаете свой внедорожник за крошечную Miata? Это не отличные варианты. Прежде чем вы зайдете слишком далеко по этому пути, давайте обсудим стандартные размеры ворот для жилых гаражей.

Гаражные ворота на одну машину

Хотите верьте, хотите нет, но не существует стандартного размера гаражных ворот на одну машину. На самом деле есть три ширины двери. И хотя высота обычно составляет 7 футов, одинарные гаражные ворота доступны в размерах 8 футов.

Общие размеры одинарных гаражных ворот:

• 10 футов x 7 футов
• 9 футов x 7 футов
• 8 футов x 7 футов

Наименьшая ширина — 8 футов x 7 футов — подходит для многих автомобилей . Ширина 8 футов также немного более распространена, чем ширина 10 футов. Тем не менее, большие внедорожники и грузовики, которые стали обычным явлением в районе Атланты, будут очень тесными. Toyota Prius соскользнет прямо в 8-футовый проем; Ford Expedition может показаться немного уютным, особенно если вы перемещаетесь среди велосипедов, садовой техники и других предметов, которые обычно находятся в гараже.

Гаражные ворота на две машины

Наиболее распространенные сегодня типы гаражных ворот, размеры гаражных ворот на две машины также могут различаться. Как правило, двойные гаражные ворота имеют высоту 7 футов и ширину 16 или 18 футов . Иногда мы видим 20-футовые или небольшие 6-футовые гаражные ворота для гольф-кара. Как одиночные, так и двойные гаражные ворота могут быть изготовлены по индивидуальным размерам для размещения жилых домов, тележек или специального оборудования.

Гаражные ворота на три машины

Тройные гаражные ворота встречаются редко, даже в очень больших гаражах. Они могут иметь три отдельных отсека. Если у них нет очень большого транспортного средства для размещения, большинство домовладельцев выбирают двойную и одностворчатую дверь для своего гаража на три машины. Это более практичный вариант, он более эстетичен и требует меньше мощности для открытия и закрытия. Это также более экономично. Домовладельцы, кажется, предпочитают легкость проезда через большой проем с одной большой дверью. Также становится стандартом иметь гараж на три или более автомобилей с новыми домами среднего и высокого класса.

Забавный факт: гаражи на две машины являются самыми популярными в США. По данным Национальной ассоциации домостроителей, 62% домов, построенных в 2014 году, включали гараж на две машины, и только 6% имели гараж на одну машину. Четверть включала гараж на три машины или больше, большинство из которых находилось в Великих равнинах и западных штатах.

Стоит ли устанавливать новую дверь гаража?

Хотя технически невозможно установить более широкие гаражные ворота в соответствии с вашими потребностями, это может быть нецелесообразно в зависимости от архитектуры вашего дома.
