глубина и ширина, разработка, как выкопать правильно?

Размеры и форма котлована под  фундамент зависят от технологии строительства самого основания.

Поэтому в данной статье мы расскажем нашим читателям, как сделать котлован под фундамент ленточного, плитного и столбчатого типа. Ведь в процессе сооружения оснований, в  большинстве случаев, используются именно эти технологии. Об их особенностях, технологиях, а так же материалах, которые прийдется затратить застройщику.

Форма и размеры котлована под фундамент

С формами все просто: под основание плитного типа роется прямоугольный котлован, под ленточный фундамент – котлован-траншея, под столбчатое основание на стройплощадке обустраивают множество шурфов или скважин.

А вот габариты (размеры) котлована определяются по более сложным правилам. И далее по тексту мы изложим каноны определения этих габаритов. Итак.

Необходимая глубина

Глубина (высота) котлована зависит от двух параметров – уровня промерзания грунта и высоты грунтовых вод. Причем первый параметр – уровень промерзания грунта – вынуждает обустраивать достаточно глубокий котлован: ведь подошва основания должна погружаться в почву на 30-40 сантиметров ниже, чем глубина промерзания грунта.

Второй параметр – уровень грунтовых вод – ограничивает глубину залегания подошвы: ведь при заглублении в водянистую почву вокруг фундамента придется соорудить надежную гидрозащиту, что повысит смету строительства.

Проще говоря: подошва не должна приближаться к уровню грунтовых вод ближе, чем на полметра.

В итоге, при определении глубины приходится балансировать между двумя параметрами, несколько затрудняет поиск экономически выгодной стройплощадки.

Ширина и длина

Ширина и длина котлована зависят от габаритов самого строения и глубины залегания подошвы фундамента.

С размерами дома все понятно – габариты фундаменты должны превышать длину и ширину фасада на 30-40 сантиметров (по 15-20 сантиметров с каждой стороны): ведь слой фасадной отделки не должен висеть над пустотой.

Зависимость габаритов от глубины залегания проявляется в следующем: поперечный профиль котлована имеет форму трапеции, поскольку, по правилам безопасности стенки выемки в грунте должны строиться с откосами.

То есть, увеличенные на 30-40 сантиметров габариты дома проецируются только на дно котлована, а верхняя часть (срез на нулевом уровне грунта), должна превышать эти габариты на величину, равную глубине залегания подошвы основания.

Именно такие пропорции обеспечиваю 45-градусный уклон стенок котлована, защищающих труды строителей от осыпания грунта.

В итоге, на нулевом уровне длина и ширина котлована равны увеличенной на глубину котлована дине и ширине дома. На уровне подошвы основания габариты котлована должны совпадать с размерами фасада дома (разумеется, увеличенными на 30-40 сантиметров). Впрочем, при заглублении подошвы на уровень до 0,5 метра этим правилом можно пренебречь, обустроив котлован с вертикальными стенками.

Разработка ямы под фундамент ленточного типа

Строительство фундамента ленточного типа предполагает сооружение тела основания с помощью технологии монолитной заливки или методики блочной и кирпичной кладки.

Такие технологии предусматривают рытье заглубленной в землю траншеи, во внутреннюю часть которой вводят опалубку. Внешние габариты такого котлована-траншеи равны увеличенной на 0,3-0,4 метра длине и ширине самого дома. А ширина траншеи равняется ширине стен плюс полуметровый зазор на обустройство опалубки. Причем, с учетом того, что минимальная ширина ленты равна 400 миллиметрам, то минимальная ширина траншеи равняется одному метру.

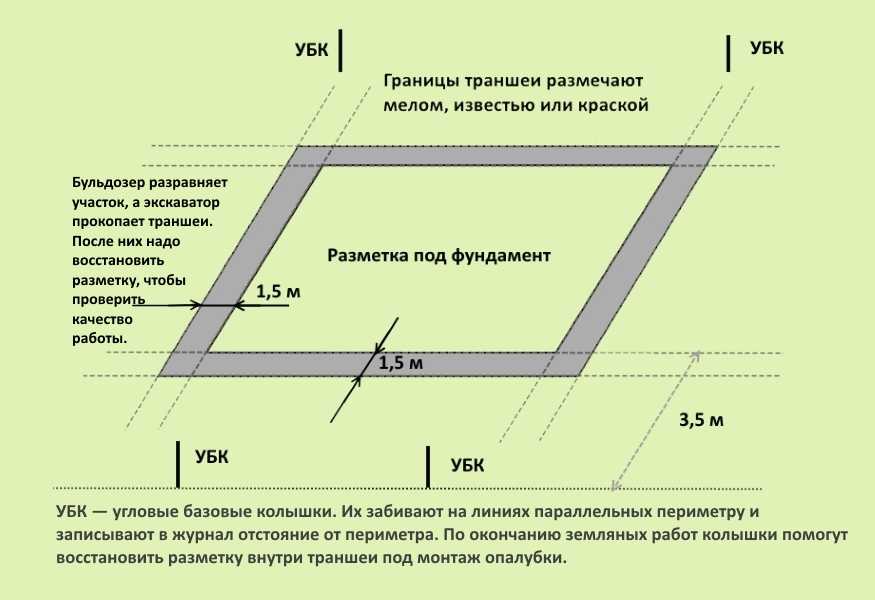

К разработке ленточного котлована приступают после очерчивания этих габаритов на грунте строительной площадки. Причем, перед тем, как вырыть котлован для фундамента ленточного типа, с площадки снимают 20-30 сантиметровый слой плодородной почвы. Эта операция позволит немного выпрямить рельеф участка и избавляет строителей от проблем с богатой органикой почвой.

Саму траншею роют от самого высокого угла, заглубляясь в грунт по всему периметру. В процессе рытья используют либо ручной труд, либо тяжелую технику (экскаватор). Глубину котлована контролируют с помощью вех, погружаемых в угловые сопряжения траншей, образующих профиль фундамента.

Заглубленные ниже полуметра стенки котлована-траншеи необходимо обязательно укрепить щитами, удерживаемыми нижними (кольями) и верхними (поперечинами) распорками. После монтажа опалубки эти распорки можно снять.

Часть извлеченного грунта – желательно его песчаную составляющую – складируют на некотором отдалении от края траншеи (не ближе 5-7 метров). Она уйдет на обратную засыпку и дренаж. Но большую часть грунтовой массы, все же, придется утилизировать или потратить на ландшафтное обустройство.

Устройство котлованов под фундаменты плитного типа

Прямоугольный котлован под плиту обустраивается по несколько иным правилам, а именно: Во-первых, его размеры равны длине и ширине фасадной части строящегося здания – в случае малозаглубленного строительства. И длине (ширине) фасада плюс высота фундамента – в случае заглубленного строительства.

Во-вторых, фундамент под котлован разрабатывается ступеньками – поэтапным снятием 0,5-метровых слоев грунта, каждый из которых имеет меньшие (на  0,5 метра) габариты (длину и ширину). То есть, в процессе рытья на стенках котлована образуются ступеньки высотой в 0,5 метра и шириной в 25 сантиметра.

В-третьих, выкопать котлован под фундамент своими руками, в данном случае, практически невозможно. Устроителям земляных работ придется заранее заказывать тяжелую технику: экскаваторы, бульдозеры и самосвалы.

Ну а сам процесс обустройства происходит следующим образом:

  • В самом начале, по традиции, со строительной площадки снимают 30-сантиметровый слой плодородного грунта, поскольку сгнившая органика может ухудшить эксплуатационные характеристики основания.
  • После этого на очищенной и ровной поверхности очерчивают «нулевые» габариты котлована (длина+высота и ширина+высота).
  • Далее, по этим границам делают первую выемку, заглубленную в грунт на 0,5 метра. Причем грунт вынимают от центра к краям строительной площадки.
  • После разработки первого слоя переходят ко второму. Его границы укладывают в уменьшенные на 25 сантиметров габариты (длину и ширину) первого слоя.

Вышеописанные действия продолжаются до достижения дна котлована – площадки для заливки подошвы фундамента.

Извлеченный грунт сортируют на две части. Первую – песчаную – складируют у границ котлована – для подсыпки. Вторую – увозят за пределы участка.

Рытье котлованов под столбчатый фундамент

Котлован под столбчатый фундамент обустраивается в виде неглубокой траншеи (до 0,5 метра) отрытой по границам фасада строения. Причем на дне траншеи обустраивают особые выемки – шурфы, предназначенные под монтаж угловых и промежуточных столбов.

Сам процесс разработки котлована под столбчатый фундамент выглядит следующим образом:

  • С участка снимают слой плодородной почвы, заглубляясь на 20-30 сантиметров вглубь грунта.
  • По размеченным краям отрывают полуметровую траншею, шириной в 70-100 сантиметров.
  • На дне траншеи, от углов, с шагом в 1,5-2 метра роют 0,5-метровые шурфы (0,5х0,5 метра) – сюда зальют подошву под будущие столбы.

Глубину шурфов контролируют вехами. Отобранный грунт складируют внутри периметра траншеи – он уйдет на подсыпку внутренних пазух фундамента.

Ну а в случае строительства свайного фундамента никакой котлован не нужен. Сваи монтируют в скважины, высверленные механическим или ручным буром. И эта особенность процесса свайного строительства фундаментов относится к неоспоримым технологическим преимуществам данного типа оснований.

как определить размеры, рассчитать и выкопать по нормам

Котлован – выемка в грунте, предназначенная для монтажа заглубляемых конструкций или их частей: туннелей, колодцев, фундаментов зданий. Их разновидность – траншеи, имеющие при малой ширине большую длину, и шахты, уходящие глубоко при небольших размерах в плане. Глубина котлована определяется расчетом, а проект разработки – неотъемлемая частью общего проекта объекта.

Выкопанная траншея под фундамент

Вернуться к оглавлению

Содержание материала

  • 1 Когда на разработку котлована требуется проект
    • 1.1 Как форма стенок котлована зависит от его глубины
    • 1.2 Определение размеров котлована
  • 2 Этапы работ при рытье котлована под фундаменты
  • 3 Видео: важные моменты при копке котлована для фундамента

Когда на разработку котлована требуется проект

Часть проекта, согласно которой на объекте производятся земляные работы, называется ПРК (проект разработки котлована). Такой проект составляют, когда глубина разработки превышает 2 м (это может быть дом с подвалом), а также когда для безопасности работ надо укрепить стенки или сделать глубинное водопонижение.

ПРК (или ППР котлована) включает в себя чертежи в плане и разрезе, технологические и другие схемы, в которых содержится информация, вплоть до мест расстановки землеройной техники и самосвалов.

Обязательная часть проекта – экспликация материалов, необходимых для выполнения основных и вспомогательных работ.

План котлована под фундамент

Технологическая схема разработки грунта

Схема организации площадки

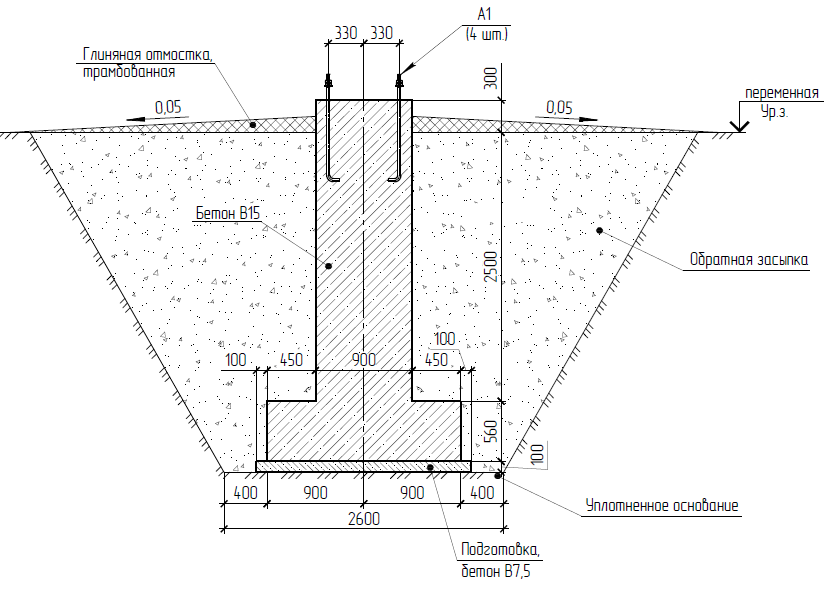

Поперечный разрез котлована

Если котлован разрабатывают рядом с существующим сооружением, либо его глубина превышает уровень заложения последнего, в проекте определяют меры против осадки грунта и деформации конструкций.

Это может быть возведение шпунтовых стен, усиление грунтов цементацией либо силикатизацией, устройство нового, более глубокого фундамента под старым.

Выбор защиты зависит от глубины котлована и гидрогеологических условий.

Защита фундаментов существующих зданий

Как форма стенок котлована зависит от его глубины

Свойства грунтов и наличие в них подземных вод определяют структуру котлована, который может иметь вертикальные стенки или пологие.

Вертикальные без креплений можно делать в плотных сухих грунтах, и только, когда котлован не остаётся открытым на продолжительное время.

Стенки котлована ступенчатой формы

Если есть вертикальные откосы (если рядом нет сооружений), глубина не может превышать:

  • в твёрдых глинах и суглинках – 3м;
  • в полутвёрдых глинах и суглинках – 2м;
  • в тугопластичных глинах – 1,5 м;
  • в текучих глинах и твёрдых супесях – 1,25 м;
  • в песчаных, гравийных и лёссовых грунтах – 1,0 м.

Когда надо рыть на большую глубину, в котловане предусматривают пологие (иногда ступенчатые) стенки, либо выбирают один из вариантов крепления стенок.

Отвесные стенки котлована с анкерным креплением

Когда глубина более 5 метров, крутизна откосов принимается по таблице в СНиП и зависит от типа грунта. Этот параметр – отношение глубины к проекции откоса на горизонталь (на схеме снизу).

Чертеж: крутизна откоса котлована 1:1

Определение размеров котлована

Глубина котлована – важный параметр, который определяется сложением толщин фундамента и подстилающих слоёв. Это: песчано-щебневые подушки, бетонные подготовки и пластовый дренаж.

Разницы нет, под ленточный фундамент роют котлован или под монолитную плиту. Она тоже может значительно заглубляться, когда в здании предусмотрен цокольный этаж или подвал.

Глубина – сумма всех слоёв, начиная от уровня земли

Есть ещё несколько важных размеров. Это периметр дна котлована и его размеры поверху, которые значительно отличаются, если есть пологие стенки.

Основные параметры при расчете размеров котлована

Размеры дна в плане назначают при проектировании, учитывая параметры фундамента и способ возведения, необходимое пространство для опалубки, удобство бетонирования или монтажа сборных элементов.

Сверху размер котлована больше дна на суммарную ширину откосов и элементов крепления стенок.

Часто размеры котлована по дну и поверху различаются незначительно, потому что пологие стенки увеличивают объём земляных работ. На практике чаще делают вертикальные откосы, не смотря на необходимость укрепления.

Вернуться к оглавлению

Этапы работ при рытье котлована под фундаменты

Ленточный фундамент можно возводить в траншее и в полноценном котловане, это зависит от глубины заложения. Если это траншеи, их ширина принимается на 30 см больше ширины ленты.

  1. Строительную площадку очищают от растительности и снимают растительный слой почвы около 20 см. При необходимости проводят осушение или дренаж участка.
  2. Траншеи роют в местах расположения внешних и внутренних несущих стен. Их размечают, выставляя угловые колышки со шнурами.
  3. Копают от угла, продвигаясь по периметру будущего фундамента и контролируя глубину выемки опускаемой в траншею вехой.
  4. Если глубина превышает 70 см, вдоль стенок устанавливают боковые щиты, поддерживаемые распорками, которые одновременно могут служить и элементами опалубки.

Глубокая траншея под ленту

Рытьё большого котлована под монолитную плиту зависит от глубины. Если она незначительная, стенки делают вертикальными, а размеры верха и дна будут одинаковыми.

При большой глубине работа идет ступенчато, грунт вынимают постепенно, слоями по 50 см.

Периметр каждой последующей выемки сужается, пока размер не уменьшится до проектного размера дна. Копку производят от центра к краям котлована, с выравниванием каждого слоя.

Копку начинают от центра

Что касается точечных фундаментов: столбчатых, свайных, стаканных, выемку грунта под них можно делать комбинированно. Сначала копают сам котлован, на дне которого забивают сваи и роют траншеи под ростверки или квадратные шурфы под опоры колонн.

Читайте на нашем сайте: глубина траншеи под водопровод.

Вернуться к оглавлению

Видео: важные моменты при копке котлована для фундамента

ПРОЦЕДУРА РАСПРОСТРАНЕНИЯ И ФУНДАМЕНТА

Процедура земляных работ и фундамента является предварительной деятельностью строительного проекта. Она начинается с рытья котлована для строительства Процедура фундаментных работ   и продолжается до сдачи проекта.

                         ПРОЦЕДУРА РАСПРОСТРАНЕНИЯ И ЗАЛОЖЕНИЯ ФУНДАМЕНТА

Содержание

зачем мы делаем земляные работы при строительстве

  1. Фундамент здания
  2. Цокольная балка цокольная кладка
  3. Подвал здания
  4. Подземный резервуар для воды
  5. Септик
  6. Прокладка дренажных, водопроводных, электрических кабелей и т. д.
  7. Фундамент составной стены
  8. Фундаменты главных ворот
  9. Заземляющая яма и т. д.



ТРЕБОВАНИЯ К НАЧАЛУ ЗЕМЛЯНЫХ РАМОК И ПРОЦЕДУРА ЗАЛОЖЕНИЯ ФУНДАМЕНТА

1. ИЗУЧЕНИЕ ПРОБНОГО КАМЬЕРА

Устойчивость и конструкция здания зависят от слоев, на которых оно стоит. Итак, пробный котлован на 400 кв.м. Площадь участка должна быть сделана, чтобы знать структуру пластов.

Пробная яма должна иметь размер 1,2 м х 1,2 м. Глубина зависит от пластов, которые будут вскрыты.

Как правило, во время раскопок и фундаментных работ обнаруживаются различные слои грунта, как показано на рис. № 21.1. Глубина соответствующих слоев может варьироваться от места к месту.

  1. Черная хлопковая почва
  2. Красная земля
  3. Ил, песок и гравий
  4. Шаду почва
  5. Мягкий мурум
  6. Жесткий мурум
  7. Мягкий камень
  8.  Твердый рок
пробный карьер

Как правило, размер фундамента зависит от несущей способности слоев. В следующей таблице показаны различные грунты и их соответствующая приблизительная несущая способность.

ПРИМЕРНАЯ МАКСИМАЛЬНАЯ БЕЗОПАСНАЯ НЕСУЩАЯ СПОСОБНОСТЬ РАЗЛИЧНЫХ ГРУНТОВ



ПРИМЕЧАНИЕ. быть получены путем.

  № СР СТРАТА  БЕЗОПАСНАЯ НЕСУЩАЯ СПОСОБНОСТЬ В
ТОНН/КВ.М
 1 ОЧЕНЬ МЯГКАЯ, ВЛАЖНАЯ, ПАСТИЧНАЯ ГЛИНА  0 ДО 5
 2  ЧЕРНЫЙ ХЛОПОК ПОЧВ СУХОЙ  4–10
3  КРАСНАЯ ПОЧВА  от 10 до 30
 4 ПОЧВА ШАДО  20–30
 5 ГРАВИЙ РАСПЫЛЕННЫЙ  от 15 до 25
 6  МУРРУМ  от 25 до 45
 7 МЯГКАЯ РОК от 40 до 90
8 ХАРД РОК > 90

1. Испытание на статическое проникновение (SPT) – Для грунта и глины

2. Испытание на несущую способность плиты – Для мурума, камня.

В ходе выполнения работ фактическая несущая способность пластов должна быть проверена на площадке, и на это должно быть получено одобрение Консультанта по конструкциям.

2. ИСПЫТАНИЯ ГРУНТА ПРАКТИЧЕСКИЕ НОРМЫ И ЛАБОРАТОРНЫЕ ИСПЫТАНИЯ

Во время земляных работ и работ по устройству фундамента необходимо исследовать образцы грунта для окончательного определения несущей способности. Ниже приведены несколько наблюдений для разных слоев.

ЧЕРНЫЙ ХЛОПОК

  • Серовато-черный цвет
  • Содержание тяжелой глины ненадежного качества
  • Набухает при намокании и сжимается при высыхании
  • При высыхании появляются широкие трещины
  • Называется плохой почвой для фундаментов


КРАСНАЯ ЗЕМЛЯ

  • Красный цвет
  • Абсорбент в природе
  • При высыхании превращается в глину
  • Образует твердые комки, которые трудно разбить
  • Комок нельзя измельчить вручную


ШАДУ

  • Желтовато-бело-коричневый цвет
  • Промежуточный этап между глиной и песком
  • Частицы песка можно почувствовать при трении
  • Он содержит влагу во влажном состоянии и обладает заметной связностью в сухом состоянии.
  • Считается достаточно хорошей почвой для фундамента


MURUM

  • Красный, коричневый цвет
  • Найдены кусками/слоями при раскопках
  • Шишка неправильной толщины, размера и формы
  • Хорошо уплотненные отложения в сухом состоянии
  • Можно сломать обеими руками


РОК

  • Обычно встречается в самом нижнем слое
  • Может быть черного, красного или любого цвета
  • Очень прочный, нельзя копать киркой хE
  • Называется очень прочным слоем для фундамента

Подшипник почвы

Полевой тест

  • Яма выкопана до страты, которые должны быть проверены.
  • Дно ямы выровнено.
  • На опорную плиту действует нагрузка, которая в четыре раза превышает расчетную нагрузку.
  • Поселение записывается каждые 24 часа.
  • Запись ведется до отсутствия расчетов в течение 24 часов.
  • Осадка при испытательной нагрузке не должна превышать 20 мм.
  • Погрузка может производиться с использованием мешков с цементом или мешков с песком.



ЛАБОРАТОРНЫЕ ИСПЫТАНИЯ

Некоторые из лабораторных испытаний приведены ниже для справки.



  1. Испытание на сжатие по Проктору
  2. Определение содержания влаги
  3. Консолидационный тест
  4. Проверка предела жидкости
  5. Испытание на сдвиг
  6. Испытание коробки на сдвиг
  7. Испытание на трехосное сжатие
  8. Испытание на неограниченное сжатие
  9. Испытание на проникновение и т. д.



3. ИЗУЧЕНИЕ И НАЛИЧИЕ ЧЕРТЕЖЕЙ



Перед пуском  Процедура земляных работ и фундаментных работ , ответственный инженер должен подготовить/обеспечить, чтобы Архитектор выдал чертежи фундамента. На рисунках должны быть отражены следующие моменты.

  1. Северная линия для установки здания
  2. Боковые поля от границы
  3. Внешние размеры здания
  4. Индивидуальная колонна/стена – P.C.C. детали
  5. Ориентация колонны и, соответственно, ямы
  6. Перекрытие одной ямы другой
  7. Предполагаемая или полученная несущая способность пластов

4. ИНСТРУМЕНТЫ, МАШИНЫ И МАТЕРИАЛЫ



Процедура земляных работ и фундаментных работ требует различных типов инструментов. машин и другого оборудования.

  1. ТАБУРЕТ
  2. Тикав с рукоятью (кирка)
  3. Фавада с рукоятью (лопата)
  4. Гамелы (ступки)
  5. Лом
  6. Зубила
  7. Молотки с рукояткой
  8. Линия дори (нейлоновая струна)
  9. Шаблон (фарма) для подачи лески из ямы


МАШИНЫ

  1. Бульдозер
  2. Экскаватор
  3. Тракторы, самосвалы
  4. Компрессоры с отбойными молотками
  5. Сверла и буровое оборудование
  6. Водяные насосы (для осушения)


МАТЕРИАЛ

  1. Факки (известковый порошок)
  2. Крепежный материал
  3. Взрывной порошок
  4. Взрывное оборудование

                земляные работы



запланированное время.

  1. У рабочих достаточно отточенных инструментов.
  2. Отвальная штабель и место для земляных и фундаментных работ легко доступны.
  3. Количество нанятых квалифицированных и неквалифицированных рабочих пропорционально.
  4. На объекте имеется достаточный запас питьевой воды.
  5. Использование детского труда на территории запрещено.
  6. Мукадам используется для найма квалифицированных и неквалифицированных рабочих.
  7. При необходимости предоставляются бытовки.

6. РАЗРЕШЕНИЕ СООТВЕТСТВУЮЩЕГО ОРГАНА (ЕСЛИ ТРЕБУЕТСЯ)

Иногда условия на объекте ограничивают рабочую мобильность. Это тормозит ход работы. Некоторые ситуации перечислены ниже.

  1. Деревья пересекают ямы
  2. Подземный дренаж или водоводы, проходящие через котлованы.
  3. Электрические или телефонные кабели, пересекающие планируемое здание.
  4. Раскопанный материал должен быть сложен на общественной территории.
  5. Слои, если очень твердые. требует взрывных работ.

Для преодоления этих трудностей необходимо получить разрешение на рубку деревьев, перенос линий и т.д. от заинтересованных местных властей.

При утверждении плана необходимо немедленно получить различные разрешения от властей, поскольку это трудоемкая работа, которая может помешать выполнению работ с задержкой.

7. ПРЕДОСТАВЛЕНИЕ ТРАНСПОРТНОГО СРЕДСТВА ДЛЯ ВЫВОЗКИ ИЗБЫТОЧНОЙ ПОЧВЫ

  1. Оценка выкопанного материала для повторного использования при засыпке, озеленении, подготовке дорог и т. д.
  2. Насколько это возможно, старайтесь проводить раскопки и работы по закладке фундамента одновременно, чтобы избежать двойного обращения.
  3. Выберите и сложите необходимый материал, чтобы не мешать другим строительным работам:
  4. Избыток или ненужный материал следует немедленно убрать и утилизировать.
  • Ведомственная рабочая сила
  • Трактор
  • Грузовики



8. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Ответственный объект должен обеспечить соблюдение надлежащих мер предосторожности во время земляных работ и работ по закладке фундамента, чтобы защитить рабочих от травм и защитить конструкцию от любых повреждений.

  1. Гвозди не должны валяться после завершения распиловки боковых поручней.
  2. Опалубочные материалы, необходимые для P.C.C. и опоры не должны быть оставлены вокруг. Убедитесь, что гвозди удалены, а доски сложены в удобном месте.
  3. Рабочие, занимающиеся выемкой твердых пород долблением, должны носить резиновые сапоги.
  4. Рабочие, работающие с отбойными молотками, должны носить каски, перчатки и резиновые сапоги для защиты.
  5. Подъездная дорога должна быть твердой и достаточно широкой.
  6. Движение грузовиков должно быть в стороне от ямы.
  7. Когда грузовик въезжает на площадку, уборщик должен спуститься, чтобы направить водителя.
  8. Необходимо проверить все соединения электрооборудования и заземление.
  9. Водоотливной насос должен стоять на прочном основании и при необходимости осторожно перемещаться.
  10. Для работы в ночное время необходимо обеспечить надлежащее освещение. Это также помогает ночному сторожу охранять материалы и оборудование участка.
  11. Должны быть предусмотрены лестницы для входа и выхода из ям.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАСПРОСТРАНЕНИИ ЧЕРНОЙ ХЛОПКОВОЙ ПОЧВЫ КРЕПЛЕНИЕ ДЛЯ РАСХОДОВ

Обрушение бортов является одной из основных проблем при выемке чернозема хлопчатника, что делает эту работу рискованной и опасной. Меры предосторожности, которые необходимо принять, перечислены ниже.

  1. Размер котлована для земляных работ должен быть как минимум на 30 см больше размера P.C.C. размер, со всех сторон.
  2. Если глубина увеличивается, размер ямы также должен быть соответственно увеличен.
  3. В черной хлопковой почве по мере увеличения глубины борта начинают разрушаться. Чтобы предотвратить это, необходимо сделать подпорку или выкопать яму большего размера на склонах или ступенях, как показано на рисунке.
  4. Никогда не начинайте рытье двух соседних котлованов одновременно.
  5. Выкопанную чернозем хлопчатника следует вывезти с участка. Его нельзя использовать для заправки.
  6. Поскольку черная хлопковая почва очень мягкая, для раскопок, сбора и утилизации выкопанного материала может потребоваться больше рабочей силы.
  7. Избегайте раскопок и работ по закладке фундамента в дождливые дни.



РАСПРОСТРАНЕНИЕ В МЯГКОМ ТВЕРДОМ МУРУМЕ

  1. По мере увеличения глубины раскопок слои меняются. Как правило, более твердые слои находятся на больших глубинах.
  2. Это можно определить при приложении силы для раскопок.
  3. Об изменении пластов также можно судить по разнице в цвете и обработке выкопанного материала.
  4. Инструменты должны быть заточены как при раскопках мягкого, так и твердого мурума.
  5. Котлован с мягким/твердым мурумом должен быть залит водой за сутки до проведения земляных и фундаментных работ . Пласты впитывают воду и становятся относительно мягкими, что облегчает раскопки.
  6. Размер ямы может точно соответствовать форме работы PCC.



РАСПРОСТРАНЕНИЕ В СКАЛЕ

При раскопках с помощью тикава наступает определенный этап , когда он отскакивает, если применяется нормальная сила. Он издает звенящий звук и указывает на то, что достигнутые слои представляют собой горную породу (мягкую/твердую).

1. ЗУБЛЕНИЕ

  1. Когда проходки почти нет и использование тикава не дает результатов, для выемки породы применяют долбление и удары молотком.
  2. В случае слоистых пород также может применяться расклинивание ломом.
  3. Для разрушения твердых пород также используются пневматические отбойные молотки.
  4. В раскопках твердых пород задействовано больше квалифицированных рабочих, чем неквалифицированных.
  5. При проведении земляных работ в твердых породах необходимо соблюдать строгие меры безопасности.

2. ВЗРЫВНЫЕ

Если земляные работы в твердых породах должны проводиться в больших масштабах, например, строительство дамб, дорог, каналов, прокладка трубопроводов и т. д., то взрывные работы часто являются единственным средством разрушения камень быстро и по разумной цене.

Однако он широко не используется для земляных работ в городских районах.

МАССОВЫЕ И ГЛУБОКИЕ ВЫРАБОТКИ, ТАКИЕ КАК ПОДВАЛ

Для подвала, бассейна и т. д. слои не являются единственным критерием для определения глубины выемки. Уровень пласта играет важную роль и приводит к массовым глубоким  земляным работам и процедурам фундаментных работ .

  1. Этот тип раскопок требует особого внимания.
  2. Поскольку количество большое, для работы может быть задействовано более одной бригады.
  3. Распределение работы между различными бригадами должно быть таким, чтобы был достигнут максимальный результат за минимальное время.
  4. Уровни следует проходить до и после завершения работы для целей выставления счетов.
  5. Если земляные работы уходят ниже уровня грунтовых вод, примите соответствующие меры для откачки воды.
  6. Для подъема выкопанного материала должны быть предусмотрены либо пандусы, либо ступени во время процедуры земляных работ и фундаментных работ .
  7. Угол ямы выкопан дальше, чтобы собрать воду в одном месте.
  8. Требуется водоотливной насос большей производительности, с длинными всасывающими и напорными шлангами, так как перемещение с одного места на другое невозможно.



РАССКАЗЫВАНИЕ В ПРОТОЧНОЙ ВОДЕ

Выемка грунта в проточной воде лучше, чем отвод воды. Отвод воды можно выполнить либо путем создания искусственной наллы (траншеи), либо путем возведения перемычки с использованием мешков с песком.



ТИПЫ ФУНДАМЕНТОВ

Фундаменты, используемые в строительстве зданий, делятся на фундаменты мелкого и глубокого заложения.


Далее их можно разделить на


1. ФУНДАМЕНТЫ ПОЛЕЗНОГО РАСПРЕДЕЛЕНИЯ

  • Одиночный или широкий фундамент
  • Комбинированный фундамент
  • Плоты или маты


A. ОДИНАРНОЕ ИЛИ РАСШИРНОЕ ФУНДАМЕНТЫ

  1. Самый распространенный и самый простой тип фундамента.
  2. Распределяет нагрузку или вес на достаточной площади основания фундамента.
  3. Имеет прямоугольную или трапециевидную форму.
  4. Подходит для фундамента небольшой глубины с умеренной несущей способностью.

B. КОМБИНИРОВАННЫЙ ФУНТАМЕНТ

  1. Этот фундамент поддерживает более одной колонны.
  2. Требуется для колонн на деформационных швах.
  3. Для колонн на линии границы участка или когда основания двух колонн перекрывают друг друга.
  4. Фундамент комбинированный может быть прямоугольной или трапециевидной формы.

C. ПЛОТНЫЕ ФУНДАМЕНТЫ ИЛИ МАТЫ

  1. Рекомендуется, когда безопасная несущая способность грунта низкая (плохая) и колонны несут большую нагрузку.
  2. Очень удобен для пластов, где есть вероятность неравномерной осадки.
  3. Фундаменты группы колонн или всех колонн в конструкциях объединяются, образуя ростверк.
  4. Рекомендуется для почв с более высоким уровнем грунтовых вод.
  5. Сплошной фундамент состоит из толстого железобетонного каркаса. плита, покрывающая всю площадь внизу.
  6. Таким образом, ростверк распределяет нагрузку здания по всей площади в плане и снижает до минимума давление фундамента.

2. ГЛУБИННЫЕ ФУНДАМЕНТЫ



Эти фундаменты используются для передачи нагрузки на твердые слои, лежащие глубоко внизу. Например, колодезный фундамент, свайный фундамент и т. д. Для строительства зданий обычно используют свайные фундаменты.

СВАЙ ДЛЯ СТРОИТЕЛЬСТВА ЗДАНИЯ



Свайный фундамент R.C.C. колонна (круглая) монолитная или сборно-монолитная, вбитая в землю.

Два основных типа свай, используемых в строительных конструкциях:

  1. Концевые несущие сваи
  2. Висячие сваи


ЗАЧЕМ ТРЕБУЕТСЯ ЗАБИВКА?

  1. При мягком грунте и отсутствии твердого основания для фундамента на разумной глубине.
  2. Когда ростверк очень дорог или практически невозможен.
  3. Когда здание несет тяжелые сосредоточенные нагрузки.
  4. Когда здание построено вдоль берега моря или русла реки.

A. КОНЦЕВЫЕ СВАИ



  1. Эти сваи используются для восприятия вертикальных нагрузок.
  2. Их вбивают в землю, пока не будет достигнуто твердое ложе.
  3. Через эти сваи нагрузка надстройки передается на твердые слои.
  4. Эти сваи действуют как колонны, несущие структурную нагрузку ниже уровня земли. Несущие сваи могут быть монолитными или сборными.
  5. Для сборных свай сваи забиваются в землю либо вручную, либо механически.
  6. Для набивных свай скважины необходимого диаметра выкапывают до тех пор, пока не будут достигнуты твердые слои.
  7. Скважина очищается, обезвоживается и каркас сваи медленно опускается в твердые пласты.
  8. Чем больше глубина, тем бетон заливают через тремы или швы во избежание расслоения.



ПРОЦЕДУРА РАБОТЫ С БУРОВЫМИ МОНТАЖНЫМИ СВАЯМИ

  1. Установите штатив точно в центр сваи.
  2. Сделайте начальное отверстие для крепления временной корпуса.
  3. Загнать временную обсадную трубу до твердых слоев.
  4. Бурение до твердых пластов желонкой (шламовым насосом).
  5. Удалите грязь и воду из шламового насоса.
  6. Долото в твердой породе с помощью подходящего тяжелого долота, чтобы получить гнездо не менее одного диаметра диаметра сваи в твердой породе.
  7. Во избежание бокового обрушения используйте бентонитовый порошок и воду при бурении мягких пород.
  8. Измеряйте глубину ствола сваи с регулярными интервалами в 30 минут.
  9. Утверждайте пласты, только если проникновение составляет менее 5 см в течение 30 минут долбления.
  10. Вырежьте арматурный каркас по глубине и опустите его в отверстие сваи.
  11. Опустить тремовую трубу (диаметр 200 мм) в скважину сваи. Держите дно трубы треми примерно на 30 см выше утвержденных слоев. Установите бункер на вершине треми.
  12. Приготовить бетон миксером и транспортировать к месту сваи на тачке.
  13. Залейте бетон в бункер до его полной вместимости.
  14. Снимите стальную заглушку, чтобы обеспечить надлежащий поток бетона внутри тремы и, таким образом, в отверстии сваи.
  15. Убедитесь, что труба треми залита бетоном не менее чем на 1,5 м, повторяйте процедуру до тех пор, пока не будет выполнено бетонирование до существующего GL
  16. .

  17. Убрать Треми и Хоппера.
  18. Залейте дополнительное количество бетона в отверстие сваи, чтобы убедиться, что не осталось полостей.
  19. Постепенно поднимайте временную оболочку и встряхивайте арматурный каркас, чтобы обеспечить надлежащее покрытие и уплотнение.
инструменты для рассверливания свай

  ПРОВЕРКА КАЧЕСТВА

  1. Перед забивкой обсадной колонны отметьте контрольную точку.
  2. Время от времени проверяйте расстояния ссылок.
  3. Собирайте и проверяйте слои каждые 30 минут.
  4. Обеспечьте анкеровку на минимальной глубине в твердых слоях, равной диаметру соответствующей сваи.
  5. Убедитесь, что глубина проникновения в твердые слои за последние 30 минут составляет менее 5 см.
  6. Использовать бетон марки М 20 с пеньком 150 мм.
  7. Отлить 6 бетонных кубов на каждую партию бетона.
  8. Проверьте прочность куба на сжатие через 7 дней и 28 дней отверждения.
  9. Ведите журнал регистрации для каждой сваи, в котором указаны следующие сведения.
  10. Глубина ворса.
  11. Часы долбления.
  12. Теоретический и фактический расход цемента.
  13. Дата бетонирования.



B. ВИКЦИОННЫЕ СВАИ



Существуют различные типы висячих свай, однако наиболее распространенные и широко применяемые в строительстве. конструкция представляет собой недорассверленную сваю.

ПОД РАСШИРЕННЫЕ СВАИ



ИНСТРУМЕНТЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ РАБОТЫ

  1. Бур со специальными лезвиями для бурения сваи.
  2. Развертка для формирования бульба.
  3. Ковш для сбора и удаления выкопанной почвы из луковицы.
  4. Удлинитель для увеличения длины расширителя или шнека.
  5. Штатив и шкив – для извлечения расширителя или шнека из отверстия.]

ПРОЦЕДУРА РАБОТЫ ВИКЦИОННЫЕ СВАИ

  1. Отдайте образцы грунта, извлеченного из пробной скважины, на разной глубине Консультанту по строительным работам.
  2. Собрать R.C.C. рисунок от консультанта по строительству.
  3. Отметьте центр кучи на земле.
  4. Выкопайте около 30 см почвы вручную.
  5. Установите штатив точно над центром сваи.
  6. Шнек

  7. со спиральными лопастями вставлен в канал ствола.
  8. Диаметр лопастей постоянно увеличивается и в верхней части равен диаметру отверстия.
  9. Шнек вращается вручную, прикладывая давление вниз.
  10. После достижения достаточной глубины (1,00 м) вынутый шнек вынимают с помощью цепи и полиспаста.
  11. Грязь и вода должны быть удалены из скважины, и процедура должна повторяться до тех пор, пока не будет достигнута желаемая глубина раскопок.
  12. Приблизительно через каждые 2 метра земляных работ в скважину вставляется расширительный инструмент с ковшом для извлечения бульба, как показано на рисунке.
  13. После образования бульба орудие подтягивается, а собранный в ковш вынутый грунт вывозится.
  14. Свайный каркас опущен вниз по чертежу и проекту.
  15. Сохраняйте шаг спиральных хомутов согласно чертежу.
  16. Обеспечить бетонное покрытие основной стали, отвеса клетки и т. д.
  17. Залить бетон нужной марки.
  18. Смешайте бетон миксером и с помощью бетонной платформы.
  19. Уплотнение может быть выполнено стержнями.
  20. После заливки скважины над сваей заливается бетонный оголовок или цокольная балка по заданному проекту.
  21. Из этого колпака/балки следует вынуть колонны надстройки.
  22. Свайные стержни, включая спиральные хомуты, должны располагаться выше общего уровня земли на необходимую длину внахлестку.
хранение в строительстве на рассверленных сваях

РАБОТЫ ПО ОБЕЗВОЖИВАНИЮ

Иногда при земляных работах вода попадает на промежуточную стадию, до достижения необходимых пластов.

Работа не может продолжаться, пока не будет удалена вода. Если вода локально застаивается, ее можно легко удалить вручную. Но в случае наличия источника воды или высокого уровня грунтовых вод устанавливаются корпусные насосы для отвода воды.

При обезвоживании необходимо учитывать следующие моменты

  1. Выберите насос соответствующей производительности (всасывающий и напорный).
  2. Обеспечьте всасывающую и нагнетательную трубы, как указано.
  3. Проверить наличие топлива/электричества.
  4. Предусмотреть задвижки для надлежащего управления.
  5. Проверить работу донного клапана. Очистите его перед использованием.
  6. Накройте нижний клапан куриной сеткой в ​​качестве фильтрующего материала.
  7. Установите насос на надлежащее основание.
  8. Проверьте электрическое соединение и заземление.
  9. При перемещении насоса из одной ямы в другую отключите электропитание.
  10. Насос должен быть закрыт, и в него не должна попадать вода.
  11. Проверьте вращение маховика по стрелке, указанной на насосе. Если наоборот, проверьте фазу.
  12. Никогда не запускайте насос всухую.
  13. При необходимости следует выполнить заправку.



ОСОБЫЕ МОМЕНТЫ, СЛЕДУЮЩИЕ НАБЛЮДАТЬ ПРИ ПРОЦЕДУРЕ РАСПРОСТРАНЕНИЯ И ЗАЛОЖЕНИЯ ФУНДАМЕНТА
  1. Изучить достаточное количество пробных шурфов для получения точных данных о пластах.
  2. Подтвердите страты, проконсультировавшись с консультантом, прежде чем приступить к P.C.C.
  3. Выкопайте котлован на одном уровне и избегайте опирания фундамента на наклонные слои.
  4. Удалите весь свободный вынутый материал и очистите котлован.
  5. Укажите размер котлована, чтобы плотник мог починить и снять опалубочную коробку Р.С.С.
  6. Выполнить подпорку в случае чернозема хлопкового, во избежание несчастных случаев.
  7. Настаивайте на том, чтобы чертеж фундамента был включен в план осевой линии для перекрестной проверки перекрытия фундамента, ориентации колонны и т.  д.
  8. Осушение котлованов должно быть хорошо спланировано и водоотведение должно быть проложено в ливневой канализации .
  9. Необходимое разрешение должно быть получено до переноса подземных коммуникаций, таких как дренаж, электрические кабели, водопровод и т. д., до начала работ.
  10. Необходимые разрешения на рубку деревьев. складировать (сбрасывать) материалы на территории государственной собственности и т. д. должны быть получены от местных властей.
  11. Необходимо получить разрешение на перенос ВЛ.
  12. При проведении земляных работ необходимо соблюдать меры предосторожности.
  13. Необходимо обеспечить достаточное освещение для работы в ночную смену.
  14. Убедитесь, что фундамент соседних зданий не подвергается воздействию во время земляных работ в подвале.



Прочтите также

  • РОЛЬ И ОБЯЗАННОСТИ ИНЖЕНЕР ПРОЕКТА (P.E.) ОТВЕТСТВЕННЫЙ, ПРАВИЛА ПРОЕКТА, ПЕРСОНАЛ ПРОЕКТА, РУКОВОДИТЕЛЬ, Кладовщик
  • РУКОВОДСТВО ПО НАЧАЛУ СТРОИТЕЛЬСТВА НОВЫХ ЗДАНИЙ – ПЛАНИРОВКА, ОБЗОР, КОМПЛЕКС, ЭЛЕКТРИЧЕСТВО, ПЛАНИРОВАНИЕ, ДОРОГИ
  • ПЛАНИРОВАНИЕ ЗДАНИЯ И СТРОИТЕЛЬНАЯ ДЕЯТЕЛЬНОСТЬ – ИСПОЛЬЗОВАНИЕ, МЕТОДЫ, ПРОЕКТ, ГРАФИК, МАТЕРИАЛ, ТРУД

ЕСЛИ ВАМ ПОНРАВИЛОСЬ ЭТО ПОСЛЕ- РАСКОПКА  И ПРОЦЕДУРА РАБОТЫ ПО ФУНДАМЕНТУ – СТРОИТЕЛЬСТВО, ИСПЫТАНИЯ, ТИПЫ, ОСУШЕНИЕ ВОДЫ

Размер основания колонны

для разных этажей

Содержание

В этой статье мы обсудим размер фундамента колонны.

Фундамент – это конструкция, непосредственно контактирующая с землей.

Размер фундамента зависит от различных факторов, несущих способность грунта, количества колонн, полной статической и временной нагрузки, а также других нагрузочных и структурных аспектов конструкции. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем только определить размер фундамента.

Глубина фундамента зависит от состояния почвы, типа почвы, твердых слоев под уровнем земли и безопасной несущей способности почвы, типа конструкции, такой как стена, динамической нагрузки и постоянной нагрузки. При всей предстоящей нагрузке на фундамент 300КН/этаж и безопасной несущей способности (SBC) 250КН/м 2 , подходит размер основания от 1,5 м × 1,5 м до 2 м × 2 м.

Глубина фундамента варьируется от 3 до 9 футов под уровнем земли в зависимости от типа грунта и расчета нагрузки. Размер фундамента для жилого дома глубиной должен быть не менее 3 футов на сильную несущую способность почвы, такой как гравий и песок.

Ширина и глубина фундамента рассчитываются исходя из безопасной несущей способности грунта, типа грунта и всех приходящих на него временных и постоянных нагрузок, без знания несущей способности грунта и приходящейся на него нагрузки , мы можем только предсказать размер фундамента.






  1. Размер фундамента

Точный размер определяется инженером-строителем путем расчета безопасной несущей способности грунта и всех доходящих до него нагрузок. Мы будем использовать различные эмпирические правила для размера фундамента колонны для зданий от 1 до 5 этажей.

В геотехнике несущая способность – это способность грунта выдерживать нагрузки, воздействующие на основание. Несущая способность грунта – это предельное среднее контактное давление между фундаментом и грунтом, которое не должно иметь сдвигового разрушения в грунте.

Для устойчивости бетонной конструкции вашего здания необходим грунт с хорошей несущей способностью. Гравий и песок – это грунты с предельной несущей способностью, а ил и глина – с меньшей.


2. Размер опоры столбцов

Размер опоры зависит от различных элементов, несущих груз, количество колонн , , полностью мертвы нагрузочные и структурные аспекты строительства. Не зная несущей способности грунта и нагрузки, приходящейся на него, мы можем определить размер фундамента только с помощью эмпирического правила.






  3. Размер фундамента колонны для 1-этажного здания (G+0)

быть 3,5 фута × 3,5 фута × 3,5 фута (1 м x 1 м × 1 м) для изолированного фундамента мелкого заложения в гравийном и песчаном грунте с предельной несущей способностью, ширина которого составляет 3,5 фута × 3,5 фута.

Глубина фундамента должна быть не менее 3,5 фута при наличии сетчатого стержня T10@6″C/C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 9″×9″.






  4. Размер основания колонны для 2-этажного (G+1) здания

Для 2-этажного (G+1) дома или в простом 2-этажном здании, общее эмпирическое правило, с использованием стандарта Стены толщиной 9 дюймов, рекомендуемый размер фундамента колонны должен быть 4 фута × 4 фута × 4 фута (1,2 м x 1,2 м × 1,2 м) для изолированного фундамента мелкого основания в гравийном и песчаном грунте с более высокой несущей способностью, в котором размер ширины составляет 4 ‘×4’.

Глубина фундамента должна быть не менее 4 футов, при условии, что ячеистый стержень T10@6″C/C из стали Fe500 с маркой бетона m20 и наименьшим размером колонны 9″×12″.






  5. Размер основания колонны для 3-х этажного здания (G+2)

Для 3-этажного (G+2) дома или в простом 3-этажном здании, общее эмпирическое правило с использованием стандарта 9 ″ толстые стены, рекомендуемый размер фундамента колонны должен быть 5 футов × 5 футов × 5 футов (1,5 м x 1,5 м × 1,5 м) для изолированного основания неглубокий фундамент в гравийном и песчаном грунте с более высокой несущей способностью, ширина которого составляет 5 футов. ×5′.

Глубина фундамента должна быть наименьшей из 5 футов с ячеистой сеткой T12@6″C/C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 12″×12″.








  6. Фундамент колонны для 4-х этажного (Г+3) дома

Для 4-х этажного дома эмпирическое правило, используя стандартные стены толщиной 9 дюймов, мы предложили, чтобы размер фундамента колонны был 6 футов × 6 футов × 6 футов (1,8 м x 1,8 м × 1,8 м) для изолированного основания неглубокого фундамента в гравийном и песчаном грунте с предельной несущей способностью в ширина которого составляет 6 футов × 6 футов.

Минимальная глубина фундамента должна составлять 6 футов при использовании сетчатого стержня T16@6″C/C из стали Fe500 с маркой бетона M20 и минимальным размером колонны 12″×16″.






  7. Фундамент колонны для 5-этажного (G+4) здания

Для 5-этажного (G+4) дома или в простом 5-этажном здании, эмпирическое правило, с использованием стандартного 9″ толстые стены, мы предлагаем размер фундамента колонны должен быть 7’×7’×7′ (2 м x 2 м×2 м) для изолированного фундамента мелкий фундамент из гравия и песчаного грунта с более высокой несущей способностью, в котором размер ширины составляет 7 ‘×7’.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
