Расстояние между лагами деревянного пола, таблица расчета шага

Деревянные конструкционные материалы, совмещающие в себе высокую прочность, экологичность и простоту монтажа, широко применяются в современном малоэтажном строительстве для возведения крыш, перекрытий и силового каркаса пола. Правильно рассчитанное расстояние между лагами пола и межэтажными балками является залогом прочности и долговечности не только отдельного конструкционного элемента, но и всего сооружения в целом.

  • 1 Что такое лаги для пола?
  • 2 Для чего необходим расчет расстояния между лагами?
  • 3 Основные критерии расчета
    • 3.1 Сечение бруса
    • 3.2 Шаг между лагами
  • 4 Последствия ошибок в расчете
  • 5 Способы расчета

Что такое лаги для пола?

Лаги изготавливаются в основном из хвойных пород дерева, смолистость которых обеспечивает защиту от влаги и длительный срок службы

Лаги для пола, выполненные из деревянного бруса определенного, точно рассчитанного сечения, представляют собой силовые элементы, воспринимающие статические нагрузки от установленной на полу мебели, оборудования и динамические нагрузки, возникающие при передвижении внутри помещения людей. Полы на деревянных лагах обладают некоторыми особенностями, позволяющими нивелировать небольшие недостатки строительных конструкций:

  • Равномерное распределение нагрузки на подстилающие строительные конструкции;
  • Увеличение общей прочности пола или перекрытия;
  • Улучшение звукоизолирующих свойств с образованием дополнительного теплоизолирующего слоя;
  • Возможность укладки инженерных коммуникаций с обеспечением сравнительно высокой ремонтопригодности;
  • Невысокая сложность монтажа, обеспечивающая получение ровной поверхности для устройства полов из листовых или рулонных материалов и настила из натурального дерева ценных пород.

Лаги изготавливаются в основном из хвойных пород дерева, смолистость которых обеспечивает защиту от влаги и длительный срок службы. Для устройства лаг в сложных с точки зрения эксплуатации помещениях используются лиственные породы с высокой влагостойкостью или изделия из лиственницы с высоким содержанием природных смол.

Для чего необходим расчет расстояния между лагами?

Таблица соответствия толщины доски с шириной между лагами

Как любые другие конструкционные материалы, деревянные изделия имеют определенные показатели прочности, износостойкости, срока службы и, конечно же, цены. При устройстве деревянных полов по лагам или междуэтажных балочных перекрытий можно использовать и толстенные бревна, уложенные на близком расстоянии друг от друга, получив высочайшую прочность конструкции и потратив довольно значительную сумму. Но использование необходимого количества лаг или балок, имеющих соответствующее предполагаемой нагрузке сечение, позволит получить необходимую прочность конструкции при значительно меньших затратах.

В панельном доме, когда лаги укладываются на поверхность железобетонной плиты перекрытия, их сечение выбирается минимально необходимым для крепления половой доски или ДСП. Другое дело – применение деревянных конструкций в каркасном строении, когда лаги выполняют функцию не только основы для будущего пола, но и служат силовым элементом каркаса, связанным со стеновыми опорами.

Основные критерии расчета

Чтобы правильно рассчитать, какое количество лаг необходимо для устройства полов, следует принять для расчета следующие исходные данные:

  • Толщина половой доски или плитных материалов ОСП, ДСП;
  • Предполагаемая максимальная нагрузка на квадратный метр пола;
  • Количество точек опоры или расстояние между стенами;

Имея даже такие минимальные данные, можно правильно рассчитать необходимое сечение деревянного бруса для изготовления лаг и максимальный шаг между лагами.

Сечение бруса

Схема устройства деревянного пола с утеплением под ламинат

Сечение деревянного бруса для устройства лаг выбирается в зависимости от расстояния между опорами и необходимой грузоподъемности пола. Производя расчет необходимого сечения лаг, следует принимать максимальную нагрузку на пол не боле 300 кг на м2.

В качестве лаг используется брус квадратного или прямоугольного сечения, более широкая сторона которого располагается вертикально. Таким образом получается максимальная жесткость лаги при минимальном расходе древесины, что снижает непроизводительные затраты на устройство полов. В строительной практике применяется соотношение ширины лаги к ее высоте равное 1,5-2, оптимальное с точки зрения прочности и затрат. При использовании в качестве лаги стандартной обрезной доски толщиной 5 см ее высота при промежутке между опорами 2 м должна быть от 10 до 15 см. Стандартные размеры лаг в зависимости от пролета представлены в таблице:

Величина пролета, см200300400500600
Сечение бруса, см11х615х818х1020х1522х18

Иногда индивидуальному застройщику сложно найти стандартный брус, подходящий для изготовления лаг необходимого сечения. Выход из этой ситуации достаточно прост. Чтобы обеспечить требуемую грузоподъемность пола, можно установить рядом несколько стандартных досок толщиной 5-6 см, увеличив высоту получившегося бруса на 1-2 см относительно стандартной. Такой «слоеный пирог», даже при отсутствии крепления досок между собой, полностью заменяет полнотелый брус необходимых размеров. Аналогичных результатов можно достичь, если расположить доски через одинаковые промежутки по всей длине опорной поверхности фундамента.

Единственное, что следует учесть, в каркасном доме такой способ распределения нагрузки применить достаточно сложно ввиду привязки лаг к стойкам стеновых конструкций, проемам и распределению утеплителя. В каркасном доме лаги пола применяются в качестве балок межэтажного перекрытия, поэтому минимально необходимое сечение должно быть увеличено с учетом нагрузки от потолочных конструкций и утеплителя.

Шаг между лагами

При изготовлении деревянных полов четко прослеживается, как зависит расстояние между лагами, называемое шаг от толщины, и вида используемых материалов. Чем толще используемая в качестве настила доска, тем большее расстояние должно быть между лагами. Более наглядно о том, какой шаг необходимо выбирать при использовании разной толщины доски, показывает приведенная ниже таблица.

Толщина половой доски, см22,433,544,55
Шаг между лагами, см304050607080100

В качестве чернового напольного покрытия в современном строительстве очень часто используются вместо досок плитные конструкционные материалы, что соответственно меняет методику расчета. Древесно-стружечная плита (ДСП), цементно-стружечная плита (ЦСП), ориентированно-стружечная плита (OSB) и гипсоволокнистые плиты (ГВП) успешно применяются в качестве основы под покрытие из рулонных материалов или керамической плитки, устраиваемого по деревянным лагам. В некоторых случаях ДСП может дополнительно покрываться материалами на цементной или гипсовой основе. Учитывая большую жесткость ДСП на изгиб и меньшую чем доска прочность, следует выбирать шаг между лагами не более 40 см, а при использовании боле толстой ДСП (20-22 мм) увеличить шаг между лагами максимум до 60 см.

Рассчитывая шаг между лагами для конкретного помещения, можно пользоваться усредненными табличными значениями, а если расстояние между последними лагами будет меньше, то прочность пола в этом месте только увеличится.

Последствия ошибок в расчете

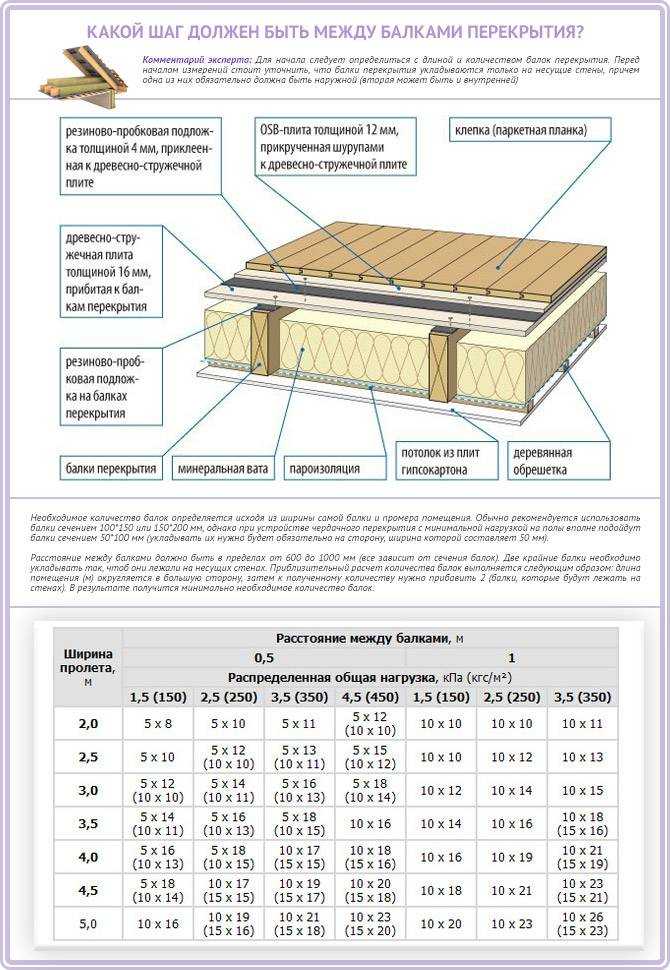

Схема устройства деревянного междуэтажного перекрытия

Что будет, если неправильно выбрать сечение лаг и шаг между ними? При устройстве полов по бетонному основанию наиболее важным параметром будет шаг между лагами, от которого зависит поведение финишного покрытия. Плита ДСП, закрепленная на лагах, установленных с большим, чем допускается, промежутком, может провиснуть или сломаться, керамическая плитка – потрескаться, а доска – прогнуться. В любом случае полы потребуют переделки.

Более неприятные последствия наступают от ошибок расчета необходимого количества лаг, используемых в качестве межэтажного перекрытия. Если должно быть использовано большее количество лаг или большее их сечение, чем указано в ошибочных расчетах, существенно снижается прочность всей конструкции, что может привести к необратимым деформациям и полному разрушению перекрытий.

Способы расчета

Для расчета размеров бруса и количества элементов, необходимых для монтажа деревянного пола по лагам с черновыми покрытиями из доски или ДСП, можно:

  • Обратиться в проектную организацию, которая на профессиональном уровне рассчитает, сколько должно быть элементов под покрытие из доски или ДСП, и какой размер бруса необходимо использовать при строительстве;
  • Самостоятельно воспользоваться специальными усредненными таблицами, выбирая какое значение ближе к необходимому, склоняясь в большую сторону, если нет точного совпадения реальных и табличных размеров;
  • Использовать компьютерные программы и онлайн-калькуляторы, в которые вводится достаточно большое количество параметров, а программа точно определит необходимые размеры бруса и расстояние, через которое его необходимо установить.

Правильно рассчитав и качественно смонтировав лаги или балки перекрытия, можно быть полностью уверенным в прочности и долговечности постройки, которая долгое время будет радовать своих хозяев безупречным внешним видом.

Расстояние между лагами пола: таблица для доски

Пол на лагах – решение традиционное и практичное. В абсолютном большинстве случаев такую конструкцию предпочитают в частных домах, когда обустраивают деревянные дощатые полы. Несомненный плюс – высокая теплоизоляция. Основание обеспечивает воздушный зазор, который сохраняет тепло, даже если дом стоит на глубоком сыром подвале.

Содержание

  1. Что такое лаги в строительстве
  2. Деревянный пол на лагах
  3. Деревянные лаги для пола
  4. Размер лаг для деревянного пола
  5. Расстояние между лагами пола: таблица
  6. Расстояние между лагами от толщины доски
  7. Способы крепления к основанию
  8. Деревянный пол на лагах
  9. Бетонное основание
  10. Установка по грунту
  11. Рекомендации специалистов

Что такое лаги в строительстве

Лаги – брус прямоугольного сечения, используемый при настиле полов или в перекрытиях. В крупнопанельном строительстве они не применяются – недостаточная несущая нагрузка. Однако в частных домах это решение допустимое и оправданное.

Лаги для пола изготавливают из твердого плотного дерева. Балки высушивают под навесом не менее года, пока древесина не достигнет нужного уровня влажности. Перед использованием брус тщательно осматривают: сколы, трещины и деформация недопустимы, так как это несущие части дома.

Пол на лагах устраивают над подпольем, подвалом или над открытым грунтом. Балки подвергаются усиленному воздействию влаги в условиях недостаточной вентиляции. Древесину пропитывают защитными средствами, что предупреждает появление плесени.

Конструкция основания на балках многослойная. Базовый брус укладывают на перекрытия, ростверк. На него настилают дощатый черновой настил. Укладывают пароизоляцию, утеплитель, гидроизоляционный материал. Сверху кладут чистовой настил. Затем в комнате расставляют мебель и оборудование. Все это представляет большую нагрузку, поэтому лаги производят из самого прочного дерева и достаточной толщины.

Порода древесины

40%

Размерные параметры

40%

Степень просушки

20%

Проголосовало: 10

Равномерное распределение нагрузки по всей площади основания

Можно укладывать на деревянные, бетонные, грунтовые основания

Малый вес по сравнению с бетонным основанием

Экономичность

Компенсация неровностей — лаги можно закреплять на разной высоте или подкладывать под них подложки

Укладка коммуникаций упрощается

Устройство пола на лагах создает пространство для циркуляции воздуха и отвода влаги

Конструкция отнимает много места

Дерево боится влаги, поэтому балки нужно обрабатывать антисептиками, а всю конструкцию тщательно гидроизолировать и многократно защищать от сырости

Меньший срок службы по сравнению с бетонной стяжкой

Деревянный пол на лагах

В помещениях небольшой площади опорные блоки вставляют в гнезда, которые специально делают в фундаменте кирпичного или каркасного здания или же опирают на венец, если это бревенчатая постройка. Брус подбирают достаточно толстый, чтобы выдерживать нагрузку. Промежуточных опор нет.

Если помещение большое, лаги дополнительно опирают на столбики. Обычно кирпичные или комбинированные – из кирпича и толстого бруса. Столбики могут выступать как основанием, так и опорой под лаги.

Последняя конструкция более распространена, так как она прочнее и надежнее и годится для здания и помещений любой площади.

Деревянные лаги для пола

Для опор выбирают дерево преимущественно хвойных пород. Такая древесина содержит большое количество смолы. Это вещество защищает дерево от влаги и продлевает срок эксплуатации. Чаще всего используют ель, лиственницу или сосну, так как эти деревья повсеместно распространены и стоят дешево.

Высокую сортность не выбирают. Для балок годится и материал с сучками, если они крепко держатся, без синих пятен или очагов гниения.

Важный элемент подготовки – сушка древесины. Для балок допускается брать только очень хорошо высушенное дерево, с уровнем влажности не более 18%. Естественным образом материал сушат не менее года.

Размер лаг для деревянного пола

На лаги приходится вся нагрузка: самого пола, установленной мебели и оборудования, находящихся в помещении людей. Необходимо правильно подобрать размеры бруса. Для этого учитывают:

  • толщину чистового настила, а также утеплителя и гидроизоляции, если производится теплоизоляция пола;
  • величину максимальной нагрузки во время эксплуатации: в среднем для жилого дома составляет около 300 кг на 1 м²;
  • расстояние между опорами, на которые устанавливаются лаги: чем они дальше, тем толще и прочнее должен быть брус;
  • тип вентиляционной системы.

Параметры позволяют рассчитать длину и толщину бруса. Однако нюансов здесь куда больше.

  • Ширина – брус имеет прямоугольную форму. Чтобы придать конструкции из него максимальную жесткость, его укладывают на ребро. Отсюда ширина бруска должна быть в 2 раза меньше высоты.
  • Длина – зависит от площади основания. Если помещение прямоугольное, балки укладывают вдоль короткой стены. Это выгоднее, так как слишком длинный брус вынужден нести нагрузку и от собственного веса.
  • Толщина балки определяется величиной пролетов между ними и совокупной нагрузкой предметов в комнате. Это означает, что чем шире пролет, тем более толстое дерево нужно выбирать.

Рассчитывая размеры балок, приходится постоянно маневрировать между габаритами самих опор, столбиков, если они предусмотрены, шириной пролета и длиной. Причем важен здесь как вопрос нагрузки, так и финансовый.

Расстояние между лагами пола: таблица

Специалисты рекомендуют ставить лаги перпендикулярно окну. Доски в гостиных и спальнях кладут по направлению распространения естественного света, а лаги монтируют перпендикулярно настилу. Однако если окно размещается в короткой стене, такой подход не оправдан: чем короче лаги, тем менее толстый и тяжелый брус можно использовать при таких же размерах.

Расстояние между лагами пола определяется габаритами бруса или же наоборот: в зависимости от того, какой параметр оказался важным. Поэтому вычисления обычно производят не один раз.

В среднем для стандартного жилого помещения – 1 этаж дома или квартиры – актуальными считаются следующие правила.

  • Если ширина пролета не более 2 м, для изготовления балок берут древесину сечением в 110*60 мм. Ставят опоры на ребро.
  • Если расстояние увеличивается до 3 м, сечение изменяется на 150*80 мм.
  • При пролете длиной в 4 м используют бруски размером в 180*110 мм.
  • Для расстояния в 6 м между балками берут древесину с габаритами в 220*180 мм.

Расчеты оправданы, если все остальные параметры остались неизменными: толщина настила, конструкция чернового пола, длина балок. Если же какие-то показателя изменяются, размеры бруса тоже должны быть другими.

Расстояние между лагами от толщины доски

Например, толщина чистового настила влияет на толщину бруса следующим образом.

  • Если для укладки берут доски толщины в 30 мм, пролет между балками нельзя делать более 50 см. Доски слишком тонкие и без опоры просто гнутся.
  • При толщине ламели в 40 мм шаг лаг для пола из досок можно довести до 70 см.
  • Если для черного пола выбрали доску толщиной в 50 мм, ширина пролета может достигать 1 м.
  • Если чистовой пол делают из фанеры или древесных плит, шаг между лагами не делают более 40–60 см. Даже при большей толщине площадь плитки ограничена по сравнению с доской и она распределяет нагрузку на меньшую площадь.

Все приведенные рекомендации являются усредненными. При вычислении нагрузки на конкретном участке следует учитывать особенности эксплуатации – ванна, санузел, кухня, наличие тяжелой мебели и оборудования.

Способы крепления к основанию

В зависимости от конструкции пола установку лаг выполняют разными способами. Определяется это не только размерами и предполагаемой нагрузкой, но и характером основания.

Деревянный пол на лагах

Деревянные полы в частном доме по лагам выполняют роль опорной конструкции не всегда, а только в небольших помещениях. В просторных комнатах, даже в квартирах, опорами выступают базовые деревянные балки, закрепленные в фундамент или в стену. Класть прямо на них пол обычно нельзя, так как расстояние между ними рассчитывается исходя из других соображений.

На балки, не слишком удаленные друг от друга, лаги монтируют на боковую их сторону, закрепляя саморезами или шурупами. Длина крепежа должна быть, как минимум в 2,5 раза больше ширины лага, а диаметр составляет не менее 6 мм.

Если опоры размещаются на слишком большой дистанции друг от друга, сооружают двухслойную конструкцию. Сначала монтируют промежуточные бруски – первый слой, а на него в перпендикулярном направлении закрепляют лаги под пол на необходимом расстоянии между досками.

Валера

Голос строительного гуру

Задать вопрос

Если второй вариант влечет слишком большие расходы, можно крепить лаги вдоль бруса, но для черного пола взять более толстые листы напольного покрытия, наподобие фанеры или ДВП повышенной плотности.

Бетонное основание

Установка лаг выполняется и на бетонную стяжку. Это рационально, если основание не ровное, но имеет достаточную прочность. Такой вариант обойдется дешевле, чем сооружение новой выравнивающей бетонной стяжки.

  1. Перед укладкой основание очищают, настилают полиэтиленовую пленку толщиной в 100–200 микрон. Кладут с нахлестом, стыки заделывают скотчем.
  2. Под лаги укладывают звукоизоляционную прокладку из технической пробки или вспененного полиэтилена. Материал предупредит появление скрипов и шумов.
  3. Поверх укладывают бруски – вертикально, и скрепляют с подкладкой. Используют саморезы или гвозди, которые вбивают в брус под углом.

Валера

Голос строительного гуру

Задать вопрос

Если пол очень неровный, под лаги кладут куски фанеры или пластиковые вкладыши, пока не добиваются совершенной ровности конструкции. Мягкие материалы, наподобие ДСП или ДВП, для выравнивания не годятся – они сминаются со временем.

Крепить лаги на бетонную поверхность запрещается.

Установка по грунту

В частном секторе возможна укладка лагов на грунт. Это довольно сложная работа. Инструкция следующая.

  1. Из подпола выбирают грунт на 50 см глубиной. Дно выравнивают, тщательно утрамбовывают.
  2. Засыпают дно слоем песка, гравия и щебня. Поливают водой и вновь утрамбовывают.
  3. На участках, где будут уложены балки, возводят кирпичные столбики – опоры. Используют красный глиняный кирпич – он не боится воды. Высота столбика достигает уровня крепления лагов. Размеры зависят от высоты.
  4. На верх опор укладывают 2–3 слоя рубероида, чтобы гидроизолировать балки.
  5. Затем кладут на столбики основные опоры, а на них монтируют лаги, либо сразу же ставят лаги под пол. В последнем случае сечение бруса должно быть не менее 150*50 мм.

Затем обустраивают пол. Вариант возможен любой: с теплоизоляцией, без нее, с подложкой.

Рекомендации специалистов

Для крепления лаг к бетону используют оцинкованные уголки

Чтобы пол на лагах служил долго, не скрипел и не нуждался в ремонте, при сооружении учитывают следующие советы.

  • Лаги ставят на расстоянии от стены в 20–30 см.
  • Верхняя часть конструкции должна быть строго горизонтальной. Это проверяют уровнем. Чтобы упростить задачу, на нужной высоте крепят капроновую нить и по ней выравнивают балки.
  • При монтаже лаг на бетонный пол следят за тем, чтобы балочная конструкция оставалась автономной.
  • Вместо бруса определенного сечения можно ставить сдвоенные доски. Такой вариант дешевле, а несущую способность имеет ту же.
  • Для крепления на основу из бетона используют оцинкованный уголок и гвоздь.
  • Чтобы лаги достигли нужной длины, допускается стыковать бруски между собой. Соединение должно приходиться на опорный столбик.

Надежно ли ваша терраса подключена к вашему дому?

, Фрэнк Вёсте, ЧП, Лорен Росс, ЧП.

и Пол Коутс, ЧП, C.B.O.

Данные, собранные о разрушениях настила с 2001 года, показывают, что одной из основных причин обрушения настила является выход из строя гвоздевых соединений между настилом и основной конструкцией. Основываясь на видео, фотографиях и описаниях в сообщениях СМИ, данные показывают, что обрушение настила чаще всего происходит из-за выхода из строя соединений ригелей настила, которые были построены с помощью гвоздей, а не правильно установленных болтов. Палубная книга представляет собой ободную доску пола палубы, прикрепленную к дому, и она должна быть надежно соединена с конструкцией пола основного здания с помощью болтов или шурупов, а не гвоздей.

Основная цель этой статьи — обратить внимание владельцев собственности и должностных лиц на палубы с «только гвоздями» для соединения палубной книги. Домовладелец, застройщик, владелец здания, должностное лицо по нормам, инспектор, управляющий недвижимостью или подрядчик могут быстро определить, поддерживается ли приподнятый настил палубным ригелем, прикрепленным к дому исключительно гвоздями — такая установка представляет собой «потенциально опасную» палуба.

Исходная информация

На протяжении десятилетий жилые нормы и правила определяют живую нагрузку на палубу в 40 фунтов на квадратный фут (psf), что соответствует примерно одному человеку среднего роста, занимающему площадь 2 фута. на 2 фута. (четыре квадратных метра). Например, расчетная нагрузка по нормам предполагает наличие настила высотой 14 футов. на 28 футов. может быть безопасно занят 98 человек. Кроме того, каждое издание Международного жилищного кодекса (IRC) с 2000 года требует, чтобы настилы были надежно закреплены на конструкции, чтобы выдерживать как вертикальные, так и боковые нагрузки, и уже давно запрещает использование гвоздей, подлежащих извлечению, в качестве единственного метода. привязанности. Однако до издания 2009 г. IRC не указывал, как палубная гроссбух должна крепиться к дому.

Начиная с 2009 г., каждая редакция IRC (включая ожидаемую редакцию 2021 г.) требует, чтобы палубный ригель был соединен с ленточной балкой пола дома с помощью болтов ½ дюйма или винтов с затяжкой, как показано в таблице 507. 9..1.3(1) IRC 2018 года. Американский совет по дереву (AWC) публикует Design for Code Acceptance No. 6 (DCA 6): Prescriptive Residential Wood Deck Construction Guide , который содержит аналогичную таблицу и согласуется с IRC (см. рис. 1).

Таблица 5. Расстояние между крепежными элементами для настила, ленточной или краевой балки из южной сосны, дугласовой пихты-лиственницы или каймы-пихты и номинального 2-дюймового массивного распиленного ленточной балки из ели-сосны-пихты или краевой балки EWP . 3,4,5,6,8

(Подвижная нагрузка на настил = 40 фунтов на квадратный фут, Постоянная нагрузка на настил = 10 фунтов на квадратный фут)

  • Кончик стягивающего винта должен полностью выступать за внутреннюю поверхность ленточной или краевой балки.
  • Максимальный зазор между лицевой стороной ведомой доски и лицевой стороной обшивки стены должен составлять ½ дюйма.
  • Ригели должны быть залиты или загерметизированы, чтобы предотвратить попадание воды на ленточный брус дома (см. DCA 6, рисунки 14 и 15).
  • Шурупы и болты должны располагаться в шахматном порядке в соответствии с DCA 6, рис. 19..
  • Палубные ригели должны быть минимум 2×8 обработанных под давлением пиломатериалов сорта № 2 или других утвержденных материалов, как это установлено стандартной инженерной практикой.
  • Когда цельнопиленные палубные ригели, обработанные консервантом под давлением, крепятся к конструкционным изделиям из древесины (деревянные конструкционные панели толщиной не менее 1 дюйма, ленточные балки или конструкционные композитные пиломатериалы, включая клееный шпон), крепление ригелей должно быть спроектировано в соответствии с принятой инженерной практикой. . Табличные значения основаны на 300 фунтах и ​​350 фунтах для 1-дюймовой и 1-1/8-дюймовой краевой балки EWP соответственно.
  • Допускается обшивка деревянными конструкционными панелями, гипсокартоном или пенопластом между ленточной или краевой балкой и ригелем. Уложенные друг на друга шайбы разрешены в сочетании с обшивкой из деревянных конструкционных панелей, но не допускаются в сочетании с обшивкой из гипсокартона или пенопласта. Максимальное расстояние между лицевой стороной ведомой доски и лицевой стороной ленточной балки должно быть 1″.
  • Расстояние между крепежными элементами

  • также относится к южной сосне, пихте Дугласа и лиственнице, а также к ленточнопильному или краевому брусу.

Рис. 1. Таблица 5 из AWC DCA 6, показывающая рекомендуемую установку стягивающих винтов и болтов.

Установка болтов или стяжных шурупов, включая их количество и расстояние между ними, зависит от размера настила (пролета палубной балки) и других условий, указанных в примечаниях к таблице. При креплении болты должны полностью проходить через палубную буксу и ленточный лаг пола дома, а гайки с шайбами ​​должны быть плотно затянуты. Для установки шурупов требуются просверленные направляющие отверстия правильного размера, чтобы резьба шурупа полностью зацепляла древесину и проходила через гребень настила и ленточный брус пола дома. Конечно, для правильной установки болтов или шурупов (см. рис. 2), используемых в качестве соединения палубного ригеля, необходимо учитывать последние положения норм IRC.

Рисунок 2. Рисунок 14 из DCA 6 AWC, показывающий рекомендуемое соединение ригеля настила с ленточной балкой пола дома.

Почему палубная книга, прибитая только гвоздями, потенциально опасна?

Когда настилы, которые просто прибиты к дому, нагружаются жильцами, вертикальные и боковые нагрузки, возникающие от веса и движения жильцов, могут привести к изгибу или выдергиванию гвоздей из деревянной обшивки и ленточной балки дома. Таким образом, палубы рухнули, когда на них присутствовало всего один или два человека. Разрушенная конструкция настила, показанная на рис. 3, изображает случай, когда настил сместился в сторону от конструкции и упал на землю.

Если бы палуба упала вертикально, гвозди погнулись бы. В этом случае гвозди в основном прямые, что указывает на то, что гвозди вышли из стены до полного разрушения. Гвозди, используемые для извлечения, имеют ограниченную прочность и могут обеспечивать достаточную поддержку только для веса самой палубы, а не для людей, находящихся на ней. Несомненно, некоторые гроссбухи, заколоченные только гвоздями, все еще стоят, вероятно, потому, что они не были сильно нагружены до ожидаемой IRC динамической нагрузки 40 фунтов на квадратный фут (примерно один человек на каждые 2 фута на 2 фута площади пола).

Разработка норм и испытаний

Из-за частого отказа соединений ригелей, выполненных только с помощью гвоздей, исследователям и инженерам стало очевидно, что соединения ригелей, сделанные только с помощью гвоздей, не могут быть надежными при соблюдении требований по нагрузке код для жилого настила, обычно общая нагрузка 50 фунтов на квадратный фут (рабочая плюс неподвижная).

До 2004 года экономичное инженерно-техническое решение с использованием шурупов или болтов для этого применения было недоступно. Из-за повторяющихся случаев обрушения палубы, о которых сообщалось в новостях, исследователи Технологического института Вирджинии при участии Journal of Light Construction успешно протестировали соединения бухгалтерской книги палубы, которые в конечном итоге были приняты в строительных нормах IRC и Вирджинии. (Посетите https://www.jlconline.com/how-to/framing/practical-engineering-load-tested-deck-ledger-connections_o для получения подробной информации и информации о тестировании.) Результаты испытаний подтвердили успешную работу соединений, выполненных с помощью ½ шурупы или болты с запаздыванием для необходимой нагрузки.

Рис. 3. Крупный план палубного ригеля, прикрепленного к конструкции только гвоздями. Несмотря на то, что пассажиры лишь слегка нагрузили палубу, она сместилась вбок, выдернув гвозди из несущей конструкции. (фото Frank Woeste)

У меня есть палубная книга, прибитая только гвоздями?

На этот вопрос можно ответить за несколько минут. Если на поверхности вашей палубной книги видны только шляпки гвоздей, скорее всего, у вас палубная книга, прибитая только гвоздями. Настил должен быть признан небезопасным, его использование запрещено, и его следует немедленно отремонтировать или заменить в соответствии с рекомендациями квалифицированного проектировщика или специалиста-строителя.

Другие потенциальные проблемы с соединением палубного ригеля

После устранения возможности использования палубного ригеля «только прибитого гвоздями» работа по обеспечению безопасности палубы не завершена. Особенно для настилов, которые возвышаются над уровнем земли, настоятельно рекомендуется профессиональная оценка соединения ригелей существующего настила с конструкцией. Даже если поперечная балка соединена болтами или шурупами, их правильная установка на ленточной балке пола дома имеет решающее значение для обеспечения прочного соединения настила.

Пример. Рекомендации по использованию стягивающих винтов

Установка стягивающих винтов требует особого внимания к деталям. Вот некоторые соображения:

1. Использовал ли подрядчик шурупы диаметром ½ дюйма?

Правильный диаметр стягивающего винта в соответствии с IRC можно проверить по тому факту, что стягивающие винты ½ дюйма имеют шестигранную головку шириной ¾ дюйма. На рисунке 4 ниже подрядчик использовал шурупы диаметром ½ дюйма для соединения ригеля через обшивку стены с ленточной балкой пола дома. Гвоздь в левом нижнем углу, скорее всего, использовался только для размещения ригеля на стене во время установки шурупов.

Рис. 4. Часть палубного ригеля с установленным стяжным винтом диаметром ½ дюйма. (Фото Фрэнка Воэста)

2. Установил ли подрядчик шурупы на правильном расстоянии друг от друга?

Ответ на этот вопрос можно получить, измерив пролет балки и используя таблицу соединений ригеля IRC Table 507.9.1.3(1) 2018 г. для выбора необходимого расстояния между винтами или аналогичную диаграмму в DCA 6 AWC. Например, для балочного пролета 14 футов, таблица, показанная на рисунке 1 выше, требует, чтобы шурупы располагались на расстоянии 13 дюймов от центра, если шурупы крепят пиломатериалы номинальной толщиной 2 дюйма. В идеале они должны располагаться в шахматном порядке в два ряда, один ряд ближе к верхней части гроссбуха и один ряд ближе к низу, и не располагаться слишком близко к краям (не менее 2 дюймов от верхнего и боковых краев гроссбуха и не менее ¾ дюйм от нижнего края, см. рис. 5; см. рис. 2 для рекомендуемого расстояния до края ленточной балки пола дома).

Рисунок 5. Рисунок 19 из AWC DCA 6, показывающий рекомендуемое расстояние между кромками стягивающего винта или болта и зазоры.

3. Установил ли подрядчик стяжные винты нужной длины в соответствии с IRC?

В некоторых случаях на этот вопрос можно ответить, осмотрев внутреннюю сторону ленточной балки перекрытия дома. Если смотреть в подполье со снятой изоляцией, должен быть виден конец установленного шурупа с затяжкой ½ дюйма, соединяющего опору настила с ленточной балкой пола дома, как показано на рис. 6.

Рис. 6. Видимый конец стягивающего шурупа, как показано на рисунке, указывает на соответствие требованиям IRC о том, что стягивающие шурупы полностью выходят за внутреннюю поверхность ленточной балки перекрытия дома. (Фото Фрэнка Воэсте)

Поскольку кончик шурупа выходит за пределы внутренней поверхности ленточной балки дома, длина стягивающего шурупа явно соответствует требованиям IRC. Если кончики шурупов не видны, рекомендуется обратиться к квалифицированному строительному специалисту.

Резюме

Подводя итог, можно сказать, что подтверждение того, что поперечная балка правильно прикреплена к ленточной балке пола дома с помощью болтов или шурупов, является важным первым шагом. Тем не менее, плохое соединение ригеля — это лишь один из нескольких возможных недостатков безопасности существующей палубы. Например, структурная целостность ограждений и лестниц также имеет решающее значение для обеспечения безопасного использования существующей палубы. Полная и значимая оценка безопасности палубы может быть очень сложной задачей. По этой причине все настилы, особенно приподнятые, должны регулярно проверяться квалифицированным инспектором или специалистом по строительству и оцениваться в соответствии с действующими нормами и рекомендуемой практикой.

Руководство по домикам на деревьях. Пример опоры для двух деревьев

Загрузить планы в формате PDF из руководств по домикам на деревьях
Проекты для начинающих, с деревьями или без них

Пособия по домикам на деревьях
Планы для начинающих

Построить | Планы | Мир домов на деревьях | Книги | Инструменты | Контакт

Сборка | Мир домов на деревьях | Планы | Книги | Инструменты | Контакт



Home > Консультации по строительству > Опоры > Два дерева

Одиночное дерево | Два дерева | Три дерева | Четыре дерева

Установка платформы между двумя деревьями, возможно, является идеальным решением для строителя домиков на деревьях. Требуются гибкие соединения, но движение гораздо более предсказуемо, чем в системах с большим количеством деревьев, и вы сможете построить большую площадь пола, чем при использовании только одного дерева.

Небольшие домики на деревьях

Небольшие домики на деревьях можно просто разместить между двумя деревьями. Два больших треугольника из толстой наружной фанеры (не менее ¾ дюйма) можно надежно прикрепить болтами к балке 2×8, как показано ниже. Через верх и низ каждого треугольника в стволы деревьев вставляются болты. На приведенной ниже схеме две дополнительные балки крепятся болтами к ближайшей опоре и могут скользить по металлическим пластинам, прикрепленным к правой опоре.0005

Балка, прикрепленная ко второму дереву, имеет выемки на концах, чтобы направлять скользящие балки. Трущиеся поверхности снабжены стальными пластинами толщиной ¼ дюйма для защиты древесины от износа.

Технические примечания

  • Используйте шайбы на всех болтах
  • Скользящие балки должны иметь металлическую пластину, установленную таким образом, чтобы стык был металл к металлу, а древесина не изнашивалась
  • Чем больше треугольники из фанеры, тем прочнее будут опоры
  • Правый треугольник устанавливается ниже первого, чтобы при установке скользящие балки были на одном уровне

После установки этой рамы заполните пол балками 2×4. Вы должны оставить пространство между правой стороной пола и деревом, чтобы пол мог двигаться вперед и назад. Стопоры могут быть установлены на правом кронштейне для предотвращения соскальзывания скользящих балок с конца, но в любом случае на балке всегда должна быть достаточная длина для этого. Этот метод поддержки подходит для небольших домиков на деревьях площадью около 6 на 4 фута.

Большие домики на деревьях

Стальные кронштейны можно использовать аналогично методу треугольника из фанеры, описанному выше, для больших конструкций. Существуют различные другие возможности использования кронштейнов, в которых используется высокая прочность стали. Традиционно деревянные скобы часто используются для поддержки балок домика на дереве. Они дешевы и могут быть адаптированы к различным углам и высотам. Относительно новым вариантом является использование стальных тросов для подвешивания концов опорной балки к точкам, расположенным выше по дереву.

Металлические опоры

Лучше всего обратиться к профессионалу для оценки прочности деталей, которые вы используете, так как безопасность всегда важна. Толстый листовой металл можно использовать для простого улучшения по сравнению с фанерой, но он будет очень тяжелым. Два куска металлической балки (двутавр, швеллер или квадратное сечение) можно сварить вместе в форме «+» для эффективного, но простого крепления. Один из них на каждом дереве станет основой для большей платформы, размер которой ограничен только качеством и размером кронштейна. Используйте металлические скобы для крепления балок 2×8 или больше в качестве удлинителей. Затем эти рычаги можно использовать, как показано на приведенной выше диаграмме, чтобы сформировать скользящую раму. Поскольку сварные швы имеют решающее значение для безопасности домика на дереве, рекомендуется использовать резервную опору (например, трос) на случай отказа сварного шва в будущем.

Подробнее о металлических брекетах.

Деревянные наколенники

Наколенники могут обеспечить поддержку более тяжелых домов на деревьях, чем фанерные, и за меньшие деньги, чем эквивалентные металлические скобы. Пол и его скользящий механизм работают так же, как и выше, но вместо фанеры для удержания концов основных опорных балок используются распорки. Дополнительную информацию смотрите на странице коленных бандажей. Попытайтесь расположить раскосы так, чтобы они передавали свою нагрузку непосредственно на дерево, вместо того, чтобы полностью полагаться на прочность анкерных болтов. Если это невозможно, прикрепите болтами толстый слой или кусок 2×8 между скобами, чтобы помочь им опираться друг на друга, как показано на рисунке ниже.

Подробнее о наколенниках.

Тросы

Опять же, тросы представляют собой альтернативу стандартным креплениям. В приведенном ниже примере левое дерево было произвольно выбрано в качестве дерева для статического соединения. Одна балка прикручена к этому дереву, а два троса обеспечивают статическую поддержку левых углов рамы.

Движение принято у правого дерева. Сеть пола поддерживается своими самыми дальними правыми углами от кабелей, прикрепленных к рым-болтам выше по дереву (в этой ситуации не менее 6 футов выше).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
