Как определить расстояние между лагами пола: материалы, расчет шага, таблица

Каждый строитель со стажем знает, что в процессе изготовления пола в обязательном порядке используются лаги. Это главный элемент, от которого зависит качество конструкции пола. Эти элементы необходимы для выполнения правильного крепления пола и выравнивания поверхности. Без лаг напольное покрытие будет свободная прогибаться под воздействием тяжелой мебели, а еще при каждом шаге по такому пол будут возникать неприятные скрипы и вибрации.

Почему укладка лагов так важна?
Материалы для обрешётки
Определяем размеры
- Как рассчитать длину?
- Расчет сечения
Как определить шаг половых лаг?
Заключение

Поэтому строителями вопрос о необходимости использования лаг при устройстве пола даже не ставятся. Более важными являются другие вопросы — каких размеров должны быть лаги и как правильно выполнять их монтаж.

Почему укладка лагов так важна?

Необходимость использования лаг при устройстве пола обусловлена их основной функцией. Они нужны для создания ровной поверхности для последующих работ. При этом устраиваемая под настилом обрешётка способна решать и ряд других задач. Эти элементы создают условия для вентиляции нижней стороны настила, что снижает вероятность гниения досок.

Особенно необходима основа из бруса в помещениях, где пол планируется настилать по грунту либо присутствует сырость, которая может серьезно испортить конструкции даже при наличии высокого подпола.

Лаги, которые традиционно укладываются между настилом и основанием пола, способствуют созданию особого пространства – нечто вроде буфера, увеличивающего шумоизоляционные характеристики пола. Это пространство играет и другую важную роль. Именно сюда укладывают утепляющий материал, а в некоторых случаях и инженерные коммуникации.

Лаги довольно успешно справляются со своей задачей даже в случае их укладки на неровное основание. Создаваемые в результате их использования точки опоры, которые размещаются на определённом расстоянии, помогают обеспечить прочный пол.

Материалы для обрешётки

При устройстве настила можно использовать различные материалы, которые предлагаются в строительных магазинах. Главное, чтобы они обладали необходимой прочностью, ровной поверхностью и низким коэффициентом деформации при нагрузке. Подобным требованиям удовлетворяют изделия из пластика, металла, дерева и железобетона, а также компаунда, изготовленного из синтетических смол.

Если оценивать все вышеперечисленные варианты по стоимости, то безусловным лидером можно считать дерево. Поэтому чаще всего при устройстве пола используют деревянные брусья.

Применяемый для настила пола материал чаще всего производят из древесины хвойных пород. Как правило, это сосна, ель и пихта. Однако, практика показала, что наибольшей практичностью обладают лаги из древесины лиственницы. Обусловлено это преимуществами материала, который является очень прочным и устойчивым к гниению.

Что же касается сосны и ели, их выбирают владельцы, стремящиеся сэкономить на материале.

Особо стоит сказать о правилах выбора материала для изготовления балок. Это могут быть даже брусья, имеющие смоляные карманы и небольшие дефекты. Так что вы можете спокойно приобретать пиломатериалы второго или третьего сорта, не беспокоясь о функциональности основы.

Если же ваши финансовые возможности ограничены, то вместо лиственницы вы можете выбрать сосну или ель. Специалисты рекомендуют не экономить за счёт покупки более влажного бруса, так как это может быть чревато большими проблемами. Для изготовления лаг необходимо брать брусья влажностью не выше 20%. Если вы не выполните это требование, то в процессе эксплуатации дерево будет сохнуть и деформироваться, а это потребует переделки настила.

Если вы решили делать обрешетку из ели или сосны, то вам придется в обязательном порядке выполнять гидроизоляцию во время укладки брусьев. Лаги можно использовать при укладке на основания любых типов, однако в каждом случае гидроизоляцию придется выполнять с некоторыми коррективами.

В том случае, если лаг размещаются на железобетонное основание, то на начальном этапе должна быть выполнена укладка слоя из вспененного полиэтилена.

В ситуации, когда укладка брусьев производится на кирпичные столбики, используется полиэтилен, который прокладывают между столбиками и грунтом, а также между столбиком и бруском. Для защиты от влаги пространства между кирпичом и древесиной следует использовать не полиэтилен, а рубероид.

Невзирая на то, брусья из какой породы дерева вы собрались использовать для обрешётки, перед укладкой их необходимо обработать антисептическими составами. В первую очередь это касается тех случаев, когда пол стелют в деревянном частном доме. Опасность для этой конструкции могут представлять древоточцы, которые способны очень быстро навредить элементам пола и вынудить владельца раньше заняться ремонтом.

Определяем размеры

Не меньшее внимание нужно уделить и размерам выбираемых лаг. Дело в том, что это непосредственным образом влияет на надежность конструкции пола. До того как вы отправитесь в магазин за брусом, вам необходимо точно рассчитать его толщину и длину.

Как рассчитать длину?

Определить длину лака довольно просто. Внимание нужно обращать на направление укладки. Всё, что вам потребуется сделать — замерить длину или ширину помещения, в котором вы собираетесь укладывать пол. Лучше всего выбирать брусья для пола не точных размеров, а на 2,5-3 см меньше этого значения. Недобирая до расчетного значения, вы сможете предотвратить деформацию конструкции, когда она начнет подвергаться воздействию температурных перепадов.

Лучше всего, если лаги для пола будут выполнены из цельного пиломатериала. Однако этого не всегда удается добиться, поскольку в некоторых случаях длина или ширина помещения отличается от размеров бруса. Если так получилось, что брусья имеют недостаточную длину, то проблема решается посредством сращивания двух элементов. Эту операцию выполняют в полдерева, в некоторых случаях могут понадобиться оцинкованные накладки.

В принципе операция сращивания двух брусков не такая сложная. Однако вы должны быть уверены в ее прочном соединении, а это возможно только при соблюдении следующих правил:

В выбранном вами месте сращивания обязательно должна быть установлена опора. Лучше всего, если это будет опорный столбец;
При сращивании двух соседних лаг нужно позаботиться о том, чтобы точки их сращивания находились с небольшим смещением относительно друг друга.

Если вы решите пренебречь хотя бы одним из указанных правил, то спустя время снизится жесткость пола в месте сращивания бруса.

Во время сращивания соседних лаг вы должны выполнить требование по их смещению на 1 метр. Если вы еще до укладки узнали, что вам придется соединять брусья, то при выборе в магазине пиломатериала нужных размеров вам необходимо помнить об этом.

Расчет сечения

Таким образом, определить длину бруса достаточно легко. Гораздо больше вопросов возникает с расчетом сечения лаг. Под сечение понимают толщину лаг, которая зависит не только от материала бруса, но и от рассчитанных характеристик будущего пола.

При определении сечения лаг для настила пола необходимо принять во внимание и предельную нагрузку на пол, а также размеры пролетов между точками опоры брусьев. Чаще всего в расчет принимают нагрузку 300 кг/м². Она является оптимальной для случаев, когда пол планируется настилать в жилых помещениях.

Если вы собираетесь укладывать пол в своем доме, то вам стоит учитывать при расчёте нагрузки длину пролета между соседними брусьями. Нужно помнить о том, что расстояние между лагами пола определенным образом влияет на их толщину. Это наглядно демонстрирует специальная таблица размеров, которую используют специалисты. В общем виде это соответствие можно представить так:

Если пролет имеет длину 2 м, то рекомендуется выбирать брус сечением 110 x 60 мм;
Для пролета длиной 3 м берут брус сечением 150 x 80 мм;
Для пролета длиной 4 м потребуются брусья сечением 180 x 100 мм.

Главное, о чем вы должны помнить — с увеличением параметров пролета необходимо наращивать и толщину выбираемого бруса.

Как правило, используемые для обрешётки пола брусья имеют прямоугольное сечение. Чтобы они смогли справиться с возникающей нагрузкой, их необходимо укладывать по схеме «на ребро». Это является одним из главных требований технологии укладки пола, выполнение которого гарантирует максимальный уровень жесткости бруса даже при минимальных характеристиках объема.

Иногда для настила пола можно брать половые лаги с параметрами, превышающими рекомендуемые. Их использование при устройстве пола не будет ошибкой. Более того, в некоторых случаях это будет единственно правильным решением.

Но нужно учесть, что в случае использования бруса большего сечения придется увеличить толщину слоя теплоизоляции.

Прежде чем приобрести материал для лаг, вы должны принять во внимание тип помещения, где собираетесь выполнять настил пола. Если это нежилой объект, то конструкция должна выдерживать нагрузку более 300 кг/м². Точное значение вычисляется расчетным способом с помощью специальных формул, проведя предварительные замеры. Когда у вас будут точные значения характеристик материала, вы можете выбирать лаги с оптимальным сечением.

Не воспрещается заменять деревянные брусья металлическими или же бетонными балками. Правда, в этом случае придется уменьшить толщину элементов обрешётки. Дело в том, что подобные балки гораздо лучше выдерживают прогибы, нежели деревянные лаги.

Как определить шаг половых лаг?

При расчёте размера лаг нужно учитывать размеры пролета между ними, а он зависит от толщины доски, из которой делается конструкция деревянного пола. Чтобы сделать все правильно, необходимо соблюдать следующее правило: по мере увеличения толщины досок настила нужно увеличивать и ширину шага. Такой подход к расчету размер лаг объясняется тем, что более толстая доска будет меньше прогибаться, подвергаясь нагрузкам.

В цифрах можно дать следующие рекомендации по расчету размера половых лаг:

Доски толщиной 2 см следует устанавливать на расстоянии 30 см.
При толщине 2,5 см шаг увеличивают до 40 см.
при значении толщины 30 см шаг можно сделать 50 см.

Для определения длины пролета для досок большей толщины расчёты рекомендуется выполнять так: при увеличении толщины доски настила на 0,5 см к шагу лаг прибавляют 10 см.

В том случае, если деревянный пол делается из фанеры или ОСП, расчеты выполняют по несколько другой схеме. Здесь приходится учитывать повышенную жесткость этих материалов на изгиб, что позволяет уменьшить толщину. Таким образом:

для материала толщиной 1,5-1,8 см можно выбирать расстояние между половыми лагами 40 см;
при толщине 2,2-2,4 см его можно увеличить до 60 см.

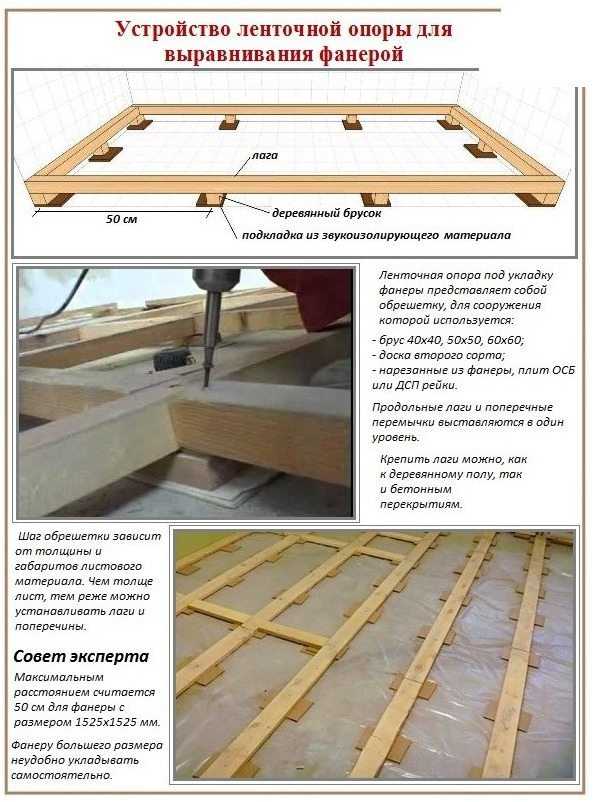

Технология устройства деревянного пола с использованием фанеры или ОСП листов требует крепления конструкции в трех точках. Укладка лаг для пола должна быть выполнена таким образом, чтобы соединения располагались на краях листа и посередине. Край листа необходимо укладывать только до половины ширины бруса.

Заключение

Работа по устройству деревянного пола требует особой внимательности на каждом этапе. Особенно это касается расчёта шага лаг. Необходимо не только подобрать элементы с подходящими характеристиками, но и грамотно рассчитать расстояние, на котором их необходимо укладывать. Все эти нюансы очень важны, ведь любая ошибка при расчетах может отрицательно сказаться на сроке службы деревянного пола.

под доску, фанеру, ДСП, расчет, максимальное и минимальное

Многие владельцы дачных участков при строительстве домов выбирают деревянные полы. Это обусловлено тем, что древесина является экологически чистым материалом, который обладает эстетической привлекательностью и природной натуральностью. В большинстве случаев устройство деревянного пола требует наличия лаг – деревянных брусьев, укладываемых на основное перекрытие. При монтаже очень важно правильно выбрать расстояние между лагами пола.

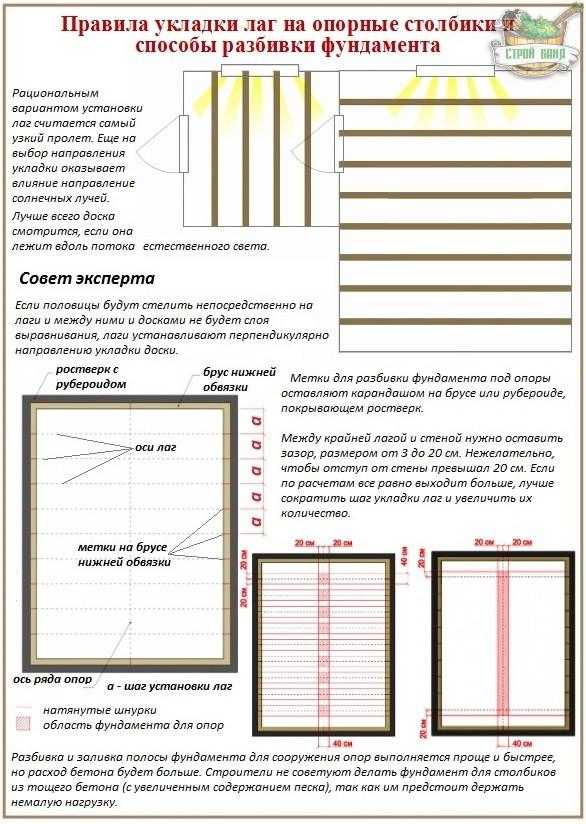

Схема укладки лагов.

Назначение и способы монтажа лаг

Лаги (балки) выполняют несколько очень важных функций:

увеличение шумо- и теплоизоляции основания;
создание проветриваемого пространства под полом, в котором можно проложить инженерные коммуникации;
правильное перераспределение нагрузки на черновой пол;
создание ровного и прочного основания для монтажа финишного настила.

Схема расчета расстояние между лагами.

В большинстве случаев лаги изготавливают из деревянных брусьев хвойных и лиственных пород. Иногда устанавливают металлические, железобетонные и полимерные аналоги, но это экономически невыгодно. При отсутствии деревянного бруса лаги можно сконструировать из нескольких досок, сбитых между собой. В этом случае они укладываются на ребра.

При выборе бруса для изготовления лаг следует руководствоваться следующими рекомендациями:

Выбирайте недорогую древесину (пихту, сосну или ель). Если помещение, в котором монтируется пол, будет иметь большую влажность (например, баня), то следует использовать лиственную породу древесины.
Для экономии бюджета можно выбрать стройматериал 2 или 3 сорта с влажностью 17-22%.
Балки должны иметь прямоугольное сечение определенного размера.
Размеры бруса следует выбирать, исходя из пролета, то есть из расстояния между балками нижней развязки.

Вернуться к оглавлению

Как правильно выбрать сечение лаг?

Схема монтажа чернового пола на лагах.

Сечение бруса для изготовления лаг определяется 2 факторами: длина пролета между точками опоры (столбиками, подкладками или поперечными балками) и максимальная нагрузка, под которой будет находиться пол при его эксплуатации (для жилого помещения она составляет не более 300 кг/м²).

Сечение балок должно быть прямоугольной формы с шириной, кратной 1,5, и высотой в 2, то есть соотношение сторон в разрезе должно быть 1,5х2. При укладке балок большая сторона должна располагаться вертикально. Это позволит добиться максимальной жесткости конструкции при минимальных объемах древесины и, соответственно, минимальных затратах. В таблице 1 представлена зависимость сечения бруса от размеров пролета.

Таблица 1

Размер пролета, см	200	300	400	500	600
Сечение лаг, мм	110х60	150х80	180х100	200х150	220х180

Также сечение балки будет зависеть от толщины и прочности напольного покрытия. При монтаже пола следует обратить внимание на слой теплоизоляционного материала.

Между чистовым перекрытием и утеплителем, уложенным между лагами, должен быть небольшой зазор для естественной вентиляции воздуха шириной не менее 2 мм.

Это означает, что брус необходимо приобретать с учетом величины вентиляционного зазора.

Варианты стыковки лаг.

Для конструирования деревянного пола по лагам рекомендуется использовать брус с небольшим запасом сечения. Балки могут монтироваться как на бетонное основание, так и непосредственно на грунт. Различия в этих способах укладки заключаются в опорах, которые будут использоваться под брусья. Если основа – грунт, то в качестве опорных элементов нужно применять бетонные или кирпичные столбики, которые устанавливаются через каждые 1,2 м. Данные элементы изготавливают из красного кирпича М100.

Использование столбчатых опор позволяет сэкономить на толщине древесины. Так, при длине лаг в 400 см всего лишь одна опора, установленная посредине, позволит уменьшить сечение с 180х100 до 110х60, что в итоге существенно отобразится на вашем бюджете.

Вернуться к оглавлению

Расчет расстояния между лагами при монтаже пола

Расстояние между лагами (шаг) – очень важный параметр, на основании которого делаются расчеты требуемого количества стройматериала. Когда в качества финишного перекрытия используются толстые доски, обладающие хорошей прочностью, балки можно монтировать сравнительно редко. Если настил осуществляется тонкими элементами, то шаг нужно уменьшать. В таблице 2 приведена зависимость расстояния между лагами от толщины финишного покрытия.

Таблица 2

Толщина доски, мм	20	24	30	35	40	45	50
Шаг между лагами, м	0,3	0,4	0,5	0,6	0,7	0,8	1,0

Данные, приведенные в таблице 2, являются приблизительными. Для более точного расчета шага можно привести пример, когда необходимо узнать, какое расстояние должно быть между балками при конструировании пола в помещении длиной в 9 м. При этом используется брус с сечением 180х100 мм, а в качестве финишного покрытия применяются доски толщиной в 30 мм.

Схема укладки фанеры на лаги.

Так как толщина доски равняется 30 мм, то, согласно таблице 2, шаг должен составлять 0,5 м. Общее количество балок будет обозначено как k. Следовательно, ширина всех лаг будет равна 100*k (мм). Первые брусья будут укладываться на расстоянии 30 мм от стены. Исходя из этого, шаг между ними равен k-1, а расстояние между всеми элементами равно 0,5*(k-1).

Чтобы узнать шаг между балками, нужно создать уравнение: длина комнаты = ширина бруса + расстояние между всеми лагами + отступ от стен. В результате получается: 9 м = 100 мм*k+0,5*(k-1) м + 30 мм*2. Приведя все значения в единую систему исчисления, получите: 9 = 0,1*k + 0.5*(k-1) + 0,03*2.

Решив данное уравнение, увидите:

9 = 0,1*k + 0.5*k – 0,5 + 0,06;
9 + 0,5 – 0,06 = 0,1*k + 0,5*k;
9,44 = 0,6*k;
k = 15,7 шт.

Количество балок должно быть целым, поэтому полученное значение следует округлить в большую сторону. То есть для конструирования пола необходимо приготовить 16 лаг. Сумма всех промежутков между лагами будет равна: 9 – 0,06 – 16*0,1 = 7,34 м. Разделив это значение на количество промежутков, получите: 7,34 / 15 = 0,489 м. Для приведенного примера необходимо устанавливать лаги через каждые 0,489 м или 48,9 см.

Вернуться к оглавлению

Размер балки перекрытия и пролет в жилом строительстве

На днях у меня был хороший спор с другом. Он утверждал, что балки его пола были слишком малы для его дома, из-за чего его пол шатался. Я взглянул и сказал, что они выглядят нормально, но им просто нужна дополнительная поддержка. Затем я упомянул, что могу доказать свою точку зрения, потому что существуют специальные таблицы нагрузок, изложенные в строительных нормах и правилах, которые определяют размеры балок перекрытия.

Правильный размер балок перекрытия определяется Международным жилищным кодексом – IRC. В нем указаны максимальные длины пролетов для деревянных балок всех размеров — от 2×6 до 2×12 и больше. Код также определяет размеры балок и пролеты для различного расстояния между балками — от 12 до 24 дюймов.

Независимо от того, строите ли вы новый дом или уже приобрели его, понимание функции балок перекрытия имеет решающее значение. Почему? Во-первых, они поддерживают вес вашего дома вместе с внешними стенами. Другая причина заключается в том, что знание того, какую роль они играют в каркасе вашего дома, может помочь вам сделать ремонт или оценить проблемы с каркасом пола в будущем.

В этой статье мы рассмотрим все, что вам нужно знать о размерах балок перекрытий и пролетах в жилом строительстве. Мы рассмотрим стандартные деревянные балки, а также инженерные балки, такие как двутавровые балки и LVL. Наконец, мы рассмотрим способы оценки ваших балок пола и дадим вам несколько советов о том, как исправить лаги меньшего размера.

Содержание (Перейти к теме)

Что такое пролет и расстояние между балками перекрытия?
Требования к коду балки на полу

Факторы, которые влияют на расстояние напольных балок и пролет

Размер пиломатериалов
Древесины
Очистика. Пример
Размер балок перекрытия в существующем доме
Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?
Как далеко могут пролетать балки пола?
Стандартная балка напольная балка SPAN
Максимальный напольная балка SPAN
Полная балка калькулятор

ДРУГИЕ БОЛЬШЕ

Что такое пролет и расстояние между балками пола?

Балки перекрытия располагаются под вашим полом и представляют собой куски пиломатериалов, поддерживающие вес всего, что находится внутри вашего дома. Они поддерживаются балкой или балками, вбитыми в бетон вашей цокольной плиты.

Пролет балки перекрытия — это длина отдельной балки от стен фундамента до внутренней балки.

Расстояние между балками обычно составляет 16 дюймов, но также может быть 12 дюймов, 20 дюймов и 24 дюйма. Расстояние и способность перекрывать большее или меньшее расстояние зависят от размера пиломатериалов, используемых для балок.

Требования к перекрытиям

Строительные нормы и правила, особенно Международные жилищные правила, четко определяют допустимые пролеты для перекрытий в зависимости от типа пиломатериалов и расстояния между ними. Кодекс также описывает тип пиломатериала, требования к креплению и любые другие требования, которые вам понадобятся для установки балки в доме.

Факторы, влияющие на расстояние между балками перекрытия и их пролет

На определение длины пролета балки влияет множество факторов. Кроме того, расстояние между лагами зависит от множества факторов. Предполагаемая динамическая нагрузка на каркас пола, порода используемой древесины, качество древесины и размер пиломатериалов — все это влияет на длину и расстояние между лагами пола.

Размер пиломатериала

Размер пиломатериала, используемого для балок пола, является самым важным определяющим фактором с точки зрения того, насколько далеко может простираться балка. Столы с пролетами балок начинаются с пиломатериалов 2×6 и доходят до 2×12.

Например, балка из южной сосны 2×6 может иметь длину 12 футов. Балка 2 × 12 того же вида и качества может охватывать почти 25 футов. Пролеты, указанные в таблицах пролетов IRC, указывают на пролет макс. , поэтому многие подрядчики часто делают перекрытие пола ради устойчивости. Таким образом, если есть пролет 11 футов, часто используются 2×8, хотя 2×6 технически приемлемы.

Породы дерева

Породы каркасных пиломатериалов, к которым вы сможете получить доступ, зависят от того, где вы живете. Для большей части США южная желтая сосна (SYP) является основным видом пиломатериалов, к которым вы сможете получить доступ. Другие виды, такие как ель, сосна и/или пихта, также довольно распространены. Пихта Дугласа, болиголов и лиственница дополняют виды, встречающиеся на столах для перекрытий пола.

SYP 2×12 с шагом 16 дюймов может охватывать около 23 футов. Ель/сосна/пихта 2×12 на том же расстоянии может охватывать только около 21,5 фута. С разницей почти в 18 дюймов очень важно знать, из какого вида вы строите. В целом, пихта Дугласа и лиственница являются самыми прочными, за ними следует SYP.

Сорт пиломатериалов

Еще одним аспектом балок перекрытия является качество используемой древесины. Вся древесина, произведенная для коммерческой продажи, проходит сортировку. Высший сорт – отборный – обычно не имеет пятен, сучков и других дефектов, которые могут ослабить древесину. Отборные пиломатериалы могут выдерживать самые большие нагрузки.

После выбора класса древесина получает класс 1, 2 или 3. Пиломатериалы с классом 1 имеют более высокое качество, чем 2 или 3, и так далее. Таблицы пролетов балок включают максимальные длины пролетов для всех четырех сортов для каждого вида пиломатериалов.

Если вы не уверены в сорте пиломатериала, который вы покупаете, к древесине должна быть прикреплена белая бирка с указанием сорта и черный штамп на самом пиломатериале с указанием сорта и породы.

Нагрузки на балки перекрытия

Потенциальные нагрузки на пол, опирающийся на ваши балки, также учитываются в таблицах пролетов балок. Когда вы посмотрите на IRC, вы заметите две отдельные таблицы пролетов для балок перекрытия. Один рассчитан на 30 фунтов на квадратный фут (psf) динамической нагрузки, а другой — на 40 фунтов на квадратный фут.

Для этого есть причина. Спальни или балки, поддерживающие спальни, разрешается строить в соответствии со спецификациями для динамической нагрузки 30 фунтов на квадратный фут. Почему? Считается, что спальни не имеют такого же уровня нагрузки, как более посещаемые помещения, такие как гостиная. Другие жилые помещения должны иметь балки, которые могут выдерживать 40 фунтов на квадратный фут, поэтому необходимы две разные таблицы нагрузок на балки.

В то время как в спальне потенциально могут быть балки меньшего размера, чем в гостиной, из-за различных требований к нагрузке, большинство домов построены с балками одинакового размера по всему дому. Таким образом, дом, в котором требуется 2 × 10 балок, будет иметь только 2 × 10, даже если в нем есть спальни, которые могут иметь 2 × 8 балок из-за более низких требований к нагрузке.

Типовой размер балки перекрытия в жилом строительстве

Размер балки перекрытия варьируется от 2×8 до 2×12. Реже можно увидеть балки размером 2 × 6, даже если они включены в таблицы пролетов балок. В старых домах чаще используют балочный каркас 2×6.

Не существует «типичного» размера балки перекрытия, потому что существует очень много переменных, касающихся каркаса пола. Тем не менее, если вы обеспокоены тем, что ваши балки пола меньшего размера, то беглый взгляд на таблицы пролетов балок IRC может сказать вам, подходят ли они по размеру или нет.

Определение размеров балок перекрытия – Пример

При определении размеров балок перекрытия вы измеряете расстояние между поверхностями опор. Это означает, что пролет, указанный в таблице, не включает длину балки, которая будет опираться на балку, бетонный блок или каменную стену с обеих сторон. Подшипник не включен, потому что длина балки на поверхности зависит от опорной поверхности.

Балка должна опираться не менее чем на 1,5 дюйма на деревянную или металлическую поверхность и не менее чем на 3 дюйма на бетонную или каменную поверхность. Зная это, допустим, вы строите новый дом со стенами из бетонных блоков и одной главной балкой, идущей по центру дома, который представляет собой прямоугольник.

Например, расстояние от внутренней поверхности бетонной стены до поверхности деревянной балки составляет 17 футов 6 дюймов. Ваши балки будут опираться непосредственно на бетонную и деревянную балку. Вы также планируете использовать балки перекрытия одинакового размера для всей конструкции, поэтому сначала просмотрите таблицу пролетов балок для нагрузки 40 фунтов на квадратный фут, а не 30. , который представляет собой расстояние между вашими балками. Вы будете использовать пиломатериалы класса 1 SYP. Имея эту информацию, таблица пролетов балок говорит мне, что для дома необходимо 2 × 12 балок.

Размеры балок перекрытия в существующем доме

Хотите знать, правильно ли подобраны размеры балок перекрытия в вашем доме? Спуститесь вниз и посмотрите на свои балки. Это может быть сложно для тех, у кого есть полностью готовые подвалы, хотя, если у вас подвесной потолок, вы можете просто поднять панель и использовать фонарик, чтобы посмотреть.

Сначала вы ищете размер балки перекрытия. Измерьте ширину балки. Помните, что фактическая ширина 2×8 составляет 7 ¼», ширина 2×10 — 9 ¼», а 2×12 — 11 ¼». Далее вам нужно знать расстояние между лагами. Если вы видите одну балку, то вы, вероятно, можете взять рулетку и увидеть расстояние до следующей балки.

После того, как вы измерили, посмотрите, сможете ли вы измерить свой пролет. Если на пути есть стена, вам придется оценить. Каркасная стена с гипсокартоном имеет ширину 4 дюйма. Добавьте зазор между каркасом и бетонной стеной фундамента, и вы получите около 5 дюймов.

Вам также нужно будет узнать, сможете ли вы определить тип пиломатериалов, используемых для балок пола. На черной этикетке на пиломатериале будет указана используемая порода дерева, а также сорт. Это поможет вам взглянуть на правую колонку в таблицах пролетов балок перекрытия.

Если ваши существующие балки имеют размеры 2×10 на расстоянии 16 дюймов по центру и относятся к определенному классу SPF (ель, сосна, пихта). Вы измерили расстояние от края балки до готовой стены подвала и добавили 5 дополнительных дюймов к этому пролету, чтобы получить общий пролет 15 футов 8 дюймов.

Взглянув на таблицы пролетов балок пола, я понял, что выбранный класс SPF 2×10 при 16 дюймах по центру может охватывать максимальное расстояние 16 футов. Поскольку ваш пролет составляет всего 15 футов 8 дюймов, ваши балки имеют правильный размер для вашего дома.

Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?

Лаги пола в доме обычно располагаются на расстоянии 12 дюймов, 16 дюймов или 24 дюймов друг от друга. Наиболее распространенное расстояние между лагами пола составляет 16 дюймов.

Обратите внимание, что столы с пролетами балок также включают 19,2 дюйма по центру в качестве опции. Это расстояние типично для двутавровых балок и ферменных балок, поскольку вершины этих типов балок шире. Тем не менее, в новых домах вы найдете стандартные деревянные балки, расположенные на расстоянии 19,2 дюйма, поскольку это расстояние становится все более распространенным.

Обратите внимание, что в таблицах пролетов балок пола не указаны варианты интервалов для чего-либо, кроме 24 дюймов. Таким образом, если вы планируете новую постройку и хотите разместить балки, например, на расстоянии 30 дюймов, вы делаете это на свой страх и риск. Кроме того, имейте в виду, что ни одно ведомство, занимающееся выдачей разрешений на строительство, никогда не разрешит план размещения балок на расстоянии, отличном от того, что указано в таблицах пролетов.

Как далеко могут пролетать балки пола?

В самых экстремальных случаях длина балки пола может достигать 26 футов. Выбранная пихта Дугласа 2 × 12, выдерживающая динамическую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут, расположенная на расстоянии 12 дюймов, будет иметь наибольшую длину пролета. Однако вы сможете использовать его только под спальной зоной, так как он рассчитан на 30 фунтов на квадратный фут, а не на 40.

Максимальный пролет балки пола, которая должна выдерживать динамическую нагрузку в 40 фунтов на квадратный фут, будет чуть более 23 футов. Опять же, это будет для избранной пихты Дугласа 2 × 12, расположенной на расстоянии 12 дюймов.

Стандартный пролет балки перекрытия

Бегло взглянув на таблицы пролетов балок перекрытия, вы поймете, что любой пролет больше 20 футов встречается редко. Трудно найти пиломатериалы для каркаса длиннее 20 футов, которые обычно намного дороже, когда они доступны. Многие строители, которые сталкиваются с пролетами более 20 футов, предпочитают устанавливать балки, чтобы разбить более длинные пролеты.

Не существует стандартной длины пролета балки перекрытия просто потому, что каждый дом уникален. Достаточно одного взгляда на таблицу пролетов балок перекрытия, чтобы понять, что существует множество комбинаций переменных, когда речь идет о балках перекрытия.

Максимальный пролет балки перекрытия

Существуют максимальные пролеты для балок перекрытия. Мы рассмотрим эти промежутки ниже. Обратите внимание, что все максимальные пролеты указаны для выбранных пиломатериалов из пихты Дугласа с расстоянием между центрами 12 дюймов.

Макс. пролет балки для 30 динамических нагрузок PSF

Размер балки	Макс. диапазон
2×6	12 футов 6 дюймов
2×8	16 футов 6 дюймов
2×10	21’
2×12	25 футов 7 дюймов

Макс. пролет балки для 40 динамических нагрузок PSF

Размер балки	Макс. диапазон
2×6	11 футов 4 дюйма
2×8	15’
2×10	19’1”
2×12	23 фута 3 дюйма

Калькулятор пролета балки перекрытия

Если у вас нет времени на просмотр таблиц пролёта балки, то калькулятор пролёта балки перекрытия поможет вам интервал может охватывать.

Этот калькулятор также учитывает более специфические критерии, такие как влажность и виды, не указанные в таблицах интервалов IRC. Тем не менее, следует отметить, что таблицы пролетов балок перекрытия IRC являются последним словом с точки зрения того, что разрешено и что не разрешено для балок перекрытия, а не калькулятором перекрытий.

Другие типы балок перекрытия

Существует много других вариантов балок перекрытия, помимо традиционных пиломатериалов. В большинстве проектов строительства новых домов предпочтение отдается использованию балок пола в виде ферм или двутавровых балок, а не стандартных пиломатериалов, поскольку они могут охватывать большую длину при меньших затратах.

Двутавровые балки перекрытия

Двутавровые балки перекрытия имеют верхнюю и нижнюю полки размером 2×3, 2×4 или LVL. Между фланцами находится инженерная древесина — обычно OSB (ориентированно-стружечная плита), называемая «паутиной».

Двутавровые балки часто шире, чем стандартные пиломатериалы для каркаса, и могут охватывать большие расстояния. Двутавровые балки недорогие, особенно по сравнению с 2х12. Поскольку в двутавровых балках используются только меньшие пиломатериалы для фланцев и промышленные пиломатериалы для стенок, они значительно дешевле, поэтому их предпочитают в новом строительстве.

Балки ферменного пола

Балки ферменного пола, как следует из их названия, являются фермами. В балках стропильного пола используются пиломатериалы 2 × 3 или 2 × 4 исключительно для формирования ряда перемычек, составляющих одну балку пола. Обычно есть верхний пояс и нижний пояс. Между поясами расположены «паутины» из дерева одинакового размера, которые проходят по диагонали сверху вниз, повторяя этот узор по всей длине балки.

Места пересечения лямок с поясами скреплены стальными пластинами для гвоздей. У ферм есть преимущества, которых нет у двутавровых балок и традиционных деревянных балок, например, открытая лямка, которая значительно упрощает прокладку сантехнических, электрических и ОВК.

Таблица пролетов двутавровых балок

Пролет двутавровой балки перекрытия в жилищном строительстве полностью зависит от производителя двутавровой балки. Вот почему в IRC нет таблиц пролетов двутавровых балок перекрытий, потому что они не могут учитывать все различные типы двутавровых балок, представленных на рынке.

Производители выпускают таблицу пролетов двутавровых балок, чтобы помочь установщикам при установке своего конкретного продукта. Они не должны использоваться при установке любого другого типа двутавровой балки. Поэтому, если вы выберете двутавровые балки перекрытия, убедитесь, что у вас есть соответствующая литература с описанием правильных методов установки для этого производителя, потому что вы не найдете ее в IRC.
