Минимальные расстояния между стержнями арматуры

5.7
(5.11).

Расстояния в свету между стержнями
арматуры по высоте и ширине сечения
должны обеспечивать совместную работу
арматуры с бетоном и назначаться с
учетом удобства укладки и уплотнения
бетонной смеси; для предварительно
напряженных конструкций должны также
учитываться степень местного обжатия
бетона и габариты натяжного оборудования
(домкратов, зажимов и т.п.), а также
возможность обеспечения прохождения
штыковых вибраторов.

Минимальное
расстояние в свету между стержнями
продольной сжатой арматуры и продольной
растянутой арматуры принимается не
менее трех диаметров и не менее 50 мм.

При
cтесненных условиях
допускается располагать стержни арматуры
попарно (без зазора между ними) таким
образом, чтобы при бетонировании
горизонтальные спаренные стержни
находились один над другим.

П
р и м е ч а н и е. Расстояние в свету между
стержнями периодического профиля
принимается по номинальному диаметру
без учета выступов и ребер.

5.8.
Расстояние между поперечными анкерными
стержнями в свету принимается не менее
50 мм; расстояние от начала опасной
наклонной трещины до ближайшего
расчетного анкерного (поперечного)
стержня принимается не менее 100 мм (черт.
11).

Черт. 11. Примеры анкеровки арматуры плит из ячеистого бетона на опорах растянутых стержней

а — вариант, при котором
два или большее число расчетных анкерующих
стержней, располагающихся в пределах
опорного участка, приваривают с одной
стороны продольных рабочих стержней;
б — вариант, при котором эти же анкерующие
стержни привариваются с двух сторон
продольных рабочих стержней; 1- расчетные анкерующие стержни; 2 —
наклонная трещина

Анкеровка арматуры

5.9.
Анкеровка арматуры, расположенной в
тяжелим слое бетона двухслойных элементов
конструкций, производится в соответствии
с пп. 5.13-5.15 СНиП 2.03.01-84.

Анкеровка
рабочей арматуры, расположенной в
однослойных элементах конструкций,
производится с помощью приваренных к
ней поперечных стержней.

Число
и диаметр анкерующих поперечных стержней
определяется расчетом в соответствии
с требованиями, изложенными в пп.
3.27-3.28.

Найденное
по расчету число анкерующих поперечных
стержней размещается на участках от
торца элемента до начала наиболее
опасного наклонного сечения (см. черт.
11).

При
этом расстояние между поперечными
стержнями устанавливается в соответствии
с п. 5.8, а расстояние от конца анкеруемых
стержней до первого поперечного стержня
принимается не более 10 мм.

В
пределах опорного участка изгибаемых
элементов (за гранью опоры) располагается
не менее двух расчетных поперечных
стержней.

Длина
опорного участка изгибаемых элементов
принимается не менее 1/100 их длины и не
менее 7 см.

Если
по расчету установка поперечных анкерных
стержней не требуется, то по конструктивным
требованиям к каждому продольному
стержню приваривается хотя бы один
поперечный анкерный стержень.

При
невозможности выполнить условия
настоящего пункта, а также для повышения
степени надежности заделки концов
растянутых рабочих стержней (если это
требуется по расчету) на их концах
предусматриваются специальные анкеры,
устанавливаемые по расчету на смятие
бетона под анкерами.

5.10
(5.15).

Для обеспечения анкеровки всех продольных
стержней арматуры, заводимых за грань
опоры, на крайних свободных опорах
изгибаемых элементов должны выполняться
следующие требования:

а)
если соблюдается условие (44), длина
запуска растянутых стержней за внутреннюю
грань свободной опоры должна составлять
не менее 5d
и не менее 7 см;

б)
если условие (44) не соблюдается, длина
запуска стержней за внутреннюю часть
свободной опоры должна быть не менее
10
d.

При
расположении арматуры в тяжелом слое
бетона двухслойных конструкций длина
зоны анкеровки lan
определяется согласно п. 5.14 СНиП
2.03.01-84.

5.11.
У концов предварительно напряженных
двухслойных элементов должна быть
установлена конструктивная поперечная
арматура, охватывающая все напрягаемые
стержни и выполненная в виде отдельных
стержней или сеток корытообразной
формы.

Площадь
сечения поперечной арматуры должна
составлять не менее 2
% площади
напрягаемой арматуры на длине 2lр,
но не менее 50 см от грани опоры.

Расстояние от арматуры до опалубки

08.05.2021

Арматурные конструкции являются важнейшим элементом любого здания. Арматура применяется при устройстве фундаментов, перекрытий, стен и прочего. Функциями армирующих конструкций является придание жесткости и прочности отливке. Конечные  эксплуатационные характеристики плиты зависят не только от качества арматуры, но и от правильного её расположения внутри опалубки. Существует несколько простых правил укладки, следуя которым можно исключить её смещение и деформации бетонной конструкции в целом. Необходимо:

  • применять армирующие элементы соответствующего для изготавливаемой конструкции типа;
  • производить работы по укладке арматуры только на подготовленную поверхность, очищенную от посторонних предметов, мусора и т.д.;
  • использовать специальные фиксаторы для арматуры, позволяющие выдержать необходимое расстояние между арматурой и листом опалубки;
  • выдерживать прямолинейность конструкции при сборке армирующего комплекса из отдельных прутков.

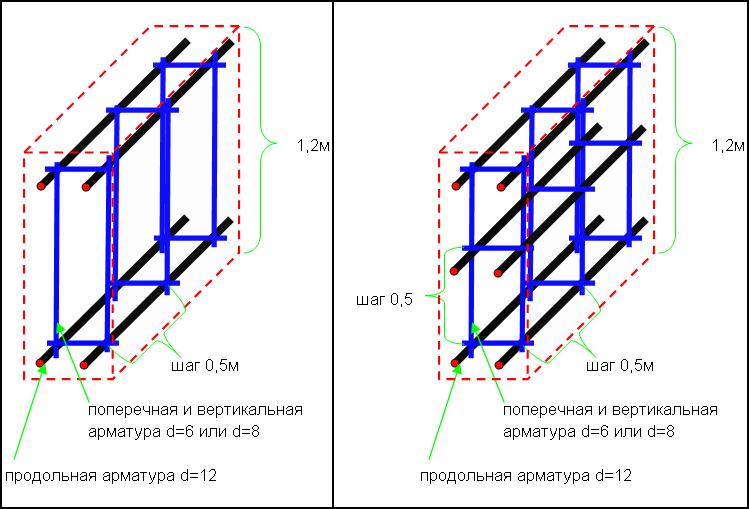

Расстояние от арматуры до опалубки в различных системах

Перед началом закладки прутковой арматуры в опалубку устанавливаются направляющие. В качестве последних могут быть использованы гвозди, вбитые через равный промежуток (10 см). Доска с направляющими устанавливается поверх песчаной подушки, после чего происходит укладка горизонтальных прутьев, расстояние от арматуры до опалубки должно выдерживаться в приделах 5-7 см.

Расстояние от арматуры до опалубки должно выдерживаться в приделах 5-7 см

Горизонтальные прутья размещаются на фиксаторах, обеспечивающих необходимый зазор между основанием плиты и нижней частью прутка. После установки и фиксации первого уровня арматуры осуществляется её обвязка при помощи стальной проволоки и фиксация в местах стыков.

Если используются готовые арматурные каркасы, последовательность действий не отличается от той, что можно наблюдать при укладке прутков. Для фиксации каркаса в вертикальных опалубках и создания необходимого отступа от контактной поверхности палубы используются фиксаторы «звездочка». Также, может применяться ПВХ трубка, создающая точку опоры и защищающая стяжной винт от коррозии при контакте с жидким бетоном.

Фиксаторы арматуры для опалубки

Расстояние арматуры от опалубки при заливке перекрытий определяется в соответствии с  габаритами плиты и типом армирующей конструкции. В большинстве случаев показатель не превышает 7 см. Пространство между нижней частью арматуры и поверхностью палубы контролируется установкой фиксатора типа «стульчик», обеспечивающим надежное закрепление прутка на плоскости.

Соблюдение норм и стандартов при арматурных работах необходимо для создания качественной отливки, отвечающей эксплуатационным запросам. Соблюдение дистанции между поверхностями арматуры и краем плиты необходимо для равномерного распределения нагрузки. В случае нарушения конструкционных рекомендаций возможно образование трещин и дефектов иного рода. По данным причинам соблюдение требований, относящихся к выдерживанию необходимого расстояния между арматурой и опалубкой, можно отнести к особо важным строительным задачам.
