Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

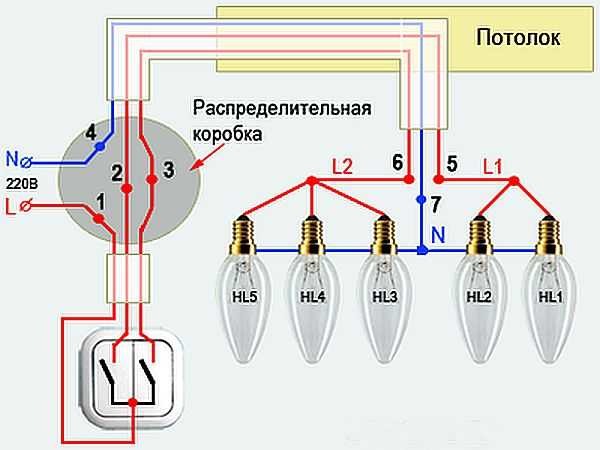

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

• Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.

Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

19.12.2022

Поделитесь статьей с друзьями в социальных сетях

Предыдущая статья: Сады для разведения растений
Следующая статья: Стяжки для пола сухая и жидкая

Как подключить двойной выключатель

Распространенной проблемой в каждой квартире становится, как подключить двойной выключатель. Причиной замены может быть его поломка или желание установить новые выключатели с новым модным дизайном. При покупке выключателей следует учитывать многие факторы: технические параметры, дизайн, цвет, качество, цену. Не рекомендуется покупать выключатели с корпусом из фарфора ввиду их хрупкости и склонности к поломкам при установке.

На тыльной части устройства изготовитель помещает схему его подключения к электросети. В этой схеме показано место общего провода и 2х подводящих. С общим проводом соединена фаза, идущая из распределительной коробки. Остальные два провода ведут к лампочкам люстры. Если вдруг на выключателе нет схемы подключения, то порядок соединения выводов поможет определить тестер.

Как подключить двойной выключатель?

Если производится смена выключателя, нужно сначала обесточить место работ, где будет производиться замена выключателя. Вышедший из строя выключатель вынимается из монтажной коробки. Для этого снимается верхняя крышка, и ослабляются винты распорной системы. Переносим провода на новый выключатель по схеме и возвращаем на исходное место.

Схема, показывающая подключение двойного выключателя приведена на рисунке:

Установка двойного выключателя с параллельной прокладкой новой проводки
Рассмотрим, как работает схема двойного выключателя. Если прокладывается новая проводка, следует позаботиться о надежности и безопасности разводки. Провода из распределительной коробки должны быть правильно разведены. Чаще всего коробка размещается над выключателем. Следует позаботиться о легком доступе к ней при ремонтных работах.

Порядок монтажа электропроводки в распредкоробке:

• Провода, служащие для питания всей линии, а также провода, соединяющие коробки и идущие к розеткам идут сквозь отверстия сбоку.

• Отверстие сверху в распределительной коробке служит для того, чтобы подключиться к источникам света. Фазы выполняются двойным проводом, нуль представляет собой одинарный провод.

• Те провода, которые присоединяются к выключателю, идут сквозь отверстие внизу коробки, в этом случае фаза представляет собой одинарный провод, а для светильника – двойной.

Такой способ монтажа избавит от лишнего тестирования проводов в дальнейшем.

Для соединения проводов одинакового цвета удобно применить винтовые соединители, простые и надежные. Особенно важен такой вариант соединения, если одновременно используются провода из меди и алюминия. Прямое соединение этих двух металлов зачастую приводит к окислению, неплотный контакт вызывает нагрев, а нагревание провода в свою очередь может довести до выгорания и пожара.

Одинарный провод на устанавливаемом выключателе соединяется с общим проводом, в то время как двойной провод идет к люстрам.

Получается, что фаза при данном виде подключения становится разорванной на выключателе. Это позволяет менять лампы в светильниках при выключенном состоянии выключателя.

Выключатель двойной с розеткой

Схема включения такого механизма, как выключатель двойной с розеткой, показана на рисунке:

Рис. (1) Схема подключения двойного выключателя с розеткой.

Для проводки без земли

От РК до розетки и двух клавишного выключателя, надо проложить пятижильный кабель (или, может быть, два кабеля: один с двумя жилами, а другой с тремя). При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, другой провод — ноль к розетке, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки до источников света идут двухжильные провода (фаза, ноль).

Для проводки с землёй

От РК до розетки и двухклавишного выключателя, прокладывается шестижильный кабель. При этом по одному проводу этого кабеля мы подводим фазу на выключатель и розетку, две других — ноль и земля идут на розетку, а по остальным жилам – фаза, пришедшая через выключатель на источники света. От распредкоробки на источники света идут трехжильные провода (земля, фаза, ноль).

Конечно, такие комбинации электрических устройств в выключателях чаще всего морально устарели и не отличаются надёжностью. Кроме того металлическая монтажная коробка лишает свободы выбора выключателя, если нужно его заменить. В случае ремонта от подобных выключателей нужно избавляться, поменяв их на выключатели стандартными установочными коробками.

Что такое проходной выключатель?

Проходной выключатель – выключатель, управляющий включением/выключением электроэнергии из двух разных мест. Такие выключатели используются с целью экономии электроэнергии. Допустим, мы заходим в длинный коридор, включаем свет, проходим по коридору, а в конце коридора выключаем свет уже другим выключателем. Электрические выключатели виды, свойства, типы.
Вид схемы для включения проходного выключателя зависит от количества управляющих точек. А их может быть несколько:

• на этажах многоэтажного дома,
• в коридоре при входе в комнаты.

Обычный выключатель имеет 2 контактные клеммы два подводимых провода.

Проходной выключатель, иначе именуемый переключателем цепей, снабжен тремя контактами с подводом трех проводов. Для включения или выключения электричества из большего количества точек, требуются перекрестные выключатели. Они имеют 4 контакта и 4 провода. Кроме источников света так подключаются любые, управляемые из разных точек.
Рассмотрим подробно, как подключить двойной проходной выключатель, дающий возможность отдельно управлять 2мя различными линиями.

Обычно, двухклавишные схемы используются в кабинетах, комнатах – в местах, где из разных мест можно раздельно включить две линии освещения. В коридорах же достаточно и простого проходного выключателя.

Надо помнить, что положение переключателя не имеет значения. Щелчок по выключателю при включенном свете, выключит его и наоборот. Этим проходные переключатели принципиально отличаются от обычных с их фиксированными положениями.
Двухклавишный проходной выключатель составлен из 2 одноклавишных проходных, смонтированных в едином корпусе. Для подключения двухклавишного проходного выключателя требуется шесть контактных клемм: две входных и четыре выходных.

Принципиальная схема подключения проходного двухклавишного выключателя.

Рассмотрим подробно подключение двойных проходных выключателей.Они имеют 2 взаимно независимых группы контактов.
Как показано в приведенной схеме на 2й контакт правого выключателя поступает фаза с распредкоробки сети дома. Затем контакты 1 и 2 соединяются с помощью перемычки. С левого же переключателя 1 и 2 ведут самостоятельно без пересечения на два автономных друг от друга светильника. 4 контакта, являющихся перекрестными попарно соединяются друг с другом. Нулевой провод, так же как и в стандартных источниках света, попадает к светильникам прямо с распредкоробки.

Если требуется создать схему управления более 3 мест, нужны будут пара 2х клавишных выключателей концевого вида и один двойной перекрестного вида. Этот перекрестный выключатель ставят двумя концевыми.

Видео подключения выключателя и розетки

Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Понимание тумблеров

от WD Tech | 12 июня 2017 г. | 0 комментариев

Тумблеры — простой способ активировать аксессуары в
Ваш автомобиль. Есть много способов их использования и подключения. Здесь мы пойдем
через некоторые основные приложения и типы переключателей. Обратите внимание на прилагаемые схемы
только для справки. Всегда убедитесь, что вы используете переключатель и провод
достаточно, чтобы справиться с силой, которую вы несете. В приложениях с более высокой тягой
можно использовать реле.

Статьи по теме:

Проводка кулисного переключателя с подсветкой

Использование реле и проводка

Если у вас есть сомнения, обратитесь к профессионалу. Неправильная проводка может
повредить электрическую систему вашего автомобиля или стать причиной пожара.

xx

1. SPST Toggle Switch (Singe Position, Single Throw)

. SPST Switch Switch — это просто выключатель SPST. Обычно у них два
терминалы. Один на вход, другой на выход.

В одном положении переключатель «Разомкнут» и не
соединение выполнено, и на аксессуар не подается питание. В другом положении
две клеммы соединены, и питание может проходить через них.

Вот пример того, каким может быть SPST.
подключен для питания света.

=========================================== =====================================

2. Тумблер SPDT (одиночный Позиция, двойной бросок)

xx

SPDT немного сложнее. Он делает одно из двух соединений. Вот
схема переключателя SPDT.

Клемма 1 подключена к одной нагрузке или
аксессуар, клемма 3 подключена к другой нагрузке или аксессуару. Терминал 2
подключен к власти. Коммутатор всегда выполняет одно из двух подключений и
переворачивается между ними. Пока питание подключено к переключателю, он всегда включен.

В приведенном ниже примере красный индикатор горит в одном положении, а синий
свет горит в другом положении.

=========================================== =====================================

3. Тумблер DPDT (двойной положение, двойной ход)

Переключатель DPDT может немного сбивать с толку. Может быть, проще всего считать, что это
два переключателя SPDT в одном. Они могут подключать два разных источника питания к двум
различные нагрузки или аксессуары одновременно. Вот диаграмма.

Переключатель DPDT имеет шесть клемм. №3 и №4
подключить к источнику питания. № 1, 2, 5 и 6 предназначены для нагрузок/аксессуаров. В
одно положение питание от клеммы 3 подключено к клемме 1, И питание от
клемма 4 подключена к клемме 2. В другом положении питание от
клемма 3 подключена к клемме 5 И питание от клеммы 4 подключено к
терминал 6.

Предположим, у вас есть небольшой охлаждающий вентилятор.
хотел работать в прохладные дни и большой вентилятор охлаждения, который вы хотели запустить в жару
дней. Вы хотели, чтобы индикатор сигнализировал, что используется — синий свет для
маленький вентилятор и красный свет для большого вентилятора. Вот как вы можете
выполните это с помощью переключателя DPDT. Обратите внимание, что либо одно, либо другое
работает, нет возможности отключить вентиляторы и свет, пока есть питание
бегом к выключателю. ( Вентиляторы радиатора могут
потребляют много тока, это тот случай, когда реле может быть оправдано —
это всего лишь пример того, как можно использовать переключатель DPDT)

См. Другие проводные депо.

Розетки и выключатели известны как устройства. Устройство определяется как единица электрической системы, предназначенная для передачи, но не для использования электрической энергии. К компонентам, которые распределяют или контролируют энергию, но не потребляют электроэнергию, относятся:

• Переключатели
• Сосуды
• Заглушки
• Патроны или патроны для ламп

Всегда отключайте электрическую цепь перед обслуживанием или установкой любого из следующих устройств.

Розетки представляют собой контактные устройства, устанавливаемые на выходе для присоединения вилки-насадки. Хотя многие люди (включая электриков) называют розетку «розеткой», «розеткой» или «вилкой», это неправильный термин для использования.

Одинарная розетка — это одноконтактное устройство.
Дуплексная розетка имеет два контактных устройства.
Многоместная розетка имеет более двух контактных устройств.

15 А, 125 В и 20 А, 125 В от Clifford Rutherford лицензированы под номером  CC BY 4. 0

15 А, 250 В и 20 А, 250 В от Clifford Rutherford лицензированы под CC BY 4.0

При подключении проводников к розетке (или выключателю):
Сформируйте клеммные петли на проводе, поместите петлю под винт клеммы, оберните провод вокруг винта клеммы в направлении затяжки винта (почти во всех случаях по часовой стрелке) и затяните винт до нужной степени. Винт клеммы, который не затянут должным образом, или провод, неправильно обмотанный вокруг винта, обычно являются причиной проблем в будущем. Вставные заделки доступны, но они не так хороши, как терминальная заделка шлейфа.

Инструкции по перечислению таких устройств, как розетки и выключатели, обычно допускают подключение только одного провода к каждому клеммному винту. Однако многие электрические коробки, содержащие розетки или выключатели, могут иметь много проводников цепи, требующих подключения к клеммным винтам устройства. Лучший способ сделать необходимые соединения, чтобы только один проводник был подключен к винтовой клемме, — это использовать пигтейл.

После того, как конкретная розетка, которую вы устанавливаете, подключена к электрической системе, закрепите ее в коробке устройства. Убедитесь, что проводники внутри коробки сдвинуты к задней части коробки устройства, оставив достаточно места для установки розетки.

Осторожно вставьте розетку в коробку устройства, убедившись, что выступы в верхней и нижней части скобы розетки прилегают к гипсокартону, когда розетка установлена. После того, как вы определили, что проушины розетки будут упираться в гипсокартон или должным образом отделывать поверхность, прикрепите розетку к коробке устройства с помощью крепежных винтов соответствующего размера. Убедитесь, что розетка находится на одном уровне со стеной и прямая, затем прикрепите крышку.

Дуплексные розетки (3 провода):  Наиболее распространенным типом розеток, используемых в жилых домах, является дуплексная розетка, рассчитанная на 15 ампер при 125 вольт. Он состоит из двух отдельных розеток на одном монтажном ремне. Поскольку многие из этих устройств устанавливаются близко к земле, в некоторых местах требуются розетки с защитой от несанкционированного доступа (T-R) для защиты детей.

20 Amp Duplex by Bernard Sula лицензирован под номером CC BY 4.0

Незаземленная черная жила – Подсоединяется к латунной клемме
Заземленная белая жила – Подсоединяется к серебряной винтовой клемме
Неизолированная или зеленая заземляющая жила – Подсоединяется к зеленому заземляющему винту

Как работают защищенные от несанкционированного доступа емкости

Дуплексная розетка с раздельной проводкой-  Дуплексная розетка с разделенной проводкой обычно имеет переключатель, управляющий половиной розетки, а другая половина все время горячая. Они часто используются для обеспечения доступного коммутационного устройства рядом с дверным проемом, которое управляет подключаемой настольной лампой по всей комнате (например, розетка с расщепленным проводом на прикроватной тумбочке позволяет включать и выключать свет у дверного проема, но сигнализация часы, подключенные к одной и той же дуплексной розетке, всегда остаются включенными). Перед установкой удалите язычок, соединяющий клеммные винты на горячей стороне розетки. Не снимайте язычок, соединяющий серебряные винты клемм.

Прерыватель цепи замыкания на землю GFCI-  Подключайте розетки GFCI к электрической системе почти так же, как и обычные дуплексные розетки. Однако на задней стороне розеток GFCI одна из латунных винтовых клемм и одна из серебряных винтовых клемм помечены для «линии» или входящих проводников питания. Другой набор винтовых клемм помечен как «нагрузочные» клеммы или отходящие силовые проводники, которые защищают другие розетки после GFCI.

Розетка GFCI от Clifford Rutherford лицензирована под номером CC BY 4.0

Два прибора обычно требуют установки специальной розетки на 125/250 В. Эти розетки больше по размеру и имеют другую конфигурацию, чем одинарные или дуплексные розетки.

Осушитель 30 А, 3 полюса и Осушитель 30 А, 4 полюса от Clifford Rutherford лицензированы согласно CC BY 4. 0

Диапазон 50 А, 3 полюса и Диапазон 50 А, 4 полюса от Clifford Rutherford лицензируются в соответствии с CC BY 4.0

Выключатели используются для управления различными осветительными приборами, а иногда и розетками или оборудованием, установленным в жилой электропроводке. Процедуры установки выключателя очень похожи на процедуры установки розетки. Основное различие заключается в количестве выключателей, установленных в многоклавишных коробках: в жилых помещениях распространены двух- и трехклавишные распределительные коробки. Позаботьтесь о том, чтобы в коробке устройства было достаточно места для всех проводников и выключателей.

Существует два типа выключателей, широко используемых в жилых и коммерческих зданиях: тумблер и кулисный (также известный как декор). Хотя кулисные переключатели также считаются декоративными и в некоторых случаях могут быть более желательными, они часто имеют более широкий профиль, чем тумблеры, и могут требовать больше места в распределительной коробке. Так как имеется очень много распределительных коробок с несколькими постами, убедитесь, что все переключатели выровнены, чтобы лицевая панель была выровнена при установке.

Номинальные параметры переключателя должны соответствовать напряжению и току, с которыми вы сталкиваетесь в цепи, в которой вы используете переключатель. Многие цепи освещения жилых помещений подключаются проводниками 14 AWG, защищенными автоматическим выключателем на 15 ампер, и для них потребуются выключатели с номиналом 15 ампер, 120 вольт. Этот рейтинг переключателя наиболее часто встречается в жилой проводке.

Однополюсные, трехходовые и четырехпозиционные выключатели должны быть подключены таким образом, чтобы все переключения выполнялись в незаземленном проводнике цепи. Нет необходимости подключать белый изолированный заземляющий проводник к какому-либо выключателю в коммутационной цепи жилого помещения.

Однополюсный выключатель —   Однополюсный выключатель, используемый в цепях 120 В для управления одной или несколькими розетками освещения только из одного места, является наиболее распространенным. В однополюсном выключателе два провода будут подсоединены к двум клеммным винтам на выключателе. Оба провода будут считаться «горячими» незаземленными проводниками. Один из них является входным проводом питания, а другой провод идет к осветительному прибору или розетке.

• Подсоедините два проводника (обычно черного цвета или повторно идентифицируемые как таковые * ) к выключателю
• Заземлите коммутатор.
• Установите переключатель так, чтобы он читал «ВЫКЛ», когда переключатель находится в нижнем положении.

Однополюсный переключатель от Clifford Rutherford лицензирован под CC BY 4.0

*Петля переключателя
Бытовые электрики очень часто сначала подключают источник питания к розетке освещения, а затем прокладывают двухжильный кабель к месту однополюсного переключения. При использовании коммутационной петли используйте белый провод в качестве незаземленного проводника и идентифицируйте его как таковой. Требуется, чтобы белый провод был идентифицирован на обоих концах как горячий провод. Используйте черную изоляционную ленту, хотя можно использовать и другую цветную ленту (например, красную или синюю), или несмываемый маркер для маркировки проводника. Метка должна полностью охватывать проводник.

Трехпозиционный выключатель — Соединяет три провода с выключателем для управления осветительной арматурой или розеткой из двух мест, например вверху и внизу лестницы. Трех- и четырехпозиционные переключатели не имеют маркировки включения/выключения. Начинающие электрики и специалисты по техническому обслуживанию часто сбиваются с толку при подключении трехпозиционных выключателей. Изучение некоторых основных правил может значительно облегчить этот процесс.

Правила для трехпозиционных переключателей

• Трехпозиционные выключатели всегда должны устанавливаться парами.
• Между двумя трехпозиционными выключателями всегда должен быть проложен трехжильный кабель.
• При подключении с помощью кабелепровода три отдельных провода должны быть протянуты в кабелепровод между двумя трехпозиционными переключателями.
• К черной «общей» клемме трехпозиционного переключателя всегда должен быть присоединен черный изолированный провод.
  • К одному трехпозиционному переключателю будет прикреплен черный «горячий» провод питания.
  • Другой трехпозиционный выключатель будет иметь черный изолированный провод, который будет подсоединен к осветительной нагрузке.
• Подсоедините два дорожных проводника к двум латунным контактным зажимам и к проводнику, обеспечивающему питание.
• При использовании кабеля с неметаллической оболочкой:
  • Когда источник питания подведен к первому трехпозиционному переключателю, контактные провода, соединяющие контактные зажимы обоих переключателей, будут черного и красного цвета.
  • Когда источник питания сначала подводится к розетке освещения, бегущие провода будут красными и белыми.
    • Заново обозначьте белые дорожные проводники черной лентой в каждом месте выключателя.
• Заземлите коммутатор.

Четырехпозиционный переключатель-  Четырехпозиционный переключатель имеет четыре проводника, подключенных к ним. Четырехпозиционные переключатели используются в цепях на 120 вольт для управления осветительной нагрузкой из трех или более мест, например, в комнате с тремя дверными проемами, где требуется, чтобы выключатели, управляющие освещением комнаты, располагались в каждом дверном проеме. Они используются в сочетании с двумя трехпозиционными переключателями. Два проводника придут от одного трехжильного кабеля и два проводника от второго трехжильного кабеля.

• Подсоедините жилы одного кабеля к двум винтовым клеммам одного цвета (винты с подвижными клеммами).
• Подсоедините оставшиеся два проводника к двум винтовым клеммам другого цвета (винты подвижных клемм).

Двухполюсный переключатель — Эти переключатели используются в цепях с напряжением 240 В для управления нагрузкой из одного места (например, электрическим водонагревателем). Двухполюсный переключатель имеет четыре контакта и, на первый взгляд, выглядит как четырехпозиционный переключатель. В отличие от четырехпозиционного (или трехпозиционного) переключателя, на тумблере двухполюсного переключателя есть слова «ВКЛ» и «ВЫКЛ». Это означает, что, как и для однополюсного переключателя, для переключателя существует правильное монтажное положение, поэтому, когда он находится в положении «ВКЛ», тумблер укажет на это. Двухполюсный переключатель также имеет маркировку, которая обычно указывает на «нагрузочную» и «линейную» стороны переключателя. Обычно «линейный» набор клемм окрашен в черный цвет, а «нагрузочный» набор клемм — в латунный или бронзовый.

Диммерные выключатели-  используются для увеличения или уменьшения яркости ламп осветительных приборов. Встречаются как в однополюсной, так и в трехсторонней конфигурации, обе доступны либо с вращающейся ручкой, либо со скользящим переключателем
, который изменяет сопротивление в цепи. Диммерные переключатели отличаются от обычных переключателей тем, что они не имеют клеммных винтов, а вместо этого имеют цветные изолированные провода косички, отходящие от переключателя, установленного производителем. Чтобы установить диммерный переключатель, подсоедините его пигтейлы к соответствующему проводнику цепи с помощью проволочной гайки. Однополюсные или трехходовые диммерные выключатели включаются в коммутационные цепи точно так же, как обычные однополюсные и трехходовые выключатели.

Направляющий диммер и поворотный диммер от Clifford и Rosemary Rutherford лицензированы под номером  CC BY 4.0

Комбинированные устройства представляют собой комбинацию из двух устройств, оба из которых закреплены на одном ремешке. Это могут быть два однополюсных переключателя, однополюсный переключатель и трехпозиционный переключатель, однополюсный переключатель и розетка или однополюсный переключатель со световым индикатором .
