Расчет нагрузки на плиту перекрытия калькулятор онлайн: Сбор нагрузок на перекрытие и балки онлайн

Содержание

Сбор нагрузок онлайн калькулятор по сбору нагрузок на колонну/балку/плиту перекрытия


Сбор нагрузок на:
плиту перекрытиябалкуколонну

Характеристика плиты


Длина плиты:
мм


Ширина плиты:
мм



Характеристика перегородок


Длина перегородки на плите:
мм


Толщина перегородки:
мм


Высота перегородки:
мм


Материал перегородки:
ЖелезобетонКирпич силикатныйКирпич глиняный полнотелыйКирпич глиняный пустотелыйГазосиликат Р=300 кг/м3Газосиликат Р=500 кг/м3Газосиликат Р=700 кг/м3Дерево


Характеристика слоев над плитой

Временные нагрузки


Снеговой район:
Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2


Полезная нагрузка:
Не учитыватьЖилые помещения, террасыСлужебные, бытовые помещения (гардеробные, душевые, умывальные, уборные)Кабинеты, лаборатории, технические этажиЧитальные залыОбеденные залы (в кафе, ресторанах, столовых)Залы собраний, спортзалы, зрительные залыТорговые и выставочные залыКнигохранилища, архивыСцены зрелищных предприятийТрибуны с закрепленными сиденьямиТрибуны для стоящих зрителейЧердачные помещенияПокрытия на участках с возможным скоплением людейПокрытия на участках для отдыхаПокрытия на прочих участкахБалконы/лоджии с учетом полосовой равномерной нагрузки на участке шириной 0,8 м вдоль ограждения балкона/лоджииБалконы/лоджии с учетом сплошной равномерной нагрузки на площадки балкона/лоджииУчастки обслуживания и ремонта оборудования в производственных помещенияхВестибюли, фойе, коридоры, лестницы примыкающие к жилым, служ. , быт. помещениям, кабинетам, лабораториямВестибюли, фойе, коридоры, лестницы примыкающие к залам, книгохранилищам, архивам, сценам Вестибюли, фойе, коридоры, лестницы примыкающие к трибунамПерроны вокзаловПомещения для мелкого скотаПомещения для крупного скота

Характеристика балки


Длина балки L:
мм


Шаг балок B:
мм


Сечение балки:
ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок



Высота балки:
мм


Ширина балки:
мм



ГОСТ:
СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83




Номер двутавра
10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС



Номер двутавра:
20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А



Номер двутавра:
24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1



Номер двутавра:
1012141618202224273033364045505560


Номер двутавра:
10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5





ГОСТ:
Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83





Номер швеллера:
5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П



Номер швеллера:
5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40



Номер швеллера:
25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6




ГОСТ:
Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003



Номер проф. трубы:
15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5. 5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5. 5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5. 5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5. 5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11. 5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12


Номер проф. трубы:
15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7. 5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12




ГОСТ:
Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*



Номер уголка:
L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35


Номер уголка:
L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16


Материал балки:
ЖелезобетонДерево



Материал балки: Сталь




балка несёт массу перегородок




на балку опираются вспомог. балки


Вспомогательные балки


Сечение балки:
ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок



ГОСТ:
СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83




Номер двутавра:
10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС



Номер двутавра:
20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А



Номер двутавра:
24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1



Номер двутавра:
1012141618202224273033364045505560



Номер двутавра:
10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5





ГОСТ:
Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83





Номер швеллера:
5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П



Номер швеллера:
5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40



Номер швеллера:
25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6




ГОСТ:
Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003


Номер:
15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5.5 70х50х6 80х40х2 80х40х2. 5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5.5 120х80х6 120х80х6. 5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5.5 180х80х6 180х80х6. 5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5.5 240х120х6 240х120х6. 5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11.5 350х250х12 350х300х6 350х300х6. 5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12



Номер:
15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5. 5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12




ГОСТ:
Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*



Номер уголка:
L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35



Номер уголка:
L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16




Высота балки:
мм


Ширина балки:
мм




Материал балки:
ЖелезобетонДерево



Материал балки: Сталь


Шаг балок L1:
мм


Характеристика перегородок


Длина перегородки на уч-ке:
мм


Толщина перегородки:
мм


Высота перегородки:
мм


Материал перегородки:
ЖелезобетонКирпич силикатныйКирпич глиняный полнотелыйКирпич глиняный пустотелыйГазосиликат Р=300 кг/м3Газосиликат Р=500 кг/м3Газосиликат Р=700 кг/м3Дерево


Количество слоев:
1 слой2 слоя3 слоя4 слоя5 слоев6 слоев

Временные нагрузки


Снеговой район:
Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2


Полезная нагрузка:
Не учитыватьЖилые помещения, террасыСлужебные, бытовые помещения (гардеробные, душевые, умывальные, уборные)Кабинеты, лаборатории, технические этажиЧитальные залыОбеденные залы (в кафе, ресторанах, столовых)Залы собраний, спортзалы, зрительные залыТорговые и выставочные залыКнигохранилища, архивыСцены зрелищных предприятийТрибуны с закрепленными сиденьямиТрибуны для стоящих зрителейЧердачные помещенияПокрытия на участках с возможным скоплением людейПокрытия на участках для отдыхаПокрытия на прочих участкахБалконы/лоджии с учетом полосовой равномерной нагрузки на участке шириной 0,8 м вдоль ограждения балкона/лоджииБалконы/лоджии с учетом сплошной равномерной нагрузки на площадки балкона/лоджииУчастки обслуживания и ремонта оборудования в производственных помещенияхВестибюли, фойе, коридоры, лестницы примыкающие к жилым, служ. , быт. помещениям, кабинетам, лабораториямВестибюли, фойе, коридоры, лестницы примыкающие к залам, книгохранилищам, архивам, сценам Вестибюли, фойе, коридоры, лестницы примыкающие к трибунамПерроны вокзаловПомещения для мелкого скотаПомещения для крупного скота

Характеристика колонны


Высота колонны H:
мм


Длина L (см. рис.):
мм


Ширина B (см. рис.):
мм


Сечение колонны:
ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок







ГОСТ:
СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83




Номер двутавра:
10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС



Номер двутавра:
20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А



Номер двутавра:
24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1



Номер двутавра:
1012141618202224273033364045505560



Номер двутавра:
10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5





ГОСТ:
Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83





Номер швеллера:
5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П



Номер швеллера:
5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40



Номер швеллера:
25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2. 5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2. 5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6




ГОСТ:
Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003



Номер проф. трубы
15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5. 5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5. 5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5. 5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5. 5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11. 5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12



Номер проф. трубы:
15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6. 5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12




ГОСТ:
Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*



Номер уголка:
L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6. 5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35



Номер уголка:
L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16



Материал колонны:
ЖелезобетонДерево



Материал балки: Сталь





колонна несёт массу перегородок


Характеристика балки


Сечение балки:
ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок






ГОСТ:
СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83




Номер двутавра:
10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС



Номер двутавра:
20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А



Номер двутавра:
24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1



Номер двутавра:
1012141618202224273033364045505560


Номер двутавра:
10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5





ГОСТ:
Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83





Номер швеллера
5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П



Номер швеллера
5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40



Номер швеллера
25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2.5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2.5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6




ГОСТ:
Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003


Номер проф. трубы:
15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5.5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5.5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5.5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5.5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11.5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12


Номер проф. трубы:
15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12




ГОСТ:
Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*



Номер уголка:
L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6.5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35


Номер уголка:
L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16


Материал балки:
ЖелезобетонДерево



Материал балки: Сталь




на балку опираются вспомог. балки


Вспомогательные балки


Сечение балки:
ПрямоугольноеДвутаврШвеллерПрофильная трубаУголок


ГОСТ:
СТО АСЧМ 20-93Двутавр по Р40-93Двутавр доп. серии по ГОСТ 26020-83Двутавр с уклоном полок по ГОСТ 8239-89Двутавр стальной горячекат. по ГОСТ 26020-83




Номер двутавра:
10Б1 12Б1 12Б1 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 25Б1 25Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 50Б3 55Б1 55Б2 60Б1 60Б2 70Б0 70Б1 70Б2 ——- 20К1 20К2 25К1 25К2 25К3 30К1 30К2 30К3 30К4 35К1 35К2 40К1 40К2 40К3 40К4 40К5 ——- 20Ш1 25Ш1 30Ш1 30Ш2 35Ш1 35Ш2 40Ш1 40Ш2 45Ш1 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 80Ш1 80Ш2 90Ш1 90Ш2 100Ш1 100Ш2 100Ш3 100Ш4 ——- 24М 30М 36М 45М КХБ-515 КХБ-526 40ЕС



Номер двутавра:
20Д1А20Д2А25Д2А25Д3А36У1А36У2А15К1А15К2А15К3А20К2А20К3А20К4А20К5А



Номер двутавра:
24ДБ127ДБ136ДБ135ДБ140ДБ145ДБ145ДБ230ДШ140ДШ150ДШ1



Номер двутавра:
1012141618202224273033364045505560


Номер двутавра:
10Б1 12Б1 12Б2 14Б1 14Б2 16Б1 16Б2 18Б1 18Б2 20Б1 23Б1 26Б1 26Б2 30Б1 30Б2 35Б1 35Б2 40Б1 40Б2 45Б1 45Б2 50Б1 50Б2 55Б1 55Б2 60Б1 60Б2 70Б1 70Б2 80Б1 80Б2 90Б1 90Б2 100Б1 100Б2 100Б3 100Б4 ——- 20Ш1 23Ш1 26Ш1 26Ш2 30Ш1 30Ш2 30Ш3 35Ш1 35Ш2 35Ш3 40Ш1 40Ш2 40Ш3 50Ш1 50Ш2 50Ш3 50Ш4 60Ш1 60Ш2 60Ш3 60Ш4 70Ш1 70Ш2 70Ш3 70Ш4 70Ш5 ——- 20К1 20К2 23К1 23К2 26К1 26К2 26К3 30К1 30К2 30К3 35К1 35К2 35К3 40К1 40К2 40К3 40К4 40К5





ГОСТ:
Швеллер с парал. полками (П) ГОСТ 8240-89Швеллер с уклоном полок (У) ГОСТ 8240-89Швеллер гнутый равнополочный ГОСТ 8278-83





Номер швеллера:
5П 6.5П 8П 10П 12П 14П 16П 16aП 18П 18aП 20П 22П 24П 27П 30П 33П 36П 40П



Номер швеллера:
5 6.5 8 10 12 14 16 16a 18 18a 20 22 24 27 30 33 36 40



Номер швеллера:
25x26x2 25x30x2 28x27x2.5 30x25x3 30x30x2 32x25x3 32x32x2 38x95x2.5 40x20x2 40x20x3 40x30x2 40x30x2.5 40x40x2 40x40x2.5 40x40x3 42x42x4 43x45x2 45x25x3 45x31x2 48x70x5 50x30x2 50x30x2.5 50x32x2.5 50x40x2 50x40x2.5 50x40x3 50x40x4 50x47x6 50x50x2.5 50x50x3 50x50x4 60x26x2.5 60x30x2.5 60x30x3 60x32x2.5 60x32x3 60x32x4 60x40x2 60x40x3 60x50x3 60x60x3 60x60x4 60x80x3 60x90x5 63x21x2.2 65x75x4 68x27x1 70x30x2 70x40x3 70x50x3 70x50x4 70x60x4 78x46x6 80x25x4 80x32x4 80x35x4 80x40x2.5 80x40x3 80x50x4 80x60x3 80x60x4 80x60x6 80x80x3 80x80x4 80x85x4 80x100x6 900x50x3.5 90x54x5 90x100x2.5 100x40x2.5 100x40x3 100x50x3 100x50x4 100x50x5 100x50x6 100x60x3 100x60x4 100x80x3 100x80x4 100x80x5 100x100x3 100x100x6 100x160x4 104x20x2 106x50x4 108x70x6 110x26x2.5 110x50x4 110x50x5 110x100x4 120x25x4 120x50x3 120x50x4 120x50x6 120x60x5 120x60x6 120x70x5 120x80x4 120x80x5 140x40x2.5 140x40x3 140x60x3 140x60x5 140x60x6 140x70x5 140x80x4 140x80x5 145x65x3 148x25x4 160x40x2 160x40x3 160x40x5 160x50x2.5 160x50x4 160x50x5 160x50x6 160x60x2.5 160x60x3 160x60x4 160x60x5 160x60x6 160x70x4 160x80x2.5 160x80x3 160x80x4 160x80x5 160x80x6 160x100x3 160x100x6 160x120x5 160x120x6 160x160x6 170x60x4 170x70x5 170x70x6 180x40x3 180x40x4 180x50x4 180x70x6 180x80x4 180x80x5 180x80x6 180x100x5 180x100x6 180x130x8 185x100x3 200x50x3 200x50x4 200x80x4 200x80x5 200x80x6 200x100x3 200x100x6 200x180x6 205x38x2.5 206x75x6 210x57x4 250x35x3 250x60x3 250x60x4 250x60x5 250x60x6 250x125x6 270x100x7 280x60x3.9 280x140x5 300x80x6 300x100x8 310x100x6 380x65x6 400x95x8 410x65x6




ГОСТ:
Профиль прямоугольный ГОСТ 30245-2003Профиль квадратный ГОСТ 30245-2003


Номер:
15х10х1 15х10х1.5 20х10х1 20х10х1.5 20х15х1 20х15х1.5 25х10х1 25х10х1.5 25х15х1 25х15х1.5 30х10х1 30х10х1.5 30х15х1 30х15х1.5 30х15х2 40х20х2 40х20х2.5 40х20х3 40х25х2 40х25х2.5 40х25х3 40х30х2 50х25х2 50х25х2.5 50х25х3 50х25х3.5 50х25х4 50х30х2 50х30х2.5 50х30х3 50х30х3.5 50х30х4 50х30х5 50х40х2 50х40х2.5 50х40х3 50х40х3.5 50х40х4 50х40х4.5 50х40х5 60х30х2 60х30х2.5 60х30х3 60х30х3.5 60х30х4 60х30х4.5 60х30х5 60х30х5.5 60х30х6 60х40х2 60х40х2.5 60х40х3 60х40х3.5 60х40х4 60х40х4.5 60х40х5 60х40х5.5 60х40х6 70х50х2 70х50х2.5 70х50х3 70х50х3.5 70х50х4 70х50х4.5 70х50х5 70х50х5.5 70х50х6 80х40х2 80х40х2.5 80х40х3 80х40х3.5 80х40х4 80х40х4.5 80х40х5 80х40х5.5 80х40х6 80х60х2 80х60х2.5 80х60х3 80х60х3.5 80х60х4 80х60х4.5 80х60х5 80х60х5.5 80х60х6 80х60х6.5 80х60х7 80х70х3 80х70х3.5 80х70х4 80х70х4.5 80х70х5 80х70х5.5 80х70х6 80х70х6.5 80х70х7 90х50х3 90х50х3.5 90х50х4 90х50х4.5 90х50х5 90х50х5.5 90х50х6 90х50х6.5 90х50х7 90х60х3 90х60х3.5 90х60х4 90х60х4.5 90х60х5 90х60х5.5 90х60х6 90х60х7 100х40х3 100х40х3.5 100х40х4 100х40х4.5 100х40х5 100х40х5.5 100х40х6 100х40х6.5 100х40х7 100х50х3 100х50х3.5 100х50х4 100х50х4.5 100х50х5 100х50х5.5 100х50х6 100х50х6.5 100х50х7 100х60х3 100х60х3.5 100х60х4 100х60х4.5 100х60х5 100х60х5.5 100х60х6 100х60х6.5 100х60х7 120х40х3 120х40х3.5 120х40х4 120х40х4.5 120х40х5 120х40х5.5 120х40х6 120х40х6.5 120х40х7 120х60х3 120х60х3.5 120х60х4 120х60х4.5 120х60х5 120х60х5.5 120х60х6 120х60х6.5 120х60х7 120х80х3 120х80х3.5 120х80х4 120х80х4.5 120х80х5 120х80х5.5 120х80х6 120х80х6.5 120х80х7 140х60х3 140х60х3.5 140х60х4 140х60х4.5 140х60х5 140х60х5.5 140х60х6 140х60х6.5 140х60х7 140х100х4 140х100х4.5 140х100х5 140х100х5.5 140х100х6 140х100х6.5 140х100х7 140х120х4 140х120х4.5 140х120х5 140х120х5.5 140х120х6 140х120х6.5 140х120х7 140х120х7.5 140х120х8 150х100х4 150х100х4.5 150х100х5 150х100х5.5 150х100х6 150х100х6.5 150х100х7 160х40х3 160х40х3.5 160х40х4 160х40х4.5 160х40х5 160х40х5.5 160х40х6 160х40х6.5 160х40х7 160х80х4 160х80х4.5 160х80х5 160х80х5.5 160х80х6 160х80х6.5 160х80х7 160х100х4 160х100х4.5 160х100х5 160х100х5.5 160х100х6 160х100х6.5 160х100х7 160х100х7.5 160х100х8 160х120х4 160х120х4.5 160х120х5 160х120х5.5 160х120х6 160х120х6.5 160х120х7 160х120х7.5 160х120х8 160х140х5 160х140х5.5 160х140х6 160х140х6.5 160х140х7 160х140х7.5 160х140х8 180х60х4 180х60х4.5 180х60х5 180х60х5.5 180х60х6 180х60х6.5 180х60х7 180х60х7.5 180х60х8 180х80х4 180х80х4.5 180х80х5 180х80х5.5 180х80х6 180х80х6.5 180х80х7 180х80х7.5 180х80х8 180х100х4 180х100х4.5 180х100х5 180х100х5.5 180х100х6 180х100х6.5 180х100х7 180х100х7.5 180х100х8 180х140х4 180х140х4.5 180х140х5 180х140х5.5 180х140х6 180х140х6.5 180х140х7 180х140х7.5 180х140х8 200х40х4 200х40х4.5 200х40х5 200х40х5.5 200х40х6 200х40х6.5 200х40х7 200х80х4 200х80х4.5 200х80х5 200х80х5.5 200х80х6 200х80х6.5 200х80х7 200х80х7.5 200х80х8 200х100х4 200х100х4.5 200х100х5 200х100х5.5 200х100х6 200х100х6.5 200х100х7 200х100х7.5 200х100х8 200х120х4 200х120х4.5 200х120х5 200х120х5.5 200х120х6 200х120х6.5 200х120х7 200х120х7.5 200х120х8 200х160х5 200х160х5.5 200х160х6 200х160х6.5 200х160х7 200х160х7.5 200х160х8 200х160х8.5 200х160х9 200х160х9.5 200х160х10 220х100х4 220х100х4.5 220х100х5 220х100х5.5 220х100х6 220х100х6.5 220х100х7 220х100х7.5 220х100х8 220х140х5 220х140х5.5 220х140х6 220х140х6.5 220х140х7 220х140х7.5 220х140х8 240х120х5 240х120х5.5 240х120х6 240х120х6.5 240х120х7 240х120х7.5 240х120х8 240х160х6 240х160х6.5 240х160х7 240х160х7.5 240х160х8 240х160х8.5 240х160х9 240х160х9.5 240х160х10 240х160х10.5 240х160х11 240х160х11.5 240х160х12 250х150х6 250х150х6.5 250х150х7 250х150х7.5 250х150х8 260х130х6 260х130х6.5 260х130х7 260х130х7.5 260х130х8 260х130х8.5 260х130х9 260х130х9.5 260х130х10 260х130х10.5 260х130х11 260х130х11.5 260х130х12 300х100х6 300х100х6.5 300х100х7 300х100х7.5 300х100х8 300х100х8.5 300х100х9 300х100х9.5 300х100х10 300х200х6 300х200х6.5 300х200х7 300х200х7.5 300х200х8 300х200х8.5 300х200х9 300х200х9.5 300х200х10 300х200х10.5 300х200х11 300х200х11.5 300х200х12 320х180х6 320х180х6.5 320х180х7 320х180х7.5 320х180х8 320х180х8.5 320х180х9 320х180х9.5 320х180х10 320х180х10.5 320х180х11 320х180х11.5 320х180х12 350х250х6 350х250х6.5 350х250х7 350х250х7.5 350х250х8 350х250х8.5 350х250х9 350х250х9.5 350х250х10 350х250х10.5 350х250х11 350х250х11.5 350х250х12 350х300х6 350х300х6.5 350х300х7 350х300х7.5 350х300х8 350х300х8.5 350х300х9 350х300х9.5 350х300х10 350х300х10.5 350х300х11 350х300х11.5 350х300х12 380х220х6 380х220х6.5 380х220х7 380х220х7.5 380х220х8 400х200х10 400х200х10.5 400х200х11 400х200х11.5 400х200х12


Номер:
15х1 15х1.5 15х2 20х1 20х1.5 20х2 25х1.5 25х2 25х2.2 25х2.5 25х2.8 25х3 30х2 30х2.5 30х3 30х4 40х2 40х2.5 40х3 40х3.5 40х4 50х2 50х2.5 50х3 50х3.5 50х4 50х4.5 50х5 50х5.5 50х6 60х2 60х2.5 60х3 60х3.5 60х4 60х4.5 60х5 60х5.5 60х6 70х2 70х2.5 70х3 70х3.5 70х4 70х4.5 70х5 70х5.5 70х6 70х6.5 70х7 80х3 80х3.5 80х4 80х4.5 80х5 80х5.5 80х6 80х6.5 80х7 80х7.5 80х8 90х3 90х3.5 90х4 90х4.5 90х5 90х5.5 90х6 90х6.5 90х7 90х7.5 90х8 100х3 100х3.5 100х4 100х4.5 100х5 100х5.5 100х6 100х6.5 100х7 100х7.5 100х8 120х3 120х3.5 120х4 120х4.5 120х5 120х5.5 120х6 120х6.5 120х7 120х7.5 120х8 140х4 140х4.5 140х5 140х5.5 140х6 140х6.5 140х7 140х7.5 140х8 150х4 150х4.5 150х5 150х5.5 150х6 150х6.5 150х7 150х7.5 150х8 160х4 160х4.5 160х5 160х5.5 160х6 160х6.5 160х7 160х7.5 160х8 180х5 180х5.5 180х6 180х6.5 180х7 180х7.5 180х8 180х8.5 180х9 180х9.5 180х10 200х5 200х6 200х6.5 200х7 200х7.5 200х8 200х8.5 200х9 200х9.5 200х10 200х10.5 200х11 200х11.5 200х12 250х6 250х6.5 250х7 250х7.5 250х8 250х8.5 250х9 250х9.5 250х10 250х10.5 250х11 250х11.5 250х12 300х6 300х6.5 300х7 300х7.5 300х8 300х8.5 300х9 300х9.5 300х10 300х10.5 300х11 300х11.5 300х12




ГОСТ:
Уголок равнополочный по ГОСТ 8509-93Уголок неравнополочный по ГОСТ 8510-86*



Номер уголка
L20x3 L20x4 L25x3 L25x4 L25x5 L28x3 L30x3 L30x4 L30x5 L32x3 L32x4 L35x3 L35x4 L35x5 L40x3 L40x4 L40x5 L40x6 L45x3 L45x4 L45x5 L45x6 L50x3 L50x4 L50x5 L50x6 L50x7 L50x8 L56x4 L56x5 L60x4 L60x5 L60x6 L60x8 L60x0 L63x4 L63x5 L63x6 L65x6 L65x8 L70x4 L70x5 L70x6 L70x7 L70x8 L70x0 L75x5 L75x6 L75x7 L75x8 L75x9 L80x5 L80x6 L80x7 L80x8 L80x10 L80x12 L90x6 L90x7 L90x8 L90x9 L90x10 L90x12 L100x6.5 L100x7 L100x8 L100x10 L100x12 L100x14 L100x15 L100x16 L110x7 L110x8 L120x8 L120x10 L120x12 L120x15 L125x8 L125x9 L125x10 L125x12 L125x14 L125x16 L140x9 L140x10 L140x12 L150x10 L150x12 L150x15 L150x18 L160x10 L160x11 L160x12 L160x14 L160x16 L160x18 L160x20 L180x11 L180x12 L180x15 L180x18 L180x20 L200x12 L200x13 L200x14 L200x16 L200x18 L200x20 L200x24 L200x25 L200x30 L220x14 L220x16 L250x16 L250x18 L250x20 L250x22 L250x25 L250x28 L250x30 L250x35


Номер уголка
L25x16x3 L30x20x3 L30x20x4 L32x20x3 L32x20x4 L40x25x3 L40x25x4 L40x25x5 L40x30x4 L40x30x5 L45x28x3 L45x28x4 L50x32x3 L50x32x4 L56x36x4 L56x36x5 L63x40x4 L63x40x5 L63x40x6 L63x40x8 L65x50x5 L65x50x6 L65x50x7 L65x50x8 L70x45x5 L75x60x5 L75x60x6 L75x60x7 L75x60x8 L80x50x5 L80x50x6 L80x60x6 L80x60x7 L80x60x8 L90x56x5 L90x56x6 L90x56x8 L100x63x6 L100x63x7 L100x63x8 L100x63x10 L100x65x7 L100x65x8 L100x65x10 L110x70x6 L110x70x8 L125x80x7 L125x80x8 L125x80x10 L125x80x12 L140x90x8 L140x90x10 L160x100x9 L160x100x10 L160x100x12 L160x100x14 L180x110x10 L180x110x12 L200x125x11 L200x125x12 L200x125x14 L200x125x16






Материал балки:
ЖелезобетонДерево



Материал балки: Сталь


Шаг балок L1:
мм


Характеристика перегородок


Длина перег. на расч. уч-ке:
мм


Толщина перегородки:
мм


Высота перегородки:
мм



Материал перегородки:
ЖелезобетонКирпич силикатныйКирпич глиняный полнотелыйКирпич глиняный пустотелыйГазосиликат Р=300 кг/м3Газосиликат Р=500 кг/м3Газосиликат Р=700 кг/м3Дерево


Количество слоев:
колонна + балка + 1 слойколонна + балка + 2 слояколонна + балка + 3 слояколонна + балка + 4 слояколонна + балка + 5 слоевколонна + балка + 6 слоев

Временные нагрузки


Снеговой район:
Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2


Полезная нагрузка:
Не учитыватьЖилые помещения, террасыСлужебные, бытовые помещения (гардеробные, душевые, умывальные, уборные)Кабинеты, лаборатории, технические этажиЧитальные залыОбеденные залы (в кафе, ресторанах, столовых)Залы собраний, спортзалы, зрительные залыТорговые и выставочные залыКнигохранилища, архивыСцены зрелищных предприятийТрибуны с закрепленными сиденьямиТрибуны для стоящих зрителейЧердачные помещенияПокрытия на участках с возможным скоплением людейПокрытия на участках для отдыхаПокрытия на прочих участкахБалконы/лоджии с учетом полосовой равномерной нагрузки на участке шириной 0,8 м вдоль ограждения балкона/лоджииБалконы/лоджии с учетом сплошной равномерной нагрузки на площадки балкона/лоджииУчастки обслуживания и ремонта оборудования в производственных помещенияхВестибюли, фойе, коридоры, лестницы примыкающие к жилым, служ., быт. помещениям, кабинетам, лабораториямВестибюли, фойе, коридоры, лестницы примыкающие к залам, книгохранилищам, архивам, сценам Вестибюли, фойе, коридоры, лестницы примыкающие к трибунамПерроны вокзаловПомещения для мелкого скотаПомещения для крупного скота

считаем нагрузку и подбираем материалы для строительства

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить такие важные параметры, как сечение арматуры и площадь нагрузки.

В этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать нагрузку на 1 кв. метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам. Если сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример расчета плиты на бесконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать один ее метр для начала. Профессиональные строители используют для этого специальную формулу. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этого вам нужно будет познакомиться с такими формулами:

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Еще один немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно если ее устанавливают на недостаточно прочные материалы.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и чистовой пол дадут еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр.

Именно монолитную плиту перекрытия, в отличие от деревянных или металлических балок, рассчитывают по поперечному сечению. Ведь бетон само по себе – неоднородный материал, и его предел прочности, текучести и других механических характеристик имеет значительный разброс.

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения и других технологических факторов, даже так называемой активности цемента.

При расчете монолитной плиты перекрытия всегда учитывается и класс бетона, и класс арматуры. Само сопротивление бетона принимается всегда на значение, на какое идет сопротивление арматуры. Т.е., по сути, на растяжение работает именно арматура. Сразу оговоримся, что здесь существует несколько расчетных схем, которые учитывают разные факторы. Например, силы, которые определяют основные параметры поперечного сечения по формулам, или расчет относительно центра тяжести сечения.

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

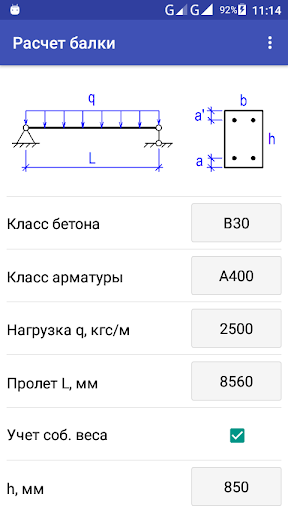

Программы для расчета плит перекрытия

Для частных застройщиков создано большое количество полезных инструментов, один из них — программа для расчета перекрытия. Простые калькуляторы и сложные технические инструменты архитекторов помогут правильно рассчитать нагрузки и не ошибиться при постройке дома.

Интерфейс программы для расчета плит перекрытия

Вернуться к оглавлению

Содержание материала

Перекрытия: принцип и важность расчетов

Перед тем как использовать программу для расчета перекрытия, надо определиться с материалом конструкции.
При частном строительстве используют три основных типа перекрытия:

Деревянное

Несущими балками при устройстве деревянного перекрытия выступают: брус (бревно), металлический профиль (швеллер, двутавр, уголок) или железобетонные элементы. Балки застилаются досками, образуя плиты перекрытия. Основываясь при вычислениях на строительных нормах, сечение несущей балки определяется путем суммирования её веса и нагрузки эксплуатационной. Примерная нагрузка межэтажного деревянного перекрытия 400кг/ м². Если не предполагается активная эксплуатация данной зоны, например, в случае создания и обустройства чердака или пространства под крышей, принимаемая во внимание нагрузка может быть уменьшена.

Схема устройства плит перекрытия из дерева

В длину каждой балки из дерева закладывается минимум 24 см, необходимых для её крепления. Важный элемент расчета деревянных конструкций – прогиб балки. Правильные вычисления помогут выбрать оптимальное сечение элемента при заданной длине. Это предотвратит изменение геометрии помещения, и повысит безопасность перекрытия.

Количество необходимых балок рассчитывается, исходя из монтажного шага. Укладку производят, перекрывая узкий пролет, с интервалом от двух с половиной до четырех метров. В свою очередь, шаг зависит от ширины расположения каркасных стоек.

Железобетонные монолитные

В качестве несущих при устройстве монолитных ж/б конструкций перекрытий в доме используются металлические профили или ж/б балки. Плиты перекрытия формируются из монолитных железобетонных деталей. Это позволяет выдерживать большие нагрузки, перевязывать широкие прогоны.

Расчет монолитного перекрытия в специальной программе

При вычислении нагрузки на двутавровую балку её вес без учета стяжки рассчитывается исходя из значения 350 кг/ м², а учитывая стяжку – 500 кг/ м². Монтажный шаг при укладке принято делать равным 1 метру.

При создании ж/б перекрытия работает правило: длина проема должна быть в 20 раз больше высоты балки. Это допустимый минимум. Высота и ширина ж/б элемента так относится друг к другу, как 7 к 5. При расчете перекрытия также необходимо учитывать вероятный изгиб, геометрию плит, выбор армирования и характеристики бетона. В видео показан процесс расчета монолитного перекрытия.

Железобетонные сборные

Элементы для изготовления подобных перекрытий имеют стандартные размеры и специальных расчетов не требуют. Необходимо определиться с их количеством и нагрузкой на общее основание строения.

Предварительный подсчет поможет значительно сэкономить при закупке строительных материалов. Кроме финансовых выгод вычисления нагрузок дадут гарантию безопасности строения.

Если прочность перекрытия не учитывать, постройка может обвалиться и привести не только к дополнительным затратам, но и к ещё более плачевным последствиям. Правильный предварительный расчет – основа безопасности строения.

Вернуться к оглавлению

Программы для архитекторов

Профессиональная работа по проектированию зданий и сооружений невозможна без использования технических программ для расчета перекрытия. Если строительство домов является основным занятием, стоит приложить усилия и изучить инструменты по проектированию.

Интерфейс программы ArchiCad для расчета перекрытия

Самыми распространенными техническими инженерными программами в проектных организациях являются ArchiCad, AutoCad, Лира, NormCAD и SCAD.

Плюсы инженерных программ по проектированию:

  1. Универсальность. Любая из программ может быть использована для построения и расчета всех видов перекрытий.
  2. Точность. При подсчете учитывается большое количество факторов, способных повлиять на нагрузку и прочность конструкции. Такая детальность в подсчетах позволяет получить максимально точные данные.
  3. Визуализация. Получив результат, строитель наглядно видит, что и как он должен смонтировать, чтобы получить гарантированный результат.
  4. Подготовка проектной документации. Для профессиональных застройщиков с помощью инженерных программ можно подготовить документацию, которая принимается всеми проверяющими органами.

Недостатки инженерных программ по проектированию:

  1. Утверждение, что подобные инструменты легко освоить — неверно. Зачастую для их использования необходимо специальное техническое образование, знание сопромата и унифицированных строительных норм.
  2. Объем информации: для работы с инженерными программами требуется обладать большим количеством данных, в противном случае можно получить неожиданный результат вычислений.
  3. Ограничение доступа: программы лицензированные, для использования необходима покупка прав на использование.

Вернуться к оглавлению

Калькуляторы и бесплатные программы для проектирования

Для постройки собственного дома тратить время на изучение сложных программ для расчета перекрытия излишне. Специально для тех, кто строит дом своими руками, разработаны несложные инструменты.

Чертеж плиты перекрытия созданный в специальной программе

Среди подобного софта есть платный и бесплатный, предназначенный для скачивания, и работающий on-line. Программы для расчета деревянных перекрытий. Если дом, который предстоит построить, деревянный, то для расчета перекрытия удобнее воспользоваться простым софтом.

Ultralam

Инструмент для подсчета нагрузки балок из клееного и профилированного бруса. Основное направление – многопролетные элементы.

Расчет деревянных балок Владимира Романова

Простая программа, считающая нагрузки на деревянные балки. При частном строительстве домов, инструмент помогает подобрать элемент правильно.

Программы для расчета металлических и железобетонных перекрытий

Среди инструментов для вычисления ж/б перекрытий много предложений программного обеспечения.

Интерфейс программы Ultralam для расчета перекрытия

Часть софта необходимо купить для персонального использования. Но также в сети есть возможность скачать бесплатно программы для расчета плит перекрытия.

СИТИС: Форт

Форт — российская разработка ООО «Ситис», предназначенная для подсчета ж/б перекрытия плитами свободной геометрии.
Особенности программы:

  • удобный интерфейс, простой в освоении;
  • конструкция, не требуется самостоятельного построения схемы — вычисление производится автоматически, на основании запрошенных у пользователя данных;
  • удобная цветовая визуализация результата;
  • возможность выбирать уровень точности расчетов;
  • учет характеристик бетона и возможность пополнения библиотеки материалов.

Способ основан на требованиях актуальных СНиП, сертифицирован ГОССТРОЕМ РОССИИ. Предоставляется этот софт на платной основе.

Перекрытия

Инструмент предназначен для исчисления замены нагрузок на плиты перекрытия.

С её помощью возможно вычисление общей нагрузки как на одну плиту, так и на конструкцию в целом. Для расчета монолитного перекрытия программа не рассчитана.
Позволяет:

  • задавать точечные нагрузки;
  • редактировать предыдущие проекты и их детали;
  • работать с большими площадями перекрытий.

Версии программы периодически обновляются, добавляя ей дополнительный функционал. Скачанный софт необходимо оплатить.

Beam

Инструмент для расчета нагрузки на металлические многопролетные балки:

  • определяет прочность несущей конструкции;
  • позволяет подобрать верное сечение элемента;
  • задает параметры максимальных и минимальных напряжений, углов поворота и прогибов.

Программа является частной разработкой, не сертифицирована. Человек, скачавший её, имеет право бесплатного ознакомления в течение 5 дней.

Интерфейс программы Beam для расчета балок перекрытия

В дальнейшем пользование полным функционалом платное.

Balka

Инструмент для вычисления нагрузки на однопролетные балки:

  • определяет жесткость и прочность элементов конструкции;
  • помогает с выбором сечения балок.

Является бесплатной версией Beam, поэтому имеет ряд ограничений.

Строитель + расчет железных балок

Программа от частного разработчика, позволяющая рассчитать нагрузку на ж/б ригели.

EURYDICE

Инструмент для расчета и проектирования ж/б перекрытий, предназначенный для сборно-монолитных конструкций.

Балка v2-0-2

Белорусская программа для проектирования любых видов балок перекрытия. Для использования в России подойдут расчеты по металлическим балкам. Белорусские СНиП идентичны российским. Программа лицензированная, платная.

Для домов из дерева большинство программ представляют собой on-line калькуляторы, которые можно найти в открытом доступе Интернета.

Также в сети существуют программы для перекрытий из металла и железобетона. Чтобы воспользоваться этими инструментами, следует ввести в поисковую строку фразу «программа для расчета перекрытия» или «программа для перекрытий». Останется только подобрать подходящий инструмент и воспользоваться им.

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты. Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

  • по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
  • они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
  • с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
  • цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
  • К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Виды ↑

По технологии устройства различают:

  • монолитное балочное перекрытие;
  • безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
  • имеющие несъемную опалубку;
  • по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

  • чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
  • расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет ln вычисляют по формуле mn = qnln2/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q1 и q2 равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от Ма и Мб, которое в нашем случае равно 1472.6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h01 = 130 мм, для второй – h02 = 110 мм. Воспользуемся формулой А0n = M/bh20nRb. Соответственно получим:

  • А01 = 0.0745
  • А02 = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

  • Fa1 = 3,275 кв. см.
  • Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку

Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

  • при λ > 3, продольный больше поперечного в пять раз;
  • при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m2 = 0.49*m1.

Далее, для нахождения общего момента значения m1 и m2 необходимо сложить. В итоге получаем, что M = 1.49*m1. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η1, η2 и ξ1, ξ2. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

  • Fa1 = 3.845 кв. см;
  • Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

  • продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, Sсеч. – 3.93 кв. см;
  • поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, Sсеч. – 2.01 кв.см.


© 2021 stylekrov.ru

Калькулятор бетонного перекрытия — Дизайн мастер Fixmaster74.ru

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить важные параметры, как сечение арматуры и площадь нагрузки.

Поэтому в этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!

Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.

И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.

В этой статье мы научим вас рассчитывать 1 метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам площадей. Если совсем сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.

Теперь рассмотрим такие основные понятия, как физическая и проектная длина плиты. Т.е. физическая длина перекрытия может быть любой, а вот расчетная длина балки уже имеет другое значение. Ею называют минимальное расстояние между наиболее удаленными соседними стенами. По факту физическая длина плиты всегда длиннее, чем проектная длина.

Вот хороший видео-урок о том, как производится расчет монолитной плиты перекрытия:

Важный момент: несущий элемент плиты может быть как шарнирная бесконсольная балка, так и балка жесткого защемления на опорах. Мы будем приводить пример рассчета плиты на безконсольную балку, т.к. такая встречается чаще.

Чтобы рассчитать всю плиту перекрытия, нужно рассчитать ее один метр для начала. Профессиональные строители используют для этого специальную формулу, и приведет пример такого расчета. Так, высота плиты всегда значится как h, а ширина как b. Давайте рассчитаем плиту с такими параметрами: h=10 см, b=100 см. Для этом вам нужно будет познакомиться с такими формулами:

Дальше – по предложенным шагам.

Плиту перекрытия легче всего рассчитать, если она имеет квадратную форму и если вы знаете, какая нагрузка будет запланирована. При этом какая-то часть нагрузки будет считаться длительной, которую определяет количество мебели, техники и этажности, а другая – кратковременной, как строительное оборудование во время стройки.

Кроме того, плита перекрытия должна выдерживать и другого рода нагрузки, как статистические и динамические, при этом сосредоточенная нагрузка всегда измеряется в килограммах или в ньютонах (например, нужно будет ставить тяжелую мебель) и распределительная нагрузка, измеряемая в килограммах и силе. Конкретно сам расчет плиты перекрытия всегда нацелен на определение распределительный нагрузки.

Вот ценные рекомендации, какой должна быть нагрузка на плиту перекрытия в плане расчета на изгиб:

Второй немаловажный момент, который тоже нужно учитывать: на какие стены будет опираться монолитная плита перекрытия? На кирпичные, каменные, бетонные, пенобетонные, газобетонные или из шлакоблока? Вот почему так важно рассчитать плиту не только с позиции нагрузки на нее, но и с точки зрения ее собственного веса. Особенно, если ее устанавливают на недостаточно прочные материалы, как шлакоблок, газобетон, пенобетон или керамзитобетон.

Сам расчет плиты перекрытия, если мы говорим о жилом доме, всегда нацелен на нахождение распределительной нагрузки. Она рассчитывается по формуле: q1=400 кг/м². Но к этому значению добавьте вес самой плиты перекрытия, а это обычно 250 кг/м², а бетонная стяжка и черной и чистовой пол даст еще дополнительные 100 кг/м². Итого имеем 750 кг/м².

Учитывайте при этом, что изгибающее напряжение плиты, которая по своему контуру опирается на стены, всегда приходится на ее центр. Для пролета в 4 метра напряжение рассчитывается так:

Итого: 1800 кг на 1 метр, именно такая нагрузка должна будет на плиту перекрытия.

Именно монолитную плиту перекрытия, в отличие от деревянных или металлических балок, рассчитывают по поперечному сечению. Ведь бетон само по себе – неоднородный материал, и его предел прочности, текучести и других механических характеристик имеет значительный разброс.

Что удивительно, даже при изготовлении образцов из бетона, даже из одного замеса получаются разные результаты. Ведь здесь много зависит от таких факторов, как загрязненность и плотности замеса, способов уплотнения других различных технологических факторов, даже так называемой активности цемента.

При расчете монолитной плиты перекрытия всегда учитывается и класс бетона, и класс арматуры. Само сопротивление бетона принимается всегда на значение, на какое идет сопротивление арматуры. Т.е., по сути, на растяжение работает именно арматура. Сразу оговоримся, что здесь существует несколько расчетных схем, которые учитывают разные факторы. Например, силы, которые определяют основные параметры поперечного сечения по формулам, или расчет относительно центра тяжести сечения.

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

С помощью онлайн калькулятора монолитного плитного фундамента (плиты) можно рассчитать размеры, опалубку, количество и диаметр арматуры, а также объем бетона, необходимого для обустройства данного типа фундамента. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данный тип для ваших условий. Инструкция по работе с калькулятором.

При работе особое внимание обращайте на единицы измерения вносимых данных!

Результаты расчета

Распечатать Послать на email

Если калькулятор оказался для Вас полезным, пожалуйста нажмите на одну или несколько социальных кнопочек. Это очень поможет дальнейшему развитию нашего сайта. Огромное спасибо.

Инструкция по работе с калькулятором

Данный онлайн-калькулятор поможет вам рассчитать:

  • площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
  • объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом
  • количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
  • площадь опалубки и количество пиломатериала в кубометрах и в досках
  • необходимое количество материалов для приготовления бетона — цемент, песок, щебень
  • а также ориентировочную стоимость всех стройматериалов

Шаг 1: Первое — задайте размеры фундаментной плиты — ее длину, ширину и высоту. Далее, заполните параметры для расчета арматуры и опалубки. При расчете арматуры необходимо указать размеры (длину и ширину) ячейки, из которых состоит один пласт (ряд) арматуры, и количество таких рядов (секций) в арматурном каркасе. А также диаметр арматурного стержня. Для опалубки укажите размеры заготовленных досок.

Шаг 2: При расчете бетона имейте ввиду, что количество цемента, требуемое для изготовления одного кубического метра бетона различное в каждом конкретном случае. Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей. Значения по умолчанию для пропорций и количества цемента, песка и щебня даны справочно, так, как обычно рекомендуют производители цемента. Вы можете изменить эти значения в соответствии с вашими требованиями.

Шаг 3: При расчете стоимости стройматериалов, обратите внимание, что стоимость песка и щебня в калькуляторе указывается за 1 тонну. В прайсах же поставщиков цена чаще всего объявляется за кубический метр. Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов. В любом случае, расчет все же поможет вам узнать ориентировочные расходы на строительные материалы для заливки фундамента.

При планировании, не забудьте еще про проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Монолитный фундамент при строительстве домов

Если на вашем земельном участке неравномерная почва, например, имеются песчаные подушки, торфяники и другие неравномерности, то советуем возводить дом на монолитном фундаменте. Монолитный фундамент имеет очень высокую устойчивость к любым видам нагрузок, и этот показатель позволяет при строительстве домов не опасаться просадки почвы.

Технология строительства монолитной плиты состоит из следующих основных этапов.

В первую очередь поручите специалистам провести геодезические изыскания на строительном участке. И только с учетом исследований грунта и конструкции здания можно будет определить вид монолитной плиты и рассчитать ее параметры. Затем следует подготовить котлован. Для этого вида работ вам потребуется специальная техника.

На следующем этапе на дне котлована создается песчаная подушка. С этой целью основание котлована тщательно утрамбовывается и прокладывается геотекстильной тканью. По геоткани рассыпается песок, толщиной не менее 0,2 м, поливается водой и утрамбовывается.

После высыхания песок засыпается слоем щебня 0,2-0,4 м, затем также трамбуется. И еще один слой песка, сверху по щебню, толщиной не менее 0,2 м, все слои поливаются водой и плотно утрамбовываются.

На полученный слой щебня с песком заливается тонкий слой бетона, армированного сеткой (подбетонка).

Бетон нужно выдержать до полного схватывания, после чего на образовавшуюся подушку укладывается слой гидроизоляционного материала.

По периметру подбетонки устанавливается опалубка из досок. Для избежания деформации стен она должна быть тщательно очищена и смочена водой. После установки опалубку стягивают болтами или выравнивающими балками. Необходимо всю опалубочную коробку присыпать щебнем или грунтом, укрепить подпорками из досок или арматуры.

После этого можно начинать армирование, для этого понадобится арматура. Советуем использовать витую арматуру, и не применять сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку, и плита может дать трещины.

Предпоследний этап состоит из бетонирования монолитного фундамента. Перед бетонной заливкой плиты фундамента необходимо предусмотреть подготовку вводов в помещение под канализацию, водоснабжение, дренаж. Бетон заливают слоями, примерно, по 15 см каждый, после чего все тщательно ровняется лопатой. Трамбовать бетон необходимо до тех пор, пока на нем не появится вода. Затем специальными приспособлениями делаем поверхность полностью гладкой.

Когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого возведение фундамента из монолитной плиты считается завершенным.

Советуем при строительстве по периметру будущего дома обязательно устанавливать дренажную систему, которая будет защищать подвал от проникновения грунтовых вод.

Расчет монолитного перекрытия – учитываем все нюансы

При постройке частного дома приходится либо придерживаться строгих стандартов в проектировании, исходя из типовых габаритов бетонных плит, либо выполнить расчет монолитного перекрытия.

Для чего нужен расчет монолитного перекрытия

От прочности стен зависит надежность всей конструкции здания, и этот факт неоспорим, но не меньшее значение для безопасности проживающих в частном доме (равно как и в многоквартирном) имеют перекрытия. Крепкий пол под ногами – это очень важно для того, чтобы чувствовать себя в помещениях комфортно. Но, если плиты из бетона на этапе проектирования вынуждают придерживаться определенных рамок, поскольку параметры их являются константой, то расчет монолитного перекрытия, наоборот, приходится делать, исходя из желаемой планировки дома. И ошибки при этом крайне нежелательны.

Любое перекрытие способно выдержать только строго определенную (выраженную в килограммах) нагрузку на квадратный метр. Не зная эту величину, и превысив ее, к примеру, изменяя планировку путем установки перегородок, можно спровоцировать возникновение трещин в структуре бетона. Как следствие, залитое монолитное основание этажа будет ослаблено, и впоследствии может разрушиться. Во избежание расчет нужно делать так, чтобы иметь запас прочности перекрытия, принимая во внимание характеристики используемой марки бетона, диаметр и количество прутков для арматуры, и их суммарный вес.

В некоторых случаях для усиления монолитного наливного основания можно изготавливать схожим образом горизонтальные железобетонные балки под перекрытием, которые будут играть роль ребер жесткости. Для их расчета нужно лишь заранее определить габариты, которые складываются из высоты, ширины и длины. В этом и состоит основная разница между балкой и перекрытием, для расчета которого нужно использовать такие параметры, как площадь и толщина бетонной заливки. Далее мы рассмотрим основные нормы, которых следует придерживаться при заливке плит, чтобы их прочность была достаточно высокой.

На чем основывается расчет железобетонных конструкций

В первую очередь следует учитывать, что сборное перекрытие, полученное из готовых плит дешевле приблизительно на 15-20 %, чем наливное монолитное основание. Причиной тому невысокая себестоимость выпускаемых на заводах типовых железобетонных конструкций, в сравнении с залитым в собранную на месте опалубку замешанным вручную или на арендованной бетономешалке раствором. Ведь для того, чтобы монолитное основание получилось надежным, недостаточно просто залить цементную смесь, сначала необходимо связать каркас из арматуры, что требует немалых трудозатрат. По прочности готовые плиты и наливные перекрытия получаются одинаковыми при равной толщине.

Рассмотрим все составляющие монолитного основания, на которых строится расчет железобетонных конструкций. В первую очередь, сооружается опалубка, которая должна быть добротной, чтобы заливка получилась качественной. Не желательно использовать обрезные доски, поскольку нижняя, потолочная часть плиты, должна быть идеально ровной. Следовательно, в качестве основы для опалубки лучше выбрать толстую фанеру, желательно, ламинированную (к ней бетон пристает несколько хуже, чем к обычной). Боковины также делаются из фанерных полос, а вот подпорки лучше установить из бруса, сечением не менее чем 100х100 миллиметров.

Далее из металлических прутков, связанных проволокой, собираются верхняя и нижняя армирующие сетки, соединенные посредством коротких поперечин в каркас. Слишком частыми ячейки делать не рекомендуется, поскольку это придаст лишнюю массу монолитному основанию, увеличив собственную нагрузку плиты. Обычно используется арматура с профилем А-II или А-III. Диаметр прутка для однорядной вязки требуется не менее 12, а для двухрядной – не меньше 10 миллиметров. Для поперечин используются стержни диаметром около 8 миллиметров. Шаг между арматурой достаточно соблюдать порядка 0.12 метра.

Для перекрытия большой площади обязательно нужны опорные горизонтальные балки, которые также заливаются на месте и нуждаются в армировании.

Для того, чтобы узнать, какой запас прочности необходимо придать монолитному основанию, обратимся к СНиП. Нормативная нагрузка на перекрытие в жилом доме по стандартам должна соответствовать 150 килограммам, кроме того, не следует забывать про коэффициент запаса, соответствующий 1.3. В итоге получаем величину 150х1.3=195 кг/м 2 . Соотношение толщины плиты и ее площади должно иметь пропорции 1:30, иными словами, для монолитного основания 3х2 метра хватит толщины в 20 сантиметров. Арматуру желательно погрузить в раствор так, чтобы крайние прутки были покрыты бетоном не менее чем на 3 сантиметра.

Рассматриваем расчет заливки плиты на примере

Итак, предположим, что площадь загородного дома должна составить 50 м 2 , причем оба этажа будут одинаковы по размерам. Для нижнего изготавливается фундамент, который может быть столбчатым или ленточным (если полы будут уложены на деревянные лаги). Стены, сложенные из строительных блоков, могут выдержать различную нагрузку в зависимости от используемого материала. Так, возводя перегородки из газобетона , их лучше заключить в устроенную по периметру комнат систему вертикальных и горизонтальных железобетонных балок, которые должны выдержать нагрузку стен второго этажа.

Вертикальные балки заливаются поэтапно, порционно, иначе застывание бетона заняло бы слишком много времени. А вот горизонтальные опорные системы могут отливаться вместе с перекрытием, главное – грамотно собрать опалубку. Исходя из площади монолитного основания второго этажа, понадобится арматурная сетка соответствующей площади. Для защиты торцов будущей плиты от промерзания по внешнему периметру этажа устанавливаются борта из того же материала, какой будет использован для стен. С внутренней стороны укладывается прокладка из твердого утеплителя. Только затем монтируется армирующая сетка. Двухслойная, если толщина перекрытия больше 15 сантиметров, и однослойная, если меньше.

Теперь коснемся расхода компонентов для бетонного раствора. Объем перекрытия получаем по формуле V = S x H, где два последних параметра площадь и толщина соответственно. Чем прочнее будет основание, тем лучше, поэтому желательно получение бетона марки 400, для чего понадобится цемент марки от 400 до 600, от значения будет зависеть коэффициент водоцементного соотношения. Подробнее разобраться в тонкостях вам поможет калькулятор цемента .

Для нашей же плиты несложно подсчитать объем по уже имеющимся данным, с учетом пропорций цемента, песка и щебня, например, 1:4:5. Связующий компонент возьмем марки 600, толщина перекрытия пусть будет 20 сантиметров, в итоге объем раствора должен быть 500.000 см 2 х 20 см = 10.000.000 см 3 или 10 кубометров. Исходя из вышеприведенной пропорции, получим приблизительно 1 тонну цемента, 4 тонны песка и 5 тонн щебня. Воды потребуется исходя из коэффициента В/Ц = 0.60, 1000 кг х 0.60 = 600 литров, опять же примерно. Разумеется, расчеты замеса гораздо более сложны.

Плиты перекрытия.

При строительстве большое значение имеет не только выбор места будущей постройки или создание проекта, но и строительных материалов, в частности плит перекрытия.

Если в качестве основного материла стен используется дерево, то плиты перекрытия, конечно, применять не стоит. Но если строение возводится из бетона, то найти замену бетонным деталям трудно. Для расчета балки перекрытия, воспользуйтесь онлайн калькулятором расчета балки перекрытия.

Для увеличения прочности всей постройки, материал, из которого изготавливаются перекрытия, дополнительно укрепляется специальными типами арматуры.

Как правило, в строительстве используются пустотные плиты перекрытия.

Почему выбирают пустотные плиты перекрытия.

При строительстве как жилых, так и промышленных построек, для сооружения междуэтажных перекрытий применяются пустотные плиты перекрытия. Свое название они носят из-за наличия специальных технологических пустот, имеющих овальную или круглую форму. Благодаря наличию этих пустот увеличивается звукоизоляция и теплоизоляция материала, повышается его прочность на изгиб. Кроме того, значительно снижается вес плиты, а значит уменьшается общая нагрузка на фундамент.

Обычно верхняя часть плиты перекрытия служит полом в верхнем, а нижняя – соответственно потолком в расположенном ниже помещении.

Технология производства этих плит постоянно совершенствуется, благодаря чему эта деталь постройки может быть изготовлена со срезом торца под углом, из разных марок бетона или по параметрам заказчика.

Материал для изготовления зависит от предполагаемо нагрузки на пустотную плиту перекрытия. Это может быть тяжелый, конструкционный или плотный силикатный бетон.

Уровень качества изготовления плит позволяет дополнительно не обрабатывать или шлифовать их после монтажа. Некоторые разновидности плиты можно даже не штукатурить, достаточно будет лишь небольшого шпаклевания поверхности.

Стандарты и размеры пустотных плит перекрытия.

В случае необходимости конструкция может быть изготовлена в соответствии с требованиями заказчика под определенные размеры строения. Но, как правило, в строительстве устанавливают стандартные размеры пустотных плит перекрытия, которые чаще всего применяются:

— длина плит может быть от 1,5 до 10 метров;

— ширина составляет 1 метр, 1,2 или 1,5 метра;

— стандартная толщина составляет 220 миллиметров.

Кроме этих размеров, изделия могут быть изготовлены другой длины или ширины, но не зависимо от размера, любая пустотная плита перекрытия, должна соответствовать ГОСТ 9561-91. Это условие дает гарантию и надежность того, что готовое здание будет прочным.

В зависимости от способа производства может увеличиваться длина конструкции. Максимальная длина плиты составляет 17 метров. На толщину изделия влияет область применения. Она может составлять 160, 260 или 300 миллиметров. Диаметр внутренних пустот изменяется в зависимости от толщины плиты перекрытия. На вес пустотных перекрытий влияет размер плит и марка, использованного в производстве бетона.

При строительстве многоэтажных зданий с применением полостных плит перекрытия достаточно использование крана с грузоподъемностью от трех до пяти тонн.

Также немаловажным параметром данных изделий является их тип, который определяет максимально возможную нагрузку, способ их укладки и диаметр пустот. Существует три основных типа плит перекрытия:

— 1ПК – плиты с круглыми пустотами, имеющими диаметр 159 миллиметров;

— 2ПК – тип плит с размерами пустот в 140 миллиметров;

— 3ПК – тип плит, диаметр пустот которых равен 127 миллиметрам.

Кроме указанных существует еще несколько разновидностей изделий, которые различаются характеристиками и диаметрами пустот.

Расшифровка названий пустотных плит перекрытия.

Название, или маркировку, составляют основные характеристики и показатели допустимых нагрузок. Специалист по одному названию будет понимать подходит ли данная конструкция для определенного строения. К примеру, буквы ПК указывают на то, что изделие — плита перекрытия круглопустотная, дальше указываются ее размеры. Остальные буквы и цифры обозначают различные технические характеристики изделия.

Например, расшифровать ПК 60.15 – 8 – AIV можно следующим образом:

— ПК – плита перекрытия круглопустотная;

— 60.15 — округленное значение длины и ширины изделия в ДМ;

— 8 – максимально возможная нагрузка на изделие, без учета его собственного веса;

— АIV – класс арматуры, которая использовалась при изготовлении.

Освоить маркировку изделий не очень сложно, главное знать всю классификацию плит перекрытий.

Область применения плит перекрытия.

Как правило пустотные плиты перекрытия используются в строительстве многоэтажных зданий как жилого, так и промышленного назначения. Одноэтажные строения, например гараж, построенный с использованием таких конструкций, будет очень прочным, а его потолок не провалится и не будет промерзать. Большинство отапливаемых гаражных комплексов построено именно по этой технологии. Высокий уровень звуко- и теплоизоляционные качеств позволяет их применять в строительстве разных по своему назначению зданий. Если при изготовлении плит перекрытия в бетон были добавлены специальные добавки дает возможность применять эти конструкции для сооружений, которые располагаются в зонах с сейсмической активностью.

Часто эти плиты используют при строительстве индивидуальных жилых домов. Благодаря своим техническим характеристикам и относительно невысоко стоимости, они являются одним из самых привлекательных способов сооружения перекрытий.

Как показывает практика, пустотные плиты перекрытия практически незаменимый материал в строительстве. В зависимости от необходимых характеристик, их можно применять при стройке жилого дома, производственного цеха или торгового комплекса. Выбрав плиты перекрытия в качестве строительного материала можно не только повысить уровень тепло- и звукоизоляционных характеристик, но и значительно увеличить прочность всего здания или сооружения.

Калькулятор монолитной плиты фундамента KALK.PRO

Расчет фундаментной плиты

Фундамент, выполненный в виде монолитной плиты (фундаментной плиты), является самым дорогостоящим из всех видов оснований. Но несмотря на высокую цену, обусловленную значительными расходами на бетонную смесь и изоляционные материалы, это тип конструкции является одним из наиболее популярных среди частных застройщиков. Монолитный фундамент обладает самыми высокими эксплуатационными показателями, подходит для сложных грунтов, ему не страшен высокий уровень подземных вод, силы морозного пучения и он способен выдержать нагрузки от домов из тяжелых строительных блоков.

Сервис KALK.PRO предлагает вам воспользоваться простым и эффективным онлайн-калькулятором расчета плиты фундамента совершенно бесплатно. Вы получите подробную смету на материалы (арматуры, бетона, щебня, цемента, опалубки) и узнаете стоимость всей конструкции. В ближайшее время планируется добавить чертежи фундамента и адаптивную 3D-модель – добавляйте наш сайт в закладки!

Правильный расчет фундамента напрямую влияет на долговечность вашего сооружения, поэтому важно использовать только проверенные программы расчета. Наш сервис использует только актуальные нормативные и справочные данны, алгоритм работы ведется на основании положении СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и ГОСТ Р 52086-2003 «Опалубка. Термины и определения»

Наш калькулятор расчета плиты фундамента поможет рассчитать необходимое количество материалов и расходы при будущем строительстве – быстро, просто и точно!



Расчет плитного фундамента

С помощью нашего вы можете произвести расчеты в автоматическом режиме, от вас требуется лишь ввести начальные данные. Точность расчетов напрямую зависит от введенных вами значений, поэтому мы рекомендуем вам внимательно перепроверять все вводимые величины. Также вы должны понимать, что итоговые данные представляют собой лишь математически верный расчет, но программа не учитывает поправки реальных ситуаций, поэтому полученные значения стоит использовать только в качестве ориентировки.

Калькулятор позволяет облегчить расчет, но не предоставляет рекомендации по выбору параметров и не показывает допустимые ошибки.



Инструкция

  • Размеры фундамента. Укажите габариты закладываемого основания – высоту, длину и ширину. Более подробно, как выполнить расчет толщины плиты фундамента вручную, смотрите ниже.
  • Армирование. Введите размеры ячейки армированного каркаса, а также выберите используемый диаметр арматуры.
  • Опалубка. Для получения объема пиломатериалов, введите параметры имеющейся доски.
  • Бетонная смесь. Вы можете самостоятельно указать пропорции бетона. Например, бетон марки М300 имеет пропорции 1 : 1,9 : 3,7 при использовании цемента марки ПЦ 400 и 1 : 2,4 : 4,3 – при цементе ПЦ 500. Более подробно, в справке чуть ниже.
  • Стоимость материалов. Введите стоимость отдельных материалов, для получения итоговой стоимости фундамента под ключ.

Затем нажмите кнопку «Рассчитать».



Результат расчета

  • Площадь плиты. Это значение может потребоваться для определения объема земляных работ.
  • Объем бетона. Параметр показывает необходимое количество бетонной смеси для отливки фундамента.
  • Арматура. Количество стержней для горизонтальных и вертикальных рядов, а также общая длина и масса.
  • Опалубка. Здесь отображается площадь опалубки и эквивалентный объем пиломатериалов, который потребуется для создания контура.
  • Материалы. Блок для вывода количества и стоимости всех видов сырья.

Если вас интересует более подробная справочная информация, ознакомиться с ней вы можете чуть ниже. Всем остальным – удачных расчетов и легкого строительства!



Монолитный фундамент своими руками

Главная проблема плитного фундамента – это высокая стоимость материалов, но его возведение обходится значительно меньшими силами. В стандартных условиях с данной работой могут легко справиться две пары умелых рук без привлечения специальной техники.

Перед закладкой основания вы должны получить необходимые экспертные заключения на счет геологических и гидрологических особенностей участка. От этих данных напрямую зависит, как характеристики самого фундамента, так и объем песчано-гравийной подушки, виды геотекстиля, расчет гидроизоляции и дренажной системы. Как уже упоминалось, всю эту информацию можно получить в специализированных организациях или же самостоятельно ознакомиться в справочниках, СНИПах и рассчитать коэффициенты вручную.



Плитный фундамент – Плюсы и минусы

Плитный фундамент — представляет собой монолитное бетонное армированное основание или нескольких независимых, но соединенных между собой железобетонных плит, располагающихся под коробкой здания.

Его главным преимуществом является самый низкий показатель удельного давления на грунт, то есть происходит равномерное распределение нагрузки на подстилающую поверхность, внезависимости от типа вышележащей конструкции. Таким образом, получается, что сооружения на монолитном фундаменте можно строить практически на всех видах почв, в том числе на сложных грунтах, сильнопучинистых и с высоким уровнем залегания подземных вод.

В силу своих качественных характеристик, плита применяется повсеместно при строительстве, как для легких построек из газо- пенобетона и дерева, так и при сооружении массивных многоэтажных конструкций из кирпича. Тем не менее использование этого типа основания не всегда оправдано, особенно если есть возможность создания более простых типов фундамента, например ленточного или свайного.

Суть проблемы заключается, в том что при увеличении массы дома, соответственно увеличивается толщина платформы, и следовательно непропорционально сильно возрастают затраты на материалы. В некоторых случаях, стоимость основания может превысить стоимость дома.

Поэтому перед тем, как выбрать определиться с типом фундамента для частного дома нужно провести подробную геолого-гидрологическую экспертизу подстилающего грунта, а для этого, желательно, воспользоваться помощью профильных организаций. Если же вам интересно самостоятельно провести анализ почвы, рекомендуем вам ознакомиться с нашей статьей – классификация грунтов.

Подводя итог, необходимо отметить, что если вы все же настоятельно решились обзавестись плитным фундаментом, готовьтесь потратить значительную сумму денег. Однако взамен вы получите уверенность в будущем, при соблюдении остальных правил строительства и ухода, дом гарантировано простоит эксплуатационный срок.

Калькулятор фундамента – монолитная плита, позволяет изготовить качественное основание, так как алгоритм обладает высокой точностью расчетов.



Устройство монолитного фундамента



Этапы работ

Закладка основания начинается с земляных работ. В большинстве случаев достаточно выкопать 40-60 см в глубину и разровнять получившуюся поверхность. На дне котлована создается песчаная или песчано-гравийная подушка, которая должна состоять из отдельных слоев песка и гравия, причем первым, в любом случае должен быть песок. Между слоями рекомендуется укладывать геотекстильную ткань, чтобы избежать перемешивания слоев. Затем все тщательно трамбуется вручную или с помощью вибрационной плиты.

Для придания формы будущего фундамента и во избежания вытекания бетона за его пределы, по периметру котлована создается каркас (опалубка) из подручных материалов, деревянных досок, пенополистерола или ОСБ-плит. Чтобы недопустить деформацию конструкции и возникновения больших зазоров между элементами их стягивают болтами, шпильками и/или подпираются балками. Также нужно отметить, что верхний край опалубки должен быть чуть выше предполагаемой высоты фундамента, обычно берут запас в 2-3 см.

При закладке дома в низменности, пойме или рядом с водоемами, обязательно наличие хорошей гидроизоляции. Она должна закрывать фундамент со всех сторон и быть чуть выше опалубки. В качестве горизонтальной гидроизоляции (которая будет укладываться на дно котлована), использую геотекстиль или полиэтиленовую пленку, вертикальные поверхности обрабатывают битумной мастикой или жидкой резиной. В зависимости от климатической зоны, дополнительно может применяться утеплитель, чаще всего экструдированный пенополистирол.

Предпоследний этап создания фундамента предполагает установку армирующей сетки. Для большинства одно- и двухэтажных домов подойдет 14-16 мм пруты в два слоя, с размером ячейки около 20-30 см на сторону. Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя и соответственно увеличивается при больших величинах. Многие специалисты советуют использовать витую арматуру или проволоку для фиксации, взамен сварки. Стянутые элементы являются более подвижными и уберегут основание от неравномерной нагрузки. Более подробно об армировании монолитного фундамента можно ознакомиться в СНиП 52-01-2003 (СП 63.13330.2010).

Финальной стадией строительства фундамента является заливка бетона. Рекомендуется использовать бетонный раствор марки не ниже M-200 (В15) для жилых домов, так как применение смеси меньшей прочности чревато преждевременными деформациями и разрушением всей конструкции. Наиболее оптимальным при частном строительстве считается раствор М300 (B22,5). Если вы собираетесь изготавливать бетонную смесь своими руками, то вам будет полезна следующая таблица:

Марка бетона Марки портландцемента
400 500
Пропорции по массе, Цемент : Песок : Щебень
100 1 : 4,6 : 7,0 1 : 5,8 : 8,1
150 1 : 3,5 : 5,7 1 : 4,5 : 6,6
200 1 : 2,8 : 4,8 1 : 3,5 : 5,6
250 1 : 2,1 : 3,9 1 : 2,6 : 4,5
300 1 : 1,9 : 3,7 1 : 2,4 : 4,3
400 1 : 1,2 : 2,7 1 : 1,6 : 3,2
450 1 : 1,1 : 2,5 1 : 1,4 : 2,9



Расчет толщины фундаментной плиты

Следующей важной задачей при строительстве является – расчет толщины плитного фундамента. Нет четких формул, как можно рассчитать данную величину, однако существуют справочные данные, в которых указаны ориентировочные значения, которые проверены многолетней практикой.

  • 100-150 мм. Легкие постройки, хозяйственные и садовые сооружения, бани, гаражи.
  • 150-250 мм. Каркасные дома, а также одноэтажные постройки из дерева и пористых материалов (газобетон, пенобетон, газосиликат).
  • 250-350 мм. Двухэтажные дома из дерева и пористых материалов, а также одноэтажные сооружения из кирпича или бетона.
  • 350-500 мм. Двух- или трехэтажные постройки из тяжелых материалов.

Данное правило применимо при использовании качественного бетона марки М300. Дальнейшее увеличение толщины фундамента экономически нецелесообразно, для сложных грунтов, рекомендуется использовать другие варианты, например свайные или столбчатые основания.

Смесь равномерно распределяют от углов к центру. Для утрамбовки используются специальные вибрационные машины, они позволяют удалить воздух и увеличить показатель текучести бетона. При отсутствии данного оборудования, постарайтесь залить фундамент равномерными горизонтальными слоями без разрывов.

Для того чтобы основание приобрело свою максимальную прочность, согласно строительным нормам, его необходимо выдерживать не менее месяца при влажности в 90-100% и температуре более +5 °C. Для этого плиту (в том числе опалубку) покрывают брезентом, а стыки проклеивают скотчем. Это позволяет защитить бетон от попадания прямых солнечных лучей и неблагоприятных метеоусловий – ветра, дождя, града.

Если ожидаются продолжительные высокие температуры, то примерно раз в сутки основание необходимо поливать водой, причем делать это нужно с помощью крупного садового пульверизатора и ни в коем случае не струей, так как может повредиться поверхность. Наоборот, при продолжительной холодной погоде, необходимо перекрыть весь фундамент с опалубкой слоем утеплителя.

Во избежание появления вертикальных швов и в дальнейшем трещин, плиту необходимо залить в течение одного дня. Для этого необходимо заранее договориться с поставщиком, так потребуются большие объемы за короткий срок.



Расчет фундаментной плиты – Пример расчета

Для большей наглядности, мы приведем пример расчета фундаментной плиты размером 10 на 10 метров для частного одноэтажного дома из пенобетона. Предположительная толщина плиты – 30 см. Примем за условие, что будет использоваться арматура диаметром 14 мм, с размером сетки в 20 см и укладываться она будет в два слоя. Выбираем бетонную смесь марки М-250 (соответствует классу прочности B20). Доска для опалубки имеют длину 6 м, ширину 150 мм, толщину 25 мм.

Решение:

  1. Площадь фундамента: 10 м × 10 м = 100 м2
  2. Объем фундамента: 100 м2 × 0,3 м = 30 м3
  3. Расчет бетона:
  • Объем бетона равен объему фундамента за исключением арматуры, но из-за того что ее процент в общей кубатуре настолько ничтожен, эти значения приравниваются.
  • Объем бетона равен 30 м3.
  • Расчет арматуры на плиту:
    • Количество на 1 направление при шаге 20 см: 10 м / 0,2 м = 50 штук. Так как у нас 2 направления в 2 слоя, то 50 × 4 = 200 штук.
    • Общая длина: 200 × 10 м = 2000 м. На всякий случай, введем поправочный коэффициент запаса 2%, тогда общая длина будет равна 2040 м.
    • Масса 1 метра арматуры 14 диаметра равняется 1,21 килограмма. Таким образом, масса всего армокаркаса будет равна: 2040 м × 1,21 кг = 2468,4 кг.
  • Расчет опалубки:
    • Длина одной доски 6 м, ширина 0,15 м, толщина 0,025 м. Для того чтобы рассчитать количество досок, узнаем площадь стороны фундамента: 10 м × 0,3 м = 3 м2, тогда общая площадь опалубки 3 м2 × 4 = 12 м2.
    • Площадь одной доски 6 м × 0,15 м = 0,9 м2, необходимое количество узнаем исходя из общей площади опалубки 12 м2 / 0,9 м2 = 13,3 = 14 досок.
    • Объем пиломатериалов для опалубки: 14 × (0,025 м × 0,9 м2) = 0,315 м3.
  • Расчет пиломатериалов для подпорки опалубки (используем те же доски 6000х150х25):
    • Шаг между стойками будет 0,5 м.
    • Подпорочную конструкцию выполним в виде египетского треугольника со сторонами 3 : 4 : 5, тогда при высоте 0,3 м, нижняя сторона будет 0,4 м, а верхняя – 0,5 м.
    • Объем стойки равен 0,3 м × 0,15 м × 0,025 м = 0,0011 м3, объем нижней подпорки 0,4 м × 0,15 м × 0,025 м = 0,0015 м3, объем верхней подпорки 0,5 м × 0,15 м × 0,025 м = 0,0019 м3.
    • Объем пиломатериалов для одной подпорочной конструкции 0,0045 м3.
    • Длина стороны фундамента 10 м, при шаге в 0,5 м, получим 10 м / 0,5 м = 20 подпорок на одну сторону, а для всего фундамента 20 × 4 = 80 штук.
    • Объем пиломатериалов для всех подпорочных конструкций 0,0045 м3 × 80 = 0,36 м3 или 0,36 м3 / 0,0225 м3 = 16 досок.

    Используйте наш онлайн-калькулятор расчета фундаментной плиты и вы получите надежные точные значения, которые можно применять при строительстве дома.

    Калькулятор Вес-Дома-Онлайн v.1.0 — Сбор нагрузок на фундамент

    ШАГ 1. План дома

    Расчет общей длины стен

    Добавить параллельные оси между А-Г
    012

    Добавить перпендик. оси между Б-Г
    012

    Добавить перпендик. оси между В-Г
    012

    Добавить перпендик. оси между Б-В
    012

    Добавить перпендик. оси между А-Б
    012

    Размеры дома

    Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).

    Длина А-Г, м

    Длина 1-2, м

    Колличество этажей
    1 + чердачное помещение2 + чердачное помещение3 + чердачное помещение

    ШАГ 2. Сбор нагрузок

    Крыша

    Форма крыши
    ДвускатнаяПлоская

    Материал кровли
    ОндулинМеталлочерепицаПрофнастил, листовая стальШифер (асбестоцементная кровля)Керамическая черепицаЦементно-песчанная черепицаРубероидное покрытиеГибкая (мягкая) черепицаБитумный листКомпозитная черепица

    Снеговой район РФ
    1 район — 80 кгс/м22 район — 120 кгс/м23 район — 180 кгс/м24 район — 240 кгс/м25 район — 320 кгс/м26 район — 400 кгс/м27 район — 480 кгс/м28 район — 560 кгс/м2

    Наведите курсор на нужный участок карты для увеличения.

    Чердачное помещение (мансарда)

    Отделка фасадов
    Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

    Материал наружних стен (фронтонов)
    Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал внутренних стен
    Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал перекрытия
    Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

    Эксплуатационная нагрузка, кг/м2
    90 кг/м2 — для холодного чердака195 кг/м2 — для жилой мансарды

    3 этаж

    Высота 3-го этажа, м
    м

    Отделка фасадов
    Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

    Материал наружних стен
    Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал внутренних стен
    Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал перекрытия
    Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

    2 этаж

    Высота 2-го этажа, м
    м

    Отделка фасадов
    Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

    Материал наружних стен
    Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал внутренних стен
    Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал перекрытия
    Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

    1 этаж

    Высота 1-го этажа, м
    м

    Отделка фасадов
    Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

    Материал наружних стен
    Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал внутренних стен
    Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

    Материал перекрытия
    Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммПолы по грунтуЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

    Цоколь

    Высота цоколя, м
    м

    Материал цоколя
    Не учитыватьКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич полнотелый, 640ммКирпич полнотелый, 770ммЖелезобетонное монолитное, 200ммЖелезобетонное монолитное, 300ммЖелезобетонное монолитное, 400ммЖелезобетонное монолитное, 500ммЖелезобетонное монолитное, 600ммЖелезобетонное монолитное, 700ммЖелезобетонное монолитное, 800мм

    Внутренняя отделка

    Общая толщина стяжки, мм
    Не учитывать50мм100мм150мм200мм250мм300мм

    Выравнивание стен
    Не учитыватьШтукатурка, 10ммШтукатурка, 20ммШтукатурка, 30ммШтукатурка, 40ммШтукатурка, 50ммГипсокартон, 12мм

    Распределение нагрузок на стены

    Коэффициент запаса
    11.11.21.31.41.5

    Калькулятор бетона

    Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия заданной площади. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона.

    Плиты, квадратные опоры или стены

    Отверстия, колонны или круглые опоры

    Круглая плита или труба

    Барьер для бордюров и желобов

    Лестница

    Calculator RelatedVolume

    Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом.Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения с течением времени. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки.

    Бетон можно приобрести в различных формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Правильное перемешивание необходимо для производства прочного однородного бетона.Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок. Производство бетона зависит от времени, и бетон необходимо укладывать до того, как он затвердеет, поскольку он обычно готовится в виде вязкой жидкости. Некоторые бетоны даже предназначены для более быстрого затвердевания в тех случаях, когда требуется быстрое время схватывания. В качестве альтернативы, на некоторых фабриках бетон смешивают в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.

    Процесс затвердевания бетона после его укладки называется отверждением и представляет собой медленный процесс.Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет. Обеспечение того, чтобы бетон был влажным, может повысить его прочность на ранних стадиях отверждения. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают на бетоне пленку, удерживающую воду, а также за счет образования луж, когда бетон погружается в воду и оборачивается пластиком.

    Калькулятор бетона

    — сколько бетона мне нужно?

    Воспользуйтесь этим бесплатным калькулятором бетона, чтобы определить, сколько бетона вам нужно.Очень важно знать, сколько бетона нужно для работы. Узнайте, как правильно рассчитать, сколько бетонной смеси вам понадобится для работы.

    БЕТОННЫЙ КАЛЬКУЛЯТОР FORMULA

    Какое уравнение мне следует использовать, чтобы определить, сколько бетона мне нужно?

    Как рассчитать бетон:

    1. Определите толщину бетона
    2. Измерьте длину и ширину, которую вы хотите закрыть.
    3. Умножьте длину на ширину, чтобы определить площадь в квадратных футах
    4. Преобразование толщины из дюймов в футы
    5. Умножьте толщину в футах на квадратные метры, чтобы определить кубические футы
    6. Преобразуйте кубические футы в кубические ярды, умножив на.037

    Вот как выглядят математические вычисления для бетонного патио размером 10 на 10 футов:

    1. 10 x 10 = 100 квадратных футов
    2. 4 ÷ 12 = 0,33
    3. 100 x 0,33 = 33 кубических фута
    4. 33 x 0,037 = 1,22 кубических ярда

    По сути, вы вычисляете объем, а затем конвертируете в кубические ярды. Для бетона формула объема выглядит следующим образом: длина x ширина x толщина.

    Чтобы определить, сколько мешков с бетоном вам понадобится, разделите необходимые кубические ярды на урожайность.

    Используйте следующие значения ресурса для каждого размера мешка:

    • Объем мешка 40 фунтов 0,011 куб. Ярда
    • Объем мешка 60 фунтов 0,017 куб. Ярда
    • Объем мешка 80 фунтов 0,022 куб. Ярда

    ГОТОВАЯ СМЕСЬ VS. БЕТОН В МЕШКЕ

    Стоит ли заказывать бетон на дворе у компании по производству товарных смесей или просто использовать мешки?

    Более крупные работы, такие как проезды, легче выполнять, заказывая бетон на верфи, чем пытаться перемешивать мешок за мешком вручную.Для небольших работ, таких как дорожка, небольшой внутренний дворик или опоры, вам следует вместо этого рассчитать количество бетонных мешков.

    Бетон в мешках идеально подходит для:

    • Заливка небольших плит для тротуаров или террас
    • Установка столбов для заборов или почтовых ящиков
    • Ремонт фундаментных стен, проходов или ступеней
    • Заливка небольших бордюров, ступенек или пандусов
    • Опоры для настилов, пергол, стен и др.

    Если вы покупаете бетон в мешках, возможно, вам удастся его доставить, но если это всего несколько мешков, вы несете ответственность за их транспортировку самостоятельно.Вам также понадобится дополнительное оборудование для замешивания бетона. Взятый напрокат миксер может быть очень полезным, но тачка годится всего для нескольких сумок.

    Товарный бетон на дворе годится для:

    • Большие внутренние дворики, подъездные пути, террасы у бассейнов и др.
    • Фундамент для дома
    • Парковочные места или торговые тротуары

    Если вы планируете заказать бетон у поставщика готовой смеси, ему необходимо знать, сколько ярдов бетона нужно доставить.Многие компании по производству готовых смесей имеют минимальный заказ в 1 ярд и взимают плату за недостачу при заказе частичных партий. Средний грузовик вмещает от 9 до 11 ярдов. Если для вашего проекта требуется больше бетона, потребуется несколько грузовиков.

    РЕКОМЕНДАЦИИ ПО РАСЧЕТУ БЕТОНА

    Atlanta Brick & Concrete, Атланта, Джорджия

    Расчет количества бетона, необходимого для плит (включая плиты нестандартной формы)

    Практическое правило: добавьте 1 / 4 дюймов к толщине плиты для вашего бюджета бетонной плиты.Это предполагает, что у вас есть работа с равномерным уклоном на нужную глубину, и уклон хорошо уплотнен.

    Если вы проверяете свою оценку, и одна точка составляет 4 дюйма, некоторые точки имеют размер от 4,5 до 5 дюймов — лучшее решение как для качества работы, так и для вашего конкретного бюджета — это зафиксировать оценку.

    Нечетные формы: Преобразуйте нечетные формы в прямоугольники, и нечетные формы внезапно легко изобразить.

    Изобразите проезжую часть 14 футов на 20 футов, и ваша оценка будет хорошей. Вот почему: ширина проезжей части составляет 16 футов вверху и 12 футов внизу.В центре ширина в среднем 14 футов.

    Расчет количества бетона на опоры

    Опоры редко будут точно соответствовать чертежу. В каменистой почве фундамент может обрушиться при выемке больших камней

    Предполагалось, что это основание размером 12 дюймов на 12 дюймов, но обратите внимание, как обрушилась левая сторона основания. Рассчитайте истинную ширину.

    Возможно, экскаватор выкопал слишком глубоко, или прошел дождь, и необходимо было выкопать опоры глубже, чтобы добраться до твердой почвы.Поэтому важно проверить множество пятен на ногах и получить средний размер. Затем с помощью калькулятора рассчитайте необходимое количество бетона.

    Плиты дома на уровне 8 дюймов с перекрытием 4 дюйма также имеют часть фундамента выше уровня.

    Это основание размером 12 дюймов на 12 дюймов должно быть рассчитано на 12 дюймов на 16 дюймов, поэтому предполагается, что основание должно выходить выше уровня земли для достижения толщины плиты 4 дюйма.

    Расчет бетонных ступеней

    Шаги кажутся сложными для расчета, но это не так.Если к крыльцу ведут три ступеньки:

    .

    • Используйте калькулятор перекрытий, чтобы рассчитать бетон, необходимый для поверхности крыльца.
    • Используйте калькулятор фундамента, чтобы рассчитать стороны крыльца и ступеньки.

    Вот пример:

    Это крыльцо имеет площадь крыльца 9 кв. Футов, поэтому введите в калькулятор плиты толщину 4 дюйма, ширину 3 фута и длину 3 фута. Это составляет 0,11 кубических ярдов.

    Крыльцо также имеет 9 погонных футов с шагом 6 дюймов. Поэтому введите в калькулятор фундамента глубину 6 дюймов на ширину 12 дюймов (всегда указывайте ступени с шириной 12 дюймов) на длину 9 футов.Это составляет 0,17 кубического ярда.

    Общий объем бетона, необходимого для крыльца размером 3 на 3 фута, составит 0,28 кубического ярда. (0,11 + 0,17 куб. Ярда = 0,28 куб. Ярда)

    Повторите это для добавленных слоев шагов.

    Крыльцо 3 x 3 фута

    Расчет количества базовой заливки

    На сайте

    Granite Construction есть отличный калькулятор заполнения основания. Используйте это, чтобы вычислить, сколько материала вам нужно для земляного полотна.

    Использование запаса прочности: проблемы, вызванные недооценкой количества бетона

    Никогда не пытайтесь заказать точное количество необходимого бетона.Включите запас прочности.

    Прекрасно размещенный заказ бетона завершит работу с небольшим остатком. Заказ на 20 кубических ярдов с оставшимся 1 кубическим ярдом — это хороший заказ. Заказ на 20 кубических ярдов, который оказывается меньше кубического ярда, не является хорошим заказом.

    Дополнительные расходы по недосмотру бетона

    • Сверхурочные бригады
    • Короткая загрузка от поставщика готовой смеси
    • Может образоваться холодный шов (где одна заливка закончилась и началась другая)

    Три шага для заказа достаточного количества бетона:

    • Воспользуйтесь калькулятором бетона
    • Изобразите глубину и ширину в том виде, в каком они были построены на месте, а не просто то, что указано в планах.
    • Добавьте запас прочности

    Практическое правило запаса прочности:

    Если ваш заказ Закажите это больше
    1-5 кубических ярдов .5–1 год. экстра
    6-10 лет 1 г. экстра
    11-20 гг. 1-1,5 г. экстра

    Может быть неприятно получить лишний бетон. В конце концов, вам придется платить за этот бетон.Однако знайте, что вы делаете свою работу как услугу, заказывая достаточно бетона — а это значит, что у вас останется немного бетона.

    Обращение к поставщику готовой смеси для посещения вашего предприятия

    После того, как вы выбрали поставщика готовой смеси, пригласите представителя на ваш объект, чтобы высказать свое мнение о необходимом количестве. Сравните цифру с тем, что вы придумали. Обсудите любые расхождения с поставщиком.

    Ваш поставщик готовых смесей неоценим для проверки вашего видения условий работы, проверки вашего запаса прочности, выявления проблем, о которых вы, возможно, не задумывались, и информирования вас о любых местных условиях, о которых вам необходимо знать.

    Последнее обновление: 23 апреля 2018 г.

    Калькулятор бетона | Как рассчитать бетон

    Этот счетчик бетона позволяет вам оценить, сколько бетона вам нужно для определенной области и сколько мешков с цементом требуется для этого пространства, с учетом плотности, веса и просыпания бетона. Цемент обычно продается в мешках. Если вы знаете размер мешка (на нем должно быть указано, сколько бетона вы получите из него), наш калькулятор поможет вам найти количество мешков, которое вам нужно купить.Таким образом вы также сможете оценить стоимость бетонной плиты. Если вы хотите оценить количество бетона, необходимое для колонн, воспользуйтесь нашими родственными калькуляторами для бетонных колонн и труб.

    Определение бетона

    В настоящее время бетон является одним из наиболее распространенных материалов, используемых в строительстве во всем мире. Он состоит из мелкого и крупного заполнителя, связанных вместе в жидком цементе (цементном тесте), который со временем затвердевает. Заполнители обычно представляют собой песок и гравий (или щебень), а паста — вода и портландцемент.Портландцемент — это не торговая марка — это общий термин для типа цемента, который используется практически во всех бетонах (например, нержавеющая сталь). В результате процесса, называемого гидратацией, цемент и вода затвердевают и связывают агрегаты в массу, похожую на скалу. Через 28 дней бетон достигает около 99% максимальной прочности на сжатие. Однако этот процесс твердения продолжается годами, в результате чего бетон со временем становится прочнее.

    Зачем нужен калькулятор бетона?

    Возможно, вы попали в подобную ситуацию: вы решили построить собственный дом, террасу или забор.Вы идете в магазин, покупаете X мешков с бетоном и, довольный собой, сразу же приступаете к работе. Где-то посередине вы понимаете, что у вас осталась только одна сумка. Раздраженный, ты идешь обратно в магазин, покупаешь еще одну партию бетона, возвращаешься, снова начинаешь работать, а потом … этого недостаточно. Очередной раз. День уже прошел, магазин закрыт, работа не сделана и завтра нужно снова вернуться в магазин. Только на этот раз, раздраженный, вы покупаете намного больше, и к концу проекта у вас остается половина всех этих лишних мешков с бетоном, которые совершенно бесполезны.Вы зря потратили время, деньги, и это наверняка действовало вам на нервы. Всего этого можно было бы легко избежать с помощью нашего калькулятора. Вам никогда не придется задумываться, «сколько бетона мне нужно?» очередной раз.

    Сколько бетона мне нужно?

    1. Для начала необходимо оценить объем бетона, который вам нужен. Укажите размеры (длину, ширину и высоту) и количество ваших бетонных плит или площади, которую вы хотите вымостить.
    2. Определите вес всех этих элементов — так продается цемент в мешках, они говорят вам, сколько будет весить бетон из мешка (например, вы получите 60 фунтов бетона из одного мешка).Учитывая только что рассчитанный объем и плотность бетона (опять же, вы найдете эту информацию на сумке, мы предоставили общее значение, но оно варьируется), вы можете рассчитать вес всех ваших элементов.
    3. Укажите размер мешка, чтобы мы могли узнать, сколько бетона получается из одного мешка.
    4. Наконец, вы можете указать коэффициент потерь — сколько, по вашему мнению, вы потеряете из-за разливов, дефектных элементов и других неблагоприятных событий. Теперь вы знаете, сколько сумок вам действительно нужно.

    По умолчанию все размеры указаны в футах.Вы можете заменить их на любые другие единицы, просто разблокировав поле (кнопка с замком).

    Пример расчета

    Итак, допустим, у нас есть 4 бетонных элемента, каждый 3 фута длиной, 3 фута шириной и 3 фута высотой. Теперь умножаем 4 раза (3 * 3 * 3) . Предварительно смешанный бетон обычно продается кубическими ярдами, и эта единица измерения используется по умолчанию. Поскольку элементы конструкции обычно измеряются в футах, наш калькулятор переводит объем в кубические ярды — в нашем примере 4 кубических ярда (108 кубических футов).

    Иногда вы знаете, сколько плит вам нужно. В других случаях вы просто знаете, какую площадь нужно вымощить — не стесняйтесь указать любое из этих значений. В нашем примере мы вымощаем 36 квадратных футов.

    Как только мы получим вышеуказанные измерения, мы сможем добраться до сути дела.

    • Проверьте, совпадает ли плотность бетона от конкретного производителя со значением по умолчанию в нашем калькуляторе (150 фунтов / куб. Фут). Не стесняйтесь изменять его по мере необходимости.
    • Теперь отображается общий вес необходимого вам бетона.
    • Проверьте, совпадает ли вес одного мешка с цементом с уже указанным по умолчанию (60 фунтов). Если нет, снова измените его на соответствующий номер.
    • На всякий случай учтите разливы и отходы. Опытные подрядчики обычно предполагают 5-10%.

    В нашем примере оставим меры по умолчанию. Нам нужно 4 кубических ярда цемента, наш производитель продает цемент в мешках весом 60 фунтов с плотностью 150 фунтов / куб фут. Общий вес бетона, который нам нужен, составляет 16 201,03 фунта.Предполагая, что 5% потеряно из-за отходов и разливов — вуаля! нам нужно 284 мешка бетона.

    Стоимость бетонной плиты

    Этот калькулятор упрощает расчет стоимости бетонной плиты — как только вы узнаете, сколько бетона вам нужно (в мешках) и сколько плит вы из него сделаете, просто укажите цену мешка, и вы получите стоимость бетонной плиты, стоимость мощения желаемой площади, стоимость единицы объема и общая стоимость необходимого вам материала.

    Как сделать бетон?

    Производство бетона требует значительных затрат времени.В этом процессе смешиваются различные ингредиенты — вода, заполнитель, цемент и любые добавки. После того, как ингредиенты смешаны, рабочие должны залить бетон на место, прежде чем он затвердеет. В современную эпоху производство бетона в основном осуществляется на крупных промышленных предприятиях (бетонных заводах).

    Тщательное дозирование и смешивание ингредиентов — ключевой фактор в получении прочного и долговечного бетона. Недостаток пасты приведет к образованию шероховатых, ячеистых поверхностей и пористого бетона.Смесь, перегруженная цементным тестом, легко укладывается и создает гладкую поверхность, но в результате получается неэкономичный бетон, подверженный растрескиванию.

    Бетон и цемент

    Вот одна из основных причин, по которой так часто путают цемент и бетон: есть цемент в бетоне . Когда цемент смешивается с водой, образуется паста. Затем эта паста смешивается с заполнителями, такими как гравий и песок, для создания бетона.

    Цемент изготавливается из материалов, богатых кальцием и кремнеземом (таких как известняк и глина).Обладает уникальными адгезионными свойствами, которые делают его отличным связующим. Сам по себе цемент склонен к растрескиванию. По сравнению с бетоном, который может служить сотни лет, цемент намного менее прочен.

    Виды бетона

    Бетон производится с различным составом, отделкой и различными эксплуатационными характеристиками, чтобы удовлетворить широкий спектр потребностей. Вы можете найти некоторые из этих типов ниже:

    1. Обычный или простой бетон — один из наиболее часто используемых.Изготовлен из цемента, песка и крупных заполнителей.

    2. Легкий бетон — плотность ниже 1920 кг / м³. Обладает очень низкой теплопроводностью.

    3. Бетон высокой плотности — также называется тяжелый . Плотность варьируется от 3000 до 4000 кг / м³. В основном используется на атомных электростанциях (хорошая радиационная защита).

    4. Железобетон — важнейший вид. В этом типе бетона в качестве арматуры используется сталь в различных формах, что обеспечивает очень высокую прочность на разрыв.

    5. Сборный бетон — термин относится к сборным бетонным блокам. Они имеют разную форму.

    6. Предварительно напряженный бетон — особый тип железобетона, в котором арматурные стержни натягиваются перед заделкой в ​​бетон.

    7. Бетон с воздухововлекающими добавками — специально подготовленный плоский бетон, в который воздух вовлечен в виде тысяч равномерно распределенных частиц.

    8. Стеклобетон — в качестве заполнителя используется переработанное стекло.

    9. Бетон быстрого твердения — в основном используется в подводном строительстве и ремонте дорог.

    10. Асфальт — комбинация заполнителя и асфальта. Используется для строительства автомагистралей, аэропортов и набережных.

    11. Известковый бетон — в качестве связующего материала с заполнителями используется известь. Используется на полах, куполах и т. Д.

    12. Роликовый уплотненный бетон — очень небольшое количество цемента в смеси. В основном используется как пломбировочный материал.

    13. Штампованный бетон — обычный бетон с небольшими отличиями. В основном используется в архитектурных целях.

    14. Насосный бетон — применяется для высотных зданий.

    15. Вакуумный бетон — в бетонную смесь добавляется большее количество воды, а затем смесь заливается в опалубку.

    16. Бетон проницаемый — вода может проходить сквозь него. Используется в районах, где ливневые воды являются проблемой.

    17. Напыляемый бетон — изготавливается так же, как и обычный бетон, но отличается способом укладки. Он пневматически проецируется на поверхность с большой скоростью. Используется при строительстве туннелей.

    18. Готовая смесь — приготовленная на бетонных заводах и транспортированная автобетоносмесителями для доставки до схватывания.

    19. Самоуплотняющийся — уплотняется собственным весом. Нет необходимости выполнять ручное уплотнение.

    Прочие соображения

    Теперь, хотя это было относительно легко; определение объема элементов, отличных от прямоугольных, может быть немного сложнее. Чтобы вычислить объем другого обычного трехмерного объекта, воспользуйтесь нашим калькулятором объема.

    Пока мы говорим об этом, обратите внимание на калькулятор плотности, с помощью которого вы можете рассчитать плотность любого объекта на основе его веса и объема.

    Расчет нагрузки на колонну, балку и плиту

    Общий Lo ad Расчет на колонны, балки, перекрытия мы должны знать о различных нагрузках, приходящихся на колонну. Как правило, расположение колонн, балок и перекрытий можно увидеть в конструкции каркасного типа. В каркасной конструкции нагрузка передается от плиты к балке, от балки к колонне и в конечном итоге достигает фундамента здания.

    Для расчета нагрузки здания необходимо рассчитать нагрузки на следующие элементы:


    Что такое столбец

    Колонна — это вертикальный элемент строительной конструкции, который в основном предназначен для восприятия сжимающей и продольной нагрузки.Колонна — один из важных конструктивных элементов строительной конструкции. В зависимости от нагрузки, поступающей на столбец, размер увеличивается или уменьшается.

    Длина колонны обычно в 3 раза больше их наименьшего поперечного размера в поперечном сечении. Прочность любой колонны в основном зависит от ее формы и размеров поперечного сечения, длины, расположения и положения колонны.

    Расчет нагрузки на колонну


    Что такое Beam

    Балка — это горизонтальный конструктивный элемент в строительстве, который предназначен для восприятия поперечной силы, изгибающего момента и передачи нагрузки на колонны с обоих концов.Нижняя часть балки испытывает силу растяжения и силу сжатия верхней части. Таким образом, в нижней части балки предусмотрено больше стальной арматуры по сравнению с верхней частью балки.


    Что такое плита

    Плита представляет собой ровный конструктивный элемент здания, на котором предусмотрена ровная твердая поверхность. Эти плоские поверхности плит используются для изготовления полов, крыш и потолков. Это горизонтальный структурный элемент, размер которого может варьироваться в зависимости от размера и площади конструкции, а также может варьироваться его толщина.

    Но минимальная толщина плиты указана для нормального строительства около 125 мм. Как правило, каждая плита поддерживается балкой, колонной и стеной вокруг нее.


    Нагрузка на колонну, балку и плиту

    1) Собственная масса колонны X Количество этажей

    2) Собственная масса балок на погонный метр

    3) Нагрузка стен на погонный метр

    4) Общая нагрузка на плиту (статическая нагрузка + динамическая нагрузка + собственный вес)

    Помимо указанной выше нагрузки, на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.

    Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как ETABS или STAAD Pro.

    Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

    для профессионального проектирования конструкций, есть несколько основных допущений, которые мы используем для расчетов нагрузок на конструкции.

    Подробнее : Как рассчитать количество стали для плиты


    1.Расчет нагрузки на колонну (расчет конструкции колонны)

    , мы знаем, что собственный вес бетона составляет около 2400 кг / м3, , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м3.

    Итак, если мы предположим размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на пол, что id равно 10 кН.

    • Объем бетона = 0.23 x 0,60 x 3 = 0,414 м³
    • Вес бетона = 0,414 x 2400 = 993,6 кг
    • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
    • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

    При расчетах конструкции колонны мы предполагаем, что собственный вес колонн составляет от от 10 до 15 кН на пол.


    2. Расчет балочной нагрузки

    Мы применяем тот же метод расчета и для балки.

    мы предполагаем, что каждый метр балки имеет размеры 230 мм x 450 мм без учета толщины плиты.

    Предположим, что каждый (1 м) метр балки имеет размер

    • 230 мм x 450 мм без плиты.
    • Объем бетона = 0,23 x 0,60 x 1 = 0,138 м³
    • Вес бетона = 0,138 x 2400 = 333 кг
    • Вес стали (2%) в бетоне = = 0,138 x 0,02 x 8000 = 22 кг
    • Общий вес колонны = 333 + 22 = 355 кг / м = 3.5 кН / м

    Таким образом, собственный вес будет около 3,5 кН на погонный метр.


    3. Расчет нагрузки на стену

    известно, что плотность кирпича колеблется от до 1500 до 2000 кг на кубический метр.

    Для кирпичной стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр,

    Нагрузка на погонный метр должна быть равна 0,150 x 1 x 3 x 2000 = 900 кг,

    , что эквивалентно 9 кН / метр.

    Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

    Для газобетонных блоков и блоков из автоклавного бетона, таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до 700 кг на кубический метр.

    , если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может быть всего 4 кН / метр , использование этого блока может значительно снизить стоимость проекта.

    Расчет нагрузки на колонну


    4.

    Расчет нагрузки на перекрытие

    Пусть, Предположим, плита имеет толщину 125 мм.

    Таким образом, собственный вес каждого квадратного метра плиты будет

    .

    = 0,125 x 1 x 2400 = 300 кг, что эквивалентно 3 кН.

    Теперь, если мы рассмотрим чистовую нагрузку, равную 1 кН на метр, а добавленную динамическую нагрузку, равную 2 кН, на метр.

    Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в 6–7 кН на квадратный метр.


    5. Фактор безопасности

    В конце, рассчитав всю нагрузку на колонну, не забудьте добавить коэффициент запаса прочности, который наиболее важен для любой конструкции здания для безопасной и удобной работы здания в течение его расчетного срока службы.

    Это важно, когда выполняется расчет нагрузки на колонну.

    Согласно стандарту IS 456: 2000 коэффициент запаса прочности равен 1,5.

    как рассчитать нагрузку на здание pdf скачать


    Посмотреть видео: Расчет нагрузки на колонну


    Часто задаваемые вопросы

    Q.1 Как рассчитать нагрузку на балку?

    Факторами, влияющими на общую нагрузку на балку, являются вес бетона и вес стали (2%) бетона.
    Следовательно, Общий вес балки = Вес бетона + Вес стали .
    Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН / м.

    Q.2 Как рассчитать нагрузку плиты на балку?

    Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки на квадратный метр бетона , которая оценивается примерно в 3 кН .
    Учитывайте чистовую нагрузку и наложенную временную нагрузку,
    Общая нагрузка на плиту составит около 6–7 кН на квадратный метр .

    Вам также может понравиться:

    Связанные

    Инженерные онлайн-калькуляторы и инструменты для работы с уравнениями Бесплатно

    Для всех калькуляторов требуется браузер с поддержкой JAVA. Дополнительная информация

    Примечание:

    • Многие ссылки сначала открывают веб-страницу уравнений. Найдите ссылку «Калькуляторы», чтобы открыть фактическое приложение калькулятора.

    • В настоящее время не все веб-страницы открыты для калькулятора, однако соответствующий калькулятор появится в ближайшем будущем.

    • Если у вас есть предложения по инженерному калькулятору, воспользуйтесь формой обратной связи Engineers Edge -> Отзыв

    ** СОВЕТ: Для поиска на этой веб-странице выберите «ctrl + F», затем введите ключевое слово во всплывающем окне.**


    Меню структурных прогибов и напряжений

    Уравнения и калькуляторы нагружения упругих каркасов на прогиб и реакцию для

    Формулы реакции и прогиба и калькулятор для плоского нагружения упругих рам

    Уравнения и калькуляторы прогиба и напряжения плиты

    • Калькулятор расчета консольных балок с фиксированными штифтами

    Приложения общего назначения и математические калькуляторы

    Формулы для круглых колец, момента, кольцевой нагрузки, радиального сдвига и деформации

    • Круговой кольцевой момент, кольцевая нагрузка и уравнения и калькулятор радиального сдвига # 21 Per.Формулы Роркса для формул напряжений и деформаций для круглых колец Раздел 9, Справочная информация, условия нагружения и нагружения. Формулы моментов, нагрузок и деформаций и некоторых выбранных числовых значений. Кольцо вращается с угловой скоростью ω рад / с вокруг оси, перпендикулярной плоскости кольца. Обратите внимание на требование симметрии поперечного сечения.

    Свойства сечения Выбранные формы

    • Конструктор цилиндрических зубчатых колес и сборок Конструктор прямозубых цилиндрических зубчатых колес и сборок рассчитывает и моделирует отдельные цилиндрические зубчатые колеса и сборку зубчатых колес.Загрузки файлов доступны с премиум-аккаунтом.

    Разработка и проектирование систем зубчатых передач и зубчатых передач

    • Преобразование шага зубчатого колеса Следующие диаграммы преобразуют размерные данные шага зубчатого колеса в следующее: Модуль диаметрального шага Круговой шаг
    • Уравнение фактора Льюиса Уравнение фактора Льюиса получается, если зуб рассматривается как простой кантилевер и контакт зуба происходит на кончике, как показано выше.
    • Формула проектирования шлицевых соединений Стандарт ISO 5480 применяется к шлицевым соединениям с эвольвентными шлицами на основе контрольных диаметров для соединения ступиц и валов..
    • Теплообменная техника

    Калькуляторы для проектирования электротехнической электроники

    Уравнения и калькуляторы IEEE 1584-2018

    Производство

    Калькуляторы простых механических рычагов

    Конструкция пружины

    Уравнения трения и анализ

    Гражданское строительство

    Расчет напряжения / прочности при установке болта и резьбы

    Тензодатчик

    Анализ допусков с использованием геометрических размеров Допуски GD&T и другие принципы

    Дизайн управления движением

    Сосуд под давлением и конструкция цилиндрической формы Расчетные и инженерные уравнения и калькуляторы

    • Напряжение и прогиб цилиндра усеченного конуса при равномерной нагрузке на горизонтальную проекционную площадку; тангенциальная опора верхнего края.Уравнение и калькулятор. Пер. Формулы Роркса для напряжений и деформаций для мембранных напряжений и деформаций в тонкостенных сосудах высокого давления.

    Жидкости

    Допуск на изгиб листового металла

    Пластиковая защелка

    Конверсии, жидкости, крутящий момент, общие

    Решения для треугольников / тригонометрии

    Финансы и прочее.

    Расчет параметров сварки и технических данных Главное меню

    Инженерная физика

    Расчет нагрузки на колонну — Расчет нагрузки на колонну, балку, стену и перекрытие

    Что такое столбец?

    Колонна является важным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент .

    Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке, и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

    Когда конструктивный элемент является вертикальным и подвергается осевой нагрузке, известной как колонна, тогда как если он наклонный и горизонтальный, он известен как распорка.

    Что такое луч?

    Это важный структурный компонент каркасной конструкции, который в основном выдерживает нагрузку, приложенную к оси балки сбоку. В основном это режим прогиба из-за изгиба.

    Из-за приложенной нагрузки в опорной точке балки возникают силы реакции, и действие этих сил создает в ней поперечную силу и изгибающий момент , что вызывает деформацию, внутренние напряжения и отклонение балки.

    Его нижняя часть испытывает растяжение, а верхняя часть — растяжение; следовательно, в нижней части балки предусмотрена дополнительная сталь, чем в верхней части.

    Обычно балки классифицируются в зависимости от условий их опоры, состояния равновесия, длины, формы поперечного сечения и материала.

    Что такое стена?

    Это непрерывная вертикальная конструкция, которая разделяет или ограничивает пространство территории или здания, а также обеспечивает укрытие и безопасность. Обычно его строят из кирпича и камня.

    В строительстве в основном используются стены двух типов: внешняя стена и внутренняя стена. Внешняя стена помогает изолировать здание.

    В то время как внутренняя стена разделяет замкнутое пространство на помещения необходимого размера. Внутренняя стена также известна как перегородка.

    В здании стена помогает сформировать основную часть надстройки и помогает разделить внутреннее пространство, а также обеспечивает уединение, звукоизоляцию и защиту от огня.

    Что такое плита?

    Плита — это широко используемый конструктивный элемент, который образует перекрытия и крыши зданий. Это плоский элемент, глубина которого намного меньше его ширины и размаха.

    Плита может поддерживаться каменными стенами, балкой RCC или непосредственно колонной. Он обычно несет равномерно распределенные гравитационные нагрузки, действующие на его поверхность, и передают ее на опору за счет сдвига, изгиба и кручения.

    Типы расчета нагрузки на колонну, балку, стену и перекрытие

    Собственный вес колонны × Количество этажей

    Собственный вес балки на погонный метр

    Нагрузка на стену на погонный метр

    Общая нагрузка на плиту = собственная нагрузка (из-за складирования мебели и других вещей) + динамическая нагрузка (из-за движения человека) + собственный вес

    Помимо вышеуказанной нагрузки, колонны также испытывают изгибающие моменты, учитываемые при окончательном проектировании.

    Наиболее продуктивным способом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как Staad pro и Etabs.

    Эти инструменты помогают избежать трудоемкого и утомительного метода ручных расчетов при проектировании конструкций. В настоящее время это настоятельно рекомендуется в области проектирования конструкций.

    При профессиональном проектировании конструкций есть несколько основных допущений, которые мы принимаем во внимание при расчетах нагрузок на конструкции.

    Расчет нагрузки на колонну

    Мы знаем, что плотность бетона составляет 2400 кг / м3 или 24 кН, а плотность стали составляет 7850 кг / м3 или 78.5 кн.

    Рассмотрим колонну размером 300 × 600 с 1% стали и длиной 3 метра.

    • Объем бетона = 0,3 x 0,60 x 3 = 0,54 м³
    • Вес бетона = 0,54 x 2400 = 1296 кг
    • Вес стали (1%) в бетоне = 0,54 x 0,01 x 7850 = 42,39 кг
    • Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384KN

    Примечание — I KN = 101,9716 кг, например, 100 кг

    Расчет нагрузки балки

    Мы следуем той же процедуре расчета для балки, что и для колонны.

    Рассмотрим размеры поперечного сечения балки 300 мм x 450 мм без учета толщины плиты.

    , следовательно,

    • 300 мм x 450 мм без учета толщины плиты
    • Объем бетона = 0,3 x 0,60 x 1 = 0,138 м³
    • Вес бетона = 0,138 x 2400 = 333 кг
    • Вес стали (2%) в Бетон = = 0,138 x 0,02 x 7850 = 22 кг
    • Общий вес колонны = 333 + 22 = 355 кг / м = 3.5 кН / м

    Таким образом, собственный вес будет примерно 3,5 кН на метр.

    Расчет нагрузки на стену

    Мы знаем, что плотность кирпича составляет от до 1500 до 2000 кг / м3.

    Для кирпичной стены толщиной 9 дюймов, длиной 1 метр и высотой 3 метра

    Нагрузка на метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН / метр.

    Этот процесс можно использовать для расчета нагрузки на метр кирпича любого типа.

    Для блоков AAC (автоклавный газобетон) вес на кубический метр составляет примерно от 550 до 700 кг / м3 .

    Если вы используете блоки AAC для строительства, нагрузка на стену на метр может составлять всего 4 кН / метр . Использование этого блока позволяет значительно снизить стоимость проекта.

    Расчет нагрузки перекрытия

    Рассмотрим плиту толщиной 100 мм.

    Следовательно, собственный вес плиты на квадратный метр будет

    .

    = 0.100 x 1 x 2400 = 240 кг или 2,4 кН.

    Если учесть, что наложенная временная нагрузка составляет около 2 кН, на метр, а чистовая нагрузка составляет около 1 кН на метр.

    Следовательно, мы можем оценить, что нагрузка на плиту будет примерно 6-7 кН (приблизительно) на квадратный метр из приведенного выше расчета.

    Фактор безопасности

    Наконец, после расчета всей нагрузки на колонну не забудьте добавить коэффициент безопасности, который наиболее важен для конструкции конструкции любого здания для ее безопасной и подходящей работы в течение всего срока службы.

    Это необходимо, когда выполняется расчет нагрузки на колонну.

    Коэффициент запаса прочности составляет 1,5 согласно IS 456: 2000,

    Надеюсь, теперь вы поняли , как рассчитать нагрузку на колонну, балку, стену и перекрытие .

    Спасибо!

    Также читайте

    Что такое цокольная балка? Защита цоколя — разница между балкой цоколя и поперечной балкой

    Разница между уровнем цоколя, уровнем порога и уровнем перемычки

    Что такое столбец? — Типы колонн, арматуры, методика расчета

    Разница между длинным столбцом и коротким столбцом

    Разница между предварительным и последующим натяжением

    Расчет нагрузки на колонну, балку, стену и перекрытие

    Самый важный момент в этой статье

    Что такое столбец?

    Элемент сжатия, т.е.е., колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки надстройки на фундамент.

    В основном колонны, стойки и опоры используются в качестве элементов сжатия в зданиях, мостах, опорных системах резервуаров, заводов и многих других подобных конструкций.

    Колонна определяется как вертикальный сжимающий элемент, который в основном подвергается действующей длине и осевым нагрузкам, превышающей в три раза ее наименьший поперечный размер.

    Компрессионный элемент, эффективная длина которого меньше его наименьшего поперечного размера в три раза, называется опорой.

    Сжимающий элемент, который является наклонным или горизонтальным и подвергается осевым нагрузкам, называется распоркой. В фермах используются подкосы.

    Функция колонн заключается в передаче нагрузки конструкции вертикально вниз для передачи ее на фундамент. Помимо стены выполняет также следующие функции:

    • Он разделяет территорию здания на разные отсеки и обеспечивает конфиденциальность.
    • Обеспечивает защиту от взлома и насекомых.
    • Сохраняет тепло в здании зимой и летом.

    Также прочтите: Что такое Pier Foundation | Типы пробуренных опор | Преимущества и недостатки фундаментов пробуренных опор

    Что такое луч?

    Балка — это конструктивный элемент, устойчивый к изгибу. В основном балка несет на себе вертикальные силы тяжести, но также тянет на нее горизонтальные нагрузки.

    Балка называется стеновой панелью или порогом , которая несет передающие и нагружает их на балки, колонны или стены. Он прикреплен с помощью.

    В ранние века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь она выдерживает силу вместе с вертикальной гравитационной силой, теперь они сделаны из алюминия, стали или других подобных материалов. .

    Фактически балки — это конструкционные материалы, которые выдерживают поперечную силу нагрузки и изгибающий момент.

    Для того, чтобы выдерживать большее напряжение и нагрузку, предварительно напряженные бетонные балки широко используются в настоящее время в фундаменте мостов и других подобных громоздких конструкций.

    В настоящее время используются несколько известных балок: балка, фиксированная балка, консольная балка, неразрезная балка, выступающая балка.

    Что такое стена?

    Стена — структурный элемент, который разделяет пространство (комнату) на два пространства (комнаты), а также обеспечивает безопасность и укрытие. Как правило, стены подразделяются на два типа: внешняя стена и внутренняя стена.

    Внешние стены служат ограждением для дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называются перегородками.

    Стены делят жилую зону на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

    Также прочтите: Что такое гипс | Тип штукатурки | Дефекты штукатурки

    Что такое плита?

    Плита предназначена для обеспечения плоских поверхностей, обычно горизонтальных, крыш зданий, полов, мостов и других типов конструкций .Плита могла поддерживаться стенами , железобетонными балками, обычно монолитными с плитой , конструкционными стальными балками, либо колоннами , либо из земли.

    Плита — это пластинчатый элемент, имеющий глубину (D), очень маленькую по сравнению с его длиной и шириной. Плита используется в качестве перекрытия или крыши в зданиях, равномерно переносит распределительную нагрузку.

    Плита может быть

    • Просто поддерживается.
    • Continuos.
    • Консоль.

    Расчет различных нагрузок на колонну, балку, стену и перекрытие

    1. Колонна = Собственная масса x Количество этажей
    2. Балки = Собственная масса на погонный метр
    3. Нагрузка на стену на погонный метр
    4. Общая нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + ветровая нагрузка + собственный вес)

    Помимо указанной выше нагрузки на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном проектировании.

    Эти инструменты представляют собой упрощенный и трудоемкий метод ручных расчетов для проектирования конструкций, который в настоящее время настоятельно рекомендуется в полевых условиях.

    Наиболее эффективным методом проектирования конструкций является использование передового программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS.

    для профессионального проектирования конструкций, есть несколько основных допущений, которые мы используем для расчетов нагрузок на конструкции.

    Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

    Как загрузить расчет в столбец:

    , мы знаем, что собственный вес бетона составляет около 2400 кг / м 3 , , что эквивалентно 24.54 кн / м 3 , а собственный вес стали составляет около 7850 кг / м 3 . (Примечание: 1 килоньютон равен 101,9716 килограмму)

    Итак, если мы примем размер колонны 300 мм x 600 мм с 1% стали и 2,55 (, почему 2,55 так, высота колонны 3 м — размер балки ) метров стандартная высота, собственный вес колонны около 1000 кг на пол , что id равно 10 кН.

    1. Объем бетона = 0.30 x 0,60 x 2,55 = 0,459 м³
    2. Вес бетона = 0,459 x 2400 = 1101,60 кг
    3. Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
    4. Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

    При проведении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

    Расчет балочной нагрузки:

    Мы применяем тот же метод расчета и для балки.

    мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты.

    Предположим, что каждый (1 м) метр балки имеет размер

    1. 300 мм x 600 мм без плиты.
    2. Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
    3. Вес бетона = 0,18 x 2400 = 432 кг
    4. Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
    5. Общий вес колонны = 432 + 28.26 = 460,26 кг / м = 4,51 кН / м

    Таким образом, собственный вес составит около 4,51 кН на погонный метр.

    Также прочтите: Разница между битумом и гудроном | Что такое битум | Что такое смола

    Расчет нагрузки на стену :

    известно, что плотность кирпича колеблется от до 1800 до 2000 кг / м 3 .

    Для кирпичной стены толщиной 9 дюймов (230 мм) толщиной 2.Высота 55 метров и длина 1 метр ,

    Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 2000 = 1173 кг / метр,

    , что эквивалентно 11,50 кН / м.

    Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

    Для блоков из газобетона и блоков из автобетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от 550 до кг на кубический метр.

    Нагрузка / погонный метр должен быть равен 0,230 x 1 x 2,55 x 650 = 381,23 кг

    , если вы используете эти блоки для строительства, нагрузка на стену на погонный метр может составлять всего 3,74 кН / метр , использование этого блока может значительно снизить стоимость проекта.

    Расчет нагрузки на перекрытие :

    Допустим, плита имеет толщину 150 мм.

    Таким образом, собственный вес каждого квадратного метра плиты будет

    .

    Расчет нагрузки на перекрытие = 0.150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.

    Теперь, если мы считаем, что нагрузка на чистовую отделку пола составляет 1 кН на метр , наложенная временная нагрузка составляет 2 кН на метр, а ветровая нагрузка согласно Is 875 Около 2 кН на метр .

    Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно в от 8 до 9 кН на квадратный метр.

    Как рассчитать нагрузку на перекрытие стены балки колонны | कॉलम बीम दीवार स्लैब को कैसे गणना लोड करें

    Часто задаваемые вопросы

    Расчет нагрузки на колонну:

    , мы знаем, что собственный вес бетона составляет около 2400 кг / м 3 , , что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м 3 .

    Итак, если мы предположим размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составит около 1000 кг на пол, что id равно 10 кН.

    • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
    • Вес бетона = 0,414 x 2400 = 993,6 кг
    • Вес стали (1%) в бетоне = 0,414 x 0,01 x 8000 = 33 кг
    • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

    Расчет нагрузки на стену

    1. Плотность кирпичной стены с раствором составляет примерно 1600-2200 кг / м 3 .Таким образом, мы считаем, что собственный вес кирпича стены составляет 2200 кг / м 3 в этом расчете .
    2. Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м 3
    3. Статическая нагрузка на кирпичную стену: Вес = объем × плотность, собственная нагрузка = 0,38 м 3 × 2200 кг / м 3 , Статическая нагрузка = 836 кг / м
    4. Он будет преобразован в килограмм Ньютон, разделив на 100, мы получим 8.36 кН / м
    5. Таким образом, статическая нагрузка кирпичной стены составляет около 8,36 кН / м, действующая на колонну.

    Расчет балочной нагрузки

    • 300 мм x 600 мм без учета толщины плиты.
    • Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
    • Вес бетона = 0,18 x 2400 = 432 кг
    • Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
    • Общий вес столбца = 432 + 28,26 = 460.26 кг / м = 4,51 кН / м

    Нагрузка на колонну:

    Колонна является важным элементом конструкции RCC, который помогает передавать нагрузку надстройки на фундамент. Это вертикальный сжимающий элемент, подверженный прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.

    Расчет статической нагрузки для здания

    Собственная нагрузка = объем элемента x удельный вес материалов.

    Путем вычисления объема каждого элемента и умножения его на удельный вес материалов, из которых он состоит, можно определить точную статическую нагрузку для каждого компонента.

    Понравился этот пост? Поделитесь этим с вашими друзьями!

    Рекомендуемое чтение —

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
