Мелкозаглубленный ленточный фундамент своими руками: пошаговая инструкция

Мелкозаглубленный ленточный фундамент (МЗЛФ) — разновидность ленточного фундамента, который располагается ниже нулевого уровня на 0,3-0,7 м. Возведение такого типа основания требует минимум финансовых и трудовых затрат. МЗЛФ отлично подходит для легких построек, возводимых на различных грунтах. Фундамент имеет свои преимущества и недостатки, а также особую технологию строительства.

Содержание

1. Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы
2. К достоинствам этого типа оснований относят
3. Среди недостатков МЗЛФ отмечают
4. Особенности конструкции мелкозаглубленного фундамента
5. Расчет мелкозаглубленного ленточного фундамента
6. Глубина заложения
7. Ширина монолитной ленты
8. Высота над уровнем земли
9. Расчет МЗЛФ на пучинистых грунтах
10. Устройство мелкозаглубленного фундамента: технология строительства
11. Монтаж МЗЛФ: пошаговая инструкция от А до Я
12. Подготовительные работы и разметка
13. Устройство траншеи и подушки
14. Монтаж опалубки и армирование
15. Заливка бетона
16. Послойная заливка фундамента
17. Утепление мелкозаглубленного фундамента
18. Особенности строительства МЗЛФ на пучинистых грунтах
19. Сборный МЗЛФ на песчаных грунтах

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Дом из бруса

23.76%

Дом из кирпича

17.63%

Бревенчатый дом

13.77%

Дом из газобетонных блоков

19.17%

Дом по канадской технологии

11.05%

Дом из оцилиндрованного бревна

3.48%

Монолитный дом

3.99%

Дом из пеноблоков

3.83%

Дом из сип-панелей

3.31%

Проголосовало: 3682

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

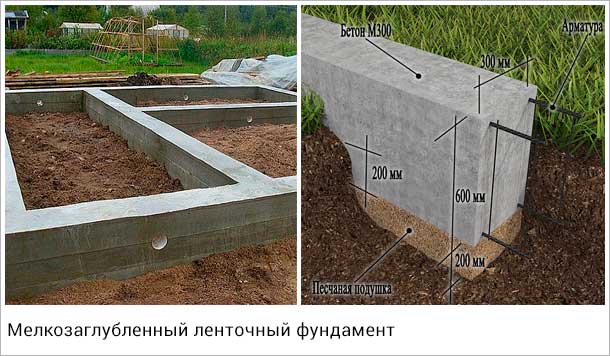

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
5. Обязательно обустройство отмостки для отвода дождевой воды и снега.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Учитывая эти особенности можно сделать вывод, что подушка-подсыпка и отмостка являются неотъемлемой частью мелкозаглубленного основания. Требования к отмостке указаны в СНиП 2.02.01–83.

Расчет мелкозаглубленного ленточного фундамента

Расчет МЗЛФ, который возводится на низко- и непучинистых грунтах не представляет сложности. В ходе расчета определяются три основных параметра:

Глубина заложения

Определяется на основании СН «Основания и фундаменты». В документе указаны следующие минимальные значения глубины заложения подошвы фундамента:

• при промерзании грунта менее 2 м — 50 см;
• при промерзании грунта на глубину до 3 м — 75 см;
• при промерзании грунта более 3 м — 100 см.

Для большинства регионов средней полосы глубина заложения МЗЛФ будет составлять 50 см. Для легких строений, например каркасного сарая или маленького дачного домика этот параметр можно уменьшить до 30 см.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Расчет МЗЛФ на пучинистых грунтах

При строительстве дома на пучинистых грунтах производятся более сложные расчеты, цель которых — определение деформации пучения. Сделать такой расчет самостоятельно достаточно сложно, поэтому необходимо доверить его профессиональным проектировщикам или воспользоваться готовой таблицей:

Наименование и степень пучинистости грунтов	Число этажей здания	Ширина поошвы фундамента b, м	Толщина подушки t, м	Вариант конструкции фундамента	Вариант армирования
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — среднепусинистые	1	0,3 / 0,2	0,6/0,7	г.	3
	2	0,3 / 0,2	0,5 / 0,6	г.	3
	3	0,3 / 0,2	0,4 / 0,5	г.	3
глины, суглинки и супеси, пески мелкие и пылеваватые влажные — сильнопучинистые	1	0,3 / 0,2	0,7 / 0,8	г.	4
	2	0,3 / 0,2	0,6 / 0,7	г.	4
	3	0,3 / 0,2	0,5 / 0,6	г.	4

В графе 2 «Ширина подошвы» и графе 3 «Толщина подушки» через знак / указываются значения для отапливаемых и не отапливаемых помещений. В графе «Вариант армирования» указано минимальное количество арматурных стержней, которые должны быть использованы для армирования монолитной ленты.

Устройство мелкозаглубленного фундамента: технология строительства

Технология возведения МЗЛФ не сложная, заливку можно проводить по СНиПам 3.03.01-87, 2.02.01-83 или по нашей инструкции. Основание для каркасного дома 10 х 10 м можно залить за 1-2 дня. Перед началом заливки необходимо определиться с тем, где вы будете брать бетонный раствор. Существует два варианта:

1. 1заказать бетон класса В22,5…В17,5 на ближайшем РБУ. В этом случае смесь будет доставлена вам в указанное время автобетоносмесителем. Если АБС не сможет подъехать к месту заливки, то используется специальный рукав, по которому бетонный раствор будет подаваться к опалубке. Заказ рукава немного увеличит стоимость услуг АБС. К тому же вам придется оплатить каждый час простоя спецмашины.
2. 2приготовить бетон самостоятельно. При этом вы не будете зависеть от РБУ и потратите значительно меньше денег, однако и качество бетонной смеси будет немного ниже. При замесе бетона следует строго соблюдать рецептуру. Чтобы бетон не начал схватываться раньше времени можно использовать специальные добавки. Готовить бетон можно начинать сразу после монтажа опалубки.

Монтаж МЗЛФ: пошаговая инструкция от А до Я

Подготовительные работы и разметка

Устройство мелкозаглубленного основания начинается с подготовки участка, которая заключается в уборке мусора и корчевании пней. Верхний слой почвы с растительностью срезается. При необходимости производится выравнивание и подсыпка грунта с последующей утрамбовкой.

Разметка выполняется следующим образом: устанавливается периметр будущего фундамента, по углам забиваются колышки-маячки. Вдоль будущей монолитной ленты натягиваются веревки.

Диагональ между углами должна составлять строго 45 градусов. Проверить ровность разметки можно при помощи рулетки и строительного уровня.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

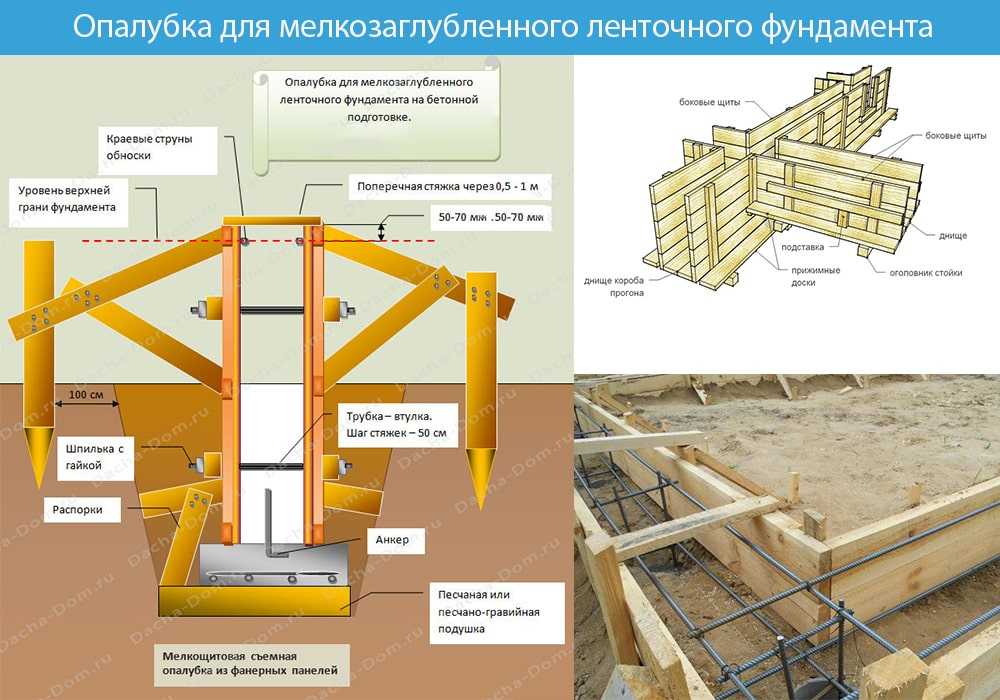

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Послойная заливка фундамента

После окончания заливки опалубка покрывается паронепроницаемой пленкой. Затвердение бетона длится 25-30 дней, после чего опалубка разбирается, а пазухи между фундаментом и траншей засыпаются грунтом.

Утепление мелкозаглубленного фундамента

Профессиональные строители рекомендуют обязательно утеплить МЗЛФ. Делать это рекомендуется сразу в момент возведения конструкции. Утепленный фундамент позволит защитить полы дома от сырости и холода, что особенно важно при обустройстве пола «по грунту». В этом случае при отсутствии термоизоляции все тепло от пола будет уходить в землю.

Различают наружную и внутреннюю теплоизоляцию МЗЛФ. Наружная — когда утеплитель крепится на внешней стороне монолитной ленты, внутренняя — изнутри. Обязательным считается наружное утепление, а внутреннее обычно делают, если дом будет с подвалом-погребом. Какой утеплитель использовать? Вариантов очень много. Самыми популярными являются:

1. Пеноплекс. Плотный теплоизолятор, отлично сберегающий тепло. Срок его службы значительно больше, чем у обычного пенопласта. Пеноплекс устойчив к грызунам, плесени и практически не впитывает влагу. По соотношению цена/качество это лучший материал для теплоизоляции мелкозаглубленного основания.
2. Пенополистирол. Экструдированный материал немного уступающий пеноплексу по физико-механическим свойствам. Однако по цене плиты пенополистирола на 20-30% дешевле. Его можно использовать в сухих и пылеватых грунтах с минимальной влажностью.
3. Пенополиуретан. Жидкая напыляемая теплоизоляция — дорогостоящий вариант, но при этом имеющий множество преимуществ: отсутствие стыков между плитами, срок службы не менее 50 лет, минимальное водопоглощение и устойчивость к агрессивным средам.

Использовать утеплители на основе минеральной ваты для теплоизоляции фундамента категорически запрещается! Минвата хорошо впитывает влагу, поэтому утепление быстро отсыреет и потеряет свои теплоизолирующие свойства.

Технология утепления зависит от выбранного материала. Плиты теплоизолятора крепятся к монолитной ленте при помощи клея, а затем армируются специальной сеткой. Сверху наносится слой штукатурки. Отделка цоколя производится вместе с монтажом отмостки.

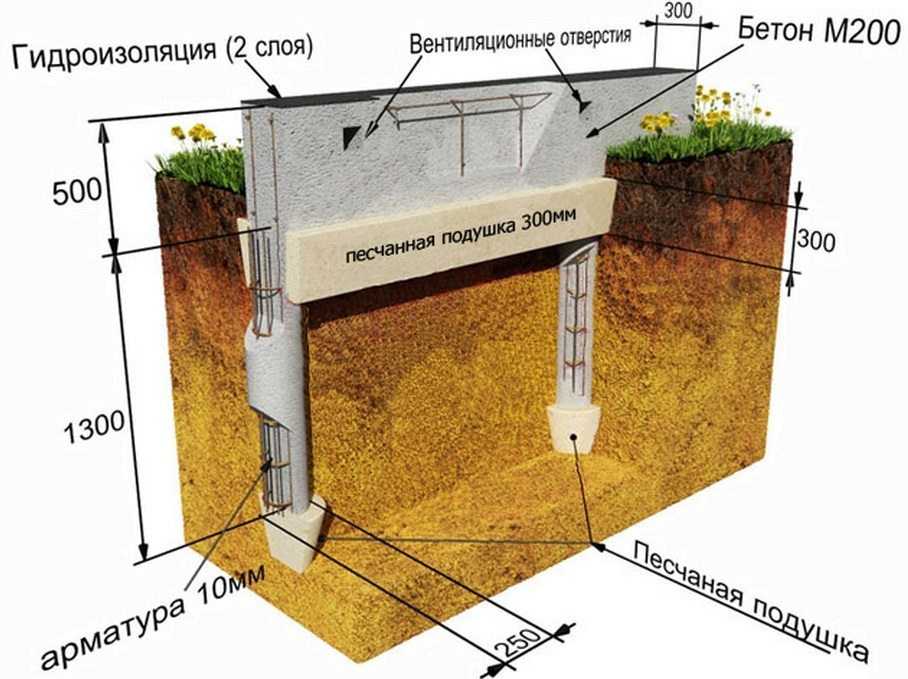

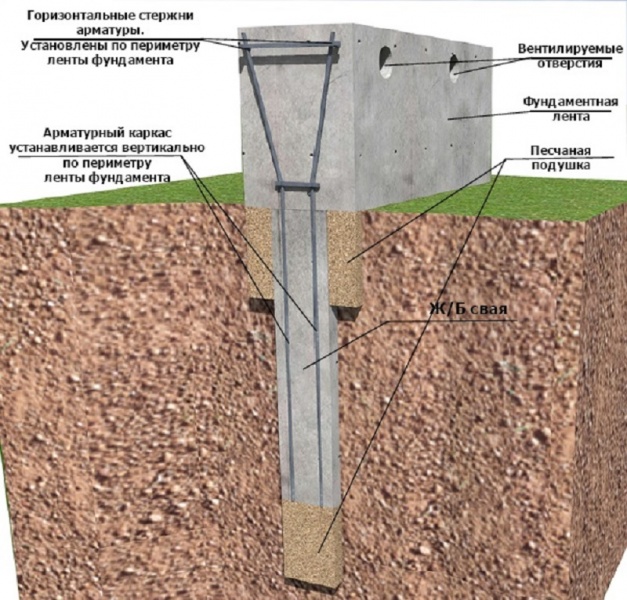

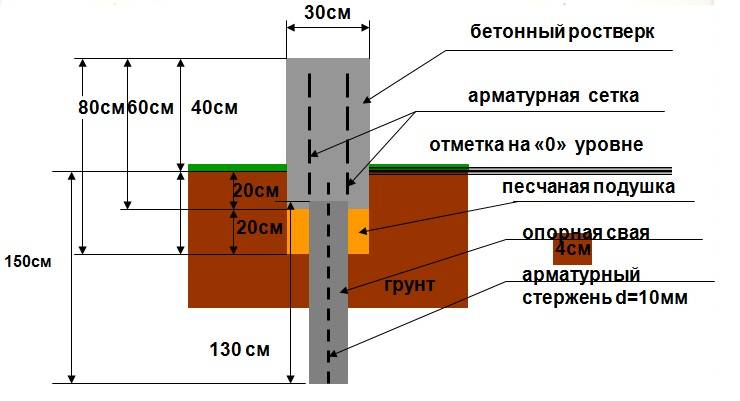

Особенности строительства МЗЛФ на пучинистых грунтах

Пучинистые грунты не пропускают влагу, не давая ей уйти вглубь, поэтому осадки скапливаются у поверхности земли. При возведении постройки из блоков или дерева на пучинистых грунтах нужно делать дренаж, а подсыпка должна быть не менее 30 см. При строительстве домов выполняется комплекс защитных мер для фундамента:

1. Подсыпка выполняется из непучинистого грунта. Под песчано-гравийную подушку обязательно укладывается гидроизоляция. Лучше использовать геотекстиль, который хорошо препятствует заиливанию.
2. Дренаж обустраивается на уровне подошвы монолитной ленты. Дренажные трубы закладываются на расстояние не менее 1 м вокруг фундамента. Уклон труб зависит от их диаметра: чем меньше трубы, тем больше должен быть уклон.
3. Монтаж утепленной отмостки. Отмостка способствует отведению воды от МЗЛФ. Слой утеплителя под омосткой предотвращает промерзание пучинистых грунтов вокруг дома.
4. Устройство ливневой канализации. Главное назначение ливневки — эффективный отвод атмосферных осадков с участка. Для мелкозаглубленного фундамента грамотно выполненная ливневка позволит избежать подтопления и последующего промерзания пучинистых грунтов.

При соблюдении этих условий мелкозаглубленный фундамент, построенный на пучинистых грунтах, может без проблем прослужить долгие годы. Чтобы избежать ошибок при строительстве рекомендуется ознакомиться с СП 45.13330.2012, где описаны все меры по защите МЗЛФ на сложных грунтах.

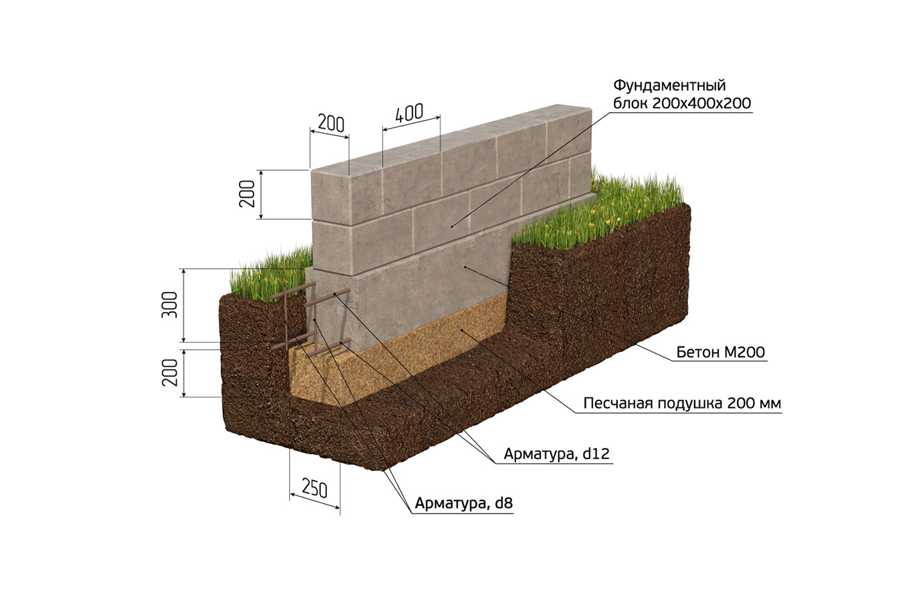

Сборный МЗЛФ на песчаных грунтах

Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:

• ФБС — прямоугольные сплошные конструкции;
• ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.

ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3. 03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.
