Калькулятор расчета мощности конвектора по площади помещения


Калькулятор
Расчет мощности конвекторов по площади
Расчет мощности конвекторов по объему

Подобрать конвектор по параметрам

Расчет мощности конвектора: полезные таблицы и формулы

При проектировании системы отопления в квартире или доме важно определить необходимую мощность теплового оборудования. Для этого нужно знать площадь помещения, высоту потолков, количество внешних стен и окон для применения повышающего коэффициента. Если высота потолков в доме – около 2,7 м, вы легко произведете расчет мощности конвекторов по площади. Согласно нормам СНиП 41-01-2003, 1 кВт тепловой энергии достаточно для обогрева 10 кв. м помещения.

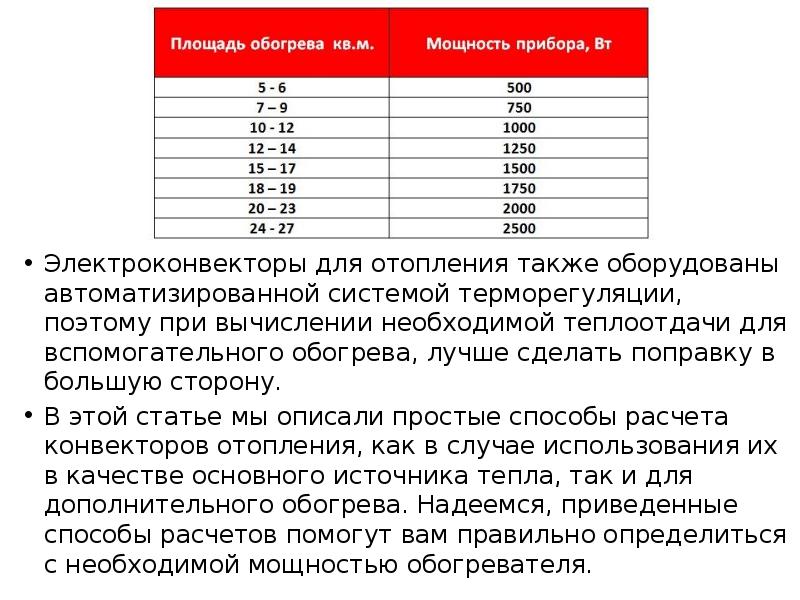

Как рассчитать мощность конвекторов по площади?

В соответствии со строительными нормами номинальная мощность конвектора для комнаты 25 кв. м составит:

(25 кв. м : 10 кв. м) * 1 кВт = 2,5 кВт

или

25 кв. м * 0,1 кВт = 2,5 кВт

Полученный результат приведен без учета особенностей помещения. Для повышения точности вычислений учтите следующие факторы:

  • расположение конвектора под окном снижает теплоотдачу, поэтому для компенсации тепловых потерь выбирайте оборудование на 5 – 10 % мощнее;
  • если окна занимают большую площадь стены (панорамные, французские), а также выходят на север и северо-восток, при расчетах увеличьте результат на 15 %;
  • угловое расположение помещения требует увеличения мощности на 20 %, а при наличии в такой комнате 2 окон полученный результат повышают на 30 %.

Сделать расчеты наиболее точными вам поможет таблица повышающих коэффициентов:









Особенность помещения
Коэффициент
Отсутствие утепления стен1,1
Установка конвектора под окном1,05
Монтаж конвектора в угловом помещении с 1 окном1,2
Монтаж конвектора в угловом помещении с 2 окнами1,3
Наличие однослойных стеклопакетов0,9
Высота потолков от 2,8 до 3 м1,05

Произведем расчет мощности электрического конвектора отопления для угловой комнаты с двумя внешними стенами и площадью 18 кв. м:

(18 кв. м * 0,1 кВт) * 1,2 = 2,16 кВт

В некоторых регионах при расчете учитывают климатические особенности, но в средней полосе России погодный коэффициент равен 1,0.

Расчет мощности конвектора по объему помещения

Согласно положениям СП 60.13330.2012, для обогрева помещений с очень высокими и низкими потолками необходимо 41 Вт на 1 куб. м объема. Зная длину, ширину комнаты и высоту потолка, вы сможете рассчитать мощность отопления на калькуляторе по формуле:

abc * 0,041 кВт,

где abc – формула расчета объема;

0,041 кВт – норматив тепловой энергии.

Рассчитаем мощность конвектора для комнаты 3х4 м с потолками 2 м:

(3*4*2) * 0,041 = 0,984 кВт

Для обогрева такой комнаты потребуется конвектор мощностью 1 кВт (без учета повышающих коэффициентов).

Как рассчитать мощность конвектора отопления по площади

В связи с нестабильной ситуацией на рынке сырья и материалов, цены на сайте корректируются. Пожалуйста, уточняйте актуальную стоимость на продукцию у менеджеров. Благодарим за понимание!

Установка конвекторов отопления требует расчета мощности — это обязательное условие создания эффективной системы отопления. Прибор такого типа отлично заменяет радиаторы, при этом позволяет сэкономить место в помещении. Устройство конвектора, в котором большая часть теплоотдачи происходит за счет движения нагретого воздуха, дает эффект более быстрого и равномерного прогрева.

Принцип расчета тепловой мощности приборов отопления

Принцип расчета потребности в приборах отопления одинаков для радиаторов и конвекторов. Если речь идет о помещении со стандартной высотой потолков от 2,7 до 3,0 м, то поддержание комфортной температуры в диапазоне 19 — 22 С обеспечивается при поступлении 100 ватт тепла на 1 м.кв.

Разница между конвекторным и радиаторным отоплением состоит только в принципе передачи тепла, а потребность помещения  в энергии для прогрева остается такой же. При расчете можно прибегнуть к сложной комплексной методике, которая используется специалистами в области проектирования. Она учитывает большое количество факторов, поэтому ее применяют для больших объектов, где общее количество потерь во всех квартирах и помещениях складывается в большие суммы.

Простой расчет с использованием коэффициентов

Если вы решили прибегнуть к простому расчету мощности конвектора отопления для частного дома, то можно использовать две основные методики — по объему для высоких помещений и по площади для стандартных. При этом можно включить в формулу и основные поправочные коэффициенты, отражающие теплопотери стен и окон.

Основные данные расчета для модели конвектора Бриз производства КЗТО:

  • паспортная мощность изделия в зависимости от размеров — чем больше длина прибора, тем больше его теплоотдача;
  • реальные размеры прибора по высоте, глубине и длине;
  • площадь помещения;
  • дополнительные поправочные коэффициенты с учетом особенностей помещения — конструкции стен и остекления.

Для более точного расчета введем поправочные коэффициенты — в примере мы рассматривали помещение с одной наружной стеной из кирпича и однослойным остеклением в виде окна. Если помещение угловое, то потребность увеличится примерно на 10 % (коэффициент 1,1), если остекление тройное, то вводим коэффициент 0,8 — он покажет снижение потребности в тепле.

В самом простом варианте обогрев комнаты площадью 20 кв.м. потребует установки конвекторов суммарной мощностью 2,0 кВт, углового помещения — 2,2 кВт, с хорошим утеплением и качественными стеклопакетами — примерно 1,7 кВт. Расчет сделан для помещения высотой до 3,0 м.

Пример расчета тепловой мощности конвектора модели Бриз

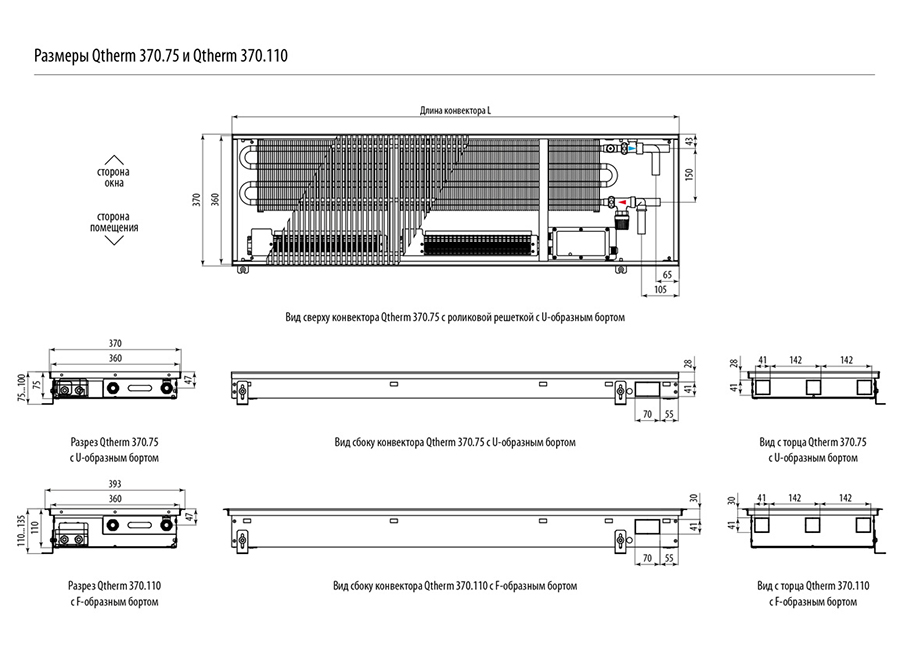

Пример расчета построим на нескольких вариантах модели, используя разные данные о размерах. Высота приборов находится в пределах 80 — 120 мм, глубина — 200 — 380 мм, длина от 0,8 до 5 м (5000 мм). Конвектор размерами 200 х 80 мм имеет теплоотдачу с одного метра длины 340 Вт. Умножаем площадь помещения на 100, получая таким образом общую потребность помещения в тепловой энергии. Полученный результат делим на 340 — в итоге мы видим, какова должна быть общая длина конвекторов. Этот результат можно поделить на длину одного из выбранных изделий — вы получите их количество в штуках.

20 Апрель 2018

Назад к списку

×

Внимание! Продолжая использовать наш сайт, вы даете согласие на обработку своих персональных данных, в том числе, файлов cookie. Если вы не хотите, чтобы ваши данные обрабатывались, просим вас покинуть сайт.

Тепловая мощность радиатора Формула и калькулятор

Связанные ресурсы: калькуляторы

Тепловая мощность радиатора Формула и калькулятор

Проектирование и проектирование теплопередачи
Проектирование и проектирование теплообменника

Теплопроизводительность радиатора, Формула и Калькулятор

Теплопроизводительность радиатора, конвектора, плинтуса, оребренного теплораспределителя или лучистой панели является степенной функцией разницы температур воздуха в помещении и теплоносителя в агрегате.

Теплопроизводительность определяется как:

q = c ( t s — t a ) n

Где:

q = теплопроизводительность, Вт,
c = константа, определенная в ходе испытаний, также может быть получена от производителя,
t s = средняя температура теплоносителя, °C. Для горячей воды используется среднее арифметическое температур воды на входе и выходе,
t a = температура воздуха в помещении, °C. Температура воздуха на высоте 1,5 м над полом обычно используется для радиаторов, а температура поступающего воздуха – для конвекторов, плинтусов и оребренных труб,
n = показатель степени, равный 1,2 для чугунных радиаторов,
1.31 для излучения плинтуса,
1.42 для конвекторов,
1.0 для панелей потолочного отопления и охлаждения пола,
1.1 для панелей напольного отопления и потолочного охлаждения.

Для агрегатов с оребренными трубами n зависит от температуры воздуха и теплоносителя. Поправочные коэффициенты n для преобразования теплопроизводительности при стандартных номинальных условиях в теплопроизводительность при других условиях приведены в таблицах 1.0 и 2.0.

Таблица 1.0 Поправочные коэффициенты с для различных типов тепловых агрегатов

Таблица 19.2 Поправочные коэффициенты с для различных типов тепловых агрегатов [2016С, Гл. 36, Табл. 2]

9

Давление пара
(прибл.),
кПа
(абсолютный)

3

пар
или
Температура воды,
°С

Радиатор
Комната
Темп., °С

Конвектор
Температура воздуха, °С

25

20

15

25

20

15

9,5

45

15,8

55

0,40

0,33

25,0

65

0,40

0,47

0,54

0,33

0,40

0,47

38,6

75

0,54

0,61

0,68

0,47

0,54

0,61

57,9

85

0,68

0,76

0,83

0,61

0,69

0,77

84,6

95

0,83

0,91

0,99

0,77

0,85

0,93

120,9

105

0,99

1,07

1,15

0,93

1,02

1. 11

169,2

115

1,15

1,24

1,32

1.11

1,20

1,30

232,3

125

1,32

1,41

1,50

1,30

1,40

1,50

313,4

135

1,50

1,59

1,68

1,50

1,60

1,70

415,8

145

1,68

1,77

1,86

1,70

1,81

1,92

Таблица 2.0 Поправочные коэффициенты с для различных типов тепловых агрегатов

Таблица 19. 2 Поправочные коэффициенты с для различных типов тепловых агрегатов [2016С, гл. 36, табл. 2]

Давление пара
(прибл.),
кПа
(абсолютное)

пар
или
Температура воды,
°С

Ребристая труба
Температура воздуха,
°С

Плинтус
Температура воздуха,
°С

25

20

15

25

20

15

9,5

45

0,15

0,21

0,26

0,14

0,19

0,24

15,8

55

0,26

0,32

0,37

0,24

0,30

0,36

25,0

65

0,37

0,44

0,50

0,36

0,43

0,49

38,6

75

0,50

0,57

0,64

0,49

0,56

0,63

57,9

85

0,64

0,71

0,78

0,63

0,70

0,78

84,6

95

0,78

0,86

0,94

0,78

0,86

0,94

120,9

105

0,94

1. 01

1,09

0,94

1,02

1.11

169,2

115

1,09

1,18

1,26

1.11

1,20

1,29

232,3

125

1,26

1,34

1,42

1,29

1,38

1,47

313,4

135

1,42

1,51

1,60

1,47

1,57

1,66

415,8

145

1,60

1,69

1,78

1,66

1,76

1,86

Примечание : Используйте эти поправочные коэффициенты для определения мощности радиаторов, конвекторов, ребристых труб и плинтусов при условиях эксплуатации, отличных от стандартных.

Стандартные условия для радиатора в США: температура теплоносителя 102°C и комнатная температура 21°C (в центре помещения и на уровне 1,5 м).

Стандартные условия для конвекторов и оребренных труб и плинтусов: температура теплоносителя 102°C и температура поступающего воздуха 18°C ​​при атмосферном давлении 101,3 кПа. Расход воды 0,9м/с для оребренных труб. Приточный воздух с температурой 18°C ​​для конвекторов и ребристых труб или плинтусов соответствует тем же условиям комфорта в помещении, что и комнатная температура воздуха 21°C для радиатора.

Стандартные условия для излучающих панелей: температура теплоносителя 50°C и температура воздуха в помещении 20°C; c зависит от конструкции панели.

Для определения мощности отопительного агрегата в нестандартных условиях умножьте стандартную теплопроизводительность на соответствующий коэффициент для фактической рабочей температуры теплоносителя и температуры воздуха в помещении или на входе. Связанные:

  • Теория теплопроводности, свойства и приложения
  • Теплоемкость стального резервуара
  • Таблицы общего коэффициента теплопередачи и уравнение
  • Уравнение комбинированного общего коэффициента теплопередачи
  • Коэффициент конвективной теплопередачи — теплопередача
  • Таблица коэффициентов конвективной теплопередачи

  • Коэффициент теплопередачи для круглых воздуховодов Температура стенки Уравнение теплопередачи и калькулятор 909:40
    Таблица общего коэффициента теплопередачи

  • Общий коэффициент теплопередачи через трубы теплообменника Уравнение

Получено из ресурсов, предоставленных:

Карманное руководство ASHRAE для HVAC SI, 2013 г.

Уравнения охлаждения и нагрева

Явная теплота

Можно рассчитать явную теплоту в процессе нагрева или охлаждения воздуха (мощность нагрева или охлаждения). в единицах СИ как

ч с = c p ρ q dt                                               (1)

where

h s = sensible heat (kW)

c p = specific heat of air (1.006 kJ/kg o C)

ρ = density of air (1.202 kg/m 3 )

q = air volume flow (m 3 /s)

дт = разница в температуре ( O C)

или в имперских единицах, как

H S = 1,08 Q DT (1B)

, где

9002 H

9002 H S S S S S S

. явная теплота (БТЕ/ч)

q = объемный расход воздуха (куб. футов в минуту, куб. футов в минуту)

dt = разность температур ( o F) 0005

Пример — воздух для обогрева, явная теплота

Метрические единицы

Воздушный поток 1 м 3 нагревается от 0 до 20 o C 9. Используя (1) . Ощутное тепло, добавленное в воздух, можно рассчитать как

H S = (1,006 кДж/кг O C) (1,202 кг/м 3 ) (1,202 кг/м 3 ) (1,202 кг/м 3 ) (1,202 кг/м 3 ) (1,202 кг/м 3 ) (1,202 кг/м 3 ). ( 1 м 3 ) ((20 o С) — (0 O C))

= 24,2 (кВт)

Императорские единицы

Поток воздуха 1 CFM нагревается с 32 до 52 O F . Используя (1b) , физическое тепло, добавленное к воздуху, может быть рассчитано как

ч с = 1,08 (1 куб.

    = 21,6 (БТЕ/ч)

Таблица ощутимой тепловой нагрузки и требуемого объема воздуха

Явная тепловая нагрузка и требуемый объем воздуха для поддержания постоянной температуры при различных перепадах температур между подпиточным воздухом и воздухом в помещении:

  • Таблица явной тепловой нагрузки и требуемого объема воздуха ( pdf)

Скрытая теплота

Скрытая теплота, обусловленная наличием влаги в воздухе, может быть рассчитана в единицах СИ как:0019 (2)

, где

H L = скрытая тепло (кВт)

ρ = Плотность воздуха (1,202 кг/м 3 )

Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = Q = q = Q = Q = q = Q = Q = OIR 3 ). (m 3 /s)

h we = latent heat evaporization water ( 2454 kJ/kg — in air at atmospheric pressure and 20 o C)

dw kg = разница коэффициента влажности (кг воды/кг сухого воздуха)

  • estimate humidity with the Mollier diagram

Latent evaporation heat for water can be calculated as

h we = 2494 — 2.2 t                  (2a)

where

t = evaporation temperature ( O C)

или для имперских единиц:

H L = 0,68 Q DW GR (2B)

or

h l = 4840 q dw lb                                      (2c)

where

h l = latent heat (Btu/hr)

dw гр = разница в соотношении влажности (зерна вода/фунты сухого воздуха)

dw

8 9 = разница отношения влажности (фунты воды/фунты сухого воздуха)

Пример — Охлаждающий воздух, скрытая теплота

Метрические единицы

Расход воздуха 1 м 3 /с 1 охлаждается 604 от

0 до 10 или C . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

По диаграмме Молье мы оцениваем содержание воды в горячем воздухе как 0,0187 кг воды/кг сухого воздуха, и содержание воды в холодном воздухе 0,0075 кг воды/кг сухого воздуха .

Using (2) the latent heat removed from the air can be calculated as

h l = (1.202 kg/m 3 ( 2454 kJ/kg ) ( 1 м 3 ) (( 0,0187 кг воды/кг сухого воздуха ) — ( 0,0075 кг воды/кг сухого воздуха ))

9 кВт 3 (

9004) =

048

Британские единицы

Поток воздуха 1 фут3/мин охлаждается от 52 до 32 o F . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

Из психрометрической диаграммы мы оцениваем содержание воды в горячем воздухе как 45 гран воды/фунт сухого воздуха , и содержание воды в холодном воздухе как 27 гран воды/фунт сухого воздуха .

Используя (2b) , можно рассчитать скрытую теплоту, отводимую от воздуха, как ( 27 зерна воды/фунт сухого воздуха ))

= 12,2 (BTU/HR)

Латентная тепловая нагрузка и требуемая график объема воздуха

Закрытая тепловая нагрузка — Увлажняющая объем для поддержания постоянной температуры при различных перепадах температур между поступающим воздухом и комнатным воздухом указан в таблице ниже:

  • Таблица скрытой тепловой нагрузки и требуемого объема воздуха (pdf)

Общее тепло — скрытое и явное тепло

Общее тепло, обусловленное как температурой, так и влажностью, может быть выражено в единицах СИ следующим образом:

ч 4 T = ρ Q DH (3)

, где

H T = общее тепло (KW)

Q = Поток объема воздуха (M 3 /с)

1067

ρ = плотность воздуха (1,202 кг/м 3 )

DH = разница в энтальпии (кДж/кг)

  • Оценка.

    H T = 4,5 Q DH (3B)

    , где

    H T = Total Heat (BTU/HR)
    = Total Heat (BTU/ч.)0047 = объемный расход воздуха (куб. футов в минуту, куб. футов в минуту)

    dh = разность энтальпий (британских тепловых тепловых единиц/фунт сухого воздуха)

    Общее количество тепла также можно выразить как:

    ч

    8 t

    8 H S + H L

    = 1,08 Q DT + 0,68 Q DW GR (4) 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9008 9.

    Метрические единицы

    Поток воздуха 1 м 3 охлаждается от 30 до 10 o C . Относительная влажность воздуха составляет 70% в начале и 100% в конце процесса охлаждения.

    Из диаграммы Молье мы оцениваем энтальпию воды в горячем воздухе как 77 кДж/кг сухого воздуха, и энтальпию в холодном воздухе как 28 кДж/кг сухого воздуха .

    Использование (3) общее явное и скрытое тепло, удаляемое из воздуха, можно рассчитать как

    ч t = (1,202 кг/м 3 ) ( 6 0 / 1 м 3 ( 1 м

    2 ) 77 kJ/kg dry air ) — (28 kJ/kg dry air ))

        = 58.9 (kW)

    Imperial Units

    An air flow of 1 cfm is cooled с 52 по 32 или F . Относительная влажность воздуха 70% в начале и 100% в конце процесса охлаждения.

    Из психрометрической диаграммы мы оцениваем энтальпию воды в горячем воздухе как 19 БТЕ /фунт сухого воздуха , и энтальпию в холодном воздухе как 13,5 БТЕ /фунт сухого воздуха .

    Используя (3b) , общее явное и скрытое тепло, удаляемое из воздуха, можно рассчитать как1064 19 BTU /фунт сухого воздуха ) — ( 13,5 БТУ /фунт сухой воздух ))

    = 24,8 (BTU /HR)

    = 24,8 (BTU /HR)

    6666666666666667.
