Хорошей альтернативой традиционному отоплению, состоящему из установленных под окнами батарей, являются плинтусные радиаторы, уже давно используемые в европейских странах. Такой способ отопления имеет ряд характерных особенностей, среди которых неплохие визуальные качества и достойные технические характеристики. В данной статье будут рассмотрены радиаторы плинтусного типа, их особенности и возможности.

Устройство плинтусного отопления

С конструктивной точки зрения плинтусный радиатор выглядит как обычная отопительная батарея, но уменьшенная и растянутая. Плинтусные обогреватели обычно имеют высоту в 140 мм и толщину в 30 мм. Для изготовления подобных устройств используются дорогие материалы с хорошей теплопроводностью – алюминий, медь и латунь.

Наружная часть обогревателя – это алюминиевый короб. Внутри этой конструкции располагается нагревательный элемент, представленный двумя медными трубками, на которых нанизаны латунные, медные или алюминиевые пластинки (т.н. ламели).

Существует две разновидности теплых плинтусов:

1. Жидкостные. Водяные плинтусные радиаторы отопления заполняются водой или антифризом. На каждый погонный метр системы уходит 0,34 литра теплоносителя. Температура обогревателя может варьироваться от 50 до 85 градусов – точное значение устанавливается вручную на коллекторе или в автоматическом режиме.
2. Электрические. Плинтусное электрическое отопление функционирует за счет ТЭНов, работа которых регулируется посредством терморегулятора. Он оснащен температурным датчиком, отслеживающим необходимость обогрева дома.

На заднюю алюминиевую пластину надеваются нагревательные элементы. Сама пластина закрепляется на стене прямо над напольным покрытием. Внешняя часть обогревателя представлена алюминиевой пластиной, которая закрывает корпус устройства.

Теплоноситель поступает в радиатор из коллектора. На распределительный коллектор устанавливается масса обязательных элементов – счетчики расхода, разнообразные краны, воздухоотводчики, термометры и манометры. Каждый из этих элементов влияет на работу отопительной системы и позволяет настраивать ее необходимым образом.

Безопасная температура наружной части плинтуса составляет 40 градусов, а предельная достигает 80 градусов. При правильной настройке система обеспечивает полноценный прогрев жилых помещений до температуры около 20-24 градусов. Нижняя и верхняя поверхность плинтусного радиатора имеет отверстия, за счет которых обеспечивается конвекция – холодный воздух забирается с нижнего уровня, разогревается в устройстве и выходит через верхнюю панель.

Теплоотдача плинтусных радиаторов составляет 200 Вт на 1 метр – но для достижения этого значения требуется температура теплоносителя не менее 65 градусов. Такой показатель температуры наружного нагрева считается небезопасным, поэтому теплоотдачу приходится рассчитывать более точно, чтобы ее было достаточно для обогрева здания.

Принцип работы плинтусного отопления

Существует два основополагающих принципа обогрева:

1. Конвекционный обогрев. Такой принцип отопления предполагает, что тепловая энергия, выработанная отопительной системой, в первую очередь будет передана воздуху. Разогретый воздух, в свою очередь, перемещается по помещению и прогревает его.
2. Панельно-излучающий обогрев. В данном случае сначала прогреваются находящиеся в помещении объекты, а уже потом от них тепло передается воздуху. Ключевым отличием такой системы является сохранение кислорода в воздухе, поскольку он не выжигается.

Определить на первый взгляд, к какому типу относятся плинтусные радиаторы отопления, достаточно сложно. Производители подобного оборудования заявляют, что выработанная радиатором тепловая энергия направляется вверх вдоль стен и прогревает их, за счет чего создается надежная защита от холода, стремящегося попасть в жилые помещения. Кроме того, разогретые стены становятся теплоаккумуляторами, от которых тепло в дальнейшем идет в комнаты.

Впрочем, на практике все оказывается не совсем так. Температура стен обычно составляет около 26-30 градусов, чего недостаточно для создания теплового аккумулятора. Это утверждение позволяет сделать вывод о том, что излучение в инфракрасном спектре все же не является для данного типа отопления основополагающим.

Большая часть энергии при использовании плинтусных радиаторов все же вырабатывается конвекционным путем. Конечно, благодаря нагреву стен удается достичь равномерного прогрева всего помещения – но и на это в гораздо большей степени влияет распределение теплых воздушных масс.

Учитывая низкое расположение теплых плинтусов, можно уверенно говорить о том, что на обогрев пространства непосредственно под потолком тепло почти не расходуется. Наибольшее тепловое воздействие испытывают нижний и средний уровень помещения, за счет чего создается наиболее комфортная для человеческого организма атмосфера.

Достоинства и недостатки плинтусных радиаторов

Радиаторы плинтусного типа имеют ряд положительных качеств:

1. Разогреваемые воздушные массы проходят вверх вдоль стен. Стены, в свою очередь, в результате этого прогреваются. Благодаря такому распределению тепла стена на нижнем и среднем уровне отдает больше тепла, за счет чего в помещении создается наиболее благоприятная для человека атмосфера.
2. Плинтусные радиаторы при правильной настройке работают не круглосуточно. Обычно отопление плинтусного типа работает около 6-8 часов в сутки – а это позволяет говорить о некоторой экономии.
3. Экономичность батареи в плинтусах обеспечивается не только благодаря режиму работы, но и за счет сниженной температуры теплоносителя. Конечно, чтобы иметь точные данные о расходе энергоресурсов, необходимо проводить теплотехнический расчет конкретной отопительной системы с учетом всех особенностей здания.
4. С визуальной точки зрения плинтусные радиаторы довольно хороши. Встраивать подобные устройства можно практически в любой интерьер, и они будут смотреться весьма гармонично. Проблемы могут возникнуть разве что при установке корпусной мебели – она не позволит теплым воздушным массам нормально распространяться по помещению.

Из недостатков можно отметить следующие качества:

1. Эффективность плинтусных радиаторов по сравнению, например, с теплыми полами, не так уж и велика. Все дело в том, что установленная под напольным покрытием отопительная система сразу же начинает прогревать воздух в помещении, а плинтус-батарея отдает стенам часть тепла, и она уходит на компенсацию приходящего холода.
2. Из-за прогрева холодных стен возникают дополнительные теплопотери. Конечно, отчасти этот фактор все же положителен, поскольку теплые стены не позволяют сырости и плесени появляться в помещении – но при грамотно обустроенной вентиляции лишние потери тепла таковыми и останутся.
3. Обогрев при использовании плинтусных устройств осуществляется за счет конвекции, поэтому в помещении все время поднимается пыль. Конечно, ее количество и интенсивность перемещения не столь высоки, как в случае с традиционными отопительными системами, но проблема все равно есть, и избавиться от нее не удастся.
4. Для изготовления обогревателей плинтусного типа используются дорогостоящие материалы, чем обуславливается и высокая стоимость самих устройств. Помимо большой цены радиаторов, немало средств потребует оплата услуг профессиональных строителей, которые будут монтировать систему. Своими руками установить ее вряд ли удастся – плинтусная водяная разводка считается самой сложной среди аналогов, да и электрический радиатор в плинтусе монтируется не без труда.

Подготовка к монтажу

Первым делом необходимо заготовить набор инструментов для работы:

• Перфоратор или подходящую для перфорирования дрель;
• Молоток;
• Кусачки;
• Пассатижи;
• Ножницы по пластику.

Чтобы плинтусное отопление обустраивалось быстро и качественно, нужно заранее подготовить все точки подключения. Для упрощения работы стоит заблаговременно создать проект системы, подобрать подходящие отопительные приборы и способ их размещения в комнатах.

Монтаж водяной плинтусной системы

Технология сборки водяного плинтусного обогрева включает в себя следующие операции:

1. Сначала необходимо измерить расстояние между расположением плинтуса и распределительного коллектора. Далее нужно отрезать две длины защитной трубы, и две точно таких же, но с припуском в 20 см – они выступят в качестве соединительных. Соединительная труба вставляется в защитную, после чего их края закрываются клейкой лентой для предотвращения попадания грязи.
2. Трубы прокладываются по полу таким образом, чтобы в случае необходимости возле них можно было положить несколько дополнительных. Каждая труба фиксируется монтажной лентой, покрывается защитным слоем, предотвращающим повреждение конструкции, и выводится на нужном участке на стену. Расстояние от пола должно составлять 6 см, от края стены или угла – 10-15 см. Окончательная фиксация осуществляется при помощи цемента.
3. Когда укладка чистового пола завершена, можно продолжить монтаж плинтусного отопления. По всей длине конструкции клеится изоляционная полоса и протягивается алюминиевая кромка, которая закроет стык стены и напольного покрытия. Кромка фиксируется любым крепежным материалом.
4. Вдоль верхней линии конструкции прокладывается специальный профиль. На него в дальнейшем надеваются держатели. Расстояние держателей от углов составляет 15 см, шаг установки – 40 см.
5. Отопительные трубы соединяются с нагревательными элементами при помощи муфт, втулок и прокладок. В углах устанавливаются поворотные элементы, а на торцевых участках – торцевые поворотные трубки и заглушки. Отдельные секции устройств соединяются друг с другом при помощи переходников.
6. Когда секции обогревателя соединены, их нужно аккуратно вставить в держатели. Далее при помощи шурупов или защелок монтируются декоративные панели и угловые детали. Собранная система подключается к распределительному коллектору, заполняется водой и тестируется на герметичность (при проверке нужно использовать как рабочее, так и предельное давление).

Если каждый этап монтажа был выполнен правильно, то плинтусное отопление сможет нормально работать. При обнаружении на этапе проверки протеканий нужно затянуть слабые участки ключом. Поскольку обеспечение контура теплоносителем осуществляется за счет отопительного оборудования (котла или централизованной системы), то нужно обязательно убедиться в его работоспособности.

Монтаж электрической плинтусной системы

Для установки теплых электрических плинтусов в распределительном щитке нужно смонтировать отдельный автоматический выключатель. Мощность выключателя рассчитывается в зависимости от количества и параметров используемых плинтусов.

Технология монтажа плинтусного отопления электрического типа выглядит следующим образом:

1. Первым делом к распределительной коробке подводится электрическая сеть. Коробка должна находиться недалеко от системы на высоте около 5 см от уровня пола.
2. Стена заклеивается изоляционной лентой.
3. Далее к стене крепится нижняя алюминиевая кромка и верхний профиль. К верхнему профилю крепятся держатели. Параметры установки держателей точно такие же, как и в случае с водяной системой – 15 см от углов, шаг установки – 40 см.
4. Следующий шаг – установка выносного терморегулятора. Данный элемент устанавливается напротив радиаторов. Высота установки – 1,5 метра, расстояние от отопительной системы – от 2 метров.
5. В нижней трубе нагревающего модуля устанавливаются ТЭНы. Модули нужно зафиксировать в держателях таким образом, чтобы они не имели непосредственного контакта со стеной. Подключение модулей осуществляется параллельно при помощи силового кабеля. Кабель должен обязательно иметь силиконовое покрытие и термостойкость до 180 градусов.
6. Верхняя часть конструкции закрывается коробом из пластика.

Монтировать электрическое плинтусное отопление своими руками не рекомендуется. Все дело в сложной схеме подключения проводки, для обустройства которой требуется высокая квалификация и набор измерительных приборов.

Дизайн и область применения теплых плинтусов

Плинтусные обогреватели имеют довольно высокие декоративные качества. Они довольно компактны и приятны на вид, что позволяет использовать их для реализации самых разных дизайнерских решений. Плинтусная система хороша еще и потому, что места для ее установки требуется немного, поэтому никакого ущемления свободного пространства в помещении не происходит.

Благодаря своим характеристикам и способу обогрева размещать отопительные приборы плинтусного типа можно рядом с любыми объектами, находящимися в помещении – лишь бы они не мешали движению теплого воздуха. Кроме того, рассматриваемый тип устройств можно монтировать независимо от материалов изготовления пола и стен.

На рынке отопительных приборов плинтусные радиаторы представлены в широчайшей цветовой гамме, и подобрать вариант, оптимально подходящий под конкретный интерьер, не составит труда. Помимо устройств с гладкой поверхностью, можно найти и такие, поверхность которых будет имитировать текстуру различных материалов – камня, мрамора или дерева.

Наибольшая эффективность от использования плинтусных радиаторов достигается при их установке в угловых и торцевых помещениях, которые зачастую оказываются самыми холодными. Плинтусное отопление позволит компенсировать нехватку температуры. Рассматриваемый тип отопительной системы может с равным успехом применяться как в частных домах, так и в квартирах – например, для обогрева балконов.

Помимо жилых помещений, обогреватели плинтусного типа активно используются в общественных помещениях – например, в бассейнах, музеях, концертных залах и пр. Наиболее актуальными плинтусные устройства оказываются в случае с панорамными окнами во всю стену – для традиционных радиаторов места не остается, а вот теплые плинтусы устанавливаются без проблем.

Заключение

Теплые плинтусы – это современное и довольно эффективное решение для обогрева дома. Грамотное проектирование и качественно проведенный монтаж позволят создать надежную отопительную систему, которая сможет создать максимально комфортную атмосферу в жилом помещении.

плинтусные радиаторы в системе отопления

Необычная технология отопления, принципиально отличающаяся от привычных систем с радиаторами под окнами, дошла до нас из европейских стран недавно, хотя применяется там более двадцати лет. Название новшества говорит само за себя — тёплый плинтус, спрос на него растет благодаря техническим достоинствам и современному дизайну.

Все про разновидности плинтусного обогрева и особенностях его эксплуатации узнаете, прочитав предложенную нами статью. Мы расскажем о конструктивной специфике и правилах сооружения всех видов плинтусных систем отопления. У нас вы узнаете, где применяется греющий плинтус, какие модели популярны среди потребителей.

Содержание статьи:

• Принцип устройства плинтусного отопления
• Особенности плинтусного обогрева
• Объективно обо всех преимуществах и недостатках
• Монтаж теплого плинтуса
  • Сборка системы водяного обогрева
  • Сборка системы электрического обогрева
• Дизайн, область применения, цена
• Выводы и полезное видео по теме

Принцип устройства плинтусного отопления

Плинтусный обогреватель — это нагревательный прибор 140 мм в высоту и 30 мм в толщину, который размещают вдоль стен над полом по периметру комнаты.

Представьте, что известный всем нам большой радиатор отопления уменьшили и растянули — упрощенно конструкцию можно описать именно так.

Требуемая мощность собирается из нагревательных секций разной длины, теплый плинтус не только обогревает комнату, но и подсушивает влажный низ стен и углов

Материалы для производства используются самые теплопроводные и, соответственно, дорогие — алюминий, медь, латунь. Внешне термоплинтус представляет собой короб из алюминия, внутрь него помещен греющий элемент — две медные трубки с нанизанными на них латунными, медными или алюминиевыми пластинками (ламелями).

Наружный диаметр трубок — 13 мм, внутренний — 11 мм. Греющие модули стыкуются между собой, стыки соединяются медной пайкой или обжимными гайками, в углах используются специальные поворотные детали — полиэтиленовые или медные

В зависимости от теплоносителя различают жидкостные и электрические теплые плинтусы:

• в жидкостных циркулирует вода или антифриз, на 1 погонный метр приходится 0,34 литра жидкости, диапазон температуры — от 50 до 85 °C, температура задается вручную на коллекторе или автоматически;
• в электрических параллельно подсоединяются ТЭНы, их работа регулируется терморегулятором с встроенным температурным датчиком, определяющим степень нагрева воздуха в помещении.

Нагревательные модули надеваются на заднюю алюминиевую пластину, которая крепится к стене непосредственно над полом. Снаружи конструкция закрывается лицевой пластиной — тоже из алюминия.

Теплоноситель подводится от распределительного коллектора. Распределительный коллектор комплектуется счетчиками расхода, кранами (сливными, отсечными), автоматическими воздухоотводчиками, термометрами, манометрами — все это нужно для контроля и регулировки отопительной системы. Безопасный нагрев поверхности плинтуса — 40°С, максимальный — 80°С,  воздух в помещении прогревается до 20-24°С.

В нижней и верхней частях предусмотрены прорези. Холодный воздушный поток заходит снизу внутрь корпуса, нагревается там, проходя между горячими пластинами, и снова выходит наружу, но через верхнюю прорезь.

В водяном термоплинтусе теплоноситель движется внутри теплообменников по трубкам, а в электрическом функцию теплоносителя выполняет греющий кабель, проложенный аналогично

Производители плинтусного отопительного оборудования заявляют теплоотдачу в пределах 200 Вт на 1 метр длины, но чтобы достичь этого показателя в жидкостной системе, температуру теплоносителя надо поднимать до 65 ºС, а такой нагрев лицевой панели безопасным уже не назовешь.

Галерея изображений

Фото из

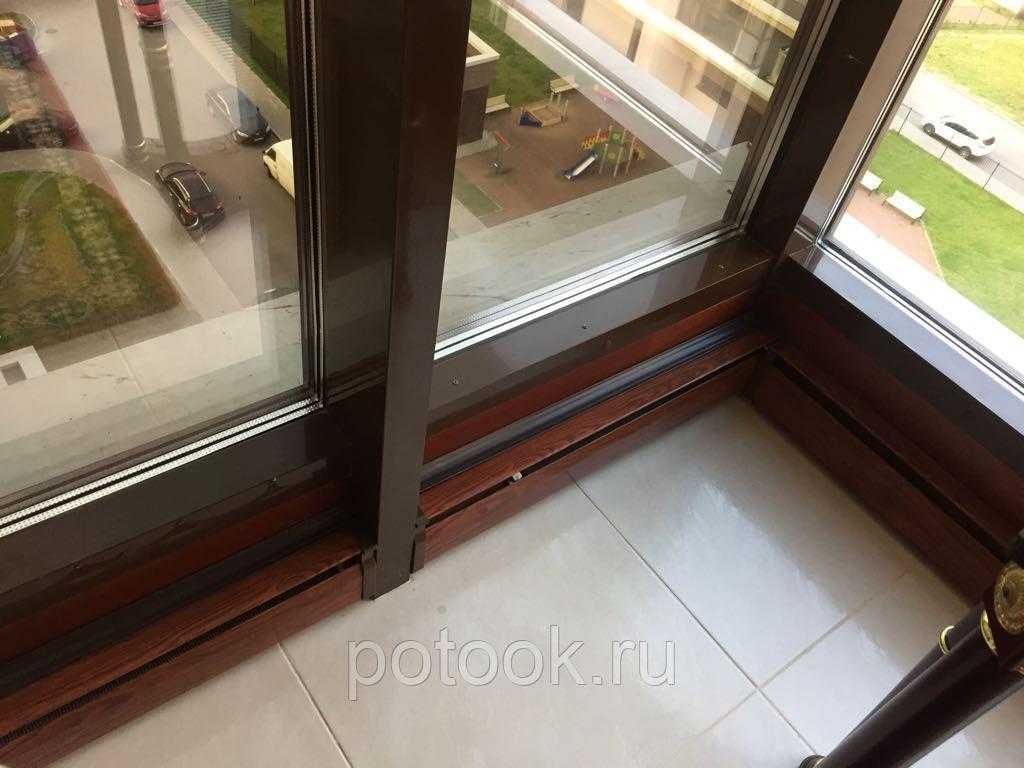

Теплый плинтус — отличное решение для обустройства помещений с панорамным остеклением: пристроенных к дому веранд, лоджий в мансардах, холлов частных домов и присутственных мест

Установка греющего плинтуса позволяет идеально замаскировать наличие отопительной системы

Монтаж теплого плинтуса позволяет убрать радиаторы там, где они действительно будет мешать, но при этом обеспечить помещение теплом

Для установки плинтусной греющей системы нет никаких ограничений. Ее можно монтировать в городских квартирах, загородных домах, торговых, спортивных комплексах, медучреждениях, детских садах

Греющий плинтусный вариант может служить основным источником тепла и применяться в качестве дополнения радиаторного контура

Плинтусный отопительный контур обеспечивает равномерную подачу тепла в помещение, при этом экономно расходует энергию

Греющий плинтус идеально вписывается в любое дизайнерское решение, сочетается с деревянными стенами и всеми видами отделки

Плинтусные отопительные контуры занимают минимум пространства, потому активно используются в малогабаритных помещениях, в узких прихожих, на обустроенных лоджиях

Греющий плинтус в обустройстве веранды

Лучший способ скрыть систему отопления

Безопасный вариант отопительной системы

Плинтусная обогревающая система в квартире

Применение в качестве дополнения

Система равномерного распределения тепла

Сочетаемость с любым интерьерным решением

Миниатюрные габариты системы

Особенности плинтусного обогрева

Отопление с момента его изобретения и до сегодняшних дней делится на два вида — конвекционное и панельно-излучающее. В первом случае от горячей поверхности отопительного прибора (радиаторной батареи, конвектора) сначала нагревается воздух, после чего он циркулирует в помещении и постепенно его нагревает.

Во втором случае первоначально греются предметы в помещении, а воздух прогревается от них полезным инфракрасным излучением, не высушивающим воздух, не вытравляющим из него кислород, и этот процесс вторичен.

Среди давних примеров — печи в деревенских домах, изразцовые печи в старинных особняках, в современной интерпретации — полы с подогревом, а вот как быть с плинтусным отоплением и к какому виду отопления его отнести?

Обогрев помещения с применением теплого плинтуса позволяет обеспечить равномерную поставку тепла по высоте и площади обрабатываемого помещения

Обратимся снова к мнению производителей. Они в один голос утверждают, что излучаемое по периметру тепло поднимается от пола к потолку вдоль стен, равномерно их согревает и создает своеобразную завесу от холода, проникающего снаружи. Прогревшись достаточно, они сами начинают отдавать тепло.

На самом деле температура стен на разной высоте колеблется в интервале 26-30 ºС, а чтобы от них шла теплоотдача, поверхность должна быть нагрета значительно сильнее. Следовательно, разговоры об желанном инфракрасном тепле, исходящем от стен, не столько правда, сколько маркетинговый ход.

Плоскости термоплинтусов излучают максимум тепла на уровне ног. Это не просто приятно, но и оптимально для самочувствия и здоровья (+)

Более правильно утверждать, что термоплинтусы — тоже конвекторы с высокой температурой поверхности. Просто помещение более равномерно прогревается от теплых воздушных потоков, как исходящих вглубь комнаты непосредственно, так восходящих вдоль стен. Прогретые стены — гарантия того, что нигде на них вы не обнаружите ни сырости, ни плесени.

Справедливо также заметить, что по мере движения вверх количество тепла уменьшается, и это хорошо. Оно равномерно распределяется в помещении в нижней и средней зонах, в меньшей степени добираясь под потолок. Для людей такой микроклимат считается наиболее комфортным — они не мерзнут и не зябнут, но дышат при этом свежим и прохладным воздухом.

Объективно обо всех преимуществах и недостатках

Восходящий тепловой поток согласно физическому закону Коанда прижимается к стене. Не смешиваясь с остальным воздухом в комнате, он нагревает вертикальную поверхность. На высоте до полутора метров температура стены на несколько градусов выше, чем в комнате, и это создаёт тепловой комфорт для находящихся в ней людей.

В период отопительного сезона обогревательная система задействована 6-8 часов ежесуточно. Перемножив общую мощность на количество отработанных за месяц часов получаем показатель месячного потребления энергии.

Распределительный коллектор равномерно распределяет теплоноситель по отдельным контурам. Его выбор определяется рядом факторов — материалом изделия, пропускной способностью гребенки, давлением, энергопотреблением, возможностью дальнейшего расширения

Действительно ли плинтусные обогреватели экономят энергоресурсы благодаря невысокой температуре теплоносителя?

Ответом будет такой пример:

1. Площадь комнаты — 3, 5м х 5м (17,5 кв. метров), периметр — 17 м (за вычетом дверного проема — 16 м).
2. Объем помещения при высоте потолков 2,7 м: 17,5 * 2,7 = 47,25 куб. метров
3. Температура  на улице зимой — в среднем -10 ºC.
4. Для поддержания в помещении +20-22ºC при нормальной теплоизоляции требуется 1,5 кВт/час. Обогрев будет работать 7 часов в сутки.

С учетом 200 Вт на 1 метр длины при нагреве теплоносителя до 65 ºС (см. выше) получаем 200 Вт * 16 м =  3200 Вт  или 3,2 кВт. Поскольку этот расход вдвое завышен (3,2 кВт/1,5 кВт = 2,1), можно снизить температуру теплоносителя в той же пропорции: 65 ºС /2,1 = 31 ºС.

Рассчитаем месячное потребление электроэнергии: 1,5 кВт/час * 7 час. * 30 дн. = 315 кВт. Более достоверные результаты дает детальный теплотехнический расчет на основе полных исходных данных по объекту.

Если сравнивать по эффективности теплые пол и плинтус, то спорить можно хотя бы по той причине, что конвекторы с пола сразу нагревают воздух, а часть теплого воздуха от термоплинтуса забирает на себя внешняя стена, которая постоянно подпитывается холодом снаружи.

Тепло, расходуемое на постоянный обогрев холодных внешних стен — своего рода потери. Является ли компенсацией за это их сухость, отсутствие плесени, сырости? По этому вопросу тоже идут дебаты: одни говорят — да, другие указывают на то, что влажность в помещении регулируется  , а не отоплением.

Если водяные радиаторы соединить последовательно, теплоноситель остынет, пока обойдет весь периметр. Поэтому модули объединяются параллельно, каждая пара входящей и выходящей трубы выводится на коллектор отдельно

Что касается внешнего вида, то плинтусные короба, закрывающие отопление, действительно красиво смотрятся в интерьере, но вот при в помещении корпусной мебели возникают проблемы — обогнуть ее спереди не получается, а за ней у теплого воздуха нет свободы движения.

И по поводу абсолютного отсутствия в воздухе пыли стоит возразить — возможно, ее меньше, чем при циркуляции воздуха в традиционных отопительных системах, но она есть, поскольку конвекция присутствует.

В целом же можно заключить, что у плинтусных радиаторов отопления уже есть покупатели, и со временем их число будет увеличиваться. Ограничивающий фактор — чрезмерно высокая стоимость оборудования, что объясняется использованием в производстве меди, латуни, алюминия, т.е. дорогостоящих материалов.

И монтаж, если заказывать его у профессионалов, дешево не обходится. Плинтусная разводка труб является самой сложной из всех имеющихся водяных отопительных схем, но и в сборке электрических плинтусов кроется много нюансов.

Монтаж теплого плинтуса

Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.

Еще до приобретения необходимого оборудования нужно спланировать, и как разместить их по периметру комнаты.

Сборка системы водяного обогрева

Этап 1. Измеряем расстояние от точки, где будет расположен , до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.

Монтаж водяной системы плинтусного отопления: красный цвет — основной поток, синий — обратный. Труба обратного потока должна находится выше

Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.

Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.

Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.

Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.

Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки

Этап 6. Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы. Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении.

Как и всем коллекторным системам греющему плинтусу требуется , стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.

Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.

Сборка системы электрического обогрева

Для теплого плинтуса в электрическом щите надо сделать отдельный . Его мощность определяется количеством отопительных модулей.

Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.

Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление

Этап 2. Наклеиваем на стену изоляционную ленту.

Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы — 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м  напротив модулей системы и на расстоянии от них не менее 2 метров.

Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.

Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.

Этап 5. Сверху закрываем систему пластиковым коробом.

Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно

Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.

Дизайн, область применения, цена

Тонкие, изящные, гармонирующие с общей обстановкой обогреватели позволяют реализовывать самые нестандартные дизайнерские идеи.

Особенность плинтусной системы отопления состоит в том, что она совершенно не отбирает у помещения свободное пространство, и ее можно размещать рядом с мебелью, антикварными вещами, бытовой техникой, музыкальными инструментами.

Материал, из которого изготовлено половое покрытие и стены, тоже значения не имеет — порчи и вреда не будет.

Палитра из сотни цветов и оттенков дает возможность подобрать внешний вид корпуса по своему вкусу. По текстуре это может быть ровная и гладкая поверхность или имитация под гранитный камень, мрамор, дерево.

Плинтусный радиатор выравняет температуру в более холодных угловых и торцевых комнатах, этой технологией интересуются хозяева коттеджей и дачных домов, стремящиеся создать в своих жилищах изысканный интерьер. Да и в многоэтажках многие хотят сделать обогрев лоджий, балконов, и эта задача тоже легко решается с помощью подобной схемы отопления.

Где только ни используется плинтусный обогрев — в оранжереях и зимних садах, бассейнах и спортзалах, в зданиях музеев, концертных залах и т.п. В моде панорамное строительство, но вдоль стены, представляющей собой сплошное стекло, не поставишь.

Обширный ассортимент текстур и оттенков корпуса теплого плинтуса позволяет использовать его как элемент декора. В данном случае он слился в единое целое с наличниками двери

Традиционное отопление проигрывает и в помещениях с высокими потолками. Сколько ни нагревай их батареями, теплый воздух все равно будет стремиться вверх под потолок, оставляя прохладной нижнюю зону, а с помощью термоплинтуса ситуацию легко исправить.

Что касается цены, то покупка и монтаж теплого плинтуса сравнима со стоимостью . И то, и другое не обойдется дешевле, чем установка классической отопительной системы с батареями.

К сожалению, все энергоэффективные устройства дешёвыми не назовешь, но затраты окупаются. Чтобы не переплачивать лишнее, нужно заранее скомплектовать систему — каждый ее элемент имеет свою цену. Сделать это грамотно по силам только специалисту.

Выводы и полезное видео по теме

Видео #1. Как работает теплый плинтус:

Видео #2. Монтаж системы плинтусного обогрева:

Подведем итог: теплый плинтус — новая, эстетичная и надёжная разновидность отопительного оборудования, заслуживающая внимания.

Хотите рассказать о том, как вы собирали и монтировали плинтусный радиатор? Есть желание поделиться впечатлениями от эксплуатации плинтусного отопления или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Плинтусные радиаторы | Жилое водяное отопление

Советы по установке плинтуса/стеновых панелей Runtal

Спецификации отделения и настенных панелей (PDF)

Клапан и вентиляционные характеристики

Спецификации продукта

. более старый дом или здание, у вас больше шансов иметь стиль отопления, который был более популярен в прошлые десятилетия, например, дровяную печь, радиаторы или электрический плинтус.

Многие системы обогрева плинтусов представляют собой форму электрического обогрева, которая работает без воздуховодов и может быть дорогостоящей в эксплуатации.

Отопление плинтуса часто более эффективно, чем радиаторы, и они даже более эффективны, когда работают постоянно, а не включаются и выключаются.

Они также занимают ценную недвижимость по краям комнат в вашем доме, часто ограничивая расстановку мебели и домашнего декора.

Если у вас есть подогрев плинтуса, следует ли его заменить или оставить работать как можно дольше? Давайте взглянем.

Как работает обогрев плинтуса?

Плинтусное отопление включает в себя два вида систем отопления: электрические и водяные. Электрическое отопление плинтуса не требует центрального отопления или воздуховодов. Hydronic использует центральное отопление, но направляет горячую воду в плинтусные нагревательные элементы для обогрева помещения.

Плинтусные обогреватели обычно монтируются под окном на наружной стене, что способствует конвекции тепла. Обычно плинтусные обогреватели находятся под наружными окнами, где холодный воздух может попадать в систему отопления и нагреваться.

Электрическое отопление плинтуса

Первоначальные затраты на установку электрического обогрева плинтуса дешевле по сравнению с другими типами отопления, но в долгосрочной перспективе это может оказаться дороже, поскольку оно не так эффективно. Одна из причин заключается в том, что размещение плинтуса часто приводит к тому, что тепло покидает дом.

При электрическом плинтусном отоплении электрический ток проходит через устройство, когда оно включено, создавая тепло и нагревая помещение за счет пассивной конвекции, поскольку тепло естественным образом поднимается без использования вентилятора. Термостат, закрепленный на стене, или сам блок управляет блоком.

Прежде чем инвестировать в них, важно узнать о плюсах и минусах электрического плинтусного отопления. Имейте в виду, что когда температура на улице падает, ваши затраты на электроэнергию растут.

По хорошей оценке можно ожидать примерно пятипроцентного увеличения на каждый градус нагревателя выше 68°F. Чем больше вы готовы приспособиться к более низким температурам, накинуть дополнительный слой одежды или закутаться в одеяло, тем больше вы сэкономите с помощью электрического обогрева плинтуса.

Предупреждение. Если у вас есть электрическое отопление плинтуса, держите мебель и текстиль, например шторы, подальше от устройства, чтобы избежать опасности возгорания и обеспечить эффективную работу вашей системы.

Кроме того, имейте в виду, что толстые ковры или коврики могут мешать электрическому нагревателю плинтуса, поэтому убедитесь, что все хорошо подходит друг к другу, прежде чем тратить деньги на модернизацию.

Водяной плинтусный обогрев

Более энергоэффективный и редко встречающийся тип плинтусного отопления, называемый горячей водой или водяным плинтусным отоплением, который часто устанавливается с лучистым полом, использует бойлер для подачи горячей воды от блока к блоку по трубам. Система водяного нагревателя изолирует воду внутри системы и не требует какой-либо подзарядки для правильной работы.

Если вы требовательны к стилю или размеру, имейте в виду, что вариантов водяных обогревателей меньше. Наиболее распространенные длины варьируются от 35 до 94 дюймов, а варианты длины между ними ограничены.

В то время как плинтусные водонагреватели превосходны с точки зрения энергоэффективности, у них есть недостаток, когда речь идет о времени нагрева и достижении заданной температуры. С другой стороны, эти системы обеспечивают более продолжительное тепло, сохраняя тепло даже после выключения термостата.

Плюсы обогрева плинтуса

Несмотря на то, что они хорошо подходят для многих домовладельцев, важно понимать плюсы и минусы обогрева плинтуса, прежде чем приступать к работе. могут быть хорошими вариантами для обогрева старых домов, которые в противном случае пришлось бы модернизировать.

Они также могут быть вариантом для комнат в доме, которые нуждаются в дополнительном источнике отопления — например, в спальне на ночь.

Pro 1: Бесшумная работа

Преимущество обогрева плинтуса в том, что он работает тихо, в отличие от систем с принудительной подачей воздуха , которые периодически подают воздух. Это большой плюс при установке в спальнях. Они не будут негативно влиять на ваш график сна и не будут мешать вам спать из-за громких звуков.

Pro 2: простая установка

Обогрев плинтуса предлагает домовладельцам уникальный вариант обогрева, поскольку для установки не требуется воздуховод.

Так что, если вы живете в старом доме, в котором нет модных воздуховодов, не беспокойтесь. Плинтусное отопление можно легко установить без использования воздуховодов, что делает процесс установки довольно безболезненным.

Pro 3: Низкая стоимость установки

Обогрев плинтуса дешевле в установке, чем многие другие типы систем отопления, поскольку их очень легко установить. Так что, если вы надеетесь получить отопление в своем доме с меньшим бюджетом, то отопление плинтуса может быть идеальным для вас.

Pro 4: Хороший источник тепла

Отопление плинтуса является хорошим источником тепла для отдельной комнаты или дополнительным источником тепла для большого дома.

Pro 5: легко чистится

В отличие от сложной системы отопления, вентиляции и кондиционирования, плинтусное отопление легко очищается с помощью пылесоса. С этой задачей большинство домовладельцев могут справиться самостоятельно, не задумываясь. Кроме того, плинтусные системы отопления обычно требуют минимального дополнительного обслуживания для оптимальной работы.

Pro 6: Долговечность

Вы можете рассчитывать на то, что отопление вашего плинтуса прослужит 20 и более лет.

Минусы обогрева плинтуса

Итак, давайте углубимся в плюсы и минусы плинтусного отопления, а именно минусы.

Самым большим недостатком этой формы отопления является недостаточная эффективность и относительно высокая стоимость эксплуатации этих систем.

Некоторых домовладельцев беспокоит уровень влажности или запахи, исходящие от плинтусных нагревательных приборов, но чистый и правильно работающий блок не должен вызывать чрезмерную влажность или сухость воздуха, а также химические запахи или запахи гари.

Обратитесь к специалисту, если с вашей системой что-то не так.

Con 1: Дорогостоящая эксплуатация

По сравнению со многими другими видами отопления жилых помещений, плинтусное отопление не всегда является наиболее экономичным вариантом в каждом сценарии. Если рентабельность вашего отопления является вашей основной целью, попробуйте проверить некоторые другие варианты неэлектрического отопления, прежде чем переходить на электрическое отопление плинтуса.

Довод 2: занимает место

Обогрев плинтуса — не самая привлекательная вещь для плинтуса. Мало того, они занимают место вдоль ваших плинтусов, ограничивая место, где вы можете разместить мебель и домашний декор.

Con 3: без воздуховодов

В большинстве домов отопление проходит через воздуховоды. Это не относится к отоплению плинтуса, так как тепло производится от обогрева плинтуса, а затем выдувается в пространство.

Con 4: Нуждается в очистке

Отопление плинтуса становится менее эффективным, если его не чистить должным образом… так что убедитесь, что вы чистите свой плинтус так, как он должен быть очищен! Имейте в виду, что любая система отопления работает лучше всего, когда она правильно очищена, что включает в себя дорогостоящий блок HVAC. Всегда не стесняйтесь обращаться к своему доверенному специалисту по отоплению, если вы не знаете, как лучше всего очистить свое устройство.

Против 5: Нагреватели нагреваются

При изучении плюсов и минусов электрического обогрева плинтуса, или даже плюсов и минусов обогрева плинтуса в целом, это серьезный минус: обогреватели плинтуса выделяют тепло и часто сами нагреваются. Вам нужно оставить свободное пространство вокруг обогревателей плинтуса, чтобы убедиться, что они не повредят что-либо поблизости и не вызовут пожар.

Довод 6: наиболее эффективен при постоянной работе

Если вам нравится часто регулировать термостат или выключать его, а затем снова включать, когда это необходимо, то обогреватели плинтуса могут быть не самым эффективным вариантом для вас.

Обогреватели плинтуса, как правило, обходятся дороже, если вы регулярно меняете температуру. Хотя это не является большой проблемой для небольших изменений, это может быть проблемой для пользователей, которые любят вносить много изменений в термостат.
