Программа для проектирования электропроводки в квартире и частном доме

Составляем план электрики: обозначение электрики на чертежах

Первое, что придется освоить, это условные обозначения:

Еще до начала работ необходимо четко представлять, где будут располагаться выключателя, розетки и светильники. От этого будет зависеть, насколько функциональной будет электрика. Если не продумать хорошо это вопрос, то может оказаться, что часть розеток или выключателей окажутся загроможденными мебелью и придется раскидывать удлинители по всей квартире. Кроме того, необходимо продумать, какую технику вы планируете приобрести, чтобы предусмотреть достаточное количество розеток. Обсуждение этого вопроса в кругу домашних не будет лишним.

Электрик v7.0 — программа для проектирования и расчета

В этой статье хотелось бы рассказать о программе, которая будет полезна не только профессиональным электрикам, но и тем домашним мастерам, которые всерьез подходят к вопросам электрики в своем доме.

С помощью этой программы вы сможете:

• рассчитать мощность по 1ф/3ф току.
• рассчитать ток по 1ф/3ф мощности.
• по заданному сечению и условиям прокладки определить ток и мощность.
• рассчитать потери напряжения.
• рассчитать токи короткого замыкания.
• определить диаметр провода, кабеля, шнура и спецкабеля.
• определить сечение провода, кабеля, шнура и спецкабеля.
• проверить выбранное сечение на:

— нагрев.

— экономическую плотность тока.

— потери напряжения.

— корону.

• выбрать сечение провода, кабеля, шнура и спецкабеля при определенной прокладке и потерю напряжения для проводников до 1000 В при определенной длине.
• определить ток плавки материала проводника.
• определить сопротивление.
• определить нагрев.
• определить энергию электрической цепи.
• определить количество теплоты, выделяющейся в цепи(работа).
• рассчитать заземление, как одиночного так и контура.
• рассчитать промерзания грунта для работ по заземлению и прокладке кабелей.
• выбрать автоматы защиты.
• произвести расчет работ и выбор оборудования связанных с электрификацией.
• вычислить цену за n количество дней m количество Квт.

— по присоединенной мощности.

— по счетчику 220/380 В (с сохранением значений счетчика).

• светотехнический расчет.
• программа имеет встроенный прайс на электрооборудование. Имеется возможность редактирования прайса.
• работа с прайсами формата Excel специальной программой CU_prs и многое другое.

Сразу хочу сказать, что программа бесплатна, имеет понятный интерфейс на русском языке и не занимает много места. Скачать ее можно с официального сайта rzd2001.narod.ru/ или по ссылке в конце статьи.

Рис.1 Интерфейс программы electric7.0

Установку программы я описывать не буду, так как это не должно вызвать никаких сложностей, лучше на на небольшом примере покажу работу с программой.

Например нам надо рассчитать сечение кабеля для нагрузки мощностью 3 кВТ при однофазной сети. Выбираем нужное напряжение, длину, способ прокладки и количество жил провода и мощность, после чего нажимаем кнопку Расчет по I/P.

После чего программа рассчитает электрический ток и необходимое сечение провода для указанной длины.

Как видите, все просто.

Программа очень функциональная и помогает облегчить жизнь при электрических расчетах, так что советую всем.

Поделиться в соц. сетях

Типовые схемы

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

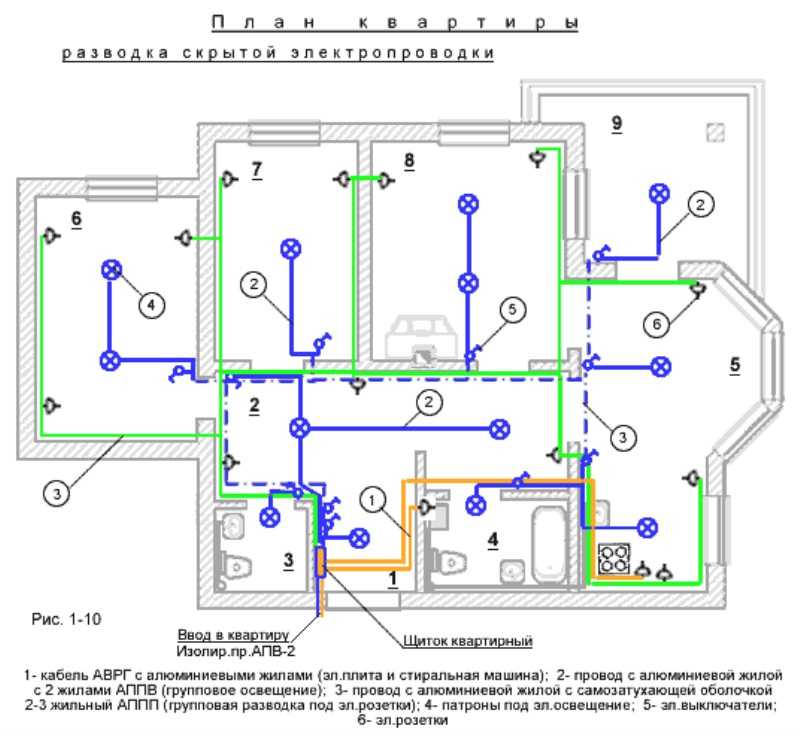

Последовательность монтажа электропроводки скрытого типа

Скрытая электропроводка монтируется в той же последовательности, что и открытая, только ее проводят внутри стен или в полу. Сначала нужно установить распределительный ящик для проводных линий, к нему подключаем основной провод питания.

Затем устанавливают рубильники в распределительный ящик и подводят к ним провода, которые будут находиться внутри помещения. Нужно отмерить запас провода, проложить внутренний канал и на расстоянии полтора метра установить в этом месте первую распределительную коробку.

В ней нужно выбрать основные провода по сечению в зависимости от того, куда будет идти провод, выбрать толщину сечения провода. К кухне, прачечной ведутся провода более толстого сечения от 2.5 мм. В зал, спальню ведутся провода более тонкого сечения от 1.5 мм.

Внутренние каналы нужно прокладывать в изоляционных трубах, переходя из комнаты в комнату не забывать ставить распределительную коробку и в ней обязательно оставлять запас провода. Соединения проводов должны быть легкодоступными и прочно изолированными. Розетки должны иметь дополнительную защиту от детей и от попадания влаги.

Не стоит забывать о том, что провода должны монтироваться в специальные кабель каналы для доступности их демонтажа. Всегда стоит помнить, где был проложен кабель, так как при последующем ремонте в эту стену могу вбиваться гвозди и вкручиваться шурупы. И это может привести к повреждению электропровода, что приведет к короткому замыканию в электросети.

Расчет сечения провода по мощности

Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

Таблица расчета сечения кабеля

• провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.6 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
• провод ВВГ-2*66 – двухжильный кабель с сечением 0.25 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
• провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.25 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
• провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0. 15 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
• провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.4 квадратных сантиметра, он нужен для подключения электроплиты.

Выбор проводов и способа прокладки

Необходимо внести в программу все имеющиеся данные, и она сама нарисует схему электропроводки. В этом же окне указываем, какой вид проводки будем проводить: открытую электропроводку или прокладку в трубе и коробах, а также в лотках пучками.

Предложены варианты использования 3х и 4х жильных проводов в трубе и коробах, а также в лотках пучками. И одного 2х и 3х жильного в той же последовательности.

Сразу при расчете данной схемы в этом же окне выбираем материал кабеля – медь или алюминий. Алюминий использовался ранее в старых квартирах, но в правилах ПУЭ наложили ограничения на его применение. Сегодня самый надежный и актуальный выбор материала для электропроводки в доме и квартире — медь.

Тут же в окне указываем, какой вид схемы электропроводки нужен: здесь предложено 4 варианта схемы, и естественно указываем стандартное напряжение. Ну, а если схема нужна для предприятия, то и напряжение, и его мощность пишем такую, которая требуется по строительному проекту, и обязательно указываем площадь всего производственного помещения.

Пример электропроекта

Давайте подробнее рассмотрим каждый лист стандартного электропроекта и информацию, размещенную там.

Титульный лист электропроекта

Титульный лист электропроекта – это начальная страница, на которой помещены основные сведения, такие как: город, название проекта, наименование организации, которая делала проект, данные о заказчике, адрес объекта, подписи сторон, год создания и некоторые другие.

Акт разграничения балансовой принадлежности и эксплуатационной ответственности

В акте балансовой принадлежности инженерные сети разделяются по признаку собственности или иного законного владения, иными словами определяется кому принадлежат те или иные части инженерных сетей. В акте эксплуатационной ответственности сети разделяются по признаку возложе¬ния бремени содержания инженерных ком¬муникаций, проще говоря кто будет обслуживать те или иные участки сетей.

Чаще всего границей балансовой принадлежности является внешняя граница стены дома, а граница экс¬плуатационной ответственности может:

— устанавливаться по соглашению сторон

— совпадать с местом соединения коллек¬тивного(общедомового) прибора учета с соответствующей инженерной сетью

— совпадать с границей балансовой при¬надлежности

Пример типового акта разграничения балансовой принадлежности и эксплуатационной ответственности, вы можете найти в интернете.

Лист общих данных электропроекта и пояснительная записка

На листе общих данных электропроекта чаще всего располагаются: общее содержание проекта с нумерацией листов, ссылки на используемые стандарты, нормы и правила и общие требования которым соответствует проект.

В пояснительной записке указаны все особенности и примечания к данному электропроекту.

Однолинейная схема электроснабжения

Однолинейная схема электроснабжения – это такой вид начертания схемы электроснабжения объекта, при котором, для наглядности, трехфазное подключение представлено в виде одной линии, при этом на схеме так же размещены секции и системы шин, коммутаторы, трансформаторы и устройства защиты.

Однолинейная схема электроснабжения это один из основных элементов электропроекта, на ней указаны все приоритетные параметры данной системы электроснабжения, в числе которых: мощность, количество и номиналы защитной автоматики, с указанием нагрузок, действующих на них, количество групп оборудования, тип используемого кабеля и многое другое.

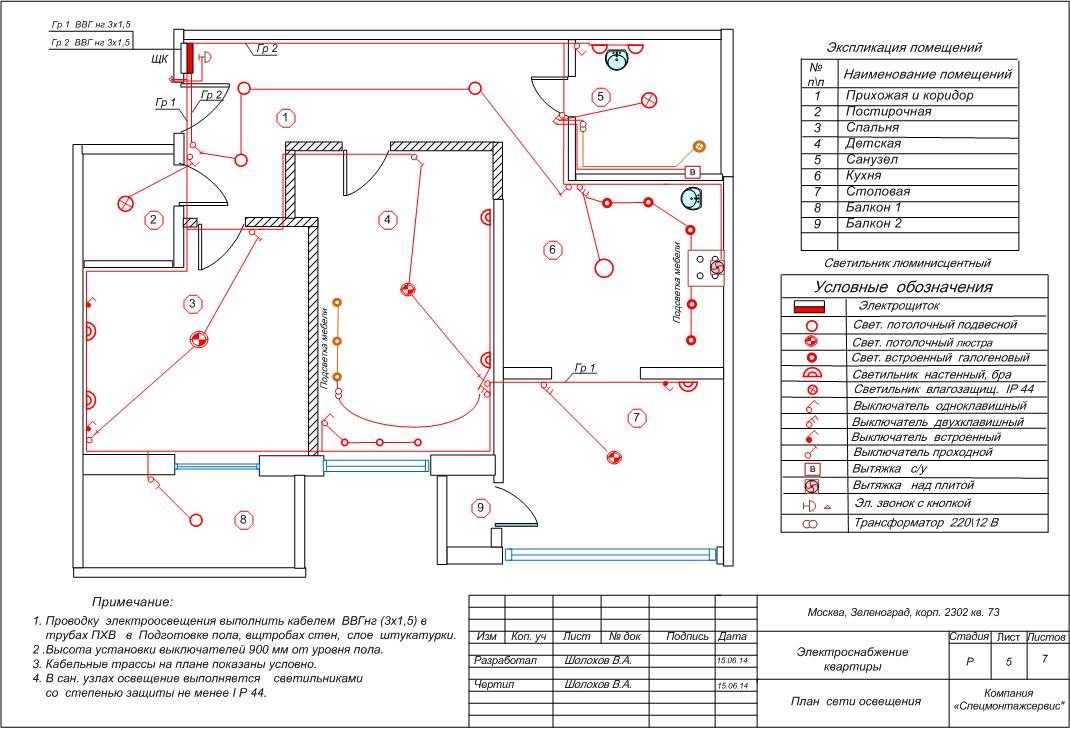

План сети освещения

План освещения электропроекта содержит выполненную в масштабе схему объекта, с обозначением на ней всех осветительных установок с электрической частью.

Проще говоря, на плане освещения показаны все осветительные приборы (люстры, бра и т.п.) и органы управления (выключатели, диммеры, переключатели и т. д.) и обозначена их связь. Так же на листе со схемой обязательно присутствуют все условные обозначения и примечания к чертежу.

План розеточной сети

План розеточной сети содержит выполненную в масштабе схему объекта, с обозначением электрощита и всех силовых и обычных розеток объекта, различного силового оборудования (электроплиты, кондиционеров, обогревателей и т.п.).

Так же, довольно часто, план розеточной сети включает в себя розетки слаботочных сетей (тв, интернет и т.п.). На данном листе со схемой обязательно присутствуют все условные обозначения и примечания к чертежу.

Схема дополнительной системы уравнивания потенциалов

В каждой квартире должна быть организована дополнительная система уравнивания потенциалов. К элементам, входящим в нее относятся — водопроводные трубы, ванны, мойки и прочие объекты ванных комнат хорошей электропроводимости, все они должны быть подключены к шине PE или PEN в электрощите. На этом листе в проекте электроснабжения, отображены все необходимые подключения оборудования к шине PE или PEN электрощита, в рамках дополнительной системы уравнивания потенциалов.

Спецификация оборудования

На листе спецификации оборудования проекта электроснабжения находится перечень всего необходимого для реализации проекта электрооборудования, его тип, количество, номинал, рекомендуемые модели и т.д.

Вот краткое описание основных листов стандартного электропроекта. В зависимости от проектной организации и конкретного проекта, могут быть незначительные различия в компоновке листов, возможно разбиение некоторых листов на несколько, например, розеточная группа и слаботочные сети на различных листах и т.д., но в целом, структуры всех электропроектов похожи.

Где скачать данный сервис

«Электрик» — компьютерное приложение для проектирования электропроводки в квартире для мастеров. Это многофункциональный софт, благодаря которому можно выяснять токовую мощность с напряжением и сопротивлением, энергопотреблением и другими данными в электроцепи. В сервисе есть редактор для создания планов электропроводки в стройварианте. Данный софт бесплатный. Он находится в свободном доступе для скачивания, как и другие программы для электриков и проектировщиков, поэтому скачать его можно на стене любого портала. Важно отметить, что есть аналогичные сервисы для смартфона, но их функционал урезан. Он ограничивается конвертацией и нахождением базовых величин электроэнергии.

Вам это будет интересно Какой лучше стабилизатор напряжения для дома, отзывы

Скачка компьютерной программы

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4. 1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5.1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

6 из лучших программных приложений для оценки электрических характеристик

Оценка электрических характеристик неумолима по сравнению с другими видами деятельности по оценке строительства. Если проект не очень простой, быстрые и грубые приближения с использованием единиц измерения в квадратных футах могут дать совершенно неточные результаты. Ставки на кабелепроводы, электропроводку и узлы будут слишком высокими, и вы потеряете работу, или слишком низкими, и вы потеряете деньги — плохая новость для универсального подрядчика и катастрофа для специалиста по электрике.

Поэтому точность при расчете электрических параметров имеет первостепенное значение. Так и быстрота. Например, если показатель успешности вашей заявки составляет 10 процентов, вам нужно будет подать заявку на 10 проектов, чтобы выиграть один из них. Тем не менее, каждое из ваших 10 предложений должно быть точным и вовремя доставлено вашему потенциальному клиенту. Вы также можете иметь дело с множеством продуктов и тарифов на оплату труда, а это означает, что вам нужна актуальная информация о ценах и надежный способ записи и расчета количества для определения общей стоимости.

Программное обеспечение для расчета электрических параметров может помочь в решении этих задач. Наш выбор из шести программ для оценки электрических характеристик охватывает широкий диапазон бюджетов и функций. Однако программное обеспечение, которое подходит вашему конкуренту, может не подойти вам, и наоборот. Небольшое время, потраченное на размышления о том, что вы хотите от программного обеспечения для оценки электрических характеристик, может дать вам ценный старт, поскольку вы оттачиваете приложение, которое подходит именно вам.

TurboBid — это доступная по стоимости программа для расчета различных строительных работ. Как и другие наши решения в этом списке, TurboBid имеет впечатляющий послужной список и положительные отзывы пользователей и экспертов. Программное обеспечение предлагает как электрические, так и сантехнические функции оценки. Он хорошо приспособлен для нового жилищного строительства, проектов многоквартирного строительства, реконструкции и более легких коммерческих и промышленных работ. Он содержит десятки тысяч артикулов и предварительно определенных сборок с ценами как на материалы, так и на работу. Программное обеспечение создает профессиональные пакеты предложений для конкретных проектов, а также книги с фиксированной ставкой для сервисных работ.

TurboBid гордится своей гибкостью. Совет поставщика подрядчикам, которые хотят добиться успеха, заключается в том, что они должны использовать систему оценки, которая позволяет им создавать оценки и счета для всех видов работ. Он также подчеркивает важность удобства для пользователя с интерфейсом, облегчающим обучение использованию программного обеспечения, интерактивным онлайн-обучением от службы поддержки клиентов, помощью в чате в реальном времени и онлайн-видеоуроками.

Скорее всего, он понравится небольшим и средним подрядчикам по электроснабжению или специализированным подрядчикам по электроснабжению, цены на TurboBid в настоящее время начинаются от 1,29 долларов США.5 за одноразовую лицензию на программное обеспечение для одного пользователя или ежемесячную подписку за 99 долларов.

Исходные данные из планов и чертежей проекта являются неотъемлемой частью большинства оценок. Viewpoint For Estimating позволяет пользователям использовать цифровую технологию взлета, чтобы перейти от медленной бумажной оценки к быстрой полностью электронной оценке. Точность и прибыль могут быть улучшены для подрядчиков, работающих над электрическими оценками, HVAC, механическими или сантехническими проектами. Взлетный модуль позволяет интегрировать файлы САПР и напрямую использовать платы дигитайзера и стилусы. В частности, Viewpoint For Estimating предлагает распознавание фигур, чтобы помечать символы и фигуры на планах, а затем автоматизировать количественный подсчет.

Viewpoint также интегрируется с Microsoft Excel и предлагает возможность планирования «Что, если», чтобы быстро увидеть влияние изменений в товарах и ценах на общие затраты и прибыльность. Предприятия, которые, вероятно, увидят привлекательность Viewpoint For Estimating, — это специализированные фирмы MEP и другие строительные фирмы, которые уже используют технологии в других местах.

Цены на это относительно продвинутое и специализированное программное обеспечение для расчета доступны по запросу, что является обычным подходом для поставщиков, стремящихся к среднему и верхнему уровням рынка программного обеспечения для расчета электрических параметров.

Помимо функций, позволяющих значительно сократить время, необходимое для проведения оценок, Vision InfoSoft также нацелена на снижение затрат и повышение рентабельности. Приложение включает в себя большую базу данных материалов с ценами на материалы EPIC для сравнения более 2 миллионов электрических элементов и более 100 каталогов производителей. Оптимизация стоимости является частью возможностей Vision InfoSoft, позволяя легко изменять стоимость материалов и труда, а также настраивать методы проводки, типы проводов и кабелепроводов, а также фитинги.

Настройка в Vision также распространяется на создание новых сборок «на лету» и определение нескольких единиц труда для каждой позиции для легкой настройки ставок. Индивидуальные съемные модули упрощают съемку распределительных цепей, освещения, электропроводки и т. д., в том числе прямые съемы с цифровых планов. Программное обеспечение доступно в версиях Classic, Plus и Pro, с классической версией начального уровня и Pro в качестве флагманской версии, предлагающей максимальную гибкость и возможности редактирования ставок. Эти версии удовлетворяют потребности специализированных электромонтажных компаний, выполняющих мелкие, средние или крупные работы.

Цены недоступны.

Компания McCormick Systems, специализирующаяся на рынке оценки электрических характеристик, предлагает ряд программных решений, предназначенных для удовлетворения различных потребностей в области оценки. Все версии включают базу данных с более чем 55 000 электрических элементов и более 25 000 готовых сборок. Ценообразование может быть обновлено с использованием ряда основных источников ценообразования, а ставки на единицу труда могут устанавливаться в соответствии со средними показателями по стране и всеми уровнями NECA (Национальной ассоциации подрядчиков по электротехнике). Программное обеспечение охватывает ряд работ по заключению контрактов на электроснабжение, включая низковольтное оборудование, передачу и распределение, HVAC, наблюдение и установку пожарной сигнализации.

WIN 1000 начального уровня — это предложение поставщика для небольшого или нового подрядчика. WIN 3000, для малого и среднего подрядчика, предлагает несколько уровней ценообразования и труда, несколько оконных взлетов и расширенный контрольный журнал для отслеживания ваших действий по оценке. WIN 4000 добавляет инструменты управления проектами и сравнение цен поставщиков для малых и крупных подрядчиков, в то время как WIN 6000 расширяет простоту использования, охватывая работы от небольших жилых домов до тяжелой промышленности, а также передачи и распределения.

Цены предоставляются по запросу.

С Accubid Classic поставщик Trimble стремится к более высокому уровню. Accubid — это программное решение для оценки электроснабжения, которое упрощает весь рабочий процесс управления строительством, от оценки до покупки, управления заказами на изменение, управления проектами и выставления счетов. Бесшовная передача данных от одной задачи к другой является целью, уменьшая или устраняя повторный ввод данных. Интеграция дигитайзера, автоматическое масштабирование и интеграция файлов САПР с возможностью динамического взлета дают возможности интеграции с Accubid BIM (информационное моделирование зданий). Простое создание пользовательских сборок «на лету» также делает оценку быстрой и гибкой. Затем Accubid интегрируется с другим программным обеспечением для управления строительством, таким как Sage Timberline Office, Excel и QuickBooks. Встроенные функции управления проектами включают контроль документов и управление контрактами.

Accubid подходит для подрядчиков, занимающихся оценкой средних и крупных коммерческих, промышленных или многоквартирных жилых проектов, и имеет базу данных, содержащую более 33 000 элементов и 9 500 сборок. Каждый элемент также имеет связанные единицы труда, коэффициенты труда, коды отслеживания труда и коды затрат. Продукт также имеет впечатляющую серию наград NECA.

Цены предоставляются по запросу.

Несмотря на то, что ConEst Intellibid сама по себе является популярной системой, она также фигурирует в списках любимых программ для расчета электрических параметров, составленных экспертами и консультантами. Можно провести оценку большинства или даже всех типов электротехнических проектов, включая электропроводку для жилых, коммерческих и промышленных объектов, установки низкого и высокого напряжения, кабели для передачи данных и телекоммуникации, видеонаблюдение, пожарную сигнализацию, установки безопасности и конфигурации солнечной энергии.

Существует четыре версии продукта: большая база данных, содержащая более 125 000 элементов, 50 000 готовых сборок и 500 000 готовых вариантов сборки являются стандартными для всех версий. Intellibid Lite уже представляет собой полный пакет для оценки, к которому Intellibid Plus добавляет технологию Smart System для более быстрой оценки. Например, Smart Substitution, функция Smart System, управляет изменениями материалов в течение нескольких секунд и одновременно проверяет соответствие строительным нормам.

Intellibid Pro и Intellibid Design Build добавляют дополнительные функции. Intellibid также анализирует погоду и условия на рабочей площадке, чтобы рассчитать потребности в рабочей силе в зависимости от сложности установки. Intellibid подключается к другому модулю, SureCount (приобретается отдельно) для более быстрого подключения электрических и низковольтных кабелей, а также кабелей передачи данных. Средние и крупные подрядчики и специалисты по электромонтажным работам, вероятно, оценят «ум» и производительность программного обеспечения Intellibid, начиная с версии Lite.

Цены предоставляются по запросу.

Дополнительные опции для программного обеспечения для расчета электрических параметров

Вместо этого наш список из шести мог бы быть первой десяткой. Несмотря на то, что оценка электрических параметров является специализированным предметом, выбор программных решений широк. Вот еще четыре, которые добавляют больше выбора с точки зрения бюджета, профилей пользователей и многопользовательского доступа:

• 1st Choice Electrical Estimating . Это решение предлагает создание пользовательских сборок, инструменты расчета цен и опции для многожильных фидеров и HVAC. 29 долларов9.95 для пользовательской лицензии, он предназначен для подрядчиков, работающих на жилых и коммерческих работах, хотя есть сопутствующий продукт Residential Estimator (99,95 долларов США) для домашних работ на одну семью.

• ACES Pro . Программное обеспечение ACES Pro, написанное оценщиками для подрядчиков по электроснабжению, предоставляется по подписке и доступно по цене от 49,99 долларов в месяц. Как пользователь, вы платите за ACES Pro только по мере необходимости, так как план подписки можно приостановить в любое время без штрафов за пропуск месяцев.

• Джефф Сила! Оценщик . Power! Для малых и средних электротехнических подрядчиков. Estimator подчеркивает удобство и простоту использования, а также функциональность. Например, встроенные цены могут быть изменены индивидуально или глобально на один и тот же процент. Цены также могут быть изменены на лету и обновлены непосредственно из компьютеризированной службы ценообразования, такой как TRA-SER. Мощность! Оценщик стоит 999 долларов.

• Красный носорог . Веб-решение Red Rhino предлагает пользователям круглосуточный доступ и возможность подключения в любом месте, где есть доступ в Интернет. Система оценки электроснабжения также включает функции для управления заказами на изменение, заказами на покупку, управлением проектами и выставлением счетов. Подрядчики, оценивающие небольшие и крупные жилые проекты, коммерческие проекты и проекты легкой промышленности, могут быть заинтересованы в этом решении по цене 75 долларов в месяц с начальной стоимостью 149 долларов.настроить плату.

Заключение

Хотя программное обеспечение для расчета электрических параметров вашей мечты может быть в списке выше, помните, что все эти приложения по-прежнему зависят от качества вводимой в них информации. Подрядчики, работающие над более крупными проектами, могут иметь преимущество, поскольку строительные планы могут быть более подробными и более тщательно проверенными на этапе проектирования. Напротив, оценщикам жилых помещений, возможно, придется иметь дело со скудными чертежами домов, которые требуют некоторой детективной (или проектной) работы перед использованием программного обеспечения для оценки, даже если в целом имеется меньше электрических предметов, с которыми нужно работать.

Функциональность меняется в зависимости от производителя и версии. Есть определенная правда в том, что «вы получаете то, за что платите». Тем не менее, как мелкому подрядчику, вам может просто не понадобиться высокоразвитое интегрированное программное обеспечение для оценки рабочих процессов, от которого у крупных игроков текут слюнки. Однако есть один аспект, который волнует всех: пользовательский интерфейс программного обеспечения для расчета электрических параметров. Скриншоты и описания продуктов могут дать вам лишь намек на то, каково это на самом деле — использовать данный продукт. Ищите пробную версию (желательно бесплатную и с полной функциональностью на ограниченный период), которую вы можете протестировать, прежде чем сделать выбор. Пробовали ли вы какие-либо из этих программ для расчета электрических параметров? Ваше мнение? Я что-то пропустил? Оставьте свои мысли в комментариях ниже!

Расчет электрической нагрузки для жилой панели

» Домашняя электропроводка
» Справочник по электропроводке

» Обучение электриков

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Онлайн-интерактивный калькулятор электрической нагрузки для жилых помещений

Узнайте, чем делятся другие, на Спросите электрика:
Отличный ресурс! Кен из Шелби, Северная Каролина

Краткое руководство по калькулятору электрической нагрузки
Расширенный Опытные электрики Объяснение не требуется.	Промежуточный Инспекторы и учителя Краткие пояснения, которые помогут вам начать работу.	Новичок Домовладельцы и студенты Подробные пояснения, которые помогут вам разобраться.

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.
