Виды профилей и деталей для конструкций из гипсокартона
Профили изготавливаются из оцинкованной стали. Толщина профиля составляет 0,5-0,6 мм. Если планируется использование профилей толщиной 0,5 мм, то нужно знать, что такой профиль значительно ослабляют жесткость каркаса, при этом шаг монтажа профиля должен составлять 40 см (при стандарте шага 60 см для стеновых конструкций). Что составляет разницу 50%, при минимальной разнице в цене.

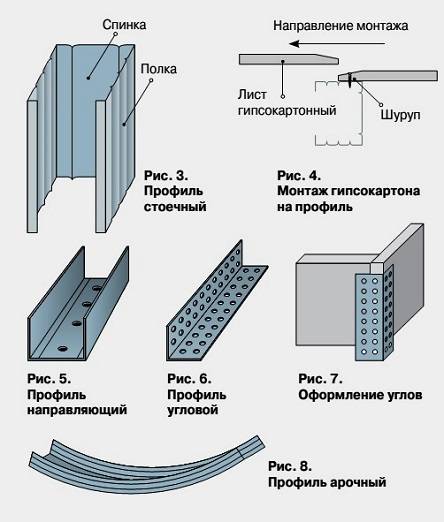

Профиль монтажа гипсокартонных конструкций. Подразделяются на несущие «С» образные и направляющие «U» образные.
Несущие профили используются для крепления на них гипсокартонных листов и подразделяются на:
- CD– облицовочные и потолочные
- CW– стеновые и перегородочные
Направляющие профили применяют для стабилизации и выравнивания в них несущего профиля и подразделяются на:
- UD– направляющий для CD профиля
- UW — направляющий для CW профиля
CD Профиль
|
CD 60*27*L mm, L=1.
| |
|
Примечание:
CD профиль предназначен для формирования каркаса подвесных потолков и облицовки стен. Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций. Как правило, используется совместно с направляющим UD профилем.
| |
|
Расход:
Потолок из гипсокартона на одноуровневом металлическом каркасе: Норма расхода на 1 м2 — 2,9 пог.м.
Потолок из гипсокартона на двухуровневом металлическом каркасе: Норма расхода на 1 м2 — 3,2 пог.м.
Облицовка из гипсокартона на каркасе из профиля CD: Норма расхода на 1 м2 — 2,0 пог.м.
| |
14; 2.6; 3.0; 3.5; 4.0 mUD Профиль
|
UD 28*27*3000 m
| ||
|
Примечание:
Служит направляющим элементом для профилей CD 60/27 при монтаже каркаса подвесного потолка, а также облицовки стен.
| ||
|
Расход:
Потолок из гипсокартона на одноуровневом металлическом каркасе: Норма расхода на 1 м2/длина периметра.
| ||
Применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе гипсокартона. При монтаже каркаса подвесного потолка профиль UD крепится по периметру помещения на стенах. В случае установки каркаса облицовки профиль крепится к полу и потолку.CW Профиль
|
CW 50; 75; 100*50*L mm, L=2.6; 2.75; 3.0; 3.5, 4.0; спец.
| ||
|
Примечание:
Стоечные профили имеют С-образную форму и служат, как правило, в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных перегородок и облицовок.
| ||
|
Расход:
Перегородка из гипсокартона с обшивкой на каркасе из профиля CW и UW:
Облицовка из гипсокартона на каркасе из профиля CW и UW:
| ||
Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе гипсокартона. Обычно используется совместно с направляющим UW профилем одного типоразмера.UW Профиль
|
UW 50; 75; 100*40*3000
| ||
|
Примечание:
Металлические UW профили имеют “U”-образную форму и служат в качестве направляющих элементов для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок.
| ||
|
Расход:
Перегородка из гипсокартона с обшивкой на каркасе из профиля CW и UW:
Облицовка из гипсокартона на каркасе из профиля CW и UW:
| ||
Применяется для устройства каркасов межкомнатных перегородок, облицовок и других конструкций на основе гипсокартона. Как правило, служит направляющим элементом для стоечного профиля соответствующего типоразмера. Монтируются в паре с соответствующими по типоразмеру профилями CW.UA Профиль. Усиленный для дверных проемов, санузлов. 2.0мм
|
UA 50; 75; 100*L, L=3.0, 4.0m
| |
|
Примечание:
Профили UA используются для формирования дверных проемов и для крепления тяжелого оборудования санузла.
| |
Профили UA могут монтироваться в помещении как несущие опоры (для крепления электрических бойлеров, лабораторных шкафов или классных досок). Допустимая нагрузка составляет 1,5 кН на один метр стены. Профили UA обеспечивают возможность создания больших по размеру пролетов «защемленных» потолков и увеличения расстояния между подвесками для потолочной системы.|
|
|
|
|
|
CD 01
|
CD 05
|
CD 09
|
Амортизационная лента
|
|
Служит для соединения (наращивания) потолочных профилей и применяется с профилем CD 60/27.
|
Применяется с тягой подвеса для крепления профилей CD 60/27.
|
Предназначен для крепления несущих профилей к основным профилям в подвесном потолке.
Применяется с профилем CD 60/27
|
Это амортизационная лента, которая применяется для плотного соединения металлических профилей каркаса облицовок и перегородок с несущими строительными конструкциями в местах примыкания, а также обеспечения требуемой звукоизоляции.
|
|
|
| ||
|
CD 11
|
CD 12 (CD14)
|
CDP
|
SC (SA)
|
|
T-образный соединитель. Предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке.
|
Предназначен для закрепления (подвески) потолочных профилей к несущим конструкциям. Закрепляется на базовом основании анкерным элементом (ж/б потолок) или дюбелем (стена). Потолочный профиль CD 60/27 крепится к подвесу шурупами типа Li.
|
Предназначен для крепления несущих отрезков потолочного профиля к основным профилям в подвесном потолке. Применяется с профилем CD 60/27.
|
Используется для подвеса с зажимом. Закрепляется через петлю на базовом ж/б перекрытии анкерным элементом.
|
При монтаже допускает регулировку положения профилей по высоте.
Применяется с профилем CD 60/27.Добавить комментарий
Виды профилей для гипсокартона CD, UD, СW и различия между ними по характеристиками и назначению
Полотна гипсокартона нуждаются в защите каркасными изделиями по торцевым сторонам (или по так называемому хребту). Усиление делается при помощи специального металлического профиля, предварительно оцинкованного.
В зависимости от ориентации будущей конструкции и ее особенностей, выбирается определенный вид крепежного элемента. Профили для гипсокартона в широком ассортименте представлены в строительном магазине https://zaporozhye.kub.in.ua/gipsokarton-i-profil/profil-dlja-gipsokartona/.
Что такое профиль для гипсокартона?
Профилем для полотна гипсокартона называют укрепление по периметру, выполняемое из холоднокатаного стального листа. Разновидность профиля определяет специальная маркировка, по ней можно понять тип и форму изделия.
Классификация металлического профиля для гипсокартона подразумевает следующие наименования:
- CD профиль стоечный
- CW для конструирования перегородок
- UD направляющий, используется в обшивке
- UW перегородочный металлический каркас
- комбинированный гибкий, или арочный профиль.
Применение в строительстве и характеристики
- CD профиль применяется в конструкциях горизонтальной ориентации, а также при монтаже потолочных полотен.
Данный тип сооружений может классифицироваться как несущий, поэтому при сборке важно использовать качественный материал и надежные крепления. Оптимальные размеры изделия и рациональное строение позволяют использовать пространство строго в соответствии с габаритами гипсокартона. - CW профиль используется в монтаже перегородочных объектов. Изделие может иметь дополнительные насечки, что способствует легкой работе в коммуникационными материалами. Допустимо наличие добавочного ребра жесткости, создающего загнутый край металла.
- UD каркас для гипсокартона, представляет собой обшивочный материал, действующий в качестве направляющего звена. Данная категория используются по общему периметру обрабатываемой площади.
- UW профиль применяется на начальном этапе создания перегородочных конструкций. Линейка изделий подразумевает различные параметры ширины и размера, поэтому этот материал пользуется спросом.
Данный тип сооружений может классифицироваться как несущий, поэтому при сборке важно использовать качественный материал и надежные крепления. Оптимальные размеры изделия и рациональное строение позволяют использовать пространство строго в соответствии с габаритами гипсокартона.Арочные изделия отличаются гибкостью и возможностью в некотором радиусе менять угол, по классификации бывает вогнутый и выпуклый вариант.
Профиль изогнутого типа используют в создании сложной конструкции, где присутствуют округления и криволинейные плоскости. Разновидности определяют степень изгиба и ширину, длину изделия. Несмотря на эластичность, арочные профили такие же прочные и надежные, как ровные аналоги.
