Армирование колонн. Пояснение к важным пунктам «Руководства по конструированию»
Содержание:
1. Пункт 3.60. О гибкости колонн.
2. Пункт 3.62. О защитном слое бетона.
3. Пункт 3.63. О длине рабочей арматуры.
4. Пункт 3.64. О площади рабочей арматуры.
5. Пункты 3.65 и 3.66. О диаметрах рабочей арматуры колонн.
6. Пункт 3.67. О выпусках арматуры из колонн.
7. Пункт 3.68. О расстоянии между стержнями колонн.
8. Пункт 3.69. О конструировании сечения колонны.
9. Пункт 3.70. О диаметрах поперечной арматуры.
10. Пункт 3.71. О шаге поперечной арматуры.
11. Пункт 3.72. Конструирование колонн с круглым сечением.
Все, что касается конструирования колонн, изложено в «Руководстве по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения)» – пункты 3.59 – 3.72, также важная информация содержится в пунктах 3.73 – 3.90 (их мы разбирать в этой статье не будем).
В данной статье я хочу дать пояснения к важным пунктам руководства, возможно, это поможет вам подойти к конструированию более осознанно.
Итак, начнем разбор.
Пункт 3.60. О гибкости колонн.
Обратите внимание на этот пункт и всегда проверяйте гибкость колонны. Здесь l₀ — это рабочая высота колонны, она принимается согласно указаниям «Пособия по проектированию железобетонных конструкций без предварительного напряжения арматуры», r — радиус инерции сечения, h — высота сечения.
В чем суть этого требования? Чем длиннее колонна, тем больше должно быть ее сечение — это основное условие устойчивости. Слишком тонкая и длинная колонна будет гибкой, и шансов потерять устойчивость у такой колонны намного больше. Условие из п. 3.60 позволяет ограничить соотношение длины колонны и ее сечения (будь это высота сечения или радиус инерции).
Пункт 3.62. О защитном слое бетона.
Требование по защитному слою арматуры — очень важное.
Во-первых, согласно п. 3.4 руководства есть четкое требование по ограничению защитного слоя для рабочей арматуры — не более 50 мм. Какова причина такого ограничения? При большем защитном слое бетон колонны просто начнет растрескиваться, необходимо будет устанавливать дополнительные сетки, а в колоннах это делать совсем не рационально.
Во-вторых, согласно таблице 23 защитный слой для рабочей арматуры должен быть не менее 20 мм или не менее диаметра арматуры (например, при диаметре арматуры 25 мм защитный слой должен быть не меньше 25 мм). Это требование тоже обоснованное. При меньшем защитном слое есть риск того, что арматура начнет оголяться, подвергаться коррозии и разрушаться.
Поэтому мы всегда должны придерживаться золотой середины. По моему опыту это 25-30 мм.
Пункт 3.63. О длине рабочей арматуры.
Почему дается ограничение по длине стержня? Коррозия здесь играет очень малую роль. В основном важно удобство укладки арматуры в опалубку.
Погрешности при нарезке арматуры тоже бывают, и очень неприятно, когда стержень каркаса не помещается в опалубке. Особенно этот пункт важен для сборных колонн.
Пункт 3.64. О площади рабочей арматуры.
Очень и очень важный пункт. Особенно для расчетчиков. Если по вашему расчету колонна проходит, но площадь ее арматуры больше 5%, будут огромные трудности с размещением этой арматуры в пределах сечения!
Если вы считаете в расчетных комплексах вроде Лиры, всегда проверяйте процент армирования колонн и увеличивайте их сечение, если процент слишком большой.
Особенно важно проверять процент армирования для колонн, арматура которых стыкуется нахлесткой. В месте нахлестки арматуры в два раза больше, и нужно всегда прорисовывать это сечение, чтобы понять, смогут ли строители нормально забетонировать колонну.
Оптимальный процент армирования колонн 2,5-3%.
Как найти процент армирования колонны?
Допустим, сечение колонны 400х400 мм (т.
е. ее площадь равна 40*40=1600 см2), площадь арматуры 40 см2.
Процент армирования равен 40*100/1600=2,5%
Пункты 3.65 и 3.66. О диаметрах рабочей арматуры колонн.
Очень важно запомнить требования пункта 3.65 и всех желающих сэкономить (а таких будет много на вашем пути) посылать к этому пункту. А для себя еще важно запомнить, что и для монолитных колонн применение двенадцатки крайне сомнительно — разве что в частных двухэтажных домиках — не зря в руководстве используется слово «допускается» (т.е. можно, но хорошо подумай, прежде чем применять).
По поводу применения стержней разного диаметра очень важно запомнить для себя правило: стержни соседних диаметров в одной конструции применять нельзя! (8 и 10, 10 и 12, 12 и 14 и т.д.). На глаз эти стержни очень легко перепутать, а у строителей арматура не подписана. Берегите их от ошибок и конструкции от аварий.
Вообще стержни разных диаметров можно применять в целях экономии, особенно при больших объемах строительства.
Допустим, колонну выгодней заармировать 4d16+4d20, чем просто 8d20; но если таких колонн не 50 штук, а всего две-три, то стоит подумать о строителях, которым ради нескольких десятков метров придется заказывать арматуру разных диаметров.
Обратите внимание на то, что в отличие от балок при армировании колонн нужно избегать установки арматуры в два ряда.
Пункт 3.67. О выпусках арматуры из колонн.
Обратите внимание на то, что выделено жирным. При конструировании колонн стыковка арматуры без сварки очень часто выливается в немалую проблему, особенно если используется арматура не по ГОСТ 5781-82, а по ДСТУ3760:2006. Дело в том, что у арматуры по ДСТУ просто огромная величина нахлестки. К примеру, для арматуры диаметром 25 мм требуется величина нахлестки 1400 мм. Если располагать нахлестку с разбежкой, как оказано на рисунке 71а (там 50% стержней выводятся на одну величину нахлестки, а вторые 50% — на две величины нахлестки), то получается уже 1400 мм и 2800 мм (почти высота этажа).
Представьте себе, какой сумасшедший перерасход арматуры будет, если на каждом этаже выполнять такие стыки. А ведь бывает арматура и больших диаметров.
В случае возникновения такой проблемы всегда рациональней предпочесть стыковку арматуры сваркой с накладками (стыкам арматуры будет посвящен отдельный день в марафоне). Если же стыковать сваркой по какой-то причине не получается (не согласен заказчик, т.к. нет квалифицированных сварщиков и т.д.), то следует обратить внимание на вот эти строки из п. 3.67:
«При высоте этажа менее 3,6 м или при продольной арматуре d ≥ 28 мм стыки рекомендуется устраивать через этаж».
На что еще следует обратить внимание при конструировании стыковки арматуры в колоннах?
1) Если колонна небольшого сечения, и арматура в ней расположена довольно насыщено, нужно проверить, как же эта арматура сможет разместиться в местах нахлестки.
2) Обязательно нужно делать на чертеже схему расположения выпусков арматуры из колонны нижнего этажа — чтобы до бетонирования рабочие установили стержни в нужном положении.
А то бывает забетонируют все, начинают устанавливать арматуру следующего этажа, и то стержни некуда ставить, то защитного слоя бетона для выпусков не остается (а для выпусков защитный слой должен быть не меньше, чем для основной арматуры).
3) Нужно указывать в ведомости деталей, что стержни диаметром более 18 мм нужно изгибать с соблюдением радиусов загиба (см. рисунок 1в руководства).
Пункт 3.68. О расстоянии между стержнями колонн.
Очень важный пункт. Пустовать пространство армированного железобетона не должно, поэтому стержни устанавливаем не реже, чем через 400 мм.
Но еще важнее расстояние между стержнями. Никогда не забываем, что в свету между стержнями должен нормально пройти бетон (а это не раствор, в нем камни довольно крупной фракции присутствуют).
Еще важнее помнить, что любой диаметр арматуры (10, 18 или 25 мм) — это номинальный диаметр, который не учитывает выступающих серповидных частей арматуры.
В ГОСТе или ДСТУ на арматуру вы можете найти реальный диаметр арматурного стержня, который будет больше номинального (для арматуры 8 реальный размер 9 мм; для арматуры 25 реальный размер 27 мм).
В густоармированных сечениях всегда важно прорисовывать размещение арматуры с учетом реальных диаметров.
Пункт 3.69. О конструировании сечения колонны.
Очень важно не забывать о конструктивной арматуре. Как сказано в этом пункте, конструктивная арматура нужна для предотвращения выпучивания при бетонировании. Вы можете в проекте указать рабочую арматуру по расчету, но будет ли с нее толк, если при бетонировании арматура разъедется и для нее не останется защитного слоя бетона?
Если вы армируете сетками, всегда сверяйтесь с рисунком 72 — все ли дополнительные стержни вы поставили, чтобы каркас был достаточно жестким.
Если вы армируете вязаным каркасом, сверяйтесь с рисунком 73. При маленьком сечении колонны дополнительные шпильки не нужны, но чем сечение больше, тем больше шпилек нужно устанавливать. А в самом большом сечении (более 1200 мм сторона колонны) устанавливается уже два хомута (как это показывается под сечением колонны).
Пункт 3.70. О диаметрах поперечной арматуры.
Даже если по расчету у нас получился небольшой диаметр хомутов в колонне, его нужно перепроверить по таблице 24. Чаще всего приходится назначать по конструктивным требованиям диаметр больший, чем получилось по расчету.
На первый взгляд кажется: ну зачем этот перерасход? Но в любых каркасах, сварных или вязаных, всегда соблюдается соотношение продольной и поперечной арматуры, это обеспечивает надежную работу всей арматурной конструкции. В сварных каркасах это особенно важно, так как надежное сварное соединение можно получить лишь при указанном соотношении диаметров свариваемой арматуры.
Пункт 3.71. О шаге поперечной арматуры.
Когда вы определили диаметр хомутов, нужно назначить их шаг. Расчет – расчетом, но окончательно мы всегда сверяемся с таблицей 25. Как видите, шаг хомутов зависит от класса арматуры, это нужно учитывать при выборе. Значение Rac – это расчетное сопротивление арматуры сжатию для предельных состояний первой группы.
С процентом армирования μ более 3% нужно быть тоже внимательными – оно сразу вызывает сгущение шага поперечной арматуры. Мало того, при стыковке арматуры в нахлестку, при проценте армирования 3 и более всегда возникают проблемы с размещением арматуры. По возможности такого насыщенного армирования нужно избегать.
Заметьте, если вы стыкуете арматуру в нахлестку, в местах нахлестки всегда идет более частое расположение хомутов.
Если вы применяете арматуру по ДСТУ 3760, проверяйте все требования еще и по «Рекомендациям по применению арматурного проката по ДСТУ 3760-98» и выбирайте худший вариант.
Пункт 3.72. Конструирование колонн с круглым сечением.
Требования пункта 3.72 довольно четкие. Круглыми в сечении должны быть спирали, так как при любом отклонении от круга в арматуре будут возникать дополнительные напряжения. Да и навивочную машину, обеспечивающую спираль не круглого сечения вряд ли можно найти.
Еще хочется добавить, что требования к армированию круглых колонн можно использовать при армировании буроинъекционных свай круглого сечения.
схемы, максимальный процент, класс арматуры, диаметр поперечной и продольной арматуры
Содержание статьи
- 1 Армирование колонн
- 1.1 Выбор арматуры по характеристикам
- 1.2 Защитный слой
- 1.3 Расстояния в свету
- 1.4 Продольное армирование колонн
- 1.5 Поперечное армирование колонн
- 1.6 Анкеровка
- 1.7 Соединения
- 1.8 Гнутые стержни
- 1.9 Выпуски
- 1.10 Схемы армирования колонн
- 1.11 Процент армирования колонн
Выполняется армирование колонн пространственными каркасами. Вяжут и сваривают каркасы из арматуры рабочей и конструкционной. Используются схемы армирования с продольными стержнями, поперечными хомутами, сетками, усиливающими спиралями и стяжками.
Выбор арматуры по характеристикам
Стальные пространственные каркасы работают внутри железобетонных колонн на растяжение, изгиб, кручение и сдвиг. Поэтому основная характеристика арматуры предел текучести.
Для лучшего сцепления с бетоном наружная поверхность имеет неровную поверхность – рифление.
По этим двум показателям арматуре присваивается «класс»:
- АI – соответствует зарубежному А240;
- АII – аналог А300;
- АIII – то же самое, что и А400;
- АIV – аналог А600;
- АV – соответствует А800;
- Специальный – А500С.
Цифра указывает предел текучести в МПа. Вся арматура рифленая, кроме гладкой АI (А240). В документации используется двойная запись, российская снаружи, по западным стандартам в скобках.
До 90-х годов прошлого века применялось только кольцевое рифление. Позже появились варианты серповидного двух и четырехстороннего, резьбового рифления.
Прутки и рулонный прокат могут соединяться между собой по длине обжимными и резьбовыми муфтами. Арматура с серповидным и кольцевым рифлением стоит дешевле в производстве. Но, требует применения более дорогой техники на стройплощадке для гидравлического обжима муфт.
Арматура с резьбовым рифлением фактически является длинными шпильками.
Ее соединять по длине на порядок легче. Нужен лишь газовый ключ. Но производство обходится дороже.
Армирующий каркас собирается из продольных стержней и поперечных П-образных хомутов. Либо проволочными стяжками, либо точечной сваркой. Устанавливается в опалубку, остается в бетоне весь срок эксплуатации. В круглых колоннах поперечные хомуты имеют вид кольца, соответственно.
Такая технология называется ненапрягаемым армированием. Расход стального проката просто гигантский. Рабочими в схеме являются продольные прутки. Поэтому их диаметр больше, от 12 мм до 40 мм. Поперечные хомуты могут относиться и к рабочему и к конструктивному типу армирования. Они необходимы для обеспечения проектной геометрии каркаса. И предотвращают раскрытие трещин в бетоне. Гораздо меньший процент арматуры расходуется в технологии преднапряженного бетонирования. Вместо прутков здесь используются тросы. Их натягивают с проектным усилием внутри опалубки.
Что позволяет создать внутри монолитной конструкции внутренние усилия.
Которые компенсируют внешние нагрузки во время эксплуатации.
К сожалению, методика преднапряженных конструкций из железобетона не пригодна для строительства по месту. Чаще применяется в готовых плитах перекрытия, которые проще укладывать на место. Самый экономичный вариант для отливки ЖБ колонн по месту – это использовать стержневую арматуру с серповидным рифлением класса А500С и А500СП. Из типовых марок сталей Ст3 спокойного, полуспокойного раскисления, 18ГС и 20ГСФ.
Кроме продольных стержней и поперечных хомутов в каркасы могут добавляться сетки. Например, с их помощью легче устанавливать пояса армирования пилонов – узких длинных колонн. Внутрь колонны 500х500 мм может закладываться спираль из арматуры или диагональные перемычки.
Защитный слой
Защитным слоем принято называть корку бетона поверх арматурного стержня, хомута. Назначение защитного слоя не ограничивается предотвращением коррозии стальной арматуры. Еще от повышает огнестойкость конструкции, обеспечивает устройство стыковки и анкеровки, совместной работы цементного камня и стали.
Толщина защитного слоя регламентируется СП 28.13330:
| Условия эксплуатации конструкций зданий | Толщина защитного слоя бетона, мм, не менее |
| В закрытых помещениях при нормальной и пониженной влажности | 20 |
| В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий) | 25 |
| На открытом воздухе (при отсутствии дополнительных защитных мероприятий) | 30 |
| В грунте (при отсутствии дополнительных защитных мероприятий), в монолитных фундаментах при наличии бетонной подготовки | 40 |
| В монолитных фундаментах при отсутствии бетонной подготовки (только для нижней рабочей арматуры) | 70 |
В сборных конструкциях армирование круглых колонн выполняется с защитным слоем рабочей арматуры на 5 мм меньше табличных значений. Для конструкционной арматуры табличные размеры уменьшают на 10 мм.
С другой стороны, запрещено армирование колонны 400х400 мм с размером защитного слоя меньше 10 мм либо диаметра стержня, конструкционной или рабочей.
При толщине защитного слоя стойки больше 50 мм в него дополнительно укладывается согнутая в цилиндр сетка с площадью сечения от 0,05 мм. Это конструкционное армирование.
Расстояния в свету
Выполняется армирование колонны 300х300 мм и других типоразмеров, в том числе, с учетом расстояния между прутками в свету:
- не менее трех диаметров прутка;
- больше среднего размера фракции наполнителя бетона;
- до 400 мм для рабочей продольной арматуры.
При несоблюдении последнего максимального размера в каркас между рабочими прутками добавляется конструкционная арматура или сетка.
Продольное армирование колонн
В СП 28.13330 указан минимальный диаметр арматуры в колонне от 12 мм. Рекомендовано использовать стержни одинакового диаметра. Однако допускается применение двух типоразмеров.
В этом случае толстая арматура смещается в углы, тонкая располагается на гранях.
В идеале берутся стержни или разматывается бухта необходимой длины. Стыки допускаются в нахлест, с обвязкой проволочными хомутами или сварным соединением. Их нужно стараться располагать в местах изменения сечения стоек.
Поперечное армирование колонн
В нижней таблице приведена зависимость диаметров арматуры продольной и поперечной:
| Каркас | Диаметр арматуры поперечной в зависимости от диаметра арматуры продольной, мм | |||||||||
| 40 | 36 | 32 | 28 | 25 | 22 | 20 | 18 | 16 | 12 | |
| Вязаный | 10 | 10 | 8 | 8 | 8 | 6 | 5 | 5 | 5 | 5 |
| Сварной | 10 | 10 | 8 | 8 | 8 | 6 | 5 | 5 | 4 | 3 |
Зачем нужна поперечная арматура в колонне из железобетона, можно понять из характеристик конструкционных материалов:
- бетон воспринимает колоссальные нагрузки на сжатие;
- сталь работает на растяжение, кручение, изгиб, сдвиг;
- в железобетоне свойства материалов объединяются.
Допустимый минимальный шаг поперечной арматуры в колонне составляет 12 и 15 диаметров прута для вязаных, сварных каркасов, соответственно. Максимальный шаг 400 мм и 500 мм при показателе расчетного сопротивления сжатию 450 – 500 кгс/см² и менее 400 кгс/см², соответственно.
Для колонн 300х300 мм и 400х400 мм допускается один цельный хомут П-образного или Т-образного профиля. Для больших сечений опор применяются два П-образных хомута, уложенных навстречу друг другу (П) или поперек друг друга (Т).
Проволочные и стержневые сетки косвенного армирования в колонне необходимы для придания каркасам проектной формы, усиления защитного бетонного слоя, прочих вспомогательных задач.
Анкеровка
В регламенте СП 63.13330 допускается армирование колонны 500х500 мм с анкеровкой следующих типов:
- при помощи анкерных устройств – головка высаженная, гайка, шайба, пластина регулировочная и так далее;
- с монтажом изделий типа сварных сеток и П-образных стержней;
- с приваренными поперечными стержнями;
- при помощи загнутого конца в форме петли, лапки или крюка;
- прямым стержнем.
Длина выпуска анкеров зависит от напряжения в этой зоне, качества бетона, схемы армирования, класса рифленого стержня и его поперечного сечения.
Анкеры применяются для замоноличивания консоли опоры с балками и плитами перекрытий. При этом в плиту может вмуровываться подошва, средняя часть, оголовок стойки. Длина анкеровки минимальная либо 200 мм, либо 15 диаметров прутка.
Соединения
Для ненапрягаемой арматуры допустимы следующие варианты соединения:
- муфты – резьбовые или под опрессовку;
- сварка – только внахлест;
- вязка – проволочными хомутами, с загибом или с прямыми концами.
Без сварки по ГОСТ допускается армирование колонн 400х400 мм с наращиванием стержней не более 40 мм в диаметре. В поперечном сечении места стыка процент армирования не должен превышать 50% или 25% для рифленого, гладкого прутка, соответственно.
Минимальное расстояние соединений в свету на чертеже составляет 30 мм или 2 диаметра стержня.
Перепуск в нахлесте должен быть больше 250 мм или 20d.
Гнутые стержни
В 75% случаев армирование монолитной колонны выполняется с выпуском концов прутков в плиты и балки для обеспечения монолитной конструкции силового пространственного каркаса здания.
По умолчанию чертеж изгиба, отгиба должен обеспечивать безопасность бетона внутри загнутого участка. Другими словами, цементный камень не должен крошиться и трескаться внутри петли, крюка.
Поэтому гнутся прутки при помощи оправки, диаметр которой зависит от аналогичного параметра стержня. Дополнительно следует учесть шаг прямой и косвенной арматуры в колоне, плите, балки. Чтобы торчащий хвост можно было связать с соседним каркасом ж/б изделия.
Выпуски
Кроме анкеровки выпуски арматуры из колонны используются еще и в местах перехода поперечного ее сечения. В этом случае форма выпущенных стержней прямая. Но концы еще и отогнуты внутри с уклоном 1/8 – 1/6, как на нижней схеме.
При этом шаг поперечной арматуры в колонне может меняться или оставаться прежним.
В зависимости от сборных нагрузок этажа.

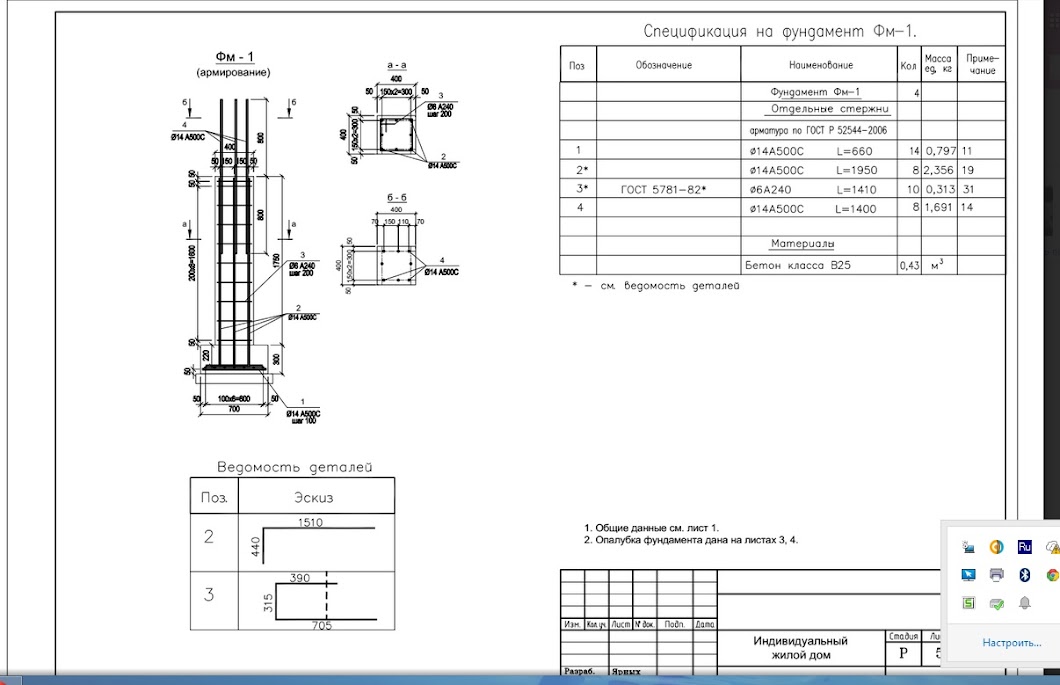

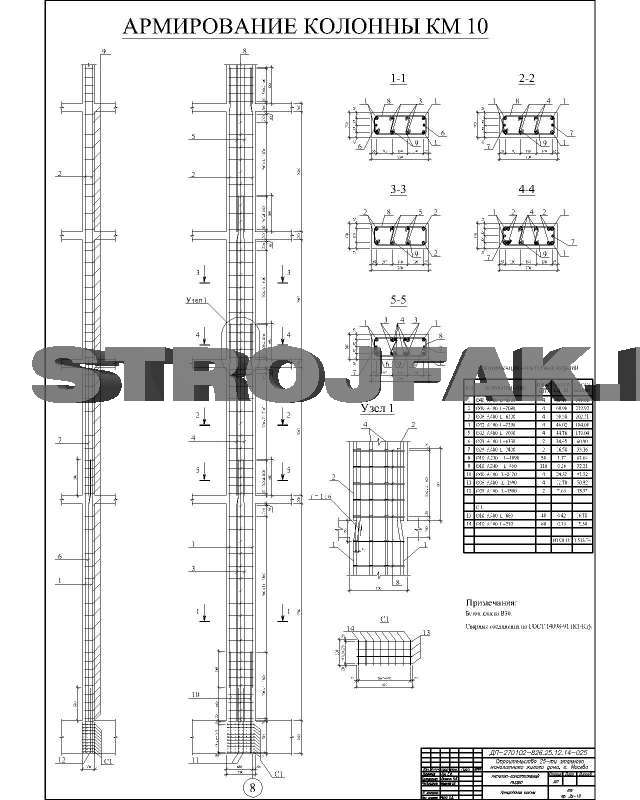

Схемы армирования колонн
Кроме тела колонна в большинстве случаев имеет дополнительные элементы:
- подколонник – стакан, жестко связанный с фундаментом, в который устанавливается стойка;
- капитель – уширение оголовка опоры;
- консоль – боковой выступ под укладку плит, балок.
И если сама схема армирования колонны достаточно простая – вертикальные прутки, обвязанные рядами горизонтальных хомутов. То, для капителей и консолей разработаны специальные схемы армирования.
Например, типовое армирование консоли колонны производится по следующим схемам:
Для капителей поперечная арматура в колонне располагается следующим образом в месте уширения оголовка:
И это гораздо сложнее, чем арматурные выпуски из кирпичной колонны в балку из железобетона. Но и значительно прочнее, долговечнее.
Процент армирования колонн
Так как определяется процент армирования колонны простым арифметическим действием:
Ра/Рк
То, с его вычислением никаких проблем не возникает.
Это показатель количества металла в поперечном разрезе бетона. Рекомендуется максимальный процент армирования колонн 5%. Оптимальным значением является 0,3 – 4%.
Минимальный процент армирования колонн нормативными документами в РФ не ограничен. Но, при содержании в поперечном сечении бетона меньше 0,25% стали колонна из разряда железобетонных автоматически переходит в категорию бетонных конструкций.
Таким образом, в клонах используются сварные, вязанные каркасы. Состоящие из продольной рабочей, поперечной косвенной и конструкционной вспомогательной арматуры. Концы которой могут отгибаться для связки с каркасами балок, плит перекрытия.
Минимальный размер колонны RCC по IS 456
Минимальный размер железобетонной колонны согласно IS 456 Привет, ребята, в этой статье я расскажу о минимальных стандартах, которым можно следовать при проектировании железобетонных конструктивных элементов конструкции, таких как колонны, балки, плита и фундамент.
Мы также обсудим минимальные стандарты безопасности для арматурных стержней, которые должны использоваться для проектирования вышеупомянутых Конструктивных компонентов.
Минимальный размер колонны RCC по IS 456
Железобетонная колонна представляет собой конструктивный элемент, предназначенный для восприятия сжимающих нагрузок, состоящий из бетона со встроенным стальным каркасом для усиления. В целях дизайна столбцы разделены на две категории: короткие столбцы и тонкие столбцы.
◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube
Вам также следует посетить:-
1) что такое бетон, его типы и свойства
2) расчет количества бетона для лестницы и его формула
Минимальный размер железобетонной колонны: – Для железобетонных конструкций рекомендуется использовать бетон марки М20, так как это минимальная рекомендуемая марка бетона IS 456.
:2000. Не экономьте на качестве бетона. Минимальный размер железобетонной колонны составляет 9″ x 9″, содержит стальную арматуру из 4 стержней 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм от центра к центру.
Стандарты для железобетонных колонн согласно IS 456: 2000 следующие:
1) Процентное содержание стали должно составлять минимум 0,8% от общей площади сечения и максимально 6% от общей площади, но не более площадь может быть ограничена до 4% от общей площади, чтобы избежать деформации арматуры при бетонировании.
2) Минимальное количество стержней для прямоугольной колонны 4 и минимальное количество стержней для круглой колонны 6.
3) Минимальный диаметр продольной арматуры 12 мм.
4) Минимальный диаметр боковой арматуры меньше 6 мм или одной четверти диаметра стержней основной арматуры.
5) Минимальная ширина покрытия должна составлять 40 мм.
6) Минимальный размер железобетонной колонны согласно IS 456: 2000 составляет 9″ x 9″, содержит стальную арматуру из 4 стержней 12 мм с хомутами из стальных колец 8 мм на расстоянии 150 мм от центра к центру.
2D и 3D Ghar ka Naksha banane ke liye sampark kare
Минимальный размер поперечного сечения колонны: 9”x 9” (225мм x 225мм). Но чтобы избежать проблем с гибкостью, я рекомендую прямоугольную конструкцию колонны 9″x 12″ (225 мм x 300 мм), которая является более безопасной.
Я всегда рекомендовал использовать бетон марки М20 для строительства, так как это минимальная рекомендуемая марка бетона IS 456:2000. Не экономьте на качестве бетона. Минимальное количество стали в колонне 9″ x 9″ составляет 4 стержня 12 мм со скобами из стальных колец 8 мм на расстоянии 150 мм от центра к центру. В столбце 9″ x 12″ я добавляю еще два стержня, чтобы в итоге получилось 6 стержней диаметром 12 мм. Эта конструкция может быть безопасной для этажей до G+1. Но есть много других факторов.
Армирование колонн в соответствии со стандартами IS, BS и ACI | Минимальное и максимальное армирование в колоннах
Содержание
Колонна — это элемент конструкции, передающий нагрузку от плиты и балок на землю через фундамент.
Таким образом, колонна является одним из важнейших элементов конструкции здания.
Колонна сталкивается с действующими на нее растягивающими и сжимающими силами. Как мы знаем, бетон очень хорошо сопротивляется сжатию, а сталь лучше справляется с растягивающими напряжениями. Таким образом, армирование бетона и стали в колонне имеет важное значение.
Колонна может воспринимать нагрузку, действующую на конструкцию, из-за арматуры в колонне. Таким образом, стальная арматура в бетоне должна быть должным образом рассмотрена.
Сведения о минимальном и максимальном армировании колонны
Перед проектированием армирования колонны необходимо учитывать некоторые основные требования к несущей колонне.
Минимальная арматура колонны
Определенная минимальная арматура должна использоваться в колонне во избежание внезапного разрушения здания или структурного элемента. Минимальное армирование в бетонном элементе позволяет бетонным элементам проявлять адекватные признаки разрушения.
Минимальная прочность бетона на растяжение требуется для предотвращения внезапного разрушения бетонного элемента.
Минимальная арматура колонны Согласно британскому стандарту (BS 8110)
Армирование колонны ни в коем случае не должно составлять минимум 0,4% площади поперечного сечения бетонной секции.
Площадь стали в колонне = 0,4% общей площади сечения
100As/Ac = 0,4
Таким образом, согласно BS 8110 минимальная арматура в колонне составляет 0,4% площади сечения бетона.
Минимальная арматура колонны Согласно Американскому институту бетона (ACI 318 – 19)
Армирование колонны ни в коем случае не должно составлять минимум 1% площади поперечного сечения бетонной секции.
Площадь стали в колонне = 1% общей площади сечения
100As/Ac = 1
Таким образом, согласно ACI 318 – 19 минимальная арматура в колонне составляет 1% площади сечения бетона.
Минимальное армирование колонн в соответствии со стандартами Индии (IS: 456 – 2000)
Армирование в колонне ни в коем случае не должно быть не менее 0,8% площади поперечного сечения бетонной секции.
Площадь стали в колонне = 0,8% общей площади сечения
100As/Ac = 0,8%
Таким образом, согласно IS 456 минимальная арматура в колонне составляет 0,8% площади сечения бетона.
Максимальное армирование колонны
В колонне следует использовать определенное максимальное армирование, чтобы избежать чрезмерного армирования. Максимальное армирование в колонне — это верхний предел стали, которую можно использовать в колонне.
Максимальная арматура колонны В соответствии с британским стандартом (BS 8110)
Армирование колонны ни в коем случае не должно превышать площади стали, показанной ниже:
Таким образом, согласно BS 8110 максимальная арматура в колонне составляет 6% от площади сечения бетона.
Максимальная арматура колонны по данным Американского института бетона (ACI 318 – 19)
Армирование в колонне ни в коем случае не должно превышать 8% площади поперечного сечения бетонного сечения.
Площадь стали в колонне должна быть меньше или равна 8% общей площади сечения
Таким образом, согласно ACI 318 – 19 максимальная арматура в колонне составляет 8% площади сечения бетона.
Максимальное усиление колонны согласно индийским стандартам (IS: 456 – 2000)
Армирование колонны ни в коем случае не должно превышать 6% площади поперечного сечения бетонной секции.
Площадь стали в колонне должна быть меньше или равна 6% общей площади сечения
Таким образом, согласно IS 456 минимальная арматура в колонне составляет 6% площади сечения бетона.
Минимальные и максимальные требования к стали для колонны
Требования к стали или арматуре для колонн в соответствии с различными стандартами, такими как индийские стандарты, британские стандарты и Американский институт бетона, показаны ниже.
| Требования к стали согласно | Столбец с минимальной сталью. | 1% от зоны бетона | 8% бетонной площади |
| Индийский стандарт (IS 456-2000) | 0,8% из зоны бетона | 6% из зоны бетона | 6% из зоны бетона | 6%. 0002 Рекомендуется для вас:
Минимальное армирование в зависимости от типа колонныАрмирование колонны меняется в зависимости от типа колонны и формы колонны. Минимальный диаметр стержней и необходимое количество стержней в колонне показаны ниже.
Минимальное количество и диаметр стержней, необходимых в столбце Таким образом, в случае квадратного или прямоугольного столбца следует использовать минимум 4 стержня. Детали армирования колонныДетали армирования колонн приведены ниже. Рекомендации по проектированию столбцов приведены ниже. Продольная сталь
Поперечная арматура
Часто задаваемые вопросыКакова минимальная арматура для колонны? Минимальное армирование колонны должно составлять 0,8 % площади бетона в соответствии с IS 456 – 2000. |
Гайка в случае круглой колонны должна использовать минимум 6 стержней. Минимальный диаметр стержня, используемого в колонне, должен быть не менее 12 мм в диаметре.
