Принцип работы стиральной машины с вертикальной загрузкой: Устройство стиральной машины с вертикальной загрузкой

Содержание

Устройство стиральной машины-автомат с фронтальной и вертикальной загрузкой: конструкция и принцип работы

Сегодня в каждом доме имеется агрегат для стирки вещей. Мало того, практически на любой даче стоит и работает образец подобной техники, значительно экономящий время хозяев на возвращение чистоты вещам. Но, к сожалению, она имеет свойство ломаться, как и любая другая электроника. Чтобы самостоятельно устранить неполадки, нужно знать устройство стиральной машины.

Различия в конструкции фронтальных и вертикальных машин

Конструкция автоматических машин для стирки не имеет принципиальных различий. Независимо от фирм-производителей (Miele, Hotpoint Ariston, Whirpool, Atlant и многих других) все элементы расположены внутри металлического корпуса. Основное отличие моделей заключается в типе загрузки: вертикальной и фронтальной.

Машины с фронтальной загрузкой.

На иллюстрации представлена схема строения стирального агрегата с фронтальной загрузкой.

Принцип работы машины заключается в следующем. В баке на подшипниках установлен вращающийся барабан, в который заливается моющий раствор и помещается загрязненное белье. Вращение происходит попеременно в разные стороны с небольшой скоростью (20 – 30 об./мин). При этом грязные вещи захватываются внутренними выступами барабана и трутся друг о друга в моющем растворе. Так происходит стирка. Вращение осуществляет электромотор с помощью клинового или поликлинового ремня и шкива.

Далее, устройством слива удаляется грязная вода и заливается чистая, затем происходит полоскание белья (также на небольшой скорости). После этого отработанная жидкость также сливается, и начинается процесс отжима уже чистых вещей на скорости вращения от 400 до 1600 об./мин с одновременным удалением воды.

Модели с вертикальной загрузкой.

Для некоторых помещений предпочтительнее применение стиральных машин с вертикальной загрузкой, которые ни в чем не уступают классическим фронтальным моделям. Лучшими производителями такой техники считаются фирмы Electrolux, Ardo, Candy. Как устроены эти машины, можно увидеть на следующем изображении.

Как видно, загрузочный люк в вертикальных моделях расположен сверху на цилиндрической образующей барабана. По всем остальным параметрам эта машина мало чем отличается от своих аналогов с горизонтальной загрузкой.

Конструктивные элементы стиральной машины-автомат

Чем более самостоятельна техника в выполнении тех или иных задач, тем сложнее она устроена. Так, для автоматизации процесса, включающего замачивание, основную стирку, полоскание и отжим белья, стиральные машины имеют множество сложных деталей и узлов, подробное устройство которых описано далее.

Устройство корпуса

Как указывалось выше, все узлы стирального агрегата расположены в едином корпусе. В нем имеется передняя панель, где установлен загрузочный люк – крышка (у фронтальных моделей), снабженный кольцевым уплотнителем для герметичного прилегания к горловине барабана. Также на лицевой панели установлены ручки (кнопки) управления с необходимой индикацией режимов работы и дисплей (в современных моделях). Как правило, слева вверху расположен выдвижной лоток дозатора моющих средств.

Передняя панель крепится к боковинам, которые вместе с верхней крышкой и дном образуют силовой каркас агрегата. К нему на пружинах подвешивается бак. Сзади к каркасу крепится тыльная крышка с отверстиями для штуцеров, заливного и сливного шлангов.

Конструкция бака

Стиральные машинки комплектуются баками двух видов: стальными и пластиковыми. В новых моделях при изготовлении применяется материал полиплекс. Разные производители (Indesit, Bosch, Saturn и другие) устанавливают на свои изделия разборные и неразборные баки. В первом случае две половины соединяются шурупами, а во втором – герметично склеиваются.

Амортизаторы и пружины

Такие детали, как амортизаторы (иначе – демпферы) и пружины предусмотрены для минимизации колебаний при стирке, а главное – отжиме стиралки. Первые крепятся одним концом к баку снизу, а другим – к корпусу агрегата. А вторые фиксируют бак сверху. Так обеспечивается относительная устойчивость машины.

Шкив

Если модель машины предполагает ременной двигатель, то на баке будет крепиться шкив. На него надевается ремень для передачи оборотов двигателя. Эта деталь совершает вращательные движения вместе с барабаном, а надежность соединения ее с баком обеспечивает мощный болт по центру.

Противовесы

Противовесами называют определенные бетонные или пластиковые тяжелые блоки, предназначенные для обеспечения баланса машины. Они крепятся болтами к внешней части бака. По мере эксплуатации техники, эти изделия разрушаются (особенно бетонные), но чаще просто ослабляется их крепление, которое достаточно подтянуть, чтобы восстановить баланс.

Барабан

Где располагается и какие функции выполняет барабан, описывалось выше. Остается упомянуть, что изготавливается он из нержавеющей стали, имеет цилиндрическую форму и отверстие (спереди – у фронтальных машинок, на цилиндрической образующей – у вертикальных) для загрузки вещей. Сзади барабан соединяется с крестовиной и баком. А для увеличения эффективности слива воды, внутренняя его поверхность перфорирована.

Система залива воды

Вода в машину поступает через заливное устройство, которое состоит из шланга залива, подключенного посредством патрубка к водопроводной сети. Жидкость по шлангу подходит к блоку электроклапанов. Как правило, их три. При подаче напряжения срабатывает один из клапанов, и вода попадает в нишу дозатора моющих средств. Число отсеков контейнера соответствует количеству электроклапанов.

Бункер для порошка

Этот лоток предназначен для загрузки в него средств для стирки и полоскания белья. Он расположен в бункере, к которому подводятся шланги от входных клапанов. Обычно контейнер имеет три отдела, в которые помещаются: порошок для замачивания, моющее средство для основной стирки и кондиционер.

Интересно: у современных моделей машин фирмы Zanussi имеется система Jet System, которая обеспечивает циркуляцию мыльного раствора для равномерного пропитывания вещей на стадии замачивания. Эта программа сама определяет момент, когда белье пропитано в достаточной степени, и прекращает подачу воды.

Система слива

В машинах-автомат имеется устройство слива, состоящее из насоса, фильтра, сливного шланга и патрубка. Функция системы — сливать отработанную воду после стирки, полоскания и отжима вещей. Она работает так. Вода из бака проходит через фильтр, предназначенный для сбора посторонних предметов, забытых в стираемых вещах. Этот процесс обеспечивает сливной насос, представляющий собой электродвигатель с закрепленной на оси крыльчаткой. При подаче электричества на электромотор, его ротор начинает вращаться вместе с крыльчаткой. Грязная вода под напором поступает в сливной шланг и удаляется в канализацию.

Датчики

Контроль за процессами в машинах-автомат происходит посредством специальных датчиков:

температуры моющего раствора;
уровня жидкости;
закрытия загрузочного люка.

Датчик уровня воды

Приводные электромоторы

Для вращения барабанов современных машин используются три основных типа электродвигателей.

Коллекторные моторы применяются наиболее часто. Они просты, легки в управлении, но периодически требуют замены графитовых электрощеток, передающих электричество на обмотки ротора.
Асинхронные двигатели с короткозамкнутым ротором надежны, дешевы, но для них требуются относительно сложные системы регулирования скорости вращения ротора. Впрочем, компьютерные системы управления достаточно просто справляются с такими задачами.
Электромоторы с прямым приводом (шаговые или инверторные) не требуют приводных ремней, шкивов. Они изготавливаются заодно с барабаном. Но в случае поломки замена мотора будет дороже стоимости половины машины.

Электрический нагреватель

Для нагрева раствора до нужной температуры (согласно заданной программе), установлен термоэлектронагреватель (ТЭН), представляющий собой изогнутую трубку, внутри которой в изоляторах расположена электрическая спираль. Принцип его работы прост: при подаче напряжения происходит нагрев спирали, тепло передается на трубку — корпус ТЭНа, что обеспечивает рост температуры жидкости, в которую помещен нагреватель.

Интересно! Современные машины Samsung оснащены нагревателем с двойным керамическим покрытием, что делает его более устойчивым к накипи.

Электронная система управления

Все современные стиральные машины имеют автоматическое управление и являются по своей сути автоматами. Процессы контролирует электронный блок управления (ЭБУ). Он собирает информацию с датчиков, обрабатывает ее и выдает электрические команды на исполнительные органы – двигатели, электроклапаны. В основе такого устройства находится микрокомпьютерный контроллер, в памяти которого «зашиты» все программы, ситуации, функционирование узлов стирального агрегата. Также имеются усилители, формирующие мощные сигналы-команды для подачи на электрические исполнительные органы.

Важно! Та или иная программа стирки задается управляющему блоку пользователем с помощью ручек, кнопок или сенсорных датчиков, расположенных на лицевой панели агрегата. Там-же находятся табло и индикаторы, с помощью которых ЭБУ сообщает о состоянии процессов стирки.

Принцип работы машины-автомат

Для понимания сути возможных поломок и пути их устранения следует ознакомиться с принципом работы автоматической стиральной машины. После того, как через крышку-люк в барабан загружены вещи, сама крышка закрыта до щелчка, в лоток засыпано средство для стирки с ополаскивателем (при необходимости), и нажата кнопка старта, происходят следующие процессы.

Управляющий блок, проверив через имеющийся датчик закрытие загрузочной крышки, подает команду на включение одного из электроклапанов подачи воды. Клапан открывается, и вода, растворяя и захватывая моющий порошок из полости дозатора, льется в бак. Мыльный раствор заливается до определенной высоты, после чего срабатывает датчик уровня и посылает сигнал в ЭБУ, который отключает клапан.
Затем начинается нагрев моющего раствора согласно выбранной программе. На расположенный в баке термоэлектронагреватель управляющая система подает напряжение электросети 220 Вт. Процесс нагрева длится от 5 до 20 мин. При этом ЭБУ следит за ростом температуры с помощью термостата, размещенного в баке. При достижении требуемого уровня, управляющий блок отключает ТЭН и включает в работу привод барабана. Схема работы привода следующая: несколько оборотов по часовой стрелке, затем — против. Далее, цикл повторяется. Скорость вращения небольшая (20 – 30 об/мин). Так происходит процесс стирки. В течение всего времени ЭБУ контролирует температуру в баке, периодически включая ТЭН для подогрева раствора.
После определенного программой времени управляющий блок, не останавливая вращение привода, включает сливной насос, который через фильтр и шланг выкачивает в канализацию грязную воду. После полного слива жидкости от датчика уровня в ЭБУ поступает сигнал об опорожнении бака.
Блок отключает насос и подает сигнал на соответствующий электроклапан. Чистая вода из водопровода через заливной шланг, блок клапанов и полость дозатора поступает в бак. После набора необходимого количества воды клапан отключается, начинается процесс полоскания белья, по завершении которого вода сливается в канализацию (как после стирки).
Затем ЭБУ, не отключая сливной насос, запускает электромотор для вращения барабана с большой скоростью (от 600 до 1600 об/мин). Начинается процесс отжима, который длится соответственно выбранной подпрограмме. Сливной насос все это время откачивает отжатую воду.
После завершения отжима, процесс заканчивается. На лицевой панели загорается световой индикатор завершения работы, при этом может включаться звуковой сигнал. Но крышка машины заблокирована из соображений техники безопасности. ЭБУ снимает блокировку через минуту после остановки электромотора. Люк можно открывать.

В зависимости от программы работы, процессы стирки, полоскания и отжима могут повторяться (например, при программе «Сильное загрязнение»).

Важно! Принципиальная схема работы любой автоматической стиральной машины одинакова. В новых моделях могут устанавливаться дополнительные датчики и программы, но процесс стрики остается таким, как описано выше. А в конструкции машин разных марок могут быть небольшие отличия, нюансы которых описаны в инструкции.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Стиральная машина с вертикальной загрузкой: плюсы и минусы

Стиральные машины автомат по типу загрузки бывают двух разновидностей: с фронтальной или вертикальной загрузкой. Модели каждой из этих двух разновидностей обладают преимуществами, недостатками, оригинальным набором характеристик и особенностями конструкции. Объединяют их общие принципы работы и стандартный набор компонентов конструкции.

Рассмотрим в данном материале основы работы, особенности конструкции, преимущества и недостатки вертикальных стиральных машин, и нюансы эксплуатации.

Содержание:

Устройство
Как работает
Конструкция
Функции
Классы стирки отжима и энергоэффективности
Плюсы и минусы стиральной машины с вертикальной загрузкой
Как пользоваться
Неисправности и ремонт
Как выбрать стиральную машину с вертикальной загрузкой

Устройство

Вертикальные стиральные машины имеют следующие обязательные для работы составные элементы:

Бак стиральной машины изготовлен из нержавеющей стали или высокопрочных сортов пластика. Есть варианты разборных баков, состоящих из двух частей, соединенных болтами. Эти баки подлежат дальнейшему обслуживанию и ремонту. Есть и неразборные баки, которые нельзя отремонтировать.

Барабан представляет собой цилиндр из нержавеющей стали. В него и погружается белье для стирки. К задней части крепится крестовина с валом. Внутренняя часть барабана снабжена ребрами, перемешивающими белье.

Противовес – это пластиковый или бетонный блок, компенсирующий баланс бака во время работы.

Электрический двигатель. Используются разные виды двигателей для стиральных аппаратов, вращающих барабан. Они закрепляются к задней части устройства или к нижней части бака.

Ремень привода – переносит крутящий момент от двигателя к барабану. Ремни бывают из резины, нейлона или полиуретана.

Шкив барабана, изготавливаемый из алюминиевых сплавов, представляет собой колесо, зафиксированное винтом на валу барабана. Служит для передачи движения от приводного ремня. Диаметр шкива определяет максимум оборотов во время отжима.

Блок управления необходим для контроля действий электрических компонент устройства. Процессор содержит программы управляющие стиркой. С ним соединена управляющая панель, предоставляющая выбор любой из доступных функций. Панель отправляет запросы блоку управления и объединяется с ним в одну систему.

Нагревательный элемент. Термоэлектрические нагреватели нагревают воду до запрограммированных температур преобразуя электрическую энергию в тепловую. Задействуются они и в процессе сушки.

Помимо перечисленных элементов, стиральные аппараты также содержат в своей конструкции: амортизаторы и пружины для компенсации вибраций, реле для регулирования уровня воды.

Система закачки и откачки воды состоит из сливного насоса, к которому подсоединены шланг и резиновые патрубки. Заливной клапан регулирует количество воды поступающей в бак. Блокирующее люк устройство не дает произвести запуск устройства с открытой дверцей.

В каждой машине есть дозатор для моющих средств: короб из пластика с подсоединенным патрубком.

Как работает

Работа машинки после загрузки белья и определения нужной программы состоит из нескольких стадий.

При запуске выбранной программы начинает процесс стирки. В аппарат заливается вода, в определенном объеме. Из дозатора поступают моющие средства, перемешанные с водой. Это этап замачивания.
Запуск электронагревателя. Этап стирки запрограммированной пользователем при запуске.
Сливание воды с последующим отжимом. Набор воды в опустевший бак. Полоскание.
Сливание воды и быстрый отжим. Повторение этапа 2–3 раза.
Итоговый отжим. Откачка воды. Подача сигнала на блок управления. Разблокировка люка.

Конструкция

Главная конструктивная особенность вертикальных аппаратов для стирки, что ясно видно из названия – вертикальное расположение люка для загрузки белья. В этих устройствах нет прозрачного загрузочного люка во фронтальной части.

Существуют модели, где используется специальный механизм регулирующий барабан для его остановки после окончания стирки. Эти устройства получили название – системы парковки барабана.

Второе отличие вертикальных моделей – два симметрично расположенных с обеих сторон барабана, вала, на которых он и вращается. У фронтальных образцов – один вал вращающий барабан с тыльной стороны, так как с передней стороны в него загружается белье.

Лабораторные исследования компаний, производящих оба вида стиральных устройств, показывают некоторое преимущество в надежности и величине ресурса использования у вертикальных стиральных машин благодаря двум валам вместо одного у фронтальных моделей.

Панель управления у вертикальных образцов стандартно расположена в задней части верхней крышки.

Стандартные габариты устройств с верхней загрузкой: высота – 85–90 см, глубина – 60 см, ширина – 40–45 см.

Количество белья, которое можно загрузить в аппарат с верхней загрузкой определяется стандартными правилами общими для всех типов устройств любого производителя. Различают минимальную и максимальную загрузку, измеряемую в килограммах.

Минимальная загрузка в 1 кг определена исходя из необходимости равномерного распределения белья по барабану на высоких скоростях отжима для нивелирования нежелательных избыточных вибраций. Максимальная загрузка – 10 кг и выше ограничена габаритами устройства.

Типичные бытовые стиральные аппараты имеют загрузку 5–7 кг.

Функции

Вертикальные устройства обладают полноценным функционалом идентичным фронтальным образцам. Процесс стирки в них удобен и автоматизирован.

Среди востребованных пользователями функций:

Контроль образования пены. Аппарат автоматически сливает воду с избытком пены и набирает новую. Количество пены контролируется перед отжимом для улучшения качества полоскания.
Дополнительное полоскание. Перед отжимом стиральная машина производит дополнительное полоскание для полного избавления остатков моющих средств.
Режим загрузки половины. Функция экономит расход воды и энергии, уменьшает продолжительность цикла. Востребована при стирке небольших объемов белья.
Дополнительное замачивание. Необходимо при стирке загрязненных предметов. Белье ополаскивается дополнительно перед запуском основной программы. Моющие средства действуют, попадая в уже намоченную вещь.
Защита от протечек. Требуется для контроля над протечками в машине и наливном шланге. Срабатывание системы автоматически включает отсасывающий влагу насос.
Режимы ручной, деликатной и быстрой стирки. Специальные режимы, предназначенные для стирки отдельных категорий белья и предметов одежды. Имеют свои особенности, как в плане продолжительности работы, так и в использовании разных объемов воды.
Регулируемый отжим. Система позволяет изменять скорость отжима, что помогает в случае сильно увлажненного белья или сильной тряски машины при высокоскоростном отжиме.
Защита от детей. Блокирует открывание дверей и случайное нажатие кнопок на панели управления.
Таймер запуска. Позволяет запрограммировать запуск подготовленного устройства в нужное время. Удобная функция при наличии разных тарифов (дневных, ночных) оплаты за электроэнергию.
Диагностика неисправностей. Стиральные машины с дисплеем, выводят на него информацию о неисправностях в виде стандартных кодов.
Система турбосушки. Обеспечивает сушку белья нагретым воздухом.

Классы стирки отжима и энергоэффективности

Класс стирки определяют путем оценки оставшихся после процесса опытной стирки загрязнений. Тестирование проходит при стандартных для всех испытуемых образцов условиях, а затем проводится сравнение с результатами эталонных образцов. Затем каждой модели присваивается свой класс от A до G в порядке ухудшения потребительских свойств. Большинство современных аппаратов имеет класс стирки A.

Класс отжима определяется скоростью и эффективностью процесса отжима. Для обозначения классов используются те же латинские буквы от A до G в порядке уменьшения качества отжима. Эффективность отжима зависит от количества остаточной влаги белья. 40% – лучший показатель, 90% – худший.

Выбор образца с лучшим показателем класса отжима неоднозначен. Не все ткани можно отжимать досуха без риска повреждения. Высокий класс отжима увеличивает стоимость машины. Не каждому потребителю в принципе нужны такие высокие стандарты.

Стандартный класс отжима у большинства стиральных аппаратов – C.

Класс энергоэффективности – важная характеристика, учитывая скорость роста тарифов на электроэнергию. Всем моделям присваиваются классы от A до G в порядке уменьшения экономичности. Существуют модели с классом A+, A++, A+++.

Разница между ними определяется минимальным количеством расходуемой энергии, цена же – существенно отличается. При выборе устройства для стирки исходя из класса энергоэффективности стоит взвесить несколько факторов: тарифы на электроэнергию, частота использования.

Плюсы и минусы стиральной машины с вертикальной загрузкой

Вертикальные стиральные машины имеют как преимущества перед фронтальными моделями, так и проигрывают последним в некоторых аспектах.

Преимущества:

Компактность размеров. Вместимость белья в обоих видах устройств равная, а габариты у вертикальных образцов скромнее. Для них не нужно при установке дополнительное место для открытия дверцы люка. Узкие стиральные машинки можно использовать в ограниченных пространствах без потери качества стирки.
В барабан вертикальной машины можно заглянуть при запущенном процессе стирки. Это позволяет догружать дополнительные вещи на любом этапе без слива воды.
Удобство использования. В вертикальную модель легко загружать белье. Для этого не нужно постоянно нагибаться и присаживаться.
Безопасность от детей. Расположение панели управления в тыльной части верхней крышки усложняет доступ к ней для детей.
Защита от шума. Вертикальные модели меньше вибрируют при отжиме, соответственно производят меньше шума.
Надежная конструкция. Два подшипника, на которых держится барабан вертикальной, снижают возможность выхода из строя из-за перегрузки.

Недостатки:

Стоимость вертикальных моделей выше (на 25–30%) схожих фронтальных образцов.
Небольшой ассортимент.
Невозможность встраивания вертикальных машин в кухонный гарнитур или другие мебельные конструкции.
Не получится использовать верхнюю крышку аппарата для размещения на ней аксессуаров.

Как пользоваться

Какими бы высокими ни были стоимость и качество купленной стиральной машины, ее долговечность и износоустойчивость зависят от правильной эксплуатации. Важно тщательно изучить инструкцию по работе с устройством и учитывать все замечания относительно установки и дальнейшего использования устройства.

Установка требует ровной и прочной подстилающей поверхности. Важно убедиться в нормальной работе водопроводных коммуникаций, соответствии давления воды в трубах нормальным значениям. Необходимо и надежное подключение сливного шланга.

При подготовке белья поможет сортировка по типам и цвету. Извлекать из карманов твердые предметы, способные нанести ущерб машине. Лучше не стирать слишком грязное или ветхое постельное белье, спецодежду.

При стирке в современных устройствах автоматического типа желательно использовать специально предназначенные моющие средства. Не заполнять дозатор аппарата избыточным количеством моющих средств.

Важен контроль над соответствием температуры стирки заданному режиму. После завершения цикла обязательно закрывать кран и отключать от электросети. Между несколькими стирками подряд полезен перерыв в 1– 2 часа.

Неисправности и ремонт

Вертикальные стиральные машины, как и фронтальные, имеют схожий перечень стандартных поломок. Есть у них и присущие только им типичные неисправности.

Общие неисправности:

Ограниченный ресурс службы подшипников. Рано или поздно подшипники на любом устройстве придется менять. Ремонт вертикальных стиральных машин считается более трудоемким, к тому же у них в два раза больше подшипников, чем у фронтальных моделей.

У машинки может не крутиться барабан. Можно самостоятельно осмотреть барабан, вращая в разных направлениях. Попавший в него посторонний предмет препятствует свободному вращению. Второй вариант – слетевший или повредившийся ремень привода.

Если из устройства не сливается вода. Скорее всего, пережат сливной шланг. Если шланг в порядке, можно проверить фильтр сливного насоса: в него могли попасть посторонние предметы. Плохой слив случается и в случае засорения пластиковых канализационных труб.

Увеличившееся время стирки, которое отличается от установленного программой. Поломка электронагревателя.

Утечка воды из аппарата. Если машина куплена недавно, то речь идет о производственном браке или плохом качестве сборки. На помощь придет гарантийный обмен. У давно эксплуатируемой техники возможны трещины и разрывы в сливном шланге и шланге подачи воды. Предстоит покупка нового шланга.

Если в устройстве не происходит нагрева воды. Имеет место повреждение электронагревателя.

Типичные неисправности:

Произвольное открытие створок барабана. Случается при разбалансировке агрегата от длительной эксплуатации. Створки задевают электронагреватель и, возможно заклинивание барабана с разрывом ремня привода и порчей самого барабана. В этом случае гарантирован дорогостоящий ремонт.

Коррозия верхней крышки аппарата. Причина – особенность подачи воды в барабан через саму крышку. Устранение причины – замена крышки.

Как выбрать стиральную машину с вертикальной загрузкой

Главное – определить, где будет размещаться стиральная машина. Если она не будет встроена в мебель, если габариты помещения малы, если нет необходимости в лишней рабочей плоскости, если не нужен смотровой люк для просмотра процесса стирки в подробностях, то рациональной будет покупка аппарата с вертикальной загрузкой белья.

С точки зрения безопасности, вертикальные модели надежнее. Они лучше защищены от детей, меньше вибрируют при отжиме.

Они удобнее в использовании, в них легче загружать белье. Загрузка белья возможна прямо в процессе стирки, что недоступно для фронтальных моделей.

Их функционал ничем не отличается от возможностей фронтальных образцов. Выбор дизайна у фронтальных моделей выше, габариты же и количество загружаемого белья имеют сходные значения.

И фронтальные и вертикальные модели подразделены на одни и те же классы стирки, отжима и эффективности энергосбережения.

Основной недостаток – более высокая цена, чем у фронтального аналога при схожих характеристиках.

Реклама от спонсоров: //
// //

Как работает стиральная машина с вертикальной загрузкой?

По

Мэри Марлоу Леверетт

Мэри Марлоу Леверетт — один из самых уважаемых в отрасли экспертов по домашнему хозяйству и уходу за тканями. Она делится своими знаниями об эффективном ведении домашнего хозяйства, стирке и сохранении текстиля. Она также является мастером-садовником с более чем 40-летним опытом; пишет более 20 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 23.02.22

Ель / Хрустальный шлак

Изобретение первой автоматической стиральной машины в 1851 году освободило женщин от изнурительного, непосильного труда. По мере развития дизайна и моделей задача стирки одежды становилась намного проще. Сегодня шайбы можно найти самых разных размеров, цветов и стилей. В то время как стиральные машины с фронтальной загрузкой и горизонтальной осью набирают популярность в США, стиральные машины с вертикальной загрузкой по-прежнему лидируют на рынке.

При чистке одежды сочетание механической энергии взбалтывания ткани, тепловой энергии температуры воды и химического действия моющего средства выполняет задачу. Но как стиральная машина с вертикальной загрузкой обеспечивает такое волнение?

Хотя конструктивные особенности и количество циклов, предлагаемых на стиральных машинах, варьируются от производителя к производителю, а также существуют различные ценовые диапазоны, основные принципы работы двух типов стиральных машин с вертикальной загрузкой в США одинаковы.

Два типа стиральных машин с вертикальной загрузкой: центральная мешалка и крыльчатка

В стандартных стиральных машинах с вертикальной загрузкой в США, Канаде и Австралии используется центральная мешалка с верхней части бака стиральной машины вниз. Движение сверху вниз продолжается в течение всего цикла стирки, пропуская воду и моющее средство через ткани, чтобы разрыхлить любую грязь. В Азии в стиральных машинах с верхней загрузкой используется крыльчатая мешалка без центральной стойки.
В высокоэффективных стиральных машинах с вертикальной загрузкой используется крыльчатка на дне барабана, и они намного больше похожи на своих собратьев из стиральных машин с фронтальной загрузкой. У них есть барабан, вращающийся вокруг горизонтальной оси, как у фронтального погрузчика, но нет передней дверцы. У них есть подъемная крышка с верхней загрузкой, как у стандартной стиральной машины. Эти машины работают и вращаются так же, как машины с фронтальной загрузкой, и потребляют вдвое меньше воды, чем требуется для стандартной стиральной машины. Преимущество высокоэффективной стиральной машины с верхней загрузкой заключается в том, что она не требует складного резинового сильфонного уплотнения, как модели с фронтальной загрузкой, которые могут задерживать влагу и грязь и вызывать запахи. Конструкция с верхней нагрузкой имеет пару симметричных подшипников, а не один подшипник с одной стороны, что снижает износ при механической работе.

Интересный факт

В мае 2021 года компания Whirlpool представила первую стиральную машину 2-в-1 с вертикальной загрузкой, крыльчаткой и съемной центральной мешалкой. Конструкция позволяет пользователю снимать центральную мешалку, когда в стиральной машине требуется немного больше места для крупногабаритных предметов.

Оба типа погрузчиков с вертикальной загрузкой состоят из двух компонентов: системы управления и механической системы. Система управления состоит из плат управления, селектора объема загрузки (реле давления), селектора температуры воды, таймера и переключателя крышки/блокировки. Механическая система состоит из двигателя, трансмиссии, сцепления, внутреннего и внешнего промывочных баков, мешалки, насосов, водяного клапана, системы подвески и ремня или муфты двигателя.

Для обоих типов машин с вертикальной загрузкой после того, как пользователь выбирает размер загрузки, температуру воды и тип цикла, внешний бак заполняется водой. В стандартной стиральной машине вода полностью покрывает белье и плавает в корзине (если только корзина не была переполнена). Затем мешалка перемещает воду и одежду, создавая трение, необходимое для разрыхления почвы. Высокоэффективная стиральная машина использует гораздо меньше воды (примерно на 40 процентов меньше) и сначала не полностью покрывает одежду водой. Мешалка на дне бака втягивает белье через воду в центр машины во время цикла стирки.

Как правило, двигатель, приводящий в действие редуктор, заставляет мешалку двигаться или вращаться в одном направлении. Двигатель водяного насоса также вращается в одну сторону, рециркулируя воду с моющим средством. Тот же двигатель насоса меняет направление, чтобы качать или удалять воду во время цикла отжима. Стиральные машины с вертикальной загрузкой на самом деле стали более механически простыми, поскольку производители разработали новые конструкции. Однако электронное управление стало намного сложнее. Больше нельзя заменять отдельные элементы управления. Вся электронная панель управления обычно подлежит замене при выходе из строя одного компонента.

Благодаря вертикальной конструкции стиральные машины с вертикальной загрузкой позволяют дозаторам моющих средств, отбеливателей и кондиционеров для белья работать под действием силы тяжести и центробежной силы. На фронтальном погрузчике дозаторы должны открываться электромагнитным клапаном. Вертикальная конструкция также значительно упрощает подачу воды в стиральную машину и из нее, чем в фронтальном погрузчике. Из-за силы тяжести и расположения слива стиральные машины с верхней загрузкой обычно не удерживают воду после завершения цикла, что может вызвать запах плесени и грибка. Уход за стиральной машиной с вертикальной загрузкой довольно прост.

Понимая основы стиральной машины с вертикальной загрузкой, вы сможете лучше диагностировать проблемы и даже выполнять ремонт. Если вам нужно руководство пользователя или руководство по ремонту, вы можете найти его здесь.

9 лучших портативных стиральных машин 2022 года

Как работают стиральные машины с вертикальной загрузкой

Покупка стиральной машины сегодня вызывает больше затруднений, чем десять лет назад. Стиральные машины с вертикальной загрузкой дешевле, но машины с фронтальной загрузкой выглядят изящнее. Верхние погрузчики, вероятно, являются лидерами рынка, но известно, что фронтальные погрузчики более эффективны. Но чтобы принять взвешенное решение, вам нужно сначала понять, как будет работать ваша машина, и каковы очевидные преимущества одного типа перед другим. В нашей статье, состоящей из двух частей, о том, какая стиральная машина вам нужна, мы разбираем решение по принципу работы двух типов и преимуществам каждого из них. В этом разделе мы расскажем вам все о стиральной машине с вертикальной загрузкой.

Как работают машины с вертикальной загрузкой

Стиральные машины с вертикальной загрузкой могут стирать белье двумя способами – с помощью мешалки или крыльчатки. Кроме того, есть стиральные машины High Energy (HE), которые не используют ни того, ни другого.

Мешалка Polkowice

В случае обычной стиральной машины имеется центральная мешалка, которая перемещает одежду в течение всего цикла стирки, пропуская через нее воду и моющее средство. Мешалка или центральный шпиндель имеет ребра или лопасти, чтобы ваша одежда правильно перемещалась внутри барабана, чтобы вытолкнуть грязь / грязь. Но мешалка, несмотря на то, что она более эффективна в удалении грязи, может быть жесткой для вашей одежды, а деликатные ткани со временем могут изрядно изнашиваться.

Подписаться на Onsitego

Получайте последние новости о технологиях, обзоры и мнения о технических продуктах прямо на свой почтовый ящик

Крыльчатка от Sulekha

Стиральные машины также могут поставляться без центральной мешалки. Вместо этого у них есть крыльчатка — низкая вращающаяся ступица, которая работает вместо мешалки, создавая турбулентность внутри барабана при его вращении. Эта турбулентность перемещает вашу одежду, чтобы очистить ее, и ваша одежда не соприкасается с каким-либо центральным шпинделем, поэтому износ сводится к минимуму. Но, хотя это легче для вашей одежды, оно может быть не таким агрессивным в удалении грязи, как мешалка, и, поскольку ваша одежда, по сути, кувыркается, существует очень высокая вероятность того, что она запутается

Стиральная машина HE от Youtube

В случае обоих этих типов потребление воды довольно велико, потому что ваша одежда перемещается в воде, а вода размахивается мешалкой или крыльчаткой, чтобы удалить грязь с ткани. Третий тип — стиральные машины HE сокращают потребление воды за счет использования вращающегося барабана, аналогичного стиральным машинам с фронтальной загрузкой. В этом случае есть два барабана: внутренний барабан, который вращается и имеет лопасти по бокам для стирки одежды, и внешний барабан, в котором хранится вода во время цикла стирки. Внутренний барабан вращается и часто меняет направление, поэтому ваша одежда поднимается и падает на стенки, чтобы очистить ее. Поскольку для этого не требуется перемешивание одежды в воде, количество воды, необходимое для стиральной машины HE, намного меньше, чем для обычных стиральных машин. Это также означает, что цикл отжима будет быстрее, поэтому общее время, необходимое для стирки, будет меньше.

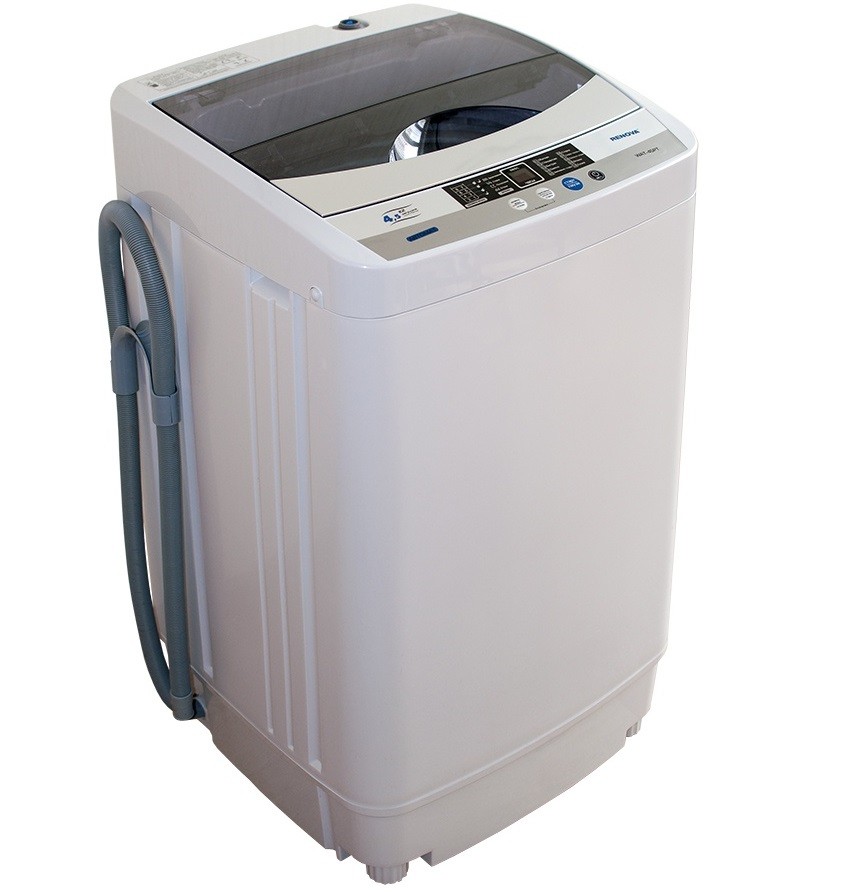

Стиральные машины с вертикальной загрузкой имеют простой принцип работы, но если приманка с фронтальной загрузкой все еще ощущается, рассмотрите следующие причины, которые делают покупку стиральной машины с вертикальной загрузкой легкой задачей.

Бюджет

Стиральные машины с вертикальной загрузкой существуют всегда, и это, естественно, означает, что они будут дешевле, чем новинки: фронтальные загрузчики. Одна из причин этого заключается в том, что фронтальные погрузчики считаются более энергоэффективными и, следовательно, более дорогими. Но это не должно останавливать вас от выбора стиральной машины с вертикальной загрузкой, потому что в наши дни некоторые производители выпускают чрезвычайно энергосберегающие стиральные машины с вертикальной загрузкой. Они все равно будут на несколько тысяч долларов дешевле, чем средний фронтальный погрузчик.

Если у вас ограниченный бюджет и вы подумываете о покупке подержанной машины, лучшим выбором будет стиральная машина с вертикальной загрузкой. Поскольку стиральные машины с фронтальной загрузкой все еще едва ли являются нормой, шансы найти отремонтированную или доступную на рынке подержанных машин невелики. Даже если вы это сделаете, это все равно будет дорого, потому что первоначальная цена покупки была больше, чем у устройства с вертикальной загрузкой.

Починить проще

Мы не говорим о починке, требующей вмешательства специалиста. Регулярные самостоятельные ремонты легче выполнять на машине с вертикальной загрузкой, чем на машине с фронтальной загрузкой. Верхние загрузчики, как мы уже говорили, существовали всегда, и если вы ищете рутинные исправления, их можно найти в Интернете на десять центов. Ведь даже у вашей мамы может быть свой вклад, потому что вполне вероятно, что она все эти годы использовала погрузчик с вертикальной загрузкой. Вы сможете позаботиться о большинстве проблем самостоятельно, а если дело дойдет до драки, вы можете попросить местного сервисного специалиста взглянуть на это, если у вас закончилась гарантия.

Если вам нужно обратиться в сервисный центр или попросить уполномоченного специалиста осмотреть вашу машину, скорее всего, вам удастся найти запчасти для погрузчиков с вертикальной загрузкой, а рабочая сила будет дешевле, чем для фронтального погрузчика.

Проще эксплуатировать

Стиральные машины с вертикальной загрузкой легче эксплуатировать. Если есть проблемы со сгибанием или если на машине работает пожилой человек, проще всего использовать погрузчики с вертикальной загрузкой. Просто поднимите крышку, и все готово. Кроме того. приостановить цикл, чтобы добавить футболку, которую вы забыли в начале, невероятно сложно в погрузчике с фронтальной загрузкой. Утечка воды является серьезной проблемой, и этого определенно не происходит в случае с верхней загрузкой. Вы можете приостановить цикл в любое время и никогда не беспокоиться об утечке. В фронтальном погрузчике распространенной жалобой является накопление плесени на дверных петлях из-за постоянно хлюпающей воды. Это проблема, которая практически отсутствует в погрузчике с вертикальной загрузкой.

Особых требований нет

В супермаркете вы найдете отдельные моющие средства для верхней и фронтальной загрузки, но имейте в виду, что специализация требуется только для фронтальной загрузки. Моющее средство с верхней загрузкой — это, по сути, обычное моющее средство, которое вы или мама использовали все это время. Это связано с тем, что одним из преимуществ фронтальных погрузчиков является то, что они энергоэффективны, и, следовательно, их лучше всего использовать с моющими средствами, которые производят меньше пены. Это означает, что требуется меньше ополаскивания, а потребление воды может быть низким. Конечно, эти моющие средства могут стоить дороже, чем обычные моющие средства, и использование машин с вертикальной загрузкой может решить эту проблему.
