где и как правильно устанавливать, как ставить косой и вертикальный виды, схема монтажа, правила

Достаточно часто вода, поступающая из скважины или водопровода, содержит различные примеси (как бытовые, так и химические) и механические загрязнения. Они не только создают дискомфорт для человека, но и наносят урон здоровью. Предотвратить подобные неприятные исходы поможет монтаж фильтра грубой очистки воды. Он способен эффективно задерживать любые частицы и подготавливать жидкость к дальнейшему очищению в других фильтрационных системах. Благодаря этому удается без опасений использовать бытовое водоснабжение и подключать сторонние приборы. Более того, подобное решение станет гарантией того, что используемая вами жидкость соответствует санитарным нормам и не навредит здоровью, так как она качественно очищается от стороннего мусора, который на постоянной основе циркулирует по водопроводу. Далее мы расскажем о правилах правильной установки косого фильтра грубой и тонкой очистки воды со схемами монтажа.

Основные понятия

Для начальной обработки применяют 3 основных типа приборов. На трубопроводы устанавливаются следующие виды:

• Сетчатые. Их отличительной особенностью является широкий выбор моделей. К этой категории относятся непромывные и самопромывные приборы. Последние имеют более обширный функционал, так как оборудование не нуждается в отсечении от водопроводной линии и не требует разборки для проведения обслуживающих мероприятий. Часть из них обладают функцией самостоятельной промывки посредством водного напора. Слив из прибора подключается к канализации. Среди минусов можно выделить сложность монтажных работ и высокая стоимость. По сравнению с автоматическими и полуавтоматическими, стандартные сетчатые модели нуждаются в периодической разборки для чистки или замены сетки. Однако это компенсируется демократичной ценой и простой конструкцией. Сетка выполнена из нержавеющего материала, а также способна задерживать частички размером 40х50 мкм. Главный фильтрующий механизм расположен в грязевике (отсек-отстойник: находящийся перпендикулярно потоку или под углом 45 градусов к нему).

• Фильтры грубой очистки с дисковыми фильтровальными элементами. Рабочие части устройства изготовлены из устойчивого к коррозии пластика. Дисковые элементы имеют поперечные канавки, которые образуют при наложении ячеистую сетку. Очистка производится по принципу центрифуги. Поток быстро движется по спирали, тем самым освобождаясь от механических загрязнений, которые оседают в ячейках сетки. Очищенная вода выводится через специальный клапан, а очистительные элементы достаточно промыть от грязи под напором чистой воды. Конструкции такого типа широко применяются для очищения воды в промышленных масштабах: у них высокие показатели производительности, они просты в монтаже и дальнейшем обслуживании, вариативны в степени фильтрации.

• Картриджные. Их съемные детали останавливают примеси размером от 1 до 50 мкм. Для предварительной обработки применяются картриджи, оснащенные ячейками более 5 мкм. Они включают в себя каркас и прессованное волокно. В качестве наполнителя может использоваться как синтетическая нить, так и полиэстер. Приборные колбы для холодного водоснабжения изготавливаются из прозрачной пластиковой основы. Категорически запрещено монтировать эту фильтрационную систему на трубопровод горячего водоснабжения. Она оборудуется очищающим устройством с колбой из стойкого металла.

Примеси, имеющие большую массу, оседают в фильтрационном блоке. Для их устранения потребуется:

• Отключение от водопроводной сети после закрытия арматуры.

• Отвинчивание пробки.

• Извлечение сетчатого элемента.

• Промывание и замена.

Как правильно ставить фильтр грубой очистки воды

Выполнение подобной работы самостоятельно, особенно без наличия специального опыта и базовых знаний или практических навыков в области законов перемещения жидкости по трубам, настоятельно не рекомендуется. Это может привести не только к порче фильтрационной системы, но и к поломке всего водопроводного оснащения, что делает невозможным нормальное проживание в доме или квартире. Поэтому, для предотвращения подобных неприятностей, лучше обратиться к специалистам. Компанию «Вода Отечества« поставляет качественное оборудование для квартир, частных домов и производств. Здесь работают квалифицированные специалисты с многолетним стажем, которые смогут быстро и правильно выполнить монтаж конструкции, а также предоставить информативную консультацию.

Выбор устройства

Важно понимать, что в этом вопросе всегда необходимо отдавать предпочтение покупке нового оборудования. Его приобретение с рук может оказаться крайне неудачным и принести массу сопутствующих неприятностей. Также не стоит тратить собственное время на модели, корпус которых имеет какие-либо вмятины или другие видимые повреждения (сколы, трещины и т.п.).

Очистительные разновидности, в зависимости от конструкции, имеют значительные ценовые отличия. Наиболее дорогостоящими вариантами являются сетчатые изделия, так как они отлично справляются с устранением механических частиц. Некоторые из них имеют функцию самоочищения, но большая часть моделей обладает рабочей частью, которая может извлекаться из корпуса для ручного удаления загрязнений.

Для борьбы с крупными частицами также используются дисковые и картриджные варианты. Первые состоят из круглых пластинок, выполненных из пластика. Они не пропускают механические частички размером 5-250 мкм. Вторые, в свою очередь, также хорошо справляются с этой задачей, но достаточно сложно переносят повышение жидкостного давления. При большом напоре стоит отдавать предпочтение специальным изделиям, продолжающим функционирование даже при неблагоприятных условиях.

Выбирая новую фильтрационную систему, также нужно обратить внимание на диаметр трубы. Для эксплуатации в доме не подойдут модели, предназначенные для производств. Однако понять какая из них к какой категории относится не составит особого труда (их можно различить по пропускной способности).

Инструменты и материалы

Прежде чем приступать к сборке оборудования потребуется подготовить определенный набор инструментов. Он включает в себя:

• Гаечные ключи.

• Аппарат для сварки.

• Болгарка.

Что нужно учесть перед монтажом

Для предотвращения развития проблем с эксплуатаций в будущем, перед тем, как установить фильтр грубой очистки на отопление, нужно убедиться в наличии достаточного свободного пространства вокруг него. Для разборки большинства приборов используется слесарный набор инструментов. Жидкость дренируется в заранее подготовленные пустые емкости.

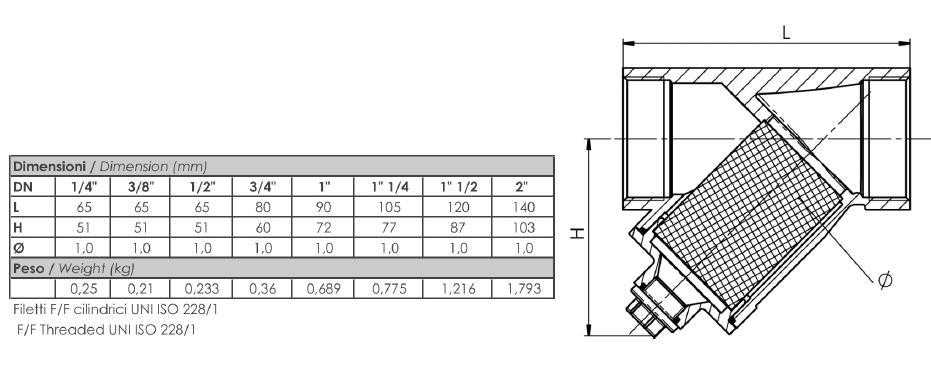

Размеры косого аппарата должны в точности соответствовать трубопроводному сечению. Данные рабочего давления и условного прохода устройства расположены на его корпусе. Для подключения потребуются:

Как правило, сборка осуществляется на горизонтальном участке водопроводной системы. Гораздо реже используется вертикальный тип монтажа (при направлении потока сверху вниз). Вне зависимости от выбранного установочного типа, фильтрация элементов должна проводиться сразу после вводной запорной арматуры. Сливная пробка грязевика обязана располагаться внизу, поближе к выходному патрубку. Для правильной ориентировки можно воспользоваться стрелкой, которая нанесена на корпус.

Как поставить своими руками

Единственным правильным местом, где устанавливают фильтр грубой очистки является начало входного крана. Поэтому, перед тем, как приступить к монтажу, необходимо найти его местоположение. Далее выполняются шаги в следующем порядке:

1. Покрытие внутренней резьбы силиконовым герметиком со всех сторон. После этого поэтапно каждый сгон устанавливается в тиски и на его резьбу накручивается фильтрующий элемент.

2. Ожидание полного застывания герметика (как правило, это не менее 4 часов). Затем кран перекрывается и потребуется измерить общую длину устройства со сгонами. При помощи болгарки вырезается участок водопроводной трубы идентичного размера. Часть водопровода удаляется, отступая при этом на минимум 10 см от крана.

3. Расположение фильтрующей системы так, чтобы отстойник был направлен вниз. Предварительно собранная конструкция сваривается с трубой с каждой стороны.

После того, как сварочные места остыли, можно открывать кран и подавать водный напор. Перед его использованием лучше подержать кран открытым в течение 1-2 минут. Это позволит удалить окалины и прочие загрязнения, которые образовались в результате сварки металлических деталей.

Пошаговый монтаж

1. Резьба трубки после входного вентиля обматывается уплотнительной лентой.

2. Накручивание фильтра от руки.

3. Затягивание разводным ключом.

4. Установка водяного счетчика, который должен располагаться сразу за фильтрующим элементом.

5. Проверка герметичности резьбовых соединений путем кратковременной подачи воды.

Латунное оборудование необходимо устанавливать с особой внимательностью. Это связано с высоким риском порчи резьбы и появления на поверхности различных трещин.

Установка косого фильтра

На сегодняшний день, косые очистители начали производить на полипропиленовой основе, благодаря чему они монтируются на ПП-трубопроводах как с горячей, так и холодной водой. Для этого применяется сварочный аппарат. ПП-фильтры нельзя заменить, поэтому полипропиленовые трубы стоит оснащать латунными предфильтрами, закрепляя их с другой системой переходников.

Прямой очиститель устанавливается практически одинаково с косым. Исключением является возможность монтажа исключительно на горизонтальных водопроводных участках. Грязевик прибора должен располагаться внизу. Заменяя устройство после демонтажа старого, нужно очистить резьбы от имеющегося уплотнения. Прибор должен накручиваться только на новую ленту.

Возможные проблемы при монтаже

Не зная, как правильно установить косой фильтр грубой и тонкой очистки воды, можно столкнуться с несколькими сложностями. Среди них:

Перед тем, как приступить к непосредственному монтажу, важно убедиться в том, что кран перекрыт. В противном случае возможна утечка из-за задевания трубы болгаркой, что может стать причиной замыкания и поражения электрическим током. Поэтому необходимо открыть смеситель на кухне или в ванной комнате после перекрытия водной подачи. Это поможет проверить функционирование запорного механизма. Прежде чем начать работу со сварочным аппаратом стоит избавиться от всех легковозгарающихся вещей, так как при наличии открытого огня газовой горелки они могут вспыхнуть, что приведет к пожару.

Срок службы

Эксплуатационные сроки фильтрующего элемента имеют разные показатели. На это оказывают влияние следующие факторы:

• Качество устройства (чем оно выше, тем дольше прослужит конструкция).

• Отсутствие нарушений при проведении установочных работ (соблюдение всех правил, норм и рекомендаций профессионалов).

• Качество очищаемой жидкости.

• Регулярность использования.

Нужно понимать, что при покупке некачественного или бракованного оборудования, который в последствии был неправильно установлен, не стоит рассчитывать на высокую степень очищения жидкости. Поэтому, перед совершением покупки стоит проконсультироваться со специалистами или напрямую обращаться в специализированный магазин, в котором работают квалифицированные консультанты. Чем выше уровень загрязнения циркулирующей жидкой части, тем чаще необходимо снимать отстойник и удалять мусор. В большинстве случаев, при правильной установке и должном уходе фильтр грубой очистки воды вертикальной установки может прослужить несколько десятилетий, обеспечивая при этом бесперебойное функционирование.

Советы

Если при установке очистительного оборудования его боковое ответвление будет направлено вверх, то срок его службы значительно сократится. В этом случае происходит достаточно быстрое загрязнение различными отложениями (механическими, биологическими и т.д.), в результате чего не получится добиться полноценного очищения. Если у владельца жилища есть необходимость или личное желание поставить установку в вертикальном положении, это можно запросто реализовать. Однако при подобном размещении нужно расположить кран выше очистительного изделия. Не менее важным моментом является и направление отстойника вниз.

Если не учитывать направленность циркулирующей жидкости, то очищение также покажет неудовлетворительные результаты. Для улучшения ее эффективности можно ориентироваться на нарисованные стрелочки, расположенные на корпусе.

Полезные видео

Заключение

Каждый человек хочет обеспечить собственное жилище чистой водной средой, лишенной каких-либо сторонних примесей. И это неудивительно, ведь подобная опция не является стандартной и не оборудована в каждом доме или квартире. Однако, это вовсе не повод отказываться от своего желания. Справиться с подобным можно при помощи фильтрационного оборудования, которое эффективно борется со всеми неприятными и вредными составляющими жидкости. Для достижения подобного результата потребуется внимательно изучить правила правильной установки косого фильтра грубой и тонкой очистки воды схема.

Обеспечив правильность установочного процесса, можно заметно продлить срок службы клапанов водоразборных элементов и бытовой техники, а также предотвратить появление угрозы здоровью. Стоимость подобного оборудования относительно небольшая, однако объем принесенной пользы перекрывает любую цену. При этом, выполняя монтаж своими силами, у вас есть возможность дополнительно сэкономить личный бюджет, так как не придется тратиться на найм профессиональной бригады. Поэтому, раздумывая над тем, нужна ли вам фильтрационная система дома, однозначно, можно ответить «да». Заранее ознакомившись с базовыми и дополнительными монтажными правилами, изучив профессиональные рекомендации, вы сможете навсегда избавиться от таких проблем как засоры внутри трубы, наличие неприятных примесей и мусора в воде.

выбор системы и необходимые инструменты, правильный монтаж своими руками, куда его лучше ставить

Содержание

• Как правильно установить?
  • Выбор устройства
  • Инструменты и материалы
  • Как ставить своими руками?
  • Возможные проблемы при монтаже
• Срок службы фильтрующего элемента
• Советы
• Полезное видео
• Заключение

Как правильно установить?

Если есть опыт обращения с инструментами и понимание основных законов движения жидкости по трубам, то монтаж фильтра можно выполнить самостоятельно.

Прежде чем приступить к установке этого элемента в водопроводную систему, следует подготовить всё необходимое, в том числе приобрести новое изделие надлежащего качества.

Выбор устройства

Прежде всего, не следует приобретать даже новое изделие с рук, а также фильтры, на корпусе которых имеются вмятины или иные повреждения.

Фильтры грубой очистки воды, в зависимости от конструкции, могут существенно различаться в стоимости. Самыми недорогими являются сетчатые изделия, которые неплохо справляются с очисткой воды от механических примесей.

В некоторых моделях сетчатый фильтр имеет функцию самоочищения, но в большинстве моделей рабочая часть фильтра может быть извлечена из корпуса для удаления загрязнения.

Справка. Современные модели также могут иметь функцию поддержания давления воды в определённых параметрах, что также способствует сохранению работоспособности бытовых устройств и водопроводной арматуры.

Кроме простых сетчатых изделий для очистки воды от относительно крупных частиц применяются дисковые и картриджные варианты.

Дисковые очистители состоят из пластмассовых округлых пластинок, которые не пропускают механические фрагменты размером 5 – 250 мкм.

Картриджные фильтры также хорошо справляются с функцией очистки воды, но такие изделия плохо переносят повышенное давление жидкости.

При большом напоре следует использовать специальные изделия, которые продолжают функционировать даже при неблагоприятных условиях эксплуатации.

При выборе нового фильтра следует обратить внимание на диаметр трубы. Для домашнего применения не подойдут изделия, предназначенные для установки на производстве, но по пропускной способности не составит труда отличить эти два вида элементов.

Инструменты и материалы

Для монтажа фильтра грубой очистки воды своими руками необходимо приготовить следующие инструменты и материалы:

• Гаечные ключи;
• Сварочный аппарат;
• Болгарку;
• Два сгона подходящего диаметра с односторонней резьбой;
• Силиконовый герметик;
• Тряпочку.

Важно. Для правильной установки косого фильтрующего элемента следует использовать силиконовый герметик. Это уплотняющее средство отлично справляется с повышенным давлением и переносит значительные перепады температуры.

Как ставить своими руками?

Установка фильтра грубой очистки воды должна быть осуществлена сразу после входного крана. Поэтому, прежде всего, следует обнаружить его место расположения.

Затем работа осуществляется в такой последовательности:

1. Промазать внутреннюю резьбу фильтра силиконовым герметиком с обеих сторон, затем установить поочерёдно каждый сгон в тиски и накрутить на его резьбу фильтрующий элемент.
2. После того как герметик застынет (минимум 4 часа) следует перекрыть кран, замерить общую длину фильтрующего элемента со сгонами и с помощью болгарки вырезать часть трубы водопровода такого же размера. Удалить следует часть водопровода, отступив от крана не менее 10 см.
3. Затем расположив фильтрующий элемент таким образом, чтобы отстойник «смотрел» вниз, ранее собранную конструкцию сваривают с трубой водопровода с двух сторон.

Когда труба остынет, можно открыть кран и подать воду в систему. Перед использованием следует дать стечь воде в течение 1 – 2 минут, чтобы удалить окалины и другие загрязнения, образовавшиеся в результате сваривания металла.

Возможные проблемы при монтаже

При установке фильтрующего элемента могут возникнуть следующие проблемы:

• Утечка большого количества жидкости из водопровода;
• Возгорание легковоспламенимых предметов во время сварки;
• Удаление слишком большого отрезка водопровода.

Прежде чем приступить к работе, необходимо убедиться в том, что входной кран закрыт, иначе в момент, когда диск болгарки нарушит целостность трубы, произойдёт утечка жидкости в большом объёме, что может также привести к поражению электрическим током.

Поэтому так важно после перекрытия воды открыть смеситель на кухне или в ванной комнате, чтобы проверить работоспособность запорного элемента.

Перед проведением сварочных работ следует удалить все легковоспламеняемые предметы подальше, ведь в результате использования открытого огня газовой горелки могут вспыхнуть рядом расположенные изделия из горючих материалов.

Внимание. Если в результате подготовительных работ был удалён слишком большой отрезок водопровода, то следует заменить сгон с одной стороны фильтрующего элемента на деталь большей длины.

Срок службы фильтрующего элемента

На срок службы фильтрующего элемента влияет:

• Качество изделия;
• Отсутствие нарушений при выполнении монтажных работ;
• Качество воды;
• Периодичность очистки.

Если был приобретён бракованный фильтрующий элемент, который затем был неправильно установлен, то на какие-либо высокие характеристики очистки жидкости можно и не рассчитывать.

Чем грязнее жидкость циркулирует по водопроводным трубам, тем чаще потребуется снимать отстойник и удалять мусор. В целом же, срок службы исчисляется десятками лет.

Советы

Если при установке фильтрующего элемента его боковое ответвление будет «смотреть» вверх, то изделие сможет выполнять свою функцию очень ограниченное количество времени. В этом случае, фильтр очень быстро забьётся отложениями, при этом невозможно будет сделать качественную очистку.

При необходимости, фильтрующий элемент можно ставить в вертикальном положении. При таком расположении кран располагается выше очистительного изделия, а отстойник обязательно должен быть направлен вниз.

Монтаж фильтрующего элемента без учёта направленности жидкости, также приведёт к неудовлетворительным результатам.

Важно. Чтобы обеспечить высокую эффективность использования изделия следует производить монтажные работы с учётом стрелок, расположенных на корпусе изделия.

Полезное видео

Смотрите интересный видеоматериал, в котором рассказано как правильно установить фильтр грубой очистки воды.

Заключение

Установка фильтра грубой очистки воды позволит значительно увеличить срок эксплуатации клапанов водоразборных элементов и бытовой техники, а также сохранить здоровье людям.

Стоимость таких изделий невелика, а при самостоятельном монтаже можно также сэкономить немалое количество денег. В общем, если у вас в квартире или частном доме ещё не установлен фильтрующий элемент этого типа, то следует серьёзно задуматься над тем, чтобы произвести монтаж изделия для очистки воды в самое ближайшее время.
