Как построить полувальмовую крышу — строительство полувальмы + фото

Полувальмовые крыши очень удобны при использовании чердака, как жилого помещения. Такая крыша – это скатная конструкция со свесами, сделанными по торцам. Благодаря этому своеобразию, полувальмовая, или голландская, крыша в состоянии выдержать большую ветровую нагрузку. Свесы дополнительно защищают от осадков фронтоны постройки. Чтобы разобраться, как построить полувальмовую крышу, нужно различать ее вариации:

• двускатный тип полувальмовой крыши;
• четырехскатный тип полувальмовой крыши.

Разновидности полувальмовых крыш

При этом конструкция может претерпевать некоторые индивидуальные изменения, которые зависят от типа кровли, наличия или отсутствия жилой зоны в чердачном пространстве, климата местности. Для районов со снежными суровыми зимами такие крыши стараются делать с не очень большими свесами и скатами с большой крутизной.

Достоинства полувальмового типа крыши

Четырехскатная полувальмовая крыша

Помимо возможности получить большое и практичное пространство на чердаке и оборудовать его под удобное жилое помещение, а также защиты фронтонов от последствий непогоды, среди преимуществ данной крыши – ее красота, эффектность и возможность воплотить разнообразные варианты.

Обратите внимание!
Такая крыша отличается повышенной прочностью конструкции. Она очень хорошо подойдет для местностей с экстремальными условиями климата, обладает также стойкостью к вибрациям.

Недостатки полувальмовой (голландской) крыши

Стропила полувальмы

Среди недостатков возведения голландской крыши:

• сложность построения системы стропил;
• большой расход кровельного материала и древесины;
• сложность очистки и ремонта.

Возвести такую крышу самостоятельно, без помощи специалистов, очень трудно. В стропильной системе присутствует множество элементов, что усложняет постройку.

Возведение голландской крыши

Конструкция полувальмы состоит из многих элементов, исключить хоть один из которых просто нельзя, так как у каждого имеется свое предназначение. Основой выступает мауэрлат и сложная система стропил. Если стены здания возведены из кирпича, хорошо устроить поверху железобетонный армированный пояс с выступающими между будущими стропилами оцинкованными шпильками диаметром от 10 мм и шагом 1,2 м, и насадить брус мауэрлата на него поверх пары слоев рубероида. Для мауэрлата в основном используют брус с сечением 150×150 мм. Далее с помощью врубки и использования железных скоб устраивают конек, к которому крепят накосные и диагональные стропила (или нарожники).

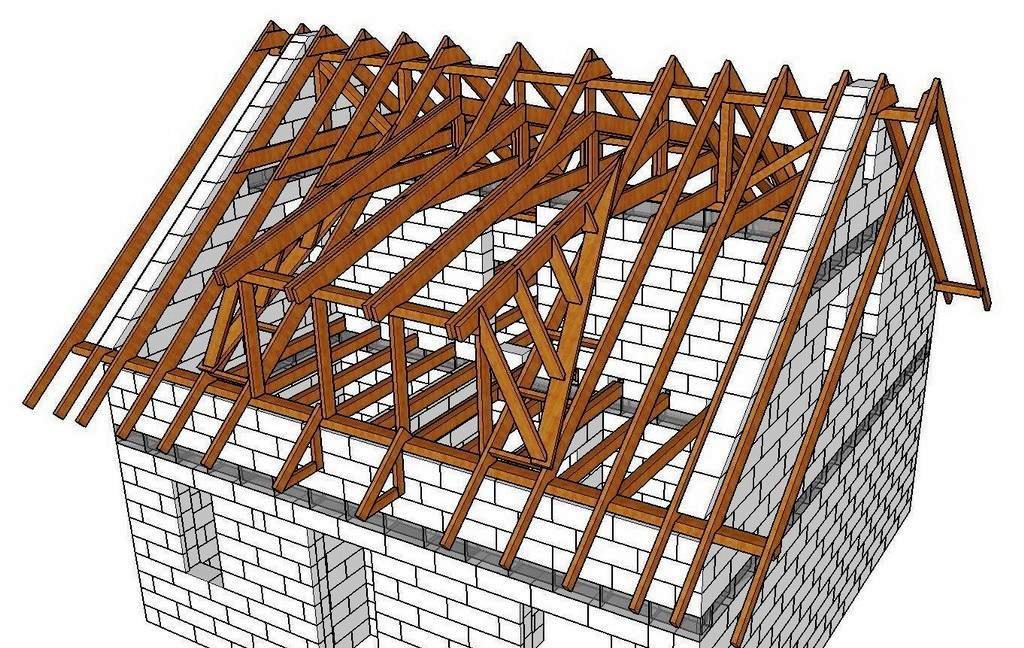

Стропильная система полувальмовой крыши

Очень важно произвести правильные замеры и рассчитать требуемые длины стропил. Лучше всего приготовить стропила длиннее на 50 см от расчетных данных, чтобы избежать неприятностей во время работы.

Обратите внимание!
Из усиленной двойной доски делают стропильные полуноги, опирающиеся на нарожники. Спаривание досок помогает достичь требуемой повышенной несущей способности крыши.

Когда с мауэрлатом и коньком прочно скрепили накосные стропила, производят установку рядовых. При этом учитывают ширину утеплительного материала, по которому рассчитывается шаг рядовых стропил. Чтобы обеспечить упор стропил в основание, со стороны торцов делают вырезки, по бокам их можно металлическими уголками прикрепить к мауэрлату. Если пролеты получаются большие, используют усиление с помощью подкосов с упорами. С помощью шпренгельной фермы можно укрепить диагональные стропила.

Если плита, перекрывающая дом, железобетонная – стойки с упорами без проблем можно упереть в нее. В другом случае на баки перекрытия необходимо поставить дополнительные затяжки.

Все деревянные элементы конструкции перед началом монтажа следует обработать специальными растворами для предохранения от гниения и влияния огня.

Завершение постройки полувальмы

Кровельный пирог полувальмовой крыши

Окончание устройства голландской крыши, как и любой другой, включает в себя укладку обрешетки, пароизоляционного материала, а также утеплителя, гидроизоляционной пленки и непосредственно самой кровли. Необходимо свободное пространство под коньком для циркуляции воздуха и вентиляции.

Обратите внимание!
Пароизоляционную пленку лучше использовать с фольгированной стороной, которая защитит от влаги теплоизоляционный слой.

Утеплителем могут послужить пенополистирольные плиты, стекловолокно или базальтовые плиты. Поверх них для защиты от влаги и конденсата настилают конденсатную пленку либо диффузионную мембрану. В качестве гидроизоляции до сих пор используют также и рубероид, но так как его свойства недолговечны, лучше от него отказаться в пользу более современных материалов.

Далее из деревянных реек выполняют контробрешетку для закрепления гидроизоляции и устройства зазора для вентиляции. Поверх контробрешетки делают основную обрешетку, по которой производят закрепление кровельного материала.

Фото

Ставим мауэрлат

Установка конькового бруса

Установка стропил

Определение размеров фронтона

Примерка углового стропила

Примерка угловых стропил

Верхний запил

Нижний запил

Подгонка углового стропила

Скрепление стропил

Разметка углового стропила

Подгонка по коньку

Угол верхнего запила стропила полувальмы

Определение угла запила

Снимаем необходимые размеры

Разметка нижнего запила полувальмы

Стропила полувальмы

Делаем нарожники скатов

Кобылки

Установка ветровых досок

Удлинение угловых стропил

ПОЛУВАЛЬМОВАЯ ДВУСКАТНАЯ КРЫША.

Проектирование, монтаж

ПОЛУВАЛЬМОВАЯ ДВУСКАТНАЯ КРЫША. Проектирование, монтаж

Промежуточное положение по конструкции между вальмовой и двускатной крышей занимает полувальмовая двускатная крыша, у которой фронтон скошен в виде трапеции. Часто этот вариант называют голландской крышей (с фронтонами в виде трапеции и небольшими вальмами) или датской (мини-фронтоны и трапециевидные вальмы в виде).

Проектирование полувальмовой крыши

Спроектировать полувальмовую крышу для дома можно даже собственными силами. Правда, для этого понадобится чертеж, программа «Автокад» и основы знаний в области проектирования.

Следует измерить длины важнейших элементов: вальмовых балок, общих стропил и хребтовых досок. Общими называются стропила, соединяющие верхнюю часть крыши с верхней стенкой. Полувальмовые стропила идут вдоль конька, где смыкаются скаты. Вверху крыши проходит хребтовая доска, объединяющая вальмовые и общие стропила. После этого рассчитывается периметр крыши дома. Длина стропил обязательно должна соответствовать параметрам кровли. Следует определить размер общих стропил и определить искомый параметр, определяемый углом крыши или требуемой площадью.

Монтаж полувальмовой крыши

Полувальмовая двускатная крыша благодаря простоте доступна даже собственноручному монтажу.

1. Стропила обрезаются согласно найденным размерам. Но лучше прибавить к этой длине до полуметра, которые могут компенсировать реальные погрешности.
2. Затем отпиливаются опорные балки, из которых делается каркас для последующей обрешетки. Дистанция между стропильными ногами составляет полметра или чуть больше – в зависимости от материала кровли и площади крыши.
3. Вдоль стены отмечаются точки расположения стропильных ног.
4. Смонтировав по периметру кровли стропила, на необходимой высоте следует укрепить конек.
5. К стене специальными скобами крепятся балки мауэрлата для придания им необходимой жесткости.
6. Затем направление работ слегка меняется. Обрешетка начинает монтироваться от центра кровли. А когда примерно половина досок будут на месте, следует перейти к вальмовым стенкам, для чего от конька до угла стены протягивается балка, образующая диагональную плоскость. Аналогичное действие повторяется на противоположной стене. У основания и на коньке доски прикрепляются подставками и саморезами. Угол наклона очень важен для любой скатной кровли, а в случае вальмовой он примерно равен углу мансардной – не слишком пологий и не слишком крутой.

7. Затем стоит задача сформировать кровельный пирог. На балки настилается полимерная пленка или листы предварительно обработанной тонкой фанеры. Это покрытие делается без нахлеста, однако желательно обработать стыки герметиком.

Для монтажа стропильных ног требуются специальные инструменты. Кроме того, желательно выполненные собственноручно чертежи, расчеты и схемы показать специалисту, который может проверить их правильность и точность выполнения.

Поделиться этой статьей в социальных сетях

Похожие статьи:

Проехав по великим просторам нашей родины, каждый из нас наверняка замечал, что на большинстве домах установлены двускатные крыши – это, можно сказать, негласное правило. Причем люди еще много…

Очевидно, что конструкция двускатной крыши привлекательна своей простотой: два ее ската на определенной высоте встречаются друг с другом вдоль осевой линии и увенчиваются коньком. Скаты кровли опираются на…

Чтобы рассчитать, какова потребуется высота двускатной крыши, нужно сначала выбрать допустимый угол наклона ее скатов. Для этого следует прибегнуть к регламентирующим этот вид работ нормативным документам, согласующимся со…

Двускатная крыша является самой популярной в нашей стране, поскольку она увенчивает не только новые особняки, но и старые домики в забытых селах. А всё это благодаря тому, что…

Category:Half hipped roofs — Wikimedia Commons

From Wikimedia Commons, the free media repository

Jump to navigationJump to search

Deutsch: Krüppelwalm, Krümperwalm, Schopfwalm, Schopfdach, Halbwalm

English: Half-hipped крыша, также называемая подстриженным фронтоном или дерганой крыши — это скатные крыши (двускатные крыши) с усеченными фронтонами, увенчанными вальмами .

Венгерский: Csonka kontytető

Nederlands: Wolf(s)dak

Подкатегории

Эта категория имеет следующие 8 подкатегорий, всего 8.

C

• Центральная экспериментальная ферма, пристройка к молочным технологиям (3 этаж)

D

• Музей Даукантас, Папиле (4 этаж)

• Полушатровые слуховые окна‎ (4 C, 1 F)

G

• Полушатровые с двускатной крышей‎ (4 C, 72 F)

• Полушатровые с вальмовыми крышами‎ (2 F)

Медиа в категории «Полушатровые крыши»

Следующие 56 файлов находятся в этой категории, из 56 всего.

• Dach naczółkowy.svg
  477 × 351; 5 КБ

• Деми-круп-туатюр.JPG
  467 × 385; 7 КБ

• Круппельвальмдах.png
  200×200; 4 КБ

• Круппельвальмдах.svg
  200×200; 4 КБ

• Мейерс b4 s0398 b6. png
  183 × 108; 8 КБ

• «Апситес» Падуре — panoramio.jpg
  1024 × 684; 335 КБ

• Die Gartenlaube (1863) b 408.jpg
  1282 × 1103; 404 КБ

• 20160722 412 flohimont.jpg
  3872 × 2592; 7,03 МБ

• 2017-Рюдерсвиль-1779.jpg
  1920 × 1280; 3,32 МБ

• американских дома и сада (1910 г.) (18129866976).jpg
  2860 × 1766; 1,62 МБ

• Арктандербиен.jpg
  1600 × 985; 1,25 МБ

• Энциклопедический словарь Брокгауза и Ефрона b32 880-2.jpg
  754 × 236; 35 КБ

• Центральная экспериментальная ферма, Оттава (20140919-IMG 9810).jpg
  5184 × 3456; 8,74 МБ

• Шампуле-FR-45-mairie-01.jpg
  3648 × 2736; 2,8 МБ

• Клуж-Напока.ул. M.KogălniceanuI.Nr.23-Protopopiatul Reformat-MG 4200.jpg
  3648 × 2736; 2,74 МБ

• Крупетта.jpg
  411 × 197; 25 КБ

• Приложение по технологии производства молочных продуктов, CEF, Оттава (20140919-IMG 9813). jpg
  5184 × 3456; 10,64 МБ

• ОБЩИЙ ВИД, ПЕРСПЕКТИВА С ЮГО-ВОСТОКА — Сетон-Белт-Барн, западная сторона Черч-роуд, к северу от Сентрал-авеню (маршрут 214), Митчеллвилль, графство Принс-Джордж, Мэриленд HABS MD,17-MITV,3-1.tif
  5000 × 3,596; 17,15 МБ

• Giewelfassad mat Krëppelwalmdaach.JPG
  2340 × 1560; 1,48 МБ

• Дома Гордона-Ван Тайна (1921 г.) (1477

4190 × 2268; 1,7 МБ

Руководство по вальмовой крыше: распространенные типы и преимущества

Автор Katie Barton | Опубликовано 4 июля 2022 г.

Купить

Вальмовая крыша имеет конструкцию, в которой все четыре стороны крыши наклонены. Он самоподдерживающийся, что делает его одним из самых конструктивно прочных и ветроустойчивых типов крыш.

Посмотреть в галерееNaoi Architecture & Design Office

Но существует более одного типа вальмовой крыши, что может привести к путанице. Кроме того, в некоторых домах используется комбинация вальмовой и двускатной крыш.

Если вы планируете установить в своем доме четырехскатную крышу, вот что вам следует знать.

Обзор конструкции вальмовой крыши

Все стороны вальмовой крыши наклонены вниз. В квадратных домах четыре стороны вальмовой крыши образуют вершину. В прямоугольных домах стороны вальмовой крыши сходятся, образуя конек.

Шаг вальмовой крыши может варьироваться в зависимости от стиля.

Некоторые стили имитируют форму пирамиды, в то время как другие представляют собой смесь вальмовых крыш с другими типами, такими как двускатная.

5 Наиболее распространенные типы вальмовых крыш

Шатровые крыши могут принимать различные формы и размеры. Вот наиболее распространенные типы:

1. Стандартная четырехскатная крыша — традиционная четырехскатная крыша на прямоугольном доме с четырьмя наклонными сторонами, которые сходятся на коньке.
2. Шатровая крыша в виде пирамиды . Шатровая крыша в виде пирамиды — это то, что вы увидите на квадратных строениях. У него четыре равные стороны, которые сходятся в одной точке.
3. Шатровая и ендовная крыша – Шатровая ендовная крыша возникает, когда дом имеет Т- или Г-образную форму, а не стандартный прямоугольник. У этой крыши есть долина, где сходятся несколько шатровых крыш.
4. Полувальмовая – полувальмовая или полувальмовая крыша сочетает в себе стили двускатной и шатровой крыш. Крыша начинается с двускатной конструкции, но верхние точки шатровые.
5. Голландская двускатная крыша – Голландская двускатная крыша представляет собой вальмовую крышу с фронтоном наверху.

Шатровая крыша и двускатная крыша

Двускатная крыша является самой простой конструкцией крыши. Он имеет две ровные стороны, образующие вершину посередине.

Двускатные крыши — самые простые в строительстве и, следовательно, одни из самых дешевых вариантов. Поскольку эти крыши скатные и не имеют плоских участков, они идеально подходят для районов с сильным дождем или снегом.

Посмотреть в галерее

Шатровые крыши хорошо себя чувствуют в экстремальных климатических условиях. Их конструкция делает их самоподдерживающимися и лучшим выбором для кровли при сильном ветре и ураганах. И, поскольку они эстетичны, они могут повысить привлекательность бордюра.

Какими бы замечательными они ни были, у них есть два потенциальных недостатка. Во-первых, четырехскатные крыши дороже двускатных. Во-вторых, так как у них больше швов, имеют большую вероятность протекания.

Шатровая крыша может быть лучшим вариантом, если вы живете в районе, где часто бывают сильные ветры. С другой стороны, двускатная крыша лучше, если вы не беспокоитесь о сильном ветре и хотите что-то простое в обслуживании.

Шатровая крыша против вальмовой крыши

Некоторые путают четырехскатную крышу с двускатной, но это не одно и то же. Вальмовая крыша представляет собой двускатную конструкцию с двумя симметричными скатами с обеих сторон. Верхний склон обычно пологий, а нижний — крутой.

Посмотреть в галерее

Вальмовые крыши прекрасно отводят воду от дома, но не подходят для районов с сильным снегопадом. Они также не так устойчивы к ветру, как четырехскатные крыши.

И вальмовая, и вальмовая крыши максимально увеличивают пространство чердака. Но четырехскатная крыша — лучший выбор, если вы живете в экстремальном климате.

Плюсы и минусы вальмовой крыши

Существует множество типов вальмовых крыш, и они подходят для всех типов домов. Если вы рассматриваете вальмовую крышу для своего дома, вот ее плюсы и минусы:

Плюсы вальмовой крыши:

• Эстетика – Вальмовые крыши имеют множество вариаций, и почти все они добавят привлекательности вашему дому. твой дом.
• Самостоятельная фиксация . Поскольку вальмовые крыши являются самонесущими, они обладают большей структурной целостностью, чем многие другие типы крыш.
• Идеально подходит для сильного ветра – Конструкция вальмовых крыш помогает им противостоять сильному ветру. Это один из лучших вариантов для районов, подверженных ураганам.
• Превосходный дренаж – Наклон вальмовых крыш предотвращает накопление дождя или снега.

Минусы вальмовой крыши:

• Дороговизна . Иногда сложная конструкция вальмовой крыши может сделать ее намного дороже, чем стандартная двускатная крыша.
• Склонен к утечкам – У вальмовых крыш больше швов, чем у многих других крыш, что повышает вероятность их протекания.

Примеры вальмовых крыш

Если вам нужно вдохновение, вот некоторые из самых популярных стилей вальмовых крыш.

Стандартная четырехскатная крыша дома в островном стиле

Посмотреть в галерееRussell Home Builders

Традиционная четырехскатная крыша имеет четыре стороны, которые соединяются с пиком или коньком, в зависимости от формы дома.

Стандартные вальмовые крыши являются одними из самых дешевых в этом стиле, поскольку их конструкция очень проста.

Шатровая и ендовная крыша на традиционном одноэтажном доме

Дуг Саймон АРХИТЕКТУРА

Шатровые и ендовные крыши состоят из нескольких секций шатровых крыш, которые встречаются и образуют ендовы. Обычно они имеют Т-образную или L-образную форму, но могут варьироваться.

В этом традиционном доме легко увидеть, как соединяются несколько крыш.

Голландская двускатная крыша в деревенском доме

Просмотр в галерее Hoedemaker Pfeiffer

Если вы задумали сделать комбинацию вальмовой и двускатной крыш, вот один из способов сделать это.

Такая крыша называется голландским фронтоном. Он начинается как вальмовая крыша, а затем имеет фронтон наверху. Иногда фронтон небольшой, но в этом случае домовладелец решил разместить большой фронтон в центре.

Часто задаваемые вопросы (FAQ)FAQ

Дома каких типов лучше всего смотрятся с вальмовыми крышами?

Шатровые крыши являются одним из самых универсальных стилей и подходят для любого типа дома. Хотя вы обычно видите шатры на домах в георгианском и французском колониальном стиле, они подходят для любого дома. Вы легко найдете примеры современных, фермерских и деревенских домов с шатровыми крышами.

Почему текут вальмовые крыши?

Шатровые крыши протекают, потому что они имеют больше швов, чем крыши других стилей, таких как двускатные или вальмовые. Чем больше швов в кровле, тем больше шансов на протечки. Убедиться, что ваша крыша закреплена и правильно залита, — это способ номер один предотвратить протечки. Осматривайте крышу ежегодно или после сильных ураганов на наличие повреждений.

Сколько служат вальмовые крыши?

Срок службы вальмовой крыши зависит от используемого материала, вашего климата и того, насколько хорошо вы ухаживаете за крышей. В зависимости от кровельного материала вы можете ожидать, что ухоженная вальмовая крыша прослужит пятьдесят и более лет.

Заключительные мысли

Стандартная вальмовая крыша имеет четыре наклонных стороны, которые сходятся на пике или коньке. Есть несколько вариантов шатровой крыши; некоторые из них сложны и сочетают в себе несколько стилей крыши.

Шатровые крыши отлично подходят для повышения привлекательности дома.
