Как подключить двухклавишный выключатель – особенности этой процедуры, а также схема его подключения

Содержание статьи (кликабельно):

1. Строение двойного выключателя.
2. Преимущества.
3. Где он используется?
4. Схема подключения.
5. Нужные материалы.
6. Нужные инструменты.
7. Прокладка электропроводов.
8. Некоторые подготовительные работы.
9. Подсоединение и монтаж.
10. Видео. Монтаж двойного выключателя своими руками

Ни один дом и ни одна квартира не может использоваться без наличия освещения. Ее наличие является одним из важнейших требований к обустройству дома.

Все мы прекрасно знаем, что она состоит из двух элементов:

1. Светильника.
2. Выключателя.

Первый элемент обеспечивает создание света. По сути дела он является наиболее важным. Конечно, его можно было бы просто подключить к электросети и он бы светился все время. Однако нам это не нужно, поскольку это неразумно, а также надо экономить на электричестве.

Поэтому для управления светильником используется выключатель. Он соединяет или разъединяет провод, который подходит к светильнику и подает ток на лампы.

Собственно, главным героем нашей статьи будет двухклавишный выключатель. Он работает по такому же принципу, как оборудование с одним или тремя клавишами.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

• корпуса;
• входных и выходных клеммников;
• двух клавиш.

Элементы двойного выключателя
[sc name=img ]

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

Зажимные и безвинтовые клеммы на выключателях
[sc name=img ]

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Преимущества

Такое строение этого включателя обеспечивает одно из главных его преимуществ. Оно заключается в том, что один выключатель может управлять роботой нескольких ламп или светильников. Именно поэтому двухклавишный выключатель имеет большую популярность и много людей интересуется тем, как правильно его подключить.

Особенности его подключения мы рассмотрим несколько ниже. Теперь же отметим, какими еще преимуществами может похвастаться этот включатель.
Одним из них является регулирование яркости света в комнате.

Это достигается благодаря включению отдельных ламп или светильников. Конечно, такой особенностью не может похвастаться одноклавишный включатель, поскольку он включает все лампочки люстры одновременно. В результате, создать романтическую обстановку в комнате или дать свет на отдельную часть комнаты вряд ли удастся.

Полезный совет: если вы используете отсоединитель с одной клавишей и хотите управлять уровнем освещения, то нужно будет покупать и монтировать диммер. Его еще называют светорегулятором.

С вышеуказанного преимущества выплывает другое — экономия электроэнергии и своих денег. Конечно, часть лампочек люстры потребляет меньше электрического тока, чем все лампочки.

Также происходит экономия и на кабеле. Ведь до двухклавишного выключателя устанавливается всего лишь один кабель. В том случае, если делать попытку заменить его двумя одноклавишными включателями, то нужно прокладывать два отдельных кабеля к обоим выключателям.

Включение части лампочек не позволит сильно ослепить глаза, ведь количество света будет недостаточным для этого. А вот что произойдет, если в темной комнате благодаря работе одноклавишного отсоединителя одновременно загорятся все лампочки, вы хорошо знаете. Ощущения неприятные.

Двухклавишный выключатель выгоден для использования во влажных средах и на улице, ведь гораздо легче сделать защиту для влаги или ударов в одном корпусе, чем делать это в разных небольших корпусах.

Важность его монтажа в таких средах заключается и в том, что уменьшается количество выключателей и вместе с тем уменьшается количество потенциальных опасных точек. Это также является причиной, почему многие люди покупают и интересуются тем, как подключить двухклавишный выключатель.

В том случае, если он используется во влажной среде, то под корпусом монтируется специальный кожух. Если средой использования является двор или улиц (здесь он может подвергаться опасности физического повреждения), то корпус соединителя делается из металла или ударопрочной пластмассы.

Сфера использования

Благодаря такому количеству преимуществ и своему строению двухклавишный выключатель используется в любых комнатах, в которых монтируется люстра на несколько лампочек, в различных офисных и производственных помещениях, а также на улице. При этом его могут использовать для регулирования работы светильников в различных помещениях. Например, в ванной и туалете, коридоре и кладовке.

Полезный совет: включатели, которые входят в осветительную систему этих комнат, всегда монтируются за пределами ванной и туалета. Этот принцип является обязательным для исполнения, и он прописан в ПУЭ.

Как видите, сфера использования двухклавишного выключателя является очень широкой, и он имеет очень много преимуществ. В дальнейшем мы рассмотрим, как подключить двухклавишный выключатель.

Схема подключения

Для того чтобы вы понимали всю логику работ по подключению двойного выключателя света, мы подаем схему его подключения.

Cхема соединения двухклавишного выключателя
[sc name=img ]

Из схемы четко видно, что к двухклавишному выключателю будет прокладываться только фазный провод. Что касается нейтрального и заземляющего электропроводов, то они будут сразу подсоединяться к светильникам.

От самого выключателя уже будет идти два отдельных кабели, и каждый из них подключают к отдельным лампочкам или отдельным светильникам.

Подключение электропроводов, которые будут идти к двухклавишному выключателю или от него, а также к светильнику, осуществляется внутри распределительной коробки. Именно таковой является схема, которая определяет то, как можно подключить в своем доме двойной выключатель.

Нужные материалы

Теперь можно приступать к самому процессу подсоединения. Для этого нам нужно запастись:

1. Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
2. Двойным включателем.
3. Монтажной коробкой, в которой будет размещаться включатель.
4. Клеммниками.
5. Изолентой.

Инструменты

Что касается инструментов, то их список должен состоять из:

• отверток для крестового и плоского шлицов;
• монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
• бокорезов;
• уровня;
• пассатижей;
• молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Монтаж электропроводов

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.

Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.

Другие подготовительные работы

Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.

Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.

Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.

И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.

Особенности подключения

Подрозетник с введенными проводами
[sc name=img ]

Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.

Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».

При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.

Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.

Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.

Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.

Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.

Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.

Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.

Видео о подключении такого выключателя

Современные кухни с островом, что нужно знать о них перед заказом?

Посудомоечная машины: функционал и правильная установка

Что такое «умное затемнение стекла»

Строительные леса. Производство и аренда

инструкция по монтажу, советы, видео

Содержание

• 1 Внутреннее содержимое
• 2 Особенности разводки
• 3 Основные составляющие цепи
• 4 Порядок объединения проводов
• 5 Рекомендации специалистов
• 6 Выключатель, оснащенный таймером
• 7 Видео

Монтаж электрооборудования и составляющих электрической системы многим кажется сложной задачей, но при желании с любой работой, даже самой трудной, можно справиться своими силами. Главное – это усердие и терпение, а облегчить выполнение монтажных манипуляций помогут пошаговые инструкции и обучающие видео. С помощью детальных пособий, даже не имея опыта, можно своими руками установить тот или иной прибор.

У многих людей возникает потребность подключить выключатель, состоящий из двух клавиш. Такие выключатели чаще всего используются в квартирах и в частных домах. Некоторые предпочитают обращаться к специалистам, но ведь услуги профессионалов стоят недешево. Детальная инструкция поможет вам подсоединить этот прибор самостоятельно, даже если вы не являетесь по профессии электриком.

Выключатель представляет собой элемент, предназначенный для создания оптимальной световой разводки в квартире или монтажа светильника. Конструкция этого прибора довольно простая, но содержит несколько нюансов, которые следует принимать во внимание.

В данной статье дается описание этих тонкостей, чтобы у вас были подсказки, позволяющие правильно соединить находящиеся в корпусе контакты.

Внутреннее содержимое

Монтаж выключателя следует начинать с изучения его наполнения, ведь детали, из которых он состоит, оказывают влияние на работу прибора. Необходимо понять, с чем вам предстоит работать, чтобы не повредить механизм, не причинить вреда своему здоровью и обеспечить правильное функционирование розетки. Нужно заранее разобраться, каким образом в одной точке объединяется множество проводков, ведь выключатель состоит всего из трех клемм.

Важно! Не пожалейте времени на изучение содержимого выключателя, чтобы выполнить работу по его подключению правильно.

При подсоединении проводов применяются именно данные клеммы. Для беспрепятственного выключения света других составляющих не требуется. Вникнуть в детали можно после детального ознакомления с главной разводкой после изучения схемы подсоединения кабелей.

Особенности разводки

Разводка является ключевым звеном в создании осветительной системы. При монтаже выключателя в первую очередь рекомендуется закрепить все необходимое, а затем в одной коробке скомпоновать провода. За счет этого вы обеспечите легкость объединения концов.

В данном случае можно предельно доступно выяснить принцип. При необходимости вы можете заручиться помощью электрика — наверняка, среди ваших знакомых найдется человек, хорошо разбирающийся в электричестве, или просто попросить, чтобы вам разъяснили непонятные моменты.

Основные составляющие цепи

Основная задача заключается в том, чтобы в одном месте скомпоновать все провода, идущие от основных составляющих цепи. Внимательно рассмотрите все кабеля, ведь они служат основой, именно поэтому им нужно уделить самое пристальное внимание. Учесть и подготовить нужно:

• двухклавишный выключатель;
• количество осветительных приборов;
• подвод от электрического щитка.

К данным деталям желательно заранее подсоединить кабеля, а затем вывести их в чашу. Далее выполняется сбор в одной точке трех концов, идущих от двухклавишного выключателя, двух концов от световых устройств и двух — от электрического щитка.

Внимание! При монтаже розетки схема будет другой — этот нюанс обязательно принимается во внимание.

Порядок объединения проводов

Монтаж выключателя предваряет подготовка. При помощи специальной отвертки (ее еще называют индикаторной) осторожно проверяют защищенные концы от электрощитка. По итогам проверки «ноль» и «фаза» в обязательном порядке обозначаются фломастером. Специалисты обходятся без этого, но тем, у кого нет опыта в подобном деле, рекомендуется затратить немного времени – это позволит предотвратить ошибки. Не игнорируйте данный совет, иначе вы потратите еще больше времени на исправление недочетов. После этого можно выполнять подключение.

На первом этапе подсоединяются три провода: «ноль» от электрощита объединяется с 2 концами световых приборов (люстры, светильника). Если монтируется новый осветительный прибор, «ноль» объединяют с единственным кабелем. Принцип подключения с уже имеющимися световыми приборами и новыми различный. В этом заключается основное отличие, его необходимо принимать во внимание.

На следующей стадии фазовый провод от электрощитка подводят к обособленному контакту выключателя, состоящего из двух клавиш. Данная мера требуется для дальнейшего отключения конкретного устройства, по-другому делать недопустимо, иначе будет нарушена главная схема.

В завершение подсоединяются оставшиеся концы проводов от световых устройств к 2 клеммам, которые содержит выключатель. Итогом проделанных манипуляций становится прерывание фазы при отключении любой из клавиш. На основании этого можно сделать вывод, что работа выполнена правильно. Принцип здесь несложный, вы сможете в нем разобраться и осуществить все необходимые действия своими руками.

Картинка наглядно демонстрирует, как должны быть подключены провода. Фото помогут вам понять, что и в какой последовательности нужно делать.

Если вы попробуете поменять двухкнопочный выключатель своими руками, то поймете, что профессиональных знаний и умений в этом деле не требуется. С этой задачей смогут справиться даже новички, особых сложностей не возникнет. Многие из тех, кто пробовал самостоятельно подсоединять выключатели, утверждают, что обычную розетку смонтировать гораздо труднее.

Не бойтесь браться за эту работу, особенно если хотите сэкономить на услугах специалистов. Вам не придется ждать приезда мастера и платить ему деньги, вы сможете установить выключатель сами в свободное время. Конечно, есть определенные нюансы, о которых можно узнать исключительно в процессе работы, но вы сумеете в них разобраться.

Рекомендации специалистов

Перед тем как приступить к работе с электросетью, следует принять во внимание ряд важных тонкостей. Об этом говорят специалисты, регулярно сталкивающиеся с распространёнными ошибками, которые обычные люди допускают при установке выключателей. Профессионалы готовы дать советы и пояснить, как правильно выполнять монтажные манипуляции, чтобы получить долговечную готовую схему.

Представляем вашему вниманию несколько полезных рекомендаций:

1. Перед монтажом составляющих цепи основательно проверяется работоспособность элементов. В противном случае после подсоединения нужно будет «прозвонить» кабели, чтобы отыскать разрыв. Подобную вероятность следует исключить, иначе в будущем могут возникнуть проблемы. Вы же не хотите остаться без света из-за ошибок, допущенных при монтаже?!
2. Подключая два световых прибора, не экономьте на чаше, так как это может обернуться неприятностями. Рекомендуется заранее купить чашу, имеющую четыре выхода, позволяющую добиться максимально надежного соединения проводов. Подобное решение отличается практичностью и подтверждает правильность подсоединения.
3. Соблюдайте осторожность при соединении зачищенных проводов. Не допускайте их скрещивания, чтобы не возникло возможной угрозы при их дальнейшем использовании. Выполнить эти предписания трудно, но очень важно свести к минимуму касание.
4. Даже обычные розетки, которые стоят в каждой квартире, могут заискрить. Подобное происходит в результате контакта фазового провода с «нулем», поэтому старайтесь избегать ошибок.
5. Соединив провода, залудите концы. Для этой цели используется паяльный инструмент и припой. С этими приспособлениями многие не желают иметь дела, но не забывайте о том, что безопасность — прежде всего. Подобная мера предотвращает появление ржавчины, интенсивно образующейся под действием тока. Сделайте все необходимое, чтобы увеличить срок службы выключателя. Выполнив эту рекомендацию, вы избавите себя от необходимости в скором времени покупать и устанавливать новый выключатель.
6. Не экономьте изоленту. После того как вы закроете чашу, она будет единственной преградой разрыва, по этой причине желательно тщательно изолировать каждый участок зачищенных концов.

Если вы хотите, чтобы смонтированная вашими руками схема прослужила долго, следуйте рекомендациям профессионалов. Некоторые считают, что знают все сами, и игнорируют предписания специалистов. Из-за этого возникают ошибки, нарушающие работоспособность световых приборов, которые потом приходится устранять.

Руководствуясь советами профессиональных электриков, даже новичок сможет избежать ошибок. Вы правильно выполните работы по установке выключателя и обеспечите стабильную эксплуатацию освещения в своем жилище. Принцип монтажа выключателя одинаков и для квартиры, и для частного дома, главное — не пренебрегать рекомендациями.

Выключатель, оснащенный таймером

Современные производители электрооборудования предлагают новые модели выключателей, оснащенные таймерами. Многие люди не желают лишний раз подниматься для выключения света. Подобная необходимость доставляет дискомфорт любителям поспать; в таких случаях можно воспользоваться инновационными технологиями.

Сегодня есть возможность установки выключателя, оборудованного таймером. Благодаря таймеру работа выключателя заранее программируется, устанавливается определённое время отключения света. Выключатели с таймером – очередной шаг в будущее.

Стандартные розетки также оснащаются таким механизмом, но мы пока остановимся только на выключателях. Опыт показывает, насколько важна проверка контактов, но трудностей в любом случае не предвидится. Производители разработали обособленную конструкцию. Подведение контактов к датчику не предусматривается, он не нуждается в питании от электрической сети.

Наиболее востребованы электронные датчики, но можно встретить и механические, хоть они и менее популярны. Какой вариант предпочесть – решать вам, монтаж не имеет различий. Естественно, розетки, обладающие сенсорным дисплеем, более удобны, но на выключателе он может отсутствовать. По этой причине рекомендуется сэкономить финансы, отказавшись от лишних деталей, требующих больших расходов. Решение принимают покупатели, а об особенностях каждой модели детально могут рассказать продавцы.

Схема подсоединения — не такая уж сложная. Выключатели, состоящих из двух клавиш, уже много лет пользуются популярностью и применяются повсеместно; их можно встретить почти в каждом доме, поэтому особенности монтажа знакомы большинству людей. С этой задачей можно справиться в течение нескольких минут, конечно, если ответственно подойти к подготовке.

Все же гораздо труднее прямо на месте объединить клеммы, рекомендуется заранее подготовить оголенные концы проводов. Обособленная чаша выступает непременным условием, гарантирующим надежность. Многие новички забывают об этом моменте и оставляют кабеля, маскируя их штукатурным слоем.

Устанавливая выключатель, старайтесь работать аккуратно: этот прибор хоть и маленький, но может испортить отделку стеновой поверхности. Лучше всего монтировать выключатель на этапе ремонтных работ, конечно, если вам не требуется срочная замена сломавшегося механизма.

Теперь вы знаете не только как подключить двухклавишный выключатель, но и как продлить срок его службы, каких ошибок следует избегать, чтобы прибор функционировал исправно.

Видео

Монтаж двухклавишного выключателя не потребует особых усилий и не займет много времени — убедитесь в этом сами. Процесс самостоятельного подключения выключателя облегчит просмотр обучающего видеоурока. Наглядная схема подключения двухклавишного выключателя представлена на этом видео:

Как заменить двойной выключатель света: упрощенное руководство

Если вы хотите управлять двумя разными осветительными приборами или потолочным вентилятором из одного места, наличие двойного выключателя света просто необходимо.

Чтобы сделать это, вам нужно позаботиться о двух вещах: снять старый переключатель и подключить новый, и вот здесь-то и пригодится это надежное руководство!

Ниже мы покажем вам, как заменить двойной выключатель света, выполнив простые шаги, полезные советы и необходимые указания по технике безопасности.

Скоро ты будешь на пути к переключателю с двойным режимом работы!

Краткий обзор проводки двойного выключателя освещения

Прежде чем заменить старый выключатель новым «комбинированным выключателем» (одиночный выключатель с двумя тумблерами) или двухклавишным выключателем, вы должны сначала лучше понять двойные выключатели света. и как работает проводка двойного выключателя

Вот именно то, что вам следует знать:

Когда вы впервые берете в руки новый двойной выключатель, стандартный будет иметь 2 черных винта с одной стороны и два золотых винта с другой стороны.

(двойной выключатель модели Leviton продается на Amazon)

В идеале цепь выключателя света должна иметь 3 цвета проводов.

Эти провода:

Черный:

Он известен как «нагрузочный провод» или «горячий провод», по которому проходит электрический ток от источника электроэнергии и через выключатель.

Белый (иногда серый в старых домах):

Этот провод называется «нейтральным», по которому электрический ток возвращается от прибора к источнику питания, замыкая цепь.

Зеленый:

Этот провод, известный как «заземляющий провод», представляет собой контровочный провод, обеспечивающий альтернативный путь для электричества в случае короткого замыкания.

Для стандартного выключателя света вы обычно подключаете черные провода к черным винтам, а белые — к золотым винтовым клеммам.

Любые другие цвета проводов не должны подключаться к двойным выключателям света, поскольку они предназначены для 3-х и 4-х позиционных выключателей.

Как заменить двойной выключатель света

Теперь, когда вы знаете больше о том, как работает проводка двойного выключателя света, вот как его установить.

Шаг 1: Подготовьте все необходимые инструменты для работы

Чтобы избавить себя от хлопот, связанных с установкой нового комбинированного выключателя освещения, сначала необходимо собрать все необходимые инструменты.

Вот краткий обзор того, что вам понадобится:

• Новый двойной выключатель света, аналогичный по силе тока установленному
• Многогранная отвертка
• Фонарик
• Изолента
• Длинногубцы
• Мультиметр (дополнительно)

Вы также можете надеть защитное снаряжение, такое как изолирующие перчатки и защитные очки, для дополнительной безопасности.

Шаг 2. Отключите питание в розетке с помощью автоматического выключателя

Во избежание риска поражения электрическим током или короткого замыкания всегда необходимо начинать с отключения электроэнергии в помещении, где расположена розетка.

Для этого подойдите к автомату в доме и откройте металлическую дверь.

Найдите выключатель, отвечающий за электричество в указанной комнате (обычно помечен) и отключите его.

Вернувшись, убедитесь, что электричество отключено, проверив все выключатели рабочего освещения в комнате и убедитесь, что ни один свет не включается.

Если вы сомневаетесь, просто отключите электричество во всем доме, чтобы избежать проблем в дальнейшем.

Шаг 3. Отсоедините лицевую панель

Выкрутите винты из старой лицевой панели и с помощью плоской отвертки подденьте ее со стены и обнажите непосредственно старый выключатель света.

Делайте это аккуратно, чтобы не треснуть и не сломать лицевую панель.

После снятия лицевой панели используйте тестер напряжения, чтобы убедиться, что от старого выключателя не поступает электричество.

Шаг 4. Снимите старый выключатель освещения

Начните с тщательного осмотра старого выключателя и места подключения всех проводов.

После этого удалите все провода.

Для этого вам потребуется удалить старую изоленту и/или гайки проводов, чтобы открыть клеммные винты, и использовать отвертку, чтобы ослабить соединение с проводами.

Вы также можете использовать острогубцы, чтобы снять толстые провода с переключателя.

Когда все провода отсоединены, снимите старый выключатель света и установите новый.

Шаг 5. Переподключите новый двойной коммутатор

Чтобы перемонтировать новый переключатель, вам нужно ослабить винты клемм, если они полностью затянуты.

После этого вам нужно будет присоединить провода питания, нейтрали и заземления точно так же, как они были прикреплены к старому выключателю.

Оберните открытую медную часть вокруг винтовой клеммы, затем плотно затяните винты (убедитесь, что оголенные провода не касаются других проводов).

Шаг 6. Проведите быстрый тест новых переключателей

Теперь, когда все нужные провода подключены, пришло время окончательно протестировать установку, прежде чем завершить ее.

Направляйтесь к выключателю и снова включите питание, затем осторожно включите выключатели, избегая открытых частей.

Шаг 7: Верните все на место

Когда все будет в порядке, вернитесь в комнату с выключателем и выключите питание

Затем вернитесь в коробку и поместите выключатель обратно внутрь с опциональной изоляцией изолентой и прикрепите лицевую панель снова к розетке.

Советы, о которых следует помнить при замене двойных выключателей освещения

Теперь, когда вы знаете, как заменить двойной выключатель освещения, вот несколько советов и дополнительная информация, которую вы, возможно, захотите иметь в виду для достижения наилучших результатов.

Безопасность всегда должна быть вашим приоритетом

Работа с электричеством сопряжена со многими проблемами, такими как поражение электрическим током, короткое замыкание, поражение электрическим током и многие другие риски.

В некоторых случаях эти короткие замыкания могут привести к хлопкам с искрами или возгоранию электрическим током.

По этой причине при работе с розетками можно надевать защитные очки и изолирующие перчатки.

Кроме того, у вас должен быть небольшой спрей для тушения огня, подобный этому, потому что пожары, связанные с электричеством, нельзя тушить водой.

Сделайте снимок вашей проводки перед снятием старого выключателя

Один из лучших способов избежать неправильного повторного подключения и коротких замыканий — убедиться, что все провода подключены точно так же, как они были до замены.

Самый простой способ сделать это — сделать несколько снимков старого переключателя перед его снятием.

Картинки должны быть четкими и показывать, какие провода к каким портам подходят.

Выбирайте качественный двойной выключатель света

Если вы заменяете старый выключатель, скорее всего, он неисправен.

Чтобы избежать этой проблемы в будущем, убедитесь, что вы выбрали вариант хорошего качества.

Если вам нужна хорошая рекомендация, обратите внимание на переключатель Leviton 5634-W.

Надежный и изготовленный из качественных материалов, обеспечивающий долгий срок службы.

Нажмите здесь, чтобы узнать об этом больше!

Обмотайте клеммы изоляционной лентой для дополнительной безопасности

Одним из приемов, который сделает соединение более безопасным и предотвратит короткое замыкание и проблемы с ослабленным проводом, является использование изоленты.

Просто используйте ленту и оберните ею клеммы после их подключения к проводам.

Также идеально подходит для плотно расположенных электрических розеток.

Часто задаваемые вопросы

Сколько стоит замена двойного выключателя света?

Пока вы выполняете работу самостоятельно, весь проект должен быть удивительно дешевым.

В идеале переключатель хорошего качества должен стоить от 10 до 15 долларов.

Проект обойдется вам дороже, если вы впервые покупаете некоторое оборудование, такое как мультиметры, тестеры напряжения, отвертки и т. д.

Однако эти инструменты чрезвычайно универсальны и сэкономят вам деньги при работе над другими проектами. по дому – добавить розетку к выключателю кто-нибудь?

Как часто нужно менять выключатель света?

Нет конкретных указаний по времени, по истечении которого следует заменить выключатель света, поскольку большинство выключателей света могут служить до тех пор, пока они функционируют.

Поскольку срок службы выключателя света составляет от 15 до 20 лет (при условии отсутствия коротких замыканий или других повреждений), вам не следует об этом беспокоиться до тех пор!

Можно ли заменить одинарный выключатель двойным выключателем?

Вы можете заменить одинарный выключатель двойным или двойным выключателем, чтобы лучше управлять новым освещением в комнате.

Однако вам нужно убедиться, что в коробке уже есть запасная проводка для двойного выключателя, найти эту проводку и подключить ее.

В противном случае вам понадобится профессиональная помощь, чтобы добавить и провести проводку через стену для установки дополнительного выключателя.

Вкратце…

Вот оно! Краткое руководство, которое покажет вам, как заменить двойной выключатель света и установить новый!

Как видите, замена двойных выключателей света — относительно простая задача, если вы будете достаточно осторожны, поэтому убедитесь, что вы соблюдаете все меры предосторожности при выполнении этой операции!

Делиться — значит заботиться!

Как подключить выключатель света — шаги для однополюсного и трехпозиционного выключателя

istockphoto. com

Хотя подключить выключатель света несложно, вам необходимо иметь общее представление о том, как электричество работает в доме, чтобы выполнять работу безопасно. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя освещения

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения разных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

• Однополюсный выключатель освещения (дополнительно)
• 3-позиционный выключатель освещения (дополнительно)
• Отвертка
• Плоскогубцы
• Изолента (для трехпозиционных выключателей)
• Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Advertisement

Как подключить однополюсный выключатель света

Устали от ваших тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя отключено, отвинтите пластину выключателя (большинство из них крепится двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и с крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

• Вы должны увидеть два черных провода, каждый из которых подключается к разным винтам сбоку переключателя. Это так называемые клеммные винты.
• Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
• Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

Реклама

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нулевые провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на наличие признаков повреждения.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем подвергаются нагрузке и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к выключателю на замену ни одна часть провода, которая соприкасается с винтами, не повреждена.

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

Реклама

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом, чтобы они налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

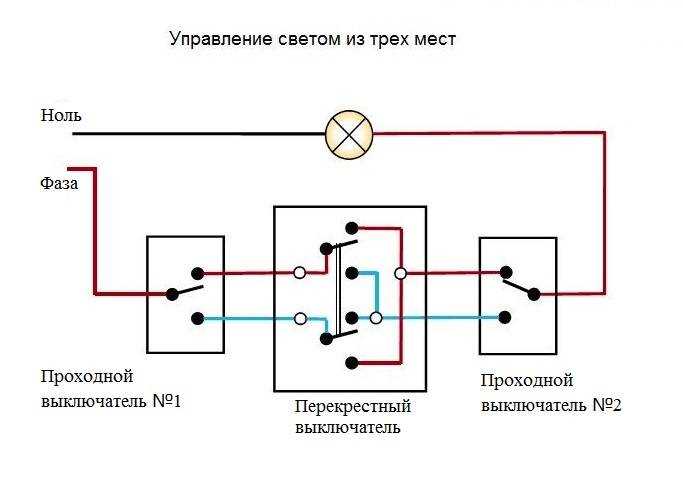

Как подключить 3-позиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может быть полезно использование двух 3-позиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

Реклама

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Определите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первом поле.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Advertisement

Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки вы найдете только четыре провода во втором распределительном щитке: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ШАГ 6: Отсоедините провода.

После того, как оба общих провода будут помечены, с помощью отвертки ослабьте винты клемм и снимите прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Осмотрите переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

• Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
• Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
• Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
• Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
• Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
• Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов прикрепите переключатели двумя винтами к распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Объявление

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Advertisement

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего трехпозиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе. Полные шаги смотрите выше.

В: Могу ли я подключить розетку к выключателю света?

Это возможно, если коробка достаточно большая (20 кубических дюймов) и содержит два нулевых провода. Тем не менее, это работа для лицензированного электрика, потому что она включает в себя знание того, какая электрическая нагрузка уже есть в цепи и достаточно ли ее для добавления розетки.
