как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

• 1 Правила безопасности при подключении варочной поверхности
• 2 Выбираем вилку для варочной панели
• 3 Как к электричеству подключить варочную поверхность с одной фазой
• 4 Подключение варочной панели Electrolux 4 провода
• 5 Как подключить индукционную варочную панель

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

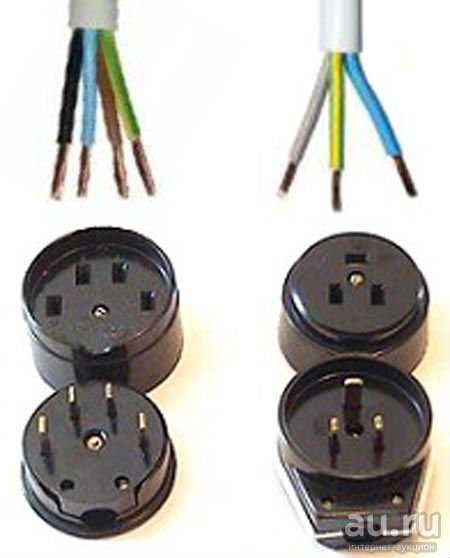

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

• 1 Правила безопасности при подключении варочной поверхности
• 2 Выбираем вилку для варочной панели
• 3 Как к электричеству подключить варочную поверхность с одной фазой
• 4 Подключение варочной панели Electrolux 4 провода
• 5 Как подключить индукционную варочную панель

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

1. Определите, какое количество проводов имеется в вашей квартире.
2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

Как подключить электрическую плиту самостоятельно

Как правило, процесс подключения печи к сети достаточно прост и ограничивается включением в розетку. Однако немалое количество покупателей предпочитает покупать вместо полного комплекта только рабочую часть – варочную поверхность. Его подключение к электросети несколько сложнее. Не знаете, как подключить электрическую плиту самостоятельно? Мы дадим вам необходимые советы, применимые к технике таких компаний, как Electrolux, Bosch, Gorenie, Zanussi, Hansa, Samsung, Ariston, Siemens и др., которую можно встроить даже в столешницу. Ознакомившись с ценами и форумами, которые предлагают мастера на свои услуги по подключению устройств, вы поймете, что сделать подключение самостоятельно будет гораздо дешевле.

• Теоретическая часть.
• Срочные рекомендации
• Индукционные плиты

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления мощностью от 25 до 32 А. Что касается проводов, то они должны быть медными, трехжильными, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Говоря о розетках, которые предназначены для подключения варочных поверхностей, их классифицируют следующим образом:

• трехконтактный;
• четырехконтактный.

Руководство по установке

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается. Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у плиты 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что плите требуется перемычка между фазами на клеммной колодке для подключения к трехжильному кабелю.

Итак, действуем следующим образом: между черным и коричневым проводом устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (он должен быть черным, коричневым, белый). Что касается заземляющих проводников и земли, то они остаются целыми.

Полученный шнур нуждается в изоляции. Если провода от стены имеют одинаковую цветовую маркировку, то с помощью мультиметра определите, где ноль и фаза.

Важно! Разберите розетку, в которую вы собираетесь подключить электроплиту, и внимательно проверьте, так как в некоторых случаях происходит несоответствие между контактами и проводами плитки, в результате чего после подключения может случиться так, что свечи зажигания либо начнут греметь, таять.

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Срочные рекомендации

Учтите следующие советы по подключению вашей техники своими руками:

1. Перед подключением электроплиты необходимо установить УЗО и автомат.
2. Корпус должен быть заземлен, но не на проводник от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, уже имеющие защитную шину для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Плиты индукционные

Индукционная панель или духовка, об установке которых мы уже писали, можно подключить почти по аналогии с варочной электропанелью. Убедитесь в отсутствии принципиальной разницы, прочитав советы ниже, где речь пойдет о подключении плиты.

1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
2. Затем откройте панель доступа. Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. С помощью отвертки открутите его.
3. Сняв металлическую пластину, найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур должен удерживаться на месте с помощью зажимов. Это необходимо сделать, чтобы электрический провод не выпадал. Затем пропустите шнур через кабельный зажим. Подождите, затягивая винты.
4. Если хотим подключить духовку устаревшего образца, то там находим 3 провода. В последних моделях их должно быть 4: 2 — фаза, 1 — нейтраль, 1 — земля. Их расположение таково: в центре — нейтральная точка, по двум ее сторонам — фазные провода, под ней — точка заземления. Перед соединением проводов между собой убедитесь в наличии медной полоски, которая обычно соединяет заземляющие провода с нейтральными. Увидев, просто устраните его. Фазы необходимо соединить перемычкой, как мы сказали выше в инструкции по подключению электроплиты.
5. Необходимым процессом при подключении к варочной электропанели является соединение шнуров. Из них черный и красный – это фазные провода, зеленый – заземление, а синий – нейтраль. Перед подключением проводов открутите места соединения и вместо них подключите провод. Сначала подключите кабель зеленого цвета, затем синего, затем уже оставшегося (красного или коричневого от перемычки).
6. Затем убедитесь, что шнур натянут. Не желательно, чтобы он был перетянут или болтался.
7. Отличие электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, прочно ли выполнено соединение, иначе оно может не выдержать автомат, и вам придется ремонтировать не только устройство, но и всю проводку. Также следует отметить, что установку электроплиты можно производить без вилки, напрямую в сеть. Для этого проведите отдельную линию от распределительной коробки.

Понятная инструкция по установке модели Electrolux

В этой статье мы наглядно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Читайте также:

• Набор инструментов для электрика
• Как сделать заземление в квартире
• Почему срабатывает автоматический выключатель

Инструкция по установке

Смотрим видео и учимся наглядно устанавливать и подключать кухонный прибор

Понятная инструкция по подключению модели Electrolux

Опубликовано:
14.02.2015
Обновлено: 06.11.2017

Пока без коментариев

техника — Как подключить электрические провода к варочной панели (плите)?

спросил
11 лет, 4 месяца назад

Изменено
2 года, 1 месяц назад

Просмотрено
67 тысяч раз

У меня проблемы с пониманием того, как подключить некоторые электрические провода к столешнице.

Цвета проводов обычно означают, что синий = N, коричневый = L и желтый/зеленый = PE.

Моя проблема в том, что на плате есть L1 и L2:

Когда я подключаю синий провод к L1, ничего не происходит. Когда подключаю синий провод к L2, то тарелочки работают, но только половина из них справа.

Вот как сейчас подключено:

Что я делаю не так?

• электрические
• приборы

2

ЭТО НЕ ШУТКА — ЭТОТ ПРИБОР ДОЛЖЕН БЫТЬ УСТАНОВЛЕН ПРАВИЛЬНО

Вот как он должен быть подключен к сети 220-240 вольт

Провода, которые вы используете для подключения… это предоставленные провода? должен был быть сплошной медный U-мост, чтобы соединить L1/L2 друг с другом!? Где это находится?

Если это не оригинальный кабель, следует рассмотреть возможность использования кабеля с одножильным сердечником 2,5 мм

Но и провод в вилке должен быть такого же/похожего типа! а должно быть ТОЛЬКО ПОСВЯЩЕННЫЙ
означает, что на этой линии нет других вилок

Перед плитой вам нужен разъединитель (любой электрик, который говорит, что это не нужно, — плохой электрик!) на выделенной линии 2,5 мм с твердым сердечником !!!

Имейте в виду, что если вы не выполняете эти требования, вы подвергаете себя риску электрического пожара — и это касается ВСЕХ 220-вольтовых установок в любой точке мира. Если у вас есть страховка, и она сгорит, и они обнаружат, что ваша новая плита не соответствует этим правилам по электричеству… извините — страховка аннулируется!! Даже после установки вам потребуется НОВЫЙ сертификат электрических испытаний, подтверждающий отсутствие утечек на ЗЕМЛЮ! или микро шорты!

4

Я только что установил электрическую керамическую плиту Zanussi (под наблюдением квалифицированного электрика), и изображение вашей электромонтажной коробки выглядит точно так же, как мое. То, что говорит человек выше (ppumkin), абсолютно верно. В моем случае потребовался медный U-образный мост, и я думаю, что он у вас есть, так как я вижу очень маленькую его часть на вашем изображении (там, где был и мой). Моя была спрятана внизу, как показано на моей картинке ниже.

Прежде чем затянуть винты для L1 и L2, я просто засунул «перемычку» под винты L1 и L2 , а затем затянул их.
