Подключение автомата в щитке своими руками с подробной схемой

Автоматические выключатели или пакетники, пришедшие на смену плавких предохранителей, призваны защитить цепь от перегруза, бытовые приборы от выхода из строя, а человека от удара электрическим током. В отличие от своих предшественников автоматы более точны в своей работе и могут использоваться неоднократно.

Принято считать, что подключением автоматов в щитке должны заниматься профессиональные электрики, ведь у них есть определенные знания и навыки. Это не совсем верно. В большинстве случаев с подключением автомата в щитке можно справиться и своими руками.

Схема подключения автоматов в электрощите

Если вы решили самостоятельно собрать весь электрощит, то предварительно необходимо начертить схему подключения автоматов в щитке.

Сейчас все чаще для создания схемы подключения автоматов в щитке используют специальные компьютерные программы, которые способны в считанные минуты спроектировать модель щитка по заданным параметрам.

Не важно, будете вы чертить схему собственноручно или воспользуетесь графическим редактором, необходимо понимать, какие именно элементы входят в состав электрического щитка.

• Вводной автомат призван защитить проводку по всему контуру. Именно к вводному автомату присоединяется основной кабель. Часто вводной автомат оборудуют рубильником, с помощью которого можно полностью обесточить помещение в случае необходимости.
• После вводного автомата обычно устанавливают счетчик электроэнергии. Иногда электросчетчик монтируют отдельно.
• Устройств защитного отключения может быть несколько. В большой квартире их ставят на отдельные линии для предотвращения пожара и удара током.
• Линейные автоматы разрывают электрическую цепь в случае ее перегруза. Их устанавливают на линии, питающие мощные электроприборы, такие как стиральная машина.
• Иногда вместо линейных автоматов и УЗО устанавливают диффавтомат.
• Соединительные и распределительные шины. Первые расключают электрощит и соединяют рабочие нули с проводами заземления. Вторые соединяют между собой все модули щитка.
• Для крепежа модулей используют DIN-рейку.

Когда схема подключения автоматов в щитке готова, можно приступать к сборке.

Из чего состоит автоматический выключатель

Для того, чтобы грамотно произвести подключение автоматов в щитке, следует понять, как именно устроен прибор:

• Пластиковый корпус.
• Рычаг управления, с помощью которого можно обесточить цепь.
• Контакты и клеммы, которые соединяют и разрывают цепь и служат для ее подключения к электросети.
• Расцепитель — биметаллическая пластина, которая при нагревании разрывает цепь.
• Дугогасительная камера.

Подобное строение имеют как однофазные, так и трехфазные автоматы.

Приступаем к подключению

Основной вопрос, который волнует тех, кто решил выполнить подключение автомата в щитке своими руками, это сверху или снизу крепить контакт.

Дело в том, что у прибора есть два контакта: сверху и снизу, подвижный и неподвижный. Согласно пункту 3.1.6. Правил устройства электроустановок для подключения автоматов в щитке нужно использовать неподвижный контакт.

Неподвижный контакт располагается сверху автомата, соответственно и подключать устройство нужно сверху.

Последовательность действий

Перед началом подключения автомата в щитке своими руками убедитесь, что все необходимые инструменты у вас в наличии.

Вам потребуются отвертки (крестовая, плоская, индикаторная), специальный нож и шуруповерт.

Итак, начнем:

• Первым делом монтируем в щиток DIN-рейку.
• Устанавливаем на нее автомат и фиксируем его при помощи специальной защелки.
• Подключаем неподвижную верхнюю клемму автомата к сети, предварительно сняв изоляцию и опрессовав его.

Даже если вы уверены в собственных силах, перед началом работ обязательно проконсультируйтесь со специалистом.

Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

• Основные принципы подключения
• Выбор УЗО по главным параметрам
  • Критерий #1. Нюансы подбора аппарата
  • Критерий #2. Существующие типы УЗО
• Установка УЗО и автоматов в щитке
  • Главные правила подключения
  • Особенности схем подключения
  • Подробно о простой схеме
  • Вариант подключения автоматов без УЗО
  • УЗО в трехфазной сети
• УЗО и автоматы на трехфазном щите
• Выводы и полезное видео по теме

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

• сколько УЗО следует установить;
• где они должны находиться в схеме;
• как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

• из пакета отверток;
• пассатижей;
• бокорезов;
• тестера;
• торцевых ключей;
• кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

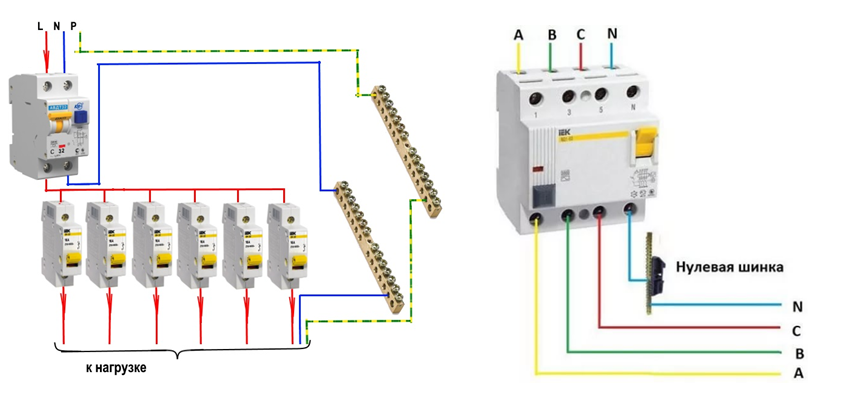

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

• трехфазные вводные автоматические выключатели — 3 шт.;
• трехфазное устройство защитного отключения — 1 шт.;
• однофазные УЗО — 2 шт.;
• однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Практические аспекты экранирования — FocusOnDrives

Кроме того, если использование экранированного кабеля не является обязательным для соблюдения национальных и местных норм, по-прежнему часто рекомендуется использовать экранированный кабель в качестве кабеля питания или сигнального кабеля. Но одного экранированного кабеля недостаточно. Экранирование эффективно только при использовании соответствующего типа экранированного кабеля и при правильном подключении кабеля.

Заземление

Заземление щита имеет решающее значение для его эффективности. По этой причине зубчатые шайбы или разрезные шайбы должны быть подогнаны под винты сборки корпуса, а окрашенные поверхности должны быть зачищены дочиста, чтобы получить контакт с низким импедансом. Корпуса из анодированного алюминия, например, обеспечивают неадекватное заземление, если под крепежными винтами используются простые шайбы. Заземление и заземлители должны быть выполнены из провода большого сечения, а еще лучше из многожильного заземляющего провода. Если с маломощными двигателями используются провода сечением менее 10 мм², от преобразователя к двигателю должна быть проложена отдельная линия защитного заземления сечением не менее 10 мм².

Кабель питания двигателя

Чтобы соответствовать предельным значениям радиопомех, кабели между преобразователями частоты и двигателями должны быть экранированными кабелями, экраны которых должны быть подключены к оборудованию на обоих концах.

Сигнальный кабель

Расстояние между кабелем двигателя и сигнальным кабелем должно быть более 20 см, а сетевой кабель и кабель двигателя должны прокладываться отдельно, насколько это возможно. Эффекты помех значительно уменьшаются с увеличением расстояния. Дополнительные меры (например, разделительные полосы) необходимы при меньших расстояниях. В противном случае помехи могут быть связаны или переданы.
Экраны кабелей управления должны быть подключены с обоих концов так же, как экраны кабелей двигателя. На практике в исключительных случаях можно рассматривать несимметричное заземление. Однако это не рекомендуется.

Типы экранов

Производители преобразователей частоты рекомендуют использовать экранированный кабель для экранирования проводки между преобразователем частоты и двигателем. Для выбора важны два фактора: покрытие экрана и тип экрана.

Покрытие экрана, то есть площадь поверхности кабеля, покрытая экраном, должна составлять не менее 80 %. Что касается типа экрана, то на практике чрезвычайно эффективным оказался однослойный плетеный медный экран. Здесь важно, чтобы экран был плетеным. Напротив, экран из намотанной медной проволоки (например, типа NYCWY) оставляет открытыми длинные щелевидные области, и ВЧ-компоненты могут легко выходить через эти зазоры. Площадь поверхности для токов утечки также значительно меньше.

Экранирование доступно оптом для модернизации. Его можно натянуть на кабель, чтобы обеспечить желаемый эффект экранирования. Для коротких соединений в качестве альтернативы можно использовать металлические шланги или трубы. Кабельные каналы могут заменить экранирование только при определенных условиях (радиационностойкий канал с хорошим контактом с покрытием и хорошим соединением компонентов канала с землей).

Кабели с двойным экранированием дополнительно улучшают ослабление излучаемых и излучаемых помех. Внутренний экран подключен к одному концу, а внешний экран подключен к обоим концам. Скрученные проводники уменьшают магнитные поля.

Экранированные кабели с витыми жилами могут использоваться для сигнальных линий. Затухание магнитного поля увеличивается примерно с 30 дБ с одинарным экраном до 60 дБ с двойным экраном и примерно до 75 дБ, если проводники также скручены.

Подробнее о заземлении и экранировании

Когда дело доходит до установки электрического и электронного оборудования, такого как преобразователи частоты, правильное заземление оборудования и использование экранированных кабелей играют важную роль в создании безопасной и бесшумной рабочей среды.

Заземление означает подключение электрооборудования к общему эталонному заземлению или земле. Экранирование используется как для невосприимчивости (защита от внешних помех), так и для излучения (предотвращение излучения помех).

Заземление

Есть две причины, по которым вы должны очень хорошо позаботиться о своем заземлении:

• Электрическая безопасность: защитное заземление гарантирует, что в случае ухудшения электрической изоляции на проводящих частях, которые могут касаться людей, что позволяет избежать риска поражения электрическим током.
• Уменьшение помех. Заземление сигнала снижает разницу в напряжении, которая может вызвать шумовое излучение или проблемы с чувствительностью.

Очень важно отметить, что электробезопасность всегда имеет наивысший приоритет — выше, чем ЭМС.

Существуют различные типы заземления; одноточечное заземление, при котором несколько единиц оборудования подключаются к одному заземлению последовательно или параллельно, а также многоточечное заземление, при котором каждая единица оборудования имеет собственное заземление.

Различные типы заземления имеют свои преимущества и недостатки, но в конечном итоге важно, чтобы импеданс заземляющего соединения для каждой единицы оборудования был как можно ниже, чтобы обеспечить выравнивание потенциалов подключенного оборудования.

Экранирование

В преобразователях частоты экранированные кабели используются как для питания (кабель двигателя и кабель тормозного резистора), так и для сигналов (аналоговые опорные сигналы, связь по шине).

Характеристики экранирования кабеля определяются его передаточным сопротивлением Zt. Передаточное сопротивление связывает ток на поверхности экрана с падением напряжения, создаваемым этим током на противоположной поверхности экрана:

Zt = U2 / (I1 x L), где L — длина кабеля

значение импеданса передачи, тем лучше производительность экранирования. В приведенной ниже таблице показаны типичные значения передаточного сопротивления для различных типов кабелей двигателя. Наиболее распространенным типом кабеля двигателя является однослойный плетеный медный провод, поскольку он обеспечивает хорошее экранирование по разумной цене.

Полное сопротивление передачи может резко возрасти из-за неправильного подключения экрана. Экран кабеля должен быть подключен к шасси оборудования через соединение на 360 градусов. Использование «пигтейлов» для подключения экрана увеличивает импеданс передачи и разрушает экранирующий эффект кабеля.

Односторонняя или двухсторонняя заделка

Часто возникает вопрос, следует ли заделывать оба конца или только один конец экранированного кабеля. Важно понимать, что эффект экранированного кабеля снижается, когда заделывается только один конец. Очень важно правильно подключить оба конца кабеля двигателя, иначе могут возникнуть проблемы с помехами.

Причина, по которой в некоторых случаях терминируется только один конец, связана с контурами заземления в сигнальных кабелях. Это означает, что существует разность потенциалов между шасси двух подключенных единиц оборудования (например, преобразователь частоты и ПЛК), и если экран соединит два шасси, возникнет ток заземления (с частотой 50 Гц/ 60 Гц). Затем этот ток соединяется с полезным сигналом, нарушающим его — в аудиоприложениях это обычно называют «гулом». Лучшее решение – использовать выравнивающее соединение параллельно экранированному кабелю. Если это невозможно, то один конец экранированного кабеля можно подключить через конденсатор емкостью 100 нФ. Это разрывает контур заземления на низкой частоте (50 Гц), сохраняя соединение экрана в диапазоне высоких частот. В некоторых устройствах этот конденсатор уже встроен.
