Как подключить двухклавишный выключатель

Использование двухклавишных выключателей в помещениях разного предназначения позволяет управлять одновременно несколькими приборами из одной точки. Таким образом, получается оптимизировать эксплуатацию электрооборудования, подключенного к одной цепи. Допустим, можно организовать освещение раздельного санузла. В коридоре будет установлен только 1 выключатель. В туалете включается свет одной клавишей, а в ванной комнате – другой. Многим нравится такая организация, поэтому мы расскажем о преимуществах и особенностях двойного устройства, и как подключить двухклавишный выключатель.

Плюсы установки 2-клавишных выключателей

Двойной выключатель не имеет недостатков, кроме возможной временной путаницы в начале использования.

К достоинствам относится несколько моментов:

• Возможность самостоятельной корректировки освещения, благодаря последовательному подсоединению отдельных светильников и ламп.
• Использование при высокой влажности и в уличных условиях. Корпус сделан из высококачественного материала, поэтому хорошо защищает элементы внутри от механического воздействия и влаги.
• Возможность выбора оптимальной яркости – от полумрака до яркого света.
• Минимизация пожароопасности, так как в помещении двухклавишных выключателей нужно меньше, чем одноклавишных.
• Экономия шнура, поскольку используется только один кабель.
• Экономия электрической энергии, так как регулируется количество работающих ламп.
• Для эксплуатации в условиях высокой влажности изделие оснащают специальным защитным кожухом и ударопрочным корпусом.

Конструктивные особенности и принцип действия

Конструктивно 2-клавишный выключатель делится на 2 части:

1. Механизм – провода и рабочая часть.
2. Рама из пластика с кнопками.

Крепеж рамки бывает либо посредством защелок, либо винтиков. Рабочая деталь так же фиксируется либо распорными лапками, либо путем крепежа рамки из металла с пазами. По бокам есть 2 винта. Когда их закручивают, лапки вплотную вставляются в полость в стене.

Если говорить о принципе действия, то есть несколько вариантов освещения:

• Включение двух кнопок – включаются все лампы, в помещении максимум освещения.
• Включение первой клавиши – работает одна лампа либо группа светильников.
• Включение второй клавиши – одни области помещения видны хорошо, остальные затемнены.

Особенности установки

Подключение двухклавишного выключателя на две лампочки включает в себя несколько этапов:

• выбор местоположения;
• штробление;
• соединение проводов;
• установка светильников;
• фиксация выключателя;
• пуско-наладка.

Выбор месторасположения

К месту расположения выключателя должен быть свободный доступ. Высота от пола должна быть 80-100 см, а расстояние до источников воды – не меньше 60 см. Не рекомендуется устанавливать устройство прямо в ванной комнате. Лучше всего подходит коридор. К примеру, для регулирования освещения в туалете и ванной комнате устанавливают выключатель в коридоре.

Если решено установить двухклавишное изделие с LED подсветкой, важно помнить, что для него не подходят светодиодные лампы. Из-за токов утечки через разрядник подсветки может быть мерцание при выключенном освещении.

С учетом выбранного места и расстояния до приборов освещения высчитывают необходимую протяженность провода. Лучше покупать его с запасом, поскольку необходимо будет зачищать, разрезать.

Штробление поверхности

Этот этап опускают лишь когда прокладывается новая проводка с медными жилами. Когда она старая, ее непременно обновляют. Для ламп берут провод ВВГнг с сечением 1.5 мм². Если дополнительно будут подключаться розетки, рекомендуется сечение 2.5 мм².

При подготовке стен выполняется штробление и подготовка места для монтажных коробок и подрозетников. Одновременно с эим специалисты советуют устанавливать в щиток еще один автоматический выключатель. Особенно он полезен, когда в будущем будет проводиться ремонт. Благодаря нему можно отключить лишь один контур, а прочие станут функционировать как прежде.

Штробление предполагает проделывание канавок для прокладки кабеля. Зазоры закрывают алебастром либо строительным раствором. Потом выполняют оштукатуривание и декоративную облицовку. Желательно зафиксировать на бумаге схему подключения двухклавишного выключателя. Это в последующем поможет при ремонтных работах.

Схемы подсоединения

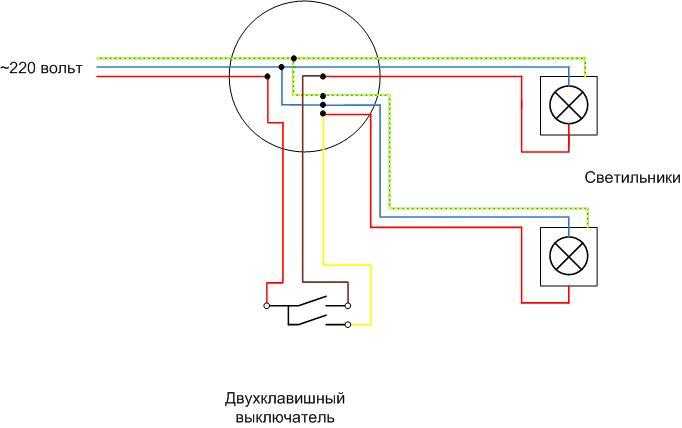

Подключение проходного двухклавишного выключателя выполняется по схемам, которые делятся по назначению:

• на 2 точки света;
• на группу ламп люстры.

На 2 точки света

В возведенных в недалеком прошлом многоэтажках в электрической сети непременно есть заземление, которое подводят к каждому светильнику. Когда дом воздвигнут давно, скорее всего заземления там нет. В ряде ситуаций при строительстве загородных домов вследствие малой мощности приборов освещения не используют заземление. В этой ситуации «землю» изолируют для исключения внештатных ситуаций при эксплуатации системы.

Такая схема подключения подходит для подсоединения 1-го светильника с 2-мя лампами или 2-х независимых приборов освещения. К входной клемме электрического выключателя подводят фазу. Потом подводят к приборам освещения через отводящие независимые контакты.

На группу ламп люстры

Большинство люстр состоит из 3 и более лампочек. Но далеко не всегда есть необходимость, чтобы они работали одновременно. В целях экономии электричества их распределяют на группы и подсоединяют к разным клавишам выключателя.

Напрямую подводят к люстре от распределительной коробки нейтральный проводник N и защитный проводник PE. К выключателю подсоединяют фазный проводник L и подводят от каждого вывода к отдельной группе. В итоге каждый патрон будет подключен в сеть параллельно.

Монтаж светильников

Существует несколько факторов, которые влияют на организацию освещения с двумя отдельными светильниками или двумя лампами:

• монтажная основа;
• состояние проводки;
• модель ламп.

Ремонт светильников будет легким, если главная жила имеет вывод в месте монтажа. Если в помещении новый либо подвесной потолок, нужны будут добавочные крепежи либо закладные для приборов освещения.

Когда от двухклавишного выключателя к лампе идут 2-фазные кабели, то выполняют их поочередное подсоединение к конкретной лампочке. Из монтажной коробки протягивают 2 жилы «0». Их разносят по разным лампам. Если световые точки идут к единому кабелю, то включаться/отключаться они станут разом. Тогда и нет нужды использовать двойное изделие.

Фиксация корпуса

После подключения проводов закрепляют внутренний механизм в полости стены. Снимают лицевую панель, аккуратно отделяя ее от корпуса с помощью шлицевой отвертки. Будут видны крепежи. Либо пазы для саморезов, либо распорки, которые раздвигают в стороны и фиксируют винтами. После монтажа механизма надевают декоративную рамку.

Пуско-наладка

Сначала проверяют наличие напряжения тестером. Для этого к соединениям проводов в распределительной коробке прикладывают кончик прибора. Только в месте скрутки выключателя и питающего кабеля должен быть ток.

Затем тестируют всю схему – включают питание, первую клавишу выключателя включают, после чего загорится лампочка, к которой идет провод от клавиши. Аналогичные действия проделывают со второй клавишей. Потом одновременно включают и выключают обе клавиши – загореться должны две лампочки.

Если все проведено правильно, то электромонтажные работы завершают. Скрутки изолируют в распределительной коробке. Устанавливают на них соединительные зажимы. Потом закрывают устройство крышкой, а проводку и распределительную коробку закрывают штукатуркой.

Полезные советы

Специалисты дают несколько полезных рекомендаций:

1. Нужно заранее рассчитать необходимую длину и сечение проводов, учитывая мощность источников освещения. Сечение не может быть менее 1.5 мм².
2. Кроме монтажной коробки дополнительно желательно купить защитное устройство. Оно защитит от проблем в сети.
3. Желательно подбирать выключатели с клеммами, а не с винтиками. Они считаются долговечнее и прочнее. А винтики со временем нужно будет подкручивать.
4. Если используется модульный выключатель, то около входной клеммы все время присутствует дополнительная. С друг другом их соединяют отдельным кабелем.
5. Регулировать освещенность возможно и одноклавишным изделием. Однако для этого потребуется дополнительно диммер.
6. Все соединения не допускается прокладывать вне монтажных коробок. Если условия сложные, то делают дополнительную защиту, к примеру, от проникновения воды и различных твердых веществ.

Подключить двухклавишный проходной выключатель довольно легко, особенно если есть элементарные навыки в электрике. Но если нет навыков стоит обратиться к специалистам. Так как работа с электротехникой и устройствами несет опасность. Неграмотно подключенный выключатель может спровоцировать пожар. Специалист сделает установку согласно всем требованиям безопасности и даст гарантию.

Подключение выключателя с подсветкой.

| Для дома, для семьи

28 Янв 2013г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье расскажу Вам, как подключить выключатель с подсветкой. Сразу отмечу, что здесь сложного ничего нет, потому что выключатель с подсветкой подключается так же, как и обычный выключатель. Просто в нем, в отличие от обычного выключателя, добавлен дополнительный наворот – это лампочка подсветки.

Вы должны понять и запомнить, что не имеет значения, выключатель какого производителя Вы собираетесь установить: будь то «MAKEL», «LEZARD», «SIEMENS», или любой другой компании.

Принцип действия у всех выключателей один: контакт замкнулся – свет зажегся, контакт разомкнулся – свет погас. Единственное, чем они могут отличаться, так это дизайном.

Устройство выключателя с подсветкой.

Если снять клавиши выключателя, то в нижней части можно увидеть небольшую неоновую лампу – это и есть подсветка.

Чтобы понять, как она работает, рассмотрим устройство выключателя с подсветкой. И сначала вспомним, как работает двойной выключатель.

Фаза, приходящая на выключатель, подключается на контакт L, а с контактов L1 и L2 уходит на лампы освещения, например, люстру.

Подвижные контакты выключателя замыкают между собой контакты L, L1 и L2:

1. L и L1 -> нажата первая клавиша;
2. L и L2 -> нажата вторая клавиша;
3. L — L1 и L2 -> нажаты обе клавиши.

Теперь понятно, почему нельзя к выключателю одновременно подключать «фазу» и «ноль» — будет короткое замыкание.

Здесь же на выключателе установлена цепь подсветки, состоящая из токоограничивающего резистора и неоновой лампочки. Лампочка и резистор припаяны к контактам L и L1.

Схема подсветки работает следующим образом:

Пока свет выключен, контакты выключателя L и L1 разомкнуты, а значит, неоновая лампочка будет гореть, так как через нить накала лампы на нее приходит напряжение.

При включении света, подвижный контакт выключателя замыкает между собой L и L1, тем самым, исключая цепь подсветки из схемы. Лампа освещения загорается, а подсветка гаснет.

Возникает вопрос. А почему через подсветку не загорается лампа освещения?
Здесь все просто.

Чтобы зажечь неоновую лампу, достаточно небольшого напряжения и силы тока.
В схеме подсветки за это отвечает токоограничивающий резистор, который гасит лишнее напряжение. А вот для лампы освещения этого напряжения и силы тока недостаточно, поэтому она и не загорается.

Когда же выключатель включен, то через его контакты L и L1 фаза напрямую приходит на лампу, минуя цепочку подсветки.

Как установить выключатель.

Чтобы установить выключатель, сначала необходимо снять клавиши.

Пальцем поддеваете выступающий край клавиши, на рисунке стрелка 1, и тянете на себя. Если пальцем не получается, то можно вначале поддеть отверткой, пока не почувствуете, что клавиша тронулась с места.
Сама клавиша, своими штырями 2, входит в отверстия подвижной площадки 3.

Когда обе клавиши будут сняты, подключаете провода к выключателю, как на монтажной схеме ниже.

Теперь Вам осталось вставить его в коробку, и винтами, указанными стрелками, закрепить выключатель.

Ну вот и все. Теперь у Вас не должно возникнуть вопросов, как подключить выключатель с подсветкой.
Удачи!

Как подключить свет и выключатели в электросистеме самодельного автофургона — EXPLORIST.life

Вы когда-нибудь жили в доме, где свет нельзя было включать и выключать с помощью выключателя? Нет? И я нет. Давайте продолжим эту серию. Эта запись в блоге научит вас, как установить 12-вольтовые фонари и выключатели в ваш самодельный кемпер. /12v-branch-circuits/

Краткое примечание, прежде чем мы начнем. Это лишь одна часть всеобъемлющей серии «Как установить электрическую систему автодома своими руками». Если вы только что наткнулись на эту статью, не увидев ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой комплексное решение от А до Я, чтобы точно научить вас, какие детали и куда подключать, какой размер проводов использовать, рекомендации по размеру предохранителей, размеры проводных наконечников и другие полезные материалы. сэкономить ваше время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

Содержание

Как подключить фонари для кемперов на 12 В к аккумулятору

Хотя, действительно, возможно подключить фонари непосредственно к положительным и отрицательным клеммам аккумулятора, установка полной электрической системы в самодельный кемпер потребует переноса ответвленных цепей (освещения, вентиляторов, USB-розеток и т. д.) от аккумуляторной батареи. Для этого рекомендую использовать распределительный центр типа WFCO WF-89. 50 (https://amzn.to/3kLk6gf). Вот как WFCO WF-8950 распределяет питание:

Как подключить блок предохранителей 12 В к аккумуляторной батарее для подачи питания на все 12-вольтовые аксессуары. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от аккумуляторной батареи 12 В и распределяется по шинам 12 В (распределитель Victron Lynx на этой схеме) на основные компоненты системы. От распределителя Lynx питание идет вверх по положительному и отрицательному проводам на сторону постоянного тока центра распределения электроэнергии, где есть 15 различных цепей, готовых подавать питание через положительный и отрицательный провод на каждую из отдельных ответвленных цепей 12 В (освещение, вентиляторы, usb-разъемы и т. д.).

Как подключить распределительную панель питания 12 В (видео)

Это был очень краткий обзор того, как подключить электрораспределительную панель. Если вам нужен более подробный обзор, вот полное руководство и видео в блоге: https://www.explorist.life/how-to-wire-a-power-distribution-panel/

Как Подключение 12-вольтовой лампы

Подключить 12-вольтовую лампу от 12-вольтовой аккумуляторной батареи через 12-вольтовый блок предохранителей довольно просто. Все, что требуется, это:

• Подсоедините положительный провод к положительной клемме с предохранителем на панели распределения питания.
• Подсоедините отрицательный провод к клемме на отрицательной шине в распределительном щите.
• Подсоедините положительный провод к положительному проводу фонаря с помощью рычажной гайки.
• Подсоедините отрицательный провод к отрицательному проводу фонаря с помощью рычажной гайки.

КАК СОЕДИНИТЬ НЕСКОЛЬКО 12-В ЛАМП ВМЕСТЕ

Предыдущая схема может оказаться бесполезной, поскольку большинство людей не подключают только одну лампочку. Как правило, желательно, чтобы несколько источников света включались одновременно. Выполните те же действия, что и раньше, но добавьте следующее:

• Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
• Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
• Повторите этот процесс для всех источников света, которые у вас есть.

Как установить выключатели освещения на 12 В

Теперь, когда вы знаете, как подается питание на свет или несколько светильников от блока предохранителей 12 В, пришло время узнать, как подключить выключатель, чтобы вы могли включать и выключать свет по своему усмотрению. В этом разделе рассматриваются источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухпозиционные выключатели света, которые могут управлять светом из нескольких мест.

Схема выключателя освещения SPST 12 В

Стандартный выключатель 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Это самый простой переключатель. Он просто имеет выключенное положение. Сзади три клеммы:

• Средний терминал принимает питание от распределительного щита.
• Верхний терминал подает питание на освещение, если переключатель включен.
• Нижняя клемма является отрицательной клеммой. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен переключатель или выключен. Если вы не хотите, чтобы маленький светодиод, встроенный в переключатель, работал, вы можете обойти отрицательную клемму на задней стороне переключателя и не использовать его.

ПРИМЕЧАНИЕ. На остальных схемах отрицательная клемма переключателя НЕ будет подключена. Светодиод на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.

Как работает выключатель света на 12 В?

Стандартный переключатель на 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Переключатель просто «разрывает» или «подключает» положительный провод в системе, позволяя питанию либо течь, либо не течь, в зависимости от того, нажат ли переключатель или нет. Вот пример того, как работает переключатель в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.

Как подключить несколько ламп на 12 В к одному выключателю

Подключить несколько ламп на 12 В к выключателю на 12 В так же просто, как подключить плюсы к плюсам, а минусы к минусам и установить переключатель SPST между блоком предохранителей и цепью огней. Выключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот схема подключения 12-вольтовых ламп и выключателей, которая показывает 12 ламп, управляемых одним выключателем:

Как подключить несколько «зон» освещения

Если вы хотите иметь несколько «зон» освещения в своем кемпере, вы можете просто «скопировать-вставить» схему сверху до следующего места предохранителя в распределительная коробка. Это позволит вам иметь переключатели либо в одном месте, либо в двух разных местах для управления несколькими зонами. Помните, однако, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:

Как подключить 2-позиционный выключатель на 12 В

Назначение 2-позиционного выключателя состоит в том, чтобы вы могли иметь один выключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором ламп из двух разные локации.

ОЧЕНЬ ОЧЕНЬ важно подобрать правильный переключатель. Переключатель, который вы ищете, представляет собой переключатель «Однополюсный двойной ход — вкл / вкл» 12 В. Вот как работает этот переключатель:

Освещение 12 В — схема подключения двухпозиционного переключателя

На приведенной ниже схеме показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя «вкл-вкл» на два направления. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя «Вкл-Вкл» на два направления затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя на два направления на два направления во 2-м месте. Оттуда центральный терминал подает питание на освещение в зависимости от ориентации переключателей.

12V Lights – 2 Way Switch Parts List

Here is a list of parts shown in the above diagram:

Here is how the switch работает в разных положениях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фонари и выключатели к вашему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить выключатель на 12 В и все освещение, пришло время для урока о том, как выяснить, какой размер и тип провода использовать в электрической системе самодельного автодома. Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы изучаете здесь, используется в нашем БЕСПЛАТНОМ интерактивном Схемы подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, так как они представляют собой комплексное решение для электрической системы автодома. Ознакомьтесь с ними здесь: https://www.explorist.life/solarwiringdiagrams/

Помните, что это только одна часть полной обучающей серии по электротехнике кемперов. Чтобы увидеть все отдельные руководства, нажмите здесь: https://www.explorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно будет иметь для нас огромное значение, если вы d поделиться им с кем-то, кто может его использовать, закрепить его на Pinterest для дальнейшего использования или поделиться им в группе Facebook, когда у кого-то возникнет вопрос по этой теме. Нажмите на пузырек в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях, и, как всегда, оставьте любые вопросы, которые у вас есть, в комментариях ниже.

Как подключить выключатель света

Опубликовано2 года назад

по
Марчин

44181

Любовь0

Проекты по электричеству могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, подключение выключателя света , это настолько просто, что любой может это сделать. При наличии надлежащих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессиональный электрик . Каждый домовладелец должен знать , как подключить выключатель света . Как владельцу дома, вам, вероятно, потребуется много раз заменить выключатель света , и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

Принцип работы однополюсного выключателя света

Простейшая форма выключателя света в каждом доме — это однополюсный выключатель. Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом. Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже. Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика. Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Основные сведения о проводах в однополюсном выключателе освещения

Коричневый провод — это провод питания или нагрузки. Иногда это также красный или черный.

Синий или белый — это нейтральный провод.

Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

Однополюсный выключатель света нуждается в коричневом проводе для подключения к выключателю, а затем в коричневом проводе, соединяющем выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для завершения электрической цепи .

Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1. Безопасность превыше всего . Важно, чтобы

сделал это в первую очередь, иначе это может привести к летальному исходу!  Отключение питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.

2. Открутите пластину переключателя

Убедившись, что подача питания на этот конкретный переключатель отключена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым. Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

3. Внимательно осмотрите провода

Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен. Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

4. Отсоедините проводку выключателя

Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления. Теперь вы сможете снять выключатель со стены

5. Проверить состояние проводов

Проверить концы проводов на изношенность или повреждение. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок

С помощью плоскогубцев или многофункционального инструмента согните открытые части каждого провода и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

7. Подсоедините новый однополюсный выключатель света

Теперь подключите провода к выключателю света через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны. Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Накройте и выполните задание

Оберните изоляционной лентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте правильность его работы и поразитесь своим навыкам работы с электричеством. Это все, и вы готовы зажечь свое место

Сопутствующие товары

Настенный кнопочный выключатель Design Light LED RF диммер

£18. 00
(с НДС)

(1)

Тип: Беспроводной радиочастотный настенный выключатель
Напряжение: 12 В
Ток: 12 А
Тип связи: Радиоволны
Диапазон управления: 30 м
Тип монтажа: одноцветные светодиодные ленты.
Разъем питания: разъем постоянного тока 2,1 мм x 5,5 мм…

Смарт-панель Mi-Light с 4-зонным регулированием яркости B1

21,60 фунтов стерлингов
(с НДС)

(1)

Название продукта: Пульт дистанционного управления Smart Panel с 4-зонным регулированием яркости
Модель №: B1
Рабочая температура: -20 -60 ℃
Напряжение: 3 В (батарея 2 * AAA)
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK…

Смарт-панель Mi-Light с 4 зонами CCT, регулируемая B2

21,60 фунтов стерлингов
(с НДС)

(2)

8Название продукта: 4-зонная панель CCT Adjust Smart Panel
Пульт дистанционного управления
Модель №: B2
Рабочая температура: -20 -60 ℃
Напряжение: 3 В (батарея 2 * AAA)
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK. ..

Интеллектуальная панель Mi-Light с 4 зонами RGB/RGBW B3

21,60 фунтов стерлингов
(с НДС)

(2)

Название продукта: Интеллектуальная панель RGB/RGBW с 4 зонами
Пульт дистанционного управления
Модель №: B3
Рабочая температура: -20 -60 ℃
Напряжение: 3 В (батарея 2 * AAA)
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK
Передача…

Пульт дистанционного управления смарт-панелью Mi-Light 4 зоны RGB+CCT B4

21,60 фунтов стерлингов
(с НДС)

(3)

Название продукта: Смарт-панель RGB+CCT с 4 зонами
Пульт дистанционного управления
Модель №: B4
Рабочая температура: -20 -60 ℃
Напряжение: 3 В (батарея 2 * AAA)
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK
Передача. ..

Пульт дистанционного управления смарт-панелью Mi-Light с 4 зонами затемнения T1

£24.00
(с НДС)

(1)

Название продукта: Интеллектуальное затемнение с 4 зонами яркости
Пульт дистанционного управления панелью
Модель №: T1
Рабочая температура: -20 -60 ℃
Напряжение: АК90~110В или АК180~240В
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK…

Mi-Light 4-зонная CCT регулировка смарт-панели пульта дистанционного управления T2

£24.00
(с НДС)

(1)

Название продукта: 4-зонная панель CCT Adjust Smart Panel
Пульт дистанционного управления
Модель №: T2
Рабочая температура: -20 -60 ℃
Напряжение: АК90~110В или АК180~240В
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK. ..

Смарт-панель Mi-Light с 4 зонами RGB/RGBW, пульт дистанционного управления T3

£24.00
(с НДС)

(2)

Название продукта: Интеллектуальная панель RGB/RGBW с 4 зонами
Пульт дистанционного управления
Модель №: T3
Рабочая температура: -20 -60 ℃
Напряжение: АК90~110В или АК180~240В
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK…

Смарт-панель Mi-Light с 4 зонами RGB+CCT, пульт дистанционного управления T4

£24.00
(с НДС)

(2)

Название продукта: Смарт-панель RGB+CCT с 4 зонами
Пульт дистанционного управления
Модель №: T4
Рабочая температура: -20 -60 ℃
Напряжение: АК90~110В или АК180~240В
Частота передачи: 2400-2483,5 МГц
Метод модуляции: GFSK. ..

Отсутствует на складе (Распродано)

Модуль переключателя Wi-Fi TUYA Socket Switch Duplex Relay

£24.00
(с НДС)

(3)

Напряжение питания: 110–230 В переменного тока
Максимальный ток, потребляемый нагрузкой: 2200 Вт (10 А)
Управление из любой точки мира
Сотрудничество с Tuya Smart, Amazon Alexa, Google Home, IFTTT
Создание расписаний и автоматическая…

Модуль двойного выключателя Wi-Fi Реле скрытого монтажа TUYA

31,20 фунта стерлингов
(с НДС)

(3)

Диапазон управления: не ограничен (работает с мобильным интернетом)
Диапазон Wi-Fi: до 30 м (в зависимости от условий окружающей среды)
Диапазон Wi-Fi: 2,4 ГГц
Рабочая температура: 0-50 градусов С.
Максимальная мощность: 2x 1150 Вт
Сеть…

Интеллектуальный выключатель света NEO WiFi, 3 группы

37,20 фунтов стерлингов
(с НДС)

(1)

Touch Sensitive — интеллектуальный чипсет обеспечивает немедленный отклик.
Защита от перегрузки — автоматическое отключение питания.
Индикатор, включенный в режиме ночного освещения при слабом освещении, позволяет легко найти выключатель освещения ночью….

Интеллектуальный выключатель света NEO WiFi, 2 группы

£34,80
(с НДС)

(1)

Подключение к Wi-Fi одним ключом, домашний шлюз не требуется. Wi-Fi 2,4 ГГц, стабильный, быстрый и удобный.
