  1. Типовая схема подключения обратного осмоса
  2. Монтаж системы обратного осмоса по стандартной инструкции
  3. Изучаем работу фильтра
  4. Выбираем место установки
  5. Устанавливаем питьевой кран
  6. Подключаем систему к водопроводу
  7. Врезаемся в канализационную систему
  8. Ставим вентиль на накопитель
  9. Устанавливаем фильтрационный блок
  10. Наполняем и промываем фильтры
  11. Установка дополнительных элементов по схеме
  12. Насос для повышения давления
  13. Ультрафиолетовая лампа
  14. Минерализатор для воды
  15. Советы по эксплуатации и интересное видео

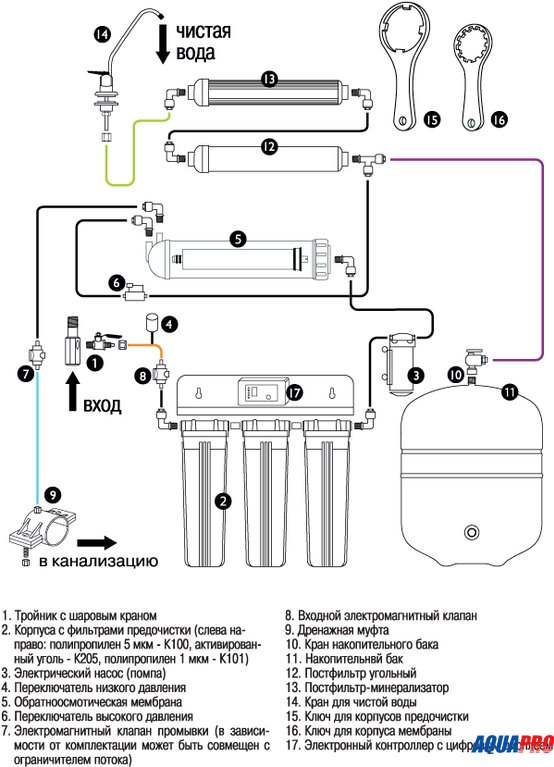

Типовая схема подключения обратного осмоса

Перед началом монтажа рекомендуется изучить схему устройства осмотической системы и определить направление движения жидкости. Фильтрующий блок подключается к тройнику, врезанному в водопроводную магистраль. Затем жидкость проходит через угольные элементы, очищаясь от мелкодисперсной взвеси.

В конструкции блока предусмотрен насос с приводом от электрического двигателя, который обеспечивает подачу воды под давлением к мембранному фильтру (часть блоков не оснащается насосами).

Схема фильтра предусматривает установку 2 шлангов, один из которых предназначен для слива загрязненного раствора в канализационный канал.

Очищенная вода сливается по второй трубке в отдельный бак, имеющий вместимость до 12 л. Использование накопительного резервуара обязательно, поскольку производительность осмоса для дома не превышает 7 л в час.

На выходе из накопителя установлен дополнительный модуль минерализации. Допускается использование 2 выходов, подающих к 2-вентильному распределительному крану очищенную и минерализованную воду.

Монтаж системы обратного осмоса по стандартной инструкции

Пользователь может подключить обратный осмос самостоятельно по инструкции, прилагаемой к оборудованию. Производители фильтров используют различную конфигурацию узлов, но общая схема соединения компонентов остается неизменной.

Схема 2 подключения обратного осмоса

В состав системы входит многоступенчатый фильтр предварительной очистки, который связан с мембранным элементом осмоса. Затем вода перекачивается в накопитель, после чего проходит дополнительный цикл минерализации (устанавливается по желанию). Затем жидкость распределяется при помощи крана, размещенного на мойке.

Гибкие трубки крепятся при помощи пластиковой цанги, которая закрывается транспортировочной заглушкой. Магистраль вставляется в механизм на 15-20 мм (до упора), затем на внешнюю часть натягивается стопорное кольцо механизма.

Методика крепления шлангов унифицирована для всех производителей фильтров. Для разъединения деталей следует надавить на цанговый зажим до упора, одновременно вытягивая трубку из посадочного гнезда.

Изучаем работу фильтра

Осмотический фильтр представляет собой устройство цилиндрической конфигурации, оснащенное пластиковым защитным кожухом. Мембрана устройства набрана из пакета фильтрующих элементов, свернутых рулоном, которые герметизированы по 3 граням.

К четвертой кромке подсоединяется трубка с перфорированными стенками, обеспечивающая отвод загрязненного раствора в канализационный слив. На внешней поверхности фильтрующего материала располагается сепаратор из мелкоячеистой сетки, который дополнительно усиливает конструкцию.

Поток загрязненной воды, подаваемый помпой, прогоняется через полупроницаемые мембраны. На выходе фильтрующего блока расположен канал для слива отстоя (концентрат) и очищенной воды (пермеат). Поскольку на мембранах оседают примеси, то практикуется периодическое обслуживание устройства с промывкой полостей химическим раствором.

Выбираем место установки

Поскольку оборудование имеет увеличенные размеры, то рекомендуется разместить компоненты под мойкой. Необходимо предусмотреть доступ к фильтрующим блокам для замены картриджей или обслуживания трубок.

Перед тем как установить бытовую установку осмотической системы, необходимо убедиться в совместимости компонентов. Учитывается необходимое давление в мембранном модуле, температурный диапазон жидкости в магистрали холодного водоснабжения (зависит от климатических условий и изоляции труб), а также необходимое давление на входе в осмос.

Технические параметры указываются в документации, прилагаемой к оборудованию. Жители крупных городов (например, Москва или Санкт-Петербург) могут ознакомиться с образцами оборудования, выставленными в торговых центрах. Жителям населенных пунктов, в которых нет розничных поставщиков оборудования, придется искать информацию перед покупкой самостоятельно.

Перед стартом монтажных работ производится отключение водоснабжения с последующим сливом воды из магистрали через кран смесителя.

Применение электрического двигателя в блоке осмоса предусматривает расположение розетки напряжением 220 В в зоне установки оборудования. Рекомендуется устанавливать устройство, оснащенное брызгозащищенным корпусом, кабель прокладывается по стене в защитном гофрированном рукаве или укладывается в прорезанный канал. Место размещения розетки не должно подвергаться заливанию водой, рекомендуется предусмотреть в цепи отдельный автоматический предохранитель и защитное устройство (УЗО), снижающее риск поражения электрическим током.

Устанавливаем питьевой кран

Металлические или керамические мойки оснащаются стандартным посадочным гнездом для установки смесителя. На части изделий предусматривается дополнительный канал, предназначенный для размещения носика дозатора моющего средства.

Владелец может использовать имеющееся отверстие, в противном случае канал придется просверлить самому. Для сверления керамики используется специальное сверло. Допускается разместить раздаточный кран осмоса на столешнице кухонного гарнитура (рядом с местом размещения мойки).

Для установки крана рекомендуется использовать плоскую поверхность, что обеспечивает герметизацию стыка резиновыми прокладками. Если при монтаже образуются щели, то через них попадает влага, разрушающая древесностружечную плиту столешницы.

Образовавшиеся зазоры заделываются специальным герметизирующим составом. Затем прокладываются шланги подсоединения, обеспечивающие связь крана с расходным баком. Трубки не должны иметь изгибов и участков с натяжением.

Если на кухне используется раковина без дополнительных отверстий, то требуется выполнить действия:

  1. Наметить место расположения крана, центр намечается тонким сверлом из твердого сплава. Для снижения вероятности откалывания материала практикуется нанесение малярного скотча или лейкопластыря. На металлических мойках наклеивать дополнительный скотч не требуется.
  2. Просверлить в металлическом рукомойнике отверстие диаметром 5-6 мм, используя режим пониженных оборотов. В керамических мойках или столешницах канал сверлится сверлом необходимого диаметра (11-12 мм).
  3. Расточить отверстие в металлической поверхности круглым напильником. На изделиях из других материалов производится удаление защитного материала. Неровности на кромке убираются абразивным инструментом.
  4. Установить в полученное отверстие основание крана, предусмотрев необходимые уплотнительные кольца (входят в комплект).
  5. Затянуть крепление, состоящее из гайки и прижимной шайбы. Для выполнения работ требуется ключ с удлиненной головкой.
  6. Подключить рукав подачи воды, для крепления используется штатная гайка, стык герметизируется резиновой прокладкой.
  7. Если пользователь планирует применять блок минерализации очищенной воды, то устанавливается дополнительный кран.

Подключаем систему к водопроводу

Врезка в водопроводную магистраль производится при помощи переходной втулки (тройника). Устройство размещается в удобном для владельца помещения месте, перед местом монтажа должен находиться запорный вентиль.

Для лучшей герметичности при монтаже тройника используйте гель.

Часть пользователей устанавливает переходник на наконечнике водопроводной трубы (на место соединения магистрали и гибкой подводки, идущей к основному смесителю).

Чтобы подключить систему очистки воды своими руками к магистрали, потребуется выполнить действия:

  1. Проверить отсутствие давления в системе холодного водоснабжения, а затем ключом отвернуть гайку крепления гибкой подводки.
  2. Накрутить на трубу переходник, обеспечивая герметичность стыка прокладкой и паклей или тефлоновой лентой, намотанной на резьбу. Затяжка производится гаечным ключом (разводного типа или газовым), прикладывать чрезмерные усилия запрещено.
  3. Демонтировать из корпуса переходника шаровой кран, оснащенный головкой для подсоединения пластиковой трубки.
  4. Надеть трубку на штуцер, а затем смонтировать кран на штатном месте.
  5. Разместить на адаптере гибкую подводку, которая затем фиксируется штатной гайкой.

Врезаемся в канализационную систему

Схема подключения обратного осмоса предусматривает установку трубки слива загрязненного концентрата в канализацию. Место установки штуцера располагается над поверхностью гидравлического затвора, расположенного в сифонном сливе.

Хомут должен быть в комплекте!

Над корпусом сифона размещается пластиковый сливной патрубок, отверстие сверлится при помощи сверла диаметром 6-8 мм. Для фиксации штуцера используется специальный дренажный хомут, который удерживается на трубе 2 винтами.

Установка дренажного хомута.

Хомут не допускается устанавливать в зоне изгиба пластиковой трубы. В конструкцию узла входят 2 несимметричные секции, конструкция деталей позволяет производить монтаж на трубах диаметром от 32 до 50 мм. По бокам на секциях предусмотрены ушки, в которые устанавливаются винты или болты с 6-гранной головкой (зависит от производителя). Для затягивания элементов используется плоская отвертка или гаечный ключ, прикладывать чрезмерные усилия не допускается.

Под хомут рекомендуется установить резиновую прокладку, которая смазывается клеем или слоем герметизирующего вещества. При монтаже обеспечивается равномерное затягивание крепежных элементов, поскольку перекос приводит к нарушению герметичности стыка.

Дополнительно контролируется соответствие отверстия в хомуте с просверленным каналом. Для повышения точности установки применяется сверло подходящего диаметра, которое вставляется в отверстия.

Ставим вентиль на накопитель

В схеме подключения фильтра с обратным осмосом имеется цилиндрический бак, предназначенный для накопления и хранения очищенной воды. Внутри емкости устанавливается эластичная мембрана и специальный вкладыш из полипропилена.

Нижняя часть резервуара заполнена в заводских условиях газом под давлением до 0,5 атмосфер, стравливать сжатый воздух запрещается. После завершения установки рекомендуется проверить уровень давления манометром и восстановить значение при помощи компрессора.

Резервуар устанавливается в вертикальном положении на напольном покрытии или на нижней полке кухонного гарнитура под мойкой. Бак поставляется вместе с подставкой, но допускается размещение емкости на специальных кронштейнах на стене помещения или боковой стенке кухонного гарнитура. Часть изделий допускает монтаж под наклоном или в горизонтальном положении, информация приводится в заводской документации.

Если ниша под мойкой недостаточна для размещения накопителя, то устройство выносится в соседний шкаф или ставится на полу. Для прокладки трубопровода выполняются дополнительные отверстия в стенках гарнитура.

Бак поставляется заказчикам без краника, который вкручивается в предусмотренную производителем втулку. Рекомендуется уплотнить резьбу специальной лентой или паклей. Кран вкручивается в посадочное гнездо рукой до упора, применять дополнительный инструмент не следует.

Устанавливаем фильтрационный блок

Следующим этапом установки фильтра обратного осмоса своими руками является монтаж блока фильтров. Производители снабжают оборудование гибкими шлангами, имеющими длину до 1500 мм. Устройство должно размещаться так, чтобы шланги не перекручивались и не находились под натяжением в процессе работы.

Колбы вешаются на стену помещения или мебели, следует предусмотреть зазор, необходимый для снятия картриджей. Для установки блока используется направляющая планка, часть моделей оборудована корпусами с интегрированными монтажными планками.

Поскольку для отворачивания защитной колбы картриджа требуется использовать инструмент, то предусматривается свободная зона вокруг оборудования. Дополнительно обеспечивается беспрепятственный доступ к шаровому крану, расположенному на блоке. Фильтрационные блоки поставляются собранными, но часть моделей передается заказчику с демонтированными картриджами, которые устанавливаются перед монтажом блока на стене.

Перед сборкой картриджи распаковываются, снимается защитная пленка. Затем изделия устанавливаются в корпус с соблюдением последовательности и рекомендаций изготовителя. В конструкции изделий используются резиновые уплотнители, которые герметизируют стыки.

Прокладки ставятся без перекосов, контактирующие поверхности предварительно очищаются. Затем на верхнюю часть корпуса устанавливается блок осмоса, который фиксируется пластиковыми зажимами. По аналогичной схеме монтируются дополнительные элементы, штуцеры соединяются трубками.

Водопровод соединяется с фильтрующим блоком, состоящим из 3-5 кассет (зависит от производителя и модели оборудования). Затем коммутируется мембранный блок, выходы соединяются с канализационным сливом и накопительным резервуаром. От бака шланг выводится к дополнительному фильтру, к которому подсоединяется распределительный кран. Пользователи при подключении осмоса используют дополнительный блок минерализации воды, который подключается к дополнительному крану на мойке.

Поскольку мембранный фильтр поставляется разобранным, то необходимо открыть крышку корпуса при помощи ключа. Кассета вставляется в полость кожуха до упора в ограничительную площадку.

Крышка закручивается в штатное место, а затем устанавливается сливная трубка. Для облегчения процедуры сборки детали смазываются силиконовой смазкой, обеспечивающей дополнительную герметизацию стыков.

Наполняем и промываем фильтры

После того как пользователь закончил устанавливать обратный осмос своими руками, требуется проверить герметичность системы. После открытия всех вентилей осматриваются корпуса фильтрующих элементов и места соединения магистралей. Не допускается образование капель на стыках, при обнаружении течи следует перекрыть воду и обеспечить герметичность разъема.

Схема очерёдности картриджей. При первой подаче, вода может быть мутной, это нормально. Первую неделю хотя бы раз в день осматривайте систему, чтобы не было протечек.

Если течей не обнаружено, то открывается вентиль блока очистки и кран подачи воды в осмос. Затем подключается питание насоса и открывается вентиль распределительного крана на мойке. Давление в магистрали холодного водоснабжения обеспечивает вытеснение воздуха из полостей фильтров. Через 5-10 минут из гусака начинает течь вода, прошедшая через фильтрующие блоки (подача жидкости в накопитель не производится). Производители оборудования рекомендуют промывать полости картриджей на протяжении 1,5-2 часов.

После промывки вентиль распределительного смесителя перекрывается на 10 минут, пользователь проводит повторный осмотр компонентов системы на предмет течи жидкости. После проведения осмотра открывается кран, включающий в систему накопительный резервуар. Монтажники, занимающиеся установкой фильтрующего оборудования, рекомендуют проводить профилактические осмотры магистралей на протяжении недели после ввода установки в эксплуатацию.

Бак заполняется на протяжении нескольких часов, время зависит от напора воды и емкости резервуара. Производители изделий рекомендуют произвести слив жидкости, что позволяет дополнительно промыть фильтрующие элементы и внутренности резервуара. Сливаемая жидкость может иметь мутный цвет из-за пузырьков воздуха, вытесняемых их картриджей. Помутнение воды при первичном заполнении является нормой и не указывает на неисправность угольных картриджей или блока осмоса. Вода начинает использоваться для питья после второго или третьего заполнения емкости.

Установка дополнительных элементов по схеме

Производители оборудования выпускают дополнительные компоненты, которые приобретаются и монтируются владельцем по желанию:

  1. Контрольный манометр, позволяющий определять давление в системе холодного водоснабжения. Для установки манометра используется врезка трехходового вентиля.
  2. Регулятор давления позволяет защитить оборудование от гидравлических ударов, возникающих при перебоях водоснабжения.
  3. Блок защиты от протечек, обеспечивающий перекрытие воды при обнаружении течи. Устройство оснащается контактами и батарейкой, при замыкании цепи водой подается сигнал к вентилю с силовым приводом. Устройство не защищает помещение от затопления при разрыве участка трубопровода перед запорным краном.
  4. Дополнительный блок, удаляющий из воды соли азотной кислоты.
  5. Четырехходовой перепускной клапан, который используется для прекращения подачи воды при заполнении накопительного резервуара.
Насос для повышения давления

Конструкция мембранного фильтра требует подачи воды под давлением, параметров водопроводной сети для продавливания жидкости через фильтрующие элементы недостаточно. Производители устанавливают нижний порог давления воды на уровне 2,8 атмосфер, для повышения напора используется повышающий насос.

Помпа устанавливается на входе или выходе из фильтрующего блока. Для снижения затрат электроэнергии практикуется установка датчика давления с выключателем, который автоматически разрывает цепь питания при росте давления в водопроводной сети.

Помпа оснащается пластиковым корпусом, устройство крепится на стену или резервуар для воды при помощи специальных кронштейнов. Конструкция допускает вертикальную или горизонтальную установку, часть владельцев монтирует дополнительный редукционный клапан, предотвращающий рост давления на входе в нагнетающий узел.

Ультрафиолетовая лампа

Отмечены случаи, когда в корпусе фильтра осмоса начинали размножаться бактерии или водоросли. Проблема возникает в летний период из-за повышения температуры воды, а также при длительных простоях оборудования. Образовавшиеся на стенках наросты ухудшают проходимость фильтра, для очистки устройства используется ультрафиолетовая лампа. В комплекте со светильником поставляется адаптер питания, снижающий напряжение в цепи и преобразующий переменный ток в постоянный.

Узел располагается на входе в корпус осмоса или в магистрали на участке между фильтром и накопительным баком, герметичный корпус не допускает короткого замыкания при попадании влаги. По мысли создателей ультрафиолетовое излучение обрабатывает воду через прозрачные стенки трубки. Если внутри осмоса образовался налет водорослей и грязи, то рекомендуется разобрать устройство и промыть детали дезинфицирующим раствором.

Минерализатор для воды

Прошедшая через систему фильтров вода приобретает характерный кисловатый вкус, поскольку в жидкости отсутствуют растворы минеральных солей. Для восстановления характеристик используется минерализатор, насыщающий воду солями кальция, магния или цинка. Производители выпускают разные модели картриджей, обеспечивающие различную степень минерализации жидкости.

Схема 3 осмос с минерализатором. Узел размещается после осмоса, рекомендуется использовать двойной распределительный кран на мойке.

Часть воды подается из осмоса и не насыщается солями, а часть проходит через дополнительный блок. Подобная схема позволяет увеличить срок службы узла, поскольку вода вымывает запас солей, заложенный во внутренние полости корпуса.

Советы по эксплуатации и интересное видео

Для устранения застоя воды и появления неприятного запаха от очищенной жидкости рекомендуется ежедневно сливать из магистралей 0,5-1,0 воды. Производители рекомендуют производить замену картриджей фильтров предварительной очистки через 0,5 года эксплуатации. Угольный элемент финишной очистки рассчитан на срок службы до 1 года, а картридж осмоса сохраняет работоспособность на протяжении 2,5 лет.

Для проверки состояния фильтрующих элементов используются тестовые полоски, определяющие уровень содержания солей в воде.

При промывке угольного картриджа, производящейся струей холодной воды, рекомендуется снимать для очистки остальные элементы. Использовать для удаления загрязнений горячую воду не рекомендуется. Забитый грязью угольный элемент приводит к ускоренному засорению мембранного осмоса. Засорение канализации ухудшает отвод концентрата, который забивает устройство, выводя его из строя.

При обнаружении на стенках чайника накипи (при использовании очищенной воды) требуется проверить состояние картриджей и корректность подключения оборудования. Дефект наблюдается при ошибочной коммутации осмоса, когда в канализацию сливается очищенная вода, а концентрат подается в распределительный кран на мойке.

Для снижения риска ошибки рекомендуется промаркировать трубки при монтаже оборудования (маркером или разноцветными этикетками).

Как правильно установить фильтр обратного осмоса самому

Довольно часто, люди, приобретая фильтры для воды имеют желание установить их собственноручно. В этой статье мы подробно расскажем о том, как установить обратный осмос своими руками с учетом всех нюансов от опытного специалиста.

Раскрываем упаковку и проверяем наличие комплектации

В первую очередь нужно понять общие принципы работы системы, откуда поступает вода и дальнейшие ее движения через фильтр. Для начала распакуем коробку с фильтром и достанем все комплектующие. Перечень комплектующих в ящике:

  • Накопительная емкость;
  • Колбы нижнего ряда 3 штуки вместе с картриджами пред-очистки;
  • Основной узел системы на кронштейне: корпус мембраны, постфильтр, минерализатор, четырехходовой клапан;
  • Мембранный элемент;
  • Пакет с комплектующими: металлическая врезка в водопровод (муфта + кран), кран для бака, дренажный хомут;
  • Ключ для колб нижнего ряда;
  • Кран для чистой воды с комплектом подключения;

Перечень инструментов, который Вам понадобится для установки фильтра обратного осмоса:

      • Дрель
      • Сверла – 7, 10 и 12;
      • Канцелярский острый нож;
      • Фум лента;
      • Разводной ключ до ¾ (желательно иметь 2 ключа для удобства)
      • Паспорт с инструкцией (в комплекте с фильтром)

Для проверки правильной работы фильтра желательно иметь специфические инструменты:

  • TDS – метр для анализа воды;
  • Манометр для проверки давления в водопроводе;

В большинстве систем, в паспорте есть схема установки обратного осмоса, которая поможет Вам разобраться как правильно подключить шланги и ничего не перепутать. А мы Вам дадим полезные рекомендации и маленькие нюансы, чтоб облегчить процесс.

Для начала освободите пространство под мойкой, приготовьте впитывающее полотенце и небольшую плоскую емкость для воды.

Устанавливаем врезку подключения и подачи воды на фильтр

Перекройте кран холодной воды и открыв кран холодной воды смесителя на мойке стравите давление в системе.

Вкрутите шаровой кран используя фум-ленту в проходную муфту максимально плотно, чтоб избежать в будущем протечек.

Открутите гибкий шланг для холодной воды, который подает воду на смеситель. В большинстве случаев это гибкий шланг на конце с гайкой ½. Если шланги эксплуатируются больше года, желательно запастись резиновой прокладкой для шланга. Если прокладка старая, есть возможность не усадить гайку на муфту.

Теперь накрутите муфту с краном на резьбу, куда присоединялся шланг. Накручивайте до тех пор, пока не почувствуете, что резьба уперлась в резиновую прокладку.

Потом накрутите гайку шланга холодной воды на другой конец муфты таким же образом. После этого перекройте новый кран, который будет подавать воду на фильтр и постепенно открывайте общий кран подачи воды.

После установки врезки следите за наличием протечки

Спустите воздух в шланге открыв смеситель холодной воды на мойке и после того как вода пойдет без воздуха закройте его. В закрытом состоянии вода упирается и создает максимальное давление в системе. Обязательно наблюдайте за новым подключением вовремя выше описанных процедур, чтоб выявить возможную протечку воды.

В месте присоединения гибкого шланга к муфте, обычно протечек не бывает. А вот с другого конца муфты достаточно часто резьба, на которую накручивается муфта бывает не ровной или не идеальной по диаметру и может протекать. В таком случае необходимо на резьбу подачи воды намотать фум-ленту и плотно затянуть.

Переходим к установке дренажного хомута на канализацию

Теперь берем дрель и устанавливаем сверло на 7 мм. Ваша задача установить дренажный хомут в сифон для отвода грязной воды (концентрата).

В идеале, дренажный хомут рекомендуется устанавливать выше гидрозатвора. Что это значит? На сифоне, который используется для слива воды из моечной раковины обычно есть пластиковая колба, которая находится сразу после выхода из мойки где собирается мусор. Еще гидрозатвор бывает в виде изогнутой трубы. Назначение данного устройства заключается в том, чтоб запахи воды с канализации не проходили вверх.

Распаковываем дренажный хомут, примеряем где сверлить отверстие для пропиленовой трубки и сверлим аккуратно отверстие сверлом 7 мм. Почему аккуратно? Если приложить лишние усилия, то можно просверлить сифон насквозь, поэтому желательно одной рукой держать сифон для ощущения производимого процесса, другой сверлить. Чтоб сверло не съехало в сторону, сделайте ножом наметку в пластике.

Не забудьте вклеить уплотнение во внутрь хомута!

В комплекте дренажного хомута есть специальное уплотнение на самоклеющейся основе. Вынимаем круглое отверстие в середине уплотнения и вклеиваем на внутреннюю поверхность лицевой части хомута.

Теперь берем пропиленовую трубку, которая идет в комплекте. Надеваем на нее гайку, потом продеваем в лицевую часть хомута, чтоб трубка вышла на 5 – 10 см в зависимости от конструкции вашего сифона. Смысл в том, чтоб не упереть трубку в противоположную стенку сифона, а загнуть вниз. Если сделать именно таким образом, то журчание воды сбрасываемой в дренаж фильтром сведется по уровню шума к минимуму. Важность этой процедуры Вы поймете спустя некоторое время.

Вставляем трубку в отверстие 7 мм, загибаем ее вниз внутри сифона, прикладываем вторую часть дренажного хомута и стягиваем болтами. При стягивании не перестарайтесь, чтоб не деформировать сифон.

Трубку, выходящую из дренажного хомута, пока не обрезайте, чтоб потом вымерять правильную и удобную длину.

Устанавливаем кран для чистой воды в мойку

Место для крана. Обычно используется островок в углу мойки со стороны удобной для Вас. Основная масса кранов открывается с расчетом под правую руку, но это не критично, так как кран керамический полуповоротный. Обязательно проверьте место установки крана с нижней стороны, чтоб там было свободное место для усадки прокладки и удобного закручивания закрепляющей гайки.

Не всегда удается врезать кран именно в мойку

Если же, Ваша мойка имеет разного рода декоративные выпуклости, и Вы не можете найти место для установки питьевого крана, то нужно искать другие места даже вплоть до места в столешнице рядом с мойкой.

Если Ваша мойка из нержавейки

Если кран в комплекте одинарный, то здесь все элементарно. В случае, когда мойка из жести или нержавейки: возьмите декоративную подкладку для крана, приложите в место где желаете установить кран, отметьте центр и накерните это место. Сверлить желательно на маленьких оборотах с хорошим усилием и начинать процесс сверлом 7 мм. Потом рассверлите отверстие сверлом 10 мм. Конечное сверло – 12 мм. Почему именно так рекомендуем? Так легче и Вы не спалите сверла по металлу и отверстие получится аккуратным. Если есть под рукой кислота для сверления, используйте ее.

Если Ваша мойка изготовлена из керамогранита будьте внимательны

Если Ваша мойка изготовлена из керамогранита или другого подобного материала, Вам понадобятся специфические сверла. Обратите внимание на место установки крана в керамогранитной мойке с нижней стороны. В таких мойках очень часто сбоку есть заводские круговые прорези снизу для установки дополнительных девайсов на мойку. Если попадете при сверлении в прорезь, возможен раскол мойки, что приведет к реставрации или покупке новой.

Установите кран через резиновые прокладки в комплекте, хорошо затяните гайку снизу, чтоб кран стоял жестко и не крутился. Снизу удобно обтягивать кран накидной головкой, а не ключом.

Двухрежимный кран требует ответственного подхода

Если кран в комплекте двойной, то процедура установки идентична, как и в случае с одинарным, но чуть сложней может быть с выбором места. В комплекте есть резиновая прокладка с двумя отверстиями, она Вам поможет симметрично наметить место для сверления. Важно: сначала полностью просверлите правое отверстие!

Если обратить внимание на двойной кран, то правый шток длиннее левого. Это сделано для того, чтоб Вы имели возможность точно рассчитать где просверлить второе отверстие. Просверлив сразу два отверстия, можете не поставить кран, так как расстояние между штоками в кране всегда разное. Придется рассверливать и делать лишнюю работу.

Как правильно обтянуть кран для чистой воды?

Закрепить кран снизу не сложно, подложите резиновую прокладку, на нее металлическую шайбу из комплекта. Обратите внимание, гайки для обтяжки двойного крана разные по глубине. Это предусмотрено для более комфортного затягивания. Сначала накрутите тонкую гайку, хорошо затяните и приступайте к затяжке более широкой. Повторимся, обтягивать гайки удобно накидной головкой.

Установка мембранного элемента

Сперва установим мембранный элемент в свое место. На металлическом кронштейне находится двухсоставной корпус в горизонтальном положении, который закреплен пластиковыми скобами. Отстегните шланг из фитинга и сам корпус с правой стороны, где находится крышка. Открутите крышку и вставьте мембрану.

Как правильно вставить мембрану?

Мембранный элемент вставляется штоком с двумя уплотнительными резинками вперед – в глубину. Почувствовав упор мембраны, аккуратно и плотно надавите ладошкой на внешний шток и она должна плотно зайти в посадочное место. После этого закрутите крышку, вставьте обратно шланг и защелкните корпус на место.

Устанавливаем картриджи нижнего ряда предочистки

Распакуйте картриджи и вложите их в корпуса. Картриджи в большинстве случаев симметричны. Закрутите корпуса в систему, подтяните так, чтоб корпус уперся в резинку. Дотягивать до упора не нужно, это в последствии приведет к скорой замене уплотнительных колец.

Накопительная емкость — гидроаккумулятор для очищенной воды

На накопительном баке сверху есть резьба. Намотайте на нее фум-ленту, но не перестарайтесь, так как пластиковые краны накручиваются достаточно плотно. Накрутите кран для бака на резьбу.

Ищем оптимальное место размещения фильтра под мойкой

Расположите накопительную емкость и собранную систему под мойкой. Так как коммутация подводов и слива у всех индивидуально, подберите оптимальное расположение оборудования для Вас. Если под мойкой не достаточно места или Вы не можете пожертвовать местом для мусорного бака, накопительную емкость можно установить в любом удобном месте на расстоянии до 10 метров. Емкость можно поставить или положить на бок, это не влияет на ее функциональность.

Подключаем систему!

Берем собранный фильтр и примеряем расстояние шлангов под мойкой так, чтоб в дальнейшем фильтр можно было достать из мойки не отстегивая шланги.

Подача воды в фильтр. Отмеряем необходимую длину от врезки до первой колбы, отрезаем ровно шланг. На кране – врезке есть гайка, одеваем ее на шланг и насовываем на специальный отвод на кране. На нем есть маленькое литое колечко, на которое с усилием нужно насунуть шланг. Чтоб это было не так затруднительно, конец шланга можно подержать в кипятке. После данной процедуры, закрутите гайку до конца.

Другой конец вставляем в фитинг первого корпуса. Нюанс: вставив шланг до упора, приложите усилие и усадите его до конца. Подача воды готова.

Возьмите шланг, который у Вас выходит из дренажного хомута и вставьте таким же способом в ограничитель потока. Он находится сзади мембранного корпуса на кронштейне. В большинстве случаев это продолговатый бочонок, который с другого конца соединен с мембраной. В некоторых системах ограничителя потока нет, вместо него в шланг вставлен маленький пластиковый ограничитель. Ограничители такого типа не очень надежны, лучше приобрести полноценный с учетом производительности Вашей мембраны. Слив готов.

Установите накопительный бак туда где Вы решили его поставить и отмеряйте шланг до системы. Краны в баках бывают старого типа под пластиковую гайку, но в основном имеют легкосъемное соединение как и на всей системе. Шланг от бака необходимо вставить в тройной фитинг, который выходит из четырехходового клапана и вставляется в постфильтр.

Присоединение шланга к крану имеет своеобразную специфику. Это обычно подробно показано на рисунке в инструкции к фильтру. Затяните гайку на штоке крана до упора, а другой конец вставьте в постфильтр на выходе.

Первый запуск системы обратного осмоса

Многие рекомендуют перед запуском системы или после замены картриджей нижнего ряда, не ставить третий картридж тонкой очистки и промыть без него, а потом установить. В этом нет необходимости, а также это потеря времени и неудобство. Все намного проще и проверено тысячи раз на практике.

Перед запуском воды в фильтр:

            • Проверьте все соединения еще раз;
            • Закройте кран на баке;
            • Откройте кран на мойке для питьевой воды;
            • Откройте кран подачи воды постепенно;

Направление потока воды в фильтре

Вода поступает в нижний ряд корпусов, после этого на четырехходовой клапан и в мембрану. В мембране вода упирается и сбрасывает в дренаж воздух. После развоздушивания системы начинается процесс фильтрации и промывки.

Скорость первого запуска зависит от давления в водопроводе!

Если давление в водопроводе 3,5 атм. и выше, запуск произойдет быстро, в течении 5 – 10 минут. Когда мембрана замочится и начнет фильтровать Вы увидите как пойдет вода из открытого питьевого крана на мойке. В таком режиме Вы промываете систему и не запускаете первую воду в бак. Промывать следует 10 – 15 минут.

По истечению этого времени, закройте питьевой кран на мойке и откройте бак. Теперь вода поступает в накопительную емкость. В таком положении система будет работать постоянно.

После запуска внимательно наблюдайте за всеми узлами фильтра

Во время этого процесса необходимо наблюдать и проверять все узлы и соединения на системе на вероятность протечек. Это следует делать очень внимательно! Все фитинги, все присоединения шлангов, корпуса и так далее. Подложите под фильтр картон нужного размера, это будет своеобразным сигнализатором при протечке воды в системе.

Скорость заполнения накопительного бака?

Следующий шаг после запуска фильтра. Необходимо дождаться полного заполнения бака. Скорость его заполнения зависит от давления. При достаточном давлении бак заполняется в среднем за 1 – 1,5 часа.  Когда бак заполняется, четырехходовой клапан перекрывает воду. Понять, что бак полный можно прислушавшись к фильтру. Если абсолютная тишина, значит бак полный.

Первая промывка накопительного бака?

Для завершения промывки фильтра, откройте кран на мойке для питьевой воды и спустите всю воду. Понять, что бак пустой можно по струйке воды из крана. Обычно это тонкая струйка не шире спички. Это скорость фильтрации с которой наполняется емкость.

Проверка работоспособности системы посредством анализа

Точный анализ воды по TDS-метру можно увидеть после использования 2 – 3 полных баков воды. Или буквально сразу после промывки если давление в водопроводе 4 – 6 атмосфер.

ПРИ ДАВЛЕНИИ НИЖЕ 3,5 БАР – ФИЛЬТР РАБОТАЕТ НЕ ПОЛНОЦЕННО

Если давление в водопроводе ниже 3 атмосфер, Вы столкнетесь с рядом проблем в эксплуатации систем обратного осмоса:

              • Много воды сливается в канализацию;
              • Более частая замена картриджей нижнего ряда;
              • Меньший ресурс мембраны;
              • Перерасход холодной воды по счетчику;
              • Не полное заполнение накопительного бака;

В каких случаях необходимо устанавливать помпу — насос повышающий давление?

При наличии слабого давления в водопроводе рекомендуется устанавливать специальные помпы для систем обратного осмоса. Это вибрационный насос для повышения давления. Фирменные насосы комплектуются автоматикой и работают в автоматическом режиме. Помпа для обратного осмоса имеет два датчика – высокого и низкого давления. Первый отключает насос при заполнении бака, второй отключает насос по сухому ходу в случае отключения воды.

Мы рады, что эта инструкция по самостоятельной установке обратного осмоса помогла Вам установить систему своими руками. При возникновении вопросов в процессе эксплуатации фильтра и сервисного обслуживания звоните специалистам Water-Service!



Как установить систему фильтрации воды обратного осмоса

По

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 28.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Из различных способов фильтрации питьевой воды в доме система обратного осмоса предлагает одно из лучших решений. В этой системе полупроницаемая мембрана удаляет из питьевой воды ионы, молекулы и более крупные частицы. Обратный осмос предлагает несколько преимуществ по сравнению с другими типами фильтрации, поскольку он предлагает четыре или пять различных ступеней фильтрации и удаляет наиболее вредные примеси — даже тяжелые металлы, такие как свинец. В системе обратного осмоса очень мало деталей, поэтому ее очень легко чистить и обслуживать. И это полностью одобрено EPA.

По сравнению с другими системами фильтрации в точках использования обратный осмос, как правило, более эффективен, чем более простые системы фильтрации с сажей (древесным углем), и значительно дешевле, чем системы ультрафиолетовой дезинфекции, которые лучше всего убивают патогены. По данным Food & Water Watch, там, где водоснабжение адекватно обрабатывается хлором, система обратного осмоса может быть лучшим выбором, хотя она очень неэффективна, используя до трех галлонов воды для производства одного отфильтрованного галлона.

Несмотря на то, что существуют системы обратного осмоса, которые можно установить для очистки всей воды в доме, более типичным является установка устройства под столешницей под кухонной раковиной, где обеспечивается большая часть воды, используемой для питья и приготовления пищи. Установка включает в себя четыре или пять отдельных фильтровальных канистр, каждая из которых отфильтровывает определенную группу загрязнений, а также накопительный бак, в котором хранится очищенная вода. Кран на столешнице, отдельный от домашнего крана, подает очищенную воду, когда это необходимо.

Хотя физика того, как работает фильтрация обратного осмоса, сложна, установка довольно проста и требует лишь базовых навыков сантехника.

Оборудование/инструменты

  • Рулетка
  • Отвертки
  • Уровень
  • Разводной ключ
  • ножовка
  • Клещи для блокировки канала

Материалы

  • Комплект фильтров обратного осмоса для установки под мойку
  • Переходной тройник (при необходимости)
  • Лента сантехническая для герметизации труб

Ель / Кевин Норрис

  1. План установки

    Перед покупкой системы обратного осмоса (RO) убедитесь, что под кухонной раковиной достаточно места для резервуара и фильтров. Измерьте доступное пространство — в раковине, заполненной измельчителем мусора или другими предметами, установка обратного осмоса с резервуаром и несколькими фильтрами может быть затруднена.

    Кроме того, убедитесь, что у вас есть представление о том, какой источник холодной воды можно использовать. Большинство устройств поставляются с тройником, который подключается к 1/2-дюймовой линии подачи холодной воды, идущей к крану. Другие устройства обратного осмоса используют 3/8-дюймовую гибкую линию, которая выходит из крана. В этом случае можно использовать тройник-переходник над запорным краном, чтобы обеспечить источник воды для фильтрующей системы.

    Ель / Кевин Норрис

  2. Подготовка системы обратного осмоса

    Распакуйте резервуар для хранения и компоненты фильтра и дважды проверьте, чтобы убедиться, что они поместятся под кухонной раковиной в нужных местах. Пробная установка всех компонентов позволит вам узнать, потребуется ли регулировка дренажных труб или труб подачи воды. Если это так, эта работа может потребовать помощи сантехника.

    Большинство систем обратного осмоса устанавливаются под кухонной раковиной, но их также можно установить в удаленном месте, например в гараже или подсобном помещении, а затем подключить к раковине. Систему фильтров необходимо установить на линии холодной воды за устройством для смягчения воды, если оно есть в вашем доме. Удаленная установка не занимает места под раковиной, но для ее установки требуется больше работы. Вам также может понадобиться купить дополнительные трубки для соединения компонентов.

    Ель / Кевин Норрис

  3. Установите патрубок для раковины

    Сначала установите патрубок фильтра в верхней части раковины, чтобы вы могли спустить линии под столешницу до того, как под раковиной станет слишком тесно. Установите кран обратного осмоса на кухонную раковину или столешницу с помощью предоставленного оборудования. Многие раковины будут иметь выбивное отверстие, которое можно использовать для крана. Иногда пробка, предназначенная для распылителя для раковины, может использоваться для патрубка фильтра. В худшем случае вы можете просверлить новое отверстие в раковине или столешнице, чтобы удерживать патрубок фильтра.

    Пропустите водопровод через отверстие и подсоедините воздушный зазор (красная трубка) к крану, прежде чем зафиксировать патрубок на корпусе.

    Ель / Кевин Норрис

  4. Подготовка и установка бака

    Прежде чем поставить бак обратного осмоса под раковину, установите соединитель бака. Нанесите водопроводную герметизирующую ленту на резьбу ниппеля бака, затем навинтите соединительную втулку на бак, избегая перекручивания резьбы. Соединитель нужно затянуть только вручную, и он должен легко навинчиваться.

    Теперь поместите бак на место под раковиной. Там, где это возможно, расположите его прямо под краном в верхней части раковины.

    Ель / Кевин Норрис

  5. Установка узла фильтра

    Снимите крышку блока фильтра и отметьте места для подвесных шайб на стене под раковиной, используя уровень, чтобы убедиться, что блок установлен прямо. Эта сборка должна находиться на высоте не менее 15 1/2 дюймов от пола, чтобы было достаточно места для снятия фильтров для обслуживания.

    Прикрутите подвесные шайбы к стене в отмеченном месте, затем установите сборку на шайбы.

      Ель / Кевин Норрис

    1. Прикрепите линию подачи воды

      Зеленая 1/4-дюймовая водопроводная линия от узла фильтра теперь должна быть подключена к водопроводной линии. Начните с отключения подачи воды.

      То, как вы делаете это первое соединение трубок, может варьироваться в зависимости от вашей ситуации. Большинство фильтров поставляются с 1/2-дюймовым адаптером, который будет работать нормально, если в смесителе для раковины используется 1/2-дюймовая гибкая линия. Однако, если в смесителе для раковины используются гибкие трубки другого размера, вам потребуется использовать тройник-переходник, чтобы сделать переход к трубе подачи воды, идущей к фильтрующему блоку. Зеленая подводящая трубка соединяется с тройником переходника с помощью гайки, феррулы и вставки.

      Ель / Кевин Норрис

    2. Подсоедините другую трубку

      Конфигурации трубок будут различаться в зависимости от производителя, но обычно они состоят из трубки, идущей от подачи воды к первой канистре на фильтрующем блоке (предварительном фильтре), и еще одной трубки от последней канистровой фильтрации (канистры обратного осмоса) к сливу раковины. , и еще одна трубка к накопительному баку. Наконец, есть трубка, идущая от резервуара для хранения к крану на столешнице. В некоторых 5-ступенчатых системах вода из накопительного бака также проходит через «полирующий» фильтр на пути к крану в верхней части раковины.

      Однако конфигурации трубок могут сильно различаться, поэтому всегда сверяйтесь с инструкциями производителя по правильному подключению трубок.

      При подсоединении трубок используйте дополнительную длину трубок в своих интересах и прокладывайте их к задней части шкафов или в любом другом месте, где это необходимо, чтобы обеспечить максимально чистую установку. Если возможно, оставьте дополнительную трубку на случай, если позже потребуется переместить систему. При желании трубку также можно обрезать по размеру, чтобы она выглядела более аккуратной и лаконичной.

      Для этой конкретной системы обратного осмоса желтая трубка идет к резервуару для хранения, синяя трубка вставляется в узел обратного осмоса, а черная трубка вставляется в сливной адаптер. Перед подсоединением желтой трубки следуйте инструкциям производителя по санитарной обработке системы.

      Ель / Кевин Норрис

    3. Подключить слив

      Для системы обратного осмоса с гидромассажем в комплект входит сливной тройник. Расположите тройник фильтра напротив существующей дренажной трубы, затем разметьте и отрежьте трубу с помощью ножовки. Делая разрезы, следите за тем, чтобы тройник сел плотно.

      Подсоедините фитинг сливного тройника фильтра к сливной трубе с помощью прилагаемых шайб и гаек — соединения выполняются так же, как сборка сливного затвора.

      Вставьте черную дренажную трубку фильтра в тройник адаптера.

      Ель / Кевин Норрис

    4. Провести испытание под давлением

      Включите подачу воды и откройте кран холодной воды на раковине, чтобы удалить лишний воздух из труб. В системе начнет нарастать давление; вам придется подождать около двух часов, чтобы получить полное давление. Как только система окажется под давлением, проверьте все фитинги и затяните все ослабленные или негерметичные.

      Прежде чем использовать воду для питья, слейте воду из системы, оставив кран открытым и позволив ей полностью опорожняться и продуваться в течение 24 часов. Вода будет медленной струйкой после того, как резервуар опустеет. Оставьте его включенным на полные 24 часа и в течение этого времени продолжайте проверять на наличие утечек.

      Ель / Кевин Норрис

    Источники статьи

    The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

    1. Обратный осмос. Агентство по охране окружающей среды

    Как подключить систему обратного осмоса к холодильнику или льдогенератору

    Если у вас есть холодильник с диспенсером для воды и/или льдогенератором и вы хотите использовать воду из системы обратного осмоса (установленной под кухонной раковиной) к холодильнику, вы можете нанять специалиста по очистке воды для установки или вы можете следовать этим пошаговым инструкциям, чтобы сделать это самостоятельно.

    • Во-первых, имейте в виду, что давление воды в системе обратного осмоса будет примерно ⅔ давления в линии холодной воды. И могут быть определенные соображения по давлению для некоторых холодильников, требующие консультации с местным экспертом по очистке воды.
    • Во-вторых, перед тем, как приступить к проекту, вам необходимо приобрести комплект льдогенератора обратного осмоса в зависимости от размера вашей трубки. Как правило, трубы имеют диаметр 3/8 дюйма или 1/4 дюйма.

    Холодильник обратного осмоса Льдогенератор Комплект для трубки 3/8” к крану В комплект входят:

    1. PI301208S Тройник с переходником 3/8″ x 1/4″ x 3/8″
    2. PP0408W Соединительный соединитель 1/4″ x 1/4″
    3. PPSV040808W Линейный шаровой кран 1/4″ x 1/4″
    4. Трубка синего цвета Tubingblue-14 1/4 дюйма – 20 футов

    Комплект льдогенератора обратного осмоса для трубки 1/4” к крану В комплект входят:

    1. PP0208W Тройник, соединительный 1/4” x 1/4” x 1/4”
    2. PP0408W Соединительный соединитель 1/4″ x 1/4″
    3. PPSV040808W Линейный шаровой кран 1/4″ x 1/4″
    4. Трубка синего цвета Tubingblue-14 1/4 дюйма – 20 футов

    Не рекомендуется для применений, требующих более 30 футов труб без модификаций, включая трубки размером более ¼ дюйма и соединители.

    Если в вашем холодильнике есть медные трубы для линии льдогенератора, не подключайте систему обратного осмоса к холодильнику. Не используйте медные трубы или фитинги с очищенной водой обратного осмоса.

    Подключение системы обратного осмоса к холодильнику

    Пошаговые инструкции по подключению холодильника/льдогенератора к системе обратного осмоса

    1. Перекройте линию подачи холодной воды в систему обратного осмоса.
    2. Найдите трубку, которая соединяет вашу систему обратного осмоса с водопроводным краном обратного осмоса.
    3. Поместите большую миску или ведро рядом с системой обратного осмоса ниже этой трубки.
    4. Обрежьте трубку примерно в 10 дюймах от места, где трубка выходит из системы обратного осмоса, дав воде стечь в чашу или ведро
    5. Установите тройник на трубку, подключенную к системе обратного осмоса, надавив на один из двух выравнивающих концов на трубку как можно дальше, а затем слегка потянув, чтобы убедиться, что трубка закреплена.
    6. Установите другой конец выравнивающего тройника в оставшуюся отрезанную трубу, соединенную с краном.
    7. Возьмите новую трубку ¼ дюйма и отрежьте 10-дюймовый кусок.
    8. Вставьте 10-дюймовый кусок трубки в тройник, который должен быть перпендикулярен к трубке, идущей от системы обратного осмоса к крану.
    9. Подсоедините встроенный запорный шаровой кран к другому концу 10-дюймовой трубки.
    10. Подсоедините один конец оставшейся длинной трубки ¼ дюйма к другому концу запорного шарового крана. Этот клапан должен быть закрыт (направлен перпендикулярно линии трубопровода) до тех пор, пока накопительный бак не будет полностью заполнен.
    11. Вытяните полипропиленовую трубку ¼” из системы обратного осмоса и подсоедините к холодильнику. Как правило, 20 футов трубки достаточно, но вы можете использовать и до 30 футов. Если у вас более 30 футов труб между системой обратного осмоса и холодильником, для достижения наилучших результатов используйте трубы и фитинги размером более ¼ дюйма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
