пошаговая инструкция, как правильно собрать щиток и подключить автомат в квартире
Автор обзора: Энергоаудит проект RT
Неправильное соединение автоматов в щите часто приводят к опасным последствиям, либо к порче оборудования и электропроводки помещений. Подход к этой работе требует особой усидчивости и неоднократной проверки своих действий.
В этой статье разберем последовательность и правильность монтажа кабеля, соединение разных элементов и подключение автоматов в электрическом щите. В наше время электричество применяется везде, поэтому навыки в электрике всегда пригодятся.
Перед началом проводимых работ необходимо составить схему электропроводки помещения, подобрать безопасное место установки электрического щита, выбрать типы автоматов в соответствии с вашими требованиями.
После вышеперечисленных подготовительных работ приступают к монтажу оборудования. При правильности соединения всех автоматов можно подключать электрический щит к основному кабелю, подающему ток в помещение.
Расположение электрощита в помещении
Производственный или самодельный щиток?
Соединительная схема автоматических выключателей.
Основные детали, используемые в щитке
Счетчик
Устройство защитного отключения
Линейные автоматы
Дифференциальные автоматы.
Монтажная рейка.
Гребенка.
Шина распределения.
Общее назначение автомата
Что представляет собой автомат
Фото размещения автоматов в электрощите
Расположение электрощита в помещении
Важно определится с местом установки щита. Его расположение требует постоянный доступ, нельзя загораживать дверку щита посторонними предметами.
В большинстве случаев щит крепят недалеко от входа в дом, либо уже внутри, но сразу в коридоре дома или квартиры. Это упрощает монтаж кабеля подающего напряжение в помещение.
- Высота щитка определяется на уровне глаз постояльцев жилья. Такое расположение нужно для удобства снятия показаний счетчика при оплате электроэнергии.
- Раньше, в недалекие времена, ставили счетчики с автоматами на деревянной планке на стене.
- Хоть и расположение их было как правило под потолком, так делать нежелательно. В щитке вся конструкция будет в более безопасном положении.
Современные электрические щиты имеют высокие классы защиты, хорошее прочное основание, а также замок с ключом. Что является препятствием для проникновения туда маленьких домочадцев.
В частном доме при расположении щитка учитывается расположение высоковольтной линии, откуда будет подача кабеля в помещение.
Производственный или самодельный щиток?
Сейчас продаются разные щитки. Всевозможные формы и размеры. Они имеют как металлическое грунтованное, окрашенное основание либо пластмассовое. Также идут щетки с внутренней заводской начинкой. Есть конструкции имеющие индивидуальный заказ.
Но, если есть у мастера установки щитка определенные навыки, то внутренние детали лучше установить самостоятельно, по своему усмотрению. Чем больше опыт – тем грамотнее будет выполнен монтаж конструкции в определенный объем электрического щитка.

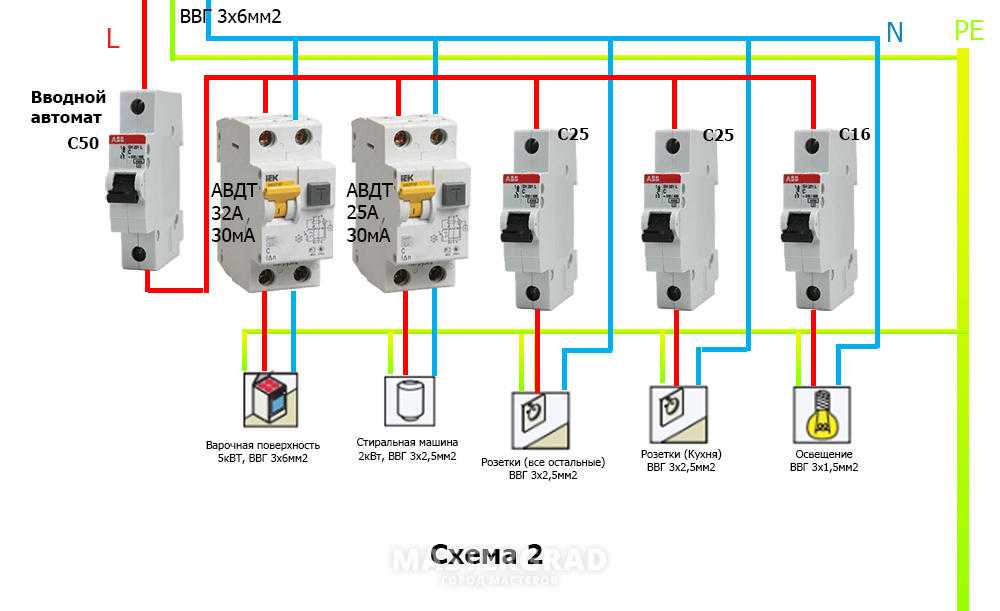

Соединительная схема автоматических выключателей.
Перед началом работ по монтажу автоматов, нужно подробно ознакомиться с их схематичными данными. Разные элементы конструкции в щитке имеют свои собственные обозначения.
Основные детали, используемые в щитке
Автомат вводной. Используется для защиты всего контура проводов.
- К его контактам подводят основной кабель.
- Возможен вариант установки рубильника впереди автомата.
- При размыкании рубильника всегда можно произвести ремонт или замену какого-либо узла в электрическом щите.
Не забываем подвести кабель питания к рубильнику при этом.
Счетчик
Этот прибор ставится после автоматов по схеме. Его основная задача – это отображение количества потребляемой энергии. При необходимости его можно разместить отдельно от электрического щита.
Устройство защитного отключения
Назначением этого прибора является защита от воспламенения и ударов током. В обычных, небольших домах или квартирах ставится один УЗО. Его хватает справится со всей нагрузкой электрического тока в помещении. Но в случае, когда расчет потребления энергии большой, ставят дополнительно до нескольких таких устройств.
Линейные автоматы
Они осуществляют свою работу в каждом отдельном секторе общего помещения. При коротком замыкании или высоком напряжении они автоматически срабатывают, отключая от основной электрической цепи. Часто они спасают от большой нагрузки в комнатной проводке, при включении большого количества электроприборов.
Дифференциальные автоматы.
Они используются для защиты электроприборов на отдельных линиях, вместо нескольких основных автоматических выключателей.
Монтажная рейка.
Она имеет вид металлической планки. Крепеж осуществляется к задней части щитка. От конструкции электрического щитка зависит количество реек. Чем вместительнее ящик, тем больше модулей и реек возможно установить в него. Для правильного выбора его, изучается предварительно схема соединений деталей.
Гребенка.
Несет функцию расключения в щитке. Заземление и нуль соединяет между собой.
Шина распределения.
Эта деталь имеет надежную изоляцию. Благодаря особой конструкции она связывает между собой автоматы разного назначения. Имеют хорошую фиксацию, что позволяет качественно крепить концы проводов. Они применяются и для нуля и для фазы.
Общее назначение автомата
Автоматический выключатель – прибор, функцией которого является защита от пожара. Возникающего от возгорания проводки испытующей перегрузки в сети.
Срабатывание автомата приводит к разрыву цепи. Он отключает питание в следующих случаях:
- Замыкание проводки
- Внезапный скачок напряжения в сети ( в каждом автомате свой порог превышения напряжения)
При разной по сечению проводке применяются разные по мощности автоматы, что позволяет контролировать нагрузку на определенный участок проводки.
Что представляет собой автомат
- Рукоятка взвода. Приводит прибор в рабочее состояние. При необходимости можно также отключить автомат самому, отведя рычаг к низу.
- Включающий механизм. Располагается внутри корпуса.
- Контакты. Имеют назначение замыкать и размыкать цепь.
- Зажимы. Подключаются к устройству обеспечивающее защиту.
- Механизмы. Это платина расцепителя срабатывающая от температуры. Имеющая биметаллическое основание. Во многих конструкциях автоматов присутствует винт регулировки силы тока.
- Дугогасительная камера. Может находится внутри, в разных полюсах автомата.
Фото размещения автоматов в электрощите
Миф о подключении автоматов ТОЛЬКО СВЕРХУ.
.. что будет, если подключать их снизу?
Сфоткал по случаю один щиток, где отходящие линии от автоматов были сверху. Показав фото знакомому электрику, мы так и не пришли к общему мнению, как же делать правильно — у нас принято фазный провод заводить сверху, тогда почему у педантичных немцев подключение идёт снизу?
Однозначно можно было утверждать только то, что собирал данный щиток человек творческий, со своим видением норм и правил, но вопрос о правильности подключения автоматов остался неразрешённым. Давайте расскажу что знаю я, а выводы пусть каждый делает самостоятельно и поделится ими в комментариях.
С одной стороны, нижнее подключение бывает весьма удобным, особенно когда линии потребителей приходят сверху, можно сделать монтаж в щитке более компактным. Но не нарушает ли подобное подключение правил ПУЭ? Аргументы типа «мы 30 лет так делаем» пока рассматривать не будем. Приведу небольшую выдержку из правил, которую можно попробовать сюда применить:
ПУЭ 3. 1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.
Подкрепим это дело следующей картинкой устройства автоматического выключателя:
На одном из форумов, тоже озадачились подобным вопросом и приводили выдержку из инструкции на модульку ВА47-29, где прописано как производить подключение (https://keaz.ru/f/1444/manual-pass-va47-29.pdf)
Действительно, у большинства автоматических выключателей и УЗО расположение неподвижного контакта сверху. Однако, в самом начале я уже упомянул про немцев и специально нашёл проморолик про защитные автоматы SIEMENS (смотреть с 1:12), где мы видим нижнее подключение:
youtube.com/embed/0AbbW2QkGOo» allowfullscreen=»»>
Если вас не убедил SIEMENS, то продукция АВВ у нас пользуется небывалым авторитетом и у них тоже нет ограничений на подключение. Получается, что на работу АВ верхнее или нижнее подключение влияет примерно одинаково и заморачиваться не стоит?
Конечно, можно набросать миллион причин за и против того и другого варианта, но традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. Потому логично собирать щиты питанием СВЕРХУ, а отводом снизу, всегда думая о том человеке, который туда полезет после вашего нестандартного монтажа и хватит ли у него квалификации? А то каких только чудес не бывает… однажды довелось видеть щиток, где нули шли через АВ, а фазы были на шинке.
Лично я не считаю, что нижнее распределение это в корне не правильно, но сам бы так делать не стал. А как у вас подключены автоматы — сверху или снизу?
