инструкция, как правильно подключить + правила монтажа щитка

Автор обзора: Энергоаудит проект RT

Сложно представить человека, который бы не нуждался в электрической энергии. На данный момент, электричество – это наиболее востребованная сфера деятельности человека.

При этом, электро-монтажные работы отличаются высокой опасностью, малейшая ошибка может привести к возникновению неполадок, коротких замыканий и даже возгораний. Для того, чтобы обезопасить вашу сеть, вам необходимо установить специальное защитное устройство.

Одним из таких является автоматический выключатель, который обычно устанавливается в распределительные щиты. Данное устройство является одним из важных элементов электрических сетей дома, его функция заключается в защите электросетей от перегрузки.

Чтобы правильно подключить автомат вам необходимо изучить инструкции о том, как правильно соединять автоматы между собой и какими проводами лучше всего соединять автоматические выключатели.

• Функции автоматического выключателя

• Какие виды выключателей бывают

• Как правильно подключить устройство

• Каким образом выбирать автоматы

• Ошибки при подключении

• Фото лучших производителей автоматических выключателей

Функции автоматического выключателя

Для того, чтобы понять, какой именно выключатель вам нужен, необходимо изучить технические особенности и конструкцию данного устройства.

Рассмотрим некоторые функции, которые должен выполнять выключатель:

• Главным свойством, которым должно обладать это устройство, является предотвращение перегрузки электропроводки и регулирование ее температуры, для предотвращения перегревов.
• Выключатель должен обладать функцией предотвращения плавления электропроводки, ведь данный процесс может вызывать короткие замыкания и другие неприятные последствия.
• Если же короткое замыкание все-таки произошло, выключатель должен автоматически отключить электропитание в доме. Хорошие выключатели должны обладать свойством немедленного отключения, так как процесс замыкания происходит в считанные секунды.

Качественные выключатели должны обладать всеми этими свойствами, поэтому нужно тщательно подходить к выбору этого устройства.

Какие виды выключателей бывают

Типов данного устройства существует несколько, все они различаются по особенностям действия, конструкции и предназначения. Чтобы правильно выбрать автоматический выключатель вы должны изучить перечень существующих типов устройства.

Рассмотрим некоторые типы и их особенности:

• Выключатели, которые имеют маркировку МА. В данных выключателях нет функции теплового расцепления, поэтому его использование наиболее эффективно в сетях, где нужна защита только от коротких замыканий.
• Выключатели, которые имеют маркировку А. В этих устройствах предусмотрена функция теплового расцепления, которая срабатывает при значениях тока, которые на тридцать процентов превышают норму. Срабатывают такие выключатели уже через пять сотых секунды, при этом вызывая полное обесточивание сети. При возникновении ситуаций, когда катушки устройства не срабатывают, включается функция тепловой защиты, которая защитит проводку от плавления.
• Выключатели с маркировкой В. Данное устройство эффективно в сетях, которые обеспечивают освещение. Тепловой расцепитель такого выключателя должен срабатывать в течение четырех секунд, при этом защита от электромагнитной нагрузки срабатывает моментально, если показатели электрического тока превышают норму на двести процентов.
• Выключатели с маркировкой С. Самый распространенный тип выключателя, в котором все функции защиты срабатывают при нагрузках на сеть в четыреста процентов.
• Выключатели с маркировками Д и К. Этот тип используется в сетях с высокими нагрузками, обычно в электросетях промышленного масштаба.

Как правильно подключить устройство

В инструкциях о том, как соединять автоматы в щитах указан перечень инструментов, который понадобится вам для правильного монтажа автоматического выключателя.

В этот список входят:

• Крестообразные и плоские отвертки. Лучше всего выбирать диэлектрические виды отвертки.
• Индикаторные отвертки.
• Монтерские ножи.
• Шуруповёрты, желательно с автономными аккумуляторами.

Для того, чтобы работа прошла быстро и качественно вам нужно использовать качественные инструменты.

В целом, монтаж автомата состоит из нескольких этапов:

• Установка ДИН-реек. Данный процесс не отличается высокой сложностью, главное ровно и правильно вмонтировать рейки в распределительный щит. Для того, чтобы быстро и надежно закрепить рейку, вам понадобится шуруповерт. Перед тем, как установить рейку, вам необходимо сделать разметку места, в которое будет монтироваться рейка, затем необходимо надежно скрепить рейку с металлической поверхностью (лучше всего использовать специальные саморезы – тексы). Стоит отметить, что рейку нужно установить ровно, поэтому необходимо произвести замер уровня с помощью специального инструмента.
• Установка самих автоматов на ДИН-рейки. Данный процесс выглядит очень просто, на всех устройствах есть специальные защелки, с помощью которых и фиксируется автомат на рейке.
• Процесс подключения устройства к электросетям. Автоматы подключаются с помощью проводов, которые зачищаются от изоляционного слоя и отпрессовываются. Затем, нужно соединить провод с устройством и закрепить его специальными болтами, наличие которых предусмотрено всеми производителями автоматов.
• Проверка работоспособности устройства.
• Процесс соединения автоматов. Предусмотрена пара способов данного процесса: соединение автоматов перемычками или с использованием специальных соединительных шин.

Стоит отметить что нужно соблюдать технику безопасности, так как неправильная работа с электрической сетью опасна для жизни человека.

Каким образом выбирать автоматы

Процесс выбора автоматических выключателей состоит из:

• Правильного подбора показателей номинальных токов.
• Подбора количество автоматов, которые нужны для обеспечения безопасности сети.
• Подбора показателей селективности. Обычно, данный показатель зависит от устройств, которые они защищают.
• Подбора показателей срабатывания автомата.
• Подбора показателя полюсности устройства.
• Подбора устройства, которое имеет высокий показатель пропускной способности.
• Проверки качества и работоспособности автомата.

Ошибки при подключении

Для того, чтобы правильно вмонтировать автомат в щит, вам необходимо знать какие ошибки часто допускаются.

В данный перечень входят:

• Зажимы проводов без удаления изоляционного слоя.
• Подключения к автоматическим выключателям сразу нескольких проводов, которые имеют разные сечения.
• Неверные формирования конца жилы.
• Соединение многожильных проводов, на которых отсутствуют специальные наконечники с автоматами.
• Пренебрежение техникой безопасности.
• Приобретение некачественных устройств и материалов.

Фото лучших производителей автоматических выключателей

Установка автоматов в электрощитке: выбор, монтаж, подключение

Современные автоматические выключатели очень надежны в работе и имеют целый ряд преимуществ перед другими приборами, предназначенными для защиты электрических цепей.

Они представляют собой устройства с двумя контактами и механизмом выключения в диэлектрическом корпусе. Это незаменимый элемент электрического щита.

Как выбрать

Есть несколько параметров, на которые нужно обратить внимание при выборе:

Монтаж и подключение в распределительном щите

На этапе установки предполагается, что корпус уже собран и установлен, а кабель заведен внутрь. После чего следует этап монтажа приборов согласно разработанной ранее схеме подключения электрощитка.

Подключение дифференциальных автоматов в распределительном щите осуществляется по следующей схеме:

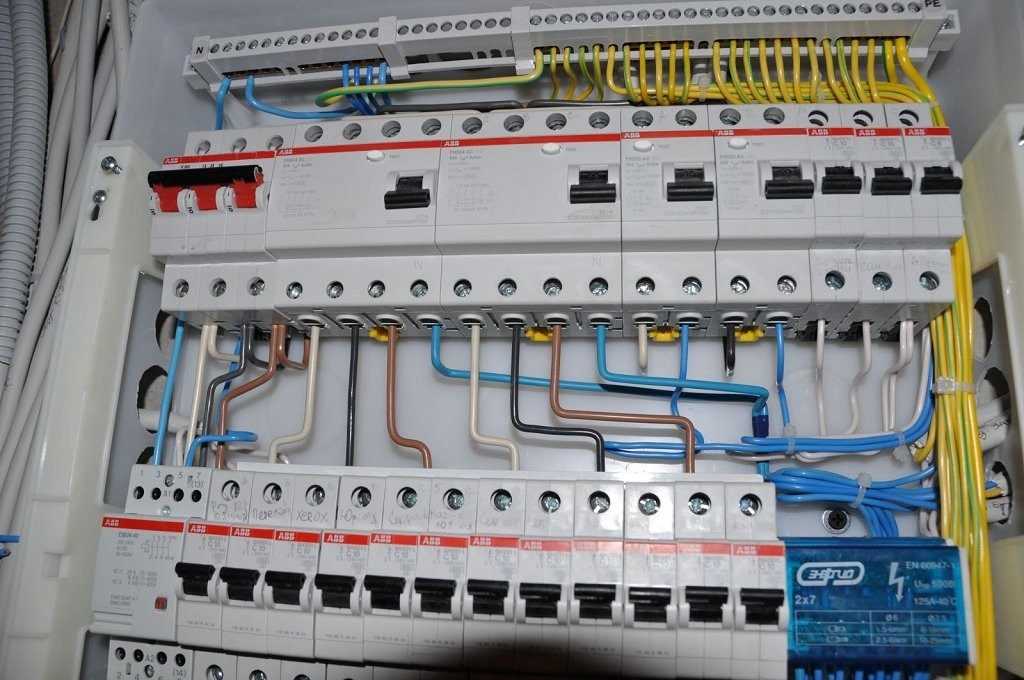

На следующей схеме показано, как подсоединить автоматы в электрощитке:

На этом этапе необходимо установить две шины – для заземления и нулевого провода, вводный автомат, УЗО и необходимое количество автовыключателей. Все операции по установке нужно проводить только при выключенном электроснабжении.

Для начала, необходимо установить DIN-рейки внутри щитка, их нужно прикрутить саморезами, используя перфорацию металлического профиля. DIN-рейки – это металлические полосы, предназначенные для крепления приборов и шин.

[attention type=green]Автоматы, УЗО и шины заземления снабжены пружинными защелками для установки на рейке. После монтажа они позволяют свободно передвигать приборы по рейке.[/attention]

На рейке нужно установить нулевую (в верхнюю часть щитка) и шину заземления (в нижнюю часть). Они представляют собой медные пластины на пластиковой основе с зажимами для проводников. К каждой клемме можно подключать только один проводник.

После этого необходимо установить УЗО и вводной выключатель, который будет питать весь электрощит. Его следует установить в левом верхнем углу корпуса, вводной кабель по возможности должен быть расположен рядом. Для подключения двухполюсного вводного автомата в электрощитке нужно подключить фазу и ноль, для однополюсного – только фазу.

Затем необходимо заняться установкой автоматов для контроля электроснабжения отдельных помещений и крупных потребителей электроэнергии. На DIN-рейку устанавливаются автоматы, к ним присоединяются провода основной проводки, заведенные в щиток.

[attention type=yellow]Питание подключается к верхней клемме. Нижние клеммы используются для подключения фазных проводов электроснабжения групп согласно разработанной схеме. Для соединения устройств между собой следует использовать шинопроводники типа «гребенка».
[/attention]
Все нулевые провода подключаются к нулевой шине, кроме тех, которые подключаются с помощью УЗО. УЗО имеет такое же подключение, как и автоматический выключатель.

Заземление соединяется с заземляющей шиной при помощи желто-зеленого провода. Металлический корпус и дверь электрощитка также должны быть соединены с ней. После этого можно подавать напряжение на электрический щит и проверить его работоспособность при помощи индикатора напряжения.

Полезное видео, как сделать монтаж электрощита в квартире:

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

• Качество подключения. Необходимо ответственно отнестись к тому, как соединены проводники и затянуты клеммы, это поможет избежать плохого контакта.
• Нанесение маркировки на провода. Стоит внимательно отнестись к этому моменту. В дальнейшем это поможет быстро определять назначение проводников.
• Электробезопасность. Выполнять работы можно только при выключенном электричестве.

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, PE – Статья 240 Национального электротехнического кодекса (NEC) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и плавкий предохранитель в 1890 году. Хотя предохранители были первыми OCPD, которые широко использовались в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и являются сегодня очень часто. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD в этой статье будут упоминаться только прерыватели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других.

Garth Stevens, PE

В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.

Щитовые панели

NEC определяет щитовую панель как: «Одиночная панель или группа панелей, предназначенных для сборки в виде единой панели, включая шины и автоматические устройства максимального тока, и оборудованные переключателями или без них для управления светом. , тепловые или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [NEC 100]. Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».

Типичный пример панели. Центры нагрузки

обычно используются в жилых и небольших коммерческих помещениях. Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Сами выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А. При таких номиналах они достаточно мелкие, чтобы уходить в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками на 16-дюймовых центрах.

Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Также можно получить напряжение до 277В, но это не распространено. И центры нагрузки, и щиты монтируются в шкафах». . . снабжается рамой, матом или отделкой, на которые навешиваются или могут подвешиваться распашные двери или двери» [NEC 100]. Как требуется в NEC 408.38, они также имеют глухие фронты, что означает отсутствие «. . . части, находящиеся под напряжением, подвергаются воздействию человека на рабочей стороне оборудования» [NEC 100]. Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6. Щиты номиналом 600 А и выше устанавливаются глубже и крепятся к стене.

Распределительные щиты

Распределительные щиты определяются в NEC как «Большая отдельная панель, рама или набор панелей, на которых установлены на лицевой, задней или обеих сторонах выключатели, устройства перегрузки по току и другие защитные устройства, шины и обычно инструменты. Эти узлы, как правило, доступны как сзади, так и спереди, и не предназначены для установки в шкафах» [NEC 100].

Типичный пример распределительного щита. Распределительные щиты

похожи на щитовые в том смысле, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они устанавливаются на полу и имеют большую глубину, чем щитовые панели, обычно начиная с 18 дюймов в глубину. Поскольку распределительные щиты крупнее и дороже щитовых, они редко используются для шин с током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели. Часто требуется доступ только спереди, но также может потребоваться доступ сзади и сбоку.

Распределительное устройство

NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной силовой цепи, прерывающие устройства или и то, и другое, с шинами и соединениями. . В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или тем и другим».

Типовой пример распределительного устройства. Распределительное устройство

— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов. Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.

В распределительных устройствах часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач. С подвижными частями выкатной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо. Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.

Когда один тип редуктора предпочтительнее других

Факторы, влияющие на решение о том, какой тип редуктора использовать, включают экономику, нехватку места, требования к инженерным сетям, возможность отключения объекта и размер электрической системы (напряжение и текущий рейтинг).

• Экономика часто определяет выбор типа оборудования. Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, если окружающая среда требует такого корпуса, обычно используется наименьшая возможная панель.
• Требуемое место для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равняется доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
• Чтобы удовлетворить требования коммунальных служб или сэкономить место внутри, часто главное распределительное устройство монтируется снаружи здания. Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, поскольку секция механизма может вместить C/T и счетчик.
• Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
• В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования. Однако из соображений экономии и пространства, отмеченных выше, щитовые панели используются везде, где это возможно, по всему зданию.

Щит, распределительный щит, сравнительная таблица распределительных устройств

Нажмите на таблицу слева, чтобы развернуть ее. В этом документе представлено сравнение различных аспектов снаряжения разных стилей. Обратите внимание, что NEC не ограничивает использование каких-либо типов редуктора конкретными диапазонами напряжений или токов. Это продукты, созданные производителями электрооборудования в соответствии с требованиями Кодекса и потребностями электростроительной отрасли. Эта таблица основана на номиналах и размерах редукторов компаний ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях могут использоваться шестерни других производителей с дополнительными параметрами и размерами.

Загрузите свою копию нашей сравнительной таблицы

Заключение

Имея варианты щитов, распределительных щитов и распределительных устройств, проектировщик электрических систем имеет надежный набор опций для обеспечения необходимой защиты от перегрузки по току для проводников по всему объекту. В зависимости от того, какие факторы действуют на конкретном объекте, всегда есть работающие решения.

Первоначально эта статья была опубликована в июльско-августовском выпуске журнала IAEI — журнала Международной ассоциации инспекторов по электротехнике. Узнать больше.

Гарт Стивенс, ИП, , старший инженер-электрик компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий. Наряду со своими обязанностями по проектированию он пишет технические спецификации и выполняет проверку качества для многих комплектов электрических планов своих коллег. С ним можно связаться по адресу [email protected].
