Устройство пластикового окна в разрезе

К нам на почту часто приходят письма с просьбой рассказать про устройство пластикового окна. На самом деле, эта тема достаточно острая, т.к. практически у каждого в доме установлен стеклопакет. Знания о конструкции окна, работы фурнитуры, ручки и т.д. позволят вам правильно ухаживать за ними и продлить срок службы окна.

Содержание

• 1 Устройство пластикового окна
• 2 Рама пластикового окна
• 3 Стеклопакет
• 4 Створка пластикового окна
• 5 Штапик пластикового окна
• 6 Фурнитура пластикового окна
• 7 Подоконник
• 8 Отлив окна
• 9 Откосы на пластиковые окна

Устройство пластикового окна

Классическое пластиковое окно с доборными элементами состоит из следующих частей:

• Рама;
• Стеклопакет;
• Створка;
• Фурнитура;
• Подоконник;
• Откос.

На каждом элементе остановимся подробнее и расскажем за что он отвечает, из каких материалов изготавливается и какие виды бывают.

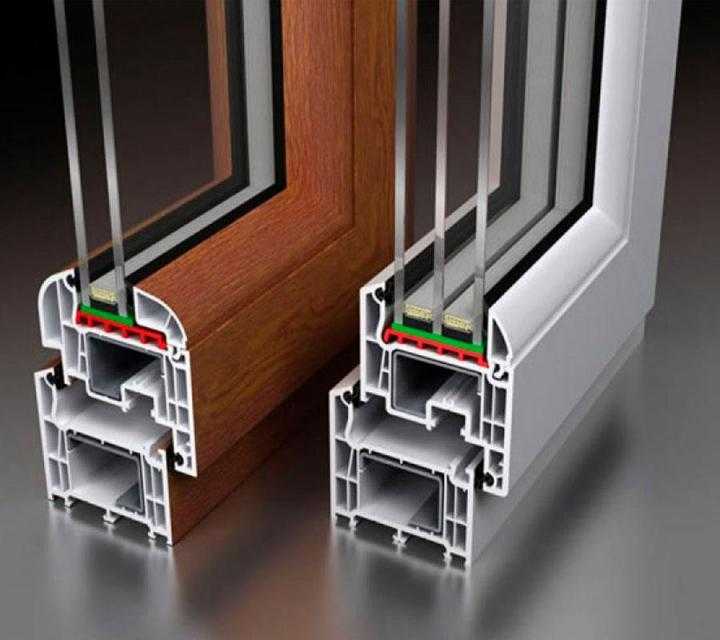

Устройство пластикового окна в разрезе

Рама пластикового окна

Рама является неподвижным элементом. Она изготавливается из различных ПВХ профилей и устанавливается в оконный проем по всему его периметру. Проще говоря, это квадратный или прямоугольный пластиковый профиль, в который вставляется непосредственно сам стеклопакет.

Рама может быть армированная, усиленная против взлома.

Стеклопакет

Стеклопакет — прозрачный элемент пластикового окна, т.е. то самое «стекло» в которое мы смотрим. В зависимости от количества стекол, герметично соединенных между собой различают однокамерный стеклопакет, двухкамерные и трехкамерный.

Про отличия стеклопакетов можете прочитать в этой и этой статье. Там подробно расписано чем они отличаются, какой лучше выбрать и на что обращать внимание при покупке.

Створка пластикового окна

Наверно все знают, что такое створка. Это часть пластикового окна, которая крепится к раме с помощью фурнитуры. Створка, как и рама, изготавливается из ПВХ профиля, в который вставляется стеклопакет.

По периметру стеклопакета крепится штапик. О нем ниже. Между рамой и створкой находится уплотнитель. Его функция — предотвратить продувание. Но со временем он ссыхается и тогда требуется его менять. О замене уплотнителя у нас есть целая статья.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Фурнитура пластикового окна

Под фурнитурой понимается все то, что помогает открывать и закрывать окно — ручки, планки, другие конструктивные элементы.

Если в вашей семье есть маленькие дети, и вы не знаете как обезопасить ребенка от открытого окна, тогда читайте нашу статью про безопасные окна.

Фурнитура бывает противовзломной. Если кратко, то это изменяемая система, в которой в зависимости от степени защиты используется различное количество створочных деталей и ответных частей из одного набора. Ничего не поняли? Тогда читайте нашу статью о противовзломной фурнитуре.

Наиболее качественную фурнитуру изготавливают четыре немецкие компании — производители: Maco, Roto, Siegenia Aubi и Winkhaus.

Подоконник

Подоконник не нуждается в представлении. Это прямоугольный кусок пластика, который крепится с внутренней части оконного проема на уровне нижней части рамы. ПВХ подоконники имеют многокамерную конструкцию, поэтому прочные, жесткие и обладают хорошими теплоизолирующими свойствами.

Отлив окна

Отлив крепится к нижней части рамы с улицы. Его главное предназначение — отвод дождевой воды от пластикового окна. Отлив может быть пластиковый или металлический. Чаще всего можно встретить металлические отливы: алюминиевые или окрашенные оцинкованные.

Откосы на пластиковые окна

Откосы являются важной составляющей пластикового окна. Они бывают трех видов: утепленные, декоративные, штукатурные. Подробнее про откосы читайте в этой статье.

Строение профиля ПВХ — «Окна города»

Важно понимать что профиль Veka или Schuco – это только «пластмасса».

Все остальные комплектующие: армирующий элемент, уплотнители, стеклопакет и фурнитура не каким образом не связаны с понятием профиль ПВХ.

Поэтому правильно говорить «окна из профиля Veka (Schuco)», а не «окна Veka (Schuco)». Так как на каждом оконном заводе делают свои «окна Veka (Schuco)», устанавливая на них по своему усмотрению требуемые комплектующие. Что это значит? А то, что несмотря, например, на рекомендации производителя профиля Veka (Schuco) в окнах может быть установлен не гнутозамкнутый (квадратного сечения), а П-образный армирующий элемент и т.д., что существенно скажется на цене (станет более выгодной), а также эксплуатационных характеристиках окна в целом (снизит их).

Оконный ПВХ профиль – довольно сложная конструкция, с заданными формой и размерами сечения, имеющая несколько воздушных камер (от 3-х до 7-ми), разделенных перегородками. Внутри средней камеры устанавливается металлическая арматура, которая обеспечивает жесткость рамы. По всему контуру ПВХ профиля рамы и створок проходит уплотнитель. В верхней и нижней частях оконной рамы фрезеруются вентиляционные отверстия для отвода конденсированной влаги из внутренних полостей, пазы под крепления дополнительных профилей, механизмов открывания створок. Многокамерное исполнение ПВХ профиля влияет на степень теплоизоляции окна, которая измеряется коэффициентом теплопередачи обозначающимся буквой «К», принятым в европейских нормативах. Чем ниже значение этого показателя, тем лучше.

Рассмотрим подробнее основные характеристики профиля

1. Ширина
2. Количество камер
3. Толщина стенок
4. Количество контуров уплотнения
5. Армирование
6. Ламинирование

1. Ширина профиля

Монтажная ширина или скорее монтажная толщина — поперечный размер рамы окна. Другими словами толщина оконной конструкции. Монтажная толщина профиля влияет на теплозащиту и звукоизоляцию: чем толще, тем «теплее» и выше его звукоизоляция. Кроме того, чем толще профиль, тем теплее монтажный узел примыкания окна к стене и выше его звукоизоляция.
Существует 3 наиболее распространенных типа монтажной ширины профилей:

• 58–60 мм;
• 70 мм;
• 80-82 мм.

Ширина профиля 58 мм считается классической. Она идет еще с пятидесятых годов прошлого века, когда в Германии начали устанавливать первые оконные профили. И их ширина составляла 58 мм. Связано это было с тем, что они повторяли форму стоявших ранее деревянных окон. Ширина профиля в 58 мм при соблюдении технологии монтажа и сборки конструкции позволяет решать практически любые задачи при проектировании и изготовлении окон в странах с любым климатом. Профиль данной ширины изготавливаются 3х-4хкамерные, коэффициент теплопередачи К = 1,6 Вт/м²К (R = 0,62 м²К/Вт).

Профили с шириной в 70 мм стали появляться в европейских странах в конце 80-х годов. Увеличение ширины было связано с началом производства оконных конструкций с улучшенными энергосберегающими свойствами. Такие системы дают возможность устанавливать стеклопакеты с большей шириной. Также они обладают лучшими шумозащитными свойствами, чем более узкие профили. Профили данной ширины изготавливаются 5ти-6тикамерные К = 1,3 Вт/м²К (R = 0,77м²К/Вт)

Профильные системы шириной 82 мм могут быть как 6-ти камерные так и 8-микамерные, предназначенные для остекления помещения с высокими требованиями по энергосбережению — сопротивление теплопередаче 1,05 м²C/Вт.

2. Количество камер оконной ПВХ-системы

Камера — это полая область внутри профиля, которая выполняет функцию теплоизолятора и конструктивного элемента. От количества камер и толщины коробки окна зависит теплоизоляция всей конструкции. Сегодня выпускаются трех-, четырех-, пяти-, шести- и даже семикамерные ПВХ-системы. Наибольшее распространение получили трехкамерные и пятикамерные оконные системы. Первые — в качестве серий для эконом-класса, а вторые — для сегмента окон, обладающих улучшенными показателями энергосбережения. Современные технологии позволяют изготавливать оконные конструкции практически для любых климатических зон, при этом самым уязвимыми, с точки зрения теплоизоляции, стали не профильные системы, а стеклопакет и ошибки при монтаже окон.

Профильные камеры это полости, которые образованы вертикальными перегородками. Профиль классического типа имеет три камеры общей шириной 58 мм. Первая камера предназначена для водоотведения, во второй камере размещается армирующий металлический вкладыш. Третья камера создает воздушную прослойку, не дающей холодному воздуху попасть внутрь комнаты. Также в третьей камере крепятся детали, которые служат для фиксирования фурнитуры окна.

Существует оптимальное сочетание монтажной ширины и количества камер для окон с профилем шириной в 58 мм оптимальное количество камер – три. Если профиль более широкий (70 мм), то количество камер увеличивается до четырех – пяти.

Чем больше камер – тем лучше изоляционные свойства готового изделия. Трёхкамерные окна шириной 58–60 мм рекомендуется использовать только в районах с умеренным климатом или в неотапливаемых помещениях, например, на лоджии. Для большинства территории нашей страны лучше подходят профили с пятью и большим количеством камер, шириной от 70 мм. К слову, в Европе, где климатические условия куда более мягкие, трёхкамерные профили в строительстве жилья уже практически не применяются.

3. Толщина наружной стенки профиля

От толщины наружной стенки профиля также напрямую зависит стоимость окна и класс оконной конструкции.

Согласно европейской классификации различают профиля:

• А-КЛАСС: наружные стенки толщиной ≥ 2,8 мм, внутренние стенки толщиной ≤ 2,5 мм;
• В-КЛАСС: наружные стенки толщиной ≥ 2,5 мм, внутренние стенки толщиной ≤ 2,0 мм;
• С-КЛАСС: требования отсутствуют;

Окна изготовленные из профилей класса А имеют лучшие характеристики по теплоизолирующей способности, обладают, как правило, наилучшими характеристиками по сроку службы. Тем не менее, в Росси классификация профилей ПВХ происходит согласно ГОСТ 30673-99 который не запрещает установку окон В и С класса.

4. Количество и тип уплотнения

Сегодня на оконном рынке наиболее представлены двухконтурное (стандарт) и трехконтурное (премиум сегмент) уплотнение оконной конструкции. Вокруг необходимости третьего контура идут споры, тем не менее он часто используется в премиальном сегменте оконных конструкций, как дополнительный барьер для внешних погодных факторов. Большое значение имеет материал уплотнителей. Уплотнители выпускаются из искусственного каучука (ЕРDМ) и силикона. Силиконовые уплотнители более долговечные, кроме того они смогут иметь различный цвет (например белый, под цвет ПВХ-профиля), но при этом довольно дороги и используются сравнительно редко. Также предлагаются коэкструзионные уплотнители, вытягивающиеся в процессе экструзии вместе с ПВХ-профилем. Такие уплотнители более долговечны, по сравнению с ЕРDМ.

На рисунке отмечены: 1 – армирующий профиль (см. ниже). 2 и 4 – стандартные два контура уплотнения. 3 — третий контур уплотнения.

Уплотнитель может быть впаянным или протянутым, серым или черным, иногда карамельного цвета.

5. Армирование ПВХ-профиля

Армирование – металлическая оцинкованная вставка в профиль, которая уменьшает линейное расширение профиля при его нагревании, препятствует прогибу окна при воздействии на него ветровых нагрузок и температурных колебаний.

По стандартам армирующий элемент изготавливают из оцинкованной стали толщиной 1,2÷2 мм, П-образной или прямоугольной формы сечения. Недобросовестные производители иногда устанавливают тонкостенный, неоцинкованный стальной профиль, ведь увидеть этот профиль в собранном окне невозможно. Стальной профиль образует каркас окна. Для средне- и крупногабаритных окон толщина стенок должна составлять 1,5÷2,0 мм иначе возможны перекосы конструкции.

Внимание! Усиливающий металлический профиль обязательно должен быть установлен в белых окнах длиной более 800 мм, а также в цветных изделиях любого размера

Обычно в офисе фирмы – продавца представлены образцы профилей ПВХ в разрезе. Внимание нужно обращать не только на сам профиль, но и на то, какое армирование в нем присутствует. Хорошо, если армирующий элемент прямоугольного сечения с толстыми стенками, но если производитель экономит и ставит П-образный металлический профиль вместо замкнутого с прямоугольным сечением – окно, а точнее, открывающиеся створки такого окна в скором времени могут провиснуть, и как это ни прискорбно – провисают.

6. Ламинирование

Ламинированный ПВХ профиль – это профиль, облицованный декоративной ПВХ пленкой с использованием клеевых композиций на ламинационном оборудовании
Облицовывание ПВХ-профилей декоративными пленками с текстурой древесины позволяет сочетать преимущества пластиковых окон с эстетикой дерева; имитация металла, камня и широкая цветовая гамма одноцветных ПВХ-плёнок открывает новые дизайнерские возможности в архитектурном исполнении зданий и сооружений.

Плёнки часто имеют текстуру дерева, а также имитируют некоторые ценные породы: дуб, орех, бук.

Качественные профили изготавливаются также цветными в массе – коричневого и карамельного цвета.

К цветным окнам предъявляются особые требования – это меньшее допустимое расстояние между крепёжными элементами и обязательное усиление профилей армирующим элементом.

Вывод:

Качество окна — это набор реальных характеристик, которые необходимо изучить перед покупкой окна. Не отдавайте предпочтение только одной из этих характеристик — цене, поскольку вы легко можете стать жертвой недобросовестных производителей окон, ориентированных на некомпетентных заказчиков.
