Схемы открывания окон ПВХ: популярные варианты

девушка открывает окно

Современные пластиковые окна – это не только украшение дома. Они должны соответствовать всем вашим ключевым потребностям: повышенная функциональность, экологичность, простота использования. Чтобы подобрать оптимальную комплектацию, достаточно прислушаться к советам специалистов или изучить принцип работы изделий ПВХ самостоятельно. Ниже рассмотрим основные схемы открывания пластиковых окон.

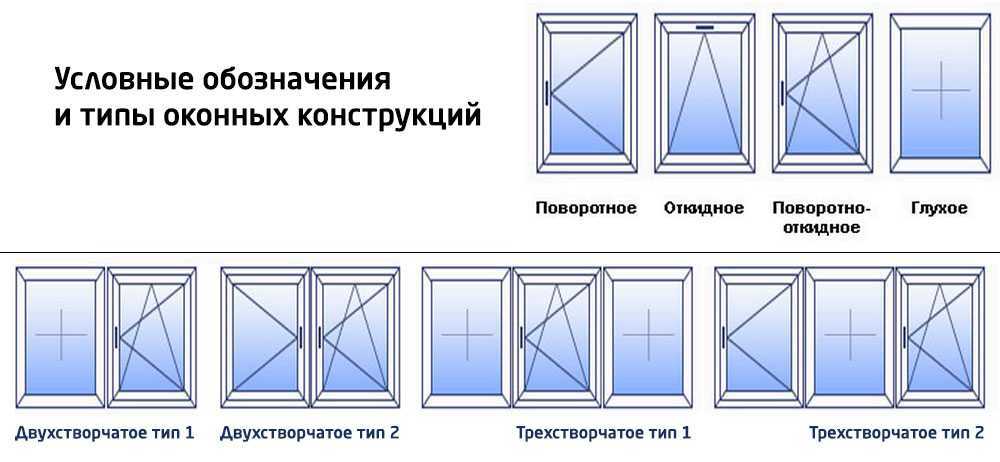

Пластиковое окно: схема открывания

Для комфортного пользования пластиковыми окнами важно уделить особое внимание количеству створок и способу их открывания. Наиболее выгодное сочетание цены, качества и функциональности имеет изделие, при изготовлении которого не требуется дорогостоящая фурнитура.

Глухая створка

Самый экономичный вариант остекления, проводится без применения дорогостоящей фурнитуры, так как окно не открывается совсем. Весомыми преимуществами являются высокая светопропускная способность и возможность использования подоконника под цветы или в качестве столешницы. К минусам можно отнести недостаток вентиляции и затрудненность проведения влажной уборки с наружной стороны (особенно в квартире многоэтажного дома).

Поворотная створка

Открывается по горизонтали, поэтому требует чистого, свободного от цветочных горшков подоконника. Окна легко моются снаружи и изнутри. В ценовой политике изделие находится между глухой и поворотно-откидной створкой. Практика показывает, что имея меньше точек соприкосновения с рамой, окно со временем деформируется, и образуются сквозняки.

Откидная створка

Основным преимуществом является высокая степень безопасности, так как открывается створка только сверху. По той же причине мытье стекла снаружи затруднено и требует особого решения. Подходит для установки в детской комнате.

Поворотно-откидная створка

Позволяет открывать окно на любую ширину. Вариант потенциально безопасен для домашних животных (в частности кошек), так как исключает верхнее проветривание. Делов том, что питомцы иногда соскальзывают вниз при попытке вылезти наружу, что приводит к травмам.

Раздвижная створка

Позволяет открывать окно на любую ширину. Вариант потенциально безопасен для домашних животных (в частности кошек), так как исключает верхнее проветривание. Делов том, что питомцы иногда соскальзывают вниз при попытке вылезти наружу, что приводит к травмам.

Складная створка

Представляет собой оригинальную конструкцию, складывающуюся по типу гармошки. Окно с таким нестандартным способом открывания украсит коттедж даже с ультрамодным экстерьером.

Варианты конструкций

При подборе оптимального по функциональности и удобству эксплуатации ПВХ окна в квартиру, дом или коттедж рекомендуем обратить внимание на основные комплектующие: профиль, стеклопакет, фурнитуру, схемы открывания окон ПВХ. Компания «Озерские окна» на собственном производстве изготавливает пластиковые окна, двери и балконные блоки в соответствии с требованиями ГОСТ.

В нашем каталоге представлены типовые оконные конструкции:

1. Глухое окно. Чаще всего применяется в нежилых помещениях, где процесс проветривания возможен альтернативным способом, потому что створка глухого окна не открывается.

2. Одностворчатое. Экономичный вариант остекления дачных домиков, нежилых помещений малой площади. Открывание может быть поворотным, откидным или поворотно-откидным.

3. Двухстворчатое с одной фрамугой. Наиболее популярное остекление в частных домах, многоэтажных зданиях, крупных сооружениях. Одна створка оказывается глухой, вторая – открывается.

4. Двухстворчатое с двумя фрамугами. Экономичный и функциональный способ остекления, обе створки открываются (выбранным способом), что дает дополнительные возможности в их применении.

5. Трехстворчатое с одной фрамугой. Подходит для просторной комнаты. Открывающаяся створка может располагаться по центру или сбоку трехстворчатого окна.

6. Трехстворчатое с двумя фрамугами. Является более функциональной моделью окна для просторной комнаты. Две створки открываются выбранным способом, что упрощает процесс ухода и эксплуатации окна.

В нашем каталоге вы найдете типовые оконные конструкции на профиле Rehau и Reachmont с фурнитурой Siegenia-Aubi по доступной цене. Работа без посредников, а также автоматизация процесса производства позволяют удерживать низкую стоимость и при этом не экономить на качестве выпускаемой ПВХ продукции.

Получите консультацию по подбору типового или нестандартного пластикового окна уже сейчас, позвоните по телефону в Озёрах: +7 (496) 702-55-40.

Получить консультацию по подбору пластикового окна в Озёрах

специфические особенности, схема и механизмы

В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Конструкция окон из ПВХ

Каково же устройство пластикового окна?

В его состав входят:

• Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
• Створка. Деталь является подвижной частью, так как может открываться.
• Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
• Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Вентиляционный клапан для пластиковых окон. Пластиковые…

Пластиковые окна, появившиеся в нашей стране 20-25 лет назад, вызвали настоящий фурор. Однако…

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Установка окна ПВХ своими руками: технология установкаа,…

Окна ПВХ, которые чаще в обиходе называют стеклопакетами, сегодня чрезвычайно популярны. Что…

Из чего изготовлены профили окон из пластика?

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Стеклопакеты

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

Регулировка окон ПВХ самостоятельно: инструкция, инструменты

Металлопластиковые окна из поливинилхлорида дают не только микроклимат в квартире или доме, но и. ..

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Фурнитура для окон из пластика

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Как функционирует устройство замка пластикового окна?

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Как правило, дополнительные опции обеспечивают:

• защиту детей;
• предохранение от отжимания створки;
• проветривание помещения;
• фиксацию створок в разных положениях;
• наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

Монтаж откосов окон

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

• отличается экологической чистотой и не требуют специального ухода;
• цвет может быть выбран по вкусу;
• поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
• пластиковый откос обладает длительным сроком службы.

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

• применение специальных панелей;
• монтаж откосов из пластика;
• установка изделий из гипсокартона.

Рулонные шторы на пластиковые окна

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Особенности открытого метода крепления штор

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

• Крепление мини-системы. Оно подходит для створок и рам.
• Стандартный тип, который монтируется над проемом окна.
• Мансардный вид. Он рассчитан для окон сложной конфигурации.

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Как крепить штору на створку окна

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

Brock Supply — 80-97 GM РАЗЛИЧНЫЕ МОДЕЛИ РЕМОНТНАЯ ЛЕНТА ОКОННОГО РЕГУЛЯТОРА

• Дом

  |

• дверь и окно

  |

• стеклоподъемники и моторы

  |

• фурнитура стеклоподъемника

  |

• 1556-7054

5 распространенных причин, почему окно вашего автомобиля не поднимается и как это исправить

Проблемы с автомобилем никогда не случаются в удобное время. Это особенно актуально, если у вас есть окно в машине, которое не поднимается. Подумайте об этом на мгновение. Транспортное средство не будет защищено, и, что еще хуже, салон вашего автомобиля будет подвергаться воздействию элементов. Влага внутри автомобиля может привести к множеству головных болей. Давайте рассмотрим способы, как починить стекло автомобиля, которое не поднимается. Мы также включим быстрое исправление того, как вручную включить стеклоподъемник.

Что означает, если окно вашего автомобиля не поднимается?

Это неприятно, когда в машине перестало работать окно. Давайте рассмотрим типичные проблемы, с которыми вы можете столкнуться, и как починить разбитое окно, которое не открывается.

5 распространенных причин, по которым окно вашего автомобиля не поднимается или опускается, и способы их устранения

Многие разные причины могут вызывать проблемы со стеклом автомобиля. От простого к сложному, давайте углубимся в то, как починить окно автомобиля, которое не поднимается.

#1: Включенный переключатель безопасности детей

При любой проблеме с автомобилем всегда начинайте сначала с самых простых причин. Итак, если окно не поднимается, начните с проверки выключателя безопасности детей. Эта кнопка блокировки, расположенная рядом с панелью управления окном водителя, не позволяет пассажирам, в том числе детям и домашним животным, управлять соседним стеклоподъемником во время движения автомобиля.

Работа с включенным выключателем безопасности детей

Выключатель безопасности детей легко активируется, поэтому сначала проверьте его, не работают ли какие-либо или все окна. Найдите кнопку с перечеркнутым символом окна.

#2: Положение выключателя зажигания

Еще одно простое решение, когда стеклоподъемник не поднимается, включает проверку положения выключателя зажигания.

Установка правильного положения выключателя зажигания

Это не имеет значения, если автомобиль работает, но если вы хотите поднять или опустить окно, когда автомобиль выключен, убедитесь, что зажигание находится в положении вспомогательного оборудования. В этой настройке аксессуары, такие как окна, могут получать питание и управляться. 9№ 3: перегорел предохранитель Если все окна не работают или работает только пара окон, скорее всего, это перегорел предохранитель. Решение обычно заключается в замене неисправного предохранителя.

Установка перегоревшего предохранителя

Сначала найдите блок предохранителей. Его можно найти в моторном отсеке, в бардачке или под приборной панелью. В некоторых автомобилях может быть даже несколько блоков предохранителей, расположенных в разных местах по всему автомобилю. Обратитесь к руководству пользователя, чтобы узнать расположение блока предохранителей. Также может помочь местный дилер или служба поддержки клиентов производителя.

Блок предохранителей должен сопровождаться пронумерованной схемой, которая определяет функцию каждого предохранителя. Проверьте схему предохранителя, который управляет цепью электрического стеклоподъемника. Если вы не можете найти схему, обратитесь к руководству пользователя или обратитесь к дилеру или производителю.

После того, как вы определили правильный предохранитель, используйте съемник для предохранителей или плоскогубцы с длинными губками, чтобы извлечь подозрительный предохранитель из коробки. В большинстве случаев это простая задача своими руками. У большинства перегоревших предохранителей вы сможете увидеть поврежденный провод или коричневатое изменение цвета предохранителя.

Замените перегоревший предохранитель на новый с такой же силой тока (также называемый ампером или амперами). Если окно или окна снова начинают работать, значит, проблема устранена. Позже, если вы обнаружите, что предохранитель снова перегорел, возникает более серьезная проблема. Эта ситуация может означать проблему со схемой автомобиля или слишком большую мощность двигателя. В этом случае обратитесь за помощью к профессиональному механику. То же самое можно сказать, если вам не нравятся предохранители вашего автомобиля или блок предохранителей.

ВАЖНОЕ ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ. Никогда не заменяйте перегоревший предохранитель на предохранитель с большей силой тока. Это может привести к пожару в вашем автомобиле.

#4: Неисправный мотор стеклоподъемника

Если стеклоподъемник не поднимается и не опускается, проблема может быть связана с электродвигателем стеклоподъемника.

Диагностика неисправного электродвигателя стеклоподъемника

Не заводя автомобиль, включите зажигание в положение вспомогательного оборудования. Включите переключатель соответствующего окна и посмотрите, двигается ли вольтметр (если он есть в вашем автомобиле) на приборной панели хоть немного. Вы также можете заметить умеренное мерцание внутреннего или внешнего освещения при нажатии переключателя стеклоподъемника. В любом случае это означает, что ток течет к двигателю стеклоподъемника, но двигатель не работает. Поскольку замена стеклоподъемника требует специальных навыков и инструментов для открытия дверной панели, большинство владельцев автомобилей захотят обратиться за помощью к механику. Имейте в виду, что проблема также может быть в стеклоподъемнике, механическом компоненте, соединенном с электродвигателем.

#5: Неисправный переключатель стеклоподъемника

Если окно вашего автомобиля опускается, но не поднимается, проблема, скорее всего, в неисправном переключателе стеклоподъемника.

Диагностика неисправного переключателя стеклоподъемника

Идентификация неисправного переключателя стеклоподъемника является своего рода противоположностью диагностике неисправного мотора стеклоподъемника. В этом случае, если вы включаете переключатель, но не видите колебаний автомобильного вольтметра или затемнения света, то ваша проблема, вероятно, связана с переключателем. Замена неисправного стеклоподъемника также требует некоторых технических навыков, поэтому подумайте о том, чтобы доставить свой автомобиль в автомастерскую для обслуживания.

Как поднять стеклоподъемник вручную?

Вы можете оказаться в ситуации, когда вам нужно поднять неисправный электростеклоподъемник. Если часть стекла частично видна, то можно попробовать поднять окно вручную. Сначала включите автомобиль или установите ключ зажигания в положение «аксессуар». Затем откройте дверь и зажмите окно между руками. Расположите руки так, чтобы каждая ладонь была максимально ровной по обе стороны от стекла. При этом попросите другого человека нажать кнопку электрического стеклоподъемника, чтобы поднять стекло. Надавите руками, чтобы поднять окно. Будьте осторожны, чтобы не защемить пальцы или руки верхней частью окна, когда оно закрывается.

Что такое временное решение для окна автомобиля, которое не держится?

Пластиковый или резиновый оконный клин, который можно приобрести в местных магазинах автозапчастей или в Интернете, может предотвратить сползание окна автомобиля. Когда окно будет полностью закрыто, поместите клин между стеклом и краем двери. Будьте осторожны, чтобы не повредить молдинг.

Если дверь вашего автомобиля имеет оконную раму, вы также можете зафиксировать скользящее окно с помощью клейкой ленты. При закрытом окне наклейте ленту на оконную раму и внешние края стекла. Используйте как можно меньше скотча на стекле, чтобы предотвратить визуальное препятствие.

Чем закрыть окно автомобиля, чтобы оно не поднималось?

Несмотря на все ваши усилия, иногда окно просто не открывается. Когда это произойдет, вы захотите приобрести временный комплект автомобильных окон в местном магазине автозапчастей или в Интернете. В комплект входит пластиковый лист, который можно обрезать по размеру оконного проема, и специальная лента для крепления листа. Некоторые комплекты предназначены для использования с феном, чтобы обернуть пластик в термоусадочную пленку для более плотного прилегания. Кроме того, вы можете вырезать прозрачную пластиковую пленку по размеру и прикрепить ее надежной лентой. Убедитесь, что какой бы пластик вы ни использовали, вы можете видеть сквозь пластик, чтобы не было опасности вождения.

Сколько стоит починить окно автомобиля, которое не поднимается?

Стоимость ремонта окна, которое не поднимается, может составлять 20 долларов или меньше, если вы имеете дело только с новым предохранителем, который вы заменяете самостоятельно. Более сложный ремонт, который включает в себя демонтаж двери для доступа к оконному двигателю, может стоить от 250 до 400 долларов и более.
