Как составить правильный план фундамента дома

27 Декабрь 2016      Стройэксперт      Главная страница » Фундамент » Расчет      Просмотров:
10996

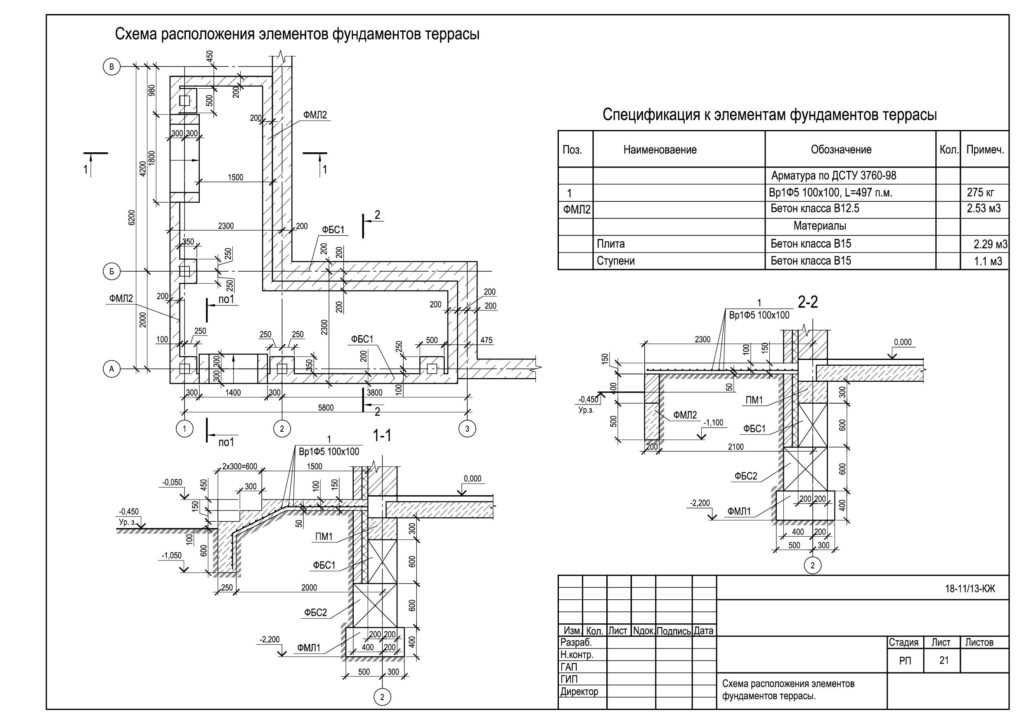

План чертеж фундамента

Возведение качественного основания для дома является залогом прочности и надежности здания. Правильно разработанный план фундамента становится отличной основой для производства работ. При его создании анализируется большой объем исходных данных, которые могут оказать влияние на основание.

План фундамента, кроме таблиц, сопровождает чертеж. На этом документе детально прорисованы все геометрические характеристики и привязки к существующему участку и контурам местности.

Классический и популярный ленточный фундамент также имеет чертеж, который является отправной точкой для производства работ.

• План ленточного фундамента
• Как сделать план фундамента, основные параметры расчетов
• Условия точного переноса плана на местность

План ленточного фундамента

Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.

На плане ленточного фундамента определяются следующие параметры будущего здания:

План ленточного фундамента

1. Конфигурация сечения ленты основания.
2. Тип и обустройство слоя «подбетонка».
3. Глубина залегания фундаментной ленты на каждом участке строительного объекта.
4. Места выхода инженерных коммуникаций.

Разработка чертежа ленточного основания требует особого внимания к отдельным элементам. Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации.

При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.

К плану фундамента выдвигаются многочисленные требования, среди которых:

1. Простая и однозначная читаемость материала.
2. Высокая информативность и передача всех ключевых данных на плане.
3. Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
4. Исчерпывающие данные для начала строительства.

Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.

План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.

Разметка местности под ленточный фундамент

На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.

План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.

Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:

1. Высокие трудозатраты.
2. Снижение прочности основания.
3. Возможность частичного обрушения.

Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.

Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.

Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.

к оглавлению ↑

Как сделать план фундамента, основные параметры расчетов

В разработанных и утвержденных профильных ГОСТах определены требования к проектам и правила создания и расчета планов фундаментов различного типа.

Согласно установленной практике, при разработке проектных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры оптимально отражают необходимую точность.

Основные параметры расчетов ленточного фундамента

Перед построением чертежа обязательно выполняют разметку по основным и вспомогательным осям.

Если основание имеет колонны, то они обязательно детализируются на плане.

Главные линии конструкции прорисовывают линиями, толщиной 0,5 – 0,8 мм.

Технологические отверстия для входа инженерных коммуникаций обозначаются:

• полной детальной схемой,
• с указанием данных по нижней точке,
• с осевым выносом необходимых в производстве работ данных.

Для однозначного определения этих точек на чертеже их обозначают специальными условными знаками.

Схема расчетов фундамента

План фундамента всегда сопровождается подробными таблицами расчетов. При выполнении этих работ учитываются такие параметры, как:

1. Общий вес здания.
2. Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
3. Характеристики грунтов на участке застройки.

Все эти показатели определяют не только геометрию конструкции, но и технические характеристики строительных материалов, которые будут применяться на различных этапах строительства.

к оглавлению ↑

Условия точного переноса плана на местность

Чертеж фундамента является основой для последующего выноса в натуру объекта строительства. Поэтому здесь должны быть переданы все необходимые размеры, но нельзя допускать перенасыщенности материалов данными – лишние цифры только мешают производству работ.

При соблюдении установленного масштаба и правильной привязке конструктивных элементов к осям строения вынос плана на местность осуществляется быстро и точно. Для этого привлекаются геодезисты, имеющие необходимое оборудование. В некоторых условиях, когда точность не так критична (хоз. постройки и т.п.) вынос можно сделать самостоятельно. Важно точно соблюсти геометрические формы строения.

План фундамента жилого дома и чертеж всех геометрических характеристик сооружения определяет качество выполнения монтажных работ, а, следовательно, качество и надежность будущего здания.

План ленточного фундамента: чертеж

Содержание: (открыть/закрыть)

1. План ленточного фундамента: особенности изготовления документации
2. Создание схемы: что необходимо учесть?
3. Особенности составления плана
4. Планирование армирования
5. Сечение фундамента в плановой документации
6. Дополнительные параметры плана ленточного фундамента

План ленточного фундамента: особенности изготовления документации

Фундамент – нижняя часть зданий. Она принимает на себя все нагрузки, передавая их далее, в пласты плотного грунта. Есть несколько видов фундаментов, среди которых самым прочным считается ленточный. Это — железобетонная полоса, проложенная по периметру и под внутренние стены всего сооружения. Но, чтобы конструкция выполняла свое предназначение, она должна быть построена правильно. Вот поэтому главным элементом подготовки к работе является схема ленточного фундамента.
Нужен ли план?
Среди всей строительной документации основное место занимает схема устройства фундамента. В этом документе указаны характеристики, которые зависят от таких факторов, как:

1. Вес проектируемого здания, под который будет возводиться основа. Это показатель завит от этажности будущего сооружения, его назначения, внутренней планировки, используемых для возведения материалов и других.
2. Особенности конструкции. Речь идет про наличие подпола, цокольного этажа или отсутствие оных, если здание будет без подвала и других особенностей.

Если проектирование ленточного фундамента будет выполнено неправильно с ошибками или погрешностями, последствия могут быть серьезными – начиная от невозможности построить конструкцию и заканчивая разрушением фундамента, что повлечет за собой разрушение всего сооружения.

Создание схемы: что необходимо учесть?

Самыми главными аспектами, без которых невозможно правильно начертить план, являются такие показатели:

1. Вес готового здания.
2. Разновидность (тип) почвы. От ее плотности зависит то, насколько сильно может фундамент дать усадку.
3. Степень нагрузки готового сооружения.

Данная информация является основой для определения геометрических параметров конструкции и материалов, которые могут быть использованы при строительстве фундамента для дома. Обязательно будущее сооружение привязывают к планируемой местности.

Особенности составления плана

При составлении плана любого сооружения применяется масштабирование – это уменьшение показателей на определенную цифру, которая бывает от 1 до 100, до 1 до 400.

В первую очередь проводят разметку по осям. Если в здании планируется соорудить колонны, необходимо отметить общие направление осей, поскольку сохраняется их пересечение. Очертание основания должно быть нанесено линиями от 5 до 8 мм.

В план устройства ленточного фундамента должны быть включены такие узлы как:

1. Подошва.
2. Места, где разные участки фундамента имеют разные показатели глубины, если предстоит строить ленточный фундамент на склоне.
3. Подбетонока – устройство и тип.
4. Конфигурация сечения.
5. Отверстия для коммуникаций (с привязкой к осям и обозначением нижних точек). Иногда информацию об обозначении параметров отверстий под коммуникации (нижнюю точку, диаметр) выносят отдельно, а на плане и отмечают точками.
6. Глубину залегания. Данная информация представляется отметкой геодезиста. Если ее не будет, план фундамента считается неготовым к исполнению, поскольку в дальнейшем это чревато различными проявлениями – лишними затратами или разрушительными процессами. Если глубина фундамента будет одинаковая, геодезические отметки должны быть поставлены на каждом уступе. На плане должны быть отмечены только те места, где глубина будет другой.

Важная деталь: если на плане ленточного монолитного фундамента изображены наружные стены, отмостка должна быть отображена и в разрезе. Кроме того, должны быть указаны ширина, длина и толщина стен, размеры уступов.

Планирование армирования

К сожалению, ленточный фундамент – конструкция уязвимая: его прочность зависит от:

1. Соответствия условий района, в котором осуществляется строительство, и параметров основания.
2. Правильного расчета нагрузки.
3. Заложенного резерва прочности.

Для усиления ленточного фундамента применяется армирование. Для этой цели используются арматурные пруты. При составлении плана создается и схема усиления бетонной полосы: выбирается диаметр армирующего материала, определяется его размещение в пространстве и необходимое количество.

Чтобы создать армокаркас обычно используют горячекатаные изделия, с помощью которых укрепляют предварительно напряженные и обычные конструкции. Подбирают арматуру для конкретных видов построек согласно ее классу прочности, который бывает от А1 до А4 и зависит от сорта используемой на производстве стали. Так, для изготовления изделий 1 и 2 класса используется низкоуглеродная сталь, для 3-4 –легированная. Это позволяет создать наиболее подходящий по прочностным показателям армокаркас для конкретного сооружения с учетом его эксплуатационных особенностей. Если высота основы будет выше 1,3 м понадобиться проводить и поперечное армирование, что тоже вычерчивают в плане.

Основой классической схемы армирования является прямоугольник, укрепленный снизу и сверху и продольная арматура, соединенная вертикальными и поперечными арматурами. Все это вместе создает коробку, которая и придает прочность каркасу фундамента. Количество ярусов зависит от высоты, на которую должен подниматься монолитный ленточный фундамент. Схему расположения арматуры обязательно изображают в проекте. Кроме того содержит план ленточного фундамента чертеж размещения армирующей коробки с учетом необходимых просветов между опалубкой и арматурой.

Сечение фундамента в плановой документации

Сечение ленточного фундамента изображает:

1. Контуры опор согласно привязке к местности.
2. Гидроизоляцию. Обязательно должен быть указан каждый узел.
3. Отмостку.
4. Размеры уступов с указанием уровней.
5. Подошву фундамента.
6. Обрез.
7. Поверхность земли.
8. Нулевая отметка пола.

Чтобы план можно было легко читать, дополнительные цифры выносят за пределы рисунка и направление указывают стрелками. Разрез ленточного фундамента выполняется в масштабе от 1 к 20 до 1 к 50. Все данные могут быть указаны не на одном листе, а на нескольких.

Кроме основной документации для ленточного фундамента могут прилагаться и уточняющие (дополнительные) документы:

1. Таблица с нагрузочными нормативами.
2. Монтажный план и развертка. Необходим для сборных столбов.
3. Информация об элементах, расположенных ниже нулевого уровня.
4. Заметки о подготовительном этапе строительства фундамента схема тепло- и гидроизоляции, конструктивные особенности и другое. Они могут быть на отдельных листах или входить в общий план.

Дополнительные параметры плана ленточного фундамента

Расчет столбчато-ленточного фундамента не обходится без таблицы, в которой указаны нормы нагрузки на этот вид конструкции. В это число входят и металлические или бетонные элементы, которые будут располагаться ниже уровня пола.

Внимание: самый существенный параметр – запас прочности, который нужно учитывать именно на этом этапе. Если ее недостаточно проектируют усиление бетона при помощи дополнительного армирования.

Готовый план поверяют в Автокаде. Так называется программа, которая позволяет увидеть изображение в 2D или 3D ракурсе. Причем, весь объем работы выполняет компьютер после динамического ввода параметров будущей конструкции.

Что нужно знать о железобетонном ленточном фундаменте::EPLAN.HOUSE

Монолитный ленточный фундамент — самый распространенный тип фундамента в жилищном строительстве. Разобьем его на кости.

В результате расчета получаем ширину подошвы фундамента — т.е. ширину подошвы фундамента. Это первостепенная ценность, которая обеспечит надежность нашего фундамента. Ширина основания может быть разной. Примем, что она будет максимальной под несущей средней стеной (поскольку плита перекрытия опирается на обе стороны, нагрузка наибольшая), а минимальна под торцевыми самонесущими стенами (плита перекрытия не будет отдыхать на них вообще).

В этой статье я не буду рассматривать расчет фундамента. Предположим, что мы сделали расчет и получили данные размеров и армирования. Но просмотрим результаты расчетов, чтобы понять, что получилось и что нужно учесть при проектировании фундамента.

Ширина фундамента является основным и наиболее важным значением. Если представить землю водной гладью, а фундамент — спасательными кругами, то легко представить, как все зависит от ширины этих «поплавков». Чем больше площадь поплавка, тем меньше шансов, что он утонет. Стены нагружены по-разному: какие-то стены поддерживают крышу, какие-то пол, а какие-то почти ничего, но сама стена имеет вес.

Ширина фундамента является основным и наиболее важным значением.

А если под ними такие же и даже узкие опоры «поплавков», то дом будет тонуть, до разрушения, потому что более тяжелые стены начнут «уходить под воду» раньше, чем более легкие. Это создаст перекосы, и стены треснут – зданию не избежать обрушения. Если все не так плохо, и наш дом не уйдет под воду из-за более широкого фундамента, а сделан, опять же, не по расчету, а на глаз, то есть риск более медленного разрушения.

Застройщики часто допускают следующую ошибку: фундамент по периметру дома шире, а средняя стена (не понимаю их логики) ставится на более узкий фундамент. Однако максимальное количество плит приходится на центральную стену дома. В результате площадь фундамента «поплывет» под среднюю стенку, и он начнет постепенно «уходить под воду». При этом наружные стены более уверенно держат свои более широкие полосы, но самый слабый элемент цепи начинает тянуть их вниз. В результате — опять трещины, потому что нагрузка даже от одной «проседающей» стены не мизерная — это просто непосильная многотонная нагрузка на соседние стены и фундаменты.

По результатам расчетов фундаменты сильно различаются (по ширине) из-за очень разных нагрузок. И трудолюбивый дизайнер решил сделать фундамент одинаковой ширины для всего дома. Что произойдет в этом случае? Скажу одно: трещины появятся гораздо позже, чем в здании со слабым фундаментом, но вероятность их появления все же есть. И причина здесь в разных осадках.

Какой бы у вас ни был фундамент, почва под ним с годами все равно просядет. Это нормально. Я видел старые, столетние дома, ушедшие в землю по самые подоконники. В общем, факт просадки есть во всех устоях. И это зависит от двух вещей: нагрузки и ширины основания. Если нагрузка одинаковая, то и фундамент должен быть одинаковой ширины. Если давление под стенами разное, ширина фундамента должна быть тоньше или значительнее. Что произойдет, если фундамент такой же ширины при других нагрузках? В месте большей нагрузки фундамент просядет больше. Наоборот, в области меньшей нагрузки он будет меньше провисать. Если осадка фундамента небольшая, конструкции выдержат. Но с годами осадки накапливаются, и в какой-то момент в самых слабых местах (возле окон, например) могут появиться диагональные трещины, отрывающие провисшую часть дома от непровисшей. Они могут, впрочем, и не возникнуть, но зачем нам эта лотерея?

Таким образом, используя простую аналогию, мы представили, как фундамент работает на земле.

Заключение: делаем ширину фундамента по расчету и спим спокойно.

Толщина основания.

Он меньше влияет на судьбу дома, но его ценность тоже важна.

Если основание слишком тонкое, фундамент рухнет. Если будет слишком толсто — получим перерасход материалов и денег от застройщика.
В среднем толщина фундамента составляет 250-300 мм. Это наиболее распространенное значение для жилых домов. Откуда это взялось?

По результатам расчета ширины основания имеем значение ширины основания и реакции грунта под основанием. Что это? Стена давит на нижнюю сторону с некоторой силой N. При этом грунт создает противодавление R, которое удерживает наш фундамент «на плаву». Но сам фундамент зажат между двумя силами N и R, и его основная задача не разрушиться, как показано на рисунке.

Трещина в фундаменте

Для этого при расчете проектировщик выбирает толщину основания и его армирование. В противном случае (как видно из рисунка) мы получим гораздо более узкое основание и два бесполезных, зарытых в землю фрагмента фундамента. И как мы уже проанализировали, более узкий цоколь быстрее «уйдет на дно», т.е. результат: опять трещины. Поэтому для тех, кто хочет сэкономить и сделать фундамент тоньше, необходимо произвести расчет (по двум предельным состояниям, и обязательно — на раскрытие трещины) и подобрать толщину фундамента и арматуры.

3. Армирование фундамента. Он, на самом деле, неприхотлив, но следует учитывать несколько моментов.

Во-первых, армирование неразрывно связано с толщиной основания – чем больше толщина, тем меньше армирование, и наоборот.

В основном камбаловидная арматура представляет собой сетку, уложенную по дну. Иногда стержни в этой сетке имеют одинаковый диаметр. Иногда стержни в этой сетке имеют одинаковый диаметр (и при этом небольшой), иногда разные. Причем бывают случаи, когда больший диаметр прокладывается в продольном направлении (вдоль стены), а бывают случаи, когда он прокладывается в поперечном направлении. Теперь разберемся.

— Если грунты хорошие, подошва узкая, нагрузки небольшие, то подошву фундамента усиливают конструкционной арматурой. Обычно это №3 или №4 с шагом 200-300 мм в две стороны.

— Если полоса широкая, арматура в ней устанавливается по расчету и может быть значительных диаметров. В этом случае рабочая арматура в полосе поперечная и большего диаметра. Эта арматура поглощает нагрузку от обратного давления грунта, о котором мы говорили выше. Если полоса достаточно широкая и нагрузки на фундамент достаточно велики, диаметр арматуры может быть №5 или №6 – покажет расчет.

— Если у нас просадочные грунты; неравномерные, сильно меняющиеся нагрузки по полосе; неравномерно сложенные грунты под зданием (например, локальные включения других грунтов или насыпных грунтов) или другие неблагоприятные факторы, способные вызвать неравномерные осадки здания, в этом случае рабочая арматура в полосе продольная. В случае каких-либо деформаций грунта под днищем эта арматура защитит фундамент от трещин и разрушения. Рассчитать диаметр и шаг такой арматуры очень сложно, потому что предсказать процессы в грунте в цифрах практически невозможно. Поэтому конструктор закладывает арматуру, исходя из опыта (в пределах разумного, ведь чем больше запас, тем надежнее, но и дороже). Я бы рекомендовал в таких неблагоприятных случаях использовать арматуру диаметром не менее №4 с шагом 6″-8″.

Следует отметить, что установка продольной рабочей арматуры не отменяет поперечной — по расчету. Наоборот.

И еще один нюанс: рабочая арматура укладывается ближе к краю сечения. Его очень просто запомнить, потому что правило легко объясняется. Основное значение при расчете арматуры имеет рабочая высота сечения элемента. Чем он больше, тем лучше работает конструкция.

На рисунке показаны два варианта, когда значение hc отличается на диаметр арматуры. Казалось бы, немного — ну что могут сделать эти 1/2″? Но в некоторых ситуациях их не хватает, и приходится ставить арматуру большего диаметра или увеличивать толщину конструкции. К тому же любой опытный человек, видя небрежность конструктора в этом вопросе, может сделать вывод о том, что он не разбирается в деталях расчета, то есть не имеет достаточного опыта в этом вопросе.

Итак, мы рассмотрели все составляющие ленточного фундамента. Надеюсь, что эта статья поможет вам не ошибиться при выборе между экономичностью и надежностью. Удачного строительства!

Какой фундамент лучше всего подходит для моего дома?

Нужно ли проводить геологические исследования перед постройкой дома или нет?

Экономичная стена на фундаменте

Монолитная конструкция | монолитная плита | Монолитный фундамент | монолитный фундамент | Преимущества и недостатки монолитно-плитного фундамента

Post Contents

Монолитное определение

Монолитное строительство — это процедура, при которой с использованием однородной смеси конструкция строится монолитно . Это конструкция, построенная из единого материала, собранная и выкопанная.

Обе монолитные плиты , стены , лестницы, вместе с дверью и оконными проемами отлиты на месте монолитным методом . Процедура на месте с использованием специально изготовленной, более простой в использовании модульной опалубки , изготовленной из алюминия , пластикового композита с меньшими затратами рабочей силы и техники.

Система сопротивления поперечной и гравитационной нагрузке в этой системе содержит железобетонные стены и плиты из железобетона . Основные вертикальные структурные элементы представляют собой железобетонные несущие стены с двойной функцией , выдерживающей как гравитационные и боковые нагрузки. ( Стандартный кирпичный размер )

Монолитные опоры

Монолитные опоры

A Монолитный фундамент дает только One Pour , такая, что фундамен изготовлен из бетонного пола с более толстыми секциями под конструктивными элементами и обеими сторонами периметра .

Он значительно более гладкий и поддерживает себестоимость производства на низком уровне, потому что плита отливается вместе за один раз. Строительство монолитных фундаментов очень простое. Вполне вероятно, что все это можно сделать за один день.

Монолитная конструкция имеет толщину всего 12 дюймов (1 фут). Благодаря благоприятному подкреплению, это основа для стоимости, цены, и дизайна предпочтения. Точно так же считается, что это выражение тоже.

Что такое монолитная плита?

Монолитные плиты представляют собой базовые конструкции, состоящие из одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними частями под несущими стенами и всегда утолщенными по краям периметра .

Монолитная плита

В строительстве из бетонных плит термин монолитная плита используется для обозначения бетона конструктивные элементы , такие как фундаменты, плиты, фундаменты, поперечные балки, опоры, и колонны , заливаемые одновременно.

Монолитная цементная плита не просто применима к бетонной отливке на земле, но также соответствует подвесной плите . Использование подкрепляющих материалов делает заливку бетонных плит монолитной с бетонными балками и колоннами , а подвесную бетонную плиту перекрывают .0027 уровень земли.

Строительство монолитной плиты происходит значительно быстрее, а трудозатраты низки, так как в этой плите бетон заливается сразу весь. Монолитная конструкция имеет решающее значение для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия . ( МДФ )

При использовании в подходящих условиях монолитная плита может быть такой же прочной, как Плиты ствола-стены . Мы использовали опалубку в монолитном каркасе , что дает правильную ориентацию , гладкую поверхность и высокое качество работы. Увеличивает скорость строительства по сравнению с традиционными подходами за счет использования опалубки .

Подробнее: Что такое плавучий фундамент | Пригодность плавающего фундамента

Монолитного фундамента Для плиты

Монолитный плитный фундамент

Монолитный означает одинарная заливка , что подчеркивает основное отличие от этого типа фундамента – это заливка за один раз. Тот факт, что он заливается за один раз, делает его более быстрым процессом, что позволяет снизить трудозатраты.

Залитая бетонная плита толще снаружи, чтобы поддерживать несущие стены, и нет нижние колонтитулы снаружи.

Монолитные фундаменты идеально подходят для плоской поверхности. Если поверхность земли не является плоской, то количество заполняющей земли используется для выравнивания земли; со временем это может привести к трудностям с растрескиванием , если грунт не будет должным образом уплотнен.

Как правило, бетонная поверхность заливается монолитно или независимо от основания . Чтобы избежать растрескивания из-за оседания, выбирают арматуру или сетку из волокон . На его строительство уходит меньше времени и труда, чем на обычный фундамент . ( Водопропускная труба)

Под линией промерзания , пол фундамента должен простираться ниже.

Преимущества монолитно-плитного фундамента

Монолитно-плитный фундамент имеет ряд преимуществ,

1.

Скорость строительства

Монолитные плиты очень просты в изготовлении. Добавьте периферийную траншею и рассыпьте гравий , пока не уплотните почву (или не удалите верхний слой почвы ).

В самой узкой части (например, в середине дома) бетон должен быть толщиной 4 дюйма и в основном выдерживать несколько дней до полного высыхания. Это значительно быстрее , чем любой другой метод построения фонды .

2.

Устойчивость

С точки зрения простоты монолитный плитный фундамент прослужит почти 50 лет при правильном строительстве. Из-за отсутствия сложных компонентов в самой плите нет ничего плохого.

В бетоне нет швов , и если помощь и анкерные болты правильно установлены, у вас есть прочный фундамент , способный справиться с большим весом.

3.

Плохое техническое обслуживание

Чтобы поддерживать его в приличном виде , вам не нужно делать ничего из месяца в месяц , пока вы проводите регулярные проверки для убедитесь, что нет зазоров в фундаменте .

4.

Энергоэффективный

Нет пространства между землей и домом на монолитно-плитный фундамент, что означает, что вам не нужно тратить слишком много энергии на обогрев воздуха под ним в вашем доме . Даже для подвала или подполья существует постоянная трата энергии.

Это говорит о том, что монолитное плитное основание не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе сэкономит ваши деньги.

Недостатки монолитно-плитного фундамента

Недостатков монолитно-плитного фундамента несколько,

1.

Нет доступа

Подполье или Подвал дает доступ к полу, что гарантирует, что в этом конкретном пространстве можно установить водопровод и электрическую панель и электропроводку.

Точно так же, если что-то пойдет не так с монолитным плитным основанием , вы не сможете добиться исправления трудности.

2.

Дорогой ремонт

Пока вещи с монолитно-плитные фундаменты редко выходят из строя, когда они трескаются , это может быть крайне дорого .

В основном вам необходимо использовать методы , которые могут стоить тысяч долларов , такие как бурение грунтом или бурение базы.

3.

Плохая погода

Дом только что поднят 6 дюймов или около того уровень земли л с бетонными перекрытиями , гарантируя, что остальная часть здания уязвима для наводнения . Это значительная уязвимость в определенных частях мира.

4.

Вторичная цена дома

Монолитная плита может в некоторых случаях снизить стоимость вашего дома. Если у вас есть старый фундамент из монолитной плиты, потенциальный потребитель обнаружит, что может потребоваться проведение дорогостоящего ремонта .

Если вы продолжите разработку самостоятельно, потребитель может быть не уверен в своих результатах.

Как сформировать монолитную плиту?

Формирование монолитной плиты

Удовлетворительное планирование и укрепление бетона являются важными критериями для строительства монолитной плиты .

1.

Почва

Это, безусловно, удобный вариант , где бетон смешивается в настоящее время и поддерживается достаточным количеством стали, чтобы он не расслаивался. Разве что затяжка стыка, есть нет швов или холодных стыков . Использование сборных фундаментов не предусмотрено.

Необходимо уплотнить почву под плитой и не включать органические вещества . Если верхний слой почвы — это соскобленный , то он, как правило, адекватно цементирует ненарушенный грунт под ними.

Имеет значение для дренажа грунтового колодца . Крайне важно учитывать потоки воды, и должны быть подготовлены соответствующие перенаправления так, чтобы они не подрезали плиту.

2.

Траншеи по периметру

Утолщенный периметр монолитной плиты образован траншеей вдоль окружности плиты. В теплую погоду траншея может быть просто фут глубиной и футов шириной .

Траншея должна быть глубиной 2 фута в регионах с промерзающими морозами и может быть изолирован для предотвращения морозного пучения под плитой.

3.

Гравий

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3,5 дюймов от до 4 или более дюймов.

Хорошо дренируемый гравий с заполнителями в диапазоне от 0,38 дюймов до 0,75 дюймов является превосходным выбором.

4.

Армирование

Армирование имеет размеры около 6 дюймов на 6 дюймов. быть закреплена рядом с промежуточным звеном готовой плиты .

К усиливают утолщенный периметр , обычно указываются 4 арматурных стержня . Там, в самой нижней части траншеи, 2 последовательных баров могут быть размещены рядом друг с другом, начиная с одного бара в верхней части.

Арматура должна быть уложена в траншеи и многократно перевязана.

5.

Бетон

В большинстве случаев бетон определяется как 3000 psi , а также как минимум толщиной 4 дюйма.

Минимум 6 дюймов над нижележащим полом должен быть в конце плиты. Земля, которая его окружает, должна уклон от плиты.

6. Анкерные болты

Анкерные болты с 0,5-дюймовыми болтами , самые нижние пластины стен формации крепятся к плите . На концах, которые расположены в бетоне, когда он уже влажный, эти болты обычно имеют J-образную или L-образную форму.

Разные стороны анкерных болтов имеют резьбу таким образом, что верхняя сторона 9Настенную пластину 0027 можно затянуть с помощью гаек . Как правило, анкерные болты располагаются на расстоянии 6 футов от промежуточного элемента.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту устройства монолитного фундамента , могут возникнуть проблемы, которые могут повредить фундамент. Фундамент может нуждаться в дорогостоящем ремонте , что указывает на то, что было бы неплохо пойти с обычный фундамент .

Типичные затруднения обнаруженные при монолитном фундаменте трещины в разных хозяйственных районах поддерживаемых фундаментом.

Трещины в фундаменте являются огромной областью беспокойства . Когда фундамент трескается, фундамент можно изолировать в местах холодных стыков (стена встречается с плитой) . Маленькие отверстия облегчают проникновение воды, влаги и насекомых в дом.

Проблемы с повышением влажности почвы или неправильное строительство могут повредить фундамент. Это может привести к тому, что столешницы , этажи, и стены в доме станут неровными. Движение в фундаменте может привести к дверям и окнам , которые застревают и ломаются в стенах из гипсокартона .

Когда следует избегать монолитно-плитного фундамента под строительство

Подрядчикам следует избегать использования монолитных плит фундаментов (монополярных) в следующих ситуациях,

• Домашние площадки с уклоном могут привести к дорогостоящим расходам из-за требуемого количества бетона .
• Домашние участки с несколькими заполненными грязью отверстиями под домом приводят к растрескиванию бетона.
• Строительная компания не может построить монолитный плитный фундамент в зона затопления в соответствии с положениями кодекса.

Надлежащая подготовка площадки для фундамента из монолитной плиты

Почва под плитой не должна содержать органических веществ. Почва должна быть уплотнена (удаление верхнего слоя почвы) и хорошо дренирована .

Применение Кодекса определяет тип и расположение арматуры в этом типе фундамента . Чаще всего используется плита монолитная четырехстержневая. Арматурный стержень представляет собой два металлических стержня , которые легко изгибаются и располагаются бок о бок внахлест, в траншеях и соединены проволокой.

Канавка вдоль периферии плиты создает утолщенный край. Строительные нормы Чиновники указывают глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплую погоду или 1 фут в ширину и 2 фута в глубину в средах , которые испытывают морозное пучение.

Подробнее: What Is Well Foundation | Строительство фундамента колодца

Монолитное строительство

• Монолитная строительная система с алюминиевой опалубкой представляет собой быстрое и устойчивое к стихийным бедствиям строительство, действующее развитие, которое производит экономичную и быструю

  80028 жилой недвижимости.

• Монолитная архитектура представляет собой механизм , посредством которого плиты и стены позиционируются одновременно.

• В этой конкретной системе свежая цементная смесь помещается в легкий алюминий , создавая устройство с арматурными стержнями, необходимыми для необходимой прочности .

• Процедура относительно проста, так как стены и плиты отливаются за один раз. желательно многоэтажное здание строительство, позволяющее быстрое повсеместное строительство.

Строительство из монолитных плит

• Позволяя лучше использовать время, ресурсы, и строительные материалы , такие как цемент и сталь, эта технология дает более быстрые альтернативы быстро растущему дефициту жилья в городских районах .

• Когда мы выбираем массовое размещение , это обеспечивает быстрое развитие с оптимизированными затратами и временем, особенно для экономически более слабые секции и классы с низким доходом , которые многочисленны без домов.

• Это очень полезная технология, которая одновременно упрощает бетонирование всех элементов , таких как крыша , стены и т. д., в результате чего получается конструктивно чрезвычайно прочная монолитная конструкция .

• Техника включает необученный и полуквалифицированный (ручной) труд и поэтому не требует затрат строительная техника для утилизации.

• Таким образом, рентабельны, Модульные конструкции в жилых домах застройки открывают новые возможности для повторного использования опалубки, делая технологию относительно рентабельной.

• Материал опалубки ( алюминий или полиэтилен высокой плотности ) безвреден для окружающей среды и позволяет отказаться от использования важной древесины из природных ресурсов. Это приводит к устройству эко-сейф .

• Эта система обеспечивает превосходное управление качеством всей структуры в соответствии с BIS и различными международными стандартами.

• Плитка , блоки, гипс и не требуются.

• Надстройка и расходы на фундамент могут быть уменьшены без ущерба для прочности благодаря снижению собственной нагрузки примерно на 50 %.

• Коробчатое поведение почти создает чрезвычайно сильную структурную прочность , что делает его устойчивым к землетрясениям и ветру или циклонам по отношению к вертикальным и горизонтальным силам.

• Великолепная обработанная поверхность устраняет дорогостоящую штукатурку , а укрепляет поверхность , которая является относительно полностью водонепроницаемой.

• Благодаря уменьшенной толщине стенки, больше Ковровое пространство доступно для предусмотренной зоны цоколя .

• Монолитная бетонная конструкция приводит к точной подготовке и гарантированному регламенту однородности.

Когда лучше монолитный плитный фундамент?

В некоторые погодные условия хорошим выбором будет монолитный плитный фундамент. В основном это страны с влажным и умеренным климатом.

1.

Влажный климат

В влажном климате монолитная плита сможет противостоять влаге двумя основными способами.

Во-первых, , это материал, который не подвергается коррозии после намокания; в отличие от , опоры и балочные фундаменты созданы из дерева, которое относительно плохо переносит влагу .

Во-вторых , поскольку между землей и домом нет отверстия , влага не может попасть. Это не просто уменьшает структурное повреждение , но аналогичное повреждение от плесени (что часто встречается в подпольях).

Подробнее: Какой фундамент для дома является самым прочным дома (на самом деле это , уполномоченный некоторыми из строительных норм ). Однако, если вы не живете в районе, где часто зависает , нет аналога императив для подвала.

Как было сказано выше, в мягком климате можно установить монолитный плитный фундамент для повышения общей энергоэффективности. В очень жаркую или пустынную погоду лучше всего подойдет подвальное помещение , в холодном климате это может быть подвал, но в погодные условия , которые попадают между этими двумя (например, большинство Соединенных Штатов ).

Часто задаваемые вопросы

Монолитный фундамент?

Монолитная плита Фундаменты представляют собой базовые конструкции, сооруженные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Чем монолитная плита лучше?

Да, монолитная плита является хорошим выбором , потому что она значительно более гладкая и снижает себестоимость производства, поскольку плита отливается сразу. Его строительство происходит значительно быстрее, а трудозатраты низки.

Каковы преимущества монолитного плитного фундамента

?

Фундамент из монолитных плит имеет следующие преимущества:
1. Монолитные плиты очень просты в изготовлении.
2. С точки зрения простоты, монолитный плитный фундамент прослужит почти 50 лет при правильном строительстве.
3. Чтобы поддерживать его в приличном состоянии, вам не нужно ничего делать ежемесячно, если вы регулярно проводите его осмотр
4. В самой узкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма и полностью высыхать в основном в течение нескольких дней.

Какой толщины должна быть монолитная плита?

Монолитная плита имеет толщину всего от 12 дюймов от (1 фут) до 18 дюймов. Это базовые конструкции, сооруженные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Монолитный фундамент

A монолитный фундамент дает всего одну заливку , так что фундамент построен для замены нижних колонтитулов на подошву из бетонного пола под 807 более толстыми структурными секциями члены и обе стороны периметра .
