Чертеж и возведение монолитного ленточного фундамента

Оглавление

• 1 Как изготовить чертеж фундамента?
  • 1.1 Простейший метод проектирования
  • 1.2 Эскиз ленточного фундамента
  • 1.3 Схема армирования
• 2 Технология строительства
  • 2.1 Разметка, котлован
  • 2.2 Подушка, опалубка
  • 2.3 Армирование, заливка
  • 2.4 Гидроизоляция, дренаж

Без проектной документации невозможно возведение загородного коттеджа. Для строительства садового домика проект не требуется. Однако без эскиза не получится разметить пятно застройки. Поэтому владельцу участка необходимы минимальные познания в проектировании, советы профессионалов для отдельных этапов строительства.

Как изготовить чертеж фундамента?

На начальном этапе необходимо определиться с габаритами здания, получив четыре оси наружных стен. Затем в проект добавляются оси внутренних несущих стен, тяжелых перегородок с учетом факторов:

• ограждающие конструкции должны выдерживать вес облицовок, перекрытий, стропильной системы, кровли
• при выборе стенового материала, которому необходима защита от намокания, солнечного ультрафиолета, облицовка рациональнее использовать вентилируемый фасад с заложенным внутрь него утеплителем
• затем производится сбор всех нагрузок на фундамент, грунт под ним (вес конструкционных, облицовочных материалов кровли, перекрытий, стен, ветро-снеговых нагрузок)
• после чего, можно вычислить ширину подошвы

Затем на эскизе достаточно добавить две линии (внутрь, наружу периметра) от осей ленточного фундамента. По этим шнурам будут монтироваться щиты опалубки, струна по осевым линиям позволит контролировать отклонения геометрии монолитного фундамента.

Простейший метод проектирования

При расчете отдельных элементов ленточного фундамента потребуются таблицы СП 22.13330 или Руководства В. С. Сажина. Технология расчета ширины ленты имеет вид:

• подсчет сборной нагрузки
• определение грунта визуально либо скатыванием в жгут
• деление полученной цифры на расчетное сопротивление грунта, взятого из таблиц для конкретной почвы на участке (минимальное значение для компенсации возможной ошибки)

Глубина залегания для МЗЛФ составляет 0,3 – 1 м в зависимости от УГВ. Заглубленные ленты опускают ниже отметки промерзания на 0,4 – 0,6 м. Высота цокольной части фундамента зависит от предпочтений застройщика:

• при заливке ленты на отметке 10 – 20 см от уровня земли можно выполнить пол по грунту, резко сократив бюджет строительства
• при подъеме на 40 – 60 см используется перекрытие по балкам или плита, в цокольной части необходимы продухи вентиляции
• если планируется подземный этаж, высота цокольной части зависит от уровня чистового пола в нем

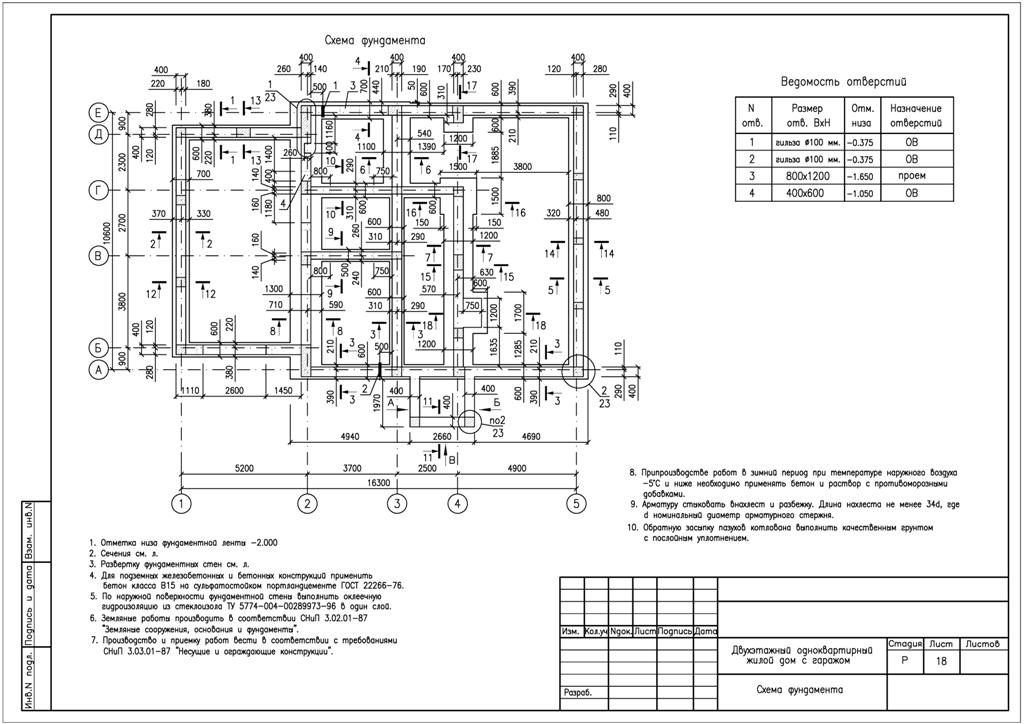

По результатам расчетов можно изготавливать чертеж для выноса осей в пятно застройки, проведения земляных работ.

Эскиз ленточного фундамента

Для точного чертежа монолитного фундамента необходим доступ к профессиональным графическим редакторам Автокад, Компас, Солид Ворк, Архикад. Поэтому для садовых построек чаще используют бумажные эскизы. На нем необходимо отметить оси стен, вспомогательные конструкции (печь, внутреннюю лестницу, крыльцо, камин), прочертить контуры фундаментной ленты.

Схема армирования

Для любого ленточного фундамента необходимо армирование, если предполагается изготовление монолитной конструкции по месту. Схему расположения нижнего, верхнего арматурного каркаса можно изобразить на этом же чертеже. Она понадобится для составления сметы при покупке прутков, проволоки, прокладок, подставок. При вычерчивании схемы необходимо учесть:

• запрещена стыковка стержней в углах внахлест, арматура изгибается под прямым углом, стыкуется внахлест на соседней стороне ленты
• при наращивании прутков по длине перехлест должен быть 60 – 70 см
• в сопряжениях стен стержни стыкуются аналогично углам (изгиб, запуск на соседнюю сторону)
• защитный слой (расстояние от поверхности бетона до арматуры) составляет 1,5 – 4 см

При ширине ленты меньше 15 см достаточно одного прутка в каждом поясе. В широких лентах минимальное расстояние между стержнями (в свету) должно быть больше 35 мм (низ), 40 мм (верх). Арматура необходима в нижней части у подошвы, возле верхней грани конструкции. В средней части ленту армируют только при ее большой высоте (от 0,7 м).

Технология строительства

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

• натурный вынос осей
• отрывание траншей/котлована
• отсыпка фундаментной подушки
• гидроизоляция подошвы
• монтаж опалубки
• армирование
• бетонирование
• поверхностная гидроизоляция

Для снижения сил пучения утепляется отмостка, боковая поверхность ленты, на уровне ее подошвы укладываются дрены. На каждом этапе имеются нюансы, позволяющие снизить объем работ, повысить ресурс конструкции.

Разметка, котлован

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

• первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
• боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

• песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
• щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
• песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

Армирование, заливка

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

• разбежка стыков в соседних рядах на 60 см минимум
• изгиб на углах
• нахлест от 60 см

Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж

Для монолитного фундамента, частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

• гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
• дренажная система – размещается по периметру на уровне подошвы ленты

В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

Монолитный ленточный фундамент: устройство, конструкция, порядок строительства

Монолитный ленточный фундамент представляется собой неразъемную конструкцию из стальной арматуры и бетонной ленты. Располагается по периметру здания и под всеми несущими стенами и элементами. При соблюдении технологии конструкция становится единым целым — монолитом —  и имеет очень высокую надежность и прочностные характеристики. По этой причине пользуется популярностью, как при возведении многоэтажных домов, так и частных коттеджей.

Монолитный ленточный фундамент целесообразно применять при невысоком уровне грунтовых вод: когда они располагаются ниже требуемой глубины залегания фундамента. В противном случае необходимо организовывать дренаж, а это дополнительные (и немалые) средства.

Так выглядит готовый монолитный ленточный фундамент

Содержание статьи

• 1 Устройство и типы
  • 1.1 С опалубкой или без
• 2 Подвал в доме с ленточным фундаментом
• 3 Монолитный ленточный фундамент: этапы строительства
  • 3. 1 Разметка участка
  • 3.2 Земельные работы
  • 3.3 Уплотнение дна котлована и подсыпка
  • 3.4 Опалубка для монолитного ленточного фундамента
  • 3.5 Армирование
  • 3.6 Заливка ленточного фундамента
  • 3.7 Уход за бетоном

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.   В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне.  Потому и толщина ленты будет намного больше и арматура нужна более мощная,  укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

Один из вариантов устройства фундамента для дома с подвалом (чтобы увеличить размеры картинки щелкните по ней правой клавишей мыши)

Монолитный ленточный фундамент: этапы строительства

Даже если строить дом будет организация или бригада, застройщику знать технологию необходимо: только так можно проконтролировать процесс и быть уверенным в качестве работ.

В общем случае технология такая:

• Разметка участка.
• Земельные работы.
• Уплотнение основания, базовая подсыпка и трамбовка.
• Разметка ленты.
• Гидроизоляция.
• Сборка и установка опалубки.
• Вязка арматуры.
• Заливка бетона и его вибрирование.
• Уход за бетоном.

Требуется некоторое пояснение. Двойная разметка — участка и ленты — нужна, если дом будет с подвалом под всей площадью дома. Первый раз вы размечаете  площадь дома с учетом припусков на установку опалубки. Тут уж без нее никак не обойтись. Затем, после того как котлован вырыт и дно подсыпано и утрамбовано, нужно будет разметить именно ленту. По этим отметкам потом будет устанавливаться опалубка, которая и сформирует «профиль» вашего дома.

Теперь немного подробнее о каждом из этапов.

Разметка участка

Так как для проектирования грунт исследовали на определенном участке, привязываться нужно жестко. Подземное строение часто бывает неоднородным и смещение на полметра может оказаться критичным: вдруг там просадочные породы или полость. С точностью до сантиметра позиционироваться вряд ли стоит, но желательно сильно не промахиваться.

Так можно сделать разметку под фундамент на участке

Земельные работы

Их объемы и используемая техника зависят от того, с подвалом будет у вас дом или без. Если без, то разметили вы ленту — так и нужно будет вынимать грунт. Только с запасом на установку опалубки — а это иногда 50*80 см с каждой стороны. Для щитов нужны распорки, которые не дадут им развалиться.

Если дом с подвалом — вынимать нужно будет весь грунт. Размеры котлована  — на 2-5 м больше размеров фундамента. Это все тот же запас под распорки для опалубки.

Если дом с подвалом — котлован получается болшой

Для больших объемов лучше использовать специальную технику. Аренда ее стоит немало, но работа бригады «копателей» в течение нескольких дней обойдется не дешевле. Скорости при этом несоразмерены.

Верхний плодородный слой укладывают отдельно, его можно сразу распределить по саду. Остальной грунт сваливают в кучу: частично он пойдет на обратную засыпку, частично его нужно будет вывезти.

Для дома без подвала копать меньше

Уплотнение дна котлована и подсыпка

После того как основную массу грунта вынули, дно необходимо выровнять и уплотнить. При работе экскаватора часто случается, что какие-то участки имеют на 20-30 см большую глубину, чем необходимо. Все эти неровности необходимо исправить: засыпать и утрамбовать.

Трамбовка и выравнивание нужны по всей площади котлована или траншеи. Причем, не при помощи колоды. Ее можно использовать, если строите забор. Даже уже при строительстве бани или дачи лучше использовать виброплиту.

Разберемся почему. На этот уровень приходится вся нагрузка здания. Даже небольшие пустоты и неровности могут вызвать неравномерную усадку и образование трещин. А дно после выемки земли неровное. И устранить это можно при помощи трамбовки. Еще лучше, если на дно насыпать слой песка со средним или мелким зерном. Он из-за меньших размеров лучше выравнивается. Но для лучшей и более быстрой трамбовки его нужно увлажнить (налить воды, чтобы промочить весь его объем). Виброплита создает усилие, уплотняющее песок на 15-20 см. Именно такой слой и требуется насыпать за один раз. Если по проекту, слой песка 30 см, значит насыпать сначала необходимо 15 см, пролить и утрамбовать его до высокой плотности. Затем насыпать второй и его тоже пролить и утрамбовать.

Есть даже узкие трамбовочные машины для уплотнения грунта в траншее

Часто в проект требует создание песчано-гравийной подсыпки. Тогда поверх уплотненного песка насыпается еще слой щебня фракции 30-60 мм. И он тоже утрамбовывается. Толщина этого слоя подсыпки 10-15 см. Его тоже нужно насыпать небольшими слоями примерно по 5 см и каждый утрамбовывать.

В этом случае грунт не только ровняется, он еще становится более плотным: щебень вбивается в расположенную ниже породу, повышая ее несущую способность. Так как плита бьет по камешку с большой силой, то уплотнение происходит на глубину до 40-50 см. А это — очень хорошо.

Опалубка для монолитного ленточного фундамента

Опалубку делают из досок толщиной не менее 40 мм, низкосортной фанеры или ОСП. Фанера есть недорогая, специальная — опалубочная. Она с одной стороны имеет ламинирование — есть защитная пленка. Потому использоваться может несколько раз.

Щиты из листовых материалов укрепляются поперечными и продольными брусками. Из досок скрепляются поперечинами. Выставляют собранные щиты по разметке ленты, закрепляют с наружной стороны укосами, а внутри устанавливают распорки. Все эти крепежные элементы должны придать опалубке заданные габариты. Они же не дадут щитам развалиться или выпятиться при заливке бетона: масса будет на стенки давить немалая, потому крепеж должен быть надежным.

Опалубка — неприменимый атрибут качественного фундамента

Армирование

Из-за особенностей строения — большой протяженности и малой ширины — на ленточный фундамент воздействуют в основном силы, которые пытаются сломать ленту поперек. Потому укреплять ее нужно по длинной стороне. Тут используют мощную ребристую арматуру от 10 мм в диаметре и больше. Вся поперечная арматура только стабилизирует продольные прутки в пространстве, потому ее можно брать гладкую и использовать небольшой толщины — 6-8 мм.

Схема армирования ленточного фундамента

Причем в большинстве случаев, независимо от глубины залегания, достаточно двух армирующих поясов: вверху и внизу ленты. Исключение устройство фундамента с подвалом под всем домом.

Схема армирования ленточного монолитного фундамента приведена на фото. В каждой точке соединения арматуру связывают специальной проволокой. Делают это вручную с использованием крючков или автоматических приспособлений — вязальных пистолетов.

Есть еще один способ: сварка. Но его использование не всегда оправдано. Работа идет быстрее, но при этом соединение получается жестким. При вязке проволокой у арматуры остается некоторая свобода. И это помогает компенсировать некоторые деформации без разрушения бетона. При сварке соединения жесткие, что с одной стороны неплохо, но с другой слишком жесткая конструкция может стать причиной появления трещин.

А так армирование выглядит вживую

Еще один момент: место сварки всегда начинает разрушаться первым. Хотя арматура находится в толще бетона, и потому не подвергается коррозии (кислород к ней не проникает), но при каких-либо нарушениях и поступлении кислорода разрушаются первыми сварные соединения.

На этом этапе происходит закладка вентиляционных продухов и коробов, через которые будут подводиться к дому инженерные коммуникации. Если об этом забыть, придется разрушать монолит а это очень нежелательно: чем меньше изъянов, тем крепче будет конструкция.

Заливка ленточного фундамента

При строительстве более-менее крупного дома проще и лучше заказывать доставку готового бетона на площадку в миксере. Тогда заливку можно сделать за один день.

Можно бетон делать самостоятельно. Но для этого потребуется бетономешалка. Вручную, перемешивая компоненты в корытах обеспечить должную степень однородности невозможно.

Для заливки большого фундамента проще заказать готовый раствор

Для заливки вручную понадобится как минимум, три человека: один замешивает бетон в бетономешалке, второй распределяет готовую порцию, а третий вибрирует только что залитый участок.

Вибрирование бетона производят при помощи ручных или переносных погружных вибраторов. Этот процесс позволяет удалить все пустоты, более равномерно распределить заполнитель. В результате прочностные характеристики бетона намного улучшаются, он приобретает морозостойкость из-за того что намного меньше впитывает воду. Потому не пропускайте этот этап: при тех же компонентах в растворе, получаем в результате бетон более высокой марки.

Чтобы бетон стал более однородным и приобрел дополнительно морозостойкость, обработайте его вибратором

Еще один момент: при заливке из машины нужно использовать специальные желоба. Во-первых, ими проще доставить бетон к нужной точке, а во-вторых, раствор не должен падать с большой высоты. Если высота падения превышает 150 см, он расслаивается. Результат — низкая прочность.

Уход за бетоном

Если работы велись в жаркую сухую погоду, ленту необходимо прикрыть полиэтиленовой пленкой или любым другим материалом, предотвращающим быстрое испарение влаги. Так как глубина бетона большая, смачивание поверхности ощутимых результатов не даст. Главное — не дать пересохнуть верхушке и пленка с этой задачей справляется отлично.

Если температура во время и после заливки держится в районе +20°C, через трое суток после заливки бетон наберет крепость порядка 50%. И на четвертые сутки опалубку можно снимать и приступать к дальнейшим работам.

При более низких температурах ждать нужно больше: при +10°C это уже 10-14 дней, а при +5°C процесс схватывания практически прекращается. В таких условиях нужно или утеплять опалубку, или подогревать бетон.

Монолитный ленточный фундамент готов, но предстоят еще работы по его утеплению и гидроизоляции. Только после этого его засыпают (обратная засыпка).

Почему я выбрал фундамент из монолитной плиты для своего дома

Узнайте о преимуществах монолитной плиты перед традиционным бетонным фундаментом и узнайте, как я реализовал это в своем энергоэффективном доме.

Давненько ты не слышал обо мне. Оказывается, строительство дома требует много времени и энергии. Тем не менее, я обещал провести вас по моему путешествию по строительству энергоэффективного дома, поэтому рассказ о моем фонде кажется хорошим началом. Если вы что-нибудь знаете обо мне или о доме, который я строю, вы знаете, что это не совсем традиционно. Ну и моя деталь плиты не исключение.

Что такое монолитная плита?

Монолитная плита представляет собой бетонный фундамент, который укладывается за одну заливку. В моем проекте бетон имеет толщину 12 дюймов по периметру для поддержки несущих стен с плитой толщиной 4 дюйма посередине. Традиционные фундаменты, часто называемые стволовыми стенами, обычно требуют 3 заливок: фундамент, стены фундамента и затем плита. Монолитные плиты объединяют все это в одно целое и выступают частью конструкции дома.

Для занудных строительщиков (таких как я) вот подробная схема моего фонда:

Почему стоит выбрать монолитную плиту?

Хотя в традиционном фундаменте из ствола и стены нет ничего плохого, есть ряд причин, по которым я решил перейти к монолитной плите.

Моя монолитная плита хорошо изолирована и способствует повышению энергоэффективности

Если вы что-нибудь знаете о моем новом доме, вы знаете, что энергоэффективность лежит в основе каждого решения, которое я принимаю. Монолитная конструкция позволила мне уложить в плиту 2 слоя пены XPS толщиной 1,5 дюйма. Я планирую использовать плиту в качестве тепловой массы для удержания тепла в солнечные дни, поэтому наличие такой изоляции очень важно. Я также смог поддерживать непрерывный воздушный барьер от плиты до наружных стен.

Я сэкономил кучу денег на своей монолитной плите

Если бы кто-то сказал вам, что вы можете сэкономить 20 000 долларов на своем фундаменте без ущерба для качества или долговечности, вы бы это сделали? (Конечно!) Поскольку у меня нет подвала (пост в блоге на следующий день) и мне не нужно копать нижние колонтитулы, мои раскопки прошли на одном дыхании. Я также сэкономил деньги, так как мне не пришлось покупать блок, а пришлось платить только за одну заливку бетона, а также значительно сократить трудозатраты.

Монолитные плиты быстро устанавливаются

За неделю мы подготовили, залили и вырезали весь фундамент. Для простого процесса раскопок мой брат привез свой удобный садовый трактор и выполнил всю подготовительную работу за 2 дня.

Только 1 заливка бетона вместо 3 также сэкономила нам значительное количество времени. Любой, кто когда-либо строил дом, знает, что время – деньги. Каждая минута, которую мы сэкономили в процессе фундамента, была минутой раньше, чем мы могли начать кадрирование.

Существуют ли обвалы монолитных плит?

Когда строительный инспектор посмотрел на мою плиту, он признался, что никогда не видел ничего подобного. Они не распространены, особенно в более холодном климате. (Должен любить зимы Огайо!) Вот некоторые из причин, по которым люди избегают монолитных плит:

• Если у вас неровный грунт, монолитная плита не лучший вариант. Требуется слишком много бетона, чтобы компенсировать уклон земли.
• Если ваш дом должен быть построен высоко над землей из-за того, что он находится в зоне затопления, монолитная плита не позволяет достичь такой высоты.
• Если вы считаете, что вам «нужен» подвал, этот фундамент вам не подойдет, потому что вам нужны фундаментные стены.
• Морозное пучение возникает, когда под землей образуется лед. Замерзание и оттаивание грунта могут вызвать трещины и структурные проблемы в вашем фундаменте. По этой причине существует ошибочное мнение, что все стены фундамента должны располагаться ниже линии промерзания, которая здесь, в Огайо, находится на глубине 32 дюйма под землей. (Вот как сооружаются типичные фундаменты со стенками-стволами.) Чего многие люди не осознают, так это того, что надлежащие методы изоляции монолитной плиты могут защитить фундамент от мороза, устраняя риск морозного пучения.
• Людям нравится делать что-то традиционным способом. Это легко и удобно. Ствольно-стеновой фундамент встречается гораздо чаще, чем монолитный.

Подробная информация о строительстве моей монолитной плиты

Несмотря на то, что я хвастаюсь легкостью и простотой моей монолитной плиты, это все еще был детальный процесс. Вот основная разбивка шагов:

Шаг 1: Раскопки

Как я упоминал выше, мы смогли завершить раскопки всего дома с помощью небольшого садового трактора. Сначала мы сняли существующий верхний слой почвы. Затем мы распределили 3 дюйма гравия № 57 и 3 дюйма гравия № 304, которые мы уплотнили виброплитой.

Шаг 2: Пенопластовая изоляция

Для защиты от мороза и повышения энергоэффективности я положил 2 слоя пены XPS толщиной 1,5 дюйма. Я расположил пенопластовые плитки в шахматном порядке, чтобы предотвратить совмещение швов между двумя слоями. Вся плита имеет 2 слоя XPS, за исключением 16 дюймов внутри по периметру. Это 16-дюймовое пространство было использовано для увеличения толщины бетона для моей балки.

Шаг 3: Гравий

Затем я уложил 5 дюймов гравия #57 поверх пены для дополнительной тепловой массы и для получения необходимой высоты по периметру. Я сделал формы из пенопласта XPS по периметру, чтобы гравий не соскальзывал по периметру.

Шаг 4: Изоляция периметра

Еще пеноизоляция! Я добавил 2 слоя пены XPS толщиной 1,5 дюйма по внешнему периметру фундамента. (В конце концов он был покрыт грязью. ) Два слоя вертикальной пены по периметру были заделаны в гравий на несколько дюймов и поддержаны сверху обработанной опалубочной доской 2 × 10, которая останется после завершения строительства дома. Эта доска защитит пену.

Шаг 5: Пароизоляция

Я добавил непрерывный пароизоляционный слой из пластика толщиной 6 мил. Бетон пористый, поэтому этот барьер будет препятствовать попаданию влаги в бетон из земли. Во многих случаях люди будут использовать несколько кусков пароизоляции и склеивать их вместе. Мне посчастливилось получить один непрерывный лист, чтобы обеспечить еще лучшую защиту.

Шаг 6: Арматура

Для бетона я использовал всю арматуру диаметром ⅝ дюйма. Утолщенный фундамент по периметру привязан к плите сплошной арматурой, согнутой с помощью арматурогибочного станка и прочности на сдвиг моего брата. Я уложил арматуру по сетке 2 х 2 фута и связал всю сталь вместе, чтобы получился непрерывный монолитный блок.

Шаг 7. Заливка бетона

Мы залили 45 ярдов бетона с давлением 4000 фунтов на квадратный дюйм.

Шаг 8: Несущие опоры

В качестве детали фундамента бомбардировщика мы установили опоры для моих несущих колонн мокрым способом до высыхания бетона. Это обеспечивает очень прочное соединение фундамента со стеной, обеспечивая исключительную прочность на сдвиг. Эта повышенная прочность на сдвиг была особенно важна для меня из-за нашей сетки окон размером 12 x 16 футов, выходящих на юг.

Шаг 9: Изоляция горизонтального крыла

Наконец, я добавил 1 слой 1,5-дюймовой пены XPS, который простирается на 2 фута от нижнего края фундамента. Это помогает сохранить тепло, чтобы предотвратить морозное вздымание.

Партнеры и продукты

Мне всегда нравится хвалить, когда я сталкиваюсь с отличными продуктами и заслуживающими доверия местными компаниями. Ознакомьтесь с информацией о моих материалах и субподрядчиках ниже.

• Пенопластовая изоляция
  • Приобретено на складе изоляции
  • Детали: 1,5-дюймовый переработанный пенопласт XPS. Его сняли со старого коммерческого здания в Джорджии, и я спас его от отправки на свалку. (Это также сэкономило мне тысячи долларов на покупке нового!)
• Бетон
  • Поставляется компанией Ohio Ready Mix
  • Детали: 45 ярдов смеси 4000 фунтов на квадратный дюйм
• 7 Переработанный бетон9 Frank Road Recycling
• Детали: #304. Вторичное – это всегда путь, когда вы можете!

Рассматриваете монолитную плиту?

Не бойтесь отходить от традиционного! Проведите исследование, ознакомьтесь с местными строительными нормами, а затем будьте уверены в своем решении.

Есть вопросы? Нашли эту статью полезной? Оставьте мне комментарий!

Развивайся!

Инструкция по устройству ленточного монолитного фундамента | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Русский

• Автокад

• WP — Планы работы

• Образовательный

Узнайте, как скачать этот материал

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание

Инструкция по устройству ленточного монолитного фундамента

0 Содержание проекта

Аналогичные материалы

Устройство ТТК контроля точности устройства монолитных ленточных фундаментов — типовая должностная инструкция

Должностная инструкция по устройству быстровозводимого ленточного фундамента

Схема ТТК производственного контроля качества по устройству блоков ленточного фундамента (типовая рабочая инструкция)

Схема ТТК производственного контроля качества монтажа блоков ленточного фундамента (типовая инструкция): архив

Должностная инструкция ТТК по электрообогреву греющими проводами монолитных конструкций — Типовая должностная инструкция

Техническая инструкция ТТК по электродному нагреву монолитных бетонных конструкций — Типовая служебная инструкция

К устройству ленточного монтажного фундамента

Схема ТТК производственного контроля качества устройства монолитных тумб — типовая рабочая инструкция

Бесплатная загрузка на сегодня

Обновление через: 11 часов 56 минут

Общий вид ленточного конвейера

Деревенский дом.
