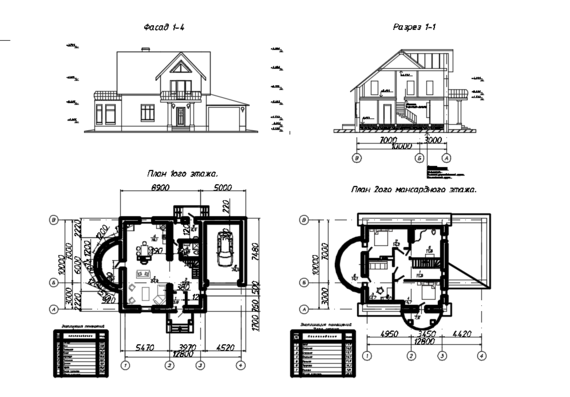

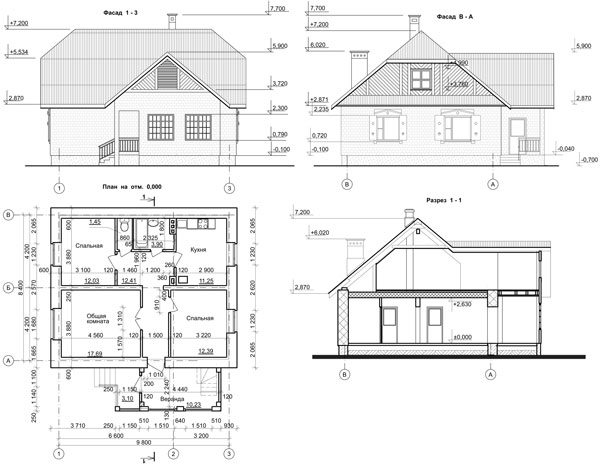

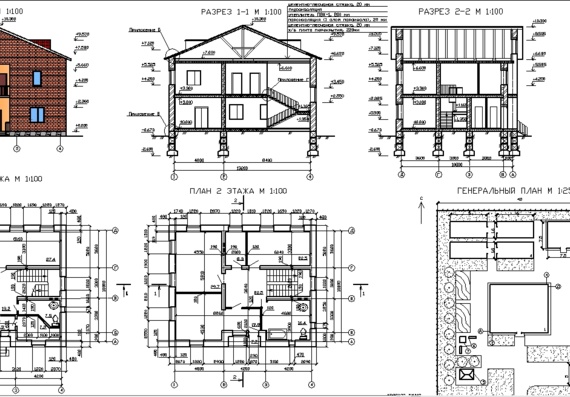

План, фасад, разрез здания. Методические указания к самостоятельной работе студентов
Рис. 6.3.3. Последовательность построения фасада
31

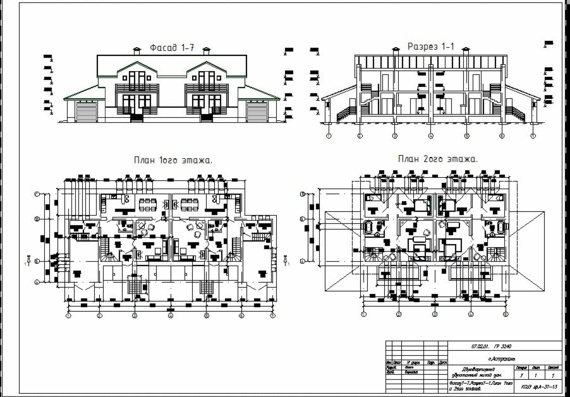

Рис. 6.3.4. Фасад 1-7 и фасад А-В крупноблочного дома

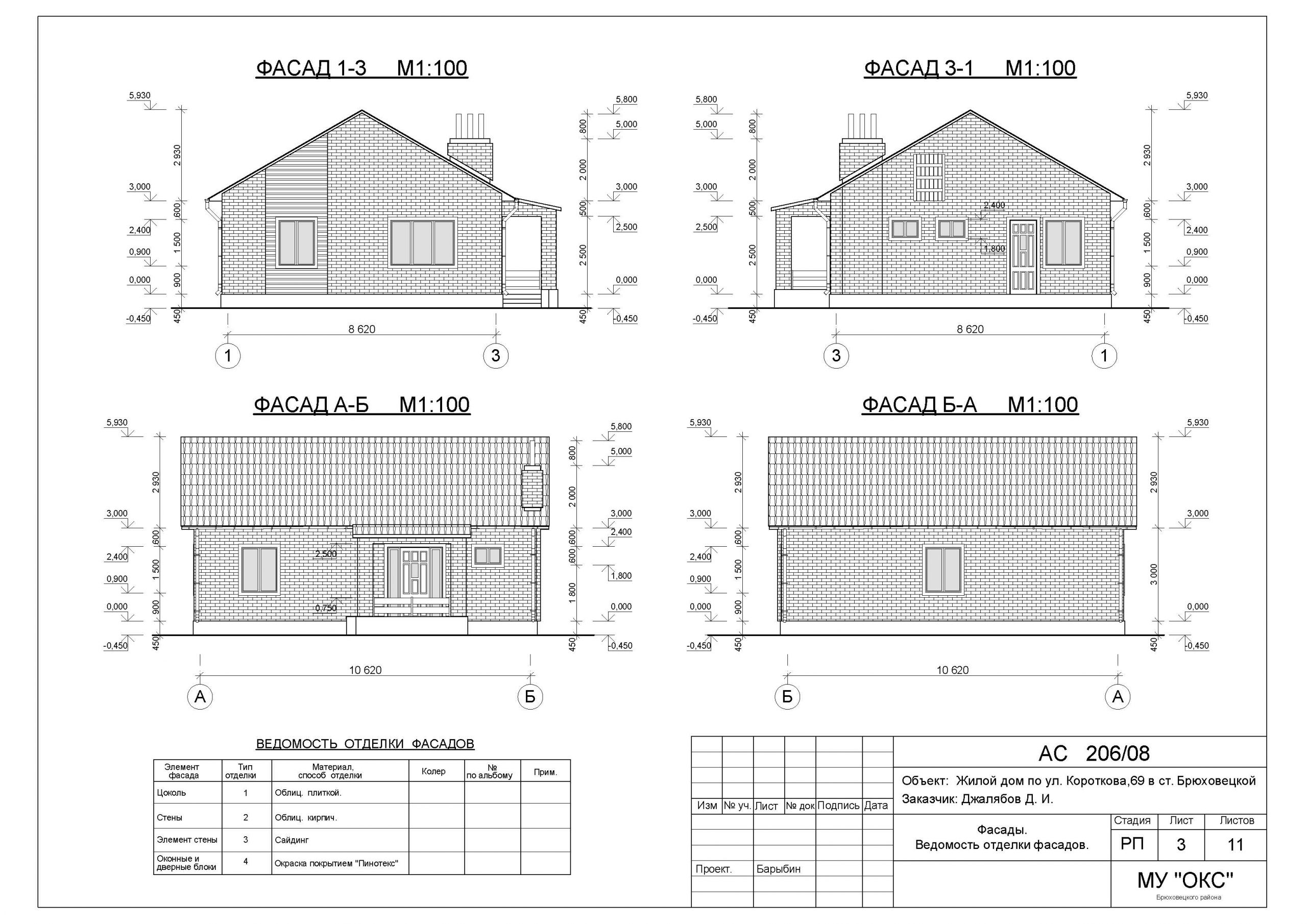

Рис. 6.3.5. Оформление фасада здания
32
6.4. Вычерчивание узла
На рабочих чертежах планов, разрезов и фасадов не допускается чрезмерная детализация изображений. Все необходимые подробности конструирования содержатся в чертежах деталей и узлов конструкций, на которые делаются ссылки.
ГОСТ 2.305-68* и 21.105-87 устанавливают определённые правила ссылок на другие чертежи и выполнения выносных элементов – отдельных увеличенных изображений какой-либо части здания или конструкции (узлов, фрагментов фасадов, планов, разрезов), которые содержат необходимые подробности, не указанные на основном изображении.
При выполнении выносных элементов и ссылок на узлы соответствующее место на фасаде, плане или разрезе отмечают замкнутой сплошной тонкой линией (окружностью или овалом) с указанием на полке линии-выноски порядкового номера или буквенного обозначения выносного элемента (рис. 6.4.1).
Рис. 6.4.1. Обозначение ссылок на выносные элементы
Если изображение узла помещено на другом листе основного комплекта рабочих чертежей, то под полкой линии-выноски указывают номер листа, на котором помещён чертёж узла (рис. 6.4.1, а, б).
При ссылке на изображение узла, помещённого в другом комплекте рабочих чертежей, под полкой линии-выноски кроме номера листа указывают также обозначение соответствующего комплекта рабочих чертежей (рис. 6.4.1, в). Если узел типовой, то под полкой указывают обозначение серии рабочих чертежей типовых узлов (рис. 6.4.1, г).
Изображения конструктивных узлов, отмеченных на чертеже замкнутой линией или окружностью, требующие детализации, выполняют в более крупном масштабе (выносной элемент). У выносного элемента, на который делается ссылка, номер узла наносят в кружках диаметром 12-16 мм (рис. 6.4.3, а) – размер цифр номера узла на 1-2 номера больше цифр размерных чисел чертежа. Кружки с номерами узлов помещают над их изображением и справа от него. Если выносной элемент (увеличенное изображение узла) помещён на том же листе комплекта, то на полке линии-выноски проставляют порядковый номер выносного элемента узла (рис. 6.4.2).
33
Рис. 6.4.2. Выносной элемент
Ссылку на узлы, которые даются в сечении, можно выполнять, проводя вместе прохождения сечения короткую линию нормальной толщины S и на её продолжении – тонкую линию-выноску с полкой или без неё (рис. 6.4.3, б).
Утолщённый отрезок линии проходит через элементы, изображенные на узле. На рабочем чертеже конструкции здания ссылки на выносные элементы наносят около деталируемых участков. На рис. 6.4.3,в в левой половине показаны ссылки на выносные элементы узлов 10,12,13 конструкции стен производственного здания, которые помещены на листе 5 того же комплекта рабочих чертежей. На этом же рисунке с правой стороны изображены выносные элементы
– увеличенные изображения этих узлов, которые выполнены на листе 5 того же комплекта рабочих чертежей. В кружках справа обозначены номера выносных элементов, нанесены так же размеры, отметки характерных уровней на полках линий-выносок – поясняющие надписи и другие данные.
К многослойным конструкциям делают выносные надписи с указанием толщины слоёв (см. рис. 6.4.3, в – конструкция покрытия). Эти надписи помещают на так называемых «этажерках» в порядке расположения слоёв материала или конструкции. Последовательность надписи к отдельным слоям должна соответствовать последовательности их изображения на чертеже сверху вниз или слева направо.
34
Рис. 6.4.3. Ссылки на выносные элементы и их изображение на соответствующем листе
На планах и разрезах жилых зданий, кроме оконных и дверных проёмов, показывают санитарно-техническое оборудование и устройства – ванны, унитазы, умывальники, душевые кабины, дымовые и вентиляционные каналы и т. п.
На планах и разрезах производственных зданий показывают подъёмнотранспортное оборудование – подкрановые пути, мостовые краны, подпольные каналы для коммуникаций и т. п. Эти конструктивные элементы и оборудование изображают на планах условными графическими изображениями, наносимыми в масштабе чертежа.
На рис. 6.4.4 приведены условные изображения окон и дверей. Количество переплетов не показывают. На чертежах, выполненных в масштабе 1:200 и мельче, не показывают четверти. На фасаде открывающийся переплёт обозначают равнобедренным треугольником, его основание соответствует месту, где переплёт навешивается. Если треугольник показан сплошными линиями, открывание производится наружу, а если штриховой, то внутрь. Если переплёт двойной, то открывание обозначают двумя сплошными или штриховыми линиями.
35
Рис. 6.4.4. Условные изображения дверей, ворот и окон на фасаде
Открывание дверных полотен показывают тонкой линией, угол наклона полотна к плоскости стены принимают равным 30°, при этом поворотную дугу не показывают. При изображении двупольных дверей с качающимися полотнами угол наклона полотна принимают равным 45°, одно из положений полотен изображают штриховой линией. На чертежах, выполненных в масштабе 1:500 и мельче, не показывают дверные полотна и их открывание.
36
В условных изображениях пандусов (наклонных спусков) стрелкой показывают направление спуска (рис. 6.4.5). На чертежах в некоторых случаях около стрелки, показывающей уклон пандуса, указывают величину уклона.
Рис. 6.4.5. Условные обозначения лестниц, пандусов и отмосток
В условных изображениях лестниц стрелкой показывают направление подъёма марша. Кружки у начала стрелок и концы стрелок ставят у края площадки этажа, к которому относится план.
37
Стеновой материал на разрезах, выполняемых в масштабе 1:100 и мельче, условным обозначением не выделяют. Конструкции на планах и разрезах изображают упрощенно, без детализации.
Рис. 6.4.6. Условные изображения перегородок, кабин и шкафов
На рис. 6.4.6 приведены условные изображения перегородок, кабин и шкафов по ГОСТ 21.107-78. Перегородки на чертежах в масштабе 1:200 и мельче изображают одной линией. Складчатые и раздвижные перегородки изображают на планах так же, как складчатые и раздвижные двери. Изображения кабин уборных, выполненных в масштабе 1:200 и крупнее, дополняются условными изображениями унитазов (Приложение 4).
Условные изображения отверстий и каналов в стенах по ГОСТ 21.107-78 используют на чертежах, выполненных в масштабе 1:200 и крупнее (рис. 6.4.7) . Рядом с изображением канала допускается ставить цифры – номера этажей, от которых каналы начинаются. Контуры каналов и присоединений к ним вычерчивают тонкими линиями.
Рис. 6.4.7. Условные изображения отверстий и каналов в стенах
Присоединение, идущее к каналу, показывают только на планах этажей, где он предусматривается. Размеры сечения каналов указывают в тех случаях, когда они не приведены в других чертежах.
На рис. 6.4.8 приведены условные графические изображения отопительных печей, плит бытовых и холодильников. Дверцы печей показывают чертой, их
38
положение должно соответствовать действительному. На изображениях плит кружками показывают количество и расположение конфорок. В условных изображениях указывают вид топлива или потребляемой энергии: твёрдое топливо обозначают четырьмя пересекающимися штрихами, газ обозначают диагональю, электрические приборы обозначают диагональю с зигзагом. Плиты стационарные обозначают по контуру одной сплошной линией, а переносные – двумя.
Рис. 6.4.8. Условные обозначения отопительных приборов
Условные графические изображения санитарно-технических приборов, приведённые на рис. 6.4.9, должны соответствовать их действительным размерам с учётом масштаба чертежа.
Рис. 6.4.9. Условные обозначения некоторых сан. тех. Приборов
В схемах и чертежах санитарно-технических устройств обозначения принимают без масштаба. Условные графические обозначения допускается сопровождать дополнительными буквенными и цифровыми обозначениями, уточняющими их техническую характеристику.
39
На рис.6.4.10 приведены условные изображения подъемно-транспортного оборудования, которые наносят на планах и разрезах в масштабе чертежа и в соответствии с действительными габаритами. Конструкции, на которые опирается или к которым подвешивается оборудование, также показывают в соответствии с проектным решением. Расстояние между рельсами железнодорожного пути показывают в масштабе чертежа с обозначениями (вместо многоточия) н. к. – нормальной колеи и у. к. – узкой колеи. Поперечная чёрточка на конце линии подкранового пути на плане и треугольник на разрезе обозначают концевой упор. При обозначении подъёмного механизма указывают грузоподъёмность в тоннах (т) и пролёт или вылет крана в метрах (м). Изображения на плане выполняют штриховыми линиями, поскольку подъёмные механизмы расположены выше плоскости горизонтального разреза.
Рис. 6.4.10. Условные обозначения подъёмно-транспортного оборудования
Грузоподъёмность лифта или подъёмника проставляют в килограммах (кг). При изображении подъемника указывают его назначение: ПГ – подъёмник грузовой, ПП – подъёмник пассажирский. Расположение дверей и противовеса должно соответствовать действительному.
40
Требования к проекту — Специалист по проектированию — Фасад
Применимость норм и зонирование
Существующий проект реконструкции фасада здания может быть оформлен либо в соответствии со Строительными нормами Нью-Йорка 2014 г. (Строительные, водопроводные, газовые и механические нормы), либо в соответствии с предыдущими нормами, такими как Кодекс 1968 г., Кодекс 1938 г. или более ранние кодексы, в зависимости от возраста существующего здания; см. раздел Административного кодекса (AC) AC 28-101.2.
Однако существуют исключения в отношении использования предыдущих кодов согласно AC 28-101.4.3. Например, Код 9 2014 г.0007 должен использоваться для некоторых требований доступности, определенных ремонтных работ механических, водопроводных, спринклерных, противопожарных систем и/или систем топливного газа, определенных строительных элементов, таких как защитные решетки, поручни, ограждения, крыши и т. д., а также некоторых видов структурные работы. Ремонтные работы должны также соответствовать действующему Кодексу энергосбережения г. Нью-Йорка и другим применимым местным законам.
Статья AC 28-302 описывает техническое обслуживание наружных стен, включая проверки, представление отчетов и ремонт существующих зданий выше шести этажей.
Если этого требует объем работ по проекту, проект реконструкции фасада также должен соответствовать правилам, положениям, законам и кодексам других городских органов, таких как Департамент пожарной охраны г. Нью-Йорка (FDNY), Департамент охраны окружающей среды г. Нью-Йорка (DEP), Департамент охраны окружающей среды г. Нью-Йорка (NYC). Transportation (DOT), Департамент охраны окружающей среды штата Нью-Йорк, Комиссия по достопримечательностям Нью-Йорка и другие.
Коды
Элемент проекта | Применимые нормы и правила | ||||
Текущий код* | Предыдущие коды | ||||
2014 | 1968 | 1938 | |||
Административный | 2014 AC 28-101. 4.5 и BC Глава 1 Административного кодекса | 2014 AC 28-101.4.3 — Дополнительное использование 19Код 68 и АЦ 28-101.4.5 | 2014 AC 28-101.4.3, AC 28-101.4.5 и 1968 AC 27-114 | ||
Доступность | 2014 BC Глава 11 и Приложение E, Приложение N и Приложение P | ||||
Высота зданий | г. до н.э. Глава 5 г. | AC 27-293 — AC 27-315 | 1938 г. до н.э. Статья 5 | ||
Строительные классификации или типы | г. до н.э. Глава 6 г. | AC 27-269 — AC 27-287 | 1938 г. до н.э. Статья 4 | ||
Бетон | г. до н.э. Глава 19 г. | AC Подраздел 10, Статья 5 | 1938 г. до н.э., статья 9, и 1938 г. до н.э., статья 19 | ||
Противопожарная защита | BC Глава 9 и Приложение Q | 2014 AC 28-315.2, 2014 BC Глава 9 и Приложение Q | |||
Классы огнестойкости и отделка | г. до н.э. Глава 7 г. | AC 27-318 — AC 27-353.3 | 1938 г. до н.э. Статья 11 | ||
Наружные стены | г. до н.э. Глава 14 | AC 27, подглава 5, статья 4, AC 27, подглава 7, статья 11 | 1938 г. до н.э., статья 5, 1938 г. до н.э., статья 9, и 1938 г. до н. э., статья 11 | ||
Водонепроницаемая конструкция | 2014 г. до н.э. Приложение G | ||||
Стекло | г. до н.э. Глава 24 | AC 27 Подраздел 10, Статья 12 | 1938 г. до н.э. Статья 9 | ||
Каменная кладка | г. до н.э. Глава 21 г. | AC 27 Подраздел 10, Статья 4 | 1938 г. до н.э., статья 8 и 1938 г. до н.э., статья 9 | ||
Крышные узлы и конструкции крыш | г. до н.э. Глава 15 | В соответствии с применимыми положениями BC 2014 и 1968 АС 27-338 | С учетом применимых положений статьи 11 БК 2014 и 1938 БК | ||
Безопасность на строительной площадке — меры безопасности во время строительства | 2014 г. до н.э. Глава 33 | ||||
Посягательства на право проезда | См. Посягательства на полосу отчуждения Руководство проекта | ||||
Знаки | См. Знаки Руководство по проекту | ||||
Витрины | См. Витрина Руководство по проекту |
*ПРИМЕЧАНИЕ. Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требуют AC §28-101.4 и 102.4.3
Зонирование
Ремонт фасада может потребовать соблюдения следующих разделов Постановления о зонировании:
Проекты – Жилые: ZR 23-661 (D)
Проекции — Коммерческие: ZR 35-651 (E)
Район специального назначения – Статья 10
Знаки — См. Руководство по проектированию знаков
Прочие нормативные акты для справки
Энергетический кодекс г. Нью-Йорка — жилые здания:
NYCECC — Глава R2 — Жилые дома в группах R-2, R-3, R-4, имеющие не более трех этажей над уровнем земли, включая 3 или более пристроенных таунхаусов, должны обращаться к Главе NYCECC R5 для ремонта.
Жилые здания, устанавливающие новую витрину, изменяющие внешний вид фасада и/или создающие новые проемы (окна), должны ссылаться на NYCECC, главу R4.
Энергетический кодекс Нью-Йорка — коммерческие здания:
NYCECC-R202 — К коммерческим зданиям относятся все здания, не включенные в определение жилых зданий . При ремонте необходимо обратиться к главе C5.
Коммерческие здания, устанавливающие новую витрину, изменяющие лицевую сторону фасада и/или создающие новые проемы (окна), должны ссылаться на NYCECC, главу C4
.
Бюллетени зданий
BB 2017-006 — разъясняет условия, при которых добавление, изменение, реконструкция или ремонт ограждающих конструкций не должны соответствовать требованиям главы R5 и главы C5 NYCECC 2016 года.
BB 2015-001 – Устанавливает критерии приемлемости для сэндвич-панелей, используемых для возведения наружных стен, в качестве альтернативного материала согласно Строительным нормам и правилам Нью-Йорка.
BB 2015-017 — Уточнены окна линий участков в зданиях.
BB 2015-027 – разъясняет использование клеевых анкерных систем.
BB 2015-029 – План действий в экстремальных погодных условиях.
BB 2016-005 – Устанавливает критерии приемлемости для анкеров, устанавливаемых после установки в кирпичной кладке.
Руководство по подаче проектных планов на подпись
Перед подготовкой проектных чертежей и строительной документации зарегистрированный специалист по проектированию должен выполнить предпроектную проверку, в ходе которой анализируются все существующие строительные элементы, системы и другие компоненты, затронутые проектом. предлагаемый объем работ по проверке соответствия кодексу. В зависимости от сложности и масштаба проекта информация, представленная на чертежах , должна четко описывать все работы, необходимые для выполнения и завершения проекта в соответствии со стандартами в соответствии со статьей AC 28-104 или 2014 BC 107.2.
Руководство Департамента, изложенное в разделе IV, пункт C, обеспечивает организованный подход к подготовке строительной документации; это облегчит процесс пересмотра плана. Чертежи должны четко указывать существующие условия, предлагаемые условия и любые области, затронутые объемом работ.
Полная подача строительной документации
Строительные чертежи должны представлять законченную работу, включая несколько дисциплин, таких как архитектурные, структурные, сантехнические, электрические, механические и другие. Там должен быть тесной координацией между всеми дисциплинами для предлагаемого объема работ для обеспечения соответствия Кодексу, ссылки AC 28-104. 7 и BC 107.2, а также Руководство по проверке плана — Минимальные требования для проверки проектных чертежей , пересмотренный 4-30- 2014. Полная подача чертежей должна включать:
Строительная документация . Чертежи необходимы для передачи важной информации, такой как планы, фасады, графики и детали. Применимые строительные нормы и примечания должны быть указаны на чертежах, как это требуется для демонстрации соответствия нормам и зонированию. Важно включать масштаб, чтобы прояснить общие макеты и детали на всех чертежах.
- Титульный лист . Должна быть четко описана локация проекта, в том числе прилегающие улицы, объекты недвижимости, расположение района зонирования, все прилегающие районы зонирования (или деталь текущей и соответствующей карты района зонирования), а также прилагаемый графический масштаб. Примечания к чертежам должны включать классификацию использования здания, группу использования зонирования, определение зоны затопления, классификацию конструкции, объем проекта, основную конструктивную систему здания, легенду и т. д.
- Указатель чертежей. Четко укажите всю информацию, которая может быть задействована, предоставив список чертежей.
- План участка/участка . Четко укажите размер и местоположение участка, покажите все существующие строения на участке зонирования, а также включите все размеры и другую соответствующую информацию, такую как улицы, соседние здания, бордюры, северную стрелку и т. д. Зона предполагаемых работ должна быть четко обозначена. идентифицировано.
- Фасадные фасады . Каждый фасадный фасад должен содержать точную информацию о работах, связанных с реконструкцией фасада, включая количество, расположение, материал и т. д. Каждый фасадный фасад должен соответствовать ключевому плану и легенде, представленным на том же листе.
- Детальные чертежи . Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде.
- Фасадные и парапетные стены с деталями
- Замена окон Lot Line или новые проемы в соответствии с требованиями Кодекса, внутренние фасады и детали
- Энергетический анализ . Энергетический анализ требуется для различных фасадных проектов. В соответствии с объемом работ энергетический анализ должен быть в виде табличного анализа; ПЕРЕПРОВЕРЬТЕ или ПРОВЕРЬТЕ COMCHECK в соответствии с требованиями NYCECC и, если применимо, включите следующее:
- Окно
- Коэффициент U
- Значение R
- Воздушное уплотнение
Если применимо, требуются дополнительные элементы:
- Доступность для лиц с ограниченными физическими возможностями в соответствии с главой 11 BC
- План защиты арендаторов/оккупантов
Представление проектно-сметной документации
- Чертежи. Чертежи проекта реконструкции должны четко отражать объем работ. Примеры этого следующие:
Обозначение — Номер листа: | Описание листа: |
Т-001. 00 | Титульный лист, план площадки/участка, указатель чертежей, общие примечания, обязательный список специальных/текущих проверок, условные обозначения и примечания FEMA |
от А-100.00 до А-10Х.00 | Существующие и предлагаемые фасадные фасады |
от А-200.00 до А-20Х.00 | Детали |
от А-300.00 до А-30Х.00 | Дополнительная информация (если применимо) |
от S-100.00 до S-10X.00 | Конструктивные планы и детали |
ЕН-100.00 | Анализ энергетического кода (если применимо) |
Пояснение к чертежу, включающее: символы, аббревиатуры, определения, примечания и список всех применимых номеров разделов строительных норм и правил.
Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для чертежей, показывающих архитектурные работы
S: Structural: Обязательное обозначение для чертежей, показывающих структурные работы
EN: Energy Analysis: Обязательное обозначение, если требуется Energy Analysis
- Необходимые документы. В зависимости от местоположения здания, назначения и объема работ по проекту к чертежам при приеме могут потребоваться следующие материалы:
- Авторизация DEP или OER
- План защиты арендатора/оккупанта, только если применимо
- Утверждение столичного транспортного управления (MTA)
- Утверждение Департамента транспорта Нью-Йорка (DOT)
- Утверждение Комиссии по сохранению достопримечательностей Нью-Йорка (LPC)
- Разрешение Комиссии общественного дизайна Нью-Йорка (PDC) на наружные работы только на объектах, принадлежащих Нью-Йорку
- Поправки после утверждения . Любые значительные и существенные изменения в утвержденном объеме работ потребуют представления пересмотренных документов и/или планов внесения поправок после утверждения (PAA). Любой дополнительный/новый тип работы, не указанный в исходной документации должен быть включен через PAA. Согласие на внесение поправок должно быть получено до завершения работ. Изменения в количестве первоначально одобренного типа работы не требуют PAA; однако эти изменения должны отображаться на планах и включаться в отчет «Как построено» (AC §28-104.3).
- Расширить объем работ, включив в него дополнительные области или элементы, не показанные на утвержденных планах. Например, расширение ремонта/реконструкции фасада от передней части здания к боковым сторонам здания или добавление новых элементов фасада, таких как перемычка или парапетная стена
- Изменение высоты установки знака, проекции, ориентации и/или расположения
- Структурные изменения
- Изменения в объеме работ, требующие дополнительных специальных или текущих проверок.
Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
- Предоставление исполнительной документации. Все изменения должны быть представлены на исполнительном чертеже в конце проекта.
Специальные осмотры
В соответствии с главой 17 Строительного кодекса, ремонтные работы могут потребовать проведения определенных специальных и текущих осмотров во время и в конце строительства, как указано в таблице ниже. Перед утверждением заявитель должен указать все необходимые специальные и текущие проверки (BC 1704.1). Перед выдачей разрешения DOB Владелец должен , как правило, нанять зарегистрированное Специальное инспекционное агентство (SIA), которое возьмет на себя ответственность за специальные и предварительные инспекции. Заявитель на запись может проводить эти проверки, если он также является SIA. . Согласно BC 1704.1.2, подрядчик не может нанять специального инспектора.
В зависимости от объема работ может потребоваться, чтобы проект реконструкции соответствовал следующим требованиям специальной и текущей инспекции:
Конструкционная сталь | Может включать сварку стали, высокопрочные болтовые соединения и стальные детали (BC 1704. 3). |
Бетон – монолитный | Требуется, если общая укладка бетона на данном проекте превышает 50 кубических ярдов или в других условиях (BC 1704.4). |
Дерево – установка сборных двутавровых балок | Подлежит специальной проверке в соответствии с BC 1704.2, BC 2303.1.2 и BC 1704.6.3. |
Анкеры для постустановки | Установка установленных механических анкеров, клеевых анкеров и винтовых анкеров должна соответствовать таблице 1704.32 BC. Специальная проверка должна включать проверку соответствия утвержденной строительной документации и стандартам, установленным уполномоченным в соответствии с АС 28-113.2.2. |
Стеновые панели, навесные стены и шпон | Требуется для наружных архитектурных стеновых панелей и крепления шпона, предназначенного для установки на зданиях высотой более 40 футов. Специальная проверка облицовки кирпичной кладки на таких конструкциях должна проводиться в соответствии с разделом 1704.5 (BC 1704.10). |
Распыляемые огнеупорные материалы | Специальные проверки распыляемых огнестойких материалов, наносимых на пол, крышу и стены, а также на элементы конструкции, должны проводиться в соответствии с разделами 1704.11.1–1704.11.7. |
Структурная устойчивость – существующие здания | Изменение существующих конструктивных систем или элементов, таких как колонны, балки, балки, несущие стены и т. д., когда устойчивость или целостность конструктивной системы должны быть временно снижены, в соответствии с разделами 1704.20.6–1704.20.10. |
Земляные работы – защитное покрытие, укрепление и крепление | Методы, используемые для защиты бортов котлованов, подлежат специальной проверке в соответствии с BC 1704. 20.6–BC 1704.20.10. |
Огнеупорные проходки и балки | Специальные проверки на проникновение огнеупорных элементов и сборок и соответствующих противопожарных преград в соответствии с разделами 1704.27.1 и 1704.27.2 BC. |
Системы внешней изоляции и отделки (EIFS) | Требуется для всех приложений EIFS, установленных на высоте более 15 футов (4572 мм) над соседними готовыми грунтами, а также для модификаций существующих установок EIFS на высоте более 15 футов (4572 мм) над соседними готовыми грунтами. |
Соответствие требованиям зон затопления | Специальная инспекция для соответствия зонам затопления должна проводиться в соответствии с требованиями Приложения G BC и BC 1704.29. |
Сварка алюминия | Специальные проверки конструкционных алюминиевых элементов зданий и сооружений должны проводиться в соответствии с требованиями BC 1704. 26.1. |
Огнестойкая конструкция | Определение соответствия утвержденной строительной документации, включая проверку следующих работ: 1. Огнестойкие перегородки, полы, потолки, шахты по ВС 110.3.4; и |
Каменная кладка | Несущая кладка, кладка из стеклопакетов и каменная облицовка должны быть осмотрены и проверены в соответствии с требованиями BC 1704.5.1–BC 1704.5.3, в зависимости от категории использования конструкции здания или сооружения. |
Дымоходы | Убедитесь, что дымоход и его облицовка герметизированы должным образом в соответствии с BC 1704.26 |
Окончательная проверка | В соответствии с AC 28-116. 2.4.2 и BC 110.5 перед выдачей письма о завершении требуется окончательная проверка. |
Проверки соблюдения энергетического кодекса |
|
Ссылки Design Professional
- Контрольные списки фасадов
- Требования: ремонт
- Контрольные списки: ремонт
- Контрольные списки проекта Design Professional
- Дизайн Требования к профессиональному проекту
- Руководящие принципы проекта Design Professional
Полезные ссылки
- Категории проектов
- Ключевые моменты и условия проекта
- Этапы проекта и требования
- Контрольные списки проекта
- Работа над вашим проектом
- Соответствие и нарушения
- Информация для мастеров-сантехников
- Руководство по страхованию
- Дата рождения
- Примечания к коду
- Поиск лицензированных специалистов
Планирование и выполнение фасада
Использование двухмачтового подъемника для монтажа фасада
Ar. Хариш Гупта обсуждает важность логистики, планирования производства и укладки материалов для строительства высотного фасада, а также проблемы, связанные с этим, с Seema Gupta
Какие проблемы возникают при строительстве фасадов высотных зданий?
Высоким зданиям нужны устойчивые и гибкие фасады, чтобы они прослужили долго. Фасады определяют здание, и чем выше здание, тем более уникальным оно должно быть, поскольку оно выделяется как вершина посреди городского пространства. Дизайн должен быть уникальным и устойчивым. Наиболее важным шагом является планирование фасада в соответствии с основной программой других компонентов здания и последовательностью операций. Это самая сложная часть, и часто жесткий план становится слишком гибким, теряя сюжет на полпути и заканчиваясь беспорядком и задержками. Необходимость того, чтобы специалист по фасадам взаимодействовал для реализации проекта между заказчиком и подрядчиком по фасадам на начальной стадии проекта и до его завершения, становится необходимостью, а не роскошью.
Укладка и хранение сборных панелей на площадке | Использование суперпалубы для ускорения вертикальной логистики | Монтаж сборных панелей с монорельсовой лебедкой |
Как добиться эффективной планировки фасада?
Каждый проект имеет уникальный фасад, поэтому он требует уникального планирования. В планировании нет эмпирических правил. Необходимо понимать последовательность операций на месте, оптимальное планирование производства, простоту выполнения, направление ветра и благоприятное время для выполнения, хранение и штабелирование на месте и, наконец, потребности маркетинга. Здесь специалист по фасадам играет наиболее важную роль, чтобы гарантировать, что объект будет восприимчив, когда подрядчик по фасадам присоединится к нам.
Как погодные условия влияют на планирование и исполнение фасада?
Понимание погодных условий является важным требованием. Фасады высотных зданий нуждаются в перемещении фасадных элементов на большую высоту. Ветер и дождь иногда создают огромную проблему, если установка не спланирована должным образом. Наиболее ветреные стороны проекта должны быть выполнены в безветренный период месяца и года. Это обеспечит отсутствие отрицательного давления ветра на другие стороны в ветреные дни. При планировании монтажа фасадных элементов с внешней стороны ветер может быть очень опасен при установке больших панелей. При подъеме панелей на возвышенности, где скорость ветра превышает 3 кПа, необходимо тщательно спланировать вертикальное подъемное оборудование, чтобы избежать воздействия ветра.
Какую вертикальную логистику необходимо учитывать для высотных фасадов?
Это явно зависит от типа фасада, ориентации фасада по направлению ветра и плана здания, обеспечивающего доступ к вертикальной логистике. Кран, двухмачтовый или мачтовый подъемник, люлька и механическая лебедка являются обычным подъемным оборудованием, в то время как грузовой подъемник используется, когда другой доступ ограничен. Использование консольных суперпалуб, позволяющих поднимать поддоны с материалами с помощью кранов на определенные этажи, является дорогостоящим, но самым быстрым вариантом для унифицированных панелей и других элементов фасада, который значительно увеличивает скорость логистики.
Подъемник может поднять только то, что может поместиться в его кабине. Все, что больше этого, потребует лебедки, подъемного крана или мачтового альпиниста. Это планирование должно быть сделано на начальной стадии, так как позже оно может стать узким местом. Всегда лучше, чтобы подрядчик по фасаду делал свои собственные подъемные механизмы, а не клубил их с общей вертикальной логистикой других подрядчиков. Взаимозависимости в сложных или высотных зданиях требуют почти идеальной координации, которая достигается только в некоторых проектах, и специалист по фасадам может направлять процесс очень рано, иначе к тому времени, когда подрядчик по фасадам официально приступит к работе, может быть слишком поздно.
Что включает в себя планирование производства?
Идеальный способ удовлетворить маркетинговые потребности проекта — закончить фасад на 100 % по мере того, как небоскреб движется вверх, как видно на этом высотном здании 432 Park Avenue в Нью-Йорке
Часто производство идет по касательной к требованиям сайта. В то время как требования к площадке планируются в соответствии с доступными фронтами, последовательностью или проблемами и требуют несколько гибкого планирования, производство часто жесткое и концентрируется на больших объемах и оптимизации. Необходимо определить баланс в последовательности и производстве в начале проекта, еще до того, как будет заказан материал. Материал необходимо заказывать партиями в соответствии с требованиями объекта, а не только для оптимального производства, иначе это приведет к переполнению складских помещений на объекте или несоответствию поставляемого материала требуемому материалу.
Как обеспечить эффективное штабелирование и хранение материалов на месте?
Запланированный магазин – сердце проекта фасада. Фасад состоит из бесчисленных компонентов, которые необходимо интегрировать на месте. Надлежащее планирование магазина идет рука об руку с генеральным планом фасада. Принцип «First In First Out» (FIFO) лучше всего работает при работе с элементами, которые необходимо укладывать в стопку в соответствии с последовательностью. Часто возникает большая проблема с незапланированными складскими помещениями и неустойчивой последовательностью выполнения, когда материалы, которые необходимо возвести, застревают за материалами более поздней последовательности. Это происходит не только из-за плохого планирования, но иногда и из-за того, что фронты работы не доступны вовремя.
Хранение материала разбросанным или очень далеко от вертикальных подъемников увеличивает временные рамки. Запасы должны подаваться в систему точно для более быстрого принятия решений. Иногда из-за ограничений на площадке может быть меньше места для хранения материалов, и руководитель проекта должен уметь упорядочивать заказы в соответствии с фронтами и планированием. Часто планирование идет наперекосяк, и производство отправляет материал, для которого нет доступных фронтов, тем самым блокируя запасы на месте и в складских помещениях. Хорошая координация между сайтом и производством обеспечивает плавный прогресс.
Как проект может вовремя удовлетворить свои маркетинговые потребности?
И последнее, но самое важное, это маркетинговый аспект, и ничто так не гарантирует, как построенное во всех отношениях высотное здание, устремленное ввысь. Получение дохода основано на (%) завершении проекта, и группа планирования должна решить эту проблему на начальной стадии. Специалист по фасадам должен работать с маркетинговой командой и командой по реализации объекта, чтобы понять сложность проекта и посоветовать методологию выполнения, которая завершит проект, чтобы в начале проекта был беспроигрышный сценарий для всех заинтересованных сторон. проект.
Практический пример
Использование грузопассажирского подъемника для перемещения материала
В данном примере реализован проект фасада высотного жилого дома премиум-класса в 68 этажей. Весь фасад был разбит на три вехи в соответствии с высотой конструкции для достижения поставленных целей:
По сути, это было запланированное завершение по этажам в три этапа, чтобы обеспечить оптимизацию всех потребностей проекта. В проекте были фасадные элементы цельной навесной стены, полунавесной стены, стеклянных перил и системного окна.
В соответствии с конструкцией и ограничениями площадки был выбран ряд вариантов, в данном случае подъемник для материалов, внутренние пассажирские подъемники, люлька и лебедка. В зависимости от размера фасадного элемента и расположения на высоте был сделан выбор вертикальной транспортировки фасадных элементов. Панели или окна привязывались к лебедке, которая располагалась на фасаде здания или шахты, и механически поднималась в нужное место. Здесь размер не является ограничением, и практически любой размер может быть поднят с большой осторожностью на открытом пространстве. Однако прогресс может быть очень медленным в случае больших панелей или очень высотного проекта. Другим используемым методом был пассажирский и грузовой подъемник. С ним легче подниматься, так как он намного быстрее, и за один подъем можно поднять много материала. Недостатком является размер панелей или окон, который диктуется размером кабины подъемника.
Люльки или гондолы использовались для всех элементов навесных стен, в то время как более мелкие элементы, такие как перила из стекла, транспортировались с помощью внутренних подъемников.
