отвод конденсата, как правильно сделать

Содержание

Почему образуется конденсат
Как избавиться от конденсата в вентиляции
Правила утепления вентиляции в частном доме
Материалы для утепления вентиляционных каналов
План работы утепления трубы
Отвод влаги из вентиляции
Новая вентиляция

В вентиляционной системе по некоторым причинам может скапливаться конденсат. С этой проблемой сталкиваются жители частных и многоквартирных домов.

Проявлением неполадок в вентиляции оказываются запотевшие окна, мокрые стены, запах сырости, грибок. Решить проблему поможет кондесатосборник для вентиляции или утепление каналов, это необходимо, потому что правильная вентиляция не должна течь.

Запотевшие окна — один из первых признаков неправильной работы вентиляции. Утепление ее каналов — решение проблемы

Нарушения вентиляционной системе исправлять, т. к. избыточная влажность, сырость, плесень создают не только дискомфорт, но и могут вызвать болезни. Есть несколько способов, которые помогут избавиться от конденсата в вентиляции. Исправить ситуацию можно своими руками.

Почему образуется конденсат

Конденсат в вентиляции – это влага с внутренней стороны канала.

Скопление жидкости приводит к целому ряду проблем, в итоге в доме появляется плесень. Если влаги много, то зимой вентиляция не работает из-за закупорки льдом. Летом жидкость просачивается на стены. Правильная вентиляция в частном доме этого не допускает.

Почему в трубах образуется влага:

трубопровод не теплоизолирован;
изоляция труб сделана с ошибками;
вентиляция смонтирована из некачественных, бракованных материалов;
стены и полы дома плохо утеплены;
в подвальном помещении здания скапливается большое количество влаги;
закупорка шахты вентиляции пылью и мусором;
нарушения работы водопроводной системы;
неправильная установка вытяжки или вытяжного вентилятора;
большая разность температуры вне дома и внутри его.

Вентиляция может течь, если дом находится возле водоема. При сушке большого количества белья внутри помещения также может образовываться конденсат.

Исправить вентиляционную систему и избавиться от конденсата в частном доме гораздо проще, чем в квартире многоэтажки. Жителям многоэтажных домов запрещено самостоятельно прочищать или утеплять каналы. Это могут делать только специалисты, чтобы не было еще больших проблем.

Как избавиться от конденсата в вентиляции

Устранить конденсат вентиляционной трубе нужно как можно быстрее. Чтобы избавиться от него, нужно устранить причину. Если несколько способов, как избавиться от конденсата:

замена труб, бракованных деталей конструкции вентиляции;
утепление и изоляция вентиляционных труб;
отвод конденсата из вентиляции;
заглушка старой и монтаж новой вентиляции.

Четвертый способ избежать образования влаги в трубах – самый радикальный и дорогой. Его применяют, если первые два метода не помогли устранить образование конденсата.

Утеплить трубы или отвести влагу можно самостоятельно. Главное, ознакомиться с правилами и последовательностью работ.

Правила утепления вентиляции в частном доме

В каком месте проводить утепление вентиляционного канала? Нужно ли обматывать трубы по всей длине? Этот первые вопросы, на которые надо знать ответ, если хотите решить проблему с конденсатом.

Труба нуждается в изоляции в том месте, где наблюдается температурная разность. При изменении температуры воздух с улицы в трубах становится жидкостью. Это происходит в зоне, которую называют «точка росы». Этот участок требует изоляции. На первом этапе нужно найти точку, а потом выбрать материалы и приступать к работам.

Утеплять вентиляцию в частном доме нужно с потолка, заканчивать чердаком и выходом на крышу.

Приточная вентиляция отличается от вытяжной принципом действия. Утеплять приточную систему нужно особенным образом: в больших помещениях изолируют клапаны. Специфика работ по утеплению приточных систем зависит от длины канала и способа его установки.

Материалы для утепления вентиляционных каналов

Для утепления вентиляционной трубы используют разнообразные полимерные материалы. Они отличаются по цене и изоляционным свойствам. Приточные и вытяжные вентиляционные системы утепляются с помощью одних и тех же материалов.

Виды материалов для утепления труб вентиляции:

минеральные ваты;
пенополистирол;
пенополипропилен;
полиэтилен (вспененный).

Вспененный полиэтилен — популярный вид материала для утепления труб вентиляции

Все полимеры обладают хорошими изолирующими свойствами, соответствуют нормам противопожарной безопасности. Наилучшими свойствами обладают минеральные ваты.

Материалы нужно покупать после замеров длины и диаметра каналов вентиляции.

План работы утепления трубы

Утеплить вентиляционную систему можно самостоятельно или с помощью профессионалов. Провести работы своими руками поможет инструкция:

Вентиляционную трубу вытереть насухо.
Намотать изоляционный материал на нужный участок трубы.
Зафиксировать утеплитель креплениями или скотчем.

Материал должен плотно прилегать к трубе, иначе конденсат намочит изоляцию. Между трубой и утеплителем появится грибок, а труба заржавеет (если она не пластиковая). Со временем ее придется заменять.

Есть утеплители, которые повторяют форму трубы. Для установки их нужно разрезать вдоль, плотно приложить к трубе, зафиксировать, а шов плотно склеить клеем или скотчем.

Отвод влаги из вентиляции

Есть еще один простой способ избавиться от конденсата в вентиляции: отведение жидкости в сборник. Отвод конденсата из воздуховодов делают, когда утеплить систему по каким-либо причинам нельзя. Наладить сбор влаги из вентиляционных труб поможет инструкция:

Найти нижнюю точку в канале вентиляции, проверив приточную и вытяжную ветку. Если вентиляция смонтирована горизонтально, то для сбора конденсата можно использовать любой участок канала. Если трубы расположены наклонно или вертикально, для отвода используют нижний конец.
В нижнее отверстие вмонтировать тройник. Боковой отвод направить вниз.
Под отвод вмонтировать конденсатосборник – стакан, цилиндрическую емкость.

По мере образования конденсат будет стекать в емкость. Слив жидкости из стакана осуществляется вручную.

Если конденсатосборник расположили в труднодоступном участке трубопровода, то его нужно дополнительно оборудовать шлангом. Шланг выведет конденсат в канализацию или на улицу.

Собирать конденсат из вентиляционного трубопровода можно с помощью абсорбентов, они впитывают в себя влагу. Вещества обычно упакованы в кассеты цилиндрической формы. Их вставляют в трубу в фильтрационную приточную зону. Периодически кассеты нужно доставать и сушить.

Новая вентиляция

Если убрать конденсат не получилось ни с помощью отвода, ни с помощью утепления, поможет только заглушка старой и установка новой вентиляции. Принудительная вентиляция устанавливается в комнатах с наибольшей влажностью: кухне, ванной, туалете.

Установка принудительной вентиляции производится в помещениях с повышенной влажностью (например, на кухне)

Приборы для принудительной вентиляции:

Вытяжные вентиляторы. В частном доме можно вмонтировать его в стену или форточку. Лопасти вентилятора осуществляют тягу воздуха из комнаты во внешнюю среду.

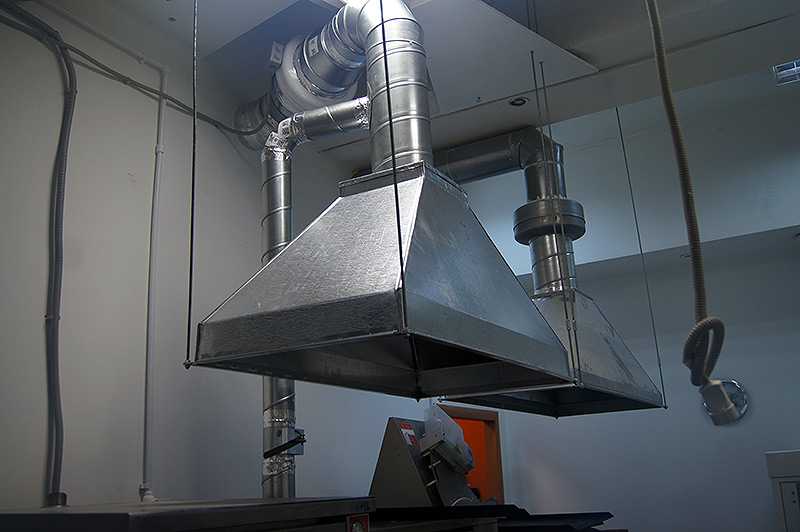

Вытяжка. Незаменимый аксессуар для устранения неприятных запахов, газа и влаги в кухне. Устанавливают вытяжки над плитой. Можно соединить отводы вытяжки с улицей через стену или окно.
Приточные клапаны. Приток чистого воздуха обеспечит нормальную циркуляцию воздуха в жилом помещении. Есть стеновые и оконные приточные клапаны. Стеновые приборы очень просто установить своими руками. Чтобы входящий воздух зимой не был холодный, клапаны рекомендуют устанавливать за отоплением.

Приточные клапаны работают самостоятельно. Для вытяжек и вентиляторов нужен источник напряжения.

Стоимость вентиляционного оборудования зависит от мощности и производителя. Можно выбрать доступные по цене приборы. Установка новой вентиляции в доме обойдется хозяевам дорого из-за заглушки старой системы и монтажа новой. Расчет и работы проводят только профессионалы. В многоэтажном доме решение о заглушке вентиляции должно приниматься коллективно. Нарушать работу системы только на одном участке нельзя.

На первом этапе работ специалисты рассчитывают количество отверстий и замеряют параметры сечений. Только после этого начинают блокировать работу домашней вентиляционной шахты.

Избегайте сырости в доме. Конденсат может образовываться в вентиляции по целому ряду причин. Бороться с проблемой можно несколькими способами – утеплить, отвести или заглушить. Утепление и отвод конденсата можно сделать своими руками. Заглушка вентиляционной шахты проводится правильно только профессионалами. Механические приборы предотвратят застой воздуха, появление сырого запаха и образование плени на стенах.

способы сбора и удаления воды из вытяжки

Вы обустроили вентиляционную систему, но в доме все равно нечем дышать, да еще и сыро? Значит, пора подумать, как избавиться от конденсата в трубе вентиляции и не допустить его образования в дальнейшем. Согласитесь, лучше решить проблему сразу, чем долго терпеть дискомфорт.

Мы подскажем, что предпринять, чтобы не пришлось тратить деньги на замену вентиляционных труб и борьбу с плесенью в жилых комнатах. Из предложенной нами статьи вы узнаете, как лучше предупредить и исключить выпадение конденсата. Самостоятельным домашним умельцам помогут наши рекомендации.

Содержание статьи:

Что такое конденсат и какой вред он приносит?
Удаление конденсата за пределы вентканалов
Требования к теплоизоляционным материалам
Допустимые теплоизоляционные варианты
Особенности утепления воздуховода изнутри
Порядок монтажа теплоизоляции снаружи
Борьба с конденсатом на примере
Устройство новой вентиляционной системы
Выводы и полезное видео по теме

Что такое конденсат и какой вред он приносит?

В воздушных массах в парообразном состоянии присутствует вода. При охлаждении пар преобразуется в жидкую воду и оседает на внутренних поверхностях воздуховодов в виде капель, которые могут стекать, образуя ручейки и лужицы.

Причины образования конденсата:

ошибки при проектировании и монтаже системы вентиляции;
повышенная влажность в помещениях;
близость водоемов;
большой перепад температур внутри и снаружи дома.

Вызывать озабоченность должны не только лужи на полу, но и ржавчина на трубах, уменьшение притока свежего воздуха, скопление влаги в стенах и перекрытиях, сквозь которые проложены воздуховоды.

Конденсат в системе вентиляции приводит к повышению влажности воздуха в самом доме с такими эффектами, как запотевание окон

Конденсат – источник сырости в доме. Он служит почвой для развития плесени и других микроорганизмов, которые негативно влияют на здоровье человека. Под действием вентиляционного конденсата разрушаются металлические воздуховоды. Даже бетонные стены могут «ощутить» не себе пагубное воздействие повышенной влажности.

Удаление конденсата за пределы вентканалов

Сбор конденсата в вертикальных и наклонных участках воздуховодов выполняется в их нижней части. На горизонтальных воздуховодах сбор конденсата можно организовать практически в любом месте, кроме участков, проложенных в стенах.

В устанавливается раструб-тройник таким образом, чтобы отвод был направлен вниз. Отвод оснащается специальной емкостью – конденсатосборником.

Можно найти в свободной продаже конденсатосборники для вентиляции разных видов. Они отличаются по конструкции и материалам изготовления. Могут быть прозрачными, что облегчает контроль за наполнением, но чаще изготавливаются из нержавеющей или оцинкованной стали.

Емкости с закручивающейся крышкой при заполнении конденсатом опорожняют вручную, что не всегда удобно. Тем более что при температуре наружного воздуха -20º С и ниже конденсат образуется особенно обильно и емкость заполняется за короткий период времени.

Перед установкой емкости для сбора конденсата определяют нижнюю точку в системе воздуховодов, но при их горизонтальном расположении монтаж конденсатосборника возможен практически в любом удобном месте

В таком случае хорошим вариантом будет конусный конденсатосборник-лейка. К нему легко присоединить шланг и выводить конденсат в канализацию. Если необходимо организовать отвод жидкости в труднодоступном месте, также используется модель с лейкой.

При организации сбора и отвода учитывают конфигурацию вентиляционной системы. При множественных поворотах труб придется установить не один, а несколько конденсатосборников.

Собрать и удалить конденсат помогают и сорбенты – удерживающие влагу вещества. Они имеют вид кассет и устанавливаются в фильтрационный участок приточного воздуховода. Периодически сорбент необходимо извлекать для просушки, после которой он вновь готов для использования.

Удаление конденсата рассматривается как временная мера, в первую очередь из-за возможности образования ледяных пробок в зимний период. Кардинально решить проблему помогает утепление ветканалов.

Требования к теплоизоляционным материалам

Для утепления воздуховодов в системе вентиляции требуются материалы, обладающие следующими свойствами:

низкая теплопроводность;
паронепроницаемость;
огнестойкость;
шумопоглощающая способность;
биостойкость.

Коэффициент теплопроводности является самым важным параметром теплоизоляционного материала.

Даже при правильном монтаже всех элементов системы вентиляции отвод конденсата не всегда эффективен, так как возможно его замерзание и образование ледяной пробки

Второй по важности показатель – паропроницаемость. Многие материалы, используемые для утепления вентиляции, обладают способностью выпускать скопившуюся под ними влагу при превышении предельного для них напряжения.

Заполняя поры материала, влага увеличивает его теплопроводность, тем самым снижая эффективность утепления. Чтобы этого не происходило, поверх теплоизолятора монтируется гидроизоляционное покрытие — мембрана, способная пропускать пар наружу, запирая ему доступ внутрь.

От огнестойкости зависит, насколько теплоизоляция будет пожаробезопасной. Всего существует 6 классов огнестойкости.

Для воздуховодов необходим утеплитель нулевого класса, то есть имеющий самую высокую огнестойкость, а значит, наиболее пожаробезопасный. При многослойной теплоизоляции и выполнении ряда дополнительных условий допускается использование материалов первого класса огнестойкости

Проходя по воздуховодам воздушный поток создает шумы. В системах принудительной вентиляции также шумит и вибрирует работающий вентилятор. Чтобы шумы и вибрации не передавались через жесткие конструкции и не распространялись по жилым помещениям, используют демпфирующие устройства и прокладки.

Но и большинство теплоизолирующих материалов обладают звукоизоляционными свойствами и помимо своей основной функции помогают защищать дом от неприятных акустических эффектов.

Минеральная вата является одним из наиболее популярных теплоизоляционных материалов в малоэтажном строительстве и используется в том числе для утепления воздуховодов

Используемые материалы не должны быть благоприятной средой для жизнедеятельности насекомых, плесневых грибков, вызывающих гниение бактерий и других вредоносных микроорганизмов.

Проникая по воздуховодам в жилые помещения, они могут вызывать заболевания, а также повреждают сам материал, из-за чего может потребоваться его преждевременная замена. Существуют микроорганизмы, продукты жизнедеятельности которых настолько агрессивны, что способны прожечь стальные листы толщиной 1,5 мм.

Используемые в обустройстве вентиляционных коммуникаций материалы обязаны соответствовать санитарно-гигиеническим нормам. Утеплитель не должен выделять вещества, опасные для человека и окружающей среды. Под экологичностью подразумевается отсутствие угрозы засорения природной обстановки в ходе утилизации.

Допустимые теплоизоляционные варианты

Вышеперечисленным требованиям отвечают многие минераловолокнистые материалы, полимеры углеводородов, пеноэластомеры, включая:

минеральную вату;
поливинихлорид;
пенополистирол;
полиуретан.

Пеноэластомеры получают путем экструдирования и вулканизации. Они имеют пористую структуру, причем поры пузырьковые, то есть закрытые, что уменьшает влагопоглощение и делает их паронепроницамыми. Путем полимеризации углеводородов получают такие утеплители как полиуретан и поливинилхлорид.

Теплоизоляторы поставляются в продажу в виде рулонов, листов (матов), полых цилиндров (скорлупы). Рулонные материалы и скорлупа подходят для теплоизоляции труб и круглых воздуховодов. Прямоугольные воздуховоды можно утеплить листовым материалом.

Воздуховод утепляют на всех участках, расположенных в неотапливаемых помещениях и особого внимания требуют вентканалы проходящие через стены, перекрытия и кровлю

Листовые и рулонные утеплители обладают высокой гибкостью, им легко придать необходимую форму, одна сторона у них может быть гладкой. Благодаря совокупности этих свойств монтаж теплоизоляции значительно облегчается. Многие материалы не только огнестойкие, но и самогасимые, что повышает пожарную безопасность.

Утеплитель выбирают с учетом условий среды, в которой он будет использоваться, включая рабочую температуру. Для средней полосы России для утепления вентиляционных систем подходят материалы способные выдерживать температуру окружающей среды в диапазоне от -30° С до 60° С.

В качестве гидроизоляционной защиты применяются полиэтиленовая (ПЭ) пленка и поливинилхлоридная (ПВХ) мембрана. От внешних повреждений утепленные вентканалы закрывают коробами, обшитыми доской, фанерой или алюминиевыми листами.

Особенности утепления воздуховода изнутри

Утеплять нужно все воздуховоды, находящиеся вне отапливаемых помещений, включая участки в стенах. Возможно утепление как наружных, так и внутренних поверхностей воздуховодов.

Если утепление выполняется с внутренней стороны, уже на стадии проектирования предусматривают увеличение сечения воздуховода в соответствии с толщиной теплоизоляционного слоя. В противном случае снизиться его пропускная способность.

Волокна минваты упрочняют с помощью клеящих составов. Это необходимо, чтобы предотвратить отслаивание волокон под действием струи воздуха. Используемый для этой цели клей не должен влиять на уровень огнестойкости утеплителя и на его экологичность.

Для того чтобы не снижались аэрационные свойства вентиляционного канала, утепление изнутри лучше провести по схеме «труба-в-трубе». Так сооружают сэндвич трубы для дымоходов. Если нет времени и желания их делать самостоятельно, можно купить в готовом виде

Укладываемая с внутренней стороны теплоизоляции не должна увеличивать аэродинамическое сопротивление, замедляя движение воздушных масс. То есть необходимо сделать ее поверхность гладкой.

Из-за дополнительных требований к внутренней теплоизоляции ее использование зачастую нецелесообразно. В том числе если утеплять приходится уже построенную систему вентиляции с заданным сечением воздуховодов. В таких случаях воздуховоды утепляют снаружи.

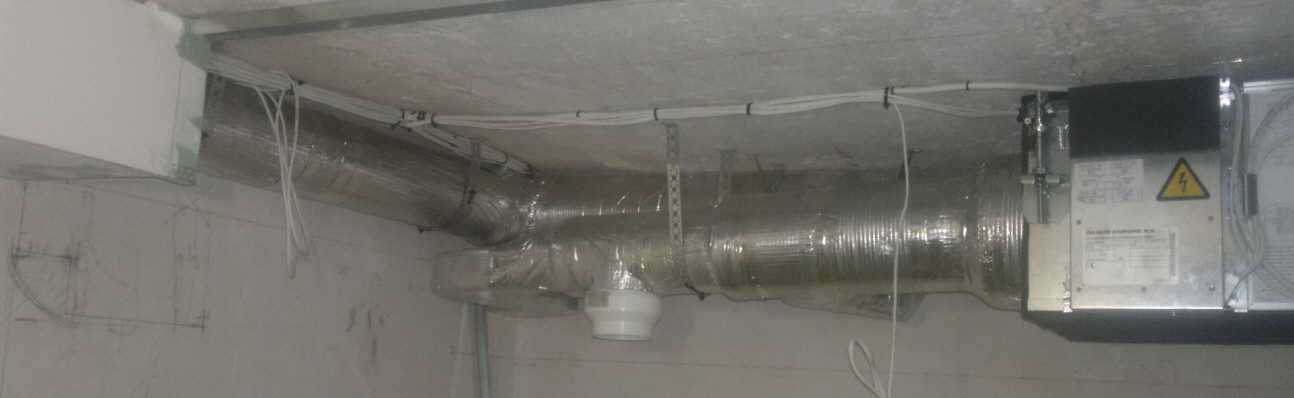

Порядок монтажа теплоизоляции снаружи

Наиболее экономичный теплоизоляционный материал для частного дома – проверенная временем минеральная вата. Она поставляется в виде рулонов различной ширины и может иметь один или два внешних фольгированных слоя.

Теплоизоляционный материал устанавливается на вентиляционную трубу внахлест, чтобы не оставалось незащищенных участков, места стыков поверху проклеиваются скотчем

При определении толщины теплоизоляционного слоя ориентируются на СНиП 2. 04.14–88. Теплотехники выполняют сложные расчеты с учетом диаметров труб, коэффициента теплопроводности применяемого теплоизоляционного материала.

Учитывают среднегодовую температуру воздуха и даже возможные теплопотери через стыки и крепления, а также другие параметры, большинство из которых можно найти в справочниках и вышеуказанных СНиП.

Если говорить конкретно про минеральная вату, то при утеплении вентиляционных систем в частных домах, расположенных в средней полосе России, обычно используют рулонный материал толщиной 100 мм. Можно купить минвату толщиной 50 мм и обернуть трубу два раза.

Чтобы определить нужную ширину утеплителя, замерьте диаметр трубы, к полученному значению прибавьте толщину минваты, умноженную на два. Полученную сумму умножьте на 3,14 (число Пи).

Приступая к работе, заранее подготовьте резиновый шпатель, строительный нож, степлер, алюминиевый скотч шириной 7-8 см, маркер и измерительные инструменты – угольник, линейку и рулетку (лучше металлическую). Обязательно надевайте защитную одежду.

Для работы под открытым небом выбирают день без осадков. В противном случае минвата может промокнуть. Рулон разворачивают, размечают и разрезают, чтобы получить отрезок нужно размера. По краю фольгу отделяют, чтобы трубу можно было обернуть минватой внахлест и фольгированным слоем прикрыть соединительный шов.

В труднодоступных местах применяется современный вид теплоизолятора – так называемая скорлупа, которую необходимо подбирать с учетом наружного диаметра трубы

Затем соединительный шов с шагом в 10 см фиксируется с помощью степлера и по всей длине проклеивается скотчем. Для фиксации утеплителя к трубе используются как специальные крепежные элементы, так и обычная проволока.

Для защиты стыков воздуховодов утеплитель раскраивается на фрагменты соответствующей формы и размеров. Не забудьте перед утеплением очистить трубу от загрязнений.

Утепление можно выполнить и с помощью сегментных утеплителей. Монолитный кожух имеет форму трубы и нанизывается на воздуховод. Применяется преимущественно во время монтажа вентиляционной системы «с нуля».

Измерив геометрические параметры воздуховода, подбирают кожух, подходящий по размерам и натягивают его по всей длине трубы. Поверх наматывают фольгу и фиксирую ее хомутами из нержавеющей стали или меди.

Сборно-разборная скорлупа состоит из двух полуцириндров, которые прикладываются к трубе с двух сторон и фиксируются. На проходящих в стене участках трубу сложно обернуть в рулонный утеплитель, а надеть скорлупу намного проще. Сборно-разборная скорлупа может быть надета на уже действующий воздуховод.

Борьба с конденсатом на примере

Рассмотрим конкретную ситуацию. В одноэтажном частном доме имеется система вентиляции, которая обеспечивает воздухообмен в санузле и кухне. К этим помещениям подведены металлические вентиляционные трубы.

Они проложены по чердаку с последующим выходом на кровлю. При суточных температурных колебаниях в трубах образуется конденсат. Но особенно его большое количество наблюдается зимой, когда с вытяжки капает вода, собираясь в лужицу.

Чердаки обычно не отапливаются, поэтому вентиляционные трубы, проложенные в этом помещении, нуждаются в утеплении по всей своей длине

Проблема решается комплексно. Выполняется утепление вытяжной и приточной трубы. Трубы утепляются, начиная от входа в потолок и до выхода наружу. На участках, проходящих по неотапливаемому чердачному помещению, трубы утепляются рулонной минватой толщиной 70-100 мм.

В местах прохода через потолок и перекрытие используется скорлупа. В нижней точке устанавливается тройник с конденсаторосборником.

Если вентканалы проходят не через кровлю, а через стену, с помощью скорлупы утепляется участок в стене. Снаружи дома на вентиляционную трубу устанавливают тройник 90 градусов, монтируют конденсатосборник и зонт (дефлектор).

Устройство новой вентиляционной системы

Из-за ошибок в проектировании и монтаже, при использовании некачественных труб все меры борьбы с конденсатом могут оказаться напрасными.

В таком случае экономически целесообразно заглушить старую и обустроить новую вентиляционную систему, которая бы справлялась со своими функциями по удалению загрязненных и подаче свежих воздушных масс.

Проектирование осуществляется только после анализа воздухообменных процессов и расчетов в соответствии с нормативами, указанными в СНиП, исходя из особенностей вентилируемых помещений и числа жильцов. Возможно, придется отказаться от естественной вентиляции в пользу принудительной с изменением конфигурации вентканалов и установкой оборудования для подогрева приточного воздуха.

Выводы и полезное видео по теме

Как определить, образуется ли конденсат в воздуховодах:

Вывод конденсата из вентиляционной системы в канализацию:

Установка конденсатосборников в сочетании с утеплением вентиляционных труб решает одновременно несколько задач. Снижается интенсивность образования конденсата.

То небольшое количество влаги, которое все-таки может сконденсироваться на поверхности воздуховода, быстро выводится за его пределы, не успевая причинить вред. Сокращается уровень шума и вибраций, что особенно заметно в системах принудительной вентиляции. В итоге микроклимат нормализуется, дом становится более комфортным для проживания.

У вас есть собственный опыт борьбы с конденсатом в вентиляционных трубах на даче или в загородном доме? Вам известны технические нюансы его отвода или предотвращения, которыми стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии, размещайте фотоснимки, задавайте вопросы в расположенном ниже блоке.

Сливы и ловушки для конденсата – Основы HVAC

Опубликовано 24 ноября 2019 г. 24 ноября 2019 г. by Jesse

Неправильное улавливание конденсата может привести к значительному материальному ущербу. Необходимо, чтобы дренажная линия была установлена правильно, чтобы избежать ущерба жилому дому или бизнесу.

Змеевики испарителя устанавливаются таким образом, чтобы воздуходувка проталкивала или втягивала воздух через змеевик. Давление, как положительное, так и отрицательное, приложенное к змеевику, также равно давлению, прикладываемому к дренажной линии, соединенной с дренажным поддоном змеевика испарителя.

Когда воздух проталкивается через змеевик, считается, что он находится под положительным давлением. Поскольку змеевик находится под избыточным давлением, дренажная линия также будет находиться под избыточным давлением.

Когда воздух проходит через змеевик, считается, что он находится под отрицательным давлением. Поскольку змеевик находится под отрицательным давлением, дренажная линия также будет находиться под отрицательным давлением.

Идея сифона для слива конденсата заключается в том, чтобы использовать вес воды для предотвращения всасывания потока воздуха, создаваемого воздуходувкой (отрицательное давление) в змеевик испарителя, или от выталкивания (положительное давление) из змеевика испарителя. дренажная линия во время работы.

Змеевик испарителя с избыточным давлением

Когда воздуходувка дует на змеевик испарителя, считается, что змеевик находится под избыточным давлением.

Поскольку воздуходувка создает положительное давление, перемещая воздух по змеевику и воздуховоду, оно создает отрицательное давление, вытягивая воздух через обратную сторону.

Змеевик избыточного давления чаще всего сочетается с газовой/мазутной печью. Размещение змеевика испарителя перед теплообменником печи может привести к преждевременному выходу из строя теплообменника из-за повреждения змеевика испарителя влагой.

Поскольку линия конденсата избыточного давления находится под избыточным давлением, любой конденсат, остающийся в поддоне, выталкивается через дренажную линию с ловушкой или без нее.

Недостатком отсутствия ловушки на линии слива конденсата с избыточным давлением является незначительная потеря эффективности воздуха, проталкиваемого через линию слива, а не направляемого в кондиционируемое помещение. Добавление ловушки уменьшает эти потери, поскольку вес воды действует как барьер.

Важно отметить, что выпускная сторона сифона должна быть ниже входной, иначе вода будет скапливаться после заполнения сифона.

Змеевик испарителя с отрицательным давлением

Использование сливной ловушки становится очень важным, если у вас есть змеевик испарителя с отрицательным давлением. Когда воздуходувка прогоняет воздух через испаритель, он создает отрицательное давление на змеевике и положительное давление на воздуховоде.

Змеевик испарителя с отрицательным давлением наиболее знаком с тепловыми насосами и системами только охлаждения, которые обычно устанавливаются на чердаках.

Отрицательное давление, приложенное к змеевику, не позволит конденсату из поддона вытечь через слив, пока не отключится вентилятор. К этому времени в поддоне может быть слишком много конденсата, чтобы дренажная линия могла справиться, или, что еще хуже, поддон может переполниться еще до того, как вентилятор отключится.

Воздух, всасываемый через слив, может даже разбрызгивать конденсат через воздуховоды, вызывая повреждение конструкции или близлежащих электрических компонентов.

Не установлен дренажный сифон, создающий отрицательное давление в дренажной трубе. Использование дренажного сифона позволяет конденсату стекать естественным путем или общий сток, такой как высокоэффективная печь и змеевик испарителя переменного тока.

Крайне важно, чтобы вентиляционное отверстие было установлено после ловушки, иначе ловушки как будто не существует вовсе.

Неправильное расположение вентиляционного отверстия делает использование сифона ненужным. Вентиляционное отверстие добавлено после дренажного сифона для правильной прокладки дренажной линии.

Дренажный трубопровод должен иметь уклон 1/4″ на фут в сторону места слива без провисания. Каждый раз, когда у вас есть несколько ловушек на одной дренажной линии, у вас есть двойная ловушка, включая провисшие дренажные линии, поскольку они могут действовать как дренажная ловушка.

Как только вода вытекает из первой ловушки, чтобы заполнить вторую ловушку, столб воздуха блокируется между ними. Воздух весит меньше воды и поднимается вверх, что останавливает поток конденсата из первой ловушки.

Если вы добавите вентиляционное отверстие между двумя ловушками, воздух будет выходить, и конденсат будет стекать.

Общие рекомендации

Удаляйте конденсат в подходящее место. Не сливайте воду на пешеходную дорожку, везде, где есть вероятность замерзания линии, или вокруг фундамента строения.
Использование дренажной линии диаметром 3/4″ снижает вероятность засорения дренажной системы, что может привести к порче имущества или повреждению устройства.
Добавьте средство для очистки, доступное без разрезания дренажной линии.
Поддержите сливную линию ремнями, чтобы она не провисала и не качалась.
Добавьте уклон не менее 1/4″ для горизонтальных участков, чтобы обеспечить дренаж.
Добавьте вентиляционное отверстие после вентиляционного отверстия и перед общим сливом.

Очистка сливного трубопровода и дренажных ловушек

Важно отметить, что у любого прибора, оснащенного реле давления, шланги должны быть сняты с переключателя, чтобы избежать повреждения диафрагмы переключателя при продувке или вакуумировании дренажной линии или конденсата. ловушка.

Существует ряд спреев высокого давления или азота, которые можно использовать для быстрой очистки стока. Самый распространенный способ — просто продуть слив вручную или использовать вакуум, чтобы высосать все из системы.

Продувка дренажа устранит засоры, но после этого всегда следует промывать линию, чтобы удалить оставшуюся грязь, иначе линия может довольно быстро снова засориться.

Продувка дренажной линии

Для продувки дренажной линии требуется только кусок шланга насоса для конденсата диаметром 3/8″ и немного изоленты для уплотнения внутри ПВХ.

После установки заблокируйте попадание воздуха в сифон конденсата прибора, если это применимо, и выдуйте мусор из дренажной линии.

Вентиляционные отверстия для слива конденсата

Форум
Обратитесь за помощью к нашим профессионалам-владельцам — НИКАКИХ советов по самостоятельному изготовлению не будет.
AOP Жилой HVAC
Вентиляционные отверстия для слива конденсата

Согласие на использование файлов cookie
Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений
Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:
- Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
- Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
- Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!
Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

06.05.2006, 19:37
#1
Требуются ли вентиляционные отверстия на линиях слива конденсата для надлежащего отвода конденсата?
Ответить с цитатой
07. 05.2006, 06:44
#2
вентиляция

york,
хорошая конструкция трубопроводов для конденсата требует вакуумного разрыва (воздушного зазора) в месте сброса конденсата в канализационную систему. Другими словами, конденсат не должен жестко поступать в dwv.
без вентиляции. как таковой, требуется на самом трубопроводе конденсата, в отличие от санитарных стоков, которые должны быть вентилируемыми, чтобы предотвратить сифонирование на сифонах и возможное смятие канализационной трубы из-за возможного отрицательного давления, создаваемого при отсутствии вентиля.
[Отредактировано re2ell 07. 05.2006 в 05:48]
Ответить с цитатой
07.05.2006, 22:31
#3
Если соединение конденсата в блоке находится под отрицательным давлением, и вы подводите конденсатоотводчик к сливу где-то по трубе, а он не просто выходит из конденсатоотводчика и сливается напрямую, как в случае установки на крыше, тогда да.
Если у вас есть блок с отрицательным давлением на змеевике, и вы строите ловушку на выходе, как положено, то вы должны установить воздушную ловушку или открыть ее в атмосферу с левой стороны ловушки, где она соединяется с дренажная линия.
Без t воздух не может попасть в линию, чтобы конденсат мог стекать по линии. Если у вас была сильная смола на дренажной линии, и она была достаточно большой, вы могли бы обойтись без каких-либо проблем, потому что воздух попадал бы в линию в точке, где вода выходит из линии. В противном случае в обычных ситуациях, если у вас есть низкая точка или небольшой шаг, которые можно достичь без отверстия для воздуха на левой стороне ловушки, ловушка бесполезна. При отрицательном давлении в агрегате, несмотря на наличие сифона, вода будет удерживаться в линии, что приведет к неправильному ее сливу.
По сути, всякий раз, когда вам нужно проложить дренажную линию от ловушки к блоку, работающему в отрицательном направлении, всегда устанавливайте его открытым для атмосферы с одной стороны, подсоединенным к ловушке с другой стороны и подсоединенным к дренажной линии с другой стороны. другой. Если я отвожу сифоны и дренажи от любого устройства, положительного или отрицательного, я всегда делаю это в этой конфигурации и устанавливаю соединение после сифона, чтобы при необходимости его можно было снять и очистить. При наличии дренажного выхода с избыточным давлением дренажный трубопровод становится менее критичным из-за того, что давление воздуха из агрегата выталкивает воду из агрегата.
Ответить с цитатой
07.05.2006, 22:33
#4
Спасибо, что прояснили это для меня, ребята!
Ответить с цитатой
07. 05.2006, 23:04
#5
Двойной пост Упс.
[Отредактировано техником ga 07.05.2006 в 22:07]
Ответить с цитатой
07.05.2006, 23:05
#6
Я ни в коем случае не буду устанавливать ловушку на (тепловой насос/отрицательное давление), если длина стока превышает 10 футов по горизонтали или вертикали. Если вы сливаете конденсат в конденсатный насос (вода в бассейне насоса обеспечивает ЛОВУШКУ). Хотя мне бы понравилось, если бы установщики настаивали на трате времени и трубы, потому что я делаю много MOOLAA, вырезая эти бесполезные ловушки.
Кстати, никогда и ни при каких обстоятельствах линия конденсата не должна быть слита в какую-либо линию сточных вод или серую воду.
ПЕРИОД!
Если вы не хотите умереть от болезни Легионов Эйрс…
[Отредактировано техником ga 07.05.2006 в 22:09]
Ответить с цитатой
07.05.2006, 23:15
#7
Боже мой, RE2ell вы, должно быть, выбыли из класса в тот день, когда они сказали, не сливайте конденсатную воду в НЕОБРАБОТАННУЮ КАНАЛИЗАЦИЮ! . .. Потому что это кого-нибудь убьет!!!!!!!!!
Bactirum может жить в воздухе или в воде, ловушка не является какой-то воображаемой стеной из воды, она только разрушает ВАКУУМ воздуха!!
Модератор Пожалуйста, позвольте мне дать пощечину этому человеку, поэтому наша индустрия находится в упадке….
Ответить с цитатой
07.05.2006, 23:34
#8
Первоначально отправлено техником ga
Боже МОЙ, RE2ell вы должны быть отложены из класса в тот день, когда они сказали, не сливайте конденсат в НЕОБРАБОТАННУЮ КАНАЛИЗАЦИЮ!. ..Потому что это кого-нибудь убьет!!!! !!!!!
Bactirum может жить в воздухе или в воде, ловушка не является какой-то воображаемой стеной из воды, она только разрушает ВАКУУМ воздуха!!
Модератор Пожалуйста, позвольте мне дать этому человеку пощёчину, из-за чего наша индустрия в руинах….
Правильно это или нет, правильно или неправильно, каждый из нас имеет право на свое мнение. Если вы не согласны с идеей плаката, не стесняйтесь возражать, но давайте будем вести себя вежливо.
Ответить с цитатой
07.05.2006, 23:34
#9
GA успокойся и перечитай его пост. Он сказал то же, что и вы, в том, что трубу никогда нельзя прокладывать напрямую в канализацию. Необходим воздушный зазор, например, линия слива конденсата над трапом в полу или другим стоком. Линия отвода конденсата не может быть напрямую подсоединена к дренажу, но в конечном итоге она должна сливаться в него.
Ответить с цитатой
07.05.2006, 23:57
#10
Я извиняюсь
Благодаря Злу, я потерял голову. Друг друга. Я связал меня с супругом, а причиной болезни были Легионы Эйрес;
Я немного сошел с ума от своего рокера!
Пожалуйста, примите мои извинения,
RE2ell
С уважением,
Джошуа Джонс
Ответить с цитатой
08.05.2006, 00:12
#11
человек с характером

Первоначально отправлено gaтехником
Прошу прощения
Благодаря Злу, я потерял голову. Друг друга. Я связал меня с супругом, а причиной болезни были Легионы Эйрес;
Я немного сошел с ума от своего рокера!
Пожалуйста, примите мои извинения,
RE2ell
С уважением,
Джошуа Джонс
Джошуа,
у вас хороший характер, извинения полностью приняты и оценены, спасибо
Ответить с цитатой
08.05.2006, 03:30
#12
У меня есть подвал.
