Разбираемся, как выбрать угол для крыши из профнастила.

Выбор уклона для кровли из профлиста — очень важное дело. От него многое зависит: например, величина полезного пространства в мансарде. Но нельзя просто взять и сделать понравившийся угол. Здесь нужен хороший расчёт и проект.

Разберёмся, какие типы уклонов существуют, в чём их преимущества и недостатки, а также какие факторы влияют на выбор угла для кровли из профлиста.

Каков минимальный угол?

Согласно СНиП II-26-76, в жилых постройках минимальный угол для кровли из профлиста должен быть не менее 10°. А минимальный уклон кровли из профлиста для односкатной крыши должен составлять не менее 8° — такие кровли чаще всего встречаются в промышленных постройках.

В СНиП II-26-76 также указано, какой должен быть оптимальный уклон для крыши из профнастила. Он составляет 20°. В этом случае кровля гораздо более надёжно защищена от протечек.

Следует признать, что строители в редких случаях возводят кровли из профнастила с уклоном ниже минимального. Чаще всего это временные постройки и инверсионные кровли. В этом случае используют профлист с самой большой несущей способностью. О выборе такого профлиста мы уже писали.

Какие уклоны бывают?

Разные строители относят кровли к плоским или крутым по-разному. У кого-то выше 20° — уже крутая, а у кого-то нет. Но чаще всего встречается именно такая классификация:

• Плоские кровли — меньше 5°.
• Малоуклонные кровли — от 5° до 30°.
• Крутоуклонные кровли — более 30°.

Эти цифры больше относятся к частному домостроению. В хозяйственных и промышленных постройках нечасто встретишь кровлю из профлиста с уклоном более 30°.

ОБРАТИТЕ ВНИМАНИЕ: согласно СНиП II-26-76, использовать профнастил на плоских кровлях в качестве верхнего кровельного покрытия НЕЛЬЗЯ! Его можно лишь положить в качестве нижнего слоя — так сказать, основания. Но при этом профнастил обязательно должен быть несущим! Поэтому, разбирая дальше особенности плоских кровель, мы будем опираться именно на этот факт.

В чём плюсы и минусы кровель с разным уклоном?

Мы указали разные типы наклонов для кровли из профнастила, но у каждого есть свои достоинства, недостатки и особенности. Разберёмся в них.

Плоские кровли: менее 5°

Преимущества:

• Высокая устойчивость к ветру. Плоские кровли гораздо более аэродинамичны, чем крутые. Ветер их огибает, поэтому почти нет риска, что он опрокинет крышу.
• Нет конька. Как говорится, нет конька — нет проблем! На плоских крышах не устанавливают конёк, поэтому вам не придётся испытывать проблем с его монтажом.

Недостатки:

• Высокая снеговая нагрузка. В снежных районах осадки зимой будут скапливаться на таких кровлях. Крыша будет испытывать большие нагрузки.
• Зимой надо чистить. Исходя из предыдущего пункта, владельцу дома с плоской кровлей скорее всего придётся не раз чистить крышу от снега зимой.
• Отсутствие мансарды. Если у вас плоская крыша, то вы сможете надстроить мансардный этаж, но тогда ваша кровля станет скатной.

Особенности:

• Используйте профнастил исключительно как основание для верхнего кровельного покрытия.

Какой профнастил подойдет:

• Строители рекомендуют использовать для плоских кровель только несущий профнастил — он начинается с буквы «Н» в названии. Варианты от Компании Металл Профиль: Н-60, Н-75, Н-114.

Малоуклонные кровли: 5-30°

Преимущества:

• Малая вероятность протечки. У таких кровель возможность, что крыша протечёт, гораздо ниже, чем у плоских. Вода будет скатываться вниз, не задерживаясь надолго. Но строители всё же рекомендуют делать герметизацию швов при уклонах до 12°.
• Средняя устойчивость к ветру. Такие кровли обладают достаточной устойчивостью к ветру. Да, он пытается опрокинуть и приподнять крышу, но, если это не ураган, то у него ничего не получится.
• Можно сделать чердак. Пространство под кровлей можно будет использовать как мансарду или чердак. Разве что полезного пространства в нём будет не очень много.

Недостатки:

• Средняя снеговая нагрузка. Если выпадет слишком много снега, то снежная шапка сможет продавить такую кровлю.
• Зимой надо чистить. Как и в случае с плоской кровлей, владельцу дома с малоуклонной крышей придётся очищать скопившийся снег.
• Увеличенный расход материала. Малоуклонные кровли могут быть и двускатными, и даже вальмовыми. Поэтому на них потребуется больше профлиста, чем на плоские.

Особенности:

• Чем больше угол, тем меньше нужно делать нахлёст профлиста. Для малоуклонных крыш строители рекомендуют делать горизонтальный нахлёст 15-20 см, а на вертикальный допускается одна гофра.

Какой профнастил подойдет:

• На кровлях с уклоном 5-8° строители рекомендуют использовать несущий профнастил Н-60 и Н-75. Но если уклон 8-30°, то подойдут также универсальные профлисты. У Компании Металл Профиль это МП-18, МП-20, МП-35, НС-35.

Крутоуклонные кровли: более 30°

Преимущества:

• Крайне малая вероятность протечки. Вода на кровлях из профнастила с таким уклоном просто не успевает просочиться в стыки — она скатывается вниз под силой тяжести. Дополнительная герметизация не нужна.
• Можно сделать мансарду. При таком наклоне под кровлей можно сделать комфортную мансарду или вместительный чердак. Полезного пространства будет много.
• Малая снеговая нагрузка. Снег, как и вода, под действием своего веса будет просто спадать с кровли под таким уклоном.

Недостатки:

• Повышенные ветровые нагрузки. Сильные порывы ветра попытаются опрокинуть кровлю с крутым уклоном. Поэтому на профлист будет действовать дополнительная нагрузка.
• Большой расход материала. На кровли из профлиста с крутым уклоном уходит больше всего материалов. Разница по сравнению с плоскими крышами может доходить до двух раз.
• Сложный монтаж. Из-за большого наклона монтажникам будет неудобно устанавливать профлист на обрешётку.

Особенности:

• Такие кровли меньше остальных требовательны к нахлёсту профлиста. Здесь хватит порядка 10-15 см горизонтального нахлёста и одну гофру вертикального.

Какой профнастил подойдет:

• Для кровель с крутым уклоном можно подобрать гораздо больше видов профнастила. Если речь идёт о продукции Компании Металл Профиль, то строители рекомендуют: С-21, С-44, МП-10, МП-18, МП-20, МП-35, НС-35.

​

Что влияет на выбор угла кровли?

Выбирать угол для кровли из профлиста по принципу «хочу вот такую» — неправильно. Нужно учитывать сразу несколько факторов, из-за которых крутая или плоская кровли могут вам совсем не подойти. Вот, что влияет на выбор уклона для кровли из профлиста:

• снеговая нагрузка;
• ветровая нагрузка;
• тип чердачного помещения.

Разберёмся, как именно влияют эти факторы на вашу кровлю.

Ветровая нагрузка

Климатические особенности везде разные. Где-то ветер совсем слабый, а кое-где дует очень сильно. И он по-разному влияет на кровли с разным углом. Если упростить, то ветер старается опрокинуть крыши с крутым уклоном и приподнять плоские. Но сила ветра везде разная.

Ветровая нагрузка варьируется от незначительных 24 кг/м2 до внушительных 120 кг/м2. В последнем случае это очень серьёзная нагрузка на кровлю. Вот какие рекомендации дают в СНИП по поводу наклона для кровли из профнастила в регионах с разной ветровой нагрузкой:

• При средней ветровой нагрузке рекомендуется делать скаты под углом 35-45°
• При сильной ветровой нагрузке лучше установить угол кровли порядка 15-25°.
• Также в регионах с сильным ветром не рекомендуется ставить плоские кровли — их может сорвать.

Снеговая нагрузка

Не менее важен параметр снеговой нагрузки, который в разных регионах сильно отличается. Например, в Норильске выпадает порядка 500 килограммов снега на один квадратный метр! Это примерно как поставить на кровлю взрослую лошадь. Вряд ли кому-то захочется так делать.

Но всё вышеописанное касается плоской поверхности. На кровлях с крутым уклоном снег задерживается меньше и просто спадает вниз. Поэтому строители рекомендуют в регионах с серьёзной снеговой нагрузкой делать уклон для кровли из профлиста порядка 45°.

Учтите, что снег начинает скапливаться на кровле уже при наклоне 30°.

Важный момент: исходя из практики, на кровлях из профнастила с уклоном 60° и более снег не задерживается вовсе.

Тип чердачного помещения

Ещё один важный фактор — тип помещения, которое вы хотите сделать под крышей. Здесь всё подчиняется одному простому правилу: чем меньше угол кровли, тем меньше полезного пространства получите.

Но нужно также учитывать и высоту конька. Ведь, например, крышу под углом 30° можно сделать как с высотой 3 метра, так и с высотой 1,5 метра. Понятно, что во втором случае под ней поместится только ребёнок.

Выходит, что с плоской кровлей у вас совсем не получится сделать ни мансарду, ни чердак. При наклоне в 20° и высоте конька в 2 метра взрослый человек с трудом сможет встать в полный рост. А, начиная с 30° и трёхметрового конька, комфорт сильно возрастает.

Выбирайте параметр высоты конька, исходя из своих предпочтений.

Итог

Помните, что чем больше угол, тем больше материала у вас уйдёт на кровлю, и тем более тяжёлой она станет — в этом случае используйте усиленную стропильную систему. А в случае с минимальным уклоном строители советуют применять сплошную обрешётку.

Если обобщить, то для средней полосы России строители рекомендуют делать уклон для кровли из профлиста от 25° до 40°. Такой угол позволит крыше спокойно выдерживать и ветровые, и снеговые нагрузки, характерные для большинства территорий РФ. Если у вас сильный ветер — делайте угол 25° и ниже. Если сильный снег — лучше около 45°.

И самое важное: выбирайте надёжный профлист у проверенных производителей! Удачной стройки!

В статье упоминаются категории:

Профилированный лист

В статье упоминаются товары:

минимальный уклон, какой должен быть, как рассчитать скат

Содержание:

Расчет постоянных и динамических нагрузок

— Нагрузки, вызванные снеговыми осадками

— Ветровые нагрузки

— Смешанные нагрузки
Определяемся с минимальным уклоном односкатной крыши

— Односкатные крыши с большим уклоном

— Крыши односкатного типа с небольшим уклоном

— При минимальном угле крыши с одним скатом
Какой угол наклона должен быть в том или ином случае

— Конструкция вентилируемого типа

— Невентилируемая конструкция

— Конструкция смешанного типа
Высчитываем точный уклон ската
Определяемся с кровельным покрытием
Какую систему стропил выбрать
Высчитываем высоту крыши с одним скатом

На нашей планете можно насчитать тысячи разновидностей крыш, продиктованных различными архитектурными традициями. В настоящее же время архитекторами было полностью изменено представление о загородном строительстве. Теперь односкатные крыши стали идеалом для сочетания множества их исполнений с дизайном ландшафтов. В этой статье мы расскажем о том, каким должен быть угол наклона односкатной крыши, чтобы ее функциональность соответствовала требованиям самых снежных регионов России.

Расчет постоянных и динамических нагрузок

Определяясь с уклоном односкатной крыши, вначале рассчитывают нагрузки, которые могут на нее приходиться. Бывают они постоянными и динамическими. К постоянным относят массу кровельного покрытия, дымоходы, антенны, тарелки и так далее – так как они всегда являются неотъемлемой частью крыши.

К динамическим или переменным нагрузкам относят такие, которые возникают с некоторой периодичностью. К ним можно отнести: снег, град, присутствие человека со всеми ремонтными инструментами и материалами. К этому еще можно добавить ветер, который способен срывать односкатные крыши из-за парусности кровельного покрытия.

Нагрузки, вызванные снеговыми осадками

Если представить, что угол односкатной крыши будет равняться 30º, в зимнее время на каждый квадратный метр покрытия будет прикладываться усилие в 50 кг. Это все равно, что на каждом квадратном метре будет сидеть по одному человеку.

Если же сделать уклон более чем на 45º, то, скорее всего, на такой крыше снег попросту не сможет задержаться (многое, конечно, зависит от шероховатости кровельного материала). Но для регионов России, расположенных на средней полосе со снегопадами средней интенсивности, достаточно уклона односкатной кровли в 30-35 градусов.

Допустимый минимальный уклон навеса для самостоятельного схождения снега равняется 10º. Максимальный же уклон равен 60º – сооружать крышу с более крутым углом нецелесообразно.

Владельцы односкатных крыш с недостаточным уклоном нередко берутся за лопату. Спасти может лишь площадь покрытия, так как с ее уменьшением, снижается и шанс прогиба кровельного материала.

Ветровые нагрузки

Все обстоит иначе в ветреных районах – с большими углами односкатные крыши из профнастила сооружать – категорически запрещается. К примеру, односкатной крыше с уклоном в 45 градусов приходится сопротивляться силе ветра, превышающей в 5 раз ту, которая действует на скат в 11 градусов. Исходя из этого, имейте в виду, что односкатную крышу сооружать нужно таким образом, чтобы ее низкая часть располагалась к подветренной стороне.

Смешанные нагрузки

Не забудьте дополнительно рассчитать для односкатной крыши и такие показатели, как сочетание кратковременных факторов с негативными непрекращающимися нагрузками. Имеются в виду критические величины, которые могут воздействовать на систему стропил. Многие, как ни странно, довольно часто не учитывают этот фактор, руководствуясь тем, что если крыша выдержит снег, значит, выдержит и любое воздействие ветра.

А представьте, что нескольким людям придется в сильный снегопад под порывами ветра взобраться на крышу. Сможет ли она одновременно выдержать нескольких человек, снежные осадки и сильный ветер? В такие-то моменты и случаются разного рода неприятные происшествия.

Определяемся с минимальным уклоном односкатной крыши

Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.

Односкатные крыши с большим уклоном

Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.

Крыши односкатного типа с небольшим уклоном

Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.

Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.

Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.

При минимальном угле крыши с одним скатом

Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.

Какой угол наклона должен быть в том или ином случае

По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.

Конструкция вентилируемого типа

Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.

Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.

Невентилируемая конструкция

Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.

Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.

Конструкция смешанного типа

Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.

Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.

Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.

Высчитываем точный уклон ската

Уклон односкатной крыши представляет собой угол наклона стропила и ската крыши по отношению к горизонтали потолка – исчисляется градусами или процентами.

Определяемся с кровельным покрытием

Перед тем как рассчитать угол односкатной крыши, стоит иметь в виду, что современные кровельные покрытия также предъявляют свои требования к допустимым границам уклона односкатной крыши.

У разных кровельных материалов свои допустимые границы:

• профнастил – 8º-20º;
• фальцевое покрытие — 18º-30º;
• шифер — 20º-50º;
• мягкий тип кровельного покрытия — 5º-20º;
• металлочерепица — 30º-35º.

Для меньших уклонов вам потребуются бюджетные материалы: рубероид, профнастил и схожие с ними.

Удивительно, но даже для крыш с малым уклоном на сегодняшний день производят все те же кровельные материалы, что и для кровель с уклоном в 30 градусов.

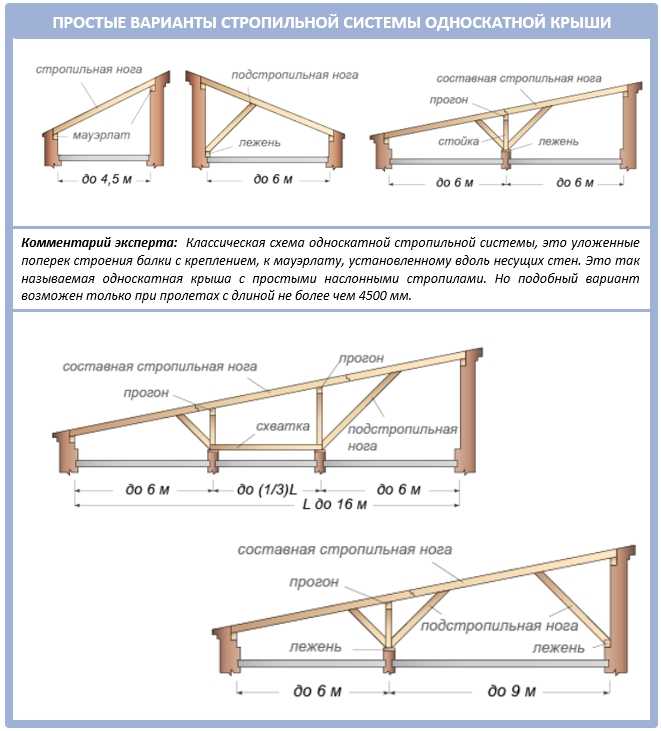

Какую систему стропил выбрать

Тип закрепления стропил на стенах определяется величиной уклона крыши, а также нагрузками, которые будут на нее приходиться.

На сегодняшний день существуют такие виды стропил:

• Висячие. Самый лучший вариант, если требуется получить максимально жесткое соединение, но отсутствует возможность установить дополнительный упор под боковыми опорами.

Говоря иными словами, присутствуют лишь наружные несущие стены, а перегородки отсутствуют. Можно сказать, что такая система стропил получается весьма сложной, поэтому ее изготовление должно осуществляться с достаточной ответственностью. Нюансы возникают из-за длинных пролетов и распирающего усилия, которое давит на стены.

• Наслонные. В данном случае вся кровля осуществляет давление, как минимум, на три опоры: две наружные стены и одну, расположенную внутри. Стропила при этом должны быть, как можно плотнее, сечением, как минимум, 5×5 см – для брусков, и 5×15 см – для стропильных ног.
• Скользящие. Такая конструкция предполагает, что одной из опор под стропила будет служить коньковая балка. А для состыковки ее со стропилами применяются специальные металлические крепежи – «скользячки». Они дают возможность стропильной системе в случае усадки стен перемещаться вперед на очень небольшое расстояние, во избежание появления трещин. Это помогает крыше с легкостью выдерживать даже значительную усадку сруба, без появления повреждений.

Высчитываем высоту крыши с одним скатом

Для определения высоты возводимой крыши можно воспользоваться одним из трех известных способов:

• геометрическим;
• тригонометрическим;
• онлайн-калькулятором.

Самым простым способом, как рассчитать уклон односкатной крыши, считаются онлайн-калькуляторы. Как правило, они настроены на соответствие СНиПам – «Нагрузка и воздействие» ТКП 45-5.05. Однако стоит учесть, что такой способ лучше использовать лишь в качестве вспомогательного.

Вот мы и разобрались с тем, как определиться с минимальным уклоном односкатной крыши. Надеемся, что вы сделаете правильные подсчеты, и ваша кровля прослужит больше запланированного срока!

Выберите правильный угол наклона крыши теплицы

Поиск наилучшего угла наклона крыши вашей теплицы не так однозначен, как утверждают некоторые проектировщики пассивных солнечных теплиц.

Разработчики пассивных солнечных теплиц часто ссылаются на это эмпирическое правило: Чтобы найти «лучший» угол (или наклон) для крыши теплицы, возьмите широту и прибавьте 20 градусов. Несмотря на то, что логика, лежащая в основе этого правила, здрава, это радикальное упрощение, которое может привести к дорогостоящим и ненужным решениям и очень крутой крыше. Итак, как найти диапазон углов наклона крыши, который обеспечит достаточное количество света в круглогодичной теплице? В этом блоге мы объясним именно это, и если вы хотите узнать больше по этой теме, проверьте, Круглогодичная солнечная теплица , написанная нашим собственным основателем Марком Плинке.

Понимание «Угла наклона» a nd Расчет уклона крыши теплицы

Во-первых, почему вообще существует это правило? Потому что угол наклона материала остекления, такого как стекло или поликарбонат, влияет на то, сколько света передается в окружающую среду теплицы. Угол материала по отношению к свету часто называют «углом падения» и играет роль в передаче света.

Максимальное количество света передается в среду выращивания, когда луч света падает на поверхность прямо или перпендикулярно материалу. Например, для одинарного стекла светопропускание обычно составляет около 90 % (остальные 10 % отражаются или поглощаются материалом в виде тепла). Когда луч света падает на поверхность под очень острым углом, часть света отражается от поверхности, а не попадает в теплицу. Многие проектировщики теплиц понимают это, но не понимают, что эта зависимость — между углом наклона крыши и светопропусканием — не является линейной. Существует очень небольшая разница в светопропускании, когда вы отклоняете угол от перпендикуляра до определенного порога. Для всех материалов этот порог составляет около 45-50 градусов от перпендикуляра.

Другими словами, вы можете наклонить крышу примерно на 45 градусов от оптимального угла (перпендикулярно солнцу) без существенного влияния на светопропускание (значительное здесь означает изменение менее чем на 8%). Таким образом, крыши с пологими углами не влияют на светопропускание, если они не слишком пологие (более 45 градусов от перпендикуляра).

Почему так важно быть более терпимым к углу наклона теплицы?

Если вы будете придерживаться простого изречения — максимизировать передачу путем создания перпендикулярного угла — вы, вероятно, в конечном итоге построите очень крутую крышу и очень высокую теплицу. Это не обязательно для достаточного светопропускания, особенно если вы живете в месте с очень низким зимним солнцем. Например, во время зимнего солнцестояния в Денвере, штат Колорадо (40 градусов широты), солнце находится примерно на 30 градусов выше горизонта. Согласно общепринятому эмпирическому правилу, для этого требуется, чтобы остекление крыши располагалось под углом около 60 градусов к горизонту (40 + 20 = 60). Если вы нарисуете это на бумаге, вы увидите, что угол крыши в 60 градусов требует очень высокой северной стены или измененного плана теплицы. Графика ниже помогает конкретизировать это.

Влияние угла крыши теплицы на светопропускание

Как получить достаточный угол наклона крыши для вашего проекта теплицы

Здесь знание полной картины поможет сэкономить время, более практичная солнечная теплица. Чтобы учесть этот широкий угол допустимого падения, мы часто рекомендуем людям изменить существующее эмпирическое правило, чтобы найти диапазон допустимых углов крыши:

• Возьмите свою широту и прибавьте 20 градусов, чтобы получить угол, который примерно перпендикулярен углу солнца в зимний сезон.
• Затем отнимите от этого числа 45 градусов. Это дает вам минимальный угол, который будет передавать большую часть света без значительных потерь на отражение. Эскиз, подобный приведенному ниже, обычно помогает визуализировать этот диапазон.

Это первая половина картинки. Вторая половина связана с геометрией теплицы и площадью остекления. Эти факторы также определяются углом наклона крыши. Как видно из примеров ниже , очень крутой уклон крыши создаст очень высокое здание с гораздо большей площадью остекления. Большая площадь остекления будет собирать больше света и тепла, потому что большая площадь поверхности подвергается воздействию солнца. Вы можете увидеть это, сравнив площадь линий (представляющих свет) на графике ниже .

Светопропускание, углы остекления и шаг крыши теплицы

Как учесть это соображение? Это правда, что вы можете построить большую солнечную теплицу и собрать больше света. Однако подумайте о последствиях использования материалов, стоимости и эстетики. Теплица высотой 20 футов будет собирать больше света, чем теплица высотой 10 футов, но может быть нежелательна для соседей или невозможна из-за строительных норм и правил. Мы рекомендуем выбирать практичную высоту, обычно максимум 9-11’ для жилых солнечных теплиц, а затем с помощью скорректированного эмпирического правила убедитесь, что остекление соответствует минимальному углу наклона крыши для пропускания света. Вы также можете изменить высоту южной стены, чтобы изменить угол наклона. Опять же, мы рекомендуем начать с практических соображений, например, какой запас высоты вам нужен.

Лучшая крыша для теплицы – это практичная крыша для теплицы

Вывод: угол наклона крыши редко является решающим фактором для светопропускания и может отойти на второй план по сравнению с затратами на комфорт и эстетикой. Хотя, если вы живете далеко на севере или далеко на юге, угол наклона крыши может иметь большее значение, чем другие факторы. Примите во внимание следующие факторы, которые могут повлиять на угол наклона вашей крыши:

• Снегопад – более крутые крыши легче сбрасывают снег в тех местах, где это вызывает беспокойство
• Летнее отопление – очень крутая крыша может отражать, а не пропускать больше света летом (учитывая, что летнее солнце находится высоко в небе и может падать на крышу под углом более 45 градусов)
• Форма теплицы – крутая крыша может потребовать более сложной конструкции здания. Существует множество конструкций солнечных теплиц, в том числе А-образные, односкатные и двускатные крыши, которые более подробно описаны в круглогодичной солнечной теплице. Некоторые разновидности солнечных теплиц лучше приспособлены для крыш с крутым уклоном, чем другие.

Мы надеемся, что этот блог внес некоторую ясность в выбор оптимального угла наклона крыши для круглогодичной пассивной солнечной теплицы. Если у вас есть какие-либо вопросы по проектированию солнечной теплицы, свяжитесь с нами здесь.

Почему важно быть более терпимым к углу падения вашей теплицы?
Если вы будете придерживаться простого изречения — максимизировать передачу путем создания перпендикулярного угла — вы, вероятно, в конечном итоге построите чрезвычайно крутую крышу и очень высокую теплицу. Это не обязательно для достаточного светопропускания, особенно если вы живете в месте с очень низким зимним солнцем. Например, во время зимнего солнцестояния в Денвере, штат Колорадо (40 градусов широты), солнце находится примерно на 30 градусов выше горизонта. Согласно общепринятому эмпирическому правилу, для этого требуется, чтобы остекление крыши располагалось под углом около 60 градусов к горизонту (40 + 20 = 60). Если вы нарисуете это на бумаге, вы увидите, что угол крыши в 60 градусов требует очень высокой северной стены или измененного плана теплицы. График ниже помогает конкретизировать это.

Как получить достаточный угол наклона крыши для вашего проекта теплицы
Именно здесь знание полной картины может помочь сэкономить время, деньги и создать более практичную солнечную теплицу. Чтобы учесть такой широкий допустимый угол падения, мы часто рекомендуем людям изменить существующее эмпирическое правило, чтобы найти диапазон допустимых углов крыши:
Возьмите свою широту и добавьте 20 градусов, чтобы получить угол, который примерно перпендикулярен углу солнца в зимний сезон.
Затем отнимите от этого числа 45 градусов. Это дает вам минимальный угол, который будет передавать большую часть света без значительных потерь на отражение. Эскиз, подобный приведенному ниже, обычно помогает визуализировать этот диапазон.
Это первая половина картины. Вторая половина связана с геометрией теплицы и площадью остекления. Эти факторы также определяются углом наклона крыши. Как вы можете видеть в приведенных ниже примерах, очень крутой уклон крыши создаст очень высокое здание с гораздо большей площадью остекления. Большая площадь остекления будет собирать больше света и тепла, потому что большая площадь поверхности подвергается воздействию солнца. Вы можете увидеть это, сравнив площадь линий (представляющих свет) на графике ниже.

Как учесть это соображение? Это правда, что вы можете построить большую солнечную теплицу и собрать больше света. Однако подумайте о последствиях использования материалов, стоимости и эстетики. Теплица высотой 20 футов будет собирать больше света, чем теплица высотой 10 футов, но может быть нежелательна для соседей или невозможна из-за строительных норм и правил. Мы рекомендуем выбрать практическую высоту, обычно максимум 9-11 футов для жилых солнечных теплиц, а затем использовать скорректированное эмпирическое правило, чтобы убедиться, что остекление соответствует минимальному углу наклона крыши для пропускания света. Вы также можете изменить высоту южной стены, чтобы изменить угол наклона. Опять же, мы рекомендуем начать с практических соображений, например, какой запас высоты вам нужен.

Лучшая крыша для теплицы – это практичная крыша для теплицы.
Вывод заключается в том, что угол наклона крыши редко является решающим фактором для светопропускания и может отойти на второй план по сравнению с затратами на комфорт и эстетикой. Хотя, если вы живете далеко на севере или далеко на юге, угол наклона крыши может иметь большее значение, чем другие факторы. Примите во внимание следующие факторы, которые могут повлиять на уклон крыши:
Сброс снега — более крутые крыши легче сбрасывают снег в местах, где это вызывает беспокойство.
Летнее отопление — очень крутая крыша может отражать, а не пропускать больше света летом (учитывая, что летнее солнце находится высоко в небе и может падать на крышу под углом более 45 градусов).
Форма теплицы – крутая крыша может потребовать более сложной конструкции здания. Существует множество конструкций солнечных теплиц, в том числе А-образные, односкатные и двускатные крыши, более подробно описанные в круглогодичной солнечной теплице. Некоторые разновидности солнечных теплиц лучше приспособлены для крыш с крутым уклоном, чем другие.
Мы надеемся, что этот блог внес некоторую ясность в выбор оптимального угла крыши для круглогодичной пассивной солнечной теплицы. Если у вас есть какие-либо вопросы по дизайну солнечной теплицы, свяжитесь с нами здесь.»
}

Разработчики пассивных солнечных теплиц часто ссылаются на это эмпирическое правило: чтобы найти «лучший» угол (или наклон) для крыши теплицы, возьмите свою широту и прибавьте 20 градусов. Хотя логика, лежащая в основе этого правила, разумна, это радикальное упрощение, которое может привести к дорогостоящим и ненужным решениям и очень крутой крыше. Итак, как найти диапазон углов наклона крыши, который обеспечит достаточное количество света в круглогодичной теплице? В этом блоге мы объясним именно это, и если вы хотите узнать больше по этой теме, ознакомьтесь с круглогодичной солнечной теплицей, написанной нашим собственным основателем Марком Плинке.

Понимание «Угла наклона» и вычисление уклона крыши теплицы

Во-первых, почему вообще существует это правило? Потому что угол наклона материала остекления, такого как стекло или поликарбонат, влияет на то, сколько света передается в окружающую среду теплицы. Угол материала по отношению к свету часто называют «углом падения» и играет роль в передаче света.

Максимальное количество света передается в среду выращивания, когда луч света падает на поверхность прямо или перпендикулярно материалу. Например, для одинарного стекла светопропускание обычно составляет около 90% (остальные 10% отражаются или поглощаются материалом в виде тепла). Когда луч света падает на поверхность под очень острым углом, часть света отражается от поверхности, а не попадает в теплицу. Многие проектировщики теплиц понимают это, но не понимают, что эта зависимость — между углом наклона крыши и светопропусканием — не является линейной. Существует очень небольшая разница в светопропускании, когда вы отклоняете угол от перпендикуляра до определенного порога. Для всех материалов этот порог составляет около 45-50 градусов от перпендикуляра.

Другими словами, вы можете наклонить крышу примерно на 45 градусов от оптимального угла (перпендикулярно солнцу) без существенного влияния на светопропускание (значительное здесь означает изменение менее чем на 8%). Таким образом, крыши с пологими углами не влияют на светопропускание, если они не слишком пологие (более 45 градусов от перпендикуляра).

Почему важно быть более терпимым к углу наклона вашей теплицы?

Если вы будете придерживаться простого изречения — максимизировать передачу путем создания перпендикулярного угла — вы, вероятно, в конечном итоге построите очень крутую крышу и очень высокую теплицу. Это не обязательно для достаточного светопропускания, особенно если вы живете в месте с очень низким зимним солнцем. Например, во время зимнего солнцестояния в Денвере, штат Колорадо (40 градусов широты), солнце находится примерно на 30 градусов выше горизонта. Согласно общепринятому эмпирическому правилу, для этого требуется, чтобы остекление крыши располагалось под углом около 60 градусов к горизонту (40 + 20 = 60). Если вы нарисуете это на бумаге, вы увидите, что угол крыши в 60 градусов требует очень высокой северной стены или измененного плана теплицы. График ниже помогает конкретизировать это.

Влияние угла крыши теплицы на светопропускание

Как получить достаточный угол наклона крыши для вашего проекта теплицы

Зная полную картину, вы сможете сэкономить время, деньги и создать более практичную солнечную теплицу. Чтобы учесть этот широкий угол отклонения, мы часто рекомендуем людям изменить существующее эмпирическое правило, чтобы найти диапазон допустимых углов крыши:

Возьмите свою широту и добавьте 20 градусов, чтобы получить угол, который примерно перпендикулярен углу крыши. солнце в зимний сезон.
Затем отнимите от этого числа 45 градусов. Это дает вам минимальный угол, который будет передавать большую часть света без значительных потерь на отражение. Эскиз, подобный приведенному ниже, обычно помогает визуализировать этот диапазон.

Это первая половина картинки. Вторая половина связана с геометрией теплицы и площадью остекления. Эти факторы также определяются углом наклона крыши. Как вы можете видеть в приведенных ниже примерах, очень крутой уклон крыши создаст очень высокое здание с гораздо большей площадью остекления. Большая площадь остекления будет собирать больше света и тепла, потому что большая площадь поверхности подвергается воздействию солнца. Вы можете увидеть это, сравнив площадь линий (представляющих свет) на графике ниже.

Светопропускание, углы остекления и шаг крыши теплицы

Как учесть это соображение? Это правда, что вы можете построить большую солнечную теплицу и собрать больше света. Однако подумайте о последствиях использования материалов, стоимости и эстетики. Теплица высотой 20 футов будет собирать больше света, чем теплица высотой 10 футов, но может быть нежелательна для соседей или невозможна из-за строительных норм и правил. Мы рекомендуем выбрать практическую высоту, обычно максимум 9-11 футов для жилых солнечных теплиц, а затем использовать скорректированное эмпирическое правило, чтобы убедиться, что остекление соответствует минимальному углу наклона крыши для пропускания света. Вы также можете изменить высоту южной стены, чтобы изменить угол наклона. Опять же, мы рекомендуем начать с практических соображений, например, какой запас высоты вам нужен.

Лучшая крыша для теплицы — это практичная крыша для теплицы

Вывод: угол наклона крыши редко является решающим фактором для светопропускания и может отойти на второй план по сравнению с затратами на комфорт и эстетикой. Хотя, если вы живете далеко на севере или далеко на юге, угол наклона крыши может иметь большее значение, чем другие факторы. Примите во внимание следующие факторы, которые могут повлиять на угол наклона крыши:

Снегопад – с крутых крыш легче сбрасывать снег в тех местах, где это вызывает беспокойство.
Летнее отопление — очень крутая крыша может отражать, а не пропускать больше света летом (учитывая, что летнее солнце находится высоко в небе и может падать на крышу под углом более 45 градусов).
Форма теплицы – крутая крыша может потребовать более сложной конструкции здания. Существует множество конструкций солнечных теплиц, в том числе А-образные, односкатные и двускатные крыши, более подробно описанные в круглогодичной солнечной теплице. Некоторые разновидности солнечных теплиц лучше приспособлены для крыш с крутым уклоном, чем другие.

Мы надеемся, что этот блог внес некоторую ясность в выбор оптимального угла наклона крыши для круглогодичной пассивной солнечной теплицы. Если у вас есть какие-либо вопросы по дизайну солнечной теплицы, свяжитесь с нами здесь.»
}

Как рассчитать уклон крыши

Источник изображения: Action Property Inspections

Понимание уклона и уклона вашей новой крыши невероятно важно. Это поможет вам понять, как лишняя вода, снег или мусор падают с крыши, что также поможет вам выбрать правильный тип черепицы или кровельных материалов, которые вам нужны. Мы здесь, чтобы научить вас, как легко рассчитать и оценить углы наклона крыши вручную.

На этой странице

• Основные термины
• Как вручную рассчитать уклон крыши

Ключевые термины

Прежде чем рассчитать уклон вашей крыши, давайте рассмотрим некоторые основные ключевые термины и размеры, чтобы все было по делу.

Подъем и бег

Подъем — это вертикальное измерение расстояния от одной точки вашей крыши до самой высокой точки крыши. Если вы посмотрите на прямой угол или прямоугольный треугольник, вы увидите подъем как вертикальную составляющую, а бег как горизонтальную составляющую.

Пробег — это горизонтальное измерение того, насколько далеко простирается ваша крыша, обычно это расстояние от пика вашей крыши до внешней стены.

Уклон

Уклон крыши часто воспринимается как то же самое, что и уклон, и важно понимать тонкую разницу. Уклон — это наклон крыши, и он представлен в соотношении, измеренном в дюймах вертикального подъема на фут горизонтального прогона. Например, для крыши с подъемом на 4 дюйма на каждые 12 дюймов пробега это соотношение будет выглядеть как 4:12. Соотношение всегда представляет дюймы на фут.

Уклон

Уклон — это наклон крыши, представленный дробью, делящей подъем на пролет, который представляет собой расстояние между внешними стенами. Например, крыша высотой 4 фута и пролетом 24 фута будет представлять собой ? уклон крыши.

Углы крыши

В зависимости от того, какой у вас тип крыши, у вас будет различное соотношение уклона или доля уклона. Давайте рассмотрим некоторые из основных типов крыш и определим, к какой категории относится ваша крыша.

Плоские крыши или крыши с малым уклоном/малым уклоном обычно имеют более низкое соотношение и долю, обычно от 1/12 до 2/12.

Более распространенные двускатные крыши будут иметь более высокий коэффициент или долю уклона от 4/12 до 9/12.

А на крышах с более крутым уклоном/крутым скатом можно было увидеть дробь до 18/12 и выше.

Как рассчитать уклон крыши вручную

Как рассчитать уклон крыши на крыше

Если вы хотите рассчитать уклон крыши вручную для точного измерения и не боитесь высоты, достаньте рулетка и спиртовой уровень, и осторожно поднимитесь по лестнице, чтобы попасть на крышу. Независимо от того, есть ли у вас крыша из битумной черепицы, резиновой мембраны или металлической крыши, всегда сначала убедитесь, что стоять на ней безопасно.
